高精度水准仪DS05

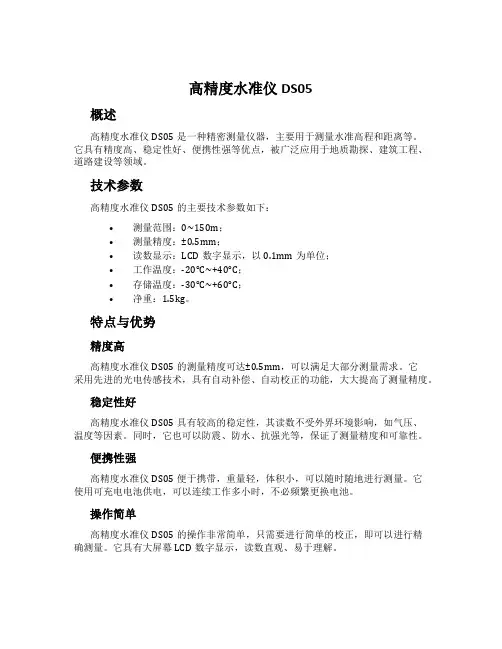

高精度水准仪DS05概述高精度水准仪DS05是一种精密测量仪器，主要用于测量水准高程和距离等。
它具有精度高、稳定性好、便携性强等优点，被广泛应用于地质勘探、建筑工程、道路建设等领域。
技术参数高精度水准仪DS05的主要技术参数如下：•测量范围：0~150m；•测量精度：±0.5mm；•读数显示：LCD数字显示，以0.1mm为单位；•工作温度：-20°C~+40°C；•存储温度：-30°C~+60°C；•净重：1.5kg。
特点与优势精度高高精度水准仪DS05的测量精度可达±0.5mm，可以满足大部分测量需求。
它采用先进的光电传感技术，具有自动补偿、自动校正的功能，大大提高了测量精度。
稳定性好高精度水准仪DS05具有较高的稳定性，其读数不受外界环境影响，如气压、温度等因素。
同时，它也可以防震、防水、抗强光等，保证了测量精度和可靠性。
便携性强高精度水准仪DS05便于携带，重量轻，体积小，可以随时随地进行测量。
它使用可充电电池供电，可以连续工作多小时，不必频繁更换电池。
操作简单高精度水准仪DS05的操作非常简单，只需要进行简单的校正，即可以进行精确测量。
它具有大屏幕LCD数字显示，读数直观、易于理解。
使用方法使用高精度水准仪DS05进行测量时，需注意以下事项：1.摆放水准仪：将水准仪放在平稳的地面上，要保持水平摆放，调整折射镜，使其接收到水准杆上的信号；2.采取测量点：要采取稳固的测量点，以保证数据的准确性和可靠性；3.操作水准仪：按照提示进行操作，进行高程和距离测量；4.结束操作：测量结束后，要注意将水准仪放回原位，并关闭电源。
应用领域高精度水准仪DS05广泛应用于以下领域：1.地质勘探：对山体、山沟、河道、湖泊等进行实地勘探，绘制地形图等；2.建筑工程：进行建筑基坑、测量总高度、水玻璃水平等测量；3.道路建设：测量道路坡度、桥梁高程等。
维护保养使用高精度水准仪DS05时，需注意以下维护保养事项：1.正确使用：在使用前仔细阅读使用说明书，避免误用；2.防水防尘：使用完毕后要及时清理外表面的尘垢，保持仪器干燥、清洁，防止进水和沾污；3.适当存放：长期不用时，应将仪器放在干燥、阴凉、通风的地方，以保持存放环境稳定；4.定期校正：仪器需定期校正，保证测量精度。
水准仪构造及水准测量误差简介
水准仪构造及水准测量误差本文以DS3水准仪为例介绍水准仪构造，并对精密、自动安平、电子水准仪做简单介绍，另外还介绍了测量作业中常见的水准测量误差及消减措施。
1 常规水准仪的介绍水准测量所使用的仪器为水准仪，工具为水准尺和尺垫。
水准仪的作用是提供一条水平视线。
水准仪按其精度可分为DS05、DSl、DSZ2、DS3、DSZ3和DSl0等，字母和数字有何含义呢？字母DS代表“大地测量”和“水准仪”，取其第一个字母；数字表示精度，即每公里往返高差的中误差，05表示每公里往返高差的中误差0.5mm，10表示每公里往返高差的中误差10mm，数字越小表示精度越高。
按自动化程度分：微倾式、自动安平、电子水准仪。
DS1以上精度的水准仪称为精密水准仪，主要用于一、二等高程控制测量中；DSZ2、DS3、DSZ3级水准仪或自动安平水准仪广泛用于三、四等高程控制测量、图根控制和工程测量中。
1.1 DS3水准仪的结构水准仪主要有望远镜、水准器及基座三部分组成〔见图1〕。
水准仪的结构在测绘仪器中是比较简单的，外部可操作的螺旋有制动螺旋、微动螺旋、微倾螺旋、调焦螺旋、脚螺旋、目镜调焦螺旋等。
图1 水准仪结构示意图下面来看望远镜的结构〔1〕望远镜DS3水准仪望远镜主要由物镜、物镜调焦螺旋、调焦透镜、十字丝分划板、目镜、目镜调焦螺旋等组成。
物镜和目镜多采用复合透镜组，调焦透镜为凹透镜。
〔见下列图〕这条水平线和竖直线是相互垂直的，分别称为横〔或中丝〕和竖丝，竖丝用来瞄准目标的，横丝用来读数的。
上下丝〔称为视距丝〕，是用来测定距离的。
在这里，我们要掌握一个很重要的概念，视准轴CC——物镜中心与十字丝分划板中心的连线。
这条线不是实际存在的线，而是一条虚线。
其重要性在于：水准测量是在视准轴水平时，用十字丝的中丝截取水准尺上的读数。
图2 望远镜成像原理示意图当观测目标通过物镜组后，形成一个倒立的缩小实像，调节物镜调焦螺旋使缩小的实像清晰地反映在十字丝分划板上，目镜的作用是放大，人眼通过目镜可以看到同时放大了的十字丝和目标影像。
常用测量仪器的分类及作用
1011 测量仪器使用一、常用测量仪器的分类及作用1012 施工测量要求：（一）比例尺（二）施工放样基本工作1、放样数据准备：放样前应根据设计图纸和有关数据及使用的控制点成果，计算放样数据，绘制放样草图，所有数据、草图应经两人独立计算与校核。
2、平面位置放样方法：直角交汇法、极坐标法、角度交汇法、距离交汇法。
3、高程放样方法：水准测量法、光电测距三角高程法、解析三角高程法和视距法。
（1）高程放样误差要求不大于±10mm的部位采用水准测量法。
经纬仪代替水准仪进行工程放样：1、放样点离高程控制点不得大于50m，2、用正倒镜置平法读数，并取正倒镜读数的平均值。
4、仪器、工具检验（1）经纬仪的三轴误差、指标差、光学对中误差、水准仪的i角应经常检验和校正。
（2）光电测距仪的照准误差（相位不均匀误差）、偏调误差（三轴平行性）、加常数、乘常数，每年进行一次检验。
（3）钢带尺通过检定，建立尺长方程式（4）水准标尺测定红黑面常数差和标尺零点差。
标尺标称常数差与实测常数差超过1.0mm时，应采用实测常数差；标尺的零点差超过0.5mm时应进行尺底面的修理或在高差中改正。
（5）塔尺应检查底面及结合处误差。
（6）垂球应检查垂球尖与掉线是否同轴。
（三）开挖工程测量1）开挖工程测量内容：开挖区原始地形图和原始断面图测量、开挖轮廓点放样、开挖竣工地形、断面测量工程量测算。
2）开挖工程细部放样：1、开挖工程细部放样放出控制开挖轮廓的坡顶点、转角点或坡脚点（放样部位）。
2、开挖工程细部放样方法：极坐标法、测角前方交会法、后方交会法等，但基本主要是极坐标法、前方交会法。
采用测角前方交会法，宜用三个交会方向，以半测回标定即可，用极坐标法放样开挖轮廓点，测站点必须靠近放样点。
3、距离丈量方法选择；（1）、用钢尺或经过比长的丈量，以不超过一尺段为宜，在高差较大地区，可丈量斜距加倾斜改正。
（2）、用视距法测定，视距长度不大于50m，预裂爆破放样，不宜采用视距法。
一二等水准测量规范
一二等水准测量规范水准测量是一种用于精确测量地面点高程的方法，在工程建设、地形测绘、地质勘探等领域有着广泛的应用。
其中，一二等水准测量属于高精度的测量工作，对测量的精度、操作流程和数据处理等方面都有着严格的规范要求。
一、测量仪器的要求进行一二等水准测量时，所使用的水准仪必须经过严格的检验和校准，以确保其测量精度符合规范要求。
通常，应选用精度不低于 DS05 级的水准仪，并配备相应精度的水准尺。
水准仪的望远镜放大倍数、视场清晰度、调焦精度等性能指标都应达到较高的标准。
水准尺的刻度应清晰、均匀，且长度稳定，不易变形。
在测量前，还需要对仪器进行全面的检查，包括水准仪的 i 角误差（水准仪视准轴与水准管轴之间的夹角）、水准尺的零点误差等。
若发现误差超出允许范围，必须进行校正或更换仪器。
二、测量环境的要求测量时的气象条件对测量结果会产生一定的影响。
一般来说，应选择在天气晴朗、微风、气温稳定的时段进行测量，以减少大气折光、温度变化等因素对测量精度的影响。
同时，应避免在阳光直射、地面有强烈反光或有震动干扰的地方设立测站。
此外，测量路线应尽量避开交通繁忙、施工区域和电磁场干扰较强的地段。
如果无法避开，应采取相应的措施，如增加观测次数、缩短视线长度等，以减小外界干扰对测量结果的影响。
三、测量人员的要求从事一二等水准测量的人员必须具备专业的测量知识和丰富的实践经验。
测量人员应熟悉水准仪的操作方法，能够准确读取和记录测量数据，并具备处理测量过程中出现的各种问题的能力。
在测量过程中，测量人员应保持严谨的工作态度，严格按照规范要求进行操作，不得随意简化测量流程或篡改测量数据。
同时，测量人员之间应密切配合，协同完成测量任务。
四、测量流程及操作要点1、选点和埋石在进行水准测量前，首先要根据测量任务的要求和实际地形条件，合理选择水准点的位置。
水准点应选在地基稳固、易于保存和便于观测的地方。
选定位置后，要进行埋石工作，确保水准点的稳定性。
水准测量技术在高层沉降观测上的应用

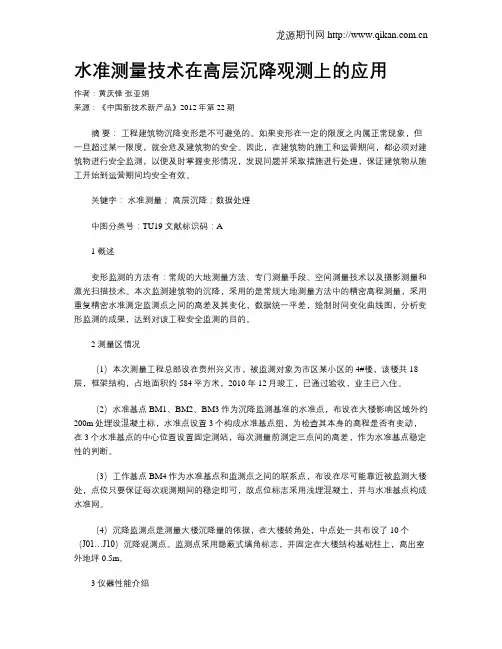

水准测量技术在高层沉降观测上的应用作者：黄庆锋张亚娟来源：《中国新技术新产品》2012年第22期摘要：工程建筑物沉降变形是不可避免的。
如果变形在一定的限度之内属正常现象，但一旦超过某一限度，就会危及建筑物的安全。
因此，在建筑物的施工和运营期间，都必须对建筑物进行安全监测，以便及时掌握变形情况，发现问题并采取措施进行处理，保证建筑物从施工开始到运营期间均安全有效。
关键字：水准测量；高层沉降；数据处理中图分类号：TU19 文献标识码：A1 概述变形监测的方法有：常规的大地测量方法、专门测量手段、空间测量技术以及摄影测量和激光扫描技术。
本次监测建筑物的沉降，采用的是常规大地测量方法中的精密高程测量，采用重复精密水准测定监测点之间的高差及其变化，数据统一平差，绘制时间变化曲线图，分析变形监测的成果，达到对该工程安全监测的目的。
2 测量区情况（1）本次测量工程总部设在贵州兴义市，被监测对象为市区某小区的4#楼，该楼共18层，框架结构，占地面积约584平方米，2010年12月竣工，已通过验收，业主已入住。
（2）水准基点BM1、BM2、BM3作为沉降监测基准的水准点，布设在大楼影响区域外约200m处埋设混凝土标，水准点设置3个构成水准基点组，为检查其本身的高程是否有变动，在3个水准基点的中心位置设置固定测站，每次测量前测定三点间的高差，作为水准基点稳定性的判断。
（3）工作基点BM4作为水准基点和监测点之间的联系点，布设在尽可能靠近被监测大楼处，点位只要保证每次观测期间的稳定即可，故点位标志采用浅埋混凝土，并与水准基点构成水准网。
（4）沉降监测点是测量大楼沉降量的依据，在大楼转角处，中点处一共布设了10个（J01…J10）沉降观测点。
监测点采用隐蔽式墙角标志，并固定在大楼结构基础柱上，高出室外地坪0.5m。
3 仪器性能介绍整个工作始终都采用高精度水准仪苏光DS05以及配套脚架、铟瓦尺，根据仪器情况，可满足此次沉降观测要求。
DS05高精度自动安平水准仪使用说明书[整理]
![DS05高精度自动安平水准仪使用说明书[整理]](https://img.taocdn.com/s3/m/2416820c366baf1ffc4ffe4733687e21ae45ff5e.png)
DS05高精度自动安平水准仪使用说明书[整理]使用前须知：DS05高精度自动安平水准仪一般适用于获取精确的高度数据，如建筑物、桥梁、路面等。
使用前，应先检查设备是否完好无损。
1.清洁：使用软布或吹风机清洁DS05高精度自动安平水准仪的外部，同时检查悬挂线和传感器是否干净，并用干净的细毛刷或棉纱轻轻擦拭。
2.悬挂：在使用DS05高精度自动安平水准仪之前，需要将仪器悬挂在三脚架上，使用三脚架的泡沫垫固定仪器，保证仪器的水平。
3.开机：按下电源键，启动DS05高精度自动安平水准仪，同时应注意显示屏的亮度是否适宜，如需调节，可按照说明书中的方法进行调节。
4.校准：进入校准模式，进行校准操作，校准应在水平地面进行，如需要在倾斜地面进行校准，请按照说明书中的方法操作。
5.测量：在完成以上步骤后，可以进行DS05高精度自动安平水准仪的测量操作，具体操作可参照说明书中的方法。
注意：测量时应保证仪器的水平和传感器的稳定，避免影响数据的精度。
6.数据处理：测量完成后，可以导出数据。
DS05高精度自动安平水准仪可以通过SD卡、蓝牙、USB等方式导出数据，在处理数据之前应注意保证数据的完整性和准确性。
7.关机：使用完DS05高精度自动安平水准仪后，应按下电源键，关闭仪器，同时拆下悬挂线和传感器，放入仪器箱存放。
注意事项：1.在进行测量操作之前，应先进行校准，并保证仪器的水平。
2.在测量时应保持室内环境安静，避免影响仪器的测量精度。
3.在使用DS05高精度自动安平水准仪时，应注意保持仪器的清洁和维护。
4.在存放DS05高精度自动安平水准仪时，应将其放在干燥通风的地方，避免受潮和日晒。
5.在使用DS05高精度自动安平水准仪时，应注意安全，避免意外伤害。
水准仪测量高程的方法和步骤
水准仪测量高程的方法和步骤Ⅳ等水准测量施测报告寒语2010根据起算点分布和工程施工所需联测的高程控制点情况，本工程以国家Ⅳ等水准点为起算点，进行了四等水准附合导线加密，500m 内设有Ⅳ等水准点（水准点埋石20cm*30cm*50m）,以保证施工高程控制的强度。
作业前须对水准仪和水准尺进行检校，DS1型水准仪视准轴与水准管轴的夹角i 15"，DS3型i 20"。
四等水准观测使用DSZ2水准仪配区格铝质双面水准标尺，Ⅳ等水准观测采用三丝法读数，观测顺序为后-前-前-后，各测段测站为偶数站。
水准仪I角的检校和计算我非英雄87水准仪I角的检校和计算。
电子水准仪I角的检校。
光学水准仪I 角的检校和计算1. 工具准备：塔尺（最好有mm刻画）两根，水准仪脚架一付，调校针一根。
B．将水准仪搬到与B点相距2m处，精平仪器后分别读取A，B两点水准尺读数a2,b2，又测得高差h2= a2-b2.如果h1=h2则说明水准仪的水准管轴平行于视准轴，否则，A尺上应有读数尺上应有读数尺上应有读数尺上应有读数a2′及水准管轴与视准轴有交角（视线的倾角）及i角。
光学水准仪如何检验和校正？dongchang光学水准仪如何检验和校正？圆水准气泡轴是否平行于视准轴的检校。
转动脚螺旋使圆水准气泡居中，然后将仪器旋转180°，观察此时圆水准气泡的位置是否居中。
十字丝横丝的检验与校正。
整平仪器后，用十字丝横丝的一端瞄准一清晰的点P，制动，然后转动微倾螺旋移动横丝去观察P点。
按十字丝倾斜的反方向微微旋动十字丝环使横丝水平。
如果水准管轴与视准轴平行，则二者都是水平的，那无论仪器置于A、B点任何一处都会得到相同的高差。
水准仪、经纬仪、全站仪及使用方法罗金水水准仪、经纬仪、全站仪及使用方法。
hAB=后视读数-前视读数。
全站仪是一种集光、机、电为一体的新型测角仪器，与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘，将人工光学测微读数代之以自动记录和显示读数，使测角操作简单化，且可避免读数误差的产生。
《高速铁路施工测量》
2.3变形监测网的等级划分和精度要求 高速铁路变形监测的精度应按测量的中误差小于允
许变形值的1/10～1/20的原则进行设计，变形监测等级 划分和精度要求如下表所示。
一等适用于高精度变形监测项目; 二、三等适用于中等精度变形监测项目; 四等适用于较低精度的变形监测项目。
Page: 4
DSI或DS3型仪器，宜按国家
1.4 n 2.0 n 三等水准测量的技术要求施测
注:n为测站数;剖面沉降管观测精度不应低于4mm/30 m.
Page: 18
2.5变形监测基本要求 2.5.1测量设备的基本要求 水平位移监测网及观测点测量所使用的全站仪标称 精度测角不低于士2“,测距不低于土2mm+2ppm; 垂直位移监测网及观测点测量应采用精度等级不低于 DS1的水准仪进行观测 ;
(2)基准值的建立 一般分三种情况 ①以初始值为基准(即以监测对象未受荷载 前原始状 态下的观测值) ②以首次值为基准值(一般要求独立测两次，取平均 值为基准值) ; ③以某次测值作基准值(如某工况达到观测条件时)。
基准值的准确性至关重要，为质量控制的关键环节之一。
Page: 23
④沉降观测基准值获取原则要求 沉降观测基准值获取原则要求按第一种、第二种情
