电子设备热设计基础
第一章电子设备热设计基本知识
c. 辐射换热网络法 任意两表面间的辐射网络如下图所示：
图中Eb1和Eb2分别代表同温度下的表面1和表面2的黑体 辐射力；J1和J2分别为表面1和表面2的有效辐射。
2 传热方程
传热的基本计算公式为：
At
式中：Φ —— 热流量，W； Κ——传热系数，W/(m2·℃)； A —— 传热面积，m2；
t / x —— x方向的温度变化率，℃/m。 负号表示热量传递的方向与温度梯度的方向相
反。
无限大平板一维导热
q
tw1 tw2
t r
Φ
tw1 tw2
t R
A
R
A
导热热阻
r
单位面积导热热
阻
t
dx
tw1
dt
Q
tw2
0
x
tw1
Q
tw2
A
图 导热热阻的图示
单层圆筒壁的导热
Φ
2 rlq
tw1 tw2 ln(r2 r1)
P=VI 理论上是可以这样计算的。实际大多是元器件
厂家提供的。第15-19页 1有源器件 2无源器件
有热源如果任由它发热不去考虑散热，那么有 可能温度会超过元器件工作温度。
因此有必要人为构造散热途径。 比如电加热器烧干。 接下来我们看看散热是怎么回事。 热量传递有三种方式：导热；对流和热辐射
一、导热
3.3 冷却方法选择示例
功耗为300W的电子组件，拟将其装在一个248mm×381mm
×432mm的机柜里，放在正常室温的空气中，是否需要对此机柜采 取特殊的冷却措施？是否可以把此机柜设计得再小一些？
引入当量水力半径后所有园管的计算方法与公式均可适用非园 管，只需把园管直径换成当量水力直径。

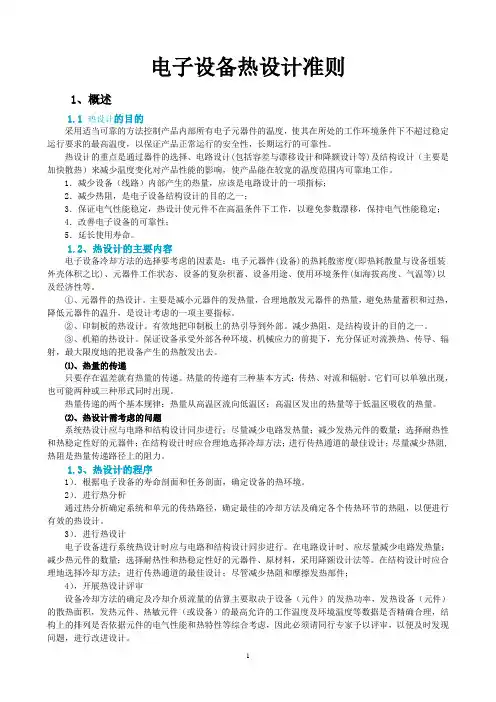

A7.电子设备热设计规范
电子设备热设计准则1、概述1.1 热设计的目的采用适当可靠的方法控制产品内部所有电子元器件的温度，使其在所处的工作环境条件下不超过稳定运行要求的最高温度，以保证产品正常运行的安全性，长期运行的可靠性。
热设计的重点是通过器件的选择、电路设计(包括容差与漂移设计和降额设计等)及结构设计（主要是加快散热）来减少温度变化对产品性能的影响，使产品能在较宽的温度范围内可靠地工作。
1．减少设备（线路）内部产生的热量，应该是电路设计的一项指标；2．减少热阻，是电子设备结构设计的目的之一；3．保证电气性能稳定，热设计使元件不在高温条件下工作，以避免参数漂移，保持电气性能稳定；4．改善电子设备的可靠性；5．延长使用寿命。
1.2、热设计的主要内容电子设备冷却方法的选择要考虑的因素是：电子元器件(设备)的热耗散密度(即热耗散量与设备组装外壳体积之比)、元器件工作状态、设备的复杂积蓄、设备用途、使用环境条件(如海拔高度、气温等)以及经济性等。
①、元器件的热设计。
主要是减小元器件的发热量，合理地散发元器件的热量，避免热量蓄积和过热，降低元器件的温升，是设计考虑的一项主要指标。
②、印制板的热设计。
有效地把印制板上的热引导到外部。
减少热阻，是结构设计的目的之一。
③、机箱的热设计。
保证设备承受外部各种环境、机械应力的前提下，充分保证对流换热、传导、辐射，最大限度地的把设备产生的热散发出去。
⑴、热量的传递只要存在温差就有热量的传递。
热量的传递有三种基本方式：传热、对流和辐射。
它们可以单独出现，也可能两种或三种形式同时出现。
热量传递的两个基本规律：热量从高温区流向低温区；高温区发出的热量等于低温区吸收的热量。
⑵、热设计需考虑的问题系统热设计应与电路和结构设计同步进行；尽量减少电路发热量；减少发热元件的数量；选择耐热性和热稳定性好的元器件；在结构设计时应合理地选择冷却方法；进行传热通道的最佳设计；尽量减少热阻,热阻是热量传递路径上的阻力。
热设计及热仿真分析
九、热电制冷器（1.25H）
1. 热电制冷的基本原理
2. 制冷器冷端净吸热的计算
3. 最大抽吸热制冷器设计方法
4. 最佳性能系数制冷器设计方法
5. 多极制冷器的性能
6. 热电制冷器的结构设计
十、热管散热器的设计（1.25H）
1. 热管的类型及其工作原理
2. 热管的传热性能
3. 热管设计
十一、电子设备的热性能评价及改进（0.5H）
1. 评价的目的与内容
2. 热性能草测
3. 热性能检查项目
4. 热性能测量
5. 确定热性能缺陷
6. 热性能改进的制约条件
7. 改进费用与寿命周期费用的权衡
8. 热设计改进示例
十二、计算机辅助热分析技术（1.5H）
1. 计算流体动力学的工作步骤
2. 计算流体动力学的分支
3. 流体流动的基本特征
4. CFD求解过程及软件结构
5. 常用的CFD商用软件
6. 三维湍流模型
7. 边界条件的应用
8. CFD应用实例
十三、热设计实例（4H）
1. 现代电子器件冷却方法动态
2. 电子设备热分析软件应用研究
3. 典型密封式电子设备热设计
4. 功率器件热设计及散热器的优化设计
5. 表面贴装元器件的热设计
6. 某3G移动基站机柜的热仿真及优化
7. 电子设备热管散热器技术现状及进展
8. 吹风冷却时风扇出风口与散热器间距离对模块散热的影响
9. 实验评估热设计软件
10. IGBT大功率器件的热设计
11. 电源模块的热设计及分析
十四、自由交流及讨论（0.5H）。
电子设备热设计方法浅析
电子设备热设计方法浅析摘要：元器件的工作温度是影响电子产品使用寿命和可靠性的重要因素。
本文主要针对电子设备的热设计方法进行分析，阐述了热设计在产品研发过程中的必要性，提出了一些散热设计的思路和结构方案，希望可以为今后的设计工作提供参考。
关键词：电子设备；可靠性；散热设计；结构方案前言在电子产品的开发过程中，设计过程是其重要的环节之一。
这个过程中的安全性、稳定性等方面直接保证了产品的正常工作。
随着高功率集成芯片的快速发展，其单位面积的发热量急剧增加，导致电子设备的工作温度迅速增高，从而使设备更容易频繁的发生故障。
正确的热设计是电子产品可靠性保证的主要方法之一。
因此，对电子设备的散热设计进行研究变得至关重要。
1、热设计概念电子设备热设计系指对电子设备的热耗散单元以及整机或系统采用合适的冷却技术和散热结构设计，对其温升进行控制，从而保证电子设备或系统的正常工作和可靠性。
热设计按级别一般分为三类，电子机箱机柜的系统级热设计；电子模块、PCB板级的热设计；元器件芯片级别的热设计。
通常，对于工作环境相对固定的电子设备，其热应力主要来自两方面：设备或系统工作过程中，功率元器件耗散的热量，即由电能转换为热能；设备或系统周围的工作环境，通过导热、对流或辐射将热量传递给电子设备。
所以，热设计的总原则就是自热源至耗散空间（环境）之间提供一条尽可能低的热阻通路，使热量迅速的传递出去。
2、常用散热技术2.1自然散热2.1.1自然散热中的传导在大部分的情况下，元器件的热量主要利用接触面以热传导的形式散发。
界面热阻的理论计算公式如下：式中：θTIM——热界面材料有效综合热阻；KTIM——热界面材料的导热系数；T——热界面材料的厚度；Rc——热界面材料与接触表面的接触热阻。
在设计中要遵循以下基本原则：1）要尽量减少传热路径上的分界面，缩短传热路径；2）增大热传导面积，增加与发热器件的接触面积，保证接触面光滑平整；3）使用合适的导热界面材料，保证足够的接触压力，减少接触热阻。
电子行业电子设备热设计基础
电子行业电子设备热设计基础引言在电子行业中，电子设备的热设计是非常重要的。
随着电子设备的不断发展，其功能越来越强大，性能越来越高，工作时产生的热量也越来越大。
如果电子设备的热量不能有效地散出去，会导致设备过热，影响设备的性能甚至损坏设备。
因此，合理的热设计对于电子设备的可靠性和稳定性至关重要。
本文将介绍电子行业电子设备热设计的基础知识，包括热传导、热辐射、热对流等方面的内容，帮助读者了解电子设备热设计的重要性并掌握一些基本的设计原则和方法。
热传导热传导是指热能通过物质的传导方式传递的过程。
在电子设备中，常见的热传导方式有三种：导热、对流和辐射。
导热导热是通过物质内部的分子或电子的碰撞传递热能的过程。
导热的速度和效率取决于物质的热导率和传热面的接触情况。
为了提高导热效率，我们可以采用导热材料，如铜、铝等，作为散热板或散热片，将其与电子元件紧密接触以增大接触面积。
对流对流是指热量通过流体（如空气）的对流传递的过程。
当电子设备工作时产生的热量无法直接通过导热方式散出去时，就需要依靠对流来进行热散热。
在设计电子设备时，我们需要合理设置散热孔和散热风扇等设备，以增加热量与周围空气的接触面积，提高对流散热效率。
辐射辐射是指热能以电磁辐射的形式传递的过程。
热辐射是无需传递介质的热传递方式，在电子设备中发挥重要作用。
通过合理设置散热片、散热器等辐射表面，可以增大辐射能量的发射和吸收。
此外，还可以利用红外线热成像等技术来监测电子设备中的热辐射情况，及时发现问题并采取相应的措施。
设计原则和方法在进行电子设备热设计时，需要遵循一些基本的设计原则和方法，以确保设备的稳定运行和长寿命。
合理布局在电子设备的布局设计中，需要考虑到热量的产生和散热的位置。
将产热元件和散热结构合理布置，减少热量在设备内部的积聚，有利于热量的迅速散出，提高散热效率。
优化散热结构为了提高散热效果，可以采用散热片、散热器等散热结构来增大热量与周围环境的接触面积。
Icepak培训上课用的基础教程电子设备热设计IcePakBasicTraining
8:30 9:30 10:00 10:15 11:15 12:00
Profiles and Zoomin Modeling Tutorial Session Break Tutorial Session Macros Lunch
Afternoon session
1:00 CAD import features 2:15 Break 2:30 Tutorial Session 5:30 End Day 3
Icepak
·Specialized CFD software designed for thermal management of electronic
packages Airpak
• Specialized CFD software designed for thermal management of electronic packages
POLYFLOW • Finite element based CFD package suitable for modeling highly viscous flows (as in rheology) and surface flows
MixSim • Specialized CFD software for modeling mixing processes
Fluent Inc. - Lebanon, NH - Evanston, IL - Ann Arbor, MI - Morgantown, WV - Santa Clara, CA
Fluent India
Fluent Asia-Pacific ATES SFI Aavid-Taiwan
电子产品热设计
目录摘要： (2)第1章电子产品热设计概述： (2)第1.1节电子产品热设计理论基础 (2)1.1.1 热传导： (2)1.1.2 热对流 (2)1.1.3 热辐射 (2)第1.2节热设计的基本要求 (3)第1.3节热设计中术语的定义 (3)第1.4节电子设备的热环境 (3)第1.5节热设计的详细步骤 (4)第2章电子产品热设计分析 (5)第2.1节主要电子元器件热设计 (5)2.1.1 电阻器 (5)2.1.2 变压器 (5)第2.2节模块的热设计 (5)电子产品热设计实例一：IBM “芯片帽”芯片散热系统 (6)第2.3节整机散热设计 (7)第2.4节机壳的热设计 (8)第2.5节冷却方式设计： (9)2.5.1 自然冷却设计 (9)2.5.2 强迫风冷设计 (9)电子产品热设计实例二：大型计算机散热设计： (10)第3章散热器的热设计 (10)第3.1节散热器的选择与使用 (10)第3.2节散热器选用原则 (11)第3.3节散热器结构设计基本准则 (11)电子产品热设计实例三：高亮度LED封装散热设计 (11)第4章电子产品热设计存在的问题与分析： (15)总结 (15)参考文献 (15)电子产品热设计摘要：电子产品工作时，其输出功率只占产品输入功率的一部分，其损失的功率都以热能形式散发出去，尤其是功耗较大的元器件，如：变压器、大功耗电阻等，实际上它们是一个热源，使产品的温度升高。
因此，热设计是保证电子产品能安全可靠工作的重要条件之一，是制约产品小型化的关键问题。
另外，电子产品的温度与环境温度有关，环境温度越高，电子产品的温度也越高。
由于电子产品中的元器件都有一定的温度范围，如果超过其温度极限，就将引起产品工作状态的改变，缩短其使用寿命，甚至损坏，使电子产品无法稳定可靠地工作。
第1章电子产品热设计概述：电子产品的热设计就是根据热力学的基本原理，采取各种散热手段，使产品的工作温度不超过其极限温度，保证电子产品在预定的环境条件下稳定可靠地工作。
热设计的基础知识与规范
2.1.3 热流密度 2
单位面积上的传热量，单位 W/m 。 2.1.4 热阻
热量在热流路径上遇到的阻力，反映介质或介质间的传热能力的大小， 表明了 1W 热量所引起的温升大小，单位为℃/W 或 K/W。用热耗乘以热阻，即可获得该传 热路 径上的温升。
可以用一个简单的类比来解释热阻的意义，换热量相当于电流，温差相当于电 压，则热阻相当于电阻。
(2-2)
222
h---- 对流换热系数，W/m .K 或 W/m .℃; A 对--- 有效对流换热面
积，m
tw---- 热表面温度，℃;
ta---- 冷
却空气温度℃;
R 对流----- 对流热阻, ℃/W
由方程可见，要增强对流换热，可以加大换热系数和换热面积。
2.2.3 辐射的基本方程：
---- 系统黑度， ε1，ε2----分别为高温物体表面（如发热器件）和低温物体表面
第三章 自然对流换热
当发热表面温升为 40℃或更高时，如果热流密度小于 0.04W/cm ，则一般可 以通 过自然对流的方式冷却，不必使用风扇。自然对流主要通过空气受热膨胀产生的浮 升 力使空气不断流过发热表面，实现散热。这种换热方式不需要任何辅助设备，所以 不 需要维护，成本最低。只要热设计和热测试表明系统通过自然对流足以散热，应尽 量 不使用风扇。 3.1 自然对流热设计要考虑的问题
如果设计不当，元器件温升过高，将不得不采用风扇。合理全面的自然对流热 设 计必须考虑如下问题： 3.1.1 元器件布局是否合理。 在布置元器件时，应将不耐热的元件放在靠近进风 口的位 置，而且位于功率大、发热量大的元器件的上游，尽量远离高温元件，以避免辐射 的 影响，如果无法远离，也可以用热屏蔽板（抛光的金属薄板，黑度越小越好）隔 开； 将本身发热而又耐热的元件放在靠近出风口的位置或顶部； 一般应将热流密度高 的元 器件放在边沿与顶部，靠近出风口的位置，但如果不能承受较高温度，也要放在进 风 口附近，注意尽量与其他发热元件和热敏元件在空气上升方向上错开位置；大功率 的 元器件尽量分散布局，避免热源集中； 不同大小尺寸的元器件尽量均匀排列，使 风阻 均布，风量分布均匀。
电子设备可靠性热设计4.1
Ф = KAΔt
(3-1)
式中: Ф——热流量，W； K——总 传 热 系 数 ， W/(m2•℃)； A——传 热 面 积 ， m2； Δt——热 流 体 与 冷 流 体 之 间 的 温 差 ， ℃ 。
热量的传递有三种基本方式：导热、 对流和辐射。它们可以单独出现，也可 能两种或三种形式同时出现。
热设计应与其它设计（电气、结构、可靠性等设计） 同时进行，当出现冲突时，应进行权衡分析，折衷解 决。但不得损害电气性能，并符合可靠性要求，使设 备的寿命周期费用降至最低。
热设计中允许有较大的误差。 在设计过程的早期阶段应对冷却系统进行数值分析和
计算。
30
可靠性物理国防科技重点实验室
3.2 传热基本原则
9
可靠性物理国防科技重点实验室
1.2 空气动力的加热
高速飞行的导弹以及其它的飞行器，由于空气阻力 的作用，在设备的外壳上将产生大的热量。这些热 量将传到装在飞行器内的电子设备中，这就是空气 动力产生的热量。
10
可靠性物理国防科技重点实验室
1.3 机械摩擦转换成热量
为了克服机械运动过程中的摩擦力将损失部分能量， 这又是一种热能的转换形式。
能参数进行测量，为热设计或改进设计提供技术数据。
22
可靠性物理国防科技重点实验室
2. 4 热设计常用的技术措施
最大限度地利用传导、自然对流和辐射等简单、可靠的 冷却技术。
尽可能缩短传热路径，增大换热（或导热）面积。 加大热传导面积和传热零件之间的接触压力，提高接触
表面的加工精度或在接角面间加导热脂，以减少热阻 。 在热流通道口应减少各种阻力，零件和元器件的排列的
11
可靠性物理国防科技重点实验室
电子设备的温度管理与热设计考虑
电子设备的温度管理与热设计考虑随着科技的不断进步和电子设备的广泛应用，我们对电子设备的温度管理和热设计也变得越来越重要。
在使用电子设备的过程中，我们经常会遇到设备过热、性能下降、甚至损坏的问题。
因此，合理的温度管理和热设计是确保电子设备正常运行的关键因素之一。
本文将详细介绍电子设备的温度管理和热设计考虑的步骤和要点。
一、温度管理的步骤1. 确定温度要求：不同的电子设备在工作温度和环境温度方面有不同的要求。
不同的温度要求需要采取不同的温度管理措施。
因此，首先需要明确设备的温度要求。
2. 测量和监控温度：使用温度传感器或红外热测技术，对设备的温度进行测量和监控。
通过监控设备温度，可以及时发现设备过热的问题，并采取相应的措施。
3. 提高散热效果：可以通过提高设备的散热效果来降低设备的温度。
有效的散热方法包括使用散热片、散热风扇、散热管等散热装置，以提高设备的散热效果。
4. 控制设备负载：过高的设备负载是导致设备过热的主要原因之一。
因此，合理控制设备负载，避免超负荷运行，有助于降低设备温度。
5. 设备布局和空气流通：合理的设备布局和空气流通是降低设备温度的重要因素。
确保设备之间的间距足够，以便空气流通和散热。
二、热设计的考虑要点1. 材料选择：在进行热设计时，材料的选择是至关重要的。
应选择具有良好导热性能的材料，以便将热量有效地传输和扩散到周围环境中。
2. 散热装置的设计：合理的散热装置设计可以增加设备的散热效果。
散热装置的设计应考虑到设备的散热需求和空间限制等因素。
3. 系统风扇的设计：在一些高性能的电子设备中，系统风扇是必不可少的部件之一。
系统风扇的设计应考虑到散热需求和噪音控制等因素。
4. 电路布局和排线：在进行热设计时，电路布局和排线的合理设计可以降低电路的温度，并避免干扰和电磁辐射的问题。
5. 热模拟和仿真：在进行热设计时，可以使用热模拟和仿真软件进行模拟和分析，以评估设备的热性能，并进行相应的优化。
电子设备热设计基本知识
•热设计的有关概念
•对流：固体表面与流体表面传热的主要方式。 •自然对流：流体的运动是由于流体密度差和温度梯度引起的。
•在自然对流传热中，上部较冷流体与底 部较热流体间的密度差引起流体温升
•热设计的有关概念
•强迫对流：流体的运动是由外力（如风机、风扇或泵）造成的。
•强迫对流
•热设计的有关概念
• 压降：当流体流经固体物质或物体在导管内流动时 ，摩擦、流动面积的限制或方向的突变会阻止这种流动 。结果产生压力损失或压力下降。 • 需要用风机或泵来克服这种压降。流速越高，表面 越不规则，则压降越大。 • 在强迫对流系统中，冷却剂流动通路的几何形状及 系统压降是重要的问题。
热设计的目的
• 电子设备的热设计系指利用热传递特性对电子设备的 耗热元件以及整机或系统采用合适的冷却技术和结构设计 ，以对它们的温升进行控制，从而保证电子设备或系统正 常、可靠地工作。 • 热传递的方式：传导、对流、辐射。 • 一般来说，这三种形式在电子系统的热传输中所占的 比例分别为60％、20％、20％。
热设计的有关概念
•（5） 热流密度 • 单位面积的热流量。 •（6） 体积功率密度 • 单位体积的热流量。 •（7） 热阻 • 热量在热流路径上遇到的阻力（内热阻、外热阻、系统热 阻） 。温差越大，热流量就越大。△T＝RQ 热阻的单位是 ℃/W。
•热设计的有关概念
•内热阻： • 产生热量的点或区域与器件表面指定点（安装表面）之间的 热阻。晶体管和微电路的内热阻是指结到外壳间的热阻θjc。外 热阻： • 器件上任意参考点（安装表面）与换热器间，或与设备、冷 却流体或环境交界面之间的整个热阻。 •系统热阻： • 设备外表面与周围空间或换热器与冷却流体间的热阻。
•热设计基本考虑
电子工艺设备的热设计
新技术应用 ・
・
电 子 工 业 毫 用 设 蚤
１ ５
电子工艺设备的热设计
王朝 伟 ，张 卫兵 （ 安捷 盛 电子 技 术 有限 责任 公 司 ， 西 西安 ７ ０ ） 西 陕 １ １ ９ １
摘 要 ： 绍 了 电子 工 艺设 备 热设计 的基 本要 求 、 介 目的、 传热 的基 本原 则 以及 热 量传递 的基 本 方式 。
Ｗ ＡＮＧ ａ － ｉ ＨＡＮＧ ｅ— ｉ ｇ Ｃｈ ｏ ｗｅ ，Ｚ Ｗ ｉ ｎ ｂ
（ ’ ｉｓ ｅ ｇＥｌｃｒｎｃＴｅ ｈ ｏｏ ｙＣｏ Ｌ ｄ ｘｉ ｎＪｅｈ ｎ ｅ ｔｏ ｉ ｃ ｎ ｌｇ ． ｔ ，Ｘｉ ｎ ７１ ０ ５ Ｃ ｉａ ａ ’ ０ ７ ， ｈｎ ） ａ
Ａｂ ｔ ａ ｔ ｈ ｅ ｔ ｎ ｒ ｄ ｃ ｓｔ ｅ ｂ ｓｃ ｒ ｑ ｉ ｍｅ ｔ ｔ ｅ ｐ ｒ ｏ ｅ ｏ ｅ ｍ ａ ｅ ｉ ｎ ｂ ｓ ｒ ｃ ｐ ｅ ａ ｓ ｒ ｃ ：Ｔ ｅ ｔｘ ｔｏ ｕ ｅ ａ ｉ ｅ ｕ ｒ ｉ ｈ ｅ ｎ ，ｈ ｕ ｐ ｓ ｆｔ ｒ ｌｄ ｓｇ ， ａ ｉ ｐ ｎ ｉ ｌ ｓ ｈ ｃ ｉ ｗｅｌ ｓｔ ｅｂ ｓｃｍｏ ｅｏ ｅｈ ａ ａ ｓ ｅ ｆ ｈ ｌ ｃｒ ｎ ｃｔ ｃ ｎ ｃ ｑ ｉ ｍｅ ｔ ｌ ａ ａ ｉ ｄ ｆ ｈ ｅ ｔ ｎ ｆｒｏ ｅｅ ｅ ｔｏ ｉ ｅ ｈ ｉ ｓｅ ｕ ｐ ｎ ． ｈ ｔ ｒ ｔ ｔ Ｋｅ ｗｏ ｄ ：Ｅｌｃ ｏ ｉ ｃ ｉ ｓＥｑ ｉ ｍｅ ｔ Ｔ ｅ ａ ｓｇ ；Ｔ ｅ ａ ｎ ｉｏ ｍｅ ｔ Ｔ ｅ ａ ａ ａ — ｙ ｒｓ ｅ ｔ ｎ ｃ Ｔｅ ｈ ｃ ｕ ｐ ｎ ； ｈ ｒ ｌ ｒ ｎ ｍ Ｄｅ ｉ ｎ ｈ ｒ ｌＥ ｖ ｒ ｎ ｎ ； ｈ ｒ ｌ ｍ ｍ Ｃｈ ｒ ｃ
电子设备热设计概述
电子设备热设计概述【摘要】热设计在电子设备设计中具有重要作用，散热效果的好坏直接影响设备的性能指标和使用寿命。
如何提高产品的散热性能成为迫切需要解决的问题。
本文就热量传递方式、冷却方式的选择以及电子设备热设计方法等方面进行了简要概述。
【关键词】热设计；热量传递；散热0.引言现代电子设备结构越来越小，性能要求越来越高，不但支持多任务功能，而且具有更好的便携功能，由此会产生更多的系统热量，更大的热流密度。
大量的系统热量在设备中聚集，会严重影响设备的性能指标及使用寿命。
在电子产品中，高温对电子产品的影响包括，绝缘性能退化，元器件损坏，材料的热老化，低熔点焊缝开裂及焊点脱落，从而导致整个产品的性能下降以至完全失效。
因此在许多现代化产品的设计，特别是可靠性设计中，热设计已占有越来越重要的地位。
1.热设计概述1.1 热设计概述热设计是整个系统设计的一部分，它往往与结构设计、内部布局、电磁兼容要求等设计耦合在一起，必须综合考虑才能使整个产品达到优异的性能。
根据相关标准和规范，通过对产品各组成部分的热分析，确定所需散热措施，以调节所有机械部件、电子器件和其它一切与热有关的零部件的温度，使其本身及其所处的工作环境的温度都不超过标准和规范所规定的温度范围。
对于电子产品，最高和最低允许温度的计算应以元器件的耐热性能和应力分析为基础，并且与产品的可靠性要求以及分配给每一个元器件的失效率相一致。
通过热设计在满足性能要求的前提下尽可能减少设备内部产生的热量，减少热阻，选择合理的冷却方式，保证设备在散热方面的可靠性。
1.2 热量传递方式热量传递有三种方式：传导、对流和辐射。
传导：两个良好接触的物体之间的能量交换或一个物体内由于温度梯度引起的内部能量交换。
对流：流动的流体（气体或液体）与固体表面接触，造成流体从固体表面将热带走的热传递方式。
根据引起流动的原因可以分为自然对流和强制对流。
辐射：物体通过电磁波来传递热量的方式称为热辐射。
华为-热设计培训教材
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 9
热辐射
塑料外壳表面喷漆，PWB表面会涂敷绿油，表面黑度都可以达到 0.8，这些都有利于辐射散热。对于金属外壳，可以进行一些表面处理 来提高黑度，强化散热。 对辐射散热一个最大错误认识是认为黑色可以强化热辐射，通常散 热器表面黑色处理也助长了这种认识。实际上物体温度低于1800℃时， 有意义的热辐射波长位于0.38~100μm之间，且大部分能量位于红外波 段0.76~20μm范围内，在可见光波段内，热辐射能量比重并不大。颜色 只与可见光吸收相关，与红外辐射无关，夏天人们穿浅色的衣服降低太 阳光中的可见光辐射吸收。因此终端内部可以随意涂敷各种颜色的漆。
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 14
1、认识器件热阻
JEDEC芯片封装的热性能参数： 热阻参数
θja，结（即芯片）到空气环境的热阻：θja=(Tj-Ta)/P θjc，结（即芯片）到封装外壳的热阻：θjc=(Tj-Tc)/P θjb，结（即芯片）到PCB的热阻：θjb=(Tj-Tb)/P 热性能参数 ψjt，结到封装顶部的热参数： ψjt =(Tj-Tt)/P ψjb，结到封装底部的热参数： ψjb =(Tj-Tb)/P
热量传递过程中，温度差是过程的动力，好象电学中的电压，换热 量是被传递的量，好像电学中的电流，因而上式中的分母可以用电学中 的电阻概念来理解成导热过程的阻力，称为热阻（thermal resistance）， 单位为℃/W, 其物理意义就是传递 1W 的热量需要多少度温差。在热设 计中将热阻标记为R或θ。δ/(λA)是导热热阻， 1/αA是对流换热热阻。 器件的资料中一般都会提供器件的Rjc和Rja热阻，Rjc是器件的结到壳的 导热热阻；Rja是器件的结到壳导热热阻和壳与外界环境的对流换热热阻 之和。这些热阻参数可以根据实验测试获得，也可以根据详细的器件内 部结构计算得到。根据这些热阻参数和器件的热耗，就可以计算得到器 件的结温。
电子设备热设计培训资料
2019年8月北京
电子设备热控制(设计)技术
热设计理论基础 热设计基本原理
蒸发冷却 热电致冷
自然冷却 强迫风冷 液体冷却
热管传热 热测试技术 低热阻及高效热控制技术
电子设备热(控制)设计参考资料
1、《电子设备热控制与分析》 2、《电子设备结构设计原理》 3、《电子设备冷却技术》 4、《微电子设备的换热》 5、《GJB/Z27电子设备可靠性热设计》 6、《Thermal computation of Electronic Equipment》 7、《电子机器的热对策》（日文）
w1 wi1
( w)
接触热阻的影响因素
接触表面接触点的数量、形状、大小及分布规律 接触表面的几何形状（波纹度和粗糙度） 非接触间隙的平均厚度 间隙中介质种类（真空、液体、气体等） 接触表面的硬度 接触表面的压力大小 接触表面的氧化程度和清洁度 接触材料的导热系数
减小接触热阻的方法
在接触表面涂一薄层导热脂（膏） 加一薄紫铜片或延展好的高导热系数材料
v
kcAatw1tw2
自然冷却设计原则
（1）提高设备内部电子元件向机壳的传热 能力
（2）提高机壳向外界的传热能力 （3）尽量降低传热路径各个环节的热阻，
形成一条低热阻热流通路
电子设备自然冷却设计技术
自然冷却设备的结构因素
机壳热设计
机壳表面处理
机壳通风孔面积
A (cm ) 0
2
0 7.41 05Ht1.5
消除热应力的元件安装方法
（a）
（b）
（c）
导轨结构形式
（a） 条件
（b）
（c）
各种导轨的热阻值(℃.mm/W)
(A)
电子设备热设计基础(电子部讲课做讲义用1)
需要用风机或泵来克服这种压降。流速越高，表面
越不规则，则压降越大。
在强迫对流系统中，冷却剂流动通路的几何形状及
系统压降是重要的问题。
热设计的有关概念
辐射：是真空中进行传热的唯一方式，它是量子从热体
（辐射体）到冷体（吸收体）的转移。
例如接近火炉坐能感到热。
热路与电路
R1
R=U/I
U Rt1
I
R2
R3
自然对流 natural
对流方式
强迫对流 forced
层流：流线有规则，大都发生在贴近
壁面附近的流层。 （导热产生的换热为主）
紊流：层流底层以外（边界层以外）
所发生的流体不规则流动。
对流换热的基本定律
对流换热系数
对流传热系数的数值范围
过 程 h/[W(m2k)] 1～10 200～1000 20～100 500～3500 1000～15000 2500～3500 5000－25000 自然对流 空气 水 强迫对流 气体 高压水蒸气 水 水的相变换热 沸腾 蒸汽凝结
隔热材料保温, 可控式恒温 ，关键技术是温度的控制 （4）热管传热
热设计理论基础－传热学
传热的基本方式有三种：传导、对流和辐射、一般来
说，这三种形式在电子系统的热传输中分别占60%，20%
和20%。
导
热
因物质的原子和分子之间的随机运动而导致的从高能 级→低能级的一种能量传输过程。简单地说：导热的产生 必需具备二个条件： t 和相互接触。 导热的基本定律：Fourier 定律
S—应力比或降额因子。
热设计目标的确定
工程上为简便计算，通常采用元器件经降额设计 后允许的最高温度值做为热设计目标。 双极型数字电路降额准则
电子产品热设计
电子产品有效的功率输出要比电路工作所需输入的功率小得多。
多余的功率大部分转化为热而耗散。
当前电子产品大多追求缩小尺寸、增加元器件密度，这种情况导致了热量的集中，因此需要采用合理的热设计手段，进行有效的散热，以便产品在规定的温度极限内工作。
热设计技术就是指利用热的传递条件，通过冷却措施控制电子产品内部所有元器件的温度，使其在产品所在的工作条件下，以不超过规定的最高温度稳定工作的设计技术。
一、电子产品热设计的目的电子产品在工作时会产生不同程度的热能，尤其是一些功耗较大的元器件，如变压器、大功率晶体管、电力电子器件、大规模集成电路、功率损耗大的电阻等，实际上它们是一个热源，会使产品的温度升高。
在温度发生变化时，几乎所有的材料都会出现膨胀或收缩现象，这种膨胀或收缩会引起零件间的配合、密封及内部的应力问题。
温度不均引起的局部应力集中是有害的，金属结构在加热或冷却循环作用下会产生应力，从而导致金属因疲劳而毁坏。
另外，对于电子产品而言，元器件都有一定的工作温度范围，如果超过其温度极限，会引起电子产品工作状态的改变，缩短使用寿命，甚至损坏，导致电子产品不能稳定、可靠地工作。
电子产品热设计的主要目的就是通过合理的散热设计，降低产品的工作温度，控制电子产品内部所有元器件的温度，使其在所处的工作环境温度下，以不超过规定的最高允许温度正常工作，避免高温导致故障，从而提高产品的可靠性。
二、电子产品散热系统简介热传递的三种基本方式是传导、对流和辐射，对应的散热方式为：传导散热、对流散热和辐射散热。
典型的散热系统介绍如下：（1）自然冷却系统自然冷却系统是指电子产品所产生的热量通过传导、对流、辐射三种方式自然地散发到周围的空气中（环境温度略微升高），再通过空调等其他设备降低环境温度，达到散热的目的。
此类散热系统的设计原则是：尽可能减少传递热阻，增加产品中的对流风道和换热面积，增大产品外表的辐射面积。
自然冷却是最简单、最经济的冷却方法"旦散热量不大，一般用于热流密度不大的产品中。
