微控制器(MCU)架构介绍

合集下载

典型MCU架构详解与主流MCU介绍

典型MCU架构详解与主流MCU介绍

典型MCU 架构详解与主流 MCU 介绍在前面的介绍中,我们已经了解到 MCU 就是基于一定的内核体系,集成了存储、并行或串行I/O 、定时器、中断系统以及其他控制功能的微型计算机系统,如图 4.1是典型的MCU 组成框图。

團4.1典型MCU 的组成椎圏目前,虽然很多厂商采用了 ARM 内核体系,但是在具体的 MCU 产品上,各个公司集成的功能差异非常大,形成MCU 百花齐放的格局,由于本书的重点是介绍32位MCU ,所以我们将重点以恩智浦公司的MCU 为例来介绍,这些 MCU 中,LPC3000、LH7A 采用 ARM9 内核,LPC2000 和 LH7 采用 ARM7 内核,LPC1000 系列采用Cortex-M3或M0内核,通过这几个系列的介绍可以了解 MCU 的构成和差异。

4.1恩智浦LPC1000系列MCULPC1000系列MCU 是以第二代Cortex-M3为内核的微控制器,用于处理要求高度 集成和低功耗的嵌入式应用。

采用3级流水线和哈佛结构,其运行速度高达100MHz ,带独立的本地指令和数据总线以及用于外设的第三条总线,使得代码执行速度高达1.25MIPS/MHz ,并包含一个支持分支预测的内部预取指单元, 用于静电设计、LPC1000 系列 LPC1700系列ARM 是以第二代的Cortex-M3为内核,是为嵌入式系统应用而设计 的高性能、低功耗的 32位微处理器,适用于仪器仪表、工业通讯、电机控制、灯 光控制、报警系统等领域。

其操作频率高达100MHz ,采用3级流水线和哈佛结构,带独立的本地指令和数据总线以及用于外设的高性能的第三条总线,使得代申涵蕃帥寸钟KOXIKAM*1怖接口照明设备、工业网络、报警系统、白色家电、电机控制等领域。

MCU 又分为LPC1700系列和LPC1300系列,下面我们分开介绍。

4.1.1 LP C1700 系列MCU 介绍特别适复也外逐走时元4丁柏RxD码执行速度高达1.25MIPS/MHz ,并包含一个支持分支预测的内部预取指单元。

32位mcu技术指标的讲解

32位mcu技术指标的讲解

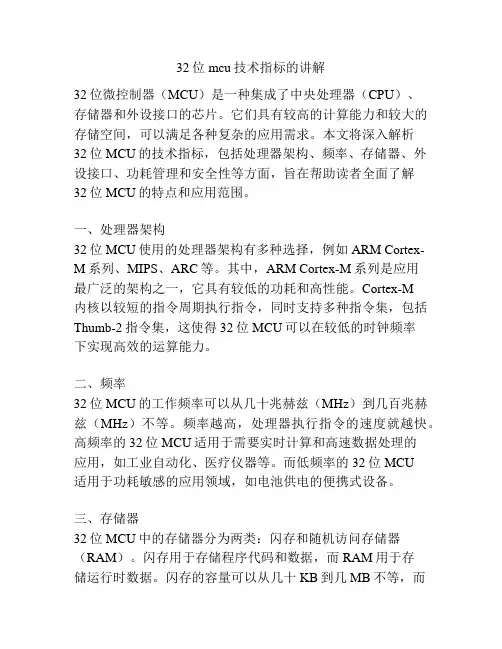

32位mcu技术指标的讲解32位微控制器(MCU)是一种集成了中央处理器(CPU)、存储器和外设接口的芯片。

它们具有较高的计算能力和较大的存储空间,可以满足各种复杂的应用需求。

本文将深入解析32位MCU的技术指标,包括处理器架构、频率、存储器、外设接口、功耗管理和安全性等方面,旨在帮助读者全面了解32位MCU的特点和应用范围。

一、处理器架构32位MCU使用的处理器架构有多种选择,例如ARM Cortex-M系列、MIPS、ARC等。

其中,ARM Cortex-M系列是应用最广泛的架构之一,它具有较低的功耗和高性能。

Cortex-M内核以较短的指令周期执行指令,同时支持多种指令集,包括Thumb-2指令集,这使得32位MCU可以在较低的时钟频率下实现高效的运算能力。

二、频率32位MCU的工作频率可以从几十兆赫兹(MHz)到几百兆赫兹(MHz)不等。

频率越高,处理器执行指令的速度就越快。

高频率的32位MCU适用于需要实时计算和高速数据处理的应用,如工业自动化、医疗仪器等。

而低频率的32位MCU适用于功耗敏感的应用领域,如电池供电的便携式设备。

三、存储器32位MCU中的存储器分为两类:闪存和随机访问存储器(RAM)。

闪存用于存储程序代码和数据,而RAM用于存储运行时数据。

闪存的容量可以从几十KB到几MB不等,而RAM的容量可以从几KB到几百KB不等。

存储器的容量越大,MCU能够处理的数据量就越大。

此外,一些32位MCU还支持外部存储器接口,如SD卡、NAND Flash等,以扩展存储容量。

四、外设接口32位MCU通常具有多个外设接口,以连接各种传感器和执行器。

常见的外设接口包括通用串行总线(USB)、串行外设接口(SPI)、串行同步接口(SSP)、I²C总线、以太网接口等。

这些接口可以用于与外部设备进行数据通信和控制。

五、功耗管理32位MCU通常具有多个功耗管理特性,以延长电池寿命并提高系统效率。

mcu是什么东西

mcu是什么东西

mcu是什么东西MCU是什么东西?MCU代表微控制器单元(Microcontroller Unit),是一种特殊的集成电路,融合了中央处理器(CPU)、内存、输入/输出接口以及其他核心组件。

它通常作为嵌入式系统的核心,并且在许多电子设备中得到广泛应用。

作为一种完整的计算机系统,MCU具备处理能力、存储能力和通信能力,但相对于个人电脑或服务器等设备来说,其规模更小、功耗更低,并且多数情况下只有一个单一的功能。

换句话说,MCU是一种专门为嵌入式应用设计的微型计算机。

MCU通常由以下几个组成部分构成:1.中央处理器(CPU):MCU的核心部分,负责处理指令和执行计算操作。

2.内存:MCU的存储部分,包括闪存(用于存储程序代码),以及随机存取存储器(RAM)和只读存储器(ROM)等。

3.输入/输出(I/O)接口:用于与外部设备进行通信和交互,例如各种传感器、执行器和通信接口等。

4.时钟和定时器:MCU计算和同步的重要组件,负责提供精确的时序控制。

MCU的设计旨在满足特定应用需求,因此在其内部集成了各种外设和接口。

例如,针对汽车行业的MCU可能会集成CAN(控制器区域网络)接口,用于车辆网络通信;而面向物联网应用的MCU可能会支持无线通信接口,如蓝牙或Wi-Fi。

MCU的应用广泛涉及电子产品中的各个领域。

以下是一些常见的应用场景:1.家用电器:MCU被广泛应用于家用电器中,如洗衣机、烤箱、空调等。

通过MCU,这些电器可以执行各种任务和操作,例如控制温度、调节电源等。

2.电子玩具:许多电子玩具也使用MCU,以提供丰富的互动和功能。

通过集成不同的传感器和接口,MCU可以实现声音、光线、触摸等互动效果。

3.医疗设备:在医疗设备中,MCU可以监测体温、脉搏和其他生理指标,并与其他设备进行通信,以便远程监护或数据记录。

4.安防系统:许多安防系统,如入侵报警系统和监视摄像机,也使用MCU。

MCU可以控制闪光灯、声音警报等,以及与用户手机或电脑进行通信。

芯片和架构的种类

芯片和架构的种类

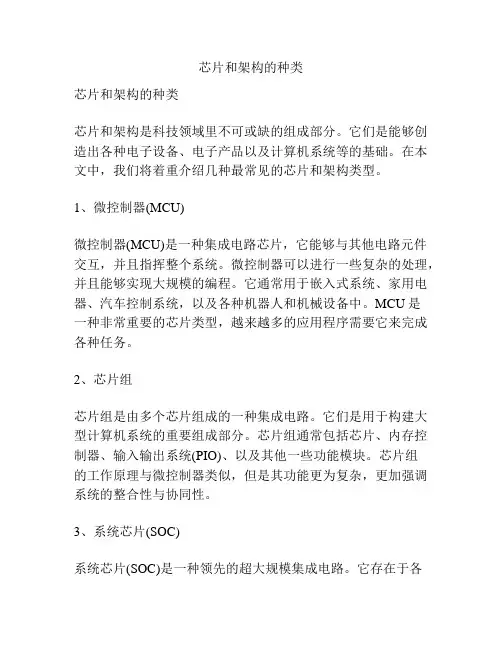

芯片和架构的种类芯片和架构的种类芯片和架构是科技领域里不可或缺的组成部分。

它们是能够创造出各种电子设备、电子产品以及计算机系统等的基础。

在本文中,我们将着重介绍几种最常见的芯片和架构类型。

1、微控制器(MCU)微控制器(MCU)是一种集成电路芯片,它能够与其他电路元件交互,并且指挥整个系统。

微控制器可以进行一些复杂的处理,并且能够实现大规模的编程。

它通常用于嵌入式系统、家用电器、汽车控制系统,以及各种机器人和机械设备中。

MCU是一种非常重要的芯片类型,越来越多的应用程序需要它来完成各种任务。

2、芯片组芯片组是由多个芯片组成的一种集成电路。

它们是用于构建大型计算机系统的重要组成部分。

芯片组通常包括芯片、内存控制器、输入输出系统(PIO)、以及其他一些功能模块。

芯片组的工作原理与微控制器类似,但是其功能更为复杂,更加强调系统的整合性与协同性。

3、系统芯片(SOC)系统芯片(SOC)是一种领先的超大规模集成电路。

它存在于各种高端的消费电子设备、计算机系统中。

系统芯片是一组高度整合的芯片组,它们包括计算核心、嵌入式模块、输入输出模块、以及内存模块。

在这些芯片的帮助下,SOC可以实现复杂的系统功能,例如智能手机、平板电脑、以及游戏机等。

4、多核芯片多核芯片是指由多个处理核心构成的一种芯片。

这些核心可以独立地进行工作,并且可以进行相互协调和协作。

多核芯片可以实现一系列高级功能,例如多任务处理和高速数据处理。

在现代计算机系统中,多核芯片通常作为重要的计算器(CPU)组成部分,以实现更快速和更智能的计算机能力。

5、计算机架构计算机架构是指计算机系统的基础结构,它定义了计算机系统的内部组合方式、数据通信方式、以及其它必要的交互机制。

目前主流计算机架构包括Von Neumann架构、Harvard架构、RISC架构和CISC架构等等。

每种计算机架构都有其独特的特点和适用场景,可以用于构建不同类型的计算机系统。

综上所述,芯片和架构是科技领域中非常重要的基础。

典型MCU架构详解与主流MCU介绍

典型MCU架构详解与主流MCU介绍

典型MCU架构详解与主流MCU介绍在前面的介绍中,我们已经了解到MCU就是基于一定的内核体系,集成了存储、并行或串行I/O、定时器、中断系统以及其他控制功能的微型计算机系统,如图4.1是典型的MCU组成框图。

目前,虽然很多厂商采用了ARM内核体系,但是在具体的MCU产品上,各个公司集成的功能差异非常大,形成MCU百花齐放的格局,由于本书的重点是介绍32位MCU,所以我们将重点以恩智浦公司的MCU为例来介绍,这些MCU中,LPC3000、LH7A采用ARM9内核,LPC2000和LH7采用ARM7内核,LPC1000系列采用Cortex-M3或M0内核,通过这几个系列的介绍可以了解MCU的构成和差异。

4.1 恩智浦LPC1000系列MCULPC1000系列MCU是以第二代Cortex-M3为内核的微控制器,用于处理要求高度集成和低功耗的嵌入式应用。

采用3级流水线和哈佛结构,其运行速度高达100MHz,带独立的本地指令和数据总线以及用于外设的第三条总线,使得代码执行速度高达1.25MIPS/MHz,并包含一个支持分支预测的内部预取指单元,特别适用于静电设计、照明设备、工业网络、报警系统、白色家电、电机控制等领域。

LPC1000系列MCU又分为LPC1700系列和LPC1300系列,下面我们分开介绍。

4.1.1 LPC1700系列MCU介绍LPC1700系列ARM是以第二代的Cortex-M3为内核,是为嵌入式系统应用而设计的高性能、低功耗的32位微处理器,适用于仪器仪表、工业通讯、电机控制、灯光控制、报警系统等领域。

其操作频率高达100MHz,采用3级流水线和哈佛结构,带独立的本地指令和数据总线以及用于外设的高性能的第三条总线,使得代码执行速度高达1.25MIPS/MHz,并包含一个支持分支预测的内部预取指单元。

LPC1700系列ARM Cortex-M3的外设组件:最高配置包括512KB片内Flash 程序存储器、64KB片内SRAM、8通道GPDMA控制器、4个32位通用定时器、一个8通道12位ADC、一个10位DAC、一路电机控制PWM输出、一个正交编码器接口、6路通用PWM输出、一个看门狗定时器以及一个独立供电的超低功耗RTC。

mcu功能

mcu功能

mcu功能MCU(Micro Controller Unit),中文名为微控制器单元,是一种高性能和低功耗的集成电路芯片。

MCU集成了处理器核心、存储器、输入输出接口、定时器、A/D转换器等多个功能模块,广泛应用于嵌入式系统中。

MCU的功能主要可以分为以下几个方面:1. 处理器核心:MCU的核心是一个高性能的处理器,通常为8位或32位处理器。

这个处理器能够实现多种运算操作,如加减乘除、逻辑运算等。

处理器核心还具备中断处理能力,可以在需要的时候响应外部事件,提高系统的实时性能。

2. 存储器:MCU内置了多种形式的存储器,包括闪存、EEPROM、RAM等。

这些存储器用于存储程序代码、数据和配置信息。

闪存是最常用的存储器类型,可以存储程序代码和数据,具有快速的读写速度和较大的存储容量。

3. 输入输出接口:MCU通常具备多种类型的输入输出接口,如通用输入输出口(GPIO)、串口、SPI、I2C等。

这些接口可以连接外部设备,实现与外部世界的信息交互。

通过这些接口,MCU可以接收传感器数据、控制显示器、驱动电机等。

4. 定时器:MCU内置了多个定时器,用于计时、延时和定时中断等应用。

定时器可以在一定时间间隔内执行特定的操作,如周期性地触发中断、定时发送数据等。

定时器还可以实现PWM(脉宽调制)输出,用于控制电机速度、LED亮度等。

5. A/D转换器:MCU内置了模数转换器(ADC),可以将模拟信号转换为数字信号。

这使得MCU可以获取模拟传感器的数据,如温度、光强等,并对其进行处理和判断。

ADC的精度和速度是衡量MCU质量的重要指标之一。

除了上述主要功能,MCU还具备其他特殊功能,可根据应用需求定制。

例如,一些MCU支持USB接口,可以直接连接到计算机;一些MCU还支持以太网接口,实现远程通信和互联网访问等。

相比于传统的计算机,MCU具有体积小、功耗低、成本低、运行速度快等优势。

这使得MCU广泛应用于各种嵌入式系统中,如智能家居、工业自动化、车载电子、医疗设备等。

微控制单元简介介绍

微控制单元简介介绍

行项目管理和代码调试。
02
IAR Embedded Workbench
IAR Embedded Workbench是一款专业的微控制单元开发环境,支持
多种微控制单元型号和多种编程语言。它提供了高效的编译器和调试器
,以及强大的项目管理工具。
03
Eclipse
Eclipse是一款开源的集成开发环境,通过安装相应的插件可以用于微
微控制单元简介介绍
汇报人: 2024-01-09
目录
• 微控制单元的定义与特性 • 微控制单元的历史与发展 • 微控制单元的架构与工作原理 • 微控制单元的编程与开发 • 微控制单元的优势与挑战 • 微控制单元的应用实例
01
微控制单元的定义与特性
定义
• 微控制单元(MCU)是一种集成电路芯片,它集成了处理器、存储器、输入输出接口等核心组件,用于实现特定的控制功 能。MCU是微控制器的一种,其特点是具有高度的集成度和低功耗性能。
Assembly语言
Assembly语言是一种低级编程语言,直接与硬件交互。 在微控制单元编程中,Assembly语言常用于底层驱动和 性能敏感的代码部分。
开发环境
01
Keil uVision
Keil uVision是一款流行的微控制单元开发环境,支持多种微控制单元
型号和多种编程语言。它提供了丰富的工具和调试功能,方便开发者进
医疗设备
1 2 3
监护仪
微控制单元可以用于监护仪的信号处理和控制模 块,实现实时监测和报警功能,保障患者的生命 安全。
医学影像设备
微控制单元可以用于医学影像设备的图像采集、 处理和传输等功能,提高医学影像的质量和诊断 准确率。
植入式医疗器械

intel mcu方案

intel mcu方案

Intel MCU方案概述本文档介绍了英特尔(Intel)微控制器单元(MCU)方案的基本概念、特点和应用。

我们将重点介绍Intel MCU方案的架构、功能和性能优势,以及适用的应用领域和案例。

什么是Intel MCU方案Intel MCU方案是一种集成电路方案,由英特尔设计和制造。

该方案集成了微控制器单元,具备高性能计算和低功耗特性。

它是一种强大的嵌入式解决方案,适用于多种应用领域。

架构和功能1. 核心处理器Intel MCU方案使用先进的x86架构作为核心处理器。

这种架构提供高性能计算能力和广泛的软件生态系统支持。

x86架构还提供了多核处理器和多线程处理技术,以满足高性能和并发处理需求。

2. 基于固件的管理功能Intel MCU方案提供了基于固件的管理功能,包括远程管理、安全引导和固件升级等。

这些功能可以帮助系统管理员远程监控和管理设备,提高设备的可靠性和安全性。

3. 低功耗设计Intel MCU方案采用了先进的低功耗设计技术,包括功耗管理、睡眠模式和动态调频等。

这些技术可以显著降低系统的功耗,延长设备的电池寿命。

4. 丰富的连接性Intel MCU方案支持多种通信接口和协议,如WiFi、蓝牙、USB和以太网等。

这些接口和协议可以帮助设备方便地与其他设备和互联网进行通信,实现智能互联。

5. 强大的图形处理能力Intel MCU方案配备了先进的图形处理器(GPU),支持高清视频播放和3D游戏等图形应用。

这种强大的图形处理能力可以为用户提供更好的视觉体验。

应用领域Intel MCU方案广泛应用于各种嵌入式系统和终端设备。

以下是一些典型的应用领域:1. 智能家居Intel MCU方案可以用于智能家居系统,实现家庭自动化和远程控制。

例如,通过与智能家居网关配合使用,用户可以通过手机远程控制家庭照明、空调和安防系统等。

2. 工业自动化Intel MCU方案可以用于工业自动化系统,实现设备监控和生产管理。

mcu控制原理

mcu控制原理

mcu控制原理摘要:1.MCU 控制原理概述2.MCU 的基本结构和功能3.MCU 的工作原理4.MCU 的控制方式和应用领域正文:【MCU 控制原理概述】MCU 即微控制器单元,是一种集成了CPU、存储器、外设接口等多种功能于一体的微型计算机。

它的出现大大简化了电子设备的设计过程,使得电子设备更加智能化、小型化。

MCU 控制原理主要涉及对微控制器的工作原理、基本结构、功能以及应用领域的理解。

【MCU 的基本结构和功能】MCU 的基本结构包括CPU、存储器和外设接口。

其中,CPU 是MCU 的核心部分,负责程序的执行;存储器主要包括程序存储器和数据存储器,分别用于存储程序和数据;外设接口则负责与外部设备进行通信和控制。

MCU 的主要功能包括:数据处理、程序控制、存储和通信。

数据处理是指MCU 对输入信号进行处理,如放大、滤波等;程序控制是指MCU 根据程序指令执行相应的操作;存储功能是指MCU 将数据和程序存储在相应的存储器中;通信是指MCU 与外部设备进行信息交流和控制。

【MCU 的工作原理】MCU 的工作原理主要基于存储程序原理,即程序和数据一起存储在存储器中。

当MCU 需要执行某个操作时,CPU 会从程序存储器中读取相应的指令,然后根据指令的操作码执行相应的操作。

在这个过程中,数据存储器用于存储程序运行过程中产生的数据。

【MCU 的控制方式和应用领域】MCU 的控制方式主要有两种:集中控制和分布控制。

集中控制是指MCU 对整个系统进行统一的控制和管理;分布控制是指MCU 将部分控制任务分配给其他控制器或设备,实现分级控制。

MCU 的应用领域非常广泛,涵盖了嵌入式系统、自动化控制、智能家居、消费电子等多个领域。

例如,在嵌入式系统中,MCU 常用于控制单片机的工作,实现对硬件设备的控制和管理;在自动化控制领域,MCU 可用于实现对生产线的自动化控制,提高生产效率。

总之,MCU 控制原理主要涉及对微控制器的工作原理、基本结构、功能以及应用领域的理解。

微控制器mcu工作原理

微控制器mcu工作原理

微控制器mcu工作原理微控制器(MCU)是一种集成了中央处理器(CPU)、内存和外设接口的微型计算机系统。

MCU通常用于嵌入式系统,具有小体积、低功耗、低成本的特点。

MCU的工作原理主要包含以下几个方面:1. 中央处理器(CPU):MCU中的CPU负责执行指令、进行数据处理和控制算法。

CPU通过时钟信号来同步操作,按照程序中的指令集执行相应的操作。

2. 存储器:MCU内部包含多种存储器,包括程序存储器(Flash或EEPROM)和数据存储器(RAM)。

程序存储器用于存放程序代码,数据存储器用于存放程序中使用的数据。

存储器的大小和类型根据具体的MCU型号而定。

3. 外设接口:MCU中集成了多种外设接口,包括通用输入输出(GPIO)、模拟输入输出(ADC、DAC)、通信接口(UART、SPI、I2C)、定时器和PWM等。

这些外设接口使MCU能够与外部设备进行数据交换和控制。

4. 中断处理机制:MCU支持中断机制,当外部事件发生时(如按键按下、数据接收完成等),MCU会中断当前的程序执行,转而执行相应的中断服务程序。

中断机制可以提高系统的实时性和响应速度。

5. 时钟系统:MCU需要一个稳定可靠的时钟信号来同步操作。

时钟系统包括主时钟源、时钟分频器、时钟模块等组成,主要用于控制CPU和外设的时钟频率。

MCU的工作原理可以简单概括为:MCU通过CPU执行指令,从程序存储器中获取指令和数据,进行相应的数据处理和控制操作,并通过外设接口与外部设备进行通信和控制。

通过中断机制和时钟系统的支持,MCU能够实现实时性和高效性能的嵌入式系统。

单片机程序架构详解篇

单片机程序架构详解篇

单片机程序架构详解一、前言单片机,也称为微控制器(Microcontroller),是将计算机的体系结构集成到一个芯片上的微型计算机。

由于其体积小、成本低、可靠性高等特点,单片机在工业控制、智能仪表、家用电器等领域得到了广泛应用。

了解单片机的程序架构是编写和优化单片机程序的关键。

二、单片机程序架构概述单片机的程序架构主要由以下几个部分组成:1. 硬件抽象层(HAL):这一层为上层软件提供了一个与硬件无关的接口,使得软件可以独立于硬件进行开发和运行。

HAL层通常包括对单片机各种外设(如GPIO、UART、SPI、PWM等)的操作函数。

2. 系统服务层:这一层提供了系统级的各种服务,如任务调度、内存管理、时间管理等。

这些服务使得上层应用程序可以更加专注于业务逻辑的实现。

3. 应用层:这是最上层,直接面向用户,包含了各种应用程序的逻辑代码。

三、各层详解1. 硬件抽象层(HAL)硬件抽象层(HAL)是单片机程序架构中非常重要的一层,其主要目标是使得硬件相关的操作与具体的硬件实现无关。

这样,当硬件平台发生变化时,只要HAL层设计得当,上层代码就不需要改变。

HAL层通常包括以下内容:* 各种外设寄存器的操作函数:例如,GPIO的输入输出函数、UART的发送接收函数等。

这些函数隐藏了具体的寄存器操作细节,使得开发者只需要关注功能实现而不需要关心底层寄存器的操作。

* 硬件初始化函数:用于在系统启动时对单片机进行初始化,如配置时钟、启动看门狗等。

* 中断处理函数:用于处理单片机的各种中断事件,如定时器溢出、串口接收等。

2. 系统服务层系统服务层提供了单片机操作系统所需的各种服务,如任务调度、内存管理、时间管理等。

这些服务使得上层应用程序可以更加专注于业务逻辑的实现。

以下是一些常见的系统服务:* 任务调度:多任务环境下,任务调度器负责分配CPU时间给各个任务,使得各个任务能够按需运行。

* 内存管理:负责动态内存的分配和释放,如堆和栈的管理。

mcu 工作原理

mcu 工作原理

mcu 工作原理MCU(Microcontroller Unit,微控制器单元)是一种集成电路芯片,内部集成了处理器核心、存储器、输入输出接口和时钟电路等功能。

MCU的工作原理如下:1. 时钟电路:MCU内部包含一个时钟电路,用于提供精确的时钟信号。

时钟信号用于控制MCU的操作和数据传输过程。

2. 处理器核心:MCU内部集成了一颗处理器核心,负责执行指令和处理数据。

处理器核心的类型可以是8位、16位或32位,不同的型号具有不同的计算能力。

3. 存储器:MCU内部包含不同类型的存储器,包括程序存储器(Flash Memory)、数据存储器(RAM)和只读存储器(ROM)。

程序存储器用于存储程序代码,数据存储器用于存储运行时数据,只读存储器用于存储常量数据和系统配置信息。

4. 输入输出接口:MCU通过输入输出接口与外部设备进行数据交换。

输入接口可以接收外部传感器或其他设备的输入信号,输出接口可以控制外部执行器或向其他设备发送数据。

5. 中断系统:MCU内置了中断系统,可以在特定事件发生时中断正在执行的程序,并转而执行中断服务程序。

这种机制可以实现实时控制和响应外部事件的能力。

6. 时序控制:MCU内部的时序控制单元可以根据时钟信号和指令进行时序控制,保证各个功能模块按照正确的顺序和时间进行操作。

7. 低功耗模式:为了节约能源和延长电池寿命,MCU通常具有低功耗模式。

在这种模式下,MCU可以降低工作频率、关闭不必要的功能模块或进入睡眠状态,以减少能耗。

MCU通过上述工作原理,能够实现各种应用需求,如嵌入式系统控制、传感器数据处理、通信接口控制等。

其灵活性和可编程性使得MCU成为广泛应用于各种电子设备和系统的核心组件之一。

微控制单元简介介绍

微控制单元简介介绍
汽车电子与智能交通
汽车电子和智能交通领域对微控制单元的需求也在不断增加,可以 实现车辆控制、安全预警等功能。
与其他技术的融合与协同发展
与人工智能技术的融合
微控制单元可以作为人工智能技术的底层支撑,实现智能控制、预测等功能。
与通信技术的协同发展
微控制单元需要与其他设备进行数据交互,通信技术不断发展可以满足微控制单元之间的高速、可靠 的数据传输需求。
微控制单元简介介绍
汇报人:文小库 2023-11-28
• 微控制单元概述 • 微控制单元的基本组成 • 微控制单元的主要技术特点 • 微控制单元的选型和评估 • 微控制单元的应用案例 • 微控制单元的未来发展趋势
01
微控制单元概述
定义和作用
定义
微控制单元(Microcontroller Unit,MCU)是一种嵌入式 系统,内部集成了一系列计算机外围接口电路、处理器、存 储器和时钟电路等,具有控制、计算和通信能力。
微控制单元的功耗和性能与时钟频率密切相关。通过降低时钟频率,可以降低功 耗并提高程序的执行效率。
低功耗模式
微控制单元通常具有多种低功耗模式(如待机、休眠等),以在不影响性能的情 况下降低功耗。
安全和可靠性设计
加密和安全启动
微控制单元通常采用加密算法对程序进 行保护,并使用安全启动机制来验证程 序的完整性。
不同的处理器具有不同的指令集和性能,选择合适的处理器能够满足应用的需求。
处理器一般具有低功耗、高性能的特点,以满足系统在能量和速度方面的要求。
存储器
存储器是微控制单元中用于存 储程序代码和数据的部件。
存储器可以分为不同的类型, 如ROM、RAM、EEPROM等 ,每种类型的存储器具有不同 的特点和用途。

MCU 架构介绍

MCU 架构介绍

MCU 架构介绍Microcontroller(微控制器)又可简称MCU或μC,也有人称为单芯片微控制器(Single Chip Microcontroller),将ROM、RAM、CPU、I/O集合在同一个芯片中,为不同的应用场合做不同组合控制.微控制器在经过这几年不断地研究,发展,历经4位,8位,到现在的16位及32位,甚至64位.产品的成熟度,以及投入厂商之多,应用范围之广,真可谓之空前.目前在国外大厂因开发较早,产品线广,所以技术领先,而本土厂商则以多功能为产品导向取胜.但不可讳言的,本土厂商的价格战是对外商造成威胁的关键因素.由于制程的改进,8位MCU与4位MCU价差相去无几,8位已渐成为市场主流;针对4位MCU,大部份供货商采接单生产,目前4位MCU大部份应用在计算器、车表、车用防盗装置、呼叫器、无线电话、CD Player、LCD驱动控制器、LCD Game、儿童玩具、磅秤、充电器、胎压计、温湿度计、遥控器及傻瓜相机等;8位MCU大部份应用在电表、马达控制器、电动玩具机、变频式冷气机、呼叫器、传真机、来电辨识器(Caller ID)、电话录音机、CRT Display、键盘及USB等;16位MCU大部份应用在行动电话、数字相机及摄录放影机等;32位MCU大部份应用在Modem、GPS、PDA、HPC、STB、Hub、Bridge、Router、工作站、ISDN电话、激光打印机与彩色传真机;64位MCU大部份应用在高阶工作站、多媒体互动系统、高级电视游乐器(如SEGA的Dreamcast及Nintendo的GameBoy)及高级终端机等。

而在MCU开发方面,以架构而言,可分为两大主流;RISC(如HOLTEK HT48XXX系列)与CISC(如华邦W78系列). RISC (Reduced Instruction Set Computer) 代表MCU的所有指令都是利用一些简单的指令组成的,简单的指令代表 MCU 的线路可以尽量做到最佳化,而提高执行速率,相对的使得一个指令所需的时间减到最短。

mcu原理

mcu原理

mcu原理MCU(单片机)是指微型控制器单元(Microcontroller Unit)的缩写,是一种集成电路芯片,集成了微处理器、存储器和外围设备接口等功能。

它是一种专用的计算机系统,常用于各种嵌入式系统中。

MCU的工作原理可以简单概括为以下几个方面:1. 微处理器核心:MCU的核心是一个微处理器,通常为8位、16位或32位结构,如常见的51系列、AVR系列、ARM系列等。

微处理器负责指令的解码和执行,完成各种算术、逻辑和控制操作。

2. 存储器:MCU内部有多种类型的存储器,包括程序存储器(Flash)和数据存储器(RAM)。

程序存储器用来存储程序代码,数据存储器用来存储运行时的数据。

MCU可以通过加载程序代码到程序存储器中,实现不同的功能。

3. 外设接口:MCU通常集成了多种外设接口,如通用输入输出口(GPIO)、模拟至数字转换器(ADC)、串行通信接口(UART、SPI、I2C)等。

这些接口可以与外部设备进行数据交换,实现与外界的通信。

4. 时钟系统:MCU需要一个稳定的时钟来驱动其各个模块的工作。

一般情况下,MCU内部集成了一个或多个时钟源,并通过时钟分频器将时钟信号分频得到不同的工作频率。

5. 中断系统:MCU具有中断功能,可以在特定的情况下主动中断当前程序的执行,转而去执行中断服务程序。

中断可以来自外部的事件触发,也可以是内部的定时器、计数器等触发。

MCU的工作原理可以简单概括为:根据程序存储器中的指令,微处理器核心进行指令的解码与执行,通过读写数据存储器来完成各种计算和操作,并通过外设接口与外部设备进行数据交换,同时通过中断系统响应特定事件。

整个过程需要一个稳定的时钟来调度和同步各个模块的工作。

通过程序的编写和存储器的加载,实现不同的功能和任务。

mcu基本结构 -回复

mcu基本结构 -回复

mcu基本结构-回复MCU,全称为单片机微控制器(Microcontroller Unit),是一种集成了中央处理器(CPU)、存储器和各种输入输出端口的微型计算机系统。

它广泛应用于各种电子设备中,如家电、汽车、工业控制等领域。

本文将一步一步回答有关MCU基本结构的问题,以帮助读者更好地了解MCU 的工作原理和应用。

第一步:了解MCU的基本核心部分MCU的核心部分是中央处理器(CPU),它负责执行指令和进行运算。

不同的MCU型号可能采用不同的CPU架构,如ARM Cortex-M系列、Intel 8051等。

这些CPU通常具备低功耗、高效能的特点,以适应各种应用场景。

第二步:认识MCU的存储器结构MCU有两种主要类型的存储器:闪存(Flash)和随机存取存储器(RAM)。

闪存用于存储MCU的程序代码和常量数据,而RAM则用于存储变量和临时数据。

闪存通常具备非易失性,即使在断电后也能保留数据。

而RAM则是易失性的,需要持续供电才能保持数据。

第三步:掌握MCU的外设接口MCU的外设接口包括各种输入输出(I/O)端口、通信接口和定时器等。

I/O端口用于与外部设备进行通信,如LED、按键、传感器等。

通信接口包括串口、SPI、I2C等,使MCU能够与其他设备进行数据交换。

定时器用于生成各种精确的时间延迟和周期性事件,常用于控制任务的执行和时序控制。

第四步:解析MCU的电源管理MCU的电源管理是非常重要的,它涉及到功耗和性能的平衡。

MCU 通常拥有多种供电模式,如运行模式、休眠模式和待机模式等。

在不同的模式下,MCU的功耗和性能会有所不同。

通过合理的电源管理策略,可以最大程度地提高MCU的能效。

第五步:认识MCU的中断机制中断是MCU的重要特性之一,它允许MCU在执行当前任务的同时,及时响应外部事件。

MCU可以配置多个中断源,并根据优先级和触发条件来处理中断。

当中断发生时,MCU会暂时中断当前任务,执行相应的中断服务程序(ISR),处理完中断后再回到原有任务的执行。

微控制器mcu的组成

微控制器mcu的组成

微控制器mcu的组成微控制器 MCU(Microcontroller Unit)是一种集成电路芯片,用于控制和处理电子设备中的各种任务。

它通常由以下几个主要部分组成:1. 中央处理器(CPU):这是 MCU 的核心部分,负责执行指令和处理数据。

CPU 可以进行算术运算、逻辑运算、控制流操作等。

2. 存储器:MCU 通常包含一定容量的存储器,用于存储程序代码和数据。

存储器可以分为只读存储器(ROM)和随机存取存储器(RAM)。

3. 输入/输出端口(I/O):MCU 提供了一组输入和输出引脚,用于与外部设备进行通信和交互。

这些引脚可以用于接收输入信号、控制外部设备或发送输出信号。

4. 定时器/计数器:MCU 内置了定时器和计数器模块,用于实现定时功能和计数操作。

它们可以用于产生定时中断、测量脉冲信号等。

5. 串行通信接口:为了与其他设备进行数据交换,MCU 通常具备一些串行通信接口,如 UART(Universal Asynchronous Receiver/Transmitter)、SPI(Serial Peripheral Interface)和 I2C(Inter-Integrated Circuit)等。

6. 模数转换器(ADC):有些 MCU 还集成了 ADC 模块,用于将模拟信号转换为数字信号。

这对于处理传感器数据等应用非常有用。

7. 中断控制器:MCU 具有中断功能,用于处理外部事件和内部定时器等产生的中断请求。

中断控制器负责管理和优先级分配。

8. 时钟系统:MCU 需要一个时钟信号来协调内部的操作。

时钟系统产生时钟信号,并提供给各个模块使用。

除了以上组成部分,不同类型的 MCU 还可能包含其他特定的功能模块,如液晶显示控制器、USB 接口、以太网控制器等,以满足不同应用的需求。

总之,微控制器 MCU 通过集成中央处理器、存储器、输入/输出端口、定时器/计数器等模块,实现了对电子设备的控制和处理功能,是现代电子系统中不可或缺的重要组成部分。

mcu控制原理

mcu控制原理

mcu控制原理摘要:1.MCU 控制原理概述2.MCU 的基本结构3.MCU 的工作原理4.MCU 的控制方式5.MCU 的发展趋势正文:一、MCU 控制原理概述MCU(Microcontroller Unit,微控制器单元)是一种集成了CPU、存储器、外设接口等多种功能于一体的单芯片微型计算机。

它具有体积小、成本低、功耗低、功能强大等特点,被广泛应用于嵌入式系统中,实现对各种设备和系统的自动化控制和智能化管理。

MCU 控制原理主要研究如何通过编程和硬件设计,实现对MCU 的有效控制。

二、MCU 的基本结构MCU 主要由以下几个部分组成:1.CPU:中央处理器,负责程序的执行和数据处理。

2.存储器:包括程序存储器和数据存储器,分别用于存储程序代码和数据。

3.外设接口:提供与外部设备进行数据交换和控制的接口。

4.时钟电路:用于产生MCU 的工作节拍。

5.复位电路:用于实现系统的复位操作。

6.其他:如中断控制器、定时器/计数器等辅助功能模块。

三、MCU 的工作原理MCU 的工作原理主要分为以下几个步骤:1.系统初始化:上电后,MCU 通过内部电路产生复位信号,使整个系统回到初始状态。

2.程序执行:CPU 从程序存储器中读取指令并执行,实现对数据的处理和对外设的控制。

3.数据存储与读写:数据存储器用于存储程序运行过程中产生的数据,同时也可以接受外部设备传输的数据。

4.外设控制:通过外设接口与外部设备进行数据交换和控制,实现设备自动化运行。

5.中断处理:当系统出现异常情况时,如外部设备请求、定时器溢出等,CPU 将暂停当前程序,转去处理异常情况,待处理完毕后,继续执行原先的程序。

四、MCU 的控制方式MCU 的控制方式主要有以下几种:1.程序控制:通过编写程序,实现对MCU 内部模块和外部设备的控制。

2.中断控制:通过设置中断向量表,实现对特定事件的响应和处理。

3.DMA 控制:直接内存访问,实现数据在存储器和外部设备之间的高速传输。

mcu芯片基础知识

mcu芯片基础知识

mcu芯片基础知识MCU芯片是嵌入式系统中常用的一种芯片,也叫微控制器芯片。

它可以集成CPU、RAM、ROM、IO口、定时器、串口、中断控制器等多种功能模块,具备较强的处理能力和扩展性。

MCU芯片采用的是单片集成技术,可以大大降低系统成本和体积,为嵌入式系统的设计提供了更大的灵活性。

在嵌入式系统中,常常需要用到MCU芯片进行控制和处理。

因此,掌握MCU芯片的基础知识对于嵌入式系统的开发和应用非常重要。

MCU芯片的基础知识包括以下几个方面:1. MCU芯片的结构与功能模块:MCU芯片由CPU、存储器、IO口、定时器、串口、中断控制器等多种功能模块组成。

每个模块的功能和特点不同,可以通过这些模块实现输入输出、定时器计数、中断处理、通信等功能。

2. MCU芯片的主频与时钟:MCU芯片的主频指的是CPU的运行速度,单位为MHz。

时钟是MCU芯片内部的一个信号源,用于控制CPU、定时器等模块的运行。

时钟的频率越高,MCU的处理速度就越快。

3. MCU芯片的编程和调试:MCU芯片的编程和调试是开发嵌入式系统的关键环节。

通常采用的编程方式有ISP、ICP等。

调试可以通过JTAG、SWD等方式实现,可以实时监测程序的运行状态和变量值。

4. MCU芯片的应用领域:MCU芯片可以应用于各种嵌入式系统中,如智能家居、工业控制、汽车电子、医疗器械等。

在不同的应用场景中,需要选择不同的MCU芯片来满足不同的要求。

综上所述,MCU芯片的基础知识对于嵌入式系统的开发和应用非常重要。

需要熟悉MCU芯片的结构、功能模块、主频、时钟、编程、调试等方面的知识,才能更好地应用MCU芯片进行嵌入式系统的开发和设计。

(完整word版)典型MCU架构详解与主流MCU介绍

(完整word版)典型MCU架构详解与主流MCU介绍

典型MCU架构详解与主流MCU介绍在前面的介绍中,我们已经了解到MCU就是基于一定的内核体系,集成了存储、并行或串行I/O、定时器、中断系统以及其他控制功能的微型计算机系统,如图4.1是典型的MCU组成框图。

目前,虽然很多厂商采用了ARM内核体系,但是在具体的MCU产品上,各个公司集成的功能差异非常大,形成MCU百花齐放的格局,由于本书的重点是介绍32位MCU,所以我们将重点以恩智浦公司的MCU为例来介绍,这些MCU中,LPC3000、LH7A采用ARM9内核,LPC2000和LH7采用ARM7内核,LPC1000系列采用Cortex-M3或M0内核,通过这几个系列的介绍可以了解MCU的构成和差异。

4.1 恩智浦LPC1000系列MCULPC1000系列MCU是以第二代Cortex-M3为内核的微控制器,用于处理要求高度集成和低功耗的嵌入式应用。

采用3级流水线和哈佛结构,其运行速度高达100MHz,带独立的本地指令和数据总线以及用于外设的第三条总线,使得代码执行速度高达1.25MIPS/MHz,并包含一个支持分支预测的内部预取指单元,特别适用于静电设计、照明设备、工业网络、报警系统、白色家电、电机控制等领域。

LPC1000系列MCU又分为LPC1700系列和LPC1300系列,下面我们分开介绍。

4.1.1 LPC1700系列MCU介绍LPC1700系列ARM是以第二代的Cortex-M3为内核,是为嵌入式系统应用而设计的高性能、低功耗的32位微处理器,适用于仪器仪表、工业通讯、电机控制、灯光控制、报警系统等领域。

其操作频率高达100MHz,采用3级流水线和哈佛结构,带独立的本地指令和数据总线以及用于外设的高性能的第三条总线,使得代码执行速度高达1.25MIPS/MHz,并包含一个支持分支预测的内部预取指单元。

LPC1700系列ARM Cortex-M3的外设组件:最高配置包括512KB片内Flash程序存储器、64KB片内SRAM、8通道GPDMA控制器、4个32位通用定时器、一个8通道12位ADC、一个10位DAC、一路电机控制PWM输出、一个正交编码器接口、6路通用PWM 输出、一个看门狗定时器以及一个独立供电的超低功耗RTC。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

微控制器(MCU)架构介绍微控制器(Microcontroller)又可简称MCU或μC,也有人称为单芯片微控制器(Single Chip Microcontroller),将ROM、RAM、CPU、I/O集合在同一个芯片中,为不同的应用场合做不同组合控制。

微控制器在经过这几年不断地研究、发展,历经4位、8位,到现在的16位及32位,甚至64位。

产品的成熟度,以及投入厂商之多、应用范围之广,真可谓之空前。

目前在国外大厂因开发较早、产品线广,所以技术领先,而本土厂商则以多功能为产品导向取胜。

但不可讳言的,本土厂商的价格战是对外商造成威胁的关键因素。

由于制程的改进,8位MCU与4位MCU价差相去无几,8位已渐成为市场主流;针对4位MCU,大部份供货商采接单生产,目前4位MCU大部份应用在计算器、车表、车用防盗装置、呼叫器、无线电话、CD Player、LCD驱动控制器、LCD Game、儿童玩具、磅秤、充电器、胎压计、温湿度计、遥控器及傻瓜相机等;8位MCU大部份应用在电表、马达控制器、电动玩具机、变频式冷气机、呼叫器、传真机、来电辨识器(Caller ID)、电话录音机、CRT Display、键盘及USB等;16位MCU大部份应用在行动电话、数字相机及摄录放影机等;32位MCU大部份应用在Modem、GPS、PDA、HPC、STB、Hub、Bridge、Router、工作站、ISDN电话、激光打印机与彩色传真机;64位MCU大部份应用在高阶工作站、多媒体互动系统、高级电视游乐器(如SEGA的Dreamcast及Nintendo 的GameBoy)及高级终端机等。

而在MCU开发方面,以架构而言,可分为两大主流;RISC(如HOLTEK HT48XXX系列)与CISC(如华邦W78系列). RISC (Reduced Instruction Set Computer) 代表MCU的所有指令都是利用一些简单的指令组成的,简单的指令代表MCU 的线路可以尽量做到最佳化,而提高执行速率,相对的使得一个指令所需的时间减到最短。

HOLTEK的HT46XX(A/D MCU系列) HT47XX(R to F MCU系列) HT48XX(一般I/O MCU系列) HT49XX(LCD MCU系列) 便是采用RISC 结构来设计。

不管是RISC 或是CISC(Complex Instruction Set Computer),设计MCU的目的便是为人类服务的,对于RISC 来说,因为指令集的精简,所以许多工作都必须组合简单的指令,而针对较复杂组合的工作便需要由『编译程序』(co mpi ler) 来执行,而CISC MCU因为硬件所提供的指令集较多,所以许多工作都能够以一个或是数个指令来代替,compiler 的工作因而减少许多。

<图1:MCU 架构方块示意图。

程序内存程序内存(Program ROM)在微控制器中是只读而不可写入之记忆单元,此内存主要用来放置使用者所开发之程序,而其性质乃属于不常更动或永不变动之资料,微控制器之动作便是依据储存于此区之程序指令运作。

在8 位单芯片中常见的程序内存容量有、IK、2K、4K 及 8K,而通常应用在微控制器的程序内存有下列几种方式,见(表一):)表1:在微控制器的程序内存通常有几种方式。

另外关于程序保密部分,不论是加密或保险丝烧断保护,都是为了防止程序被未授权之使用者窥看、窃取(如反组译程序、修改内容、盗取程序等)。

程序保密这个功能选择只在提供 OTP、开窗型包装、EEPROM 及 Flash ROM 上使用,因为这些 IC 可借由烧录器来回读取程序代码,在Mask 版本则不需要进行程序保密的步骤。

随机存取内存随机存取内存(Random Access Memory;RAM),亦称为读/写内存(Read-Write Memory),常是被用来暂时存放资料、或是程序执行存放资料的地方,用途相当广泛。

以HOLTEK 8位微控制器为例,其容量有64、96、160 及224 个Byte 选择。

累积器累积器(Accumul at or),是MCU 的运作中枢,80%的指令都与累积器有关 ;资料可以被存放在累积器中,直到总线或其它单元准备接受它、或直到程序需要它为止。

》缓存器缓存器(Register)是MCU 内部用来暂时存放资料的地方,每个缓存器的功能各不相同,但却有一共同的特性,就是可以直接读/写,因其位于MCU的内部,故减少了一些不必要的等待及寻址时间,另外有些MCU的I/O Port,也以缓存器型态来直接存取控制。

堆栈及堆栈指针@堆栈(Stack)及堆栈指针(Stack Pointer),堆栈就和盘子一样,一个一个由下往上堆,而取出时则由上一个一个往下拿,不能由中间抽出,因此又称为后进先出队列(Last-In-First-Out Queues)—LIFO。

功能如下:一. 暂时存放PC(Program Count)的值,适用于"子程序呼叫”,或中断发生时将PC 的值暂时储存起来;二. 可视为缓存器使用,以Push,Pop来完成;三. 有些MCU其Stack Level 数是固定的(如HOLTEK μC 系列),有些则可自定。

运算逻辑单元。

运算逻辑单元(Algorithm Logic Unit;ALU),其功能在于执行算术指令及逻辑判断,除了产生结果之外,也产生相关的Flag(Zero、Carry、Borrow、Status),每一个MCU 都不完全一样,尤其是Carry Flag 一定要查看指令解说表。

)输入/输出(I/O Port)在单芯片微电脑应用系统中,I/O的扩充不是目的,而是为了提供外部设备一个输入/输出的信道,作为外界与MCU间的沟通管道。

例如接键盘、显示器、驱动开关控制或测量等,在I/O扩充时必须考虑与之相连接的外围设备硬件电路特性,如:电位匹配、干扰抑制、驱动能力(如Source,Sink能力)等。

微控制器在I/O 埠方面备有多种电路形式,其中有多端口可以经由软件以位单位来设定输出/入方向。

各埠附加大电流、高耐压的缓冲器,以直接驱动LED与高功率晶体管,以及做模拟讯号的输入之用。

定时器、定时器定时器(Time Counter)、定时器(Timer),由外加振荡晶体,经分频电路来提供MCU 数种不同的时基(Time Base)。

常应用于:!一. 时钟之时基(如1sec、500ms、、等);二. PWM(Pulse Width Modul at ion)之Time Base;三. Key S can;四. LED Scan;五. Frequency output;…六. Pulse Reading;七. APO (Auto Power OFF)等。

计数器计数器(Event Counter)专用于累计外部的事件个数,可能为Pulse 或其它资料,也可用以产生正确的时间延迟。

常应用于:一、另一种Time Base,外加固定频率; 二、计数器; 三、可规划成另一种立即中断输入;四、计速器(Speed Meter)、转速表(Tachometer)。

中断》中断(Interrupt)用来处理立即事件、或列为优先处理之事件,负责时间计数器超时中断、及外部事件产生中断请求等工作。

大部分微控制器的中断处理系统是多层的,内设有中断优先级电路,以决定先后顺序。

常应用于:一、MCU 呈被动Standby 状态(Halt-Stop),由外加信号来Wakeup;二、需要立即处理(传感器、开关、警报器、电源故障预警器); 三、需要一个固定间隔来处理(Display ,Key Scan ,Read-Time Clock); 微控制器上的外围资源看了这么多微控制器的的基本架构后,让我们继续来了解微控制器还可以加挂那些外围资源,以扩充、延伸其功能。

串行输出(Serial I/O)。

微控制器内含Serial I/O是为了提供对外部外围Device 的通讯管道,各家种类不同,常见的有以下几种:◆UART(Universal Asynchronous Receiver Transmitter):Intel, Atmel;◆USART(Universal Synchronous/Asynchronous ReceiverTransmitter ):Siemens;◆SPI(Serial Peripheral Interface):Motorola;—◆SCI(Sertal Communications Interface):这是UART的加强版;◆I2C bus(lnter Integrated Circuit bus):Philips;◆Microwire/Plus:National Semiconductor;液晶驱动装置(LCD Driver)【在显示接口上,LCD(Liquid Crystal Display)是常运用的显示装置,例如在一些多功能的电话、数字温度计、呼叫器、大哥大、掌上型游戏机以上皆可以发现它的踪迹。

因此内含LCD 驱动线路的微控制器运用相当广泛,有两种驱动方式可供选用:Segment 和Dot Matrix,例如:之前流行的宠物蛋是使用Dot Matrix 的LCD 显示器;日系的微控制器厂商提供多样内含LCD 驱动装置的微控制器可供选用,另外HOLTEK HT49XX 系列也提供LCD 驱动装置的微控制器。

萤光管驱动装置(VFT Driver)LCD 显示器在无光源或无背光的环境下,我们即无法读取显示器之内容,而VFT 显示器可提供高亮度、且色彩多变化的视觉效果,常应用于高级的家电产品上,如:碟影机、DSP均衡器。

要求炫丽输出效果的产品,在微控制器的选择上VFT(Vacuum Fluor esc ent Tube)Driver 是重要的资源之一。

]OSD对于电视及监视器人性化接口是不可缺少的功能之一,OSD(On Scr een Display)部分显示回路为接收水平同步信号(H-Sync)及垂直同步信号(V-Sync),再将信号透过RGB 及Blanking 将屏幕信息送出,其显示颜色至多可达八种。

各微控制器指令执行速率会造成OSD的显示行数及字段的不同,显示行数由二行至数十行,字段则由15~26 个字符或更多,通常执行速率较快者可显示较多的行数、字段,速率较慢者在显示上会有直接的受限。

模拟转换数字接口(ADC)由于微控制器诸多应用上,需要侦测外部环境状况,做为处理数据上的参考,如在TV 应用方面其调谐器(Tuner)之自动频率控制(Auto Frequency Control)讯号,即为电压讯号,其它如温度之侦测也多是转换为电压讯号,所以模拟/数字转换(Analog to Digital Converter)的应用在工业及消费电子上都很广泛。
