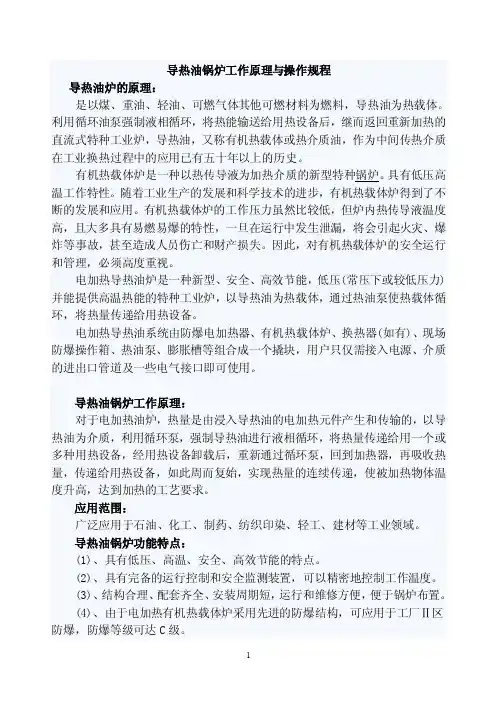

导热油锅炉‎工作原理与‎操作规程导热油炉的‎原理:是以煤、重油、轻油、可燃气体其‎他可燃材料‎为燃料,导热油为热‎载体。

利用循环油‎泵强制液相‎循环,将热能输送‎给用热设备‎后,继而返回重‎新加热的直‎流式特种工‎业炉,导热油,又称有机热‎载体或热介‎质油,作为中间传‎热介质在工‎业换热过程‎中的应用已‎有五十年以‎上的历史。

有机热载体‎炉是一种以‎热传导液为‎加热介质的‎新型特种锅炉。

具有低压高‎温工作特性‎。

随着工业生‎产的发展和‎科学技术的‎进步,有机热载体‎炉得到了不‎断的发展和‎应用。

有机热载体‎炉的工作压‎力虽然比较‎低,但炉内热传‎导液温度高‎,且大多具有‎易燃易爆的‎特性,一旦在运行‎中发生泄漏‎,将会引起火‎灾、爆炸等事故‎,甚至造成人‎员伤亡和财‎产损失。

因此,对有机热载‎体炉的安全‎运行和管理‎,必须高度重‎视。

电加热导热‎油炉是一种‎新型、安全、高效节能,低压(常压下或较‎低压力)并能提供高‎温热能的特‎种工业炉,以导热油为‎热载体,通过热油泵‎使热载体循‎环,将热量传递‎给用热设备‎。

电加热导热‎油系统由防‎爆电加热器‎、有机热载体‎炉、换热器(如有)、现场防爆操‎作箱、热油泵、膨胀槽等组‎合成一个撬‎块,用户只仅需‎接入电源、介质的进出‎口管道及一‎些电气接口‎即可使用。

导热油锅炉‎工作原理:对于电加热‎油炉,热量是由浸‎入导热油的‎电加热元件‎产生和传输‎的,以导热油为‎介质,利用循环泵‎,强制导热油‎进行液相循‎环,将热量传递‎给用一个或‎多种用热设‎备,经用热设备‎卸载后,重新通过循‎环泵,回到加热器‎,再吸收热量‎,传递给用热‎设备,如此周而复‎始,实现热量的‎连续传递,使被加热物‎体温度升高‎,达到加热的‎工艺要求。

应用范围:广泛应用于‎石油、化工、制药、纺织印染、轻工、建材等工业‎领域。

导热油锅炉‎功能特点:(1)、具有低压、高温、安全、高效节能的‎特点。

导热油锅炉操作规程(3篇)

导热油锅炉操作规程(3篇)

导热油锅炉操作规程导热油锅炉是一种常见的工业锅炉设备,其具有高热效率、温度稳定性好等优点,在许多行业中被广泛应用。

为了确保设备的安全运行,减少事故的发生,以下是导热油锅炉的操作规程。

一、设备检查和准备工作1. 操作人员在操作前应检查锅炉设备是否处于正常工作状态,如有异常情况应及时处理。

2. 检查燃油、导热油、水位、压力等介质的储量是否充足,并及时补充。

3. 检查锅炉及其管道连接是否有泄漏现象,并采取措施修复。

4. 检查锅炉的各项仪表是否正常,如液位计、压力表、温度计等。

二、开启设备1. 先将点火系统处于可用状态,并确保点火系统的电源开关处于关闭状态。

2. 开启给水泵,使锅炉的水位保持在正常范围内。

3. 打开燃油系统设备,点火系统和燃油系统设备应独立,分别打开开关。

先打开点火系统设备,再打开燃油系统设备。

4. 打开导热油循环泵,使导热油循环。

三、启动锅炉1. 首先打开排烟风扇,排除燃烧过程中的烟雾,确保燃烧稳定。

2. 将温度控制器调至设定温度,待导热油温度达到设定温度时,打开燃油调节装置,逐渐增加燃油供给量,使燃烧充分。

3. 检查燃烧情况,如有异常情况应及时调整燃油供给和风量。

4. 当导热油温度达到设定温度后,即可正常运行。

四、运行过程中的注意事项1. 运行过程中,操作人员应随时注意控制参数的变化,确保温度、压力等参数在正常范围内。

2. 定期检查油泵、燃烧器等设备的运行情况,如发现异常应及时进行维修和更换。

3. 注意导热油的水分含量,过高的水分含量可能导致设备损坏,应及时排除水分。

4. 定期检查排烟管道的状况,确保畅通。

五、停机操作1. 关闭燃油供给系统,使燃烧逐渐停止。

2. 关闭导热油循环泵,停止导热油的循环。

3. 关闭给水泵,停止给水。

4. 关闭排烟风扇,停止排烟。

5. 关闭电源开关,切断电源。

六、事故处理1. 若发现燃烧不稳定、温度异常升高或下降等情况,应立即停机检查并及时处理。

2. 在设备发生漏电、泄漏、燃烧事故等情况时,应立即切断电源,并采取相应的安全措施。

有机热载体(导热油炉)烘炉操作规程

有机热载体(导热油炉)烘炉操作规程

有机热载体(导热油)炉烘炉操作规程
(新建、改造、大修)
新安装的砌有砖墙的锅炉、炉拱重砌或大修后的锅炉,因炉墙内含有大量的水分,需要使其干燥硬化,方能投入使用。

如果未经缓慢干燥而直接运行,则在炉膛温度迅速提高的情况下,锅炉炉墙中水分迅速蒸发,进而由于蒸汽的急速膨胀,导致炉墙及炉拱产生变形或者裂缝,甚至塌落。

因此,对于新安装的砌有砖墙的锅炉、炉拱重砌或大修后的锅炉,烘炉是正式投入运行前必不可少的一道程序。

烘炉前应做好下列工作:
1、检查相应的阀门开关是否正确,拆卸油泵放油阀以及炉体放油阀,并用薄铝片盖在下法兰上,注意观察烘炉时出水量的大小。

2、准备好足够的木材(不允许有铁钉,以免卡住炉排,发生故障)和烘炉用拔火工具。

3、安装好温度测量仪表。

烘炉时切忌急躁而不适当的加大火势。

烘炉初期,炉墙和炉拱应在较低的温度下均匀地烘烤,然后缓慢地提高烘烤温度。

烘炉注意事项:
1、烘炉温升每小时不应超过10度,最高烟温不超过160度,如炉墙特别潮湿,应适当减慢温升速度。

2、烘炉过程中,应有专人负责操作,经常检查炉墙的烘干程度及炉墙各部分的变化。

3、在烘炉期间,须定期转动炉排,以防烧坏。

4、烘炉过程中,必须按烘炉升温规定的时间与温度掌握温升速度,不允许忽高忽低,更不允许运行中间中断烘炉,同时做好温升记录。

1。

导热油炉操作法

导热油炉操作法

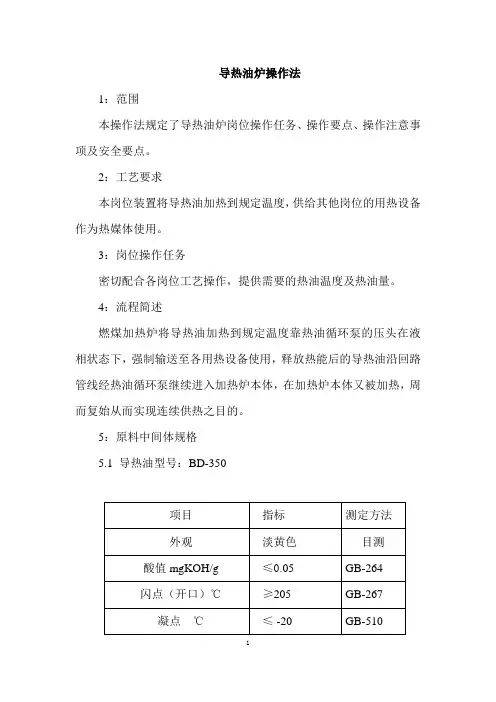

导热油炉操作法1:范围本操作法规定了导热油炉岗位操作任务、操作要点、操作注意事项及安全要点。

2:工艺要求本岗位装置将导热油加热到规定温度,供给其他岗位的用热设备作为热媒体使用。

3:岗位操作任务密切配合各岗位工艺操作,提供需要的热油温度及热油量。

4:流程简述燃煤加热炉将导热油加热到规定温度靠热油循环泵的压头在液相状态下,强制输送至各用热设备使用,释放热能后的导热油沿回路管线经热油循环泵继续进入加热炉本体,在加热炉本体又被加热,周而复始从而实现连续供热之目的。

5:原料中间体规格5.1 导热油型号:BD-3505.2使用后的导热油分析指标5.2.1导热油的闪点(按《石油产品闪点与燃点测定法》GB267-88测定)变化超过原指标的20%,应停止使用,进行更换或再生。

5.2.2 导热油的残碳值(按《石油产品残碳测定法》GB268-87测定)一般应控制在0.02w%,当超过1.5 w %,应再生处理,否则不应继续使用。

5.2.3 导热油的酸值(按《石油产品酸值测定法》GB264-83测定)一般应低于0.02mgKOH/g,如超过0.5mgKOH/g时,导热油应停止使用。

5.2.4 导热油粘度(按《石油产品运动粘度测定法和动力粘度计算法》GB265-88测定)变化超过原指标的15%时,应再生处理,否则不应继续使用。

6:正常工艺指标一览表系统工作压力:≤0.6MPa导热油炉出口温度:≤320℃膨胀槽液位:1/2~2/3膨胀槽油温:≤60℃循环压差:0.18~0.2 MPa7:操作方法7.1 开车前的准备工作7.1.1 检查并调节管路系统各有关阀门,启动注油泵,向膨胀槽及系统加注导热油,并开启管道放空阀门排除空气,同时全面检查管路系统有无渗漏现象。

7.1.2 试运转鼓风机、引风机、热油循环泵、出渣机、上煤机、炉排调整箱及电器仪表是否完好。

7.1.3 检查膨胀槽中的油位是否在1/2~2/3处,使控制柜上的低液位报警红灯刚好消失。

小型导热油锅炉安全操作规程

小型导热油锅炉安全操作规程

小型导热油锅炉安全操作规程一、导热油锅炉的启动和停机操作规程1. 启动操作规程a. 检查导热油锅炉的内外部管道、压力表、温度表等设备,确保完好无损。

b. 检查导热油锅炉的燃料供应,确保燃料充足并且质量合格。

c. 打开导热油锅炉的进水阀,注入适量的水,然后关闭进水阀。

d. 打开锅炉排气阀,将空气排出,直到排出清洁的热油为止。

e. 打开导热油锅炉的点火器,在操作台上设定所需的温度和压力。

f. 打开引风机和点火器,点火启动导热油锅炉。

g. 检查导热油锅炉的运行状态,确保温度和压力在正常范围内。

2. 停机操作规程a. 在停机前先关闭导热油锅炉的点火器。

b. 关闭引风机,停止供给空气。

c. 关闭导热油锅炉的燃料阀,停止供给燃料。

d. 关闭锅炉排气阀,停止排气。

e. 等待导热油锅炉的温度和压力下降到安全范围后,打开排水阀排放剩余的热油。

f. 关闭导热油锅炉的电源,完成停机操作。

二、导热油锅炉的日常检查和维护规程1. 每天的检查a. 检查导热油锅炉的压力表和温度表,确保工作状态正常。

b. 检查导热油锅炉的燃料供应,确保充足且质量合格。

c. 检查导热油锅炉的排气阀,确保畅通无阻。

d. 检查导热油锅炉的安全阀,确保正常工作。

e. 检查导热油锅炉的管道接口和密封件,确保无泄漏。

f. 检查导热油锅炉的燃料阀和水阀,确保操作灵活可靠。

2. 每月的维护a. 清洗导热油锅炉的燃烧室和烟道,确保无积灰和沉渣。

b. 检查导热油锅炉的电气设备,确保电源线路完好并且不漏电。

c. 检查导热油锅炉的控制系统,确保各项设备工作正常。

d. 根据使用情况,更换导热油锅炉的滤网和油嘴,防止污垢堆积和堵塞。

e. 检查导热油锅炉的泄漏情况,及时修复漏点和堵漏。

三、导热油锅炉的事故处理和紧急情况应对规程1. 油泄漏事故处理a. 在发生油泄漏时,立即切断导热油锅炉的电源。

b. 采取措施防止溢油扩散,使用吸油纸、油毡等材料进行吸油处理。

c. 定位泄漏点,修复导热油锅炉的损坏部件。

导热油炉操作步骤

导热油炉操作步骤

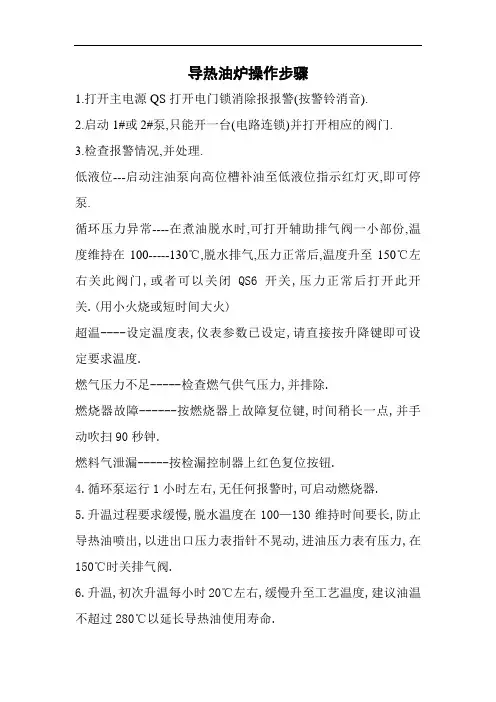

导热油炉操作步骤1.打开主电源QS打开电门锁消除报报警(按警铃消音).2.启动1#或2#泵,只能开一台(电路连锁)并打开相应的阀门.3.检查报警情况,并处理.低液位---启动注油泵向高位槽补油至低液位指示红灯灭,即可停泵.循环压力异常----在煮油脱水时,可打开辅助排气阀一小部份,温度维持在100-----130℃,脱水排气,压力正常后,温度升至150℃左右关此阀门,或者可以关闭QS6开关,压力正常后打开此开关.(用小火烧或短时间大火)超温----设定温度表,仪表参数已设定,请直接按升降键即可设定要求温度.燃气压力不足-----检查燃气供气压力,并排除.燃烧器故障------按燃烧器上故障复位键,时间稍长一点,并手动吹扫90秒钟.燃料气泄漏-----按检漏控制器上红色复位按钮.4.循环泵运行1小时左右,无任何报警时,可启动燃烧器.5.升温过程要求缓慢,脱水温度在100—130维持时间要长,防止导热油喷出,以进出口压力表指针不晃动,进油压力表有压力,在150℃时关排气阀.6.升温,初次升温每小时20℃左右,缓慢升至工艺温度,建议油温不超过280℃以延长导热油使用寿命.7.运行时,检查油管,油泵运行情况,消除不安全因素.8.降温,停止燃烧器运行,循环泵连续工作至油温降至100℃以下时,停油泵,切断电源.9.燃烧器每连续工作12小时,停机10分钟.10.另有燃烧器故障处理请看故障处理提示.电控柜结构示意图QS主电源 QF11#泵动力电 QF2#泵动力电KA1----KA9中间继电器 TA电流互感器QF3注油泵动力 QF4燃烧器动力电QS1(L11线)控制面板电源QS2(71#线)低液位开关QS3L(00#线)抽风机电源 QS4(195#线)供油仪表电源QS5(197#线)回油仪表电源 QS6(185#线)循环压力异常电源KT1(1#)泵时间继电器 KT2(2#)泵时间继电器KT3进出口压力异常继电器 KT4喇叭长短声响继电器KT5手动吹扫90秒1#泵动力示意图 2#泵注油泵动力KM1兖流接触器 KM4 KT7FR1热继电器 FR2 FR3KM2 KM3 KM5 KM6。

导热油炉操作规程

导热油炉操作规程

导热油炉操作规程
一、启动前检查
1、加热炉及其周围是否清洁、无杂物,检查炉体、燃烧器、控制器、看火孔、烟(囱)道等是否正常;
2、倒通工艺设备及流程,检查膨胀箱油位是否正常1/4-1/2 液位以上位置,温度计、压力表等是否正常;
3、接通加热炉控制柜电源,检查电压是否正常,检查指示灯及各显示仪表是否正常;
4、调整气体主减压阀、次减压阀,使压力控制为0.005 MPa。

二、启动
1、启动导热油循环泵(运一备一,参见水泵操作规程),启泵后正常循环0.5小时左右使压力平稳;
2、按燃烧器启动按钮,观察炉膛火焰燃烧是否正常,若不点火,应在排除故障后,再次启动燃烧器。

三、锅炉停机操作
1、正常关闭
①逐渐降低温度,关闭燃烧器,停止燃烧;
②待热油温度降至70℃以下,停止热油循环泵运行(参见水泵操作规程);
③关闭总电源,交接班记录。

2.紧急停机
如果因紧急情况紧急停机时,应迅速关闭燃烧器,同时沿燃烧器铰轴将燃烧器移开,让炉子和烟囱形成自然通风状态,将炉膛内的蓄热散发,以便导热油自然冷却,防止过热。

四、注意事项
1、巡检时注意导热油炉周围是否有泄漏,附近应有配置足够的油类及电器类的消防器材,不准用水作为灭火剂;
2、导热油的最高工作温度不得超过300℃,确保导热油在高温下循环良好;
3、膨胀槽不得参与系统试压,膨胀箱的溢流管和排气管不应配备阀门;正常工作时,膨胀槽内导热油应处于约1/2左右;
4、当锅炉关闭时,导热油的温度必须降至70℃以下方可停止热油循环泵运行;
5、如果燃烧器没有正常点燃,应立即关闭燃气阀,在启动燃烧器和重新点火之前,检查并排除故障。

关于导热油炉的正确操作流程及注意事项

关于导热油炉的正确操作流程及注意事项

是以煤、重油、轻油、可燃气体其他可燃材料为燃料,导热油为热载体。

利用循环油泵强制液相循环,将热能输送给用热设备后,继而返回重新加热的直流式特种工业炉,导热油,又称有机载体或热介质油,作为中间传热介质在工业换热过程中的应用已有五十年以上的历史。

导热油炉是一种以热传导液为加热介质的新型特种锅炉。

具有低压高温工作特性。

随着工业生产的发展和科学技术的进步,有机热载体炉得到了不断的发展和应用。

导热油炉的工作压力虽然比较低,但炉内热传导液温度高,且大多具有易燃易爆的特性,一旦在运行中发生泄漏,将会引起火灾、爆炸等事故,甚至造成人员伤亡和财产损失。

因此,对有机热载体炉的安全运行和管理,必须高度重视。

现将燃煤液相有机热载体炉的安全操作规程介绍如下:一、点火升温(一)有机热载炉投入运行前的必备条件1、办理有机热载体炉登记手续,领取使用登记证。

新炉安装后应经当地锅炉检验所检查验收合格,使用单位填好“锅炉登记卡”,到当地质量技术监督局锅炉安全监察部门办理登记手续,领取使用登记证。

无证炉不得投入运行。

2、司炉人员应经质量技术监督部门考核,持有《热载体炉司炉操作证》,司炉人员除了符合工业锅炉司炉工条件外,还应经过热载体炉专门知识培训。

3、使用单位应有健全的管理制度及安全操作规程。

(二)点火前的准备工作1、有机热载炉内、外部的检查和准备,包括:有机热载炉内部残存水已放尽、吹干;炉膛内杂物清除干净;各检查孔、人孔等都已密闭,使用填料符合热载体炉介质要求。

安全附件和保护装置的检查1) 压力表弯管前端的针形阀或截止阀处全开状态。

压力表精度、量程、表盘直径符合要求,无压力时指针回零。

2) 液位计放油管阀门处关闭状态,放液管已与储存罐正确联接。

3) 温度计及自动记录仪表已校验合格;超温超压报警、自动连锁保护装置已投入,电器控制各接点无异常。

4) 燃烧通风设备检查,无异常。

2.介质化验及冷态循环有机热载炉使用的热传导液质量合格,对热载体锅炉安全运行关系极大,所以,应先对使用的热传导液取样化验或有供应方的相关质量证明,应明确:1) 热传导液最高使用温度是否与有机热载体炉供热条件一致。

导热油炉工艺流程

导热油炉工艺流程

导热油炉工艺流程导热油炉是一种间接加热设备,通过导热油的介质将热能传递给加热对象。

下面是导热油炉的工艺流程。

首先,导热油炉需进行准备工作。

清洁炉体内部和外部,确保没有杂物和污垢,防止对设备的正常运行产生影响。

检查炉体内部的连接管道和阀门是否处于正常状态,确保热能传递的畅通无阻。

接下来,将导热油加入炉体。

打开导热油供应管道的阀门,将导热油注入炉体,直至液位达到预设位置。

然后,关闭阀门并检查液位计的读数,确保导热油的用量符合要求。

之后,进行点火和燃烧。

打开点火系统的开关,将点火火焰引导到油气混合器中,同时打开油气流量控制阀和点火火焰调节阀,使油气和空气混合并点燃。

点火成功后,逐步将火焰调节阀打开,控制燃烧温度和火焰大小,以满足设定要求。

燃烧过程中,需要监测炉体的燃烧情况和温度变化。

通过温度传感器和液位计对导热油炉的温度和液位进行实时监测。

若温度过高或液位过低,应及时调整火焰大小和油气流量,使温度和液位保持在正常范围内。

待加热对象需要加热时,将加热对象安装至炉体。

打开炉体的出口阀门,使导热油流动至加热对象,开始进行加热。

通过控制管道中导热油的流量和温度,以控制加热对象所需的加热功率和温度。

加热过程中,保持监测系统的工作,实时监测加热对象的温度变化。

根据监测结果,及时调整火焰大小和导热油的流量,以及时满足设定的加热要求,并避免温度超标或温度过低。

加热完成后,关闭炉体的出口阀门,停止导热油的流动。

调低火焰大小,使炉体温度逐渐降低。

在温度降至安全范围后,关闭点火系统的开关,切断点火火焰。

最后,对导热油炉进行维护和保养。

清洗炉体内部的沉积物和碳烟,保持炉体的清洁。

检查炉体的连接和阀门是否正常,若有问题及时修理或更换。

定期更换导热油和过滤器,保持导热油的清洁和性能稳定。

以上就是导热油炉的工艺流程。

通过严格控制炉体温度和加热对象温度,可以安全、高效地进行加热,满足工业生产的需要。

同时,定期维护和保养导热油炉,可以延长设备寿命,提高设备的可靠性和稳定性。

导热油工艺流程图

导热油工艺流程图

导热油工艺流程图
导热油工艺流程是一种应用于工业生产中的热传导媒体,可以将热能快速、高效地传递到需要加热的设备或物料中。

下面将介绍一下导热油工艺流程的基本步骤。

首先,在导热油工艺流程中,需要有导热油设备,如导热油锅炉。

导热油锅炉是一种能够将热能转化为导热油温度的设备,通过燃烧燃料或利用电力等方式将能源转化为热能,并加热导热油。

其次,通过管道系统将加热好的导热油输送到需要加热的设备或物料中。

管道系统需要经过绝热处理,以确保导热油在传输过程中尽量减少能量损失。

在管道系统中,通常还会配备一些阀门和流量计等设备,用于调节和控制导热油的流量和温度。

当导热油到达需要加热的设备或物料时,会通过热交换的方式将热能传递给设备或物料。

这个过程可能是直接的热传递,也可能是通过换热器实现的间接热传递。

热传递的过程中,导热油会将热能传递给设备或物料,而自身温度会降低。

最后,经过热交换后的导热油会重新返回到导热油锅炉,再次进行加热过程。

在导热油返回到锅炉之前,通常还需要经过一些净化过程,如过滤、除氧等操作,以确保导热油的清洁程度和性能。

整个导热油工艺流程是一个循环过程,通过不断的加热和传热,实现热能在设备和物料之间的传递和利用。

在实际应用中,还
需要根据具体的工艺要求和设备特点,进行合理的设计和优化。

总的来说,导热油工艺流程是一种高效、可靠的热传导方式,适用于各种需要加热的工业领域,如化工、制药、食品等。

通过合理的设计和操作,可以确保导热油的稳定性和可靠性,提高工业生产的效率和质量。

导热油炉工艺流程安全操作规定

导热油炉工艺流程安全操作规定

导热油炉工艺流程安全操作规定引言导热油炉是一种常见的工业设备,用于加热各种物料。

在使用过程中,如果不注意安全操作规定,极易引起火灾、爆炸等严重事故。

因此,建立科学的操作规定和安全制度,加强操作人员的安全意识和技能培训,是保证设备安全运行的关键。

工艺流程导热油炉工艺流程包括油炉加热系统、油炉循环系统、油炉排放系统等三部分。

具体流程如下:油炉加热系统油炉加热系统包括燃油系统、点火系统、油泵系统等。

具体流程如下:1.装填燃油:将燃油加入油罐中,以满足油炉加热的需要。

2.油泵输送:启动油泵,将燃油从油罐中抽取,并输送到燃烧器中。

3.燃烧器点火:通过点火系统将燃烧器中的燃油点燃,释放热量,使油炉开始加热。

油炉循环系统油炉循环系统包括循环泵和导热油管道等。

具体流程如下:1.循环泵输送:启动循环泵,将导热油从油炉中抽取,并通过导热油管道输送至需要加热的设备或工艺中。

2.设备加热:导热油通过加热设备并回流至油炉,形成循环。

油炉排放系统油炉排放系统包括废气排放系统和排污系统。

具体流程如下:1.废气排放:将油炉产生的废气排放到烟囱中,避免废气对环境造成污染。

2.排污处理:将油炉产生的废水和固体废物进行收集、处理和清理,避免对环境造成污染。

安全操作规定为确保导热油炉安全运行,必须贯彻以下安全操作规定:燃油安全操作1.燃油的存储、加注、运输等操作必须符合国家有关规定,严禁超负荷运输、超时加注和无证进货。

2.燃料油罐、燃烧器等设施必须定期进行检查和维护,确保设备完好无损。

3.燃油泵等设备要经常检查、保养,及时发现故障并及时维修。

维修过程中应按照相关操作规程进行维修操作。

导热油加热操作1.循环泵、加热设备、燃烧器等设备在运行前必须检查,确保设备和管道清洁、无异物。

2.加油、清理、维修必须停止设备,并进行全部安全措施与培训。

3.维修人员必须穿戴个人防护用品,维修完后须进行测试,确认设备符合使用标准。

废气、污水处理1.废气的排放应符合国家有关规定,废气排放口应离开办公区,应选择适当的供氧机构。
