Ansoft分析频率选择表面FSS
FSS仿真方法_西电培训
HFSS 中与FSS结构设计相关的功能特点（三）
¾ 强大的自适应网格剖分能力：自动调整网格剖分使其满足对模型电性
能求解的需要，大大减少了设计者的工作量，降低了对设计经验的要求。
初始网格
自适应加密后的网格
¾ 专为工程设计量身定制的收敛精度控制：可实时显示并更新自适应求解的结果
¾ 矩阵求解结果 ¾ 场解
矩形阵
¾ 三角形阵
Master / Slave
Master / Slave
¾ 任意三角形阵
¾ 六角形阵
Master / Slave
HFSS的算法与网格剖分技术是其灵活的组阵能力的保证！
FSS设计
单元选型与设计 组阵设计 共形FSS
FSS的常见共形载体
FSS求解配合Screening Impedance 边界条 件处理整机RCS仿真时的进气道
名词缩写表
¾ AMC ¾ EBG ¾ FDTD ¾ FEM ¾ FSS ¾ PBG ¾ PML
Artificial magnetic conductor（人工磁导体） Electromagnetic bandgap（电磁带隙） Finite-difference time-domain（时域有限差分法） Finite Element Method（有限元法） Frequency selective surface （频率选择性表面） Photonic bandgap（光子带隙） Perfect match layer（理想匹配层）
画向量格
Floquet设置步骤2－指定单元相位延迟
¾设定扫描角或者相移
¾扫描角度设定与LBCs同步
Floquet设置步骤3－求解模式设定
Floquet port 的模式
fss 频率选择表面
fss 频率选择表面空气中的声音，让人们生活在昏暗中，仿佛每个人都有各自的声音，这些声音汇集在一起，混合在一起，就像繁复的钟声，寻求着一种新的平衡。
这就是fss频率选择表面的概念。
FSS频率选择表面是一种革新性的声音处理技术，它可以将多种声音源，如噪声、语音、乐器声等，组合在一起，形成一种清晰、纯净的声音，令人耳目一新。
FSS频率选择表面的实际应用，有助于加强对声音的控制，提高声音的质量和效果，为噪声控制和环境保护奠定基础。
FSS频率选择表面的设计是基于人类听觉系统和心理学原理。
在实际应用中，它将多达十余种不同的声源，经过高精度处理，形成一个均衡、统一的声音。
这种技术可以有效地消除噪音，改善声音的体验，提升音乐的表现力，改善动态平衡，使声音变得柔和自然，使播放环境更加舒适、更加安静。
另外，FSS频率选择表面也具备完备的安全功能，可以鉴别恶意的声音，消除有害的高频信号，抑制传播途中的噪声污染，使其不会影响后续传播。
这种技术对于音乐制作和广播录音也极为重要，可以提供一个舒适、安静的环境，改善音质，使声音更加清晰、自然，令人耳目一新。
FSS频率选择表面的应用不仅仅体现在日常的音频处理手段上，还可以用于复杂的超音速飞行计算中。
在此，自动化频率选择技术可以实现针对不同深度和噪声级别的自动调节，使飞行更加安全、舒适，从而大大提高飞行效率。
FSS频率选择表面在航空行业也是一种新兴的技术，可以有效消除超音速飞行途中的噪声污染，提高飞行效率，确保飞行安全。
总之，FSS频率选择表面的技术已经得到了广泛的应用，它不仅能够提升声音的质量和效果，还可以有效消除噪声，改善环境，为人们的安全生活奠定基础。
FSS频率选择表面将继续在未来发挥重要作用，为人们带来更加优质的声音体验，为改善空气污染作出应有的贡献。
带阻频率选择表面的设计详细教程
带阻频率选择表面的设计详细教程
1 引言
频率选择表面（FSS）是二维周期阵列结构，它由周期性排列的金属贴片单元或在金属屏上周期性排列的孔径单元构成。
这种表面可以在单元谐振频率附近呈现全反射（贴片型）或全传输特性（孔径型），分别称为带阻或带通FSS。
实际的带阻段是由一层或多层被介质层分开的FSS贴片层组成。
为了FSS的频率响应相对于入射角和极化的稳定性，金属贴片层通常镶嵌在多层介质层里。
另外，两层或多层FSS贴片层背靠背叠加在一起可以产生很好的通带特性（平坦的通带，陡降的边带）。
2 带阻频率选择表面的设计
通常的带阻滤波器是由两层FSS金属层和中间的介质层组成。
中间的介质片决定了传输曲线通带的平坦性，FSS金属层决定了传输曲线的带宽和谐振频率。
介质片的厚度和介电常数非常重要。
介质片的厚度典型的被取在0.5，是阻带中心的波长。
两个FSS层之间的介质层提高了带阻滤波器相对于入射角的稳定性。
尽管从稳定性的角度看，介电系数的值越高越好，但是高的值也引入了高的传输损耗。
这样，根据设计需要，必须对介电系数的取值做综合的考虑。
fss 频率选择表面
fss 频率选择表面自20世纪90年代以来，由于通信技术的迅猛发展，对于传输容量和信道带宽的要求也不断提高。
因此，发展具有高效率传输和较高频率容量的技术是研究者们不断努力的方向。
传统的技术如多输入多输出（MIMO）和正交分频多路复用（OFDM）仍然在通信领域有着重要的地位，但是在获得高的功率接收方面，仍存在一定的不足。
为了解决这一问题，FSS率选择表面技术（FSSs）应运而生。
它是一种能够给定信号源提供可用频率的表面结构，有可能完全屏蔽高场强的信号，而只接收低场强的信号。
这一技术具有有效的接收功率和较高的频率容量的特点，为了更好的发挥它的作用，通常会结合其他技术，如MIMO、OFDM等来实现高性能传输。
首先，FSSs一种表面结构，利用放射性元件的折射反射原理，让指定的信号从接受方法反射到发射方，从而实现高效传输。
它通常具有较大的电磁反射系数，和较佳的发射特性，这意味着即使在恶劣环境中也能够提供较好的性能。
其次，FSSs以提供高效率的信号传输。
由于它能够给定信号源提供可用频率，从而实现高的体积效率和较高的频率容量。
它允许按照特定频率频道来分别发射和接收信号，并且能够同时在空间和频率域上对信号进行频率选择，可以在限制射频噪声和干扰的情况下实现高效传输。
最后，FSSs有较高的安全性。
由于它可以在指定的频率频道上检测传播信号，而只要在频率上瞄准低场强的信号，就可以使高场强的信号被完全屏蔽，这就有助于防止发射方的信号被拦截。
事实上，FSSs经成为研究者们的重点，不仅在传统的通信技术中发挥着重要的作用，而且在5G、6G、甚至未来的技术中也将发挥重要的作用。
它可以提供更大的传输容量和更高的信道带宽，为下一代传输技术的发展奠定基础。
由此可见，FSS率选择表面技术是对传输容量和信道带宽要求的有效技术，它能够应对不断变化的技术环境，为未来的通信系统提供更高的可靠性和节约资源的发展方向。

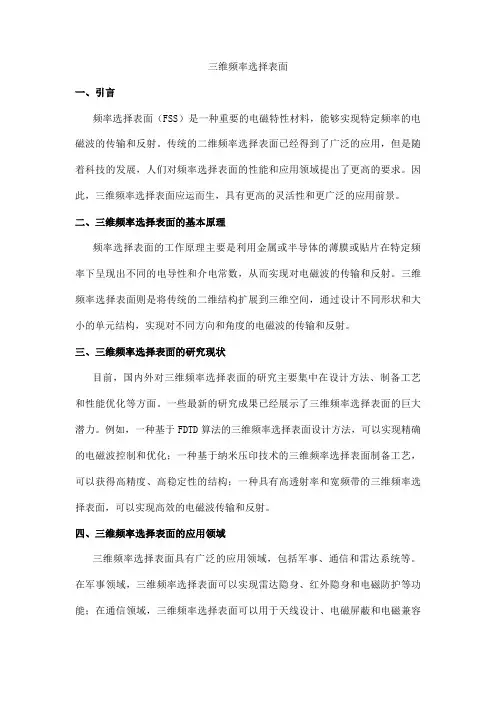

三维频率选择表面
三维频率选择表面一、引言频率选择表面（FSS）是一种重要的电磁特性材料，能够实现特定频率的电磁波的传输和反射。
传统的二维频率选择表面已经得到了广泛的应用，但是随着科技的发展，人们对频率选择表面的性能和应用领域提出了更高的要求。
因此，三维频率选择表面应运而生，具有更高的灵活性和更广泛的应用前景。
二、三维频率选择表面的基本原理频率选择表面的工作原理主要是利用金属或半导体的薄膜或贴片在特定频率下呈现出不同的电导性和介电常数，从而实现对电磁波的传输和反射。
三维频率选择表面则是将传统的二维结构扩展到三维空间，通过设计不同形状和大小的单元结构，实现对不同方向和角度的电磁波的传输和反射。
三、三维频率选择表面的研究现状目前，国内外对三维频率选择表面的研究主要集中在设计方法、制备工艺和性能优化等方面。
一些最新的研究成果已经展示了三维频率选择表面的巨大潜力。
例如，一种基于FDTD算法的三维频率选择表面设计方法，可以实现精确的电磁波控制和优化；一种基于纳米压印技术的三维频率选择表面制备工艺，可以获得高精度、高稳定性的结构；一种具有高透射率和宽频带的三维频率选择表面，可以实现高效的电磁波传输和反射。
四、三维频率选择表面的应用领域三维频率选择表面具有广泛的应用领域，包括军事、通信和雷达系统等。
在军事领域，三维频率选择表面可以实现雷达隐身、红外隐身和电磁防护等功能；在通信领域，三维频率选择表面可以用于天线设计、电磁屏蔽和电磁兼容等方面；在雷达系统领域，三维频率选择表面可以用于雷达信号处理、目标识别和跟踪等方面。
五、三维频率选择面的挑战与解决方案尽管三维频率选择表面具有广泛的应用前景，但也面临着一些挑战，如制造工艺、性能提升和应用拓展等。
针对这些问题，可以采取一些解决方案，如采用先进的纳米压印技术实现高精度结构制备；通过优化设计方法和制备工艺提高三维频率选择表面的性能；拓展三维频率选择表面的应用领域，如生物医学、环境监测等领域。
含各向异性介质衬底频率选择表面的直线法分析
文章编号:100526122(2006)0120048204含各向异性介质衬底频率选择表面的直线法分析3林宝勤,徐利军,袁乃昌(国防科技大学电子科学与工程学院微波技术中心,长沙410073)摘 要: 运用直线法对一以单轴各向异性介质层为衬底的频率选择表面(FSS)进行了分析,考虑到介质层的各向异性,文中对直线法的常用方式作出了一定的修改,并详细介绍了整个方法实现过程。
最后,对几套不同介电参数的FSS进行了计算,考虑了介质衬底的各向异性对FSS电磁特性的影响。
关键词: 频率选择表面,介质各向异性,直线法Analysis of Frequency Selecti ve Surfaces withUn i a xi a l An isotropi c SubstrateL I N Bao2q i n,XU L i2jun,Y UAN Na i2chang(Institute of Electronic Science and Engineering,NUD T,Changshai410073,China)Abstract: The scattering of electr omagnetic waves fr om Frequency Selective Surfaces(FSS)with uniaxial anis otr op ic substrates is investigated by means of the M ethod of L ines.The Method of L ines is modified because of the dielectric anis ot2 r opy and the p r ocess of the method is p resented in detailed.Finally,Some FSS with different dielectric para meters are com2 puted,and the influence of dielectric anis otr opy on the electr omagnetic characteristics of FSS is considered.Key words: Frequency selective surfaces(FSS),D ielectric anis otr opy,Method of line引 言频率选择表面(FSS)是一种周期性的平面结构,对不同频段的入射电波具有有选择性的反射或透射特性,因而在卫星、雷达以及现代通信系统中得到了广泛应用[1～4]。
基于HFSS和ADS仿真软件的频率选择表面教学探索
基于HFSS和ADS仿真软件的频率选择表面教学探索基于HFSS和ADS仿真软件的频率选择表面教学探索摘要：本文介绍了基于HFSS和ADS仿真软件的频率选择表面（Frequency Selective Surface，FSS）教学探索。
首先，对FSS的基本原理进行了简要介绍，着重阐述了其在无线通信、雷达系统和微波天线等领域的应用。
然后，针对FSS的设计与工程问题，我们结合HFSS和ADS两款仿真软件，进行了一系列实验和探索，包括FSS的设计与优化、特性分析和性能测试等。
最后，我们总结了本次探索的经验和收获，并对FSS的研究和应用前景进行了展望。
关键词：频率选择表面；HFSS；ADS；无线通信；雷达系统；微波天线1. 引言频率选择表面是一种具有特殊结构和周期性布置的表面材料，能够在特定频率范围内选择性地通过或反射电磁波。
由于其较高的频率选择性和紧凑的结构特点，FSS在无线通信、雷达系统和微波天线等领域具有广泛的应用潜力。
然而，由于FSS设计和工程问题的复杂性，许多学生在学习和掌握FSS的过程中面临困难。
因此，本文基于HFSS和ADS仿真软件，尝试探索一种新的FSS教学方法，旨在提高学生的学习兴趣和实践能力。
2. FSS的应用和原理2.1 无线通信领域FSS在无线通信领域的应用主要集中在天线和终端设备方面。
通过设计合适的FSS结构，可以实现天线的宽带性能和阻塞频段选择，提高天线收发能力。
2.2 雷达系统领域FSS在雷达系统中的应用主要体现在反射面和散射体方面。
通过合理设计FSS反射面的结构和参数，可以改变雷达系统的工作频率和波束方向，提高雷达系统的性能和探测能力。
2.3 微波天线领域FSS在微波天线中的应用主要集中在增益和频率选择性方面。
通过引入FSS结构，可以获得较高的天线增益和选择性频率特性，提高微波天线的性能。
3. HFSS和ADS仿真软件的应用3.1 FSS的设计与优化通过HFSS仿真软件，可以对FSS的电磁场分布、S参数和功率反射系数进行仿真和分析。
带阻频率选择表面的设计
带阻频率选择表面的设计
1 引言
频率选择表面(FSS)是二维周期阵列结构，它由周期性排列的金属贴片单元或在金属屏上周期性排列的孔径单元构成。
这种表面可以在单元谐振频率附近呈现全反射(贴片型)或全传输特性(孔径型), 分别称为带阻或带通FSS。
实
际的带阻段是由一层或多层被介质层分开的FSS 贴片层组成。
为了FSS 的频率
响应相对于入射角和极化的稳定性，金属贴片层通常镶嵌在多层介质层里。
另外，两层或多层FSS 贴片层背靠背叠加在一起可以产生很好的通带特性(平坦
的通带，陡降的边带)。
2 带阻频率选择表面的设计
通常的带阻滤波器是由两层FSS 金属层和中间的介质层组成。
中间的介
质片决定了传输曲线通带的平坦性，FSS 金属层决定了传输曲线的带宽和谐振频率。
介质片的厚度和介电常数非常重要。
介质片的厚度典型的被取在0.5
,
是阻带中心的波长。
两个FSS 层之间的介质层提高了带阻滤波器相对于入射
角的稳定性。
尽管从稳定性的角度看，介电系数的值越高越好，但是高的值也引入了高的传输损耗。
这样，根据设计需要，必须对介电系数的取值做综合的考虑。
本文的目标是设计一个FSS 结构能够通过信号在GPS & DCS1800 移动
通信频段并且拒绝在更高频段的信号。
它包括两层被一片泡沫垫片隔开的FSS。
圆形环状的单元块形状被选择因为它的好频带稳定性。
FSS 金属层被嵌
在介电系数
为3.5 损耗因数为0.0026 的聚酰亚胺膜层上。
泡沫垫片的厚度被取接近0.5。
基于HFSS的频率选择表面设计与优化
基于HFSS的频率选择表面设计与优化基于HFSS的频率选择表面设计与优化摘要: 频率选择表面(FSS)是一种能够选择性地通过或反射指定频段电磁波的微型结构。
本文旨在介绍基于高频电磁场模拟软件(HFSS)的频率选择表面设计与优化过程。
通过HFSS软件的模拟分析，可以实现对FSS的性能评估和优化。
采用该方法不仅可以提高FSS的选择性能，还能节约设计成本和缩短开发周期。
一、介绍频率选择表面是一种用于控制电磁波在不同频段的透射和反射的微型结构。
它通过制备针对特定频段的结构，实现在其他频段上表现为反射或透射。
FSS在通信、电磁兼容性以及天线设计等领域具有广泛的应用。
在设计FSS时，如何能够准确地预测其性能表现是一个重要的问题。
二、HFSS的原理HFSS是一种基于有限元法的高频电磁场模拟软件。
它可以用于分析和优化各种微型结构与射频器件。
HFSS使用了Maxwell 方程组的数值解法，可以准确地模拟电磁场的分布和传输特性。
HFSS广泛应用于天线设计、微波电路设计以及高频器件的仿真分析等方面。
三、FSS设计与优化过程1. 定义设计目标：首先需要确定FSS设计的目标，例如需要选择特定频段的电磁波、控制透射和反射等。
2. 几何建模：使用HFSS软件进行几何建模，将FSS结构导入软件，并设置相应的材料参数和界面条件。
3. 模拟设置：确定FSS的工作频率范围，设置适当的场激励方式和约束条件。
4. 模拟分析和评估：对FSS结构进行电磁场模拟分析，评估FSS的性能表现。
通过分析得到的S参数、功率透射谱和功率反射谱等，可以对FSS的性能进行定量评估。
5. 优化设计：根据分析结果，对FSS的几何参数进行调整和优化，例如单位单元的大小、周期、材料参数等。
6. 重复模拟与优化：根据优化设计结果，重复进行模拟与优化步骤，直到达到设计目标。
四、应用案例假设需要设计一个工作频率为5GHz的FSS结构，实现对其他频段电磁波的选择性传输。
首先，在HFSS软件中进行几何建模，设定频率范围为4-6GHz，并设置TE10场激励。
fss 频率选择表面
fss 频率选择表面今天，我们将一起来讨论“FSS频率选择表面”。
FSS（复杂表面波导）频率选择表面是一种微纳米技术，它可以用来改变和控制电磁波的传播。
它是一种大面积、弹性和低成本的电磁掩模，可以用来控制或分离空间频谱上的信号。
FSS可以用来创建高分辨率的电磁模拟，以进行复杂的天线和电磁参数测量。
这种技术可以极大地提高通信系统的信号传输效率，并最大限度地减少多普勒效应对信号质量的负面影响。
FSS频率选择表面也可以用于改善无线电视系统的信号效率，以及从电磁目标和多路径干扰中获取有效信息。
FSS频率选择表面由大量的空间频率分布的结构组成。
它们常常由金属网格或复杂的带状结构组成，并通过两个特定的基本几何特征进行表征，即平均轮廓和平均孔径尺度。
为了实现高效的电磁模拟，FSS表面需要仔细地设计，以使其在指定频率范围内具有良好的反射和屏蔽性能。
在FSS频率选择表面的设计中，需要考虑常数、频率和尺寸效应。
通常情况下，FSS表面的大小被定义为由频率决定的特定尺寸，并考虑其他因素，如表面的大小和结构的形状。
设计过程还包括确定使用的材料，因为材料可以影响表面的性能。
FSS频率选择表面的制造也是一个重要的步骤，通常包括特殊的制造技术或复杂的空间结构。
制造过程可以采用多种技术，其中包括纳米技术、微型加工技术，以及激光刻蚀技术等。
此外，FSS频率选择表面的测试和评估也是重要的，它能够提供有关性能的准确信息。
这包括测量反射系数和屏蔽系数，并确定表面是否能够在预定义的范围内实现有效的电磁模拟。
从以上内容可以看出，FSS频率选择表面是一种优秀的电磁模拟技术，它可以通过改善无线电视系统的信号传输效率和提高通信系统的信号传输性能来改善网络质量。
但是，这需要设计、制造和测试步骤，以确保FSS表面能够实现有效的电磁模拟。
频率选择表面大范围角度入射时稳定中心频率的方法
频率选择表面大范围角度入射时稳定中心频率的方法
贾宏燕;高劲松;王艳红
【期刊名称】《微波学报》
【年(卷),期】2007(23)6
【摘要】在频率选择表面(FSS)的应用中,往往涉及到大范围角度入射的情况,此时
中心频率变得不稳定,会随着入射角度的变化而发生漂移。
本文针对此问题,在TE
波大范围角度入射FSS时,提出了一种实现中心频率稳定性的方法。
计算结果表明,随着入射角度的变化合理调整电介质的介电常数可以使FSS获得稳定的中心频率。
此方法可以应用在曲面FSS上以减小中心频率对角度的敏感性,以球壳上应用的FSS为例,给出了应用模型。
【总页数】4页(P7-9)
【关键词】频率选择表面(FSS);中心频率;电介质介电常数
【作者】贾宏燕;高劲松;王艳红
【作者单位】中国科学院长春光学精密机械与物理研究所;长春理工大学理学院【正文语种】中文
【中图分类】TN011
【相关文献】
1.变入射角度和频率时的声障板的优化设计方法 [J], 曹宇;杨士莪
