筏板钢筋马凳筋设计实例
抗浮锚杆钢筋兼做车库筏板马镫钢筋
抗浮锚杆钢筋兼做车库筏板马镫钢筋
1.1抗浮锚杆车库马镫钢筋优化原做法
车库基础筏板采用C16钢筋马凳，连接方式为焊接；马凳筋高度H=板厚-保护层厚度-上部钢筋直径-下部钢筋直径；马凳横向间距1000mm；纵向通长设置；相邻马凳纵筋之间采用接焊或绑扎连接。
车库筏板马凳做法
1.2抗浮锚杆车库筏板马镫筋优化做法
根据现场进行优化处理：
1、计算抗浮锚杆钢筋在筏板的弯折位置，并进行统一量尺标线；
2、采用小型全自动手提钢筋电动液压弯曲机进行弯折处理；
3、局部支撑强度不足处进行补强处理；。
234筏板马凳钢筋方案改

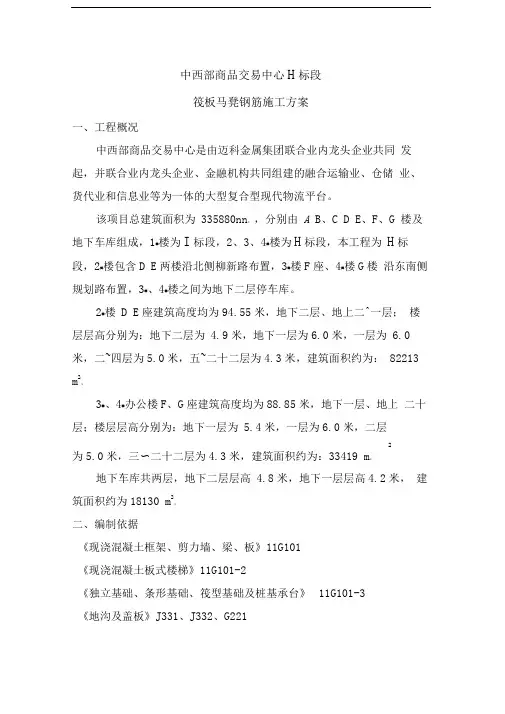

中西部商品交易中心H标段筏板马凳钢筋施工方案一、工程概况中西部商品交易中心是由迈科金属集团联合业内龙头企业共同发起，并联合业内龙头企业、金融机构共同组建的融合运输业、仓储业、货代业和信息业等为一体的大型复合型现代物流平台。
该项目总建筑面积为335880nn，，分别由A B、C D E、F、G 楼及地下车库组成，1#楼为I标段，2、3、4#楼为H标段，本工程为H标段，2#楼包含D E两楼沿北侧柳新路布置，3#楼F座、4#楼G楼沿东南侧规划路布置，3#、4#楼之间为地下二层停车库。
2#楼D E座建筑高度均为94.55米，地下二层、地上二^一层；楼层层高分别为：地下二层为4.9米，地下一层为6.0米，一层为6.0米，二~四层为5.0米，五~二十二层为4.3米，建筑面积约为：82213 m2，3#、4#办公楼F、G座建筑高度均为88.85米，地下一层、地上二十层；楼层层高分别为：地下一层为5.4米，一层为6.0米，二层2为5.0米，三〜二十二层为4.3米，建筑面积约为：33419 m，地下车库共两层，地下二层层高4.8米，地下一层层高4.2米，建筑面积约为18130 m2，二、编制依据《现浇混凝土框架、剪力墙、梁、板》11G101《现浇混凝土板式楼梯》11G101-2《独立基础、条形基础、筏型基础及桩基承台》11G101-3《地沟及盖板》J331、J332、G221《防空地下室结构设计》FG01-05《型钢混凝土组合机构构造》04SG523中西部商品交易中心H标段施工图设计要求。
三、马凳钢筋的选择因图纸未明确规定马凳筋的使用规格，结合工程实际以及以往的施工经验，制定关于本工程钢筋工程中2#、3#、4#楼及地下车库马凳筋的使用，钢筋型号为三级钢直径为32mm间距为1200mm马凳筋支撑均采用东西方向、南北方向双向布置。
1.混凝土梁高在1.2米及以上者，梁两侧均增加梁钢筋斜撑固定，斜撑筋直径为32mm上部焊接固定在面筋处，下部固定于地面，与地面成45°夹角，支撑点间距1200mm2.梁下部设计有双排钢筋时，且上排钢筋无法与箍筋连接固定时，需增设垫筋，其计算长度L=B-5cm （B为梁宽），垫筋直径25mm 梁长（跨间长度）三6米时，按四处计；梁长＞6米时，按五处计。
大面积混凝土筏板_钢筋支架及马镫施工方案

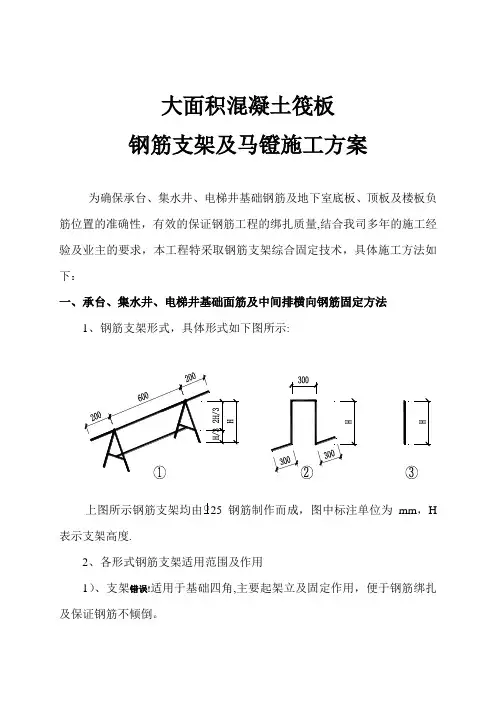

大面积混凝土筏板钢筋支架及马镫施工方案为确保承台、集水井、电梯井基础钢筋及地下室底板、顶板及楼板负筋位置的准确性，有效的保证钢筋工程的绑扎质量,结合我司多年的施工经验及业主的要求，本工程特采取钢筋支架综合固定技术，具体施工方法如下：一、承台、集水井、电梯井基础面筋及中间排横向钢筋固定方法1、钢筋支架形式，具体形式如下图所示:上图所示钢筋支架均由25钢筋制作而成，图中标注单位为mm，H 表示支架高度.2、各形式钢筋支架适用范围及作用1）、支架错误!适用于基础四角,主要起架立及固定作用，便于钢筋绑扎及保证钢筋不倾倒。
2)、支架错误!适用于基础边缘及中间部位,主要起架立作用，便于钢筋绑扎。
3)支架错误!适用于钢筋绑扎完毕后加焊于错误!、错误!支架间，加强基础钢筋的整体稳定性，确保钢筋位置准确性.3、各形式钢筋支架的布设1)、单层钢筋支架平面布置单层钢筋支架平面布置示意图2）、双层或多层钢筋支架布置二层钢筋支架平面布置示意图中间层钢筋支架平面布置示意图（注：当为三层以上时，相邻层○2、○3支架交错布置）顶层钢筋支架平面布置示意图多层钢筋支架立面布置示意图（注：当为三层以上时，中间相邻层错误!、错误!支架交错布置）以上图示均为钢筋支架布设示意图,实际施工过程中可根据实际情况适当调整，但各支架间距应控制在1m以内.二、地下室底板、顶板及楼板负筋固定方法1、钢筋支架形式,具体形式如下图所示:上图所示钢筋支架由16、14钢筋制作而成,16钢筋支架用于地下室底板、顶板负筋，14钢筋支架用于楼板负筋，图中标注单位为mm，H表示支架高度.2、钢筋支架的平面布置地下室底板或顶板及楼板负筋支架间距为1m,呈梅花形布置,实际施工过程中可根据实际情况适当调整，但各支架间距应控制在1m以内。
(详见附图）三、钢筋支架制作及使用说明1、制作钢筋支架时，应结合施工图纸综合考虑结构部位、构件尺寸等关键因素，严格控制钢筋支架的制作高度。
大面积混凝土筏板_钢筋支架及马镫施工方案
大面积混凝土筏板钢筋支架及马镫施工方案为确保承台、集水井、电梯井基础钢筋及地下室底板、顶板及楼板负筋位置的准确性，有效的保证钢筋工程的绑扎质量，结合我司多年的施工经验及业主的要求，本工程特采取钢筋支架综合固定技术，具体施工方法如下：一、承台、集水井、电梯井基础面筋及中间排横向钢筋固定方法1、钢筋支架形式，具体形式如下图所示：上图所示钢筋支架均由】25钢筋制作而成，图中标注单位为mm, H 表示支架高度。
2、各形式钢筋支架适用范围及作用1）、支架□适用于基础四角，主要起架立及固定作用，便于钢筋绑扎及保证钢筋不倾倒2）、支架C2适用于基础边缘及中间部位，主要起架立作用，便于钢筋绑扎。
工13）支架G 适用于钢筋绑扎完毕后加焊于O 1、②支架间，加强基础钢筋 的整体稳定性，确保钢筋位置准确性。
3、各形式钢筋支架的布设 1）、单层钢筋支架平面布置单层钢筋支架平面布置示意图2）、双层或多层钢筋支架布置g oTL -oggO• JT 7Ogru • —110001000100010004 T卜- J E--------------------- t二层钢筋支架平面布置示意图Og B ■!JL —gO JLJLA1000 ・----------- ----JL1000 1000 1000中间层钢筋支架平面布置示意图（注：当为三层以上时，相邻层O 2、㊂支架交错布置）100010001000------ t----------------------- “顶层钢筋支架平面布置示意图••慕础垫层多层钢筋支架立面布置示意图（注：当为三层以上时，中间相邻层O 2、包支架交错布置）以上图示均为钢筋支架布设示意图，实际施工过程中可根据实际情况适当调整，但各支架间距应控制在1m以内二、地下室底板、顶板及楼板负筋固定方法1、钢筋支架形式，具体形式如下图所示:上图所示钢筋支架由丨16、丨14钢筋制作而成，丨16钢筋支架用于地下室底板、顶板负筋，丨14钢筋支架用于楼板负筋，图中标注单位为mm, H 表示支架高度。
大面积混凝土筏板_钢筋支架及马镫施工方案
大面积混凝土筏板钢筋支架及马镫施工方案为确保承台、集水井、电梯井基础钢筋及地下室底板、顶板及楼板负筋位置的准确性，有效的保证钢筋工程的绑扎质量，结合我司多年的施工经验及业主的要求，本工程特采取钢筋支架综合固定技术，具体施工方法如下：一、承台、集水井、电梯井基础面筋及中间排横向钢筋固定方法1、钢筋支架形式,具体形式如下图所示:上图所示钢筋支架均由25钢筋制作而成,图中标注单位为mm,H表示支架高度。
2、各形式钢筋支架适用范围及作用1）、支架错误!适用于基础四角,主要起架立及固定作用，便于钢筋绑扎及保证钢筋不倾倒。
2）、支架错误!适用于基础边缘及中间部位，主要起架立作用,便于钢筋绑扎。
3）支架○3适用于钢筋绑扎完毕后加焊于错误!、错误!支架间，加强基础钢筋的整体稳定性，确保钢筋位置准确性.3、各形式钢筋支架的布设1）、单层钢筋支架平面布置单层钢筋支架平面布置示意图2)、双层或多层钢筋支架布置二层钢筋支架平面布置示意图中间层钢筋支架平面布置示意图(注：当为三层以上时，相邻层○，2、错误!支架交错布置）顶层钢筋支架平面布置示意图多层钢筋支架立面布置示意图（注:当为三层以上时，中间相邻层错误!、错误!支架交错布置) 以上图示均为钢筋支架布设示意图，实际施工过程中可根据实际情况适当调整,但各支架间距应控制在1m以内。
二、地下室底板、顶板及楼板负筋固定方法1、钢筋支架形式,具体形式如下图所示:上图所示钢筋支架由16、14钢筋制作而成，16钢筋支架用于地下室底板、顶板负筋,14钢筋支架用于楼板负筋，图中标注单位为mm，H 表示支架高度。
2、钢筋支架的平面布置地下室底板或顶板及楼板负筋支架间距为1m，呈梅花形布置，实际施工过程中可根据实际情况适当调整，但各支架间距应控制在1m以内。
（详见附图）三、钢筋支架制作及使用说明1、制作钢筋支架时，应结合施工图纸综合考虑结构部位、构件尺寸等关键因素,严格控制钢筋支架的制作高度.2、钢筋绑扎过程中，应严格按照图纸及施工方案进行钢筋支架的布设,不同形式及高度的钢筋支架不得混用，确保钢筋位置的准确性。
钢筋马镫方案
本工程筏板基础内钢筋绑扎中均采用现场焊制钢筋马凳，马凳钢筋均为C25钢筋焊制，2500mm厚筏板中间配置一层C12@300钢筋网片，中间层钢筋网片支撑筋用C14钢筋支撑。600-900mm厚筏板基础钢筋马凳布置排距为1500mm。2000mm和2500mm厚筏板基础钢筋马凳布置排距为1200mm。马凳钢筋形式详见附图：
基础马节第四条规定，基础马凳钢筋需进行现场清点计量，基础钢筋绑扎完毕后，隐蔽前需经施工、监理、建设单位三方对现场马凳钢筋进行现场计量。
基础顶面钢筋马凳支设加固方案
一、工程概况：
柏林世贸中心工程为一商业综合体项目，包括一商务办公楼项目及一酒店项目及周边裙房和地下车库工程，总建筑面积86879.54㎡。商务办公楼项目地下2层，地上29层，酒店项目地下2层，地上28层。商务办公楼及酒店工程基础均为筏板基础，基础厚度：框架柱部位筏板2000mm,中心剪力墙部位筏板2500mm厚。2000mm筏板基础配筋为上下均配置双向C25@150钢筋，2500mm筏板配置下皮双向C32@150钢筋，上皮配置双向C28@150钢筋网片，中间设置一道C12@300钢筋网片。主楼周边车库基础形式为条基，独立柱基及部分筏板基础，车库筏板基础厚度为600mm、800mm和900mm厚三种形式。600mm厚筏板上下层均配置双向C16@200钢筋网片，800mm厚筏板上下层配置双向C22@100钢筋网片；900mm厚筏板配置上下层双向C20@200钢筋网片。酒店及商务办公及车库筏板基础砼等级均为C40 P8。
筏板内钢筋马凳布置示意图基础马凳加固措施为保证基础马登筋整体稳固性2500mm基础筏板马登放置后在边跨和中间跨设置加强跨加强跨按照以下措施进行加固边跨一跨马凳沿四周和南北跨中间一跨马凳筋在中间层钢筋网片支撑筋c14处将加强跨内马凳全部连成整体以加强支撑刚度为保证马登钢筋的整体稳固加强跨钢筋底脚与底板主筋点焊固定操作电焊工必须为持证人员其他马凳底脚钢筋与主筋绑扎固定
大面积混凝土筏板_钢筋支架及马镫施工方案
大面积混凝土筏板钢筋支架及马镫施工方案为确保承台、集水井、电梯井基础钢筋及地下室底板、顶板及楼板负筋位置的准确性，有效的保证钢筋工程的绑扎质量，结合我司多年的施工经验及业主的要求，本工程特采取钢筋支架综合固定技术，具体施工方法如下：一、承台、集水井、电梯井基础面筋及中间排横向钢筋固定方法1、钢筋支架形式，具体形式如下图所示：上图所示钢筋支架均由25钢筋制作而成,图中标注单位为mm，H表示支架高度.2、各形式钢筋支架适用范围及作用1)、支架错误!适用于基础四角，主要起架立及固定作用,便于钢筋绑扎及保证钢筋不倾倒。
2)、支架错误!适用于基础边缘及中间部位，主要起架立作用,便于钢筋绑扎。
3）支架错误!适用于钢筋绑扎完毕后加焊于错误!、错误!支架间，加强基础钢筋的整体稳定性,确保钢筋位置准确性。
3、各形式钢筋支架的布设1)、单层钢筋支架平面布置单层钢筋支架平面布置示意图2）、双层或多层钢筋支架布置二层钢筋支架平面布置示意图中间层钢筋支架平面布置示意图（注：当为三层以上时，相邻层错误!、错误!支架交错布置）顶层钢筋支架平面布置示意图多层钢筋支架立面布置示意图(注:当为三层以上时,中间相邻层错误!、错误!支架交错布置）以上图示均为钢筋支架布设示意图,实际施工过程中可根据实际情况适当调整，但各支架间距应控制在1m以内。
二、地下室底板、顶板及楼板负筋固定方法1、钢筋支架形式,具体形式如下图所示：上图所示钢筋支架由16、14钢筋制作而成,16钢筋支架用于地下室底板、顶板负筋,14钢筋支架用于楼板负筋,图中标注单位为mm，H表示支架高度。
2、钢筋支架的平面布置地下室底板或顶板及楼板负筋支架间距为1m，呈梅花形布置，实际施工过程中可根据实际情况适当调整，但各支架间距应控制在1m以内.(详见附图)三、钢筋支架制作及使用说明1、制作钢筋支架时，应结合施工图纸综合考虑结构部位、构件尺寸等关键因素,严格控制钢筋支架的制作高度。
翰骊国际筏板_钢筋支架及马镫施工方案
钢筋支架及马凳筋施工方案为确保地下裙楼承台、防水板；集水井、电梯井基础钢筋及主楼地下室底板、顶板及板筋位置的准确性,有效的保证钢筋工程的绑扎质量，结合我司多年的施工经验及业主的要求，本工程特采取钢筋支架综合固定技术，具体施工方法如下：一、承台、集水井、电梯井基础面筋及中间排横向钢筋固定方法1、钢筋支架形式,具体形式如下图所示：上图所示钢筋支架均由25钢筋制作而成，图中标注单位为mm，H 表示支架高度.2、各形式钢筋支架适用范围及作用1）、支架错误!适用于基础四角,主要起架立及固定作用，便于钢筋绑扎及保证钢筋不倾倒。
2）、支架错误!适用于基础边缘及中间部位，主要起架立作用，便于钢筋绑扎.3）支架错误!适用于地下车库底板钢筋加强基础钢筋的整体稳定性，确保钢筋位置准确性。
3、各形式钢筋支架的布设1）、基础筏板钢筋支架平面布置钢筋支架平面布置示意图以上图示均为钢筋支架布设示意图,实际施工过程中可根据实际情况适当调整，但各支架间距应控制在1m以内.二、地下室顶板及楼板负筋固定方法1、钢筋支架形式，具体形式如下图所示:上图所示钢筋支架由16、14钢筋制作而成，16钢筋支架用于地下室底板、顶板负筋，14钢筋支架用于楼板负筋，图中标注单位为mm，H表示支架高度。
2、钢筋支架的平面布置地下室底板或顶板及楼板负筋支架间距为1m,呈梅花形布置，实际施工过程中可根据实际情况适当调整，但各支架间距应控制在1m以内。
三、钢筋支架制作及使用说明1、制作钢筋支架时，应结合施工图纸综合考虑结构部位、构件尺寸等关键因素，严格控制钢筋支架的制作高度.2、钢筋绑扎过程中，应严格按照图纸及施工方案进行钢筋支架的布设，不同形式及高度的钢筋支架不得混用，确保钢筋位置的准确性。
3、板面负筋支架下应垫设砂浆垫块,以防止板底出现露筋现象，避免因露筋出现锈蚀而影响正常建筑物的正常使用。
附图一双向通长板面负筋支架平面布置示意图附图一非双向通长板面负筋支架平面布置示意图。
马凳筋做法
工程名称 落堤城中村改造 永威·梅隆郡一期项目 编 号 交底日期 2018-10-16
施工单位 中铁建设集团有限公司
分项工程名称 交底摘要
钢筋马凳施工技术交底
页 数
共2页 第2页
签 字 栏
交底人
审核人
图2-1楼板钢筋马凳及安放
3、注意事项
（1）自本交底下发之日起，所有钢筋马凳按此交底加工。
（2）所上报钢筋料单中须列明钢筋马凳。
（3）所有钢筋马凳优先使用废料进行加工，禁止直接截取钢筋原材。
（4）要求钢筋马凳焊接牢固，加工完成后，经项目部验收合格后方可用于作业面。
马凳筋施工方案(2)
施工方案报审表工程名称:青岛碧桂园地块二(18#-26#楼高层区）工程青岛碧桂园地块二（18＃-26＃楼高层区）工程马凳筋施工方案山东奥华建筑安装工程有限公司编制日期:2014年5月1日目录一、编制依据 (1)二、工程概况 (1)三、板筋保护层控制措施 (1)四、施工控制措施 (2)五、施工注意事项 (2)附件一：1100mm厚主楼筏板马凳筋大样图及现场施工图片 (4)附件二：400mm厚车库筏板马凳筋大样图及现场施工图片 (5)附件三：200mm厚车库顶板马凳筋大样图及现场施工图片 (6)附件四：主楼楼板成品马凳筋大样图及现场施工图片 (7)一、编制依据1、青岛碧桂园地块二（18＃—26＃楼高层区）工程施工图纸;2、《钢筋焊接及验收规范》；3、《建筑工程施工质量验收统一标准》。
二、工程概况青岛碧桂园地块二(18＃—26#楼高层区）工程位于青岛市城阳区棘洪滩街道院后庄村，204国道北侧.该工程由青岛城阳碧桂园房地产开发有限公司开发，山东奥华建筑安装工程有限公司承建,监理单位为青岛泰丰建设监理有限公司。
总建筑面积108742m2，标准层层高3m，地下室共1层，地上16/26层，筏板基础，框剪结构.三、板筋保护层控制措施1、垫块垫块采用预制砂浆垫块，垫块厚度需满足板筋保护层厚度，间距不大于800mm；2、20#-24＃主楼筏板筏板厚1100mm，马凳筋通长布置,水平间距1.6m,为保证上下钢筋网片符合要求，现场采用焊制钢筋作为斜支撑，详见附件一;马镫筋高度H=筏板厚度-上下相应钢筋直径—上下钢筋保护层3、2#车库筏板厚400mm，马凳筋通长布置,水平间距2m，详见附件二；马镫筋高度H=筏板厚度-上下相应钢筋直径-上下钢筋保护层4、2#车库顶板厚200mm，马凳筋布置为1个/m2，详见附件三;马镫筋高度H=顶板厚度-上下相应钢筋直径—上下钢筋保护层5、主楼楼板双层钢筋网片及顶部有负弯曲筋的部位采用成品马镫，马凳筋间距800mm布置，距梁边300mm。
大面积混凝土筏板_钢筋支架及马镫施工方案
大面积混凝土筏板钢筋支架及马镫施工方案为确保承台、集水井、电梯井基础钢筋及地下室底板、顶板及楼板负筋位置的准确性，有效的保证钢筋工程的绑扎质量，结合我司多年的施工经验及业主的要求,本工程特采取钢筋支架综合固定技术,具体施工方法如下：一、承台、集水井、电梯井基础面筋及中间排横向钢筋固定方法1、钢筋支架形式，具体形式如下图所示:上图所示钢筋支架均由25钢筋制作而成，图中标注单位为mm，H 表示支架高度。
2、各形式钢筋支架适用范围及作用1）、支架错误!适用于基础四角，主要起架立及固定作用，便于钢筋绑扎及保证钢筋不倾倒。
2）、支架错误!适用于基础边缘及中间部位，主要起架立作用，便于钢筋绑扎.3)支架错误!适用于钢筋绑扎完毕后加焊于错误!、错误!支架间，加强基础钢筋的整体稳定性,确保钢筋位置准确性。
3、各形式钢筋支架的布设1)、单层钢筋支架平面布置单层钢筋支架平面布置示意图2）、双层或多层钢筋支架布置二层钢筋支架平面布置示意图中间层钢筋支架平面布置示意图(注：当为三层以上时，相邻层错误!、错误!支架交错布置）顶层钢筋支架平面布置示意图多层钢筋支架立面布置示意图（注:当为三层以上时，中间相邻层错误!、错误!支架交错布置）以上图示均为钢筋支架布设示意图,实际施工过程中可根据实际情况适当调整，但各支架间距应控制在1m以内.二、地下室底板、顶板及楼板负筋固定方法1、钢筋支架形式，具体形式如下图所示：上图所示钢筋支架由16、14钢筋制作而成,16钢筋支架用于地下室底板、顶板负筋,14钢筋支架用于楼板负筋,图中标注单位为mm，H表示支架高度。
2、钢筋支架的平面布置地下室底板或顶板及楼板负筋支架间距为1m，呈梅花形布置，实际施工过程中可根据实际情况适当调整，但各支架间距应控制在1m以内。
（详见附图）三、钢筋支架制作及使用说明1、制作钢筋支架时，应结合施工图纸综合考虑结构部位、构件尺寸等关键因素，严格控制钢筋支架的制作高度.2、钢筋绑扎过程中，应严格按照图纸及施工方案进行钢筋支架的布设，不同形式及高度的钢筋支架不得混用，确保钢筋位置的准确性。
地下室筏板钢筋马橙支撑方案（1）00
地下室筏板钢筋马橙支撑方案（1）00平顶山恒大名都首期二标段7#8#11#12#楼（筏板马凳支撑）专项施工方案编制：审核：审批：二零一四年三月目录一、总说明 (3)二、工程概况 (3)三、筏板支撑马凳安装.................... 错误！未定义书签。
四、施工工艺............................ 错误！未定义书签。
五、示意图.............................. 错误！未定义书签。
一、总说明1、编制说明（1）本工程为平顶山市恒大名都首期二标，建设单位为平顶山恒荣置业有限公司。
本工程位于平顶山市湛河区姚电大道与稻香路交叉口向南路东。
我公司在研究了“平顶山市恒大名都首期二标”的招标文件，遵照《中华人民共和国招标投标法》等有关规定，经研究有关文件和考察了工程现场的情况下，编制本施工方案件。
施工中如有变化将作调整后报监理工程师。
（2）本施工方案是根据设计图纸、招标文件，并结合现场实际情况编制的，主要有各分部分项主要施工方案，为确保工程质量、编制了专项筏板钢筋支撑方案，2、编制依据1）施工招标文件2）业主提供的初步设计文件、设计图纸、结合施工规范，现场观察情况。
二、工程概况：1.工程名称：平顶山恒大名都首期二标段:2.标段内容：首期二标段；7#8#11#12#楼:3.工程地点：平顶山市湛河区姚电大道与稻香路交叉口向南路东；4.工程性质：高层单元式住宅；5.工程规模：首期二标段7#楼33层，建筑面积24802.86平方米。
8#楼33层，建筑面积25363.98平方米。
11#楼33层，建筑面积36598.78平方米。
12#楼33层，建筑面积24361.06平方米。
6.结构形式：剪力墙结构；三、筏板支撑马凳安装1、工艺流程：弹钢筋位置线→铺设底层钢筋→放垫块→敷设专业管线→安放马凳支架→标识上层钢筋网间距→铺设上层定位钢筋→铺设上层钢筋→接头连接→二次放线确定插筋位置?→暗柱、墙插筋→申报隐检→隐检签证→转入下道工序。
大面积混凝土筏板_钢筋支架及马镫施工方案
大面积混凝土筏板钢筋支架及马镫施工方案为确保承台、集水井、电梯井基础钢筋及地下室底板、顶板及楼板负筋位置的准确性，有效的保证钢筋工程的绑扎质量,结合我司多年的施工经验及业主的要求，本工程特采取钢筋支架综合固定技术，具体施工方法如下:一、承台、集水井、电梯井基础面筋及中间排横向钢筋固定方法1、钢筋支架形式，具体形式如下图所示:上图所示钢筋支架均由25钢筋制作而成，图中标注单位为mm，H 表示支架高度。
2、各形式钢筋支架适用范围及作用1）、支架错误!适用于基础四角，主要起架立及固定作用，便于钢筋绑扎及保证钢筋不倾倒.2)、支架○，2适用于基础边缘及中间部位,主要起架立作用，便于钢筋绑扎。
3）支架错误!适用于钢筋绑扎完毕后加焊于错误!、错误!支架间,加强基础钢筋的整体稳定性，确保钢筋位置准确性。
3、各形式钢筋支架的布设1)、单层钢筋支架平面布置单层钢筋支架平面布置示意图2)、双层或多层钢筋支架布置二层钢筋支架平面布置示意图中间层钢筋支架平面布置示意图(注:当为三层以上时，相邻层错误!、错误!支架交错布置）顶层钢筋支架平面布置示意图多层钢筋支架立面布置示意图（注：当为三层以上时，中间相邻层错误!、错误!支架交错布置)以上图示均为钢筋支架布设示意图，实际施工过程中可根据实际情况适当调整，但各支架间距应控制在1m以内。
二、地下室底板、顶板及楼板负筋固定方法1、钢筋支架形式，具体形式如下图所示：上图所示钢筋支架由16、14钢筋制作而成，16钢筋支架用于地下室底板、顶板负筋，14钢筋支架用于楼板负筋,图中标注单位为mm，H 表示支架高度。
2、钢筋支架的平面布置地下室底板或顶板及楼板负筋支架间距为1m,呈梅花形布置,实际施工过程中可根据实际情况适当调整，但各支架间距应控制在1m以内。
（详见附图）三、钢筋支架制作及使用说明1、制作钢筋支架时,应结合施工图纸综合考虑结构部位、构件尺寸等关键因素，严格控制钢筋支架的制作高度.2、钢筋绑扎过程中，应严格按照图纸及施工方案进行钢筋支架的布设，不同形式及高度的钢筋支架不得混用,确保钢筋位置的准确性。
维多利钢筋马凳设计方案
维多利时尚广场地下室筏板钢筋马凳支架施工方案编制人：审核人：建设方总工审批：通州建总集团有限公司维多利时尚广场工程项目部地下室基础筏板钢筋铁马凳支架施工方案一、工程概况本项目总用地面积约12000平方米，总建筑面积102626平方米。
其中：地下一至二层21356平方米，地上一至三层裙楼建筑面积为20229平方米，裙楼4层以上建筑面积61041平方米，其中：1#住宅楼地上4-28层建筑面积23141.6平方米，2#住宅楼地上4-28层建筑面积20331.8平方米，3#住宅楼4-18层建筑面积5186.5平方米，4#公寓式住宅楼建筑面积11873.4平方米。
本工程基础形式为筏板基础，基础底标高（混凝土垫层底）为-11.20m，局部降板最深处-11.95m、-12.15m、-12.75m；基础底板厚550mm、900mm、1100mm、1150mm、1600 mm、2000 mm六种。
二、筏板负弯矩筋支架计算1、参数信息钢筋支架（马凳）应用于高层建筑中的大体积混凝土基础底板或者一些大型设备基础和高厚混凝土板等的上下层钢筋之间。
钢筋支架采用钢筋焊接制的支架来支承上层钢筋的重量，控制钢筋的标高和上部操作平台的全部施工荷载。
支架一般按排布置，立柱和横梁采用28、25、20、18，2000mm 厚筏板中间层钢筋网片设二道横梁20，焊接成一片进行布置。
对水平杆，进行强度和刚度验算，对立柱进行强度和稳定验算。
作用的荷载包括自重和施工荷载。
钢筋支架所承受的荷载包括上层钢筋的自重、施工人员及施工设备荷载。
钢筋支架的材料根据上下层钢筋间距的大小以及荷载的大小来确定，采用Ⅲ级钢筋。
2、1#主楼筏板铁马凳支架计算书上层钢筋的自重荷载标准值为0.75 kN/m；施工设备荷载标准值为0.660 kN/m；施工人员荷载标准值为1.100 kN/m；横梁的截面抵抗矩W= 2.155 cm3；横梁钢材的弹性模量E=2.05×105 N/mm2；横梁的截面惯性矩I= 3.017 cm4；立柱的高度h= 1.45 m；立柱的间距l= 1.10 m；钢材强度设计值f= 360.00 N/mm2；立柱的截面抵抗矩W= 12.272 cm3；1）支架横梁的计算支架横梁按照三跨连续梁进行强度和挠度计算，支架横梁在小横杆的上面。
筏板钢筋之马凳筋计算
筏板钢筋的马凳筋筏板钢筋的面筋要用马凳筋支撑。
下面是一个马凳筋计算的例子。
马凳筋采用C20@2200马凳筋验算:马凳筋上下焊在筏板的主筋上。
焊缝长》100mm可以认为马凳筋上下是固定端。
计算长度为X二。
马凳筋受的荷载：一根马凳筋的负荷范围为x筏板筋自重标准值：()xx 2xx 10=式中，m是C28钢筋自重标准值施工活荷载1KN/m荷载设计值N=x +1 xxx=+=C2(钢筋的回转半径i=面积A=i长细比入==15看［入］=150N/（① A）=x 10/ x =102N/mm<f=360N/mm可见马凳筋的直径是由允许长细比控制的。
不是由承载力控制的。
为保持基础钢筋网的侧向稳定，在每根马凳筋旁焊斜钢筋。
实际施工中，马凳筋与筏板钢筋只是电焊，焊接长度很短。
这种做法是错误的。
马凳筋与基础钢筋的焊接必须采用有一定长度的角焊缝。
钢结构设计规范条规定：侧面角焊缝或正面角焊缝的计算长度不得小于8h（角焊缝的焊脚尺寸）和40mm否则，会使钢筋变脆。
筏板主筋形成一个整体网片，可以承受施工荷载。
不必验算。
下面照片中，马凳筋的间距为x 2m,在筏板网片钢筋上，放置了很多钢筋，筏板网片钢筋也没有下垂变形：可见，在施工荷载和钢筋自重作用下，筏板网片钢筋是不会有问题的。
23 其实，本例马凳筋不必用C20@2200用,20@ 2200就可以了。
不过, 当时工地的钢筋都是3级钢，没有1级钢。
故用3级钢做马凳筋.同 时，本例马凳筋间距做到也可以。
此时，仍不用当心筏板网片 面筋的承载力：这是用钢管做筏板钢筋面筋的支撑，钢管间距达到x 3m 筏 板面筋仍然没有问题。
二O —二年八月二十九日星期三 MTE11|V. FAC -Th■idtlu -i mi。
筏板钢筋的马凳筋
筏板钢筋的马凳筋筏板钢筋的面筋要用马凳筋支撑。
下面是一个马凳筋计算的例子。
筏板钢筋为C28@160.筏板厚1.7m。
马凳筋采用C20@2200。
马凳筋验算：马凳筋上下焊在筏板的主筋上。
焊缝长≥100mm。
可以认为马凳筋上下是固定端。
计算长度为 1.544×0.5=0.772m。
马凳筋受的荷载：一根马凳筋的负荷范围为2.2×2.2m筏板筋自重标准值：（2.2/0.16）×2.2×2×48.3×10-3=2.92KN式中，48.3N/m是C28钢筋自重标准值施工活荷载1KN/m2荷载设计值N=2.92×1.2+1×2.2×2.2×1.4=3.5+6.78=10.28KNC20钢筋的回转半径i=0.499cm面积A=3.142cm2长细比λ=77.2/0.499=155≈[λ]=150φ=0.32N/(ΦA)=10.28×103/(0.32×314.2)=102N/mm2<f=360N/mm2可见马凳筋的直径是由允许长细比控制的。
不是由承载力控制的。
为保持基础钢筋网的侧向稳定，在每根马凳筋旁焊斜钢筋。
实际施工中，马凳筋与筏板钢筋只是电焊，焊接长度很短。
这种做法是错误的。
马凳筋与基础钢筋的焊接必须采用有一定长度的角焊缝。
钢结构设计规范GB50017-20038.2.7条规定:侧面角焊缝或正面角焊缝的计算长度不得小于8h(角焊缝的f焊脚尺寸)和40mm。
否则，会使钢筋变脆。
筏板主筋形成一个整体网片，可以承受施工荷载。
不必验算。
下面照片中，马凳筋的间距为1.5m×2m,在筏板网片钢筋上，放置了很多钢筋，筏板网片钢筋也没有下垂变形：可见，在施工荷载和钢筋自重作用下，筏板网片钢筋是不会有问题的。
其实，本例马凳筋不必用C20@2200。
用,20@2200就可以了。
不过，当时工地的钢筋都是3级钢，没有1级钢。
筏板钢筋马凳筋设计实例
,yAf R ϕ=筏板钢筋马凳筋设计实例陕西建筑职工大学李柏雄某工程筏板厚2.4m。
筏板配筋C 25@130。
筏板保护层，上面取25mm；下面取50mm。
这样，马凳筋长度L=2400-25-50-4×25=2225mm我们按照“混凝土结构工程施工规范”GB 50666-2011（下面简称规范）设计和验算筏板钢筋的马凳筋。
先按照受压构件允许长细比确定马凳筋的直径。
由规范4.3.12条，马凳筋允许长细比[λ]=180马凳筋上下焊接，可以看做固定端。
这样，马凳筋计算长度L 0=0.5L=0.5×2225=1113mm马凳筋回转半径i =d/4马凳筋长细比λ=L 0/i ≦180马凳筋回转半径i ≧L 0/180=1113/180=6.18mm马凳筋直径d=4i ≧4×6.18=24.7mm取马凳筋直径为25mm再由马凳筋承载力决定马凳筋间距。
一根C 25马凳筋承载力设计值2,/360mm N f y =KNAf R y 5.2610360491150.03-,=⨯⨯⨯==ϕΦ:稳定系数马凳筋回转半径i =d/4=25/4=6.25mm马凳筋长细比λ=L 0/i =1113/6.25=178由规范附录表B.0.1C 级钢筋即HRB 400,钢筋屈服强度f yk =400N/mm 2（这里，f yk ,就是钢结构设计规范的f y ）由钢结构设计规范GB 50017-2003附录C 表C-1查钢结构设计规范附录C 表C-1Φ=0.150由混凝土结构设计规范GB 50010-2002表4.2.3-1钢筋C 的抗压设计强度C 25钢筋面积A=491mm 2于是一根C 25马凳筋承载力设计值初步确定马凳筋双向间距均2.08m（0.13×16=2.08m.即16根筏板钢筋间距）这样，一根马凳筋承受的筏板顶部钢筋自重标准值为(2.08/0.13）×2.08×2×38.5×10-3=2.6KN式中，38.5N/m 是C 25钢筋自重标准值另外，筏板钢筋绑扎好以后，还要绑扎剪力墙插筋。
大面积混凝土筏板_钢筋支架及马镫施工方案
大面积混凝土筏板钢筋支架及马镫施工方案为确保承台、集水井、电梯井基础钢筋及地下室底板、顶板及楼板负筋位置的准确性,有效的保证钢筋工程的绑扎质量，结合我司多年的施工经验及业主的要求，本工程特采取钢筋支架综合固定技术,具体施工方法如下:一、承台、集水井、电梯井基础面筋及中间排横向钢筋固定方法1、钢筋支架形式,具体形式如下图所示：上图所示钢筋支架均由25钢筋制作而成，图中标注单位为mm,H表示支架高度。
2、各形式钢筋支架适用范围及作用1)、支架错误!适用于基础四角，主要起架立及固定作用，便于钢筋绑扎及保证钢筋不倾倒。
2）、支架○，2适用于基础边缘及中间部位，主要起架立作用，便于钢筋绑扎。
3）支架错误!适用于钢筋绑扎完毕后加焊于错误!、错误!支架间,加强基础钢筋的整体稳定性,确保钢筋位置准确性.3、各形式钢筋支架的布设1)、单层钢筋支架平面布置单层钢筋支架平面布置示意图2）、双层或多层钢筋支架布置二层钢筋支架平面布置示意图中间层钢筋支架平面布置示意图（注：当为三层以上时，相邻层错误!、错误!支架交错布置）顶层钢筋支架平面布置示意图多层钢筋支架立面布置示意图（注：当为三层以上时，中间相邻层错误!、错误!支架交错布置）以上图示均为钢筋支架布设示意图，实际施工过程中可根据实际情况适当调整，但各支架间距应控制在1m以内.二、地下室底板、顶板及楼板负筋固定方法1、钢筋支架形式,具体形式如下图所示:上图所示钢筋支架由16、14钢筋制作而成，16钢筋支架用于地下室底板、顶板负筋，14钢筋支架用于楼板负筋，图中标注单位为mm，H 表示支架高度。
2、钢筋支架的平面布置地下室底板或顶板及楼板负筋支架间距为1m，呈梅花形布置，实际施工过程中可根据实际情况适当调整,但各支架间距应控制在1m以内.(详见附图）三、钢筋支架制作及使用说明1、制作钢筋支架时，应结合施工图纸综合考虑结构部位、构件尺寸等关键因素，严格控制钢筋支架的制作高度。
