波形发生器课程设计
波形发生器课程设计vhdl
波形发生器课程设计vhdl一、教学目标本课程旨在通过学习VHDL（硬件描述语言），让学生掌握波形发生器的设计与仿真。
通过本课程的学习，学生应能理解VHDL的基本语法和编程技巧，能够运用VHDL设计简单的数字电路，特别是波形发生器。
此外，通过课程实践，培养学生分析问题、解决问题的能力，以及团队合作和沟通交流的能力。
具体来说，知识目标包括：1.掌握VHDL的基本语法和编程技巧。
2.理解波形发生器的工作原理和设计方法。
技能目标包括：1.能够运用VHDL设计简单的数字电路。
2.能够独立完成波形发生器的设计与仿真。
情感态度价值观目标包括：1.培养学生的创新意识和实践能力。
2.培养学生团队合作和沟通交流的能力。
二、教学内容本课程的教学内容主要包括VHDL基本语法、数字电路设计方法和波形发生器的设计与仿真。
1.VHDL基本语法：包括数据类型、信号声明、实体和架构、过程和函数、线网和赋值语句等。
2.数字电路设计方法：包括组合逻辑电路、时序逻辑电路和触发器的设计方法。
3.波形发生器的设计与仿真：包括正弦波、方波、三角波等波形发生器的设计方法，以及相应的仿真测试。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，包括讲授法、案例分析法、实验法和讨论法等。
1.讲授法：用于讲解VHDL基本语法和数字电路设计方法。
2.案例分析法：通过分析实际案例，让学生学会波形发生器的设计与仿真。
3.实验法：让学生动手实践，独立完成波形发生器的设计与仿真。
4.讨论法：在课堂上引导学生进行思考和讨论，培养团队合作和沟通交流的能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：《数字电路设计与VHDL编程》等。
2.参考书：《VHDL完全学习手册》、《数字电路与逻辑设计》等。
3.多媒体资料：包括PPT课件、教学视频、在线课程等。
4.实验设备：计算机、VHDL仿真软件（如ModelSim）、示波器等。
单片机波形发生器课程设计
单片机波形发生器课程设计一、课程目标知识目标：1. 理解单片机的基本原理，掌握单片机波形发生器的硬件组成及工作原理；2. 学会使用相关编程语言（如C语言）编写程序，实现对单片机波形发生器的控制；3. 掌握单片机波形发生器在不同波形（如正弦波、方波、三角波等）下的参数设置及其调整方法。
技能目标：1. 能够独立完成单片机波形发生器的硬件连接与调试；2. 能够运用所学编程知识，编写出实现不同波形的程序，并成功运行在单片机上；3. 学会分析并解决在单片机波形发生器使用过程中遇到的问题。
情感态度价值观目标：1. 培养学生对电子技术的兴趣和热情，提高学生对单片机及其应用的重视程度；2. 培养学生的团队协作意识，学会在团队中发挥个人作用，共同完成项目任务；3. 培养学生勇于创新、敢于实践的精神，提高学生面对挫折和困难时的坚持与克服能力。
课程性质：本课程为实践性较强的课程，结合理论教学，注重培养学生的实际操作能力。
学生特点：学生具备一定的电子基础和编程知识，对单片机有一定了解，但实践经验不足。
教学要求：教师应结合课程特点和学生实际情况，采用理论教学与实践操作相结合的方式进行教学，注重培养学生的动手能力和创新能力。
在教学过程中，分解课程目标为具体的学习成果，以便进行有效的教学设计和评估。
二、教学内容1. 理论部分：a. 单片机原理概述：讲解单片机的基本结构、工作原理及性能特点；b. 波形发生器原理：介绍波形发生器的功能、分类及其在电子技术中的应用；c. 编程语言基础：回顾C语言基础知识，重点讲解与单片机编程相关的语法和技巧。
2. 实践部分：a. 硬件连接与调试：指导学生完成单片机波形发生器的硬件连接，学习使用调试工具；b. 程序编写与烧录：教授学生编写控制单片机波形发生器的程序，并进行烧录；c. 波形参数调整：学习如何调整单片机波形发生器的参数，实现不同波形输出。
3. 教学大纲与进度安排：a. 第一周：单片机原理概述，波形发生器原理；b. 第二周：C语言回顾，编程语言基础；c. 第三周：硬件连接与调试；d. 第四周：程序编写与烧录；e. 第五周：波形参数调整，实践操作与总结。

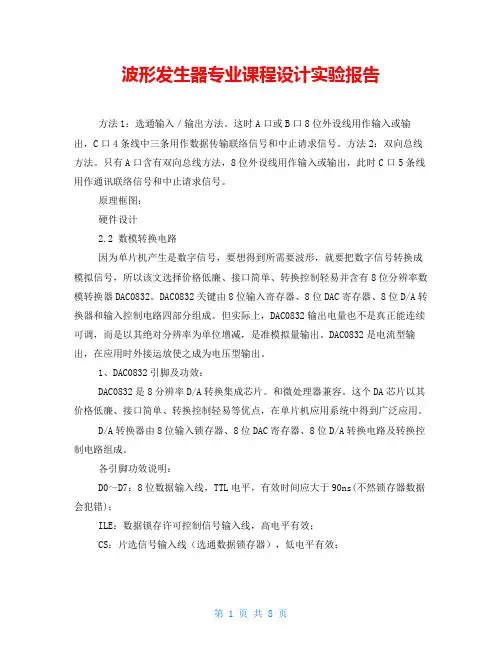

波形发生器专业课程设计实验报告
波形发生器专业课程设计实验报告方法1：选通输入／输出方法。
这时A口或B口8位外设线用作输入或输出，C口4条线中三条用作数据传输联络信号和中止请求信号。
方法2：双向总线方法。
只有A口含有双向总线方法，8位外设线用作输入或输出，此时C口5条线用作通讯联络信号和中止请求信号。
原理框图：硬件设计2.2 数模转换电路因为单片机产生是数字信号，要想得到所需要波形，就要把数字信号转换成模拟信号，所以该文选择价格低廉、接口简单、转换控制轻易并含有8位分辨率数模转换器DAC0832。
DAC0832关键由8位输入寄存器、8位DAC寄存器、8位D/A转换器和输入控制电路四部分组成。
但实际上，DAC0832输出电量也不是真正能连续可调，而是以其绝对分辨率为单位增减，是准模拟量输出。
DAC0832是电流型输出，在应用时外接运放使之成为电压型输出。
1、DAC0832引脚及功效：DAC0832是8分辨率D/A转换集成芯片。
和微处理器兼容。
这个DA芯片以其价格低廉、接口简单、转换控制轻易等优点，在单片机应用系统中得到广泛应用。
D/A转换器由8位输入锁存器、8位DAC寄存器、8位D/A转换电路及转换控制电路组成。
各引脚功效说明：D0～D7：8位数据输入线，TTL电平，有效时间应大于90ns(不然锁存器数据会犯错)；ILE：数据锁存许可控制信号输入线，高电平有效；CS：片选信号输入线（选通数据锁存器），低电平有效；WR1：数据锁存器写选通输入线，负脉冲（脉宽应大于500ns）有效。
由ILE、CS、WR1逻辑组合产生LE1，当LE1为高电平时，数据锁存器状态随输入数据线变换，LE1负跳变时将输入数据锁存；_FER：数据传输控制信号输入线，低电平有效，负脉冲（脉宽应大于500ns）有效；WR2：DAC寄存器选通输入线，负脉冲（脉宽应大于500ns）有效。
由WR2、_FER逻辑组合产生LE2，当LE2为高电平时，DAC寄存器输出随寄存器输入而改变，LE2负跳变时将数据锁存器内容打入DAC寄存器并开始D/A转换。
protel课程设计波形发生器
protel课程设计波形发生器一、教学目标本节课的教学目标是让学生掌握Protel软件的使用，能够设计并制作波形发生器电路板。
具体分为三个部分：1.知识目标：使学生了解波形发生器的基本原理和电路组成，熟悉Protel软件的操作界面和功能。
2.技能目标：培养学生使用Protel软件进行电路设计的能力，能够独立完成波形发生器电路板的设计和制作。
3.情感态度价值观目标：培养学生对电子技术的兴趣，提高学生动手实践的能力，培养学生的创新精神和团队合作意识。
二、教学内容本节课的教学内容主要包括三个部分：1.波形发生器的基本原理和电路组成：介绍波形发生器的工作原理，讲解其电路组成和功能。
2.Protel软件的操作和使用：讲解Protel软件的操作界面和功能，示范如何使用Protel软件进行电路设计。
3.波形发生器电路板的设计和制作：引导学生使用Protel软件设计波形发生器电路板，讲解电路板制作的步骤和注意事项。
三、教学方法为了达到本节课的教学目标，将采用以下教学方法：1.讲授法：讲解波形发生器的基本原理和电路组成，让学生掌握相关理论知识。
2.案例分析法：分析实际案例，让学生了解Protel软件的操作和使用。
3.实验法：引导学生动手实践，设计并制作波形发生器电路板，培养学生的实际操作能力。
4.小组讨论法：分组让学生进行讨论和合作，培养学生的团队协作能力和创新精神。
四、教学资源为了支持本节课的教学内容和教学方法的实施，将准备以下教学资源：1.教材：选用与Protel软件和波形发生器设计相关的教材，为学生提供理论知识的学习。
2.多媒体资料：制作课件和教学视频，为学生提供直观的学习材料。
3.实验设备：准备计算机和Protel软件，以及波形发生器电路实验所需的元器件和设备，为学生提供动手实践的机会。
五、教学评估为了全面、客观地评估学生的学习成果，将采用以下评估方式：1.平时表现：观察学生在课堂上的参与程度、提问回答情况以及团队合作表现，以了解学生的学习态度和掌握程度。
波形发生器的课程设计
学院《电子技术》课程设计报告题目波形信号发生器的设计姓名:学号:专业:班级:指导教师:职称:——学院——系2011年9月目录1 绪论 (1)1.1课题的目的 (1)1.2设计任务和要求 (1)2 总体设计方案 (2)2.1课题分析 (2)2.2设计步骤 (2)2.3设计方案 (3)3 主要器件简介 (3)3.1LM324的功能 (3)3.2电阻和电位器 (4)3.3电容 (4)3.4二极管和稳压管的识别和接法 (5)4 单元电路设计与计算 (5)4.1正弦波发生器 (5)4.2方波-三角波发生器 (6)5 系统总电路图 (8)6 仿真分析与安装调试 (8)6.1仿真分析图 (8)6.2安装调试 (9)6.3调整过程及波形分析 (9)7 总结 (9)参考文献 (18)附录 (19)波形信号发生器1 绪论波形信号发生器亦称函数信号发生器，作为实验用信号源，是现今各种电子电路设计实验应用中不可缺少的仪器设备之一。
目前市场上出现的波形发生器多为纯硬件搭接而成，且波形有限，多为锯齿波、方波、正弦波、三角波等。
信号发生器作为一种常见的电子设备仪器，传统的仪器完全可以由硬件电路搭接而成。
如采用555振荡器产生的正弦波、方波、三角波的电路是可取的路径之一，不用依靠单片机。
但是这种电路存在波形质量差，控制难度大，调节范围小，电路复杂和体积大等缺点。
在科学研究及生产实践过程中，如工业过程控制，生物医学，地震模拟机械振动等领域常常要用到低频信号源。
而有硬件电路构成的低频信号其性能难以令人满意，而且由于低频信号用到的RC很大；大电阻，大电容制作上由困难，参数的精度难以保证；体积大，漏电，损耗显著更是其致命的弱点，一旦需求的功能增加，则电路的复杂程度会大大增加。
1.1 课题的目的课程设计是在校大学生素质教育的重要环节，是理论与实践相结合的桥梁和纽带。
通过课程设计，学生巩固和加深对电子电路基本知识的理解，了解集成运算放大器在振荡电路方面的运用；通过对运算放大器构成的比较器、方波-三角波发生器电路的实验研究，熟悉集成运算放大器非线性应用及基本电路的调试方法。
波形发生器课程设计
1.设计题目:波形发生电路2.设计任务和要求:要求：设计并用分立元件和集成运算放大器制作能产生方波和三角波波形的波形发生器。
基本指标：输出频率分别为：102HZ 、103HZ；输出电压峰峰值VPP≥20V3.整体电路设计1）信号发生器:信号发生器又称信号源或振荡器。
按信号波形可分为正弦信号、函数（波形）信号、脉冲信号和随机信号发生器等四大类。
各种波形曲线均可以用三角函数方程式来表示，如三角波、锯齿波、矩形波（含方波）、正弦波。
通过模拟电子技术设计的波形发生器是一个不需要外加输入信号，靠自身振荡产生信号的电路。
2）电路设计：整体电路由RC振荡电路，反相输入的滞回比较器和积分电路组成。
理由：a）矩形波电压只有两种状态，不是高电平，就是低电平，所以电压比较器是它的重要组成部分；b）产生振荡，就是要求输出的两种状态自动地相互转换，所以电路中必须引入反馈；c）输出状态应按一定的时间间隔交替变化，即产生周期性变化，所以电路中要有延迟环节来确定每种状态维持的时间。
RC振荡电路：即作为延迟环节，又作为反馈电路，通过RC充放电实现输出状态的自动转换。
反相输入的滞回比较器：矩形波产生的重要组成部分。
积分电路：将方波变为三角波。
3）整体电路框图：为实现方波，三角波的输出,先通过 RC振荡电路，反相输入的滞回比较器得到方波，方波的输出，是三角波的输入信号。
三角波进入积分电路，得出的波形为所求的三角波。
其电路的整体电路框图如图1所示：图14）单元电路设计及元器件选择 a ） 方波产生电路根据本实验的设计电路产生振荡，通过RC 电路和滞回比较器时将产生幅值约为12V 的方波，因为稳压管选择1N4742A （约12V ）。
电压比较电路用于比较模拟输入电压与设定参考电压的大小关系，比较的结果决定输出是高电平还是低电平。
滞回比较器主要用来将信号与零电位进行比较，以决定输出电压。
图3为一种滞回电压比较器电路，双稳压管用于输出电压限幅，R 3起限流作用，R 2和R 1构成正反馈，运算放大器当u p >u n 时工作在正饱和区，而当u n >u p 时工作在负饱和区。
波形发生器单片机课程设计
波形发生器单片机课程设计一、课程目标知识目标：1. 让学生理解波形发生器的基本原理，掌握单片机在波形发生器中的应用；2. 学会使用编程软件进行单片机程序设计，实现常见波形的生成；3. 了解波形发生器的性能指标，如频率、幅度、相位等，并能进行简单计算。
技能目标：1. 培养学生运用所学知识，设计并实现波形发生器单片机程序的能力；2. 提高学生动手实践能力，能够独立完成波形发生器的硬件连接与调试；3. 培养学生团队协作能力，通过小组合作完成课程设计。
情感态度价值观目标：1. 培养学生对单片机及电子技术的兴趣，激发学生的学习热情；2. 培养学生严谨的科学态度，注重实验数据的真实性，遵循实验操作规范；3. 培养学生的创新意识，鼓励学生勇于尝试，不断优化波形发生器设计。
分析课程性质、学生特点和教学要求：1. 课程性质：本课程属于电子技术领域，涉及单片机原理、编程及硬件设计；2. 学生特点：学生已具备一定的电子技术基础，熟悉单片机的基本操作，具有一定的编程能力；3. 教学要求：注重理论与实践相结合，强调动手实践，培养学生解决实际问题的能力。
二、教学内容1. 波形发生器原理：介绍波形发生器的功能、分类及其在电子技术中的应用，重点讲解单片机波形发生器的原理及组成。
教材章节：《单片机原理与应用》第四章第三节2. 单片机程序设计：讲解如何使用编程软件（如Keil）进行单片机程序设计，实现常见波形（如正弦波、方波、三角波等）的生成。
教材章节：《单片机原理与应用》第五章3. 硬件设计与连接：介绍波形发生器硬件电路的设计方法，包括单片机、晶振、滤波器等元件的选型与连接。
教材章节：《电子电路设计》第二章4. 波形发生器性能指标：讲解波形发生器的主要性能指标，如频率、幅度、相位等，并进行简单计算。
教材章节：《电子测量与仪器》第三章5. 实践操作与调试：指导学生进行波形发生器硬件连接、程序下载和调试，确保波形发生器正常工作。
教材章节：《单片机原理与应用》第六章6. 课程设计：要求学生以小组为单位，设计并实现一个具有特定功能的波形发生器，完成课程设计报告。
波形发生器课程设计
教师批阅波形发生器设计摘要波形发生器是一种常用的信号源，广泛地应用于电子电路、自动控制系统和教学实验等领域。
函数信号发生器是一种能够产生多种波形，函数信号发生器是一种能够产生多种波形，如三角波、如三角波、锯齿波、矩形波（含方波）、正弦波的电路。
函数信号发生器在电路实验和设备检测中具有十分广泛的用途。
通过对函数波形发生器的原理以及构成分析，可设计一个能变换出三角波、正弦波、方波的函数波形发生器。
目前使用的信号发生器大部分是函数信号发生器，且特殊波形发生器的价格昂贵。
所以本设计使用的是DAC0832芯片构成的发生器，可产生三角波、方波、正弦波等多种特殊波形和任意波形，波形的频率可用程序控制改变。
在单片机上加外围器件距阵式键盘，通过键盘控制波形频率的增减以及波形的选择，并用了LCD 显示频率大小。
在单片机的输出端口接DAC0832进行D/A 转换，再通过运放进行波形调整，最后输出波形接在示波器上显示。
本设计具有线路简单、结构紧凑、价格低廉、性能优越等优点。
波器上显示。
本设计具有线路简单、结构紧凑、价格低廉、性能优越等优点。
本设计制作的波形发生器，可以输出多种标准波形，如方波、正弦波、三角波、锯齿波等，还可以输出任意波形，如用鼠标创建的一个周期的非规则波形或用函数描述的波形等，输出的波形的频率、幅度均可调，且能脱机输出。
设计的人机界面不但清晰美观，而且操作方便。
人机界面不但清晰美观，而且操作方便。
关键词：波形发生器；：波形发生器；DAC0832DAC0832DAC0832；；单片机；波形调整教师批阅目录一、设计目的及意义 ............................................................................. - 3 -1.1设计目的 ........................................................................................ - 3 -1.2设计意义 ........................................................................................ - 3 -二、方案论证 ......................................................................................... - 4 -2.1设计要求 ........................................................................................ - 4 -2.2方案论证 ........................................................................................ - 4 -三、硬件电路设计 ................................................................................. - 5 -3.1设计思路、元件选型设计思路、元件选型 .................................................................... - 5 -3.2原理图 ............................................................................................ - 5 -3.3主要芯片介绍主要芯片介绍 ................................................................................ - 6 -3.4硬件连线图 .................................................................................. - 10 -四、软件设计 ....................................................................................... - 10 -4.1锯齿波的产生过程锯齿波的产生过程 ...................................................................... - 11 -4.2三角波产生过程三角波产生过程 .......................................................................... - 13 -4.3 方波的产生过程 ......................................................................... - 14 -4.4 正弦波的产生过程 ..................................................................... - 16 -4.5通过开关实现波形切换和调频、调幅通过开关实现波形切换和调频、调幅 ...................................... - 18 -五、调试与仿真 ................................................................................... - 20 -5.1仿真结果 ...................................................................................... - 21 -六、总结 ............................................................................................... - 22 -七、参考文献： ................................................................................... - 23 -教师批阅一、设计目的及意义1.1设计目的（1）利用所学微机的理论知识进行软硬件整体设计，锻炼学生理论联系实际、提高我们的综合应用能力。
多种波形发生器课程设计
多种波形发生器课程设计一、课程目标知识目标：1. 学生能够理解并掌握多种波形发生器的原理及其功能。
2. 学生能够识别并描述方波、三角波、正弦波等基本波形的特点。
3. 学生能够解释波形发生器在电子技术中的应用。
技能目标：1. 学生能够运用所学知识，设计简单的波形发生器电路图。
2. 学生能够操作示波器等实验设备，观察并分析不同波形的特点。
3. 学生能够通过小组合作，完成波形发生器的搭建和调试。
情感态度价值观目标：1. 学生能够认识到波形发生器在科技发展中的重要性，增强对电子技术的兴趣。
2. 学生在学习过程中，培养合作精神、探究精神和创新意识。
3. 学生能够遵循实验操作规范，树立安全意识，养成严谨的科学态度。
课程性质：本课程为电子技术课程的一部分，旨在帮助学生了解并掌握波形发生器的原理和应用。
学生特点：学生为高中年级，具备一定的电子基础知识和实验操作能力。
教学要求：结合学生特点和课程性质，通过理论讲解、实验演示和小组合作，使学生能够达到上述课程目标。
在教学过程中，注重培养学生的动手能力、思考能力和创新能力，将知识目标、技能目标和情感态度价值观目标分解为具体的学习成果，以便后续的教学设计和评估。
二、教学内容1. 理论知识：- 波形发生器的原理及其分类- 方波、三角波、正弦波等基本波形的数学表达式和特点- 波形发生器在电子电路中的应用实例2. 实践操作：- 示波器的使用方法- 波形发生器电路图设计- 波形发生器电路的搭建与调试3. 教学大纲：- 第一课时：波形发生器原理及分类介绍，示波器使用方法讲解- 第二课时：方波、三角波、正弦波等基本波形特点及数学表达式分析- 第三课时：波形发生器应用实例分析，电路图设计方法讲解- 第四课时：小组合作，进行波形发生器电路搭建与调试4. 教材章节：- 教材第四章：波形发生器- 教材第五章：示波器及其应用教学内容根据课程目标进行选择和组织，确保科学性和系统性。
在教学过程中，教师需按照教学大纲安排教学内容和进度，结合教材章节，使学生在掌握理论知识的同时，能够进行实践操作，提高学生的综合能力。
proteus波形发生器课程设计
proteus波形发生器课程设计一、课程目标知识目标：1. 理解波形发生器的原理，掌握Proteus软件中波形发生器的使用方法；2. 学会分析波形发生器的电路图，并能够描述各部分功能；3. 掌握如何调整波形发生器的参数，以实现不同波形（如正弦波、方波、三角波等）的输出。
技能目标：1. 能够运用Proteus软件设计并搭建简单的波形发生器电路；2. 学会使用示波器等工具观察波形发生器输出的波形，并进行分析；3. 能够针对实际需求，调整波形发生器的参数，实现特定波形的输出。
情感态度价值观目标：1. 培养学生对电子电路的兴趣，激发学习热情；2. 增强学生的团队合作意识，培养在团队中沟通、协作的能力；3. 引导学生认识到波形发生器在电子技术中的应用价值，提高学生的创新意识和实践能力。
课程性质：本课程为电子技术实践课程，以实验操作和实际应用为主，注重培养学生的实际操作能力和创新能力。
学生特点：学生为高年级电子专业或相关专业的学生，具有一定的电子电路基础和实际操作能力。
教学要求：结合Proteus软件和实际电路，引导学生从理论到实践，逐步掌握波形发生器的原理和应用。
在教学过程中，注重启发式教学，鼓励学生思考、提问、创新，提高学生的综合素养。
通过课程学习，使学生能够独立完成波形发生器的设计与搭建，为后续相关课程和实际工作打下基础。
二、教学内容1. 波形发生器原理介绍：讲解波形发生器的概念、种类、工作原理及其在电子电路中的应用。
- 教材章节：第二章第二节“波形发生器的基本原理”- 内容列举：正弦波、方波、三角波等常见波形的产生原理，集成波形发生器的特点。
2. Proteus软件使用：介绍Proteus软件的基本功能，重点讲解波形发生器的搭建、参数设置和仿真操作。
- 教材章节：第三章“Proteus软件的使用”- 内容列举：软件界面、基本操作、波形发生器组件、仿真分析等。
3. 波形发生器电路分析与设计：- 教材章节：第四章“波形发生器电路分析与设计”- 内容列举：电路图分析、各部分功能、参数调整、波形观察与调试。
波形发生器(课程设计)
波形发生器的设计1．设计目的（1）掌握用集成运算放大器构成正弦波、方波和三角波函数发生器的设计方法。
（2）学会安装与调试由分立器件与集成电路组成的多级电子电路小系统。
2．设计任务设计一台波形信号发生器，具体要求如下：（1）输出波形：正弦波、方波、三角波。
（2）频率范围：3Hz －30Hz ，30Hz －300Hz ，300Hz －3KHz ，3KHz －30KHz 等4个波段。
（3）频率控制方式：通过改变RC 时间常数手控信号频率。
（4）输出电压：方波峰—峰值V U pp 24≤；三角波峰-峰值V 8U pp =，正弦波峰-峰V 1U pp >。
3.设计要求（1）完成全电路的理论设计（2）参数的计算和有关器件的选择（3）PCB 电路的设计（4）撰写设计报告书一份；A3 图纸2张。
报告书要求写明以下主要内容：总体方案的选择和设计 ；各个单元电路的选择和设计；PCB 电路的设计4、参考资料（l ）李立主编. 电工学实验指导. 北京：高等教育出版社，2005（2）高吉祥主编. 电子技术基础实验与课程设计. 北京：电子工业出版社，2004（3）谢云，等编著.现代电子技术实践课程指导.北京：机械工业出版社，2003目录一. 设计的方案的选择与论证 (3)1.1 设计方案 (3)1.1.1 设计方案1 (3)1.1.2 设计方案2 (4)1.1.3 设计方案3 (5)1.2 方案选择 (6)二. 单元电路的设计 (6)2.1 方案设计 (6)2.1.1 正弦波电路 (6)2.1.2 方波电路 (11)2.1.3 三角波电路 (12)2.2 参数的选择 (13)三、仿真 (14)3.1 软件介绍 (14)3.2 仿真的过程与结果 (15)四、PCB制版 (15)4.1 软件简介 (15)4.2 PCB电路板设计步骤 (20)五、总结与心得 (21)六、附录 (22)6.1 材料清单 (22)6.2 原理图 (23)6.3 PCB板图 (24)七、参考文献 (25)一．设计方案的选择与论证产生正弦波、三角波、方波的电路方案有多种。
微机原理课程设计波形发生器
微机原理课程设计波形发生器微机原理课程设计波形发生器基本要求：（1）通过按键选择波形，波形选择（方波、三角波）。
8255 A 和0832（2）通过按键设定波形的频率，同时波形频率在数码管上显示。
8255A（3）频率设定后，通过8253精确计时来设置波形宽度大小，比如方波的占空比。
（4）8259A产生中断，用示波器显示输出波形。
附加要求：（1）通过按键可以增大或者降低频率；（2）显示正弦波。
目录一理论部分1.1 课程设计的目的 (2)1.2 课程设计要求与内容 (2)1.3 总体设计方案 (2)(1)设计思想及方案论证 (2)(2)总体设计方案框图 (3)1.4 系统硬件设计 (4)1.5 系统软件设计 (5)二实践部分2.1 系统硬件原理简介 (6)2.2 程序调试 (9)2.3 软件系统的使用说明 (9)三课程设计结果分析3.1 实验结果 (10)3.2 结果分析 (11)四课程设计总结 (11)五附录5.1源程序及说明 (12)由于要求达到模拟信号波形发生，因此要由D/A 转换芯片0832来来完成此项任务，由8253形成波形的主要做法是：先输出一个下限电平，将其保持t 然后输出一个稍高的电平，在保持t ，然后重复此过程，因此需要延长0832输入数据的时间间隔来改变频率。
如图1信号发生波形图所示。
0832输入的数据的延时可以通过软件完成，也可以通过硬件完成。
由于实验要求输出的波的频率可以改变，且精确，所以选用硬件延时硬件延时主要由计时器8253和中断控制器8259来实现。
由8253输出的方波的高低电平，来触发8259的IR0端，8259给CPU 中断信号，CPU 中断来执行相应的中断子程序，中断子程序为向0832输出数据的程序，通过选择此程序可以产生锯齿波，方波，正弦波。
由于0832产生的方波的频率可以控制，所以每次中断执行波形发生程序的时间间隔可以精确控制。
以此来控制输出的波形频率。
最后通过8255驱动LED 数码显示管，实现对输入的频率的显示，由键盘直接输入波形频率，通过LED 数码显示管显示。
波形发生器课程设计
