摘要红外无线数据传输系统是一种利用红外线作为传输媒介的无线数据传输方式，它相对于无线电数据通信具有功耗低、价格便宜、低电磁干扰、高保密性等优点，目前发展迅猛,尤其是在近距离无线数据通信中得到广泛的运用.本文主要介绍基于51单片机的红外无线数据传输系统的原理.在硬件设计原理的介绍中，主要分析了系统中NE555数据调制电路、红外发射电路、红外接收电路、DS18B20温度传感器电路、单片机外围电路以及声光报警电路。

在系统软件设计的介绍中,我们主要分析单片机串口通信协议、控制温度传感器采集数据、对数据的编解码；而液晶显示部分软件则是为了具有更好的人机交互界面。

通过调试后，本系统基本达到预期要求，1、正确实现双机通信功能，在2400波特率下通信距离达到7米左右；2、具有在超时通信不畅的情况下进行报警提示功能;3、具有自动搜寻一帧数据起始位的功能，这样可以有效防止外界的干扰；4、通过串口可以与PC机实现正确通信，可以作为计算机的红外无线终端,完成数据的上传和下放.因此本系统具有广阔的实用价值。

关键词：AT89S52单片机；数据采集；红外通信;调制解调；串口通信AbstractInfrared wireless data transmission system is a wireless data transfer method that uses infrared as a transmission medium, Compared with the radio data communication，it has many advantages in power consumption, Production costs，electromagnetic interference，and the confidentiality. At present，this technology is developing rapidly，In particular, It is widely used in short—range wireless data communications，In this paper，we are introduced infrared wireless data transmission system’s theory that based on the single—chip microcomputer 51. In the hardware design principle introduction，We mainly analysis the system's data modulation circuit of NE555, infrared transmitter，IR receiver circuit, DS18B20 temperature sensor circuit，microcontroller peripheral circuits, as well as sound and light alarm circuit。

外文翻译-- 基于STC单片机的红外遥控开关系统的设计

JSJ-1302计算机信息工程学院2013 届毕业设计(论文)外文阅读与翻译毕业设计题目基于STC单片机的红外遥控开关系统的设计外文翻译题目Decoding Infraed Remote Controls Using a PIC16C5X Microcontroller专业计算机信息科学与技术班级姓名学号指导教师职称介绍：家用电子工业已经应用红外遥控器控制电视机，录像机和有线电视很多年了。

同样的技术最近开始应用于工业应用以替代小键盘。

可以通过PIC16C5X译解大多数的红外信号。

这份说明书是描述如何破解的。

唯一用来译解IR信号的强制性硬件是红外接收仪。

它的两种类型的用法在这里都有说明。

两种模块类型都经常被用于家用电子工业。

第一种类型响应的已调制的红外信号大概为40KHz。

第二种响应未调制的红外脉冲并且有受限范围。

每种类型的硬件成本都不高于2美元。

此处描述了三种PIC16C5X应用程序，说明了如何用它们来创建一个算法使其能够破译任何遥控信号。

每种PIC16C5X应用程序表示在映射出一个预先存在的红外格式的一个步骤。

最终的应用程序是一个用来完全实现的示例的红外信号解码和解调的一种Teknika电视遥控器。

三个层次的红外线信号典型的红外信号遥控器有三层。

用于这些层的名字没有被标准化。

在这个应用程序中注意他们被称为“红外、调制和串行数据。

红外层是种发射方式。

红外线是一种因为波长太长以至于看不到的光。

虽然你不能看到红外光束,但它是光的一种形式,所以如果你不能看到目标设备,你就不能用红外信号控制它。

控制绕过拐角,通过不透明的材料、RF,通常使用超高频信号。

虽然这个应用程序注没有进一步提到RF,这里介绍的许多东西都是可以用作一个射频传输介质。

这个频率层爆出的红外信号通常是在频率调制32.75千赫和56.8千赫之间。

这样做是为了减少环境光的影响。

虽然考虑到这一层,但还是可选的。

如果不调整红外格式的输出,发送脉冲与未调整的红外线则相反。

基于51单片机的红外遥控设计-毕业设计论文

基于51单片机的红外遥控设计摘要很多电器都采用红外遥控,那么红外遥控的工作原理是什么呢?本文将介绍其原理和设计方法。

红外线遥控就是利用波长为0.76～1.5μm之间的近红外线来传送控制信号的。

常用的红外遥控系统一般分发射和接收两个部分。

红外遥控常用的载波频率为38kHz，这是由发射端所使用的455kHz晶振来决定的，在发射端要对晶振进行整数分频，分频系数一般取12，所以455kHz÷12≈37.9 kHz≈38kHz。

也有一些遥控系统采用36kHz、40kHz、56kHz等，一般由发射端晶振的振荡频率来决定。

接收端的输出状态大致可分为脉冲、电平、自锁、互锁、数据五种形式。

“脉冲”输出是当按发射端按键时，接收端对应输出端输出一个“有效脉冲”，宽度一般在100ms左右。

一般情况下，接收端除了几位数据输出外，还应有一位“数据有效”输出端，以便后级适时地来取数据。

这种输出形式一般用于与单片机或微机接口。

除以上输出形式外，还有“锁存”和“暂存”两种形式。

所谓“锁存”输出是指对发射端每次发的信号，接收端对应输出予以“储存”，直至收到新的信号为止；“暂存”输出与上述介绍的“电平”输出类似。

关键词：80c51单片机、红外发光二极管、晶振目录第一章1、引言 (3)2、设计要求与指标 (3)3、红外遥感发射系统设计 (4)4、红外发射电路设计 (4)5、调试结果及分析 (9)6、结论 (10)第二章1、引言 (10)2、设计要求与指标 (11)3、红外遥控系统设计 (11)4、系统功能实现方法 (15)5、红外接收电路 (16)6、软件设计 (17)7、调试结果及分析 (18)8、结论 (19)参考文献附录绪论人的眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。

其中红光的波长范围为0.62～0.76μm；紫光的波长范围为0.38～0.46μm。

比紫光波长还短的光叫紫外线，比红光波长还长的光叫红外线。

毕业设计论文-红外线控制电动小车

毕业设计论文-红外线控制电动小车1 引言1.1 研究背景与意义随着现代电子技术和自动化技术的飞速发展，红外线遥控技术因其操作简便、抗干扰能力强、低功耗等特点在众多领域得到了广泛应用。

电动小车作为现代交通工具的一种，其控制系统的智能化、远程化成为研究热点。

红外线控制电动小车将红外线遥控技术与电动小车相结合，使得小车操作更为便捷，控制更为精确，尤其在特殊环境下，如危险区域的远程探测和物品搬运，具有显著的应用价值。

1.2 研究目的与内容本文旨在设计并实现一种基于红外线控制的电动小车。

研究内容包括：红外线控制技术的原理及其在电动小车上的应用；电动小车的硬件设计，主要包括电动机选型与驱动、电源与控制系统设计；电动小车的软件设计，包括红外线接收与解码、速度与方向控制算法等。

1.3 研究方法与论文结构本研究采用理论与实验相结合的方法，首先对红外线控制技术进行概述，分析电动小车的结构与功能需求，进而设计并实现相应的硬件和软件系统。

论文结构如下：第二章介绍红外线控制技术的基本原理及发展应用；第三章详细阐述电动小车的硬件与软件设计；第四章进行系统测试与分析；第五章对论文研究进行总结，指出不足，并对未来发展进行展望。

2. 红外线控制技术概述2.1 红外线基本原理红外线是一种电磁波，位于可见光与微波之间，波长范围约为700纳米到1毫米。

红外线的发现归功于天文学家威廉·赫歇尔在19世纪早期的实验。

红外线具有热效应，能够被许多物体吸收并转化为热能，这一特性使其在通信和控制技术中得到了广泛应用。

红外线遥控技术基于红外线的传输特性，通过发射和接收红外线信号来实现远距离控制。

其基本原理是利用红外发射二极管发射调制后的红外信号，经过空气传播后，由红外接收器接收并解调，最终将信号传送到控制电路进行处理。

2.2 红外线遥控技术的发展与应用红外线遥控技术自20世纪60年代问世以来，已广泛应用于家电遥控、工业控制、智能家居等领域。

红外遥控接收与发射系统毕业论文

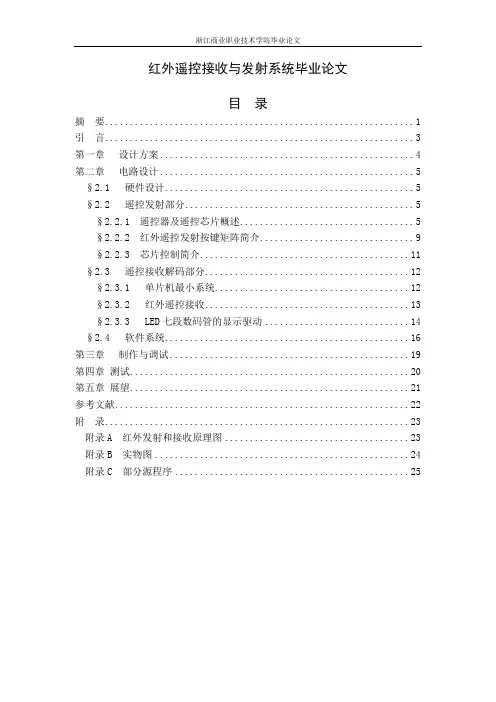

浙江商业职业技术学院毕业论文红外遥控接收与发射系统毕业论文目录摘要 (1)引言 (3)第一章设计方案 (4)第二章电路设计 (5)§2.1 硬件设计 (5)§2.2 遥控发射部分 (5)§2.2.1 遥控器及遥控芯片概述 (5)§2.2.2 红外遥控发射按键矩阵简介 (9)§2.2.3 芯片控制简介 (11)§2.3 遥控接收解码部分 (12)§2.3.1 单片机最小系统 (12)§2.3.2 红外遥控接收 (13)§2.3.3 LED七段数码管的显示驱动 (14)§2.4 软件系统 (16)第三章制作与调试 (19)第四章测试 (20)第五章展望 (21)参考文献 (22)附录 (23)附录A 红外发射和接收原理图 (23)附录B 实物图 (24)附录C 部分源程序 (25)红外遥控发射与接收系统摘要：本文主要是围绕无线遥控发射、接收系统的相关理论和实践应用进行了研究。

主要内容是根据项目要求，设计无线遥控发射、接收系统，设计出相应的硬件电路和编码、解码方式与元件结构等，详细叙述了系统硬件线路的设计要点和结构以及遥控电路的编码、解码技术。

文中提出了一种通过按键实现多路遥控控制的设计方法，给出了该设计方法详细的原理说明和具体的设计电路。

同时给出了一种独特、详细的系统抗干扰措施和节能措施。

文中设计的电路和控制方法适用于一般的简单遥控系统设计，硬件设计也有一定的实用性和通用性。

关键词：无线遥控调制解调单片机解码Infrared Remote Control Transmitter and Receiver System Abstract:This paper is mainly on the wireless remote control transmitting and receiving system related theory and practice application were studied. Main content is according to the requirements of the project, the design of wireless remote control transmitting and receiving system, and designed the corresponding hardware circuit and encoding, decoding way and element structure, etc, this paper describes the system hardware circuit design essentials and structure and remote circuit encoding, decoding technology. This paper brings forward a new key realization way by remote control design method is presented, the design method and principle of detailed design specific circuit. As a unique and detailed anti-interference measures of energy saving measures and systems. The design of the circuit and control method is applicable to the general simple control system design, hardware design also has certain practical and universal.Key words: Wireless Remote Control, Demodulation,SCM Decoding引言红外线遥控是利用红外线传递控制信号，实现对控制对象的远距离控制的目的。

基于51单片机的红外计数系统设计

摘要摘要本文介绍了一款以单片机AT89S52为控制器的红外计数系统的设计。

该系统可实现对人流量的监测、实时显示以及存储。

系统采用PC机作为上位机，AT89S52单片机为下位机，二者可相互通信。

单片机实时监测显示人流量信息，并向上位机发送人流量信息。

同时上位机也可以向单片机发送控制命令并且可存储导出人流量信息。

PC机与单片机之间的通信采用RS-232C通信标准来实现。

除此之外，该系统只占用了单片机少量的I /O口和内存，为系统留下了功能扩展的空间。

关键字：单片机、红外对射管、串口通信、上位机控制IABSTRACTABSTRACTThis paper introduces a design of infrared counting system based on MCU AT89S52. The system is able to monitor the flow rate of visitors of which data can be displayed real-timely and stored. In this system, the PC serves as upper computer as well as MCU AT89S52 serves as lower computer. Communication between the upper and lower computer acts like the process that MCU AT89S52 sends the information of the flow rate of visitors being monitored to PC which can stores it and sends control commands in response. The communication applies the RS-232C communications standards.In addition, the system takes up only a small amount of the MCU I/O ports and memory capacity, so that the system has much functional space for expansion.Key words: MCU, infrared shooting tube, serial communication, PC controlII目录第一章引言 (1)1.1单片机发展简述 (1)1.2单片机应用综述 (2)1.3 背景及意义 (2)第二章系统总体方案及硬件平台设计 (4)2.1 设计内容 (4)2.2 技术指标 (4)2.3 总体方案设计 (5)2.3.1 硬件总体方案设计 (5)2.3.2 软件总体方案 (7)2.4 硬件平台设计 (9)2.4.1 控制单元设计 (10)2.4.2 译码电路设计 (12)2.4.3 驱动电路设计 (14)2.4.4 通信系统硬件设计 (16)2.4.5 红外对射收发器设计 (18)2.4.6 显示电路设计 (19)2.5 系统开发流程 (20)第三章软件系统设计 (22)3.1 软件总体设计 (22)3.2 下位机程序设计 (22)3.2.1 Keil 开发环境 (23)3.2.2 串口通信程序设计 (23)3.2.3 数码管显示程序设计 (26)3.2.4 数据处理程序设计 (29)3.3 上位机程序设计 (31)3.3.1 VB6.0开发环境 (32)3.3.2 串口通信部分程序部分 (32)III3.3.3 控制及功能程序部分 (36)3.3.4 显示模块 (42)第四章系统调试 (44)4.1 硬件原理以及软件联合仿真 (44)4.1.1 proteus仿真 (44)4.2 硬件平台调试 (45)4.2.1 短路与虚焊检测 (46)4.2.2 上电测试 (47)4.2.3 串口调试 (47)4.3 软件系统调试 (48)4.4 系统联调 (49)4.5 调试结果及分析 (50)第五章结束语 (51)参考文献 (53)致谢 (54)附录1：硬件原理图 (55)附录2：设计程序 (56)附录3：系统PCB图 (73)外文资料原文 (74)外文资料译文 (76)IV第一章引言第一章引言1.1 单片机发展简述单片机（Microcontrollers）诞生于1971年，经历了SCM、MCU、SoC三大阶段，早期的SCM单片机都是8位或4位的。

基于单片机的空调遥控器设计 (1)

本科毕业设计基于单片机的空调遥控器摘要随着社会的发展，科技的进步以及人们生活水平的逐步提高，各种方便于生活的遥控系统开始进入了人们的生活。

电器在家庭中已经十分普及，与此同时，和电器相伴的空调遥控器的品种和产量不断提高。

传统的遥控器采用专用的遥控编码及解码集成电路，这种方式虽然制作简单容易，但由于功能键数及功能受到特定的限制，只实用于某一专用电器产品的应用，应用范围受到限制。

而采用单片机进行遥控系统的应用设计，具有编程灵活多样，操作码个数可随便设定等优点。

论文首先对遥控器的几个方案进行了论证，最终确定了一可行性方案，并对此方案进行了可行性分析之后提出了电器遥控器的硬件和软件设计方案。

在硬件设计方案中，首先详细论述了遥控器的基本原理并用实例进行了说明。

然后，对电器遥控器常用硬件设备原理和使用进行了讨论，并对设计中使用的单片机做了必要说明。

在软件设计方案中，论文对软件流程做了详细的解释并阐述了单片机软件设计的一般方法。

最后，论文对电器遥控器设计的硬、软件调试做了简单介绍。

关键字：遥控器电器遥控单片机Air Conditioner Remote Controller Based On Single Chip MicrocomputerFan Geqiang(College of Science, South China Agricultural University, Guangzhou 510642, China) Abstract：With the development of society, the progress of science and technology and the improvement of people's living standards, remote control systems to facilitate life begin to enter people's life. Electrical appliances have become very popular, in the family at the same time, and the air conditioning remote control electric appliance with variety and yield improvement.The traditional remote controller adopt special remote control coding and decoding integrated circuit, while this preparation is simple and easy, but because the function keys and function subject to certain limitations, application is applicable only to a special electrical products, limited application range. Design and application of single-chip control system with programmable, flexible operation, code can be arbitrarily set number etc.Firstly, several schemes for the remote control has been demonstrated, ultimately determine a feasible scheme, and this scheme for the feasibility of proposed electric appliance remote controller hardware and software design scheme. In hardware design, this paper firstly discusses the basic principle of the remote control and illustrates it with examples. Then, on a remote control electric appliance equipment commonly used hardware principle and application are discussed, and the design used in single-chip to do the necessary notes. In software design, the software process to do a detailed explanation and expounds the general method of MCU software design. Finally, the article on the remote controller design hardware, software debugging is introduced briefly.Keyword: remote control electric remote control single-chip目录1 引言 (1)2 方案比较 (1)2.1 方案一：多功能红外遥控器 (1)2.2 方案二：红外线电器遥控器 (2)2.3 方案三：空调遥控器 (2)2.4 方案比较 (3)3 空调遥控器硬件设计 (4)3.1 单片机选型 (4)3.2 红外发射电路设计 (4)3.2.1 红外遥控基本原理 (4)3.2.2 红外发射电路 (8)3.3 LCD驱动电路设计 (9)3.3.1 LCD基本原理 (9)3.3.2 LCD驱动电路（串列传输） (10)3.4 键盘、摇杆扫描电路设计 (11)3.4.1 键盘、摇杆基本原理 (11)3.4.2 键盘、摇杆扫描电路 (13)3.5 空调遥控器硬件电路图 (13)4 调试 (14)4.1 硬件调试 (14)4.2 软件调试 (15)4.3 故障诊断及排除 (15)5 总结 (15)致谢............................................................................................................... 错误!未定义书签。

基于单片机的红外线遥控器设计毕业设计

毕业设计设计课题：基于单片机的红外线遥控器设计摘要随着社会的发展、科技的进步以及人们生活水平的逐步提高，各种方便于生活的遥控系统开始进入了人们的生活。

传统的遥控器采用专用的遥控编码及解码集成电路，这种方法虽然制作简单、容易，但由于功能键数及功能受到特定的限制，只实用于某一专用电器产品的应用，应用范围受到限制。

而采用单片机进行遥控系统的应用设计，具有编程灵活多样、操作码个数可随便设定等优点。

本设计主要应用了AT89C51单片机作为核心，综合应用了单片机中断系统、定时器、计数器等知识，应用红外光的优点。

遥控操作的不同，遥控发射器通过对红外光发射频率的控制来区别不同的操作。

遥控接收器通过对红外光接收频率的识别，判断出控制操作，来完成整个红外遥控发射、接收过程。

其优点硬件电路简单，软件功能完善，性价比较高等特点，具有一定的使用和参考价值。

关键词：单片机，红外遥控，中断，定时，计数，频率AbstractWith the development of our society and the gradual improvement of science and technology, various kinds of help remote control systems have began to enter people’s life. The traditional remote controllers adopt special remote control code and decode integrated circuits, though this kind of method is simply and easily, it is only the practical application ofsome certain special electric equipments because of the counted functional keys is counted and the restricted function, so the range of application is limited. But the remote controllers which adopt the microprocessors have many advantages such as flexible operating and unceremonious manipulative keys.The design has used AT89C2051 microprocessor as core, integratively apply the interruptive system, timer , counter ,etc. mainly to design originally and also take the advantage of the infrared light. The remote control launcher distinguishes different operation through the control on frequency of infrared emission of light. The remote control receiver judges control operation by adopting the discerned frequency of the received infrared light to finish the whole launching and receiving course.Its advantage is that the hardware circuit is simple, the software is with perfect function, have certain use and reference valueKeywords: Microprocessor, Infrared remote control，Interrupt，Timing，Counting，Frequency目录绪论 (7)第一章红外发射部分 (8)1、引言 (8)2、设计要求与指标 (9)3 红外遥感发射系统的设计 (9)4、红外发射电路的设计 (10)5 调试结果及其分析 (15)6、结论 (16)第二章红外接受部分 (16)1、引言 (16)2、设计要求及指标 (17)3、红外遥控系统的设计 (17)4、系统的功能实现方法 (21)5、红外接受电路图 (23)6、软件设计： (24)7、调试结果及分析： (26)8、结论： (26)参考文献 (27)绪论人的眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。

红外遥控设计毕业设计论文

摘要对于无线遥控技术，当前基本上通过以下几种方式实现：红外遥控方式，无线电遥控方式，超声波遥控方式。

红外技术出现比较早，成本低，价格也具有优势。

红外遥控具有以下优点：控制内容多，抗干扰能力比较强，不会发生任何误动作；响应速度快，不会对其他电器产生干扰从而影响用户使用；体积小，成本低，功耗小，与其他方式比可以降低功耗90%。

目前红外遥控、遥测技术在彩电、录像机、音响设备、空调、玩具、门铃、遥控汽车路牌以及防盗等其它小型装上得到了广泛的应用。

采用红外线做通信媒介, 经实验证明, 在没有阻碍的有限范圈内（例如一个房间, 车间或实验室）具有无线电无法比拟的优势。

所以对本课题的研究是很有必要的。

通过对设计要求的认真分析和研究，拿出了几种可行方案，最终选定了一个最佳方案。

该方案是采用先进的单片机技术实现遥控的主要手段。

电路主要由发送电路和接收电路组成。

发送端主要由AT89C2051单片机，红外发射电路，红外发射指示灯以及键盘输入等构成，发射出红外信号；接收端主要由AT89C52单片机，红外接收电路，状态指示电路，可控硅调光电路以及+5V电源等组成。

我们所设计的遥控器能控制5个电器的电源开关，并且可对一路电灯进行亮度的调节。

关键字：遥控电路，红外发射，红外接收，单片机ABSTRACTFor wireless remote control technology, we mainly use several ways below: Infrared remote, Wireless remote control, Ultrasonic control. Infrared remote technology appears earlier and its cost is lower. Infrared remote has several advantages below: The content it controls is more than others, its anti-interference ability is stronger and it can avoid any wrong action; it realizes faster and it will never influence other electrical equipment. In additional, the volume of the infrared remote system is small, the cost is low and the power is lower 90% than other ways.At this time, infrared remote control and test technology is applied to many small devices just like color TV, video tape recorder (VCR), audio equipment, air-condition, toys, doorbell, billboards of remote cars, Anti-theft device, and so on. Using infrared rays as communication media has unmatched advantages among a unencumbered space (like a room, a workshop or a lab), which is proved by many experiments. So the research of this subject is very necessary.After analyzing and researching on the request of the design, we take several blue print and we selected the best one in the end. The project makes use of advanced SCM to realize the remote control. This circuit is made up of sending circuit and receiving circuit. The sending end is made up of SCM AT89C2051, infrared sending circuit, a pilot lamp for infrared sending, keyboard entry, and so on while the receiving end is made up of SCM AT89C52, infrared receiving circuit, a pointing circuit for status, the SCR dimming circuit, a power supply for +5V, and so on.Remote controller we designed can dominate 5 electrical source switches and adjust the brightness of one light.KEY WORDS: Remote controlling circuit, Infrared emission, Infraredreceiving, SCM毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

红外遥控技术讲义经典(毕业设计必备)

目录基于单片机的电器遥控器设计 (3)文献综述 (4)一．遥控技术的种类 (4)二、红外遥控技术的研究现状和成果 (6)第1章总体设计方案 (9)方案一：（简易红外遥控电路） (9)方案二：（利用红外遥控开关电路） (10)方案三：利用红外遥控开关电路 (11)方案比较 (12)第2章系统硬件电路设计 (13)2.1器件选择 (13)2.1.1 单片机的选择 (13)2.1.2 显示器件选择 (14)2.1.3调光器件选择 (14)2.1.4 按键控制方式选择 (15)2.2.电路设计： (15)2.2.1．发射电路部分 (15)2.2.1.1遥控发射器遥控方式 (15)2.2.1.2发射电路的设计 (16)2.2.1.3遥控发射器电路原理图 (18)2.2.2．接收电路部分 (19)2.2.2.1红外遥控接收器的接收过程 (19)2.2.1.2遥控接收器电路原理图 (19)2.3.系统功能实现方法 (20)2.3.1．遥控码的编码格式 (20)2.3.2．遥控码的发射 (21)2.3.3．数据帧的接收处理 (21)2.4.遥控发射及接收控制电路的软件设计 (22)2.4.1遥控发射部分： (22)2.4.2遥控接收部分: (24)第3章设计调试 (26)调试步骤: (26)第4章结束语 (28)附录（参考文献及计算机程序清单） (29)参考文献： (29)程序清单 (30)基于单片机的电器遥控器设计摘要：通过对设计要求地认真分析和研究，拿出了几种可行方案，最终选定了一个最佳方案。

该方案是采用先进的单片机技术实现遥控的主要手段。

我们所设计的遥控器能控制5个电器的电源开关，并且可对一路电灯进行亮度的调节。

关键字：遥控电路，红外发射，红外接收，单片机A Design about the Tele-controller Based on SCM【abstract】After analyzing and researching on the request of the design, we take several blue print and we selected the best one in the end. The project make use of advanced SCM to realize the remote control. Remote controller we designed can dominate 5 electrical source switches and adjust the brightness of one light.【keyword】Remote controlling circuit Infrared emission Infrared receiving, SCM文献综述随着电子技术的飞速发展，新型大规模遥控集成电路的不断出现，使遥控技术有了日新月异的发展。

基于单片机的红外遥控直流电机控制系统设计

毕业设计说明书微电机无线控制器设计学号：学专指导教师：2014年 6 月XXXXXX微电机无线控制器设计引言本文介绍了基于红外遥控直流电机控制系统的设计，讲述了直流电机调速的相关知识以及PWM调速的基本原理和实现方法。

直流电机具有优良的调速特性，调速平滑、方便、范围广，过载能力大，能承受频繁的冲击负载，可实现频繁的快速启动、制动和反转，能满足生产过程中自动化系统的各种运行要求。

电机控制系统采用红外遥控控制是电气传动的发展方向之一。

采用红外遥控控制后，整个电机系统体积小、结构简单、可靠性高、操作维护方便，电动机稳态运转时转速精度可达到较高水平。

本设计方案基于市场的需求，结合红外遥控设计简单，操作方便，成本低廉等特点，采用了HT2661作为红外编码芯片，HS0038作为红外一体化接收发射管，L298N作为电机控制芯片，51单片机作为系统控制芯片，在此基础上设计了一个简单的红外遥控直流电机系统。

本设计实现了直流电机的几项基本功能：启动、停止、加速、减速、正转、反转。

关键词：PWM；直流电机调速；红外遥控AbstractAbstract: this paper introduced based on infrared remote control motor control system design, tells the dc motor speed and related knowledge of PWM speed with the basic principle and method. Dc motor with excellent speed characteristics, speed smooth, convenient, speed range, overload ability, can withstand the impact of frequent, which can realize frequent load fast start, braking and reverse; Can satisfy the production process automation system of various special operation requirements. Motor control system based on infrared remote control is the development direction of electric drive one. Using infrared remote control, the motor system volume small, simple structure, high reliability, operation and maintenance convenience, motor when the steady-state operation speed precision reaches a higher level.This design scheme based on the demand of the market, combined with infrared remote control design simple, convenient operation, low cost etc, using a 51 SCM as remote launch receiver chips, HS0038 as infrared integration receiving tubes, based on this design a simple infrared remote control dc motor system. This design is realized the dc motor of the several basic functions: start and stop, acceleration and deceleration, are turning, inversion.Keywords:PWM; Dc motor speed; Infrared remote control目录引言 (1)第一章综述 (1)1.1研究背景 (1)1.2 研究意义 (2)1.3 设计要求 (2)1.4 系统设计 (3)1.4.1系统设计方案 (3)1.4.2系统硬件框图 (4)1.5 基本原理 (5)1.5.1直流电机调速原理 (5)1.5.2 PWM基本原理及实现方法 (6)第二章单片机最小系统设计 (9)2.1单片机简介 (9)2.2单片机最小系统 (9)2.3单片机STC89C51 (9)2.4复位单路 (11)2.5晶振电路 (12)2.6单片机控制程序 (13)第三章红外收发模块设计 (14)3.1红外遥控模块功能 (14)3.2红外遥控漫谈 (14)3.3红外遥控系统 (14)3.4红外遥控原理 (15)3.5红外键盘发射模块设计 (17)3.6红外接收模块设计 (18)3.7红外遥控解码程序 (19)第四章电机控制显示模块设计 (21)4.1电机驱动模块设计 (21)4.1.1电机驱动模块设计方案 (21)4.1.2 驱动芯片L298N (21)4.1.3 电机驱动模块电路 (21)4.2 电机控制模块程序 (24)4.3 显示模块设计 (25)4.4 显示模块程序 (27)第五章系统的功能调试 (29)5.1 系统调试方案 (29)5.2 直流电机的调速功能仿真图形 (29)5.3 系统Protuse仿真图 (31)5.4 系统的电路原理图 (32)总结体会 (34)参考文献 (35)致谢 (37)第一章综述1.1 研究背景近年来，随着科技的飞速发展,单片机的应用的市场发展迅速。

4路红外遥控器的设计_毕业设计

毕业设计4路红外遥控器的设计摘要红外线遥控是目前应用最广泛的一种通信和遥控手段。

红外遥控技术的出现，不仅大大提高了劳动生产率，降低了成本，而且减轻了人们的劳动强度，改善了劳动条件。

红外线遥控器具有体积小、功耗低、功能强、成本低等特点从而成为了当今非常流行的一种控制方式。

本设计主要采用单片机AT89C51作为设计的核心元件，设计出一个红外多路遥控发射/接收系统。

本设计以红外线作为传递信息的载体，可对4 个受控对象的工作状态进行短距离无线控制，可对处于工作状态的设备进行计数，并显示出来。

适用于遥控工业、医疗、家用电器等设备的开闭状态。

关键字：红外遥控器，单片机，信息，短距离控制，设备AbstractInfrared remote control is a communication and control means, the most widely used. Infrared remote control technology, not only greatly improve the labor productivity, reduces the cost, but also reduces the labor intensity, improve working conditions. Infrared remote control device has the advantages of small volume, low power consumption, strong function, low cost and thus become a kind of control method of today's very popular.This design mainly adopts single-chip computer AT89C51 as the core component design, the design of a multi-channel infrared remote control transmitting / receiving system. The design of the infrared transmission of information as a carrier, can be a short distance wireless control of 4 controlled object working state, can count on the equipment is in working state, and displayed. Opening and closing state suitable for remote control of industrial, medical, home appliances and other equipment.Keywords:infrared remote control, MCU, information, short distance control, equipment目录第1章绪论 (1)1.1选题的目的意义 (1)1.2红外遥控简介 (1)1.3红外遥控研究现状和成果 (2)第2章总体方案设计 (5)2.1设计方案 (5)2.2系统设计思路 (7)第3章硬件电路设计 (8)3.1元器件选择 (8)3.1.1主控芯片AT89C51单片机的简介 (8)3.1.2红外一体化接收头HS0038简介 (11)3.2发射电路部分 (12)3.2.1按键控制电路 (12)3.2.2红外发射电路 (12)3.3接收电路部分 (13)3.3.1电源电路 (13)3.3.2红外接收电路 (14)3.3.3数码管显示电路 (14)3.3.4继电器控制电路 (15)第4章控制软件设计 (17)4.1红外编码原理 (17)4.2遥控发射主程序流程图 (18)4.3遥控接收主程序流程图 (19)第5章系统调试 (21)5.1硬件调试 (21)5.2软件调试 (21)5.3软、硬件整体调试 (22)总结 (23)致谢 (24)参考文献 (25)附录 (26)附录A：电路原理图及PCB图 (26)附录B：程序 (29)第1章绪论1.1选题的目的意义随着科技的发展，人们生活的节奏也越来越快，随之人们对方便，快捷的要求也随之不断增高。

(完整版)基于51单片机的红外遥控器解码设计毕业论文

第1章红外解码系统分析第1节设计要求整个控制系统的设计要求：被控设备的控制实时反应，从接收信号到信号处理及对设备控制反映时间应小于1s；整个系统的抗干扰能力强，防止误动作；整个系统的安装、操作简单，维护方便；成本低。

红外载波、编码电路设计要求：单片机定时器精确产生38KHz红外载波；根据控制系统要求能对红外控制指令信号精确编码并迅速发送。

红外解码电路设计要求：精确接收红外信号，并对所接收信号进行解码、放大、整形、解调等处理，最后输出TTL电平信号；对非红外光及边缘红外光抗干扰能力强。

设备扩展模块设计要求：直流控制交流；抗干扰能力强；反应迅速不产生误动作；能承受大电流冲击。

第2节总体设计方案2.1 方案论证驱动与开关方案一：采用晶闸管直接驱动。

其优点是体积小，电路简单，外围元件少。

但控制电流小，大电流晶闸管成本高，并且隔离性能差。

方案二：采用三极管驱动继电器。

其体积大，外围元件多。

优点是控制电流大，隔离性能好。

根据实际情况，拟采用方案二。

2.2 总体设计框图经过上述方案的分析选择，得出系统硬件由以下几部分组成：电视红外遥控器，51单片机最小系统，接收放大于一体集成红外接收头，1602液晶显示驱动电路。

整体设计思路为：根据扫描到不同的按键值转至相对应的ROM表读取数据。

确认设备及菜单选择键后AT89S2将从ROM读取出来的值，按照数据处理要求从P2.5输出控制脉冲与T0产生的38KHz的载波（周期是26.3μs）进行调制，经NPN三极管对信号放大驱动红外发光管将控制信号发送出去。

红外数据接收则是采用HS0038一体化红外接收头，内部集成红外接收、数据采集、解码的功能，只要在接收端INT0检测头信号低电平的到来，就可完成对整个串行的信号进行分析得出当前控制指令的功能。

然后根据所得的指令去操作相应的用电器件工作，如图1-1所示。

图1-1 电路设计整体框图第2章红外解码硬件电路设计第1节单片机及其硬件电路设计1.1 单片机的介绍AT89S52是一种低功耗、高性能CMOS8位微控制器，具有8K 在系统可编程Flash 存储器。

红外系统文献综述

毕业设计（论文）文献综述毕业设计（论文）题目：8路红外遥控开关控制器文献综述题目：文献资料（一）基于单片机控制的多路红外遥控开关参考文献资料：文献资料（一）基于单片机控制的多路红外遥控开关西安工程科技学院学报第19卷第4期1.总体方案设计系统组成如图1所示。

系统由发射部分和接收部分组成。

发射部分采用脉冲个数编码,将待发射信号调制成56.7kHz的波信号,由红外发射管进行发射。

接收部分由红外接收管进行解码接收，单片机通过对所接收信号的分析，输出相应的控制信号，使继电器原有状态发生改变，并由LED数码管指示出发射部分按下的按键号。

图1 红外遥控开关系统组成2．系统硬件设计发射部分的电路原理图如图2所示，图2中AT89C52单片机为控制核心；P0口作为键扫描端口；第14脚作为红外遥控发射编码的输出脚，用于输出56.7kHz的载波编码信号。

该注意的是单片机的P0口必须外接上拉电阻，否则发射部分将无法正常工作。

图2 发射部分电路原理图接收部分的电路原理图如图3所示。

图中AT89C52单片机为控制核心；.P1.0~P1.3口作为数码管的二进制数据输出，经过4511译码器译码后通过半导体数码管显示发射端的按键号；P0.0~P0.7，P2.0~P2.7的输出经三极管放大后接控制继电器；P3.0，P3.3口接收调解后的红外遥控信号。

需要说明的是；（a）出于在开机时灯应全灭的考虑，P0和P2口在系统上电初始化后将一直保持为高电平，直到接收到发射部分的控制信号，其状态态才会发生改变；（b）红外接收头采用一体化接收器HRM5700B，其解调频率为53.7kHz，当HRM5700B接收到53.7kHz的红外脉冲信号时输出为低电平，反之输出高电平。

它是将光探测器与前置放大器封装在一起，以实现对脉冲编码信号调制的红外光信号的接收。

在系统工作时HRM5700B对接收到的脉冲编码信号进行解调，解调后的信号输入至单片机的P3.0，P3.3口。

红外遥控系统毕业设计基于单片机的红外遥控系统设计

《单片机设计》课程设计题目：基于单片机的红外遥控系统设计专业：电气工程系班级：姓名：学号：指导教师：小组成员：成绩：摘要随着社会的进展、科技的进步和人们生活水平的慢慢提高，各类方便于生活的遥控系统开始进入了人们的生活。

采纳单片机进行遥控系统的应用设计，具有编程灵活多样、操作码个数可随意设定等优势。

由于单片机具有集成度高、体积小、靠得住性高、价钱廉价等优势，其在机电一体化、工业操纵、仪器仪表和家用电器等领域取得了普遍应用。

当前单片机对家用电器操纵呈现出外形简单化、功能多样化、产品智能化的进展趋向。

红外遥控技术具有利用方便、功耗低、抗干扰能力强、价钱廉价的特点，因此它的应用前景十分广漠。

本课题以延伸红外无线遥控技术为目的，提出了一种红外遥控器集中操纵的方案，核心是设计出一个红外接收系统。

本设计以红外线作为传递信息的载体，可对受控对象的工作状态进行短距离无线操纵，适用于遥控工业、医疗、家用电器等设备的开闭状态。

并含有设备计数模块，可对处于工作状态的设备进行计数，并显示出来。

课题的重点在于通过软件实现二进制数据的解码工作，然后通过红外收发头进行数据传输操纵系统。

关键词：红外遥控；单片机操纵；显示模块目录1 引言........................................................................................................................................ - 4 -1.1 课题研究的目的........................................................................................................... - 4 -............................................................................................................................................. - 4 - 2设计任务及要求....................................................................................................................... - 5 -2.1红外遥控系统的设计与实现任务，要紧完成：........................................................ - 5 -2.2 红外遥控系统的设计要求：....................................................................................... - 5 -3 红外遥控系统的硬件设计...................................................................................................... - 6 -3.1 本设计方案思路......................................................................................................... - 6 -3.2 研发方向和技术关键................................................................................................. - 6 - ..................................................................................................................................................... - 7 - ...................................................................................................................................... - 7 -3.3.3 红外接收模块.................................................................................................. - 11 -3.3.4 LED模拟外围设备模块.................................................................................. - 12 -.................................................................................................................................... - 13 - 4 红外遥控系统的软件设计.................................................................................................... - 14 -4.1 主控程序..................................................................................................................... - 14 -4.2 遥控发射部份............................................................................................................. - 14 -4.3 遥控接收处置部份..................................................................................................... - 15 -5 测试结果及分析.................................................................................................................... - 15 -5.1 实验仪与运算机的连接............................................................................................. - 15 -5.2 硬件系统的调试......................................................................................................... - 16 -5.3 软件系统的调试......................................................................................................... - 16 -6 总结与体会............................................................................................................................ - 16 - 参考文献.................................................................................................................................... - 17 - 7附录程序代码....................................................................................................................... - 18 -1 引言1.1 课题研究的目的本设计要紧研究并设计一个基于单片机的红外发射及接收系统，实现对温度操纵、蜂鸣器、LED灯的隔离操纵。
