模电实验报告直流稳压电源设计
模电实验报告直流稳压电源
模电实验报告直流稳压电源
您好,关于模拟电路实验报告中的直流稳压电源部分,我们可以提供一些参考内容：
1. 实验目的：
掌握直流稳压电源的基本原理,设计并制作一个稳压电源电路,使用万用表测量电压稳定度及负载调节率,并记录实验数据。
2. 实验原理：
直流稳压电源电路由变压器、整流滤波电路、稳压电路三部分组成。
变压器主要作用是将市电电压（一般为220V）降压为电路需要的低电压,同时也起到隔离交流电源的作用。
整流滤波电路主要作用是将交流电压转换为直流电压,并通过电容滤波去除交流信号中的纹波。
稳压电路主要作用是稳定输出电压,防止由于负载变化等原因导致输出电压波动。
3. 实验步骤：
a. 按照电路图自行设计一份直流稳压电源电路,并将电路图附在报告中；
b. 根据电路图,选好相应的电器件并进行焊接；
c. 将稳压电路的输出接到万用表上,测量输出电压稳定度及负载调节率；
d. 记录实验数据,并进行分析。
4. 实验数据：
在不同负载下,测得的输出电压及电压稳定度数据如下表所示：
负载电流（mA）输出电压（V）电压稳定度
10 5.00 ±0.01V
50 5.02 ±0.02V
100 5.05 ±0.03V
500 5.01 ±0.04V
由上表数据可以看出,随着负载电流增加,电压略有波动,但稳定度很高,波动范围较小。
5. 实验结论：
本次实验,我们成功设计并制作了一份直流稳压电源电路,并通过测量实验验证了输出电压稳定度较高,波动范围很小的结论。
这对于电子电路的实验和应用有很大的参考价值。
模电实验5(直流稳压电源设计 )
3 R6 1k Ω 0
2、发挥部份 、
成 都 信 息 工 程
查阅资料， 查阅资料，自行设计该可调稳压电源的保护 电路。 电路。 1、过流保护（必做）：当负载电流超过 过流保护（必做） 200mA时 自动减小输出电流， 200mA时，自动减小输出电流，对调整管和负载 实现自动保护。 实现自动保护。 输入过压保护（选做） 输入电压超 2、输入过压保护（选做）：当输入电压超 15V时 使电路实现自动保护。 过15V时，使电路实现自动保护。 过热保护（选做） 当调整管过热时， 3、过热保护（选做）：当调整管过热时， 使其中流过的电流自动减小。 使其中流过的电流自动减小。
图9.2 串联型稳压电源实验电路
R +R +R 2V V = 1 W O min Z R +R
W 2
R +R +R 2V V = 1 W O max Z R
2
3、串联反馈式稳压电路工作原理 、串联反馈式稳压电路工作原理
成 都 信 息 工 程
当输入电压V 增加（ 当输入电压 I增加（或 IO减小）时，导致输出 + 减小） 电压V 增加， 电压 O增加，反馈电压 VF随之增加，VF与VREF 随之增加， 相比较，其差值电压经 V 相比较， i R 比较放大后使V 比较放大后使 B和IB 、 I 减小，调整管T的c-e VREF 减小，调整管 的
三 、实验内容
成 都 信 息 工 程
பைடு நூலகம்
1、基本要求： 、基本要求：
（1）设计相关元件参数 ） 使电路稳定输出8v电 使电路稳定输出 电 。（U 压。（ I=12V） ） （2）直流稳压电源指标 ） 测试
2sc8050 50% 6 1 9
模电实验——直流稳压电源
电子电工教学基地模拟电子技术综合设计型实验实验报告设计题目：集成直流稳压电源设计人员：张卓，张夏敏，张亮完成日期：2011年6月27日1 设计要求1.1设计目的a）掌握集成直流稳压电源的实验方法。
b）掌握用变压器、整流二极管、滤波电容和集成稳压器来设计直流稳压电源的方法。
c）掌握直流稳压电源的主要性能指标及参数的测试方法。
d）为下一个综合实验——语音放大电路提供电源。
1.2技术指标a）设计一个双路直流稳压电源。
b）输出电压Uo = ±12V ，最大输出电流Iomax = 1A 。
c）输出纹波电压ΔUop-p ≤5mV 稳压系数SU ≤5×10-3 。
2原理分析直流稳压电源的工作流程如下：2.1交流变压器一般的电子设备所需要的直流电压较之交流电网提供的220V电压相差较大，为了得到输出电压的额定范围，就需要将电网电压转化到合适的数值。
所以，电压变换部分的主要作用就是将电网电压变为所需要的交流电压，同时还可以起到直流电源与电网的隔离作用。
2.2整流电路整流电路的作用是将变换后的交流电压转换为单方向的脉冲电压。
由于这种电压存在着很大的脉动部分，因此，一般还不能直接用来给负载供电，否则，纹波会严重影响到负载的性能指标。
2.3滤波电路滤波部分的作用是对整流部分输出的脉动直流进行平滑，使之成为含交变成分很小的直流电压。
也就是说，滤波部分实际上使一个性能较好的低通滤波器，且其截止频率一定低于整流输出电压的基波频率。
2.4稳压电路尽管经过整流滤波后的电压接近于直流电压，但是其电压值的稳定性很差，受温度、负载、电网电压波动等因素的影响很大，因此，还必须有稳压电路，以维持输出直流电压的基本稳定。
3各个单元电路的设计3.1电源变压器的设计这里是将220V 的交流电压变换成整流滤波电路所需要的交流电压。
由公式知：3.2 整流电路的设计将交流电变换成直流电部分是利用二极管的单向导电作用完成的，因此，二极管是构成整流电路的关键元件。
模电课程设计直流稳压电源
模拟电子技术课程设计报告直流稳压电源设计专业:班级:姓名:学号:指导老师:电子通信与物理学院日期: 2014 年 6 月10日直流稳压电源设计一、设计功能概述本次设计的设计要求为：设计一个直流稳压电源；输入交流电压220v；输出直流电压5v；输出电流1A；输出最大纹波电压小于10mV。
本文所设计的直流电源为单相小功率电源，它将频率为50Hz、有效值为220v 的单相交流电压转换为输出稳定的5v直流电压。
在负载电阻为几十到几千欧姆时其输出电压稳定，纹波电压小于10mv；最大输出电流可达1A。
电路设计方面采用电源变压器电路、整流电路、滤波电路、稳压电路组成直流稳压电源电路。
其中，整流电路采用单相桥式整流电路；滤波电路采用电解电容滤波电路；稳压电路串联型稳压电路。
直流电源在二、设计步骤1、原理分析单相交流电经过电源变压器、整流电路、滤波电路和稳压电路转换成稳定的直流电压，其方框图及如图1.1所示。
图1.1电源变压器是为了降低从电网输入电压的有效值。
直流电源的输入为220V 的电网电压，一般情况下，所需直流电压的数值和电网电压有效值相差较大，因而需要通过电源变压器降压后，再对交流电压进行处理。
变压器副变电压有效值决定于后面电路的需要。
整流电路把变压器副边的交流电压转化为直流电压。
即正弦波电压转换为单一方向的脉动电压，但整流电路的输出仍有较大的交流分量，会影响负载电路的正常工作。
采用电容滤波电路可以有效减小电压的脉动，使输出电压平滑。
交流电压通过整流、滤波后虽然变为分量较小的直流电压，但是当电网电压波动或者负载变化时，其平均值也会随之变化。
为了稳定电压需要用到稳压电路。
本文采用具有放大环节的串联型稳压电路，可以使直流电压基本不受电网电压波动和负载电阻变化的影响，从而获得足够高的稳定性。
下面分别介绍一下各个部分的原理。
（1）单相桥式整流电路为了克服单相半波整流电路的缺点，本文所设计直流稳压电源采用单相全波整流电路。
模电课程设计串联型直流稳压电源的设计报告
串联型直流稳压电源的设计报告一、设计题目串联型直流稳压电源的设计二、设计任务和要求任务：设计用晶体管和集成运算放大器组成的串联型直流稳压电源。
要求：1、输出电压6V、9V两档，同时具备正负极性输出；2、输出电流：额定电流为150mA，最大电流为500mA；3、在最大输出电流的时候纹波电压峰值▲V op-p≤5mv三、理论电路和程序设计1、整体框架图直流稳压电源由变压器、整流、滤波、稳压四部分电路组成。
2程序设计方案一：：先对输入电压进行降压，然后用单相半波整流单路整流，用电感滤波电路滤波，稳压电路采用的是基本调整稳压电路方案二：先对输入电压进行降压，然后用单相桥式整流电路整流，用电容滤波电路滤波。
稳压电路采用的是具有放大环节的串联型稳压电路方案比较（1）、单相半波整流电路简单易行，所用二极管数量少，但输出电压地底，脉动大，效率低，单相桥式整流电路与半波整流电路相比，对二极管的参数要求的相同的，但有输出电压高，变压器利用率高，脉动小等特点单相半波整流电路桥式整流电路（2）、电容滤波器和电感滤波器相比，导通角小，但其脉动系数大，更适用与小电流负载，结合本设计的具体要求，本次设计采用电容滤波器进行滤波（3）、基本调整稳压电路的输出电路不可调，且输出电压稳定性较差，和基本调整稳压电路相比具有放大环节的串联型稳压电路引入了深度电压负反馈来稳定输出电压，还可以通过采样电路来调整输出电压，符合本设计的要求综合考虑，采用方案二使用的电路为单相桥式整流电路整流，电容滤波电路滤波，具有放大环节的串联型稳压电路稳压3、元器件选择（1）变压器的选择为了使调整管工作在放大区，电路必须满足U1>=U0+Uces，在本设计中，U0最大为9V调整管饱和压降取Uces为3V所以U1的最小值为9+3=12V，一般选取Ｕ１＝（２～３）倍Ｕ０即Ｕ１在１２Ｖ～２７Ｖ之间．综合考虑，取U1=20V，可以选择220V-20V的变压器,具体软件提供的变压器型号为TS_POWER_10_1（2）整流二极管的选择单相桥式整流电路中二极管的选择：Ｉ＞（2~3）*0.5=（1.~1.5）A取1AＵ＞１．１＊１．４１４＊２０＝３１Ｖ所以取额定电流为1A，额定电压为100V的二极管（3）滤波电容的选择：由R=U/I得电路的负载约为15欧，由滤波电容的计算公式：R L C=(3～5)T/2得C=2000~3300uF取C=2500uF（仿真实验中，为了达到实验效果采用的是4000uF ）（4）限流电阻R的选择：Rmax=(Uimin-Uz)/Izmin+Ilmax=(20-4.3)*1000/(10+500)=30ΩRmin=(Uimin-Uz)/Izmax+Ilmin=(20-4.3)*1000/(500+150)=24Ω所以取R=25欧姆（5）调整管T参数的选择：应满足I cm>Il=500mA；U>1.1*9-6=3.9V; P>I*U=1.95W（6）稳压管的选择：稳压管采用1N749A 标准稳定电压4.3V额定电流105MA动态电阻２２Ω消耗功率０.４Ｗ（7）采样电路电阻参数的选择：令Uomin=(R1+R2+R3)Uz/R2+R3=6V令Uomax=(R1+R2+R3)Uz/R3=9V取Uz=4.3V,当R1=100ΩR2= 2000ΩR3=2000Ω时，得输出电压4.4V<=U0<=9.1V四、测试和仿真1、电路连接：按设计好的原件型号及电路图连接好仿真电路如下仿真电路图2、仿真实验：调节可变电阻的阻值，依次得到仿真数据如下图所示（1）输出电压为6.048V（2）输出电压为9.08V （3）输出电压为-9.102V（4）输出电压为-5.911V（5）当滑动变阻器滑到最小时，输出电压最大，即输出电流最大时纹波电压峰值约为4mv<5mv（6）正负最大电压输出时，输出电流分别为460mA和434mA五、总结本次设计预计正输出电压为4.4V~9.1V实际仿真输出电压为5.016V~9.081V，负输出电压为-9.1V~-4.4V实际仿真输出电压为-9.985V~-5.051V,能达到输出正负6V、9V的要求并且在最大输出电流的时候纹波电压峰值▲V op-p≤5mv，最大输出电流小于500mA，所以本次设计的符合要求的。
模电稳压直流电源实训报告

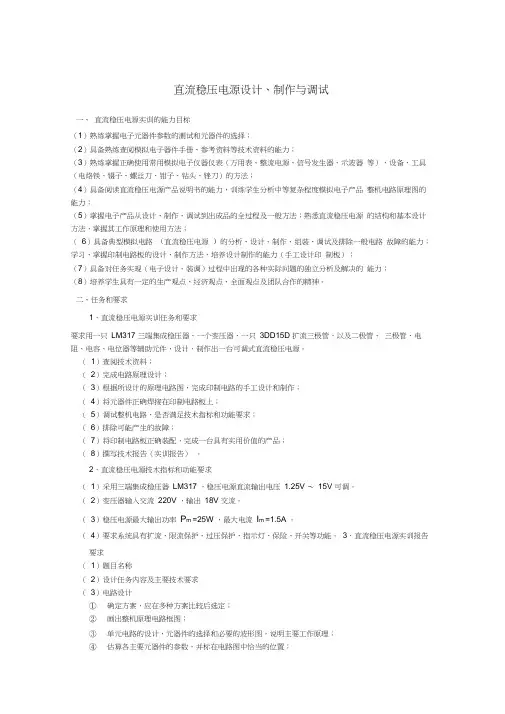

直流稳压电源设计、制作与调试一、直流稳压电源实训的能力目标（1）熟练掌握电子元器件参数的测试和元器件的选择；（2）具备熟练查阅模拟电子器件手册、参考资料等技术资料的能力；（3）熟练掌握正确使用常用模拟电子仪器仪表（万用表、整流电源、信号发生器、示波器等）、设备、工具（电烙铁、镊子、螺丝刀、钳子、钻头、锉刀）的方法；（4）具备阅读直流稳压电源产品说明书的能力，训练学生分析中等复杂程度模拟电子产品整机电路原理图的能力；（5）掌握电子产品从设计、制作、调试到出成品的全过程及一般方法；熟悉直流稳压电源的结构和基本设计方法，掌握其工作原理和使用方法；（6）具备典型模拟电路（直流稳压电源）的分析、设计、制作、组装、调试及排除一般电路故障的能力；学习、掌握印制电路板的设计、制作方法，培养设计制作的能力（手工设计印制板）；（7）具备对任务实现（电子设计、装调）过程中出现的各种实际问题的独立分析及解决的能力；（8）培养学生具有一定的生产观点、经济观点、全面观点及团队合作的精神。
二、任务和要求1．直流稳压电源实训任务和要求要求用一只LM317 三端集成稳压器、一个变压器、一只3DD15D 扩流三极管，以及二极管、三极管、电阻、电容、电位器等辅助元件，设计、制作出一台可调式直流稳压电源。
（1）查阅技术资料；（2）完成电路原理设计；（3）根据所设计的原理电路图，完成印制电路的手工设计和制作；（4）将元器件正确焊接在印制电路板上；（5）调试整机电路，是否满足技术指标和功能要求；（6）排除可能产生的故障；（7）将印制电路板正确装配，完成一台具有实用价值的产品；（8）撰写技术报告（实训报告）。
2．直流稳压电源技术指标和功能要求（1）采用三端集成稳压器LM317 ，稳压电源直流输出电压1.25V ～15V 可调。
（2）变压器输入交流220V ，输出18V 交流。
（3）稳压电源最大输出功率P m =25W ，最大电流I m =1.5A 。
模电实验报告_集成直流稳压电源
模电实验报告_集成直流稳压电源实验目的：本次实验旨在学习集成直流稳压电源的基本原理和实现方法，能够理解和熟练使用常用电源电路的调试方法。
实验仪器：数字万用表、示波器、集成直流稳压电源实验板。
实验原理：直流稳压电源是实验室中常用的电源，其基本原理是利用电子元器件的特性，将交流电转换成直流电，并对电压进行调整，使它稳定在一定的大小范围内。
本次实验采用的是集成直流稳压电源，其基本原理是利用集成电路的特性，通过反馈电路自动调整输出电压，从而实现输出电压的稳定性。
集成直流稳压电源的主要组成部分包括变压器、整流电路、滤波电路、稳压电路和输出电路。
变压器的作用是将市电的交流电转换成所需的输出交流电。
整流电路通过二次侧的整流管进行整流，实现电流从正半周流向负半周的转换。
滤波电路通过电容、电感等元件对直流电进行滤波，消除交流波动。
稳压电路是通过反馈控制，对输出电压进行稳定。
其中，反馈电路将输出电压和参考电压进行比较，将误差信号经过放大后，驱动输出管，从而调整输出电压。
输出电路将稳压电路的输出电压进行放大，驱动负载进行工作。
实验步骤：1. 接通电源，调整模拟开关拨动到 ON 位置，开启电源。
2. 将模压器旋钮调整到0V，将万用表极性连接到 TP2 和 TP3 上，验证集成直流稳压电源的输出电压是否为0V。
3. 将模压器旋钮逐步旋转，验证集成直流稳压电源输出电压的稳定性。
4. 将模压器旋钮继续旋转，使输出电压逐步增加到5V左右。
用示波器验证输出电压的正弦波形。
6. 依次验证输出电压为15V和24V时的稳定性和波形。
7. 最后调整模压器旋钮，使输出电压逐步降低到0V，关闭电源，实验结束。
实验结果：通过本次实验，验证了集成直流稳压电源的输出电压稳定性和正弦波形，证明了集成直流稳压电源具有较高的稳定性和可靠性。
实验结果如下：输出电压稳定性波形通过实验，我们深入了解了集成直流稳压电源的基本原理和工作过程，并且验证了其稳定性和波形。
模电课程设计直流稳压电源实训报告(一)
模电课程设计直流稳压电源实训报告(一)模电课程设计直流稳压电源实训报告概述本次实训是电子信息工程专业课程“模拟电子技术”设计实践环节之一。
主要目的是让学生通过设计并制作直流稳压电源，加深对模拟电路原理的理解，并掌握电路设计与实际制作的能力。
实验过程设计1.根据要求，确定电源的输出电压、输出电流等参数。
本次实验要求输出电压为5V，输出电流为1A。
2.根据输出电压和电流计算电源的功率。
P = V × I = 5V × 1A= 5W。
3.根据功率选择合适的变压器和二极管，计算所需电容的容量。
在本次实验中，选择5V、2A的变压器和1N4007二极管，计算电容可得：C = I × τ/ΔV = 1A × 0.02s/0.5V = 40uF。
4.根据电容的容量选择合适的电容，并确定前级稳压二极管和后级稳压三端稳压器型号。
本次实验选择4700uF的20V电容，前级稳压二极管选择1N5817，后级稳压三端稳压器选择LM7805。
5.根据所选元器件的参数和数据手册，绘制电路图和PCB布局图。
制作1.根据PCB布局图，在铜板上用喷锡机喷上底部铜皮。
2.根据电路图使用光刻出铜盐膜线路图。
刻蚀后得到铜盐膜PCB板。
3.微风干燥后，在氢氟酸水溶液中脱盐，清洗后得到精美的PCB板。
4.根据电路图逐个安装元器件，注意电解电容、极性电容和稳压二极管等的极性。
5.完成元器件的安装后，进行焊接。
焊接过程中应注意不要使元器件过热，避免烧坏元器件。
6.检查电路连接是否正确，并使用万用表进行电路测试。
实验结论通过本次实验，我们学会了使用电子元器件设计并制作直流稳压电源的方法，并在实际制作上得到了巩固。
同时，我们也加深了对模拟电路原理的理解，为今后的学习和实践奠定了基础。
实验总结本次实际操作中，我们深刻感受到电路设计的重要性。
正确的设计能够避免各种问题的发生，方便后续的制作和测试。
因此，在实际操作中，我们应该注重电路设计的细节，并严格按照电路图进行安装和调试工作。
模拟电子技术直流稳压电源设计报告——利用7809﹑7909设计一个输出±9V﹑1A的直流稳压电源
一、设计要求：
设计一个输出±9V、1A的直流稳压电源。
二、设计思路：
利用集成稳压器7809和7909设计，7809为正稳压器，7909为负稳压器。同时，为了保证电源的稳定性和可靠性，可以加入滤波电容、限流电阻和短路保护。
根据上述要求，选择输入电压为12V至30V，输出电压为-9V，最小输出电流为1A。根据规格书中的电流限定图，选择合适的限流电阻值。
3.添加滤波电容：
根据上述要求，选择滤波电容的容值为2A至5A。
4.添加短。
五、总结：
本设计报告通过利用7809和7909集成稳压器，设计了一个输出±9V、1A的直流稳压电源。同时，根据设计需求，还加入了滤波电容、限流电阻和短路保护，以保证电源的稳定性和可靠性。设计过程中需要注意选择适当的输入电压范围、滤波电容容值和限流电阻值，以满足设计要求。通过此设计，可以获得一个稳定、可靠的输出电压为±9V、输出电流为1A的直流稳压电源。
三、设计步骤：
1.输入电压选择：
根据7809的规格书，输入电压范围为11V至35V。为了保证正稳压器的正常工作，选择输入电压为12V至30V。
2.输出电流选择：
根据要求，输出±9V、1A的直流稳压电源，所以正负稳压器的最小额定输出电流选择为1A。
3.确定滤波电容：
根据稳压电源的要求，选择一个合适的滤波电容来减少输出电压的纹波。一般情况下，可以选择电容的容值为输出电流的几倍，一般是2倍到5倍。所以，选择滤波电容的容值为2A至5A。
为了保护稳压器和负载，可以在输出端加入一个二极管和一个稳流二极管。当负载短路时，二极管和稳流二极管会通过，保护负载和稳压器。
模电稳压电源实训报告
一、实训目的本次模电稳压电源实训的主要目的是通过实际操作，加深对模拟电子技术中稳压电源电路原理的理解，掌握稳压电源的设计、组装和调试方法。
通过实训，培养学生动手能力、问题分析和解决能力，以及对电子电路的实践操作技能。
二、实训环境实训地点：电子实验室实训器材：LM317稳压集成电路、电阻、电容、二极管、变压器、万用表、示波器、电路板等。
三、实训原理稳压电源是将交流电源或直流电源转换为稳定直流电压的电子装置。
本实训主要介绍基于LM317的稳压电源设计原理。
LM317是一种三端可调正电压稳压器，具有电压调整范围宽、输出电流大、内部短路保护、过热保护等特点。
其基本原理是利用基准电压源、放大电路和调整电路来实现输出电压的稳定。
四、实训过程1. 电路设计根据LM317的特性，设计一个输出电压为12V、输出电流为1A的稳压电源电路。
电路主要由以下部分组成：输入电路：将交流电源转换为直流电压。
整流电路：将直流电压转换为脉动直流电压。
滤波电路：平滑脉动直流电压，得到较为稳定的直流电压。
稳压电路：利用LM317将滤波后的直流电压转换为稳定的输出电压。
保护电路：防止输出电压过高或过低，保护电路元件。
2. 电路组装根据电路设计图，在电路板上组装电路。
组装过程中，注意元件的焊接质量，确保电路连接正确。
3. 电路调试使用万用表测量输入电压、输出电压和输出电流，调整电路参数，使输出电压稳定在12V、输出电流稳定在1A。
4. 性能测试使用示波器观察输出电压波形，分析电路的稳压性能。
测试输出电压的纹波电压、输出电压温度系数等参数。
五、实训结果1. 电路组装成功，输出电压稳定在12V、输出电流稳定在1A。
2. 输出电压纹波电压小于50mV。
3. 输出电压温度系数小于0.1%。
六、实训总结1. 通过本次实训，掌握了LM317稳压电源的设计、组装和调试方法。
2. 提高了动手能力和问题分析、解决能力。
3. 加深了对模拟电子技术中稳压电源电路原理的理解。
直流稳压电源设计实验报告(模电)
直流稳压电源设计实验报告（模电）直流稳压电源的设计实验报告一、实验目的1.学会挑选变压器、整流二极管、滤波电容及内置稳压器去设计直流稳压电源2.掌控直流稳压电源的调试及主要技术指标的测量方法二、实验任务利用7812、7912设计一个输入±12v、1a的直流稳压电源；三、实验要求1）图画出来系统电路图，并图画出来变压器输入、滤波电路输入及稳压输入的电压波形；2）输出工频220v交流电的情况下，确认变压器变比；3）在载满情况下挑选滤波电容的大小（挑5倍工频半周期）；4）谋滤波电路的输入电压；5）说明三端稳压器输入、输出端电容的作用及选取的容值。
四、实验原理1.直流电源的基本组成变压器：将220v的电网电压转化成所须要的交流电压。
整流电路：利用二极管的单向导电性，将差值交错的交流电压转换成单一方向的直流脉动电压。
滤波电路：将脉动电压中的文波成分滤掉，使输出为比较平滑的直流电压。
稳压电路：使输出的电压保持稳定。
4.2变压模块变压器：将220v的电网电压转化成所需要的交流电压。
4.2整流桥模块整流电路的任务是将交流电变换为直流电。
完成这一任务主要是靠二极管的单向导电作用，因此二极管是构成整流电路的关键元件。
管d1～d4接成电桥的形式，故有桥式整流电路之称。
由上面的电路图，可以得出结论输入电压平均值：uo(av)?0.9u2，由此可以得u2?15v即可即为变压器副边电压的有效值为15v排序匝数比为220/15=152.器件挑选的通常原则挑选整流器流过二极管的的平均电流:id=1/2il在此实验设计中il的大小大约为1a反向电压的最大值：urm=2u2挑选二极管时为了安全确保安全，挑选二极管的最小整流电路idf应当大于穿过二极管的平均值电流id即0.5a，二极管的逆向峰值电压urm应当大于电路中实际忍受最小逆向电压的一倍。
实验中我们采用的是1b4b42封装好的单相桥式电路。
4.2滤波模块3.3滤波电路交流电经整流电路后可变为脉动直流电，但其中含有较大的交流分量，为使设备上用纯净的交流电，还必须用滤波电路滤除脉动电压中的交流成分。
模电课程设计实验报告----串联型直流稳压电源
模电课程设计一、 设计题目题目：串联型直流稳压电源 二、 设计任务和要求要求：设计并制作用晶体管和集成运算放大器组成的串联型直流稳压电源。
指标：1、输出电压6V 、9V 两档，同时具备正负极性输出；2、输出电流：额定电流为150mA ，最大电流为500mA ；3、在最大输出电流的时候纹波电压峰值▲V op-p ≤5mv ； 三、 原理电路设计： 1、 方案比较与确定基本思路：先对输入的220V 交流电压进行降压，然后就用单相桥式二极管对电压进行整流。
整流后利用电容的充放电效应，对其进行滤波，使输出电压平滑。
之后再通过稳压电路的功能使输出直流电压基本不受电网波动和负载电阻变化的影响，从而获得足够高的稳定性。
方案1：220V 交流电压经过基本部分降压整流后，将经过稳压部分对其进行稳压，稳压部分如下图，利用稳压管和三极管组成的稳压单元电路，同过D1电压作为三极管Q1的基准电压，电路引入电压负反馈，使电网电压波动不会对Q1的基极电位产生很大的影响，则有E B BE U U U -=可知，BE U 变化将导致发射极电流的变化，从而稳定R 两端电压，达到稳压的效果。
方案二：经过整流后，脉动电流通过滤波电路，其中滤波电路我采用RC 型滤波电路，先用电容值较大的电解电容对其进行低频滤波，靠近输出端处使用较低电容值的陶瓷电容进行高频滤波，使滤波后电压能够变得比较平滑和波动小。
滤波后接上下图的稳压电路，如图为具有放大环节的串联型稳压电路，其中包括了比较放大电路，基准电压电路，以及采样电路。
当采样睇啊路的输出端电压变化时，通过运算放大器的比较放大后，抑制输出电压的变化，从而使输出电压得到稳定。
通过对以上两个方案的比较，发现方案一得输出电压不可调，输出电流较小，而第二个方案的输出电压可调，且输出电流能够满足课程设计要求，另外稳压效果较好，所以选择方案二。
2、 电路框图电路框架如图所示，先通过变压器对输入的交流电压进行变压，其后再通过整流和滤波，然后接上由比较放大、基准电路和采样电路组成的稳压电路，为了进一步得到更加稳定的电压，再加上基本滤波部分，这样就成为一个能正负输出的稳压电源。
北京交通大学模电实验报告之直流稳压电源
《模拟电子技术实验》集成直流稳压电源设计报告姓名：指导教师：时间：自然班级：（周三晚上7:00-9:00）集成直流稳压电源设计一、实验目的1. 掌握集成直流稳压电源的实验方法。
2. 掌握用变压器、整流二极管、滤波电容和集成稳压器来设计直流稳压电源的方法。
3. 掌握直流稳压电源的主要性能指标及参数的测试方法。
4. 为下一个综合实验——语音放大电路提供电源。
二、设计要求及技术指标1. 设计一个双路直流稳压电源。
2. 输出电压Uo = ±12V，最大输出电流Iomax = 1A 。
3. 输出纹波电压ΔUop-p ≤5mV，稳压系数SU ≤5×10-3 。
三、电路框图及原理图1、原理框图：2电路框图：图1四、设计思想及基本原理分析。
1、设计思想：（1）根据要求选择三端稳压器。
（2）根据三端稳压器对输入电压的要求和桥式整流滤波电路的电压关系，计算出电源变压器副边电压U2的值，再根据输出电流的要求选择电源变压器。
（3）根据桥式整流电路和电网变化情况，计算出二极管的最大反向电压URM 和最大平均整流电流IDmax ，查手册确定整流二极管或整流桥的型号。
（4）根据电路要求和电网变化情况，计算出电容量和耐压值，查手册选定滤波电容的标称值和耐压值。
2、直流稳压电源的基本原理在电子电路中，通常都需要电压稳定的直流电源供电，小功率稳压电源一般是由电源变压器、整流、滤波和稳压等四部分电路组成。
其基本电路框图及经各电路变换后，输出的波形如原理图所示。
(1)电源变压器电源变压器是将交流电网220V 的电压变成所需要的电压值，并送给整流电路，变压器的变比由变压器的副边电压确定。
(2)整流电路整流电路常采用二极管单相全波整流电路，电路如图②所示。
在U2的正半周内，二极管D1、D2导通，D3、D4截止；U2的负半周内，D3、D4导通，D1、D2截止。
正负半周内部都有电流流过的负载电阻RL ，且方向是一致的。
电路的输出波形如图③所示在桥式整流电路中，每个二极管都只在半个周期内导电，所以流过每个二极管的平均电流等于输出电流的平均值的一半。
模电直流电源实训报告
一、实训目的本次模电直流电源实训旨在通过实际操作，使学生掌握直流电源的基本原理、电路设计、元器件选用、调试方法以及故障排查技巧。
通过实训，提高学生对模拟电子技术课程知识的理解和应用能力，培养实际动手操作能力和团队协作精神。
二、实训环境1. 实训地点：模拟电子技术实验室2. 实训设备：示波器、万用表、直流稳压电源、变压器、电阻、电容、二极管、三极管、电路板等3. 实训软件：Multisim电路仿真软件（可选）三、实训原理直流电源是将交流电源或直流电源转换为稳定的直流电压的电子设备。
常见的直流电源有整流器、滤波器、稳压器等部分组成。
本实训将重点介绍单相桥式整流电路和线性稳压电路的原理及调试方法。
四、实训过程1. 单相桥式整流电路的搭建与调试（1）根据电路原理图，在电路板上焊接整流电路，包括四个二极管、变压器和负载电阻。
（2）使用示波器观察二极管导通时的波形，确认整流电路工作正常。
（3）调整变压器输入电压，观察输出电压变化，验证整流电路的输出电压。
（4）使用万用表测量输出电压和电流，确保输出电压稳定。
2. 滤波电路的搭建与调试（1）在整流电路后串联一个滤波电容，形成滤波电路。
（2）使用示波器观察滤波电路输出波形，分析滤波效果。
（3）调整滤波电容的容量，观察输出波形变化，选择合适的电容值。
3. 线性稳压电路的搭建与调试（1）在滤波电路后串联一个线性稳压器，如LM7805。
（2）使用示波器观察稳压器输出波形，确认稳压器工作正常。
（3）调整稳压器的输入电压和输出电压，观察输出电压变化，确保输出电压稳定。
（4）使用万用表测量输出电压和电流，确保输出电压稳定。
五、实训结果1. 成功搭建并调试了单相桥式整流电路、滤波电路和线性稳压电路。
2. 掌握了整流、滤波和稳压电路的工作原理和调试方法。
3. 提高了实际动手操作能力和团队协作精神。
六、实训总结1. 通过本次实训，加深了对模拟电子技术课程知识的理解，提高了实际动手操作能力。
模电实验报告直流稳压电源设计
电子线路设计性实验~直流稳压电源的设计实验目的：★学习变压器，整流二极管，滤波电容及集成稳压器设计直流稳压电源★掌握基本稳压电路的工作原理★掌握直流稳压电路的调试及主要技术指标的测试方法★掌握集成稳压器的特点和使用方法基本原理：★直流稳压电源由电源变换电路，整流电路，滤波电路，稳压电路和负载五部分组成。
整流电路主要是利用二极管单向导电性原理，讲交流电压变化为单向脉动电压。
★滤波电路是利用电容和电感的充放电储能原理，将波动变化大的脉动电压滤波成较平滑的电压。
★稳压电路是直流稳压电源的核心。
1设计任务1. 设计一个双路直流稳压电源。
2. 输出电压Uo = ±12V ，最大输出电流 Iomax = 1A 。
3. 输出纹波电压ΔUop-p ≤ 5mV ,稳压系数SU≤ 5×10-3 。
4. 选作：加输出限流保护电路。
2 电路设计与参数计算整体电路1）整流电路参数输出电压平均值：输出电流平均值：平均整流电流：最大反向电压：整流二极管的选择（考虑电网%波动）：2）滤波电路参数T/2二极管导通角θ：滤波电容的选择：一般选择几十至几千微法的电解电容，耐压值应大于。
3）实际计算过程（1）要使W7812正常工作，必须保证输入与输出之间维持大于2V的压降，因此W7812输入端直流电压必须保证在14V以上。
W7812输入端的电流是许对变压器副边输出电压U2(t)整流、滤波后得到的。
假设整流电路内阻为0，负载电流为0，W7812输入端有最大电压U=1.414Uef，Uef是U2(t)的有效值。
由于滤波电容不可能无限大，所以U<1.414 Uef,根据经验可知U=1.2 Uef，得Uef=14.4V，考虑到整流桥经过两个二极管约有1.4V的压降，得变压器可取15V。
（2）变压器选择：变压器选择双15V变压，考虑到电流不需要太大，最大电流为2A，实际选择变压器输出功率为30W，可以很好地满足要求。
（3）整流桥：考虑到电路中会出现冲击电流，整流桥的额定电流时工作电流的2~3倍。
模电直流电压源实验报告
一、设计目的及要求（1）掌握集成稳压电源的实验方法（2）掌握用变压器、整流二极管、滤波电容和集成稳压器来设计直流稳压电源的方法（3）掌握直流稳压电源的主要性能参数及测试方法（4）进一步培养工艺素质并提高基本技能二、设计思想、基本原理分析、相关元件参数的确定1、原理框图集成直流稳压电路由“电源变压器”、“整流电路”、“滤波电路”、“稳压电路”几部分构成。
如下图所示：2 各部分的相应的介绍：（1）电源变压器电源变压器的作用是将电网220V的交流电压换成整流滤波电路所需的低电压。
（2）整流电路整流电路一般是由具有单向导电性的二极管构成，经常采用单相半波、单相全波和单相桥式整流电路。
我们采用的是4个二极管，组成单相桥式整流电路。
在整流过程中，4个二极管轮流导通，无论正半周期还是负半周期，流过负载的电流方向是一致的，形成全波整流。
（3）滤波电路在整流电路的输出端并联电容即可形成滤波电路。
加入电容滤波电路后，由于电容是储能元件，利用其充放电特性，使输出波形平滑，减少脉动成分，以达到滤波的目的。
为了使滤波效果更好，可选用大容量的电容为滤波电容。
（4）稳压电路经过滤波后输出的直流电压依然存在较大波纹，而且交流电网电压容许有10%的起伏，随着电网电压的起伏，输出电压也会变化。
此外，经过滤波的电压也与负载的大小有关，当负载加重的时候，由于输出电流能力有限，导致输出电压下降。
因此，在本实验中，我们选用LM7812和LM7912进行稳压。
同时在稳压芯片后端加入0.1uf左右的小电容防止自激振荡。
3、性能指标：各基本单元电路的设计条件分别为： （1）电源变压器由于稳压芯片进行工作时输入电压需要比输出稳定电压高2V —3V ，所以这里选择变压器输出电压为15V ，且考虑到输出功率不大，所以变压器参数选择如下： 1. 输入电压：Ui=220V 2. 输出电压：Uo=15V 3. 功率10W （2）整流电路考虑到整流桥的参数要求：O R L OF U 21.1>U 以及)/R 0.45(1.1U>I所以我们选择了2W10整流桥作为整流电路的主要器件。
直流稳压电源实验报告模拟电子技术
直流稳压电源实验报告模拟电子技术实验报告：直流稳压电源实验一、实验目的：1.理解直流稳压电源的原理；2.掌握直流稳压电源的各部分组成和功能；3.学会使用电源模块搭建直流稳压电源的方法；4.掌握使用示波器测量电源输出波形的方法。
二、实验原理：变压器：将交流电的电压变换为合适的低压交流电；整流电路：通过二极管等元件将交流电转换为纯直流电；滤波电路：通过电容等元件对整流电路输出的脉动电压进行滤波，得到相对稳定的直流电；稳压器：对滤波后的直流电进行稳压控制，使输出电压可以稳定在设定值。
三、实验器材：示波器、直流稳压电源模块、电阻箱、电表等。
四、实验步骤：1.将直流稳压电源模块通过插座连接到交流电源；2.调节直流稳压电源模块的输出电压为所需值；3.使用示波器测量稳压电源的输出电压波形；4.在负载端接入适当的电阻，并测量输出电压随负载变化的情况；5.调节直流稳压电源模块的输出电压，并观察输出波形的变化情况。
五、实验结果与分析：1.实验测量得到的直流稳压电源输出电压波形如下所示（示波器截图插入）；2.在不同负载下，测量得到的输出电压如下表所示：负载电阻（Ω）输出电压（V）----------------------------------------105.00224.95334.90474.85684.80由上表可知，直流稳压电源能够在负载变化时保持输出电压稳定，且稳定性较好。
六、实验总结：通过本次实验，我深刻理解了直流稳压电源的原理和各部分组成，并学会了使用直流稳压电源模块搭建直流稳压电源的方法。
通过测量输出波形和输出电压随负载变化的情况，我发现直流稳压电源具有较好的稳定性和负载适应性。
在今后的实际应用中，直流稳压电源将有广泛的应用价值。
模电实验报告_集成直流稳压电源
模电实验报告_集成直流稳压电源
本次实验主要是对集成直流稳压电源的行为特性与其他参数进行测量。
实验中，我们首先对电源注入负载进行测量，随后由实验室中提供的调节电阻器组成定压网络，并调整电阻器组，获得所需的稳压电源。
实验装置由放大器、数字直流电源、两个25欧姆的调节电阻器和一个热电偶组成，之后实验室中还提供了一个温差测量仪器来测量电源负载能量的损耗，以及一个修正电阻器来基本定位电阻器组中的调节电阻值。
首先，将放大器和直流电源按照实验要求进行接线，同时手动调节电动机恒压电路中的电阻器组，来获得预设的稳压电源中的电流。
接着，用实验室提供的数字电源来调节另一组电阻，以获得所需的稳压值。
最后，用热电偶来测量电源连接负载的温差，以求出电源的损失。
通过实验，我们获得了稳压电源的电网参数及其连接负载的温差等。
它们分别是：稳压电源电压稳定度为0.02％，负载能量损耗约为4.4 mW，编程精度为0.01％，稳压时间约为20 ms，稳定性在持续调节负载后保持良好。
以上就是本次实验的报告，实验使用集成直流稳压电源进行了有效的控制，获得了较为精准的稳定状态，符合了实验要求。
