变频器系统安装调试方法及技巧2
ABB变频器调试步骤
ABB变频器调试步骤1.确认安装环境：在调试ABB变频器之前，需要准备一个干燥、通风良好的环境，确保变频器不会受到尘埃、湿气等外界因素的干扰。
同时，需要确保变频器与电动机、电源以及其他控制设备之间的电缆连接正确可靠。
2.确认电源接线：首先需要确认ABB变频器与电源之间的接线是否正确。
通常，ABB变频器有三相输入，因此需要将电源的三相线分别连接到变频器的U、V、W输入端子上。
此外，还需要将电源的地线接到变频器的地线端子上，并确保连接可靠。
3.连接电机：接着，需要将电动机的三相线分别连接到变频器的U、V、W输出端子上。
在连接电机之前，需要确认电动机与变频器的额定功率和额定电压是否匹配，并确保连接可靠。
4.设置变频器参数：完成电源和电机的连接之后，需要设置ABB变频器的参数，以适应具体的应用需求。
ABB变频器通常配有一个参数设置界面，通过该界面可以对变频器进行各种设置。
常见的参数设置包括：额定频率、额定电压、电机保护参数、启动和停止方式等。
5.调试变频器：在设置完变频器参数之后，可以进行变频器的调试工作。
在调试过程中，可以通过不同的方式来测试变频器的功能和性能。
例如，可以通过手动或自动方式来控制变频器的启动和停止，观察电机转速的变化情况，以及变频器的输出电压、电流等参数。
如果发现异常情况，需要及时调整变频器的参数，直到达到预期的效果。
6.检查保护功能：在调试完成后，需要测试ABB变频器的保护功能是否正常。
ABB变频器通常具有过载保护、短路保护、过压保护、欠压保护等功能，这些保护功能可以有效保护电机和变频器不受损坏。
测试保护功能的方法包括：通过外部手动开关来模拟过流、过压、过载等故障情况，观察变频器是否能够及时对故障进行保护动作。
7.记录和整理调试数据：在调试过程中，需要及时记录和整理相关数据，以备以后参考。
例如，可以记录变频器的参数设置值、电机的额定功率、电压、电流等信息，以及对应的性能指标。
同时，还可以记录变频器的工作时间、运行状态、故障次数等数据，以便进行后续的故障分析和维护工作。
现场调试步骤及方法
现场调试步骤及方法现场调试是指在设备安装和连接完成后对设备进行功能和性能的测试以确保其正常运行。
对于路斯特变频器，以下是一般的现场调试步骤及方法：1.安装和接线检查：-确保路斯特变频器正确安装在适当的位置。
-检查变频器的电源和信号线连接是否正确，确保接线牢固可靠。
2.电气连接检查：-检查输入电源的电压和频率是否与变频器要求的电源参数相匹配。
-检查输出电机的额定电压和电流是否与变频器的参数设置相匹配。
-确保所有电气接地符合安全标准，并检查接地电阻是否符合要求。
3.参数配置和设置：-根据设备的技术要求和实际应用，配置变频器的参数，如额定功率、额定电压、额定频率等。
-根据实际应用需求对变频器进行特殊功能设置，如过流保护、超温保护、过载保护等。
4.系统启动和测试：-打开变频器的电源开关，确保变频器正常上电。
-按照设备的启动流程，逐步启动主机系统。
-检查输出电机的转动方向和速度是否与期望一致，如有需要，进行相应调整。
5.故障排除和性能测试：-如果设备启动过程中出现故障，首先检查报警信息，并根据报警信息进行相应的处理。
-进行电流、电压、转速等性能测试，确保变频器的输出性能满足设备的要求。
-对变频器进行负载测试，验证其在不同工况下的工作稳定性和效率。
6.系统性能评估：-根据测试结果评估变频器的性能和稳定性，与其技术规格进行比较。
-如果有必要，调整变频器的参数和设置，以优化其性能和能源效率。
7.更多操作和调试：-进行其他功能测试，如故障保护、紧急停机、运行模式切换等。
-如果需要，根据实际应用需求对变频器进行更多精细调试和优化设置。
在进行现场调试时，需要注意以下事项：-要按照设备的技术规格和操作手册进行操作，确保操作的正确性和安全性。
-在进行任何调试和测试前，应确保电源已经切断，避免发生触电或其他意外事故。
-调试过程中要仔细观察变频器的运行状态和输出参数，及时记录和处理异常情况。
-根据实际情况，调整变频器的参数和设置，以达到设备的最佳运行状态。
变频器如何调试
安伟，致力成为变频器中的“戴尔”变频器行业专用，特价，维修，方案系统，咨询尽在ｈｔｔｐ；／／ｗｗｗ．ｙａｐｕｄａ．ｃｏｍ变频器调试的工作步骤一、通电前的准备工作1、先检查变频器的接线和配线。
a、检查进出线主电源连接是否正确、可靠。
电源电压的等级是否符合变频器使用说明的要求，连接是否牢固。
绝缘层有无破损。
仔细检查端子排有无松脱，是否存在短路等隐性故障。
接地是否良好。
b、检查变频柜内控制回路的进线连接和电压等级是否符合变频柜的应用要求。
各连接线连接是否牢固，绝缘层有无破损，各电路板连接插头接插是否牢固。
c、清理变频柜内部杂物，再次确认主电源进线、控制回路线路、接地线、零线的连接有无不当之处.保持变频器周围的环境清洁、干燥，严禁在变频器附近放置杂物。
认真检查有无遗漏的螺丝及导线等，防止小金属物品造成变频器短路事故。
2、咨询用户的系统控制要求（控制方式）及管网压力设定要求（通俗的说就是了解用户要求的供水压力是多少），记录下来。
3、如果变频柜控制的是潜水泵，咨询用户明确潜水泵的电机相关参数：额定功率、额定转速、额定电流等，确认后纪录下来。
如果控制的是离心泵或风机就将电动机铭牌上的参数记录下来，以便在进行变频器的程序设定时能将电动机的参数准确输入，从而实现变频器保护的准确和控制的精确。
4、检查用户的管网安装连接是否符合我们的安装图，如果用户未按照我们的图纸安装施工，特别要注意的是单流阀和检测仪表的安装位置。
我们要向用户陈述让其明白不当安装的利害关系。
其一，如果控制的是深井潜水泵，不安装单流阀（单向阀）在停泵的时候，管道中的水会往井内倒流（从井中抽出来的水，又回流到了井内）这样不仅造成了电能的白白浪费。
又因潜水电泵（其他类型的泵也是如此）是禁止反转运行的（祥见使用说明书）而水在回流的过程中会引起潜水电泵的反向运转，常期会造成潜水电泵内的紧固件松动，发生机械故障。
其次，因为我们的供水管道是个全密闭的系统，管道中的水在往井内回流的过程中，会在管道内部形成近似真空的状态，而我们安装在管道上的压力检测仪表会因为管道内的真空负压反吸而造成损坏，进而造成我们的设备因检测仪表的失灵而无法启动。
变频器的调试及注意事项
3变频器的保养和维护 由于变频器使用环境的变化，如温度、湿度、烟雾等的影响，以及变频器内部元器
接入三相交流电源后，先按点动键（M）试运行，再按运行键（RUN）
运行变频器到 50HZ，用万用表测量变频器的三相输出（U/T1、V/T2、W/T3）， 相电压应平衡（370V～420V）；测量直流母线电压应在（500V～600V）。然后按 停止键（STOP/RESET），待频率降到 0HZ时，再接上电机线。 2.3带负载试运行 （1）设置电机的极数、额定功率、额定转速、额定电流，要综合考虑变频器的 工作电流； （2）选择参数自整定功能的执行方式： ① 静止参数自整定，在电机不能脱开负载的情况下进行参数自整定。 ② 旋转参数自整定，在电机可脱开负载的情况下进行参数自整定。 注：启动参数自整定时，请确保电机处于静止状态，自整定过程中若出现过流过 压故障，可适当延长加减速时间。 （3）设定变频器的上限输出频率、下限输出频率、基频、设置转矩特性； （4）将变频器设置为自带的键盘操作模式，按手动键、运行键、停止键，观察 电机是否反转，是否能正常地启动、停止； （5）熟悉变频器发生故障时的保护代码，观察热保护继电器的出厂值，观察过 载保护的设定值，需要时可以进行修改。 2.4系统调试 （1）手动操作变频器面板的运行、停止键，观察电机运行、停止过程以及变频 器的显示窗口，看是否有异常现象。如果有现象，相应的改变预定参数后再运行； （2）如果启动、停止电机过程中变频器出现过流保护动作，应重新设定加速、 减速时间。电机在加、减速时的加速度取决于加速转矩，而变频器在启、制动过 程中的频率变化率是用户设定的。若电机转动惯量或电机负载变化，按预先设定 的频率变化率升速或减速时，有可能出现加速转矩不够，从而造成电机失速，即 电机转速与变频器输出频率不协调，从而造成过电流或过电压。因此，需要根据 电机转动惯量和负载合理设定加、减速时间，使变频器的频率变化率能与电机转 速变化率相协调。

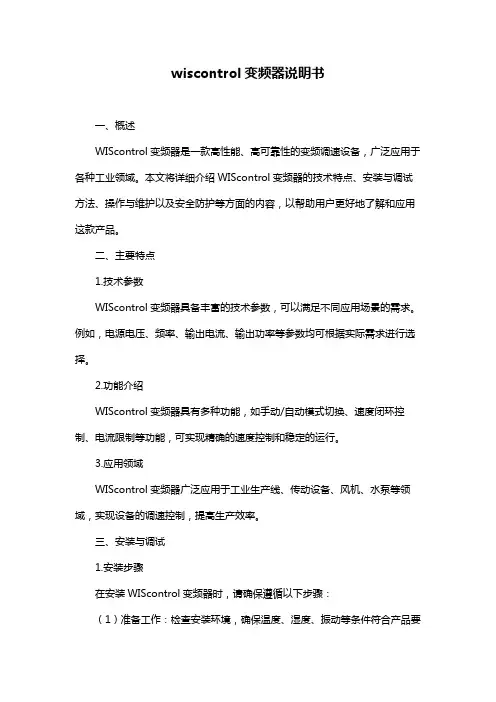

wiscontrol变频器说明书
wiscontrol变频器说明书一、概述WIScontrol变频器是一款高性能、高可靠性的变频调速设备，广泛应用于各种工业领域。
本文将详细介绍WIScontrol变频器的技术特点、安装与调试方法、操作与维护以及安全防护等方面的内容，以帮助用户更好地了解和应用这款产品。
二、主要特点1.技术参数WIScontrol变频器具备丰富的技术参数，可以满足不同应用场景的需求。
例如，电源电压、频率、输出电流、输出功率等参数均可根据实际需求进行选择。
2.功能介绍WIScontrol变频器具有多种功能，如手动/自动模式切换、速度闭环控制、电流限制等功能，可实现精确的速度控制和稳定的运行。
3.应用领域WIScontrol变频器广泛应用于工业生产线、传动设备、风机、水泵等领域，实现设备的调速控制，提高生产效率。
三、安装与调试1.安装步骤在安装WIScontrol变频器时，请确保遵循以下步骤：（1）准备工作：检查安装环境，确保温度、湿度、振动等条件符合产品要求。
（2）安装底座：根据产品尺寸和安装要求，安装稳固的底座。
（3）接线：按照接线图连接电源、电机和负载，注意遵循电气安全规范。
（4）调试：开启电源，进行初步调试。
2.调试方法（1）调整参数：根据实际需求，设置相应的参数，如速度设定、电流限制等。
（2）功能测试：进行手动/自动模式切换、速度闭环控制等功能测试，确保正常运行。
（3）性能测试：测试变频器的输出电压、电流、频率等性能指标，确保满足设备需求。
四、操作与维护1.操作方法WIScontrol变频器的操作简洁方便，可通过面板或通讯接口进行控制。
用户可根据实际需求设置速度控制模式、参数调整等。
2.维护保养为确保WIScontrol变频器的稳定运行，建议定期进行维护保养，包括清洁、检查、更换易损件等。
3.故障处理在使用过程中，如遇到故障，请根据故障现象和报警信息，查找原因并进行处理。
如无法自行解决，请联系售后服务人员。
五、安全与防护1.安全措施为确保操作人员的人身安全，WIScontrol变频器具备多项安全措施，如过压保护、过流保护、短路保护等。
变频器的基本原理及调试方法讲解
变频器的基本原理及调试方法讲解变频器的基本原理及调试方法讲解1.变频器基础1: VVVF 是Variable Voltage and Variable Frequency 的缩写，意为改变电压和改变频率，也就是人们所说的变压变频。
2: CVCF 是Constant Voltage and Constant Frequency 的缩写，意为恒电压、恒频率，也就是人们所说的恒压恒频。
我们使用的电源分为交流电源和直流电源，一般的直流电源大多是由交流电源通过变压器变压，整流滤波后得到的。
交流电源在人们使用电源中占总使用电源的95％左右。
无论是用于家庭还是用于工厂，单相交流电源和三相交流电源，其电压和频率均按各国的规定有一定的标准，如我国大陆规定，直接用户单相交流电为220V，三相交流电线电压为380V，频率为50Hz，其它国家的电源电压和频率可能于我国的电压和频率不同，如有单相100V/60Hz，三相200V/60Hz等等，标准的电压和频率的交流供电电源叫工频交流电。
通常，把电压和频率固定不变的工频交流电变换为电压或频率可变的交流电的装置称作“变频器”。
为了产生可变的电压和频率，该设备首先要把电源的交流电变换为直流电（DC），这个过程叫整流。
把直流电（DC）变换为交流电（AC）的装置，其科学术语为“inverter”(逆变器)。
一般逆变器是把直流电源逆变为一定的固定频率和一定电压的逆变电源。
对于逆变为频率可调、电压可调的逆变器我们称为变频器。
变频器输出的波形是模拟正弦波，主要是用在三相异步电动机调速用，又叫变频调速器。
对于主要用在仪器仪表的检测设备中的波形要求较高的可变频率逆变器，要对波形进行整理，可以输出标准的正弦波，叫变频电源。
一般变频电源是变频器价格的15－－20倍。
由于变频器设备中产生变化的电压或频率的主要装置叫“inverter”，故该产品本身就被命名为“inverter”，即：变频器。
变频器也可用于家电产品。
变频器调试方案
2.数据记录：详细记录调试数据，包括调试步骤、参数设置、测试结果等。
3.性能评估：通过综合性能测试，评估变频器与电机的匹配性能和运行效率。
六、调试人员要求
1.具备相关专业知识和实践经验。
2.熟悉变频器及电机的工作原理和调试方法。
3.具备良好的安全意识和应急处理能力。
3.优化变频器参数设置，提升系统响应速度和节能效果。
4.减少设备故障率，提高生产线的连续运行能力。
三、调试准备
1.技术资料准备：收集并熟悉变频器的技术手册、电机参数、系统设计图纸及相关国家标准。
2.人员培训：对调试人员进行变频器原理、操作流程及安全规范培训。
3.工具与设备：准备必要的调试工具和测试设备，如万用表、示波器、绝缘测试仪等。
4.系统联调
-将变频器与控制系统连接，进行联动调试。
-验证控制系统对变频器的控制指令是否准确执行。
-在不同负载条件下测试变频器与电机的运行稳定性。
5.故障诊断与处理
-记录调试过程中出现的故障现象和故障代码。
-分析故障原因，采取相应措施予以排除。
-对故障处理过程进行详细记录，为后续维护提供参考。
五、调试质量控制
第2篇
变频器调试方案
一、引言
变频器作为工业自动化领域的关键设备，对于提高电机系统的运行效率和节能减排具有重要意义。为确保变频器系统的可靠性与稳定性，特制定本调试方案，以规范调试流程，保障设备正常运行。
二、调试目标
1.验证变频器设备的性能指标是否符合设计规范与国家标准。
2.确保变频器与电机的匹配性能，实现高效、稳定的转速调节。
七、调试周期
根据项目规模和复杂程度，合理规划调试周期，确保调试工作的深度和广度。
安川变频器的操作方法,调试及故障排除
第一部分变频器的操作方法一、操作面板各部的名称：图1 操作面板布置二、操作键的功能：1．LOCAL/REMOTE：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o2-01）可设定这个键的有效/无效。
2．MENU：菜单键，按此键可进入参数设置。
3．ESC：按一下ESC键，则回到前一个状态。
4．JOG：操作器运行时的点动运行键。
5．FWD/REV：操作器运行时，运转方向切换键。
6．RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。
7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。
8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。
9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。
10．RUN：操作器运行时，按下此键起动变频器。
11．STOP：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o2-01）可以设定这个键的有效/无效。
三、方式的切换按（MENU）键，表示驱动方式，然后按、键切换方式。
读取、设定各方式中参数时，按（DATA/ENTER）键。
从参数的读取、设定状态返回前一状态时，按（ESC）键。
具体操作如下图：图2 方式的切换四、操作举例把加速时间从变更为，请按以下顺序设定参数：五、在驱动方式下的操作在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。
常用监视参数：U1-01频率指令U1-02输出频率U1-03输出电流U1-05电机速度U1-06输出电压指令U1-07主回路直流电压U1-08输出功率U1-09力矩指令U1-10输入端子的状态U1-11输出端子的状态U1-12变频器的运行状态U1-13累计运行时间U3-01前1回故障内容U3-02前2回故障内容U3-03前3回故障内容U3-04前4回故障内容U3-05第1次故障发生时间U3-06第2次故障发生时间U3-07第3次故障发生时间U3-08第4次故障发生时间图3 驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。
变频器安装与调试
变频器安装与调试随着工业自动化程度的提高，变频器作为一种重要的电气设备在各行各业得到了广泛应用。
变频器的安装与调试是确保其正常运行的关键环节。
本文将介绍变频器安装与调试的步骤和注意事项。
一、变频器安装1.安装位置选择变频器应安装在通风良好、温度适宜、无腐蚀性气体和电磁场干扰的场所。
应尽量避免阳光直射，防止灰尘堆积和结冰，确保设备的正常运行。
2.电源接线变频器的电源接线需要按照变频器使用说明书中的图纸进行接线。
应确保电源接线正确可靠，接地可靠，避免因电源接线不当而引起设备故障或事故。
3.信号线接线根据变频器的使用需要，进行各种信号线的接线工作。
应仔细核对每个信号线的接线位置，确保连接准确、牢固。
4.设备固定将变频器固定在设备底座上或墙壁上，使用螺栓等固定件固定设备。
确保变频器在设备运行过程中不会发生松动或摇晃。
二、变频器调试1.参数设定首先需要根据设备的工作要求，按照变频器的使用说明书进行参数设定。
包括最大输出频率、额定电流、过载能力等参数的设定。
参数设定应准确无误，以确保设备的正常运行。
2.运行状态检测在进行变频器调试时，应对设备的运行状态进行检测。
通过观察电流、频率、转速等指标的变化，判断设备的运行状态是否正常。
如发现异常情况，应及时进行调整或排除故障。
3.保护功能测试变频器具备各种保护功能，如过载保护、短路保护等。
在调试过程中，应进行保护功能测试。
测试方法可以是人为制造异常情况，观察保护功能是否正常起作用。
4.负载试运行在完成参数设定和运行状态检测后，可以进行设备的负载试运行。
通过观察设备在不同负载下的运行情况，判断设备的工作效果和稳定性。
三、注意事项1.安全措施在进行变频器安装与调试过程中，应严格遵守相关的安全规范，佩戴必要的个人防护装备，并确保设备和安装环境的安全。
2.操作规范在进行变频器参数设定和运行状态检测时，应按照变频器使用说明书的要求进行操作。
切勿随意更改参数或进行未经授权的操作，以免影响设备的正常运行。
MM440变频器的安装、接线和调试
MM440变频器的安装、接线和调试摘要：本文结合现场使用的西门子MM440型变频器，对其组成、安装及使用方法进行简单阐述，为维护人员在调试变频器过程中提供宝贵的学习资料。
关键词：MM440变频器; 安装; 调试;随着时代的进步，西门子MM系列变频器也在不断的进行更新和换代，到目前为止，使用最广泛的是MM440型变频器，和其他版本不同的是，MM440所应用的范围更广，功能更加稳定，一般都会应用在对设备要求较高或压差较大的设备上。
一、MM440变频器的组成为了更好的提高西门子的特性，提高它的稳定性，在西门子问世以来就不断的进行更新，一直到目前为止，MM440是在作业中，即变化频率的过程中，工作最为稳定优良的一款产品。
一般情况下，会根据MM440不同部分的功能不同，将它分为不同的组成部分，具体如下。
图1 西门子MM440变频器二、MM440变频器的安装方式（一）墙挂式安装在MM440发展之初，设计师就综合考虑了多方面的因素，除了它本身的性能之外，还对它的外形和设计材料进行了多方位的考究，MM440的外部是由一层坚硬的外壳包裹，因而在安装的过程中，可以直接将它放置在墙体处，需要注意的是，在安装时要将MM440和周围的物品保持距离，同时还要增加防护措施。
（二）柜式安装上文中所阐述的放置在墙体处，虽然较为方便便捷，但是在整个环境中，如果灰尘较多的情况下，该方法并不适用，一方面会给使用过程带来不便，另一方面主要是在灰尘较多的情况下，使得MM440的运作受到影响，有时候会降低它的使用效率和使用寿命，一般这种情况下都会采用柜式安装的方法。
为了使整个装置更好的散热最好将散热装置放在柜子外面，如果放置在柜子里面，就尽量安装一个风扇帮助装置更好的散热。
除此之外当室内有多个MM440时，需要按照顺序将它们以横向的方式进行安装，并且要控制好间隔距离。
三、MM440变频器的接线图2 MM440系列变频器的接线图(1）在对MM440进行线路连接时，有许多需要注意的地方，如果想要提高整个设备的灵敏程度，减小工作过程的产生的噪音，就要按照相关的要求连接线路，首先要在连接大地的线路中，要减小对电流的阻碍，除此之外对面积的大小和长度都有很严格的规定。
安川 G7变频器调试说明(两篇)2024
引言：安川（Yaskawa）G7变频器是一种常用于工业控制系统中的电力控制设备。
本文为安川G7变频器调试说明（二），主要介绍了在正常使用与调试过程中可能遇到的问题和解决方法。
通过本文，您将了解到关于安川G7变频器的调试技巧和注意事项，从而更好地应用于电力控制系统中。
概述：安川G7变频器是一种先进的变频调速设备，广泛应用于电力控制系统中。
在正常使用和调试过程中，可能会出现一些问题。
本文将详细介绍一些常见的问题以及相应的解决方法，帮助用户更好地应对这些问题。
正文内容：1.安装问题1.1安装位置选择1.2连接电源和信号线的正确方法1.3地线的连接1.4散热与通风1.5防护等级和防护措施2.参数设置问题2.1参数的具体含义和设置方法2.2PID参数调整方法2.3输出频率和电压的调整2.4特殊功能参数的设置2.5保存和读取参数设置3.故障诊断问题3.1故障代码解读3.2故障处理技巧3.3常见故障现象及解决方法3.4故障现象的日志记录和查询4.调试技巧4.1预调试准备工作4.2变频器正常启动和停止4.3加载试验和调速试验4.4接口和通讯调试4.5调试过程中的注意事项5.参数备份和恢复5.1参数备份的重要性5.2参数备份的方法和注意事项5.3参数恢复的方法和注意事项5.4参数备份与恢复的实际案例5.5定期备份与恢复的建议总结：通过本文，我们详细介绍了安川G7变频器的调试说明。
在安装过程中，我们需要注意安装位置的选择、正确连接电源和信号线、地线的连接、散热与通风以及防护等级和措施。
在参数设置方面，我们介绍了参数的设置方法和具体含义、PID参数调整方法、输出频率和电压的调整以及特殊功能参数的设置。
故障诊断方面，我们解读了故障代码、故障处理技巧、常见故障现象及解决方法以及故障现象的日志记录和查询。
调试技巧方面，我们讲述了预调试准备工作、变频器正常启动和停止、加载试验和调速试验、接口和通讯调试以及调试过程中的注意事项。
变频器系统安装调试方法及技巧
ｌ ｈ ÷ ｌａ ｉ ｔ ｇ ｏｄ
变频 器 是精 密设 备 ， 安装 和调 试 必 须 遵 守操 作 规 范 ， 能保证 变频 器 长期 安全可 靠 地运 行 ， 挥它 的性 才 发 能 。文 中详 细论 述 了变频 器 系统安 装 和调试 方 法 。
通 往 电 海 ．
２１年 ３ ２ ０２ 月 ５日第 ２ 卷 第 ２ ９ 期
】 ｜ ：
Ｔｅ ｅ ｏ Ｐ ｗｅ ｃ ｎ ｌｇ ｌｃ ｍ ｏ ｒ Ｔｅ ｈ ｏ ｏ ｙ
文章 编 号 ：０ ９３ ６ （Ｏ ２ ０ —０ ７０ １ ０ —６ ４ ２ １ ） ２０ ７ —２
精赣探诗 ０
变 频 器 系 统 安 装 调 试 方 法 技 巧
间 的连接 电缆 尽量 短 ， 因为此 电缆 距离 长 ， 电压降增 则 大， 可能 引起 电机 转 矩 不 足 。特别 是 变 频 器 输 出频 率 低时， 其输 出 电 压 也 低 ， 路 电压 损 失 所 占百 分 比加 线 大 。变频 器 与 电机 之 间 线 路压 降规 定不 能超 过额定 电压 的 ２ ｏ根 据这一 规定 来选 择 电缆 。 ／， ￣ 进行 变频 器 与 电机 之 间 的 电缆 铺 设 时 ， 根 据变 须 频器、 电机 的电 压 、 电流 及铺 设距 离通 过计算 来 确定选 何种 截 面的 电缆 。接地 回路 须按 电气设 备技 术标 准所 规定 的方 式施 工 ， 考 变频 器 使 用 说 明书 。当 变频 器 参 呈 单体 型时 ， 接地 电缆 与变频 器 的接地 端 子连接 ； 当变 频器 被设 置在 配 电柜 中日 则 与 配 电柜 的接 地 端 子或 寸，
电气设备控制系统的安装与调试
电气设备控制系统的安装与调试电气设备控制系统是现代工业生产中必不可少的一部分，它能够监控和控制各种电气设备，保障生产线的正常运行。
安装与调试是电气设备控制系统投入使用前的重要环节，下面我们来介绍一下电气设备控制系统的安装与调试流程。
一、安装前的准备工作1.确定安装位置：根据生产线的具体情况和工艺要求，确定电气设备控制系统的安装位置，保证设备安装后的布局合理，并且方便日后的维护和操作。
2.准备设备及工具：准备好需要安装的控制系统设备，包括主控制柜、PLC、变频器、接线端子等，同时准备好所需的安装工具和材料。
3.检查设备完整性：检查所购买的设备是否完整，若有损坏或遗漏，及时联系供货商解决。
4.制定安装计划：根据设备安装的具体情况和技术要求，制定详细的安装计划，包括安装步骤、安装人员及时间安排等。
二、安装过程1.安装控制柜：首先安装主控制柜，确认柜体水平并且固定牢固，接通地线并接好电源线。
2.安装PLC及相应模块：根据设备布置图，按照正确的位置安装PLC及相应模块，确保正确接线并牢固固定。
3.安装变频器及控制面板：根据实际情况，安装变频器及控制面板，连接好控制线路，做好固定和接地工作。
4.接线及接地：按照电气原理图的要求，对各个设备进行接线和接地，确保接线准确牢固，并且接地稳定可靠。
5.系统联调：安装完成后，需要进行电气系统的联调，确保各个设备之间的信号传输正常，并且可以实现联动控制。
6.设备调试：完成联调后，对各个设备进行单独调试，包括PLC逻辑程序的编写和调试，变频器参数的设置及控制功能测试等。
三、调试及验收1.系统调试：对整个电气设备控制系统进行系统调试，确保系统的稳定性和可靠性。
2.功能测试：对各个设备进行功能测试，按照生产线的实际工艺要求，模拟各种情况，测试设备的各项功能。
3.验收测试：对电气设备控制系统进行全面的验收测试，包括主控制柜的运行状态、PLC程序的执行情况、变频器的工作稳定性等。
变频器变频调速方法步骤措施
变频器变频调速方法步骤措施1.引言1.1 概述在文章的引言部分，我们将对变频器变频调速方法的概念进行概述。
变频器，也称为变频调速器，是一种能够通过调节电机输入电压和频率实现电机转速控制的设备。
它通过改变电机供电电压的频率和幅值，来调整电机的转速和输出功率。
变频调速方法指的是利用变频器来实现电机调速的具体步骤和措施。
通过调节变频器的参数和设置，可以实现电机在不同负载条件下的稳定运行，提高电机的效率和控制性能。
变频调速方法主要包括以下几个步骤：首先，确定所需的电机转速范围和工作负载要求；然后，选择适合的变频器型号和额定功率，并进行正确的安装和接线；接下来，根据实际需求，设置变频器的参数，例如输入/输出电压和频率范围、加速度和减速度时间、过载保护等；完成参数设置后，进行电机的启动和调试，并进行负载测试和调整；最后，根据实际情况对参数进行优化调整，以达到最佳的调速效果。
在变频器变频调速方法的措施方面，需要注意以下几点：首先，合理选择变频器的型号和规格，以满足电机的运行要求；其次，进行适当的参数设置和调整，以保证电机的稳定运行和可靠性；同时，注意安全使用变频器，避免过载和短路等故障；最后，定期检查和维护变频器设备，以确保其正常工作和寿命。
总之，变频器变频调速方法是一种有效的电机调速控制手段，可以提高电机的控制性能和节能效果。
通过正确选择变频器型号、合理设置参数和注意安全使用，可以实现电机在不同负载条件下的稳定运行和调速控制。
1.2文章结构文章结构是指整篇文章的组织结构和内容安排。
通过合理的文章结构，可以使文章内容更加清晰和连贯，读者能够更好地理解和吸收文章的信息。
本文将按照以下几个部分的结构进行组织和阐述。
1. 引言部分：在引言部分，我们将简要介绍本文的主题——变频器变频调速方法步骤措施，以及文章的概述、结构和目的。
首先，我们将简要介绍变频器的基本原理，然后详细说明变频调速方法的步骤和相关措施。
最后，我们将总结本文并展望变频调速方法的未来发展趋势。
变频器及电气设备调试技巧
ABB ACS880系列需要的功能：正反转运行带低速1 首先在99参数里设置电机的参数电压等，9902设置程标量2 在19参数里设置面板显示标量的单位，最后一项选择为HZ3 在20里设置当前变频器的运行方向如需要IN1正转1N2 反转，IN1对应的就是变频器本身的DI1，IN2对应的未DI2，根据需要的转向和效应选择可控的运转命令4 在28里，通过频率给定变频器的运转速度，首先是频率给定的方式，在给定1里选择，通常为其它里选择变频器面板给定平率，然后恒速，恒速1对应的点位为变频器的DI3，通常为低速，恒速1的频率通常设置成5HZ，以此类推，恒速2对应的是DI4，也就是低速25 最后切换到变频器显示转速的主画面，给定变频器的转速变频器可正常运行6 如需增加扩展卡，需要对应14、15、16内参数设置完扩展卡种类、位置等，刚插入扩展卡需要从新上电或者设置9608参数（电源重启）才能正常使用。
本设置对应手自动宏10.30 RO3信号源故障12.27 AI最小值4MA12.30AI2最大换算值5013.12AO1信号源输出频率13.18AO1信号源最大值5013.19AO最小换算值4HZ19.20 标量控制单位HZ20.01外部1命令1-1启动22.11 速度给定1选择AI2换算值28.11频率给定1选择AI2换算值49.15控制盘最小外部速度给定-150049.16 最大150049.17控制盘最小外部频率给定-50HZ49.18 最大50HZ99.04电机控制模式标量13.29AO2最小换算值4MA99.16电机换向本设置对应工厂宏（FAUJI二期电位器与模拟量双给定无频率切换功能使用设置）工厂宏，电位器+模拟量给定的选择与设置。
此功能与手/自动宏的区别是，没有两个频率切换的功能，只有通过设置，解决此问题的最终的设置达成双频率同事给，变频器自动选择大频率运行即可，设置如下：9605 工厂宏9903异步电机99.4 保量9906--9910根据电机铭牌设定01内参数为检测参数，可将电机电压、转速、频率等功能选择在第一界面直接查看12.20 50HZ12.27 4MA12.30 50HZ13.12可以选择输出的种类13.18对应1312选择种类的实际量程13.19 4MA，AO2和后续模拟量均按此流程设置扩展卡F10-11，可以安装3个扩展卡，分别对应卡槽1至3,对应参数14.15.16，内腰设置扩展卡种类，卡槽位置，设置完成后如果14.15.16参数中出现乱码，可以从新给变频器上电，或者在9608参数内给控制盘从新上电即可恢复正常。
变频器安装方案
变频器安装方案随着科技的不断进步和发展，越来越多的机械设备开始转向电气控制系统的应用。
其中，变频器作为现代电气控制系统的重要组成部分，已成为了许多行业中不可或缺的设备。
然而，变频器的安装方案对其性能的稳定性和使用寿命有着非常重要的影响。
在本文中，我们将从多个方面来探讨变频器的安装方案，帮助读者更好地了解变频器的安装及调试方法。
一、选择合适的安装位置变频器是一种高科技的电气设备，在安装过程中需要注意的事项非常多。
首先，我们需要选择合适的安装位置。
对于有人员操作的机房，我们建议将变频器安装于室内，以防止气候的恶劣影响。
同时，在安装时，应注意不要将变频器直接安装在阳光下、通风不良的地方或者有易燃易爆物体的地方等，以避免对人员和设备的危害。
二、保持良好的接线质量变频器的内部接线非常精细和复杂，因此在安装过程中，一定要注意接线的质量。
对于接线材料和接线工具，我们建议使用质量好、耐用的材料和工具。
在接线过程中，我们需注意不要让接线材料出现过度弯曲、拉伸、压缩等情况，避免对整个电气设备的运作产生不良的影响。
三、正确连接外部电路在连接外部电路时，我们也需要注意到以下几点：首先，应在安装前核对好电压等参数，确保变频器和外部电路连接一致，以确保变频器能够正常工作。
其次，在连接外部电路过程中，应背负着电气设备的尊重和责任意识，以免造成不必要的损失或人员伤害。
四、注意电源稳定及过电压保护在变频器的安装过程中，应注意到电源稳定性的问题。
为了确保系统的稳定性和长期使用寿命，我们应该尽量少的给变频器提供过电压、欠电压、瞬时电压降低、瞬间电压急骤上升等不利电源现象，避免对变频器及其内部零部件产生不必要的损害五、调试变频器的参数在变频器的调试过程中，我们需要注意到以下几点：首先，应该保持良好的工作环境，保证调试过程的平稳进行。
其次，在调试变频器的参数时，应该谨慎对待每一个参数的调整，以达到最佳的工作效果。
六、排除故障在变频器的使用过程中，难免会遇到各种故障。
变频器安装方案
变频器安装方案一、引言随着工业自动化水平的不断提高，变频器越来越广泛应用于电机控制系统中。
本文将介绍变频器的安装方案，确保其在电力输送和电机控制过程中的正常运行。
二、前期准备在进行变频器的安装之前，需要进行一些前期准备工作：1. 确定安装位置：选择合适的安装位置，确保变频器与其它设备之间有足够的间距，便于散热和维护。
2. 确保电源供应：确保变频器的电源供应稳定，能够满足其额定功率需求。
3. 检查安装环境：检查安装环境的温度、湿度等因素是否符合变频器的要求，避免过高或过低的环境温度对变频器造成影响。
三、安装步骤1. 将变频器固定在安装位置：使用合适的支架将变频器固定在安装位置上，确保其牢固稳定。
2. 连接电源线：根据变频器的电源需求，连接适当规格的电源线。
确保接线正确无误，并且接线端子紧固可靠。
3. 连接电机：根据实际需求，选择适当的电机连接方式，如三相异步电机的星-三角起动。
确保电机的接线正确，并进行绝缘测试。
4. 连接信号线：根据变频器的控制需求，连接合适的信号线，如开关量信号、模拟量信号等。
确保连接正确并紧固可靠。
5. 连接外部设备：根据实际需求，连接外部设备，如温度传感器、流量计等。
确保连接正确，并进行相关测试和调试。
6. 接地处理：对于变频器和相关设备，进行良好的接地处理，确保安全可靠。
四、安装注意事项在进行变频器安装的过程中，需要注意以下几点：1. 安装位置选择：避免变频器与有害物质、强电磁场等设备靠近，以免影响其正常运行。
2. 接线注意事项：确保接线正确无误，并且接线端子紧固可靠，避免接线松动导致故障。
3. 散热处理：确保变频器有足够的散热空间，避免过高温度影响其寿命和性能。
4. 绝缘测试：在连接电机和信号线之前，进行绝缘测试，确保安全可靠。
5. 定期检查：定期对变频器及其相关设备进行检查和维护，保证其正常运行。
五、总结本文介绍了变频器的安装方案，主要包括前期准备、安装步骤、注意事项等内容。
2024版ABB变频器调试与设置详解
ONE KEEP VIEW ABB变频器调试与设置详解目录CATALOGUE•变频器基本概念与原理•ABB 变频器产品介绍•调试前准备工作与注意事项•基本参数设置方法与技巧分享•高级功能应用与优化配置建议•常见问题排查与解决方案汇总PART01变频器基本概念与原理变频器定义及作用变频器定义变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
变频器作用实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因数、过流/过压/过载保护等功能。
工作原理简述整流将交流电变换为直流电。
滤波将整流后的直流电中的交流成分滤除，得到平滑的直流电。
逆变将直流电再逆变为所需频率的交流电。
常见类型及应用场景电压型变频器适用于对调速范围要求不高的场合，如风机、水泵等。
电流型变频器适用于对调速范围要求较高、负载变化较大的场合，如机床、起重机等。
通用型变频器适用于多种负载类型，具有多种保护功能，广泛应用于各个领域。
市场需求与发展趋势市场需求随着工业自动化程度的不断提高，变频器在节能、提高生产效率等方面发挥着越来越重要的作用，市场需求持续增长。
发展趋势未来变频器将朝着高性能、高可靠性、小型化、智能化等方向发展，同时还将涉及更多新的应用领域。
PART02 ABB变频器产品介绍03ACS380系列经济型变频器，适用于简单调速和节能应用，具有紧凑的设计和易用性。
01ACS800系列适用于多种工业应用，具有高性能和灵活性，提供多种控制方式和通信选项。
02ACS580系列针对风机、水泵等应用进行优化，具有高效能和可靠性，易于安装和调试。
ABB 变频器系列概述调速范围高控制精度确保设备稳定运行，提高生产效率。
控制精度动态响应节能效果01020403通过优化电机控制，实现显著的节能效果。
提供宽广的调速范围，满足不同应用场景的需求。
快速的动态响应能力，适应各种复杂工况。
主要性能参数与技术特点针对恒转矩负载、变转矩负载等不同类型选择合适的变频器。
变频器安装与调试(修正版)
6. 运行过程中的过电压及过电流
雷击、电网不正常波动。特别是自发电的企业，发电机输出不稳， 会造成大面积变频器损坏。
第四章：变频器安装与调试
案例4 ： 变频器过热跳闸 案例现象：一台ABB ACS500/ 22kW变频器，在运行半小时左右跳“OH”。
分析与维修：因为是在运行一段时间后才出现故障，所以温度传感器 坏的可能性不大，可能变频器的温度确实太高。通电后发现风机转动 缓慢，防护罩里面堵满了很多棉絮(因该变频器是用在纺织行业)，将 防护罩清扫干净，开机风机运行良好，运行数小时后再没有出现跳闸 故障。
第四章：变频器安装与调试
故障检查处理：由于该用户从变压器引过来三根相线和一根中性线，只 把中性线接到“E”端子上，而地线没有和中性线相连，虽说控制线使 用了屏蔽线，屏蔽层也接到了接地螺钉，因没有和大地相连, 起不到 屏蔽作用，导致了变频器因干扰而失控。将变压器的中性线接地，变 频器地线接地，变频器工作正常。
第四章：变频器安装与调试
对ΔU的一般要求为 ΔU ≤（2 ~ 3）％UX
ΔU的计算为
ΔU
3I N R0 L 1000
上两式中，UX —电动机的最高工作电压，单位为V； IN —电动机的额定电流，单位为A； R0 — 单位长度导线电阻，单位为mΩ∕m； L— 导线长度，单位为m 。
第四章：变频器安装与调试
第四章：变频器安装与调试
案例5 ：奇怪的变频器故障 案例现象：有一包装材料厂，在流水线上用了20多台安川6166G-5.5KW变 频器。可运行不到一年就不断出现烧模块现象，而且一直查不出原因。 虽然厂家可以给保修，但严重影响生产，成为老板一大心病。 案例原因：经维修人员现场仔细检查，发现变频器装在震动很大的流水 线上，紧固模块的螺丁很多已经松动。由于模块散热不好而烧掉。 故障处理：变频器采取防震处理，在底部安装了防震橡胶，缓冲了变频 器的震动，故障排除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工作行为规范系列
变频器系统安装调试方法
及技巧2
（标准、完整、实用、可修改）
FS-QG-52492
编
号：
变频器系统安装调试方法及技巧2
Inv erter system in stallati on and debuggi ng methods and tech niq uesTwo
说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
3变频器系统的调试
变频器系统安装、接线完成后，通电前应进行下列检查：变频器的型号是否有误、安装环境有无问题、装置有无脱落或破损、电缆直径和种类是否合适、电气连接有无松动、接线有无错误、接地是否可靠等；变频器系统的调试方法步骤和一般的电气设备调试基本相同，应遵循“先空载、继轻载、
后重载”的规律。
必须在配线完毕，安装好箱盖后，才能接通电源，否则有触电危险。
变频器接通电源，即使处于停止状态，也不能触摸变频器端子，否则有触电危险。
在变频器运行过程中，只能用操作面板STOP按键或外控端子停止变频器运行，禁止在变频器运行过程中直接断开变频器主电源，否则有可能损坏变频器。
主回路测试方法。
准备摇表。
全部卸开主回路、控制回路的端子与外部电路的连接线，用公用线连接主回路端子用摇表测试。
在主回路公用线和大地之间进行测试，摇表若指示5MQ以上，属正常。
在控制回路端子与PE之间进行测试，测量值＞1MQ,为正常。
不能用兆欧表对控制电路进行测试，否则会损坏电路的零部件。
测试仪器要准备高阻量程万用表。
通电检查。
在断开电动机负载的情况下，对变频器通电，主要进行以下检查：各种变频器在通电后，显示屏的显示内容都有一定的变化规律，应对照说明书，观察其通电后的显示过程是否正常。
变频器内部有风机排出内部的热空气，可用手在风的出口处试探风机的风量，并注意倾听风机的声音是否正常。
测量三相进线电压是否正常，对照产品说明书，进行变频器内部各功能的设置。
变频器的显示内容可以切换显示，通过操作面板上的操作按钮进行显示内容切换，观察显示的输出频率、电压、电流、负载率等是否正常。
将变频器的输出端与电动机相接，电动机不带负载，在操作面板上进行一些简单的操作，如启动、升速、降速、停止、点动等。
观察电动机的旋转方向是否与所要求的一致，通过逐渐升高运行频率，观察电动机在运行过程中是否运转灵活，运转时有无振动现象，是否平稳等。
带负载测试：变频调速系统的带负载试验是将电动机与负载连接起来
进行试验，低速运行是指该生产机械所要求的最低转速。
生产机械的运转是否正常，电动机在满负荷运行时，温升是否超过额定值，将给定频率设定在最大值，使电动机的启动转速，一直上升至生产机械所要求的最大转速，观察电动机的转速是否从一开始就随频率的上升而上升，如果在频率很低时，电动机不能很快旋转起来，应适当增大U/f比，或增大启动频率。
将显示内容切换至电流显示，观察在启动全过程中的电流变化。
如因电流过大而跳闸，应适当延长加速时间；在停机试验过程中，注意观察直流电压是否过高，把显示内容切换至直流电压显示，观察在整个降速过程中，直流电压的变化情形。
如因电压过高而跳闸，应适当延长减速时间，如降速时间不宜延长，应考虑加入直流制动功能。
请输入您公司的名字
Foon shi on Desig n Co., Ltd。
