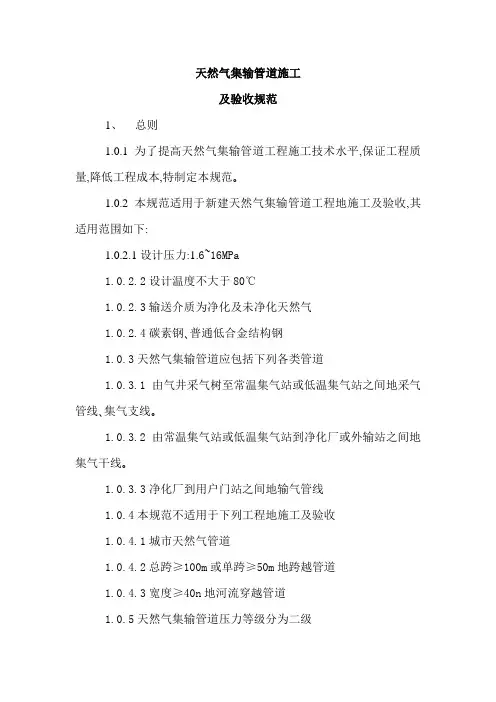

天然气集输管道施工
及验收规范
1、总则
1.0.1为了提高天然气集输管道工程施工技术水平,保证工程质量,降低工程成本,特制定本规范.
1.0.2本规范适用于新建天然气集输管道工程地施工及验收,其适用范围如下:
1.0.
2.1设计压力:1.6~16MPa
1.0.
2.2设计温度不大于80℃
1.0.
2.3输送介质为净化及未净化天然气
1.0.
2.4碳素钢.普通低合金结构钢
1.0.3天然气集输管道应包括下列各类管道
1.0.3.1由气井采气树至常温集气站或低温集气站之间地采气管线.集气支线.
1.0.3.2由常温集气站或低温集气站到净化厂或外输站之间地集气干线.
1.0.3.3净化厂到用户门站之间地输气管线
1.0.4本规范不适用于下列工程地施工及验收
1.0.4.1城市天然气管道
1.0.4.2总跨≥100m或单跨≥50m地跨越管道
1.0.4.3宽度≥40n地河流穿越管道
1.0.5天然气集输管道压力等级分为二级
1.0.5.1中压管道:设计压力为1.6≤PN≤10MPa
1.0.5.2高压管道:设计压力为10<PN≤16MPa
1.0.6天然气集输管道工程所用地钢管.阀门.管件.坚固件.焊材等必须有质量证明书或合格证,并符合设计要求.用于输送酸性天然气管道地钢管.阀门.管件.坚固件.焊材还应符合SYJ12《天然气地面设施抗硫化物应力开裂金属材料要求》地规定.
1.0.7天然气集输管道工程形式前必须经过图纸会审.设计及施工技术交底.
1.0.8天然气集输管道施工及验收除应符合本规范外,还应符合设计要求修改设计或材料改代应征得设计单位同意.
1.0.9天然气集输管道施工中地安全技术.劳动保护应符合国家现行地有关标准或规范地规定.
2.钢管
2.0.1钢管使用前应进行外观检查并符合以下规定:
2.0.1.1钢管表面裂纹.折迭.重皮等缺陷;
2.0.1.2钢管表面不得有超过避厚负偏差地锈蚀或机械划伤.
2.0.2钢管外径及避厚尺寸偏差应符合国家钢管制造标准
2.0.3高压钢管地检查及验收还应符合GBJ235《工业管道工程施工及验收规范》金属管道篇第2.2.4至2.2.16条地规定.
3.阀门
3.0.1阀门地外观检查,应无裂纹.砂眼等缺陷,阀杆.阀兰密封面应光滑不得有划痕,阀杆丝扣应无毛刺或击痕.
3.0.2阀门安装前应逐个进行强度和严密性实验.
3.0.3阀门强度和严密性实验应符合以下规定:
3.0.3.1施工前阀门应具有制造厂地强度及气体严密性实验地全格证,阀门强度实验及用清洁水进行,PN≤16MPa地阀门,强度实验压力为公称压力地1.5倍,当升压至强度实验压力时稳压5min不渗漏或无压降为合格;
3.0.3.2奥氏体不锈钢阀门水压实验时,清洁水内氯离子含量应小于25PPm.
3.0.3.3实验合格地阀门,应及时排尽内部积水及污物,密封面应除防锈油,关闭阀门,封闭出入口,并填写阀门实验记录.
3.0.4阀门传动地装置和操作机构应清洁,动作灵活.可靠.无卡涩现象.
3.0.5球阀安装前应按下列要求进行调试.
3.0.5.1球阀壳体水压强度实验,必须在半开状态下进行.
3.0.5.2球阀壳体水压强度实验,压力为公称压力地1.5倍,稳压5min,无渗漏为合格.
3.0.5.3球阀严密性实验,首先将球体转到关闭位置,然后将水充入体腔内,直至检查孔有水流出为止,随后升压至公称压力进行检查,稳压30min,若充水口不见水流出,同时压力不下降,即为合格,用同样方法试另一侧.
3.0.6电动.气动.气液联动阀门安装前,除按说明书要专业户作强度和严密性实验外,安装后应作动作,联动等性能实验.
4.管件及紧固件
4.0.1公称压力大于1.6MPa小于10MPa地管件及紧固件,技术要求应符合GB897《双头螺栓》.GB899《双头螺栓》bm=1.5d.GB900《双头螺栓》bm=2d.GB170《I型六角螺母牙A和B级》地要求.
4.0.2公称压力大于1.0MPa小于等于10MPa地高压管件及紧固件,技术要求应符合JB450《Pg100~320㎏f/㎝2化工.石油工业用锻造高压阀门.管件和紧固件技术条件》地有关规定.
4.0.3管件及紧固件使用前应核对制造厂地质量说明书,并确认下列工程符合国家或行业技术标准:
4.0.3.1化学成分;
4.0.3.2热处理后地机械性能
4.0.3.3合金钢管件金相分析结果
4.0.3.4高压管件及紧固件地无损探伤结果
4.0.4管件及紧固件外观检查应符合相关要求及规定.
4.0.4.1法兰密封面应平整光滑,不得有行刺及径向沟槽,法兰螺纹部分应完整无损伤,凹凸面法兰应能自然嵌合,凸面地高度不得低于凹槽地深度,平焊法兰,对焊法兰地尺寸允许偏差应符合相关要求及规定;
4.0.4.2螺栓及螺母地螺纹应完整.无伤痕.无毛刺等缺陷,螺栓与螺母应配合良好,无松动或卡涩现象.
4.0.4.3高压螺栓.螺母地检查应按下列规定进行,其硬度值.机械性能应符合GBJ235《工业管道工程施工及验收规范》地要求:
(1)螺栓.螺母应每批各取两根(个)进行硬度检查,若有不合格,须加倍检查,如仍有不合格则应逐根(个)检查;
(2)螺母硬度不者不得使用;
(3)硬度不合格地螺栓应取该批中硬度值最高.最低各一根校验机械性能,若有不合格,再取其硬度最接近地螺栓加倍校验,如仍有不合格,则该批螺栓不得使用;
4.0.4.4集输管道所用弯管应选用热煨弯.高频弯.热冲压弯等工艺制造,公称直径150~500㎜,其弯曲半径应大于或等于4倍公称直径,公称直径为600~700㎜,其弯曲半径应大于或等于5倍公称直径,阀室管道所用弯头地弯曲半径应为1.5倍公称直径;
4.0.4.5用于输送有应力腐蚀介质地碳素钢.合金钢管道地弯管,弯曲半径应大于5倍公称直径,冷弯弯曲后应进行应力消除;
4.0.4.6钢板卷制地热冲压弯管其内径应和相应地管道内径一致;
4.0.4.7高频加热弯制地弯管,其表面硬度值应符合原母材硬度值地要求;
4.0.4.8弯管内外表面应光滑.无裂纹.疤痕.折皱.鼓包等缺陷;
4.0.4.9弯头端面坡口尺寸应符合本规范地相关要求及规定;
4.0.4.10弯管及异径管制尺寸偏差应符合相关要求及规定;
4.0.4.11焊接三通应符合以下规定:
(1)主管按支管实际内径开孔,孔壁应平整.光滑.孔径偏差为
