用origin做带标准偏差的曲线图和柱状图
Origin中不同尺度的双Y轴柱状图做法
Origin中不同尺度的双Y轴柱状图做法通常Excel柱形图中每个柱形的宽度是相同的，如果要制作宽度不等的柱形图，可以通过面积图来完成。
例如下图就是一种宽度不等的柱形图，它可以用不同的柱形宽度表示每个月份某产品销售量占总销量的百分比。
这种宽度不等的柱形图的制作过程是：利用原数据重新构造新的图表数据，然后用新的数据制作面积图，最后修改分类（X）轴为时间轴。
下面以Excel 2003为例，介绍一下具体的制作步骤：1.构造新的图表数据首先需要将上图中A2:C8中的图表数据转化为下图G1:M18区域中图表数据，以便形成所需的面积图。
如果数据量不大可以用手工的方法输入，但该方法如果修改了原图表数据，图表将无法自动更新。
下面是一种用公式来进行转化的方法：①假设原图表数据在A2:C8中，在D2中输入公式：=INT(SUM($C$3:C3)*100)然后向下拖，其作用是产生面积图X轴的刻度数值。
②复制A3:A8区域，然后选择H1单元格进行选择性粘贴，勾选“转置”，将月份复制到H1:M1区域中。
③在G2单元格中输入数值“0”。
在G3单元格中输入公式：=OFFSET($D$3,INT(MOD(ROW()-3,15)/3),0)然后向下拖到G17单元格。
公式中用红色标出的数字“3”可以根据实际情况进行修改，因为G3单元格在第3行，所以这里为“3”。
如果是其他单元格，请改为其对应行号。
公式中用蓝色标出的数字“15”也需要根据实际的图表数据进行修改，这里的数值等于（图表数据中的记录数-1）*3。
上例中从7月-12月，共有6行数据，所以用（6-1）*3=15。
在G18单元格中输入数值“100”。
④在H2单元格中输入公式：=IF(AND(OR($G1<>$G2,$G2<>$G3),MAX($G1:$G3)=VLOOKUP(H$1,$A$3:$D$8,4,0)),VLOOK UP(H$1,$A$3:$B$8,2,0),0)然后先向右拖，再向下拖。
origin作带误差棒的图
带误差棒的图的作法：
第一步：将实验数据导入Excel表格中，点击Fx函数。
第二步：选择算术平均值公式
第三步：选择数据范围，计算算术平均值。
第四步：选中计算得到的算术平均值单元格右下角，下拉计算所有数值的平均值。
第五步：按照相同的方法计算数据的标准偏差，唯一不同的是选择标准偏差的公式。
第六步：将横坐标数据及计算得到的算术平均值和标准偏差复制到origin中
第七步：点击origin中的“Line+symbol”（不选中数据，直接点击）
第八步：选中yEr，该组数据即为误差棒数据（标准偏差）。
第九步：点击OK确定，绘制完成。

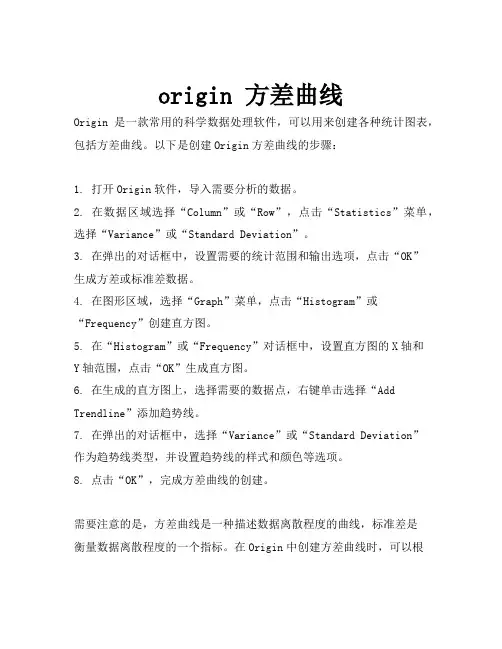

origin 方差曲线
origin 方差曲线
Origin是一款常用的科学数据处理软件，可以用来创建各种统计图表，包括方差曲线。
以下是创建Origin方差曲线的步骤：
1. 打开Origin软件，导入需要分析的数据。
2. 在数据区域选择“Column”或“Row”，点击“Statistics”菜单，选择“Variance”或“Standard Deviation”。
3. 在弹出的对话框中，设置需要的统计范围和输出选项，点击“OK”
生成方差或标准差数据。
4. 在图形区域，选择“Graph”菜单，点击“Histogram”或“Frequency”创建直方图。
5. 在“Histogram”或“Frequency”对话框中，设置直方图的X轴和
Y轴范围，点击“OK”生成直方图。
6. 在生成的直方图上，选择需要的数据点，右键单击选择“Add Trendline”添加趋势线。
7. 在弹出的对话框中，选择“Variance”或“Standard Deviation”
作为趋势线类型，并设置趋势线的样式和颜色等选项。
8. 点击“OK”，完成方差曲线的创建。
需要注意的是，方差曲线是一种描述数据离散程度的曲线，标准差是
衡量数据离散程度的一个指标。
在Origin中创建方差曲线时，可以根
据实际需要选择不同的统计方法和图表类型，以达到更好的可视化效果。
origin拟合正态分布曲线平均值标准差
origin拟合正态分布曲线平均值标准差鉴于您没有提供更多上下文信息，我将为您提供关于如何使用
Origin拟合正态分布曲线的指导。
在Origin中，您可以使用“分布拟合”功能拟合正态分布曲线。
请
按照以下步骤操作：
1. 打开Origin并加载您的数据。
2.在工具栏中选择“分布拟合”图标。
3.在“分布拟合”对话框中，选择“正态分布”选项。
4.输入数据列和权重列（如果需要）。
5.点击“确定”按钮。
现在，你的正态分布曲线应该显示在你的图表上。
您可以在拟合结果
中找到平均值和标准差的值。
请注意，在拟合过程中，可能需要对数据进行归一化，以便更精确地
拟合曲线。
此外，拟合结果可能受样本大小和选择的起始值的影响。
因此，您需要进行适当的实验和选择，以确定最佳的拟合结果。
origin标准差
origin标准差Origin标准差。
在统计学中，标准差是一种衡量数据离散程度的方法。
它可以帮助我们了解数据集中各个数据点的分散程度，从而更好地理解数据的特征和分布规律。
而在Origin软件中，我们可以通过简单的操作来计算和分析数据的标准差，进而深入挖掘数据的内在含义。
本文将介绍如何在Origin中使用标准差功能，并探讨标准差在数据分析中的重要作用。
在Origin软件中，计算标准差非常简单。
首先，我们需要将数据导入Origin软件中，可以通过复制粘贴、导入文件等方式将数据导入到Origin的工作表中。
接下来，选择需要进行标准差计算的数据列，点击菜单栏中的“分析”选项，然后选择“统计”中的“描述统计”功能。
在弹出的对话框中，我们可以选择计算标准差的选项，并进行相应的设置，如是否需要计算总体标准差或样本标准差等。
点击确定后，Origin软件将会自动计算所选数据列的标准差，并将结果显示在工作表中。
通过计算标准差，我们可以得到数据的离散程度。
标准差越大，说明数据点之间的差异越大，数据分布越分散；标准差越小，说明数据点之间的差异越小，数据分布越集中。
因此，标准差可以帮助我们直观地了解数据的分布情况，从而为进一步的数据分析和处理提供重要参考。
在实际的数据分析中，标准差扮演着重要的角色。
通过标准差的计算，我们可以对数据的稳定性和可靠性进行评估。
在质量控制领域，标准差常常被用来衡量生产过程中产品质量的稳定程度；在金融领域，标准差则被用来度量资产收益率的波动性。
此外，标准差还可以帮助我们进行数据的比较和分类，从而找出数据中的异常值和特殊规律。
除了计算标准差外，Origin软件还提供了丰富的数据分析功能，如直方图、箱线图、正态分布曲线等，这些功能都可以帮助我们更全面地理解数据的特征和规律。
通过这些功能的使用，我们可以更加深入地挖掘数据的内在含义，为科研和决策提供有力支持。
综上所述，标准差在数据分析中具有重要作用，它可以帮助我们了解数据的离散程度，评估数据的稳定性和可靠性，发现数据的特殊规律。
用origin做带标准偏差的曲线图和柱状图
用o r i g i n做带标准偏
差的曲线图和柱状图 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
用o r i g i n做带标准偏差的曲线图和柱状图对于得到的一组平行数据，有些专家在审稿的时候，要求把标准偏差在你的曲线上反映，比如下面的一组数据。
浓度是已知的，作为X轴的数值；强度是由仪器测量的，平行测量了4次，取强度的平均值作为Y轴的数值。
（下表中的数据是胡乱编的，只是说明下用origin如何做带标准偏差的曲线图而已）
第一步，把数据输入到origin中，如下图，一定要设置好X轴值和Y轴值，不要混了。
第二步，对你的平行数据进行统计：Statistic-----descriptive statistics-----statistics on rows （or statistics on columns）进行上步操作之后会生成一个data；（该data基本上包含所有基本统计数据：平均值、最大值、最小值、标准偏差等）。
当然对于这个数据来说统计的时候要按行来进行，不能按列。
结束后会生成一个表，如下图，这个表里会包含一般统计要求的统计项。
第三步，开始作图：plot-----line＋symbol-----弹出“select data to create new plot”对话框，然后选择x轴，y轴，偏差等即可。
即在对应的X，y，yEr选上相应的项
第四步，生成曲线，这时候曲线上已经带上了标准偏差的大小，根据这个可以很明显的看出第四组数据的离散性最大，标准偏差最大
对于柱状图，同样适用，只不过在“plot”选项里选择“column”即柱状图即可，同样这组数据用柱状图反应出来如下。
ORIGIN7.5制作双Y轴柱状图
ORIGIN7.5软件制作双Y轴柱形图
1、输入数据：
2、插空白列（起占位作用，保证两个图层的柱宽相同）：位置与数量取决于你要绘制的每组柱数。
如我将要绘制的图中每组4柱，就插入4列，位置在B(Y)与C(Y)之间（B(Y)与其他组的坐标之间有明显差别）
3、绘图：
方法一：
方法二：选择数据》右键》绘图》柱形(C)
方法三：手动添加数据：
4、得到效果图（在图层1上）：
5、绘制第二个Y轴（此Y轴在第二图层上）：
方法一：右键页面空白》新建图层（轴）（N）》（连接）：右Y 方法二：点软件右上角按钮
6、得到效果图：
7、为第二个Y轴（图层2）添加数据：
图表（G）》添加绘图到图层（P）》柱形（C），继续如下操作：
8、得到双Y轴柱形图：
9、后期加工与美化（不再赘述）。
如何用Origin画两维两轴柱状图
如何用Origin画两维两轴柱状图郑志永（江南大学生物工程学院）问题：需要将以下两组差距很大的数据画在同一张图片上，采用两根Y轴。
如何用Origin实现？例子：有下表数据：月份A(X) B(Y1) C(Y2)Jan 1 245Feb 2 564Mar 3 398Apr 6 587May 2 674June 1 610通常用Origin画出的图形如下图所示：在上图中，由于B和C两组数据的差异太大，B组数据几乎不能显示大小，而且B和C两组数据是重叠的，无法并列显示。
要解决此问题，需采用两维坐标（即两根不同尺度的Y轴），请看下面：1)先用“0”数据冒充空白组。
在Origin中的data窗口中按下表排列数据。
2)选择data窗口中的A、B、C三组数据，画柱形图。
3)右击空白处添加第二层，双击第二层的图标“2”。
4)按住shift键同时选择data窗口中的D和E组数据,再按=>>。
5)在右框中，按住shift键同时选择D和E组数据，点击“group”选项(这一步很关键)。
6)选择“Rescale on OK”选项。
按“OK”7)进入第二层的“plot detail”菜单，选择“Plot type”为“Column/Bar”。
8)进入“group”选项，选择“independent”9)接下来可以自由地修改各自的属性了。
10)结果如图“两维柱状图.OPG”所示，也见下图。
画Origin图的参数设置要点：1.图中所有Texts和Labels的字体为Times and New Roman，字号(point)为36。
2.Axis和Ticks的粗细度(thickness)为2~3，方向均朝内。
3.刻度范围(Scales)一般从0开始，纵坐标刻度的数值保持4~6个值即可。
4.同一文章中需并列比较的不同数据图，它们纵坐标和横坐标的刻度范围应保持一致。
相同参数的符号(symbols)也应一致。
例如：表示生物量的参数若用“Δ”表示，则所有数据图的生物量参数都需用“Δ”表示。
Origin教程丨一文教你快速绘制20种常用图
Origin教程⼁⼀⽂教你快速绘制20种常⽤图Origin是每⼀位科研⼯作者最常⽤的数据绘图软件之⼀，具备统计、峰值分析和曲线拟合等分析功能，可以绘制出⼆维和三维图形。
⼀、绘制线(Line)图⼆、绘制误差棒图三、绘制散点图四、绘制垂线图五、绘制⽓泡图六、绘制彩⾊点图七、绘制彩⾊⽓泡图⼋、绘制点线图九、绘制柱形图⼗、绘制条形图⼗⼀、绘制浮动柱形图⼗⼆、绘制浮动条形图⼗三、绘制饼图⼗四、绘制Y轴错位堆垒曲线图⼗五、绘制⼆维瀑布图⼗六、绘制⾯积图⼗七、绘制堆垒⾯积图⼗⼋、绘制填充⾯积图⼗九、绘制局部放⼤图⼆⼗、绘制含数据标签图⼀、绘制线图⽰例准备：导⼊ Graphing⽂件夹中的 AXES.OAT⽂件数据。
①选中B列。
②单击菜单命令【Plot】→【Line】→【Line】或2D Graphs⼯具栏的【Line】。
2D Graphs⼯具栏：如下图所⽰：⼆、绘制误差棒图形在Book1数据空⽩处，单击右键，选择“Add New Column ”，增加2列新的数据单元格“C（Y）”和“D（Y）”两列数据。
如下图所⽰：将计算得到的X轴数据，平均值，2列标准偏差分别输⼊origin的Book1数据表中，然后选中标准偏差所在列的数据，右键单击，选择”set as“，将“C（Y）列数据设置为“ Xerror ”，将“D（Y）列数据设置为“ Y error ”将如下图所⽰：三、绘制散点图选中数据，点击点击“Plot”——“Symbol”。
或者直接点击下⾯的⼯具栏选项。
各个选项的意思：Scatter(散点图); Scatter Central(中⼼散点图); Y Error(Y 误差); XY Error(XY 误差) Vertical Drop Line (垂线)；Bubble (⽓泡)；Color Mapped (彩标)；Bubble + CM (⽓泡+彩标) 。
①选择Scatter，做出的图形如下：②选择Scatter Central，做出的图形如下：③选择Vertical Drop Line ，做出的图形如下：④选择 Bubble ，做出的图形如下：⑤选择Color Mapped ，做出的图形如下：⑥选择 Bubble + CM，做出的图形如下：四、绘制垂线图⽰例准备：导⼊ Graphing⽂件夹中的 AXES .DAT⽂件数据。
如何在origin中将柱形图和线性图做到一起
如何在origin中将柱形图和线性图做到一起？如下图所示：双Y轴坐标
1.本例的演示数据如下图所示，一共2个workbook。
P1存放的是上图中P Content的数据；pH存放的是pH after absorption的数据。
..
2.首先选中P1中的数据，点击工具栏中的Column按钮绘制柱形图。
3.然后在柱形图的空白边处，鼠标右键弹出菜单。
点击New Layer下的top X Right Y 新建一个图层。
4.完成后，左上角会多出个数字按钮2。
顶部的X轴和右侧的Y轴也出来了。
5.在左上角的按钮2处，鼠标右键弹出菜单。
点击Layer Contents弹出对话框，准备导入pH的数据。
..
6.将Layer Contents对话框左边的两个pH数据，用中间的“→”添加到右侧。
然后点击Apply或OK按钮。
7.数据导入成功后是不是多出了2条曲线呢？
..
8.然后双击新添加的曲线，将曲线的类型从Line修改为Line+Symbol。
..
9.最后调整下坐标的刻度围，为新增的曲线添加下图例就可以了。
..
图例的添加方法见：Origin中导入新数据后，如何为其添加图例？
..。
origin作标准曲线
origin作标准曲线Origin作为标准曲线在科学研究和数据分析中扮演着非常重要的角色。
它不仅可以帮助我们观察数据的趋势和规律，还可以进行数据的比较和分析。
在实验数据处理和结果展示中，使用Origin绘制标准曲线可以使数据更加直观和易于理解。
本文将从绘制标准曲线的基本步骤、常见的标准曲线类型和如何优化标准曲线展示等方面进行详细介绍。
首先，绘制标准曲线的基本步骤包括，导入数据、选择绘图类型、设置坐标轴、添加数据标记和图例、调整图表样式等。
在Origin软件中，可以通过导入Excel表格或直接输入数据来创建数据集。
选择适合数据特点的绘图类型，如折线图、散点图、柱状图等，然后设置坐标轴的刻度、标题和标签，以及添加数据标记和图例，最后根据需要调整图表的样式，如颜色、线型、符号形状等。
这些基本步骤的完成将为绘制标准曲线奠定基础。
其次，常见的标准曲线类型包括，线性标准曲线、对数标准曲线、指数标准曲线和多项式标准曲线等。
线性标准曲线是最简单的一种类型，其方程为y=ax+b，通过线性拟合可以得到直线形式的标准曲线。
对数标准曲线和指数标准曲线则适用于呈指数增长或指数衰减的数据，通过对数或指数变换可以将数据转化为线性关系进行拟合。
多项式标准曲线则适用于复杂的非线性数据拟合，通过多项式函数可以拟合出更复杂的曲线形式。
在实际数据分析中，根据数据特点选择合适的标准曲线类型非常重要。
最后，如何优化标准曲线展示也是非常重要的。
在绘制标准曲线时，应该注意选择合适的图表类型和样式，使得数据更加清晰和直观。
同时，可以通过添加数据标记、趋势线、置信区间等方式增加图表的信息量，便于观察数据的趋势和规律。
另外，合理设置坐标轴的刻度和范围，以及添加图表标题和标签，可以使图表更加易于理解和解释。
在展示标准曲线的同时，也可以加入相关的统计分析结果或实验结论，使得标准曲线的展示更加完整和具有说服力。
总之，绘制标准曲线是科学研究和数据分析中的重要工作，它可以帮助我们直观地观察数据的趋势和规律，进行数据的比较和分析。
origin怎么画标准曲线
origin怎么画标准曲线在进行标准曲线的绘制之前，我们首先需要了解什么是origin。
Origin是一款专业的数据分析和图形绘制软件，广泛应用于科研、工程、教育等领域。
在实验数据处理和结果展示方面，Origin具有强大的功能和灵活的操作，可以帮助用户快速准确地完成数据处理和图形绘制工作。
要画出标准曲线，首先需要准备好实验数据。
在Origin软件中，我们可以通过导入数据或手动输入数据的方式，将实验数据导入到软件中。
在导入数据后，我们需要对数据进行处理，包括数据清洗、筛选、排序等操作，以确保数据的准确性和完整性。
接下来，我们需要选择合适的图形类型来展示标准曲线。
在Origin软件中，有多种图形类型可供选择，如折线图、散点图、柱状图等。
针对标准曲线的展示，通常选择折线图作为展示方式。
在选择折线图后，我们需要设置图形的坐标轴、标题、图例等内容，以使图形更加清晰明了。
在绘制标准曲线之前，我们需要进行数据的拟合操作。
在Origin软件中，有多种拟合函数可供选择，如线性拟合、多项式拟合、指数拟合等。
根据实际情况，选择合适的拟合函数，并进行参数的拟合，以得到最佳拟合曲线。
在进行数据拟合后，我们可以开始绘制标准曲线。
在Origin软件中，通过简单的操作，我们可以将拟合曲线展示在图形中，并对曲线的样式、颜色、粗细等进行调整，以使曲线更加美观和直观。
除了绘制标准曲线外，我们还可以对曲线进行进一步的分析和处理。
在Origin软件中，有丰富的数据分析工具和统计功能，可以对曲线的斜率、截距、相关系数等进行计算和展示，以帮助用户更全面地理解曲线的特征和规律。
综上所述，通过以上步骤，我们可以在Origin软件中画出标准曲线。
在实际操作中，我们需要熟练掌握软件的操作技巧和数据处理方法，以确保绘制出准确、清晰的标准曲线。
希望本文对您在使用Origin软件绘制标准曲线时有所帮助。
如何在origin中将柱形图和线性图做到一起
如何在origin中将柱形图和线性图做到一起？如下图所示：双Y轴坐标
1.本例的演示数据如下图所示，一共2个workbook。
P1存放的是上图中P Content的数据；pH存放的是pH after absorption的数据。
2.首先选中P1中的数据，点击工具栏中的Column按钮绘制柱形图。
3.然后在柱形图的空白边处，鼠标右键弹出菜单。
点击New Layer下的top X Right Y 新建一个图层。
4.完成后，左上角会多出个数字按钮2。
顶部的X轴和右侧的Y轴也出来了。
5.在左上角的按钮2处，鼠标右键弹出菜单。
点击Layer Contents弹出对话框，准备导入pH的数据。
6.将Layer Contents对话框左边的两个pH数据，用中间的“→”添加到右侧。
然后点击Apply或OK按钮。
7.数据导入成功后是不是多出了2条曲线呢？
8.然后双击新添加的曲线，将曲线的类型从Line修改为Line+Symbol。
9.最后调整下坐标的刻度范围，为新增的曲线添加下图例就可以了。
图例的添加方法见：Origin中导入新数据后，如何为其添加图例？。
Origin图形绘制及曲线拟合
(4) 选中Worksheet数据的情况下制图
最常用的制图方法,先选中数据，然后点击制 图工具栏上的按钮，或选择菜单命令进行制 图。（激活Graph，选择Graph－Add Plot to Layer－Graph类型）
这种方法尤其适合于使用部分Worksheet数据 制图，选中你要制图的那部分数据即可。
24
（5 ）使用Draw Data工具制图
Origin中,可以使用Tool工具条中的Draw Data按钮 进行制图。具体操作方法:
➢ 单击Tool工具条中的Draw Data按钮 ➢ 在Graph窗口合适位置单击鼠标，显示当前位置
的坐标值，双击鼠标，生成一个点。 ➢ 单击Tool工具条中的其它按钮退出制图模式
57
Stack Bar Graph（堆垒条状图）
去掉重叠,可选择Graph－Stack Grouped Date in layer
58
Stack Column Graph （堆垒柱状图）
59
（3）面积图、极地图、瀑布图
这类图形利于显示不同数据组之间的大小比 较
数据要求:要求Worksheet中至少要有一个 Y列（或是其中的一部分）,如果没有设定与 该列相关的X列，Origin会提供X的默认值， 即将行号作为X值。
40
41
2、在生成的FuncCopy Graph窗口中的图形上右 击鼠标,从快捷菜单中选择Creat Worksheet DatasetName，Origin生成一个Worksheet窗口 来显示图形的Y数据组，若要显示对应的X列， 选择View | Show X Column。
43
五 Graph模板
选择Plot Associations命令; 双击 Graph窗口中左上角的图层标记，打开Layer n对话框，
Origin教程丨一文教你快速绘制20种常用图
Origin教程⼁⼀⽂教你快速绘制20种常⽤图来源⼁Paper绘图Origin是每⼀位科研⼯作者最常⽤的数据绘图软件之⼀，具备统计、峰值分析和曲线拟合等分析功能，可以绘制出⼆维和三维图形。
⼀、绘制线(Line)图⼆、绘制误差棒图三、绘制散点图四、绘制垂线图五、绘制⽓泡图六、绘制彩⾊点图七、绘制彩⾊⽓泡图⼋、绘制点线图九、绘制柱形图⼗、绘制条形图⼗⼀、绘制浮动柱形图⼗⼆、绘制浮动条形图⼗三、绘制饼图⼗四、绘制Y轴错位堆垒曲线图⼗五、绘制⼆维瀑布图⼗六、绘制⾯积图⼗七、绘制堆垒⾯积图⼗⼋、绘制填充⾯积图⼗九、绘制局部放⼤图⼆⼗、绘制含数据标签图⼀、绘制线图⽰例准备：导⼊ Graphing⽂件夹中的 AXES.OAT⽂件数据。
①选中B列。
②单击菜单命令【Plot】→【Line】→【Line】或2D Graphs⼯具栏的【Line】。
2D Graphs⼯具栏：如下图所⽰：⼆、绘制误差棒图形在Book1数据空⽩处，单击右键，选择“Add New Column ”，增加2列新的数据单元格“C（Y）”和“D（Y）”两列数据。
如下图所⽰：将计算得到的X轴数据，平均值，2列标准偏差分别输⼊origin的Book1数据表中，然后选中标准偏差所在列的数据，右键单击，选择”set as“，将“C（Y）列数据设置为“ Xerror ”，将“D（Y）列数据设置为“ Y error ”将如下图所⽰：三、绘制散点图选中数据，点击点击“Plot”——“Symbol”。
或者直接点击下⾯的⼯具栏选项。
各个选项的意思：Scatter(散点图); Scatter Central(中⼼散点图); Y Error(Y 误差); XY Error(XY 误差) Vertical Drop Line (垂线)；Bubble (⽓泡)；Color Mapped (彩标)；Bubble + CM (⽓泡+彩标) 。
①选择Scatter，做出的图形如下：②选择Scatter Central，做出的图形如下：③选择Vertical Drop Line ，做出的图形如下：④选择 Bubble ，做出的图形如下：⑤选择Color Mapped ，做出的图形如下：⑥选择 Bubble + CM，做出的图形如下：四、绘制垂线图⽰例准备：导⼊ Graphing⽂件夹中的 AXES .DAT⽂件数据。
Origin-如何用Origin画两维两轴柱状图
如何用Origin画两维两轴柱状图
郑志永
（江南大学生物工程学院）
问题：需要将以下两组差距很大的数据画在同一张图片上，采用两根Y轴。
如何用Origin实现？
例子：有下表数据：
月份A(X) B(Y1) C(Y2)
Jan 1 245
Feb 2 564
Mar 3 398
Apr 6 587
May 2 674
June 1 610
通常用Origin画出的图形如下图所示：
在上图中，由于B和C两组数据的差异太大，B组数据几乎不能显示大小，而且B和C两组数据是重叠的，无法并列显示。
要解决此问题，需采用两维坐标（即两根不同尺度的Y轴），请看下面：
1)先用“0”数据冒充空白组。
在Origin中的data窗口中按下表排列数据。
2)选择data窗口中的A、B、C三组数据，画柱形图。
3)右击空白处添加第二层，双击第二层的图标“2”。
4)按住shift键同时选择data窗口中的D和E组数据,再按=>>。
5)在右框中，按住shift键同时选择D和E组数据，点击“group”选项(这一步很关键)。
6)选择“Rescale on OK”选项。
按“OK”
7)进入第二层的“plot detail”菜单，选择“Plot type”为“Column/Bar”。
8)进入“group”选项，选择“independent”
9)接下来可以自由地修改各自的属性了。
10)结果如图“两维柱状图.OPG”所示，也见下图。
Origin中横轴坐标为数字的双纵 Y 轴柱状图做法图解 详细
Origin中横轴坐标为数字的双纵（Y）轴柱状图做法图解（详细）即做如图1所示柱状图。
图11)数据格式如图所示，其中使用“0”占位。
图22)为了使图中的横坐标为图1中形式，而不是数字标注的形式，需要将A(X)列的属性设为text。
选中整列右键点proterties，如图3。
出现Worksheet Column Format 对话框，将Format的属性设为Text，如图4，OK即可。
图3 图43)选择data窗口中的A，B，C，D，E数据，绘制柱状图。
如图5。
图54)在绘图窗口，图形外空白处右键，New Layer(Axes)→(Linked:Right Y)，添加第二图层Y轴，如图6。
并点击数字2，使当前层为第二层，如图7。
图6图75)在数字2上右键，选Layer Contents，为第二层添加数据，画图，如图8。
出现如图9所示对话框Layer 2。
选中绘图所需数据，本例中为F，G，H，I四列。
点击=＞，导入数据，选中导入右侧的数据，然后单击group，使之成为组。
如图9，单击OK绘图，绘制如图10所示图形。
有时会出现问题，可在图层2中右键，选择Plot Details，在Plot Details对话框中进行修改，左下角的Plot Type可修改图形类别，如为灰色不可改时，将右侧上方的Edit Mode，选为Dependent 之后可进行调整。
改后将Edit Mode设为Independent，可对每个数据图形进行调整，设定颜色等，如图11。
图8图9图10图116)图标的修改。
点击选中整个图标，右键选择Display Control，图12。
出现图13所示对话框。
选中右侧的Full dataset na，Include Data Plotsfrom All和Auto Updata。
OK完成设定，图标变为如图14。
然后可将其中无用的删除。
图12图13图147)最后对图形进行详细的修改，获得想要的图形。
(完整版)Origin8.5在二维双柱状图的基础上添加误差棒
昨天讲了如何绘制二维双柱状图，今天讲如何添加多个误差棒，效果图如下所示：
50
100
150
200
250
T e m p e r a t u r e
Time
Temperature Strain rate
1
2
345
0.0
0.5
1.0
1.5
2.0
2.5
3.0
S t r a i n r a t e
首先按照下图顺序将数据放好，C 列对应的是B 列的误差，G 列对应的是F 列的误差，C 和G 列要设置为Y 的误差列，（分别选中CG 列，右键，设置）
同时选中ABCD 列，然后点柱状图。
得到第一层，如下图所示
添加第二个图层，如下图所示：右键弹出菜单栏，左击New layer，选择Right-Y
双击第二层的图标，数字2，弹出layer contents菜单栏，摁住ctrl，同时选中EFG列，再点
向右的按钮，然后再Plot type里面选择Column/Bar，然后点击OK，然后关闭该窗口。
得到下图，在进行格式调整就可以得到效果图了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用o r i g i n做带标准偏
差的曲线图和柱状图 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
用o r i g i n做带标准偏差的曲线图和柱状图对于得到的一组平行数据，有些专家在审稿的时候，要求把标准偏差在你的曲线上反映，比如下面的一组数据。
浓度是已知的，作为X轴的数值；强度是由仪器测量的，平行测量了4次，取强度的平均值作为Y轴的数值。
（下表中的数据是胡乱编的，只是说明下用origin如何做带标准偏差的曲线图而已）
第一步，把数据输入到origin中，如下图，一定要设置好X轴值和Y轴值，不要混了。
第二步，对你的平行数据进行统计：Statistic-----descriptive statistics-----statistics on rows （or statistics on columns）进行上步操作之后会生成一个data；（该data基本上包含所有基本统计数据：平均值、最大值、最小值、标准偏差等）。
当然对于这个数据来说统计的时候要按行来进行，不能按列。
结束后会生成一个表，如下图，这个表里会包含一般统计要求的统计项。
第三步，开始作图：plot-----line＋symbol-----弹出“select data to create new plot”对话框，然后选择x轴，y轴，偏差等即可。
即在对应的X，y，yEr选上相应的项
第四步，生成曲线，这时候曲线上已经带上了标准偏差的大小，根据这个可以很明显的看出第四组数据的离散性最大，标准偏差最大
对于柱状图，同样适用，只不过在“plot”选项里选择“column”即柱状图即可，同样这组数据用柱状图反应出来如下。
