渠系建筑物
渠系建筑物答案
第八章渠系建筑物答案一、填空题1,渠系建筑物的类型较多，按其作用可以分为以下六类：控制建筑物、交叉建筑物、落差建筑物、—泄水建筑物、冲沙和沉沙建筑物以及量水建筑物等。
2,渠道系统，一般由上一级固定渠道所组成。
各自的作用不同，其中：干支渠为输水渠道，斗农_渠为配水渠道。
3,渠道设计的任务，是在给定的设计流量之后，选择渠道的断面尺寸、确定渠道形状、结构以及渠道空间位置。
4,渠道的设计要求较多，如：①有足够的输水能力，以满足灌区的需要;②有足够的水位，以满足」流灌溉的要求:③有适宜的流速，以满足不冲不淤的需要:等等。
5,渠道纵断面设计，主要内容是确定六条线：即①地面高程线、②渠道纵坡、③最高水位线、④正常水位线、⑤最低水位线和⑥渠底线。
6,有坝取水枢纽，是指河道水量较丰富、但水位较低、不能满足自流灌溉要求,或引水量较大，无坝引水不满足要求的情况。
7,无坝引水枢纽中，引水角一般为300〜50°,引水角越小，水流条件越平顺、冲刷越轻、渠首的布置也就越困难。
8.渡槽，是指渠道跨越河、沟、渠、路或洼地时修建的过水桥，一般由槽身、支撑结构和基础及进出口建筑物部分组成。
9,渡槽的适用条件，一般是所跨越的河渠相对高差较大、河道的岸坡较陡、洪水流量较大的情况。
10.渡槽根据支撑结构的情况可分为：梁式渡槽及拱式渡槽两大类。
11,梁式渡槽，根据其支承点位置的不同，可分为：简支梁式、双悬臂梁式和单悬臂梁式三种形式。
12,双悬臂式梁式渡槽，按照其悬臂的长度不同，可以分为等跨双悬臂式和等弯矩双悬臂式两种形式、其中等跨双悬臂式的跨中弯矩为零、底板受压，抗渗较为有利。
13,拱式渡槽，根据主拱圈的结构形式（支撑结构特点），分为板拱式渡槽、肋拱式渡槽和—双曲拱式渡槽。
14,渡槽的水力计算方法是：当槽身长度L>(15〜20)(H为槽内水深)，其流态属于明渠均匀流,流量公式为Q=A*C*;当L<(15〜20)H时，其流量按淹没宽顶堰流公式计算。
农业渠系建筑物
农业渠系建筑物为了安全合理地输配水量以满足农田灌溉、水力发电、工业及生活用水的需要,在渠道(渠系)上修建的水工建筑物,统称渠系建筑物。
渠系建筑物按其作用可划分如下:(1)渠道。
是指为农田灌溉、水力发电、工业及生活输水用的、具有自由水面的人工水道。
灌溉渠道一般可分为干、支、斗、农四级固定渠道。
干、支渠主要起输水作用,称为输水渠道;斗农渠主要起配水作用,称为配水渠道。
各级渠道构成渠道系统,简称渠系。
(2)调节及配水建筑物。
用以调节水位和分配流量,如节制闸、分水闸等。
(3)交叉建筑物。
渠道与山谷、河流、道路、山岭等相交时所修建的建筑物,如渡槽、倒虹吸管、涵洞等。
(4)落差建筑物。
在渠道落差集中处修建的建筑物,如跌水、陡坡等。
(5)泄水建筑物。
为保护渠道及建筑物安全或进行维修,用以放空渠水的建筑物,如泄水闸、虹吸泄洪道等。
(6)冲沙和沉沙建筑物。
为防止和减少渠道淤积,在渠首或渠系中设置的冲沙和沉沙设施,如冲沙闸、沉沙池等。
(7)量水建筑物。
用以计量输配水量的设施,如量水堰等。
渠系中的建筑物,一般规模不大,但数量多,总的工程量和造价在整个工程中所占比重较大。
为此,应尽量简化结构。
改进设计和施工,以节约原材料和劳力、降低工程造价。
以下仅就灌溉渠道、渡槽、隧洞、倒虹吸管、跌水与陡坡、农桥等作简要介绍。
第一节灌溉渠道一、灌溉渠道系统及分类从水源取水、通过渠道及其附属建筑物向农田供水、经由田间工程进行农田灌水的工程系统称为灌溉渠道系统。
在现代灌区建设中,灌溉渠道系统和排水沟道系统是并存的,两者互相配合,协调运行,共同构成完整的灌区灌溉排水系统。
(1)灌溉渠道按其使用寿命分为固定渠道和临时渠道两种:固定渠道:多年使用的永久性渠道;临时渠道:使用寿命小于1年的季节性渠道。
(2)按控制面积大小和水量分配层次又可把灌溉渠道分为若干等级:大、中型灌区的固定渠道一般分为干渠、支渠、斗渠、农渠四级;农渠以下的小渠道一般为季节性的临时渠道。
第八章 渠系建筑物
枢纽组成：导流堤、泄水冲沙闸、进水闸。
2019/10/10
15
8.1 渠道与渠首工程
二、无坝渠首枢纽 （三）引水渠式取水枢纽 适用条件：为防止河岸冲刷变形影响时采用。 枢纽组成：引水渠、拦沙坎、冲沙闸、进水闸。 （四）多首制取水枢纽 多首制取水枢纽适用于不稳定的多泥沙河流上， 尤其是山麓性河流。
2019/10/10
20
2019/10/10
21
三、有坝渠首枢纽 （三）人工弯道式取水枢纽
2019/10/10
22
三、有坝渠首枢纽 （四）底栏栅式取水枢纽
2019/10/10
23
三、有坝渠首枢纽 （四）底栏栅式取水枢纽
2019/10/10
24
三、有坝渠首枢纽 （四）底栏栅式取水枢纽
2019/10/10
2019/10/10
42
2019/10/10
43
2019/10/10
44
2019/10/10
45
2019/10/10
46
8.4 倒虹吸管
三、倒虹吸管的布置要求 （1）高差不大时可从渠道、河流或公路的底部穿过； 当渠道穿过较深的洪沟时，可以沿岸坡设，在满水沟 槽段采用建桥成支墩渡管得方式，或直接埋设于沟底。
有梁式、拱式、桁架式、组合式及悬吊或斜拉式
（4）按槽身断面形状分：矩形渡槽、U形渡槽等。
2019/10/10
31
2019/10/10
32
8.2 渡槽
三、渡槽的总体布置 渡槽的总体布置，主要包括槽址选择、渡槽类型、进 出口布置等内容。 渡槽总体布置的基本要求： 1.流量、水位满足灌区规划要求 2.槽身长度短，基础岸坡稳定，结构选型合理 3.进出口与渠道连接顺直通畅，避免填方接头 4.少占农田，交通方便，就地取材。
渠系建筑物的布置原则

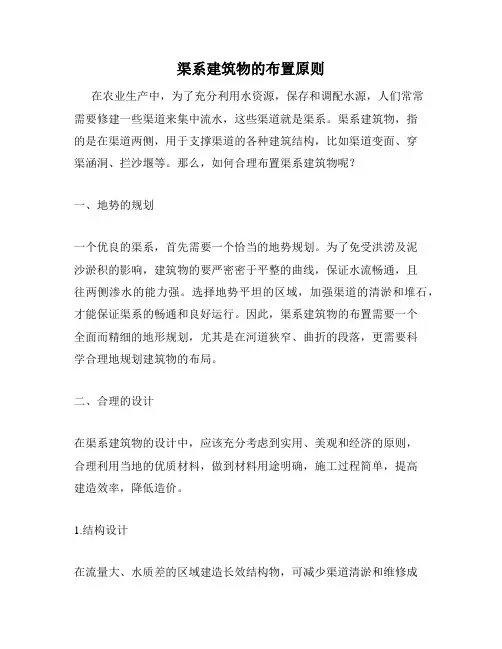

渠系建筑物的布置原则在农业生产中，为了充分利用水资源，保存和调配水源，人们常常需要修建一些渠道来集中流水，这些渠道就是渠系。
渠系建筑物，指的是在渠道两侧，用于支撑渠道的各种建筑结构，比如渠道变面、穿渠涵洞、拦沙堰等。
那么，如何合理布置渠系建筑物呢？一、地势的规划一个优良的渠系，首先需要一个恰当的地势规划。
为了免受洪涝及泥沙淤积的影响，建筑物的要严密密于平整的曲线，保证水流畅通，且往两侧渗水的能力强。
选择地势平坦的区域，加强渠道的清淤和堆石，才能保证渠系的畅通和良好运行。
因此，渠系建筑物的布置需要一个全面而精细的地形规划，尤其是在河道狭窄、曲折的段落，更需要科学合理地规划建筑物的布局。
二、合理的设计在渠系建筑物的设计中，应该充分考虑到实用、美观和经济的原则，合理利用当地的优质材料，做到材料用途明确，施工过程简单，提高建造效率，降低造价。
1.结构设计在流量大、水质差的区域建造长效结构物，可减少渠道清淤和维修成本；在平缓坡度和流量小的区域，适宜建造短效结构物，减少建设成本和水资源的浪费。
2.固结设计设计时应该重点考虑刚性结构，避免结构变形。
在水流湍急、水流冲击大的地段，渠系建筑物的固结设计应该更为重视。
通过深挖地基、设计钢筋混凝土结构、改善土壤含水量等手段，增加渠系建筑物的承载能力，提高建筑安全性。
3.美观设计贴合当地文化特色的建筑美学设计，使之融入环境之中。
渠系建筑的造型、布局应该与其所处综合景观相协调，不仅要达到安全、实用和稳定要求，同时也能丰富当地休闲娱乐资源，增加人们的生活品质。
三、合理选址渠系建筑物的选址应该优选平坡地形、石块较多的河滩。
这样不仅有利于建设，也方便水流畅通，减少渠道淤积。
渠系建筑物的布置原则不仅关系到灌溉效果、水资源的利用率，也影响到人们的生活质量和环境美观。
因此，在渠系建筑物的规划、设计和选址上都应该遵循科学合理的原则，才能实现优质的灌溉效果和水资源的最大化利用。
第十二章渠系建筑物
第二节
渡
槽
第二节
渡
槽
图12-4
渡槽纵剖面图（单位：㎝）
二、渡槽的类型
渡槽的类型一般是指输水槽身及其支承结构 的类型。槽身及支承结构的类型各式各样，所 用材料又有所不同，施工方法也各异，因而分 类方式就很多。 按施工方法分，有现浇整体式渡槽、预制装 配式渡槽、预应力渡槽等。 按所用材料分，有木渡槽、砌石渡槽、混凝 土渡槽、钢筋混凝土渡槽等。 按槽身断面分，有矩形槽、U形槽、梯形槽、 椭圆形槽、圆管形槽等，通常用的是前两种。 按支承结构型式分，有梁式渡槽、拱式渡 槽、桁架式渡槽、组合式渡槽、悬吊式渡槽、 斜拉式渡槽等，其中常用的是前两类。
二、渡槽的类型
二、渡槽的类型
梁式渡槽与拱式渡槽
当地形平坦、槽高不大时，一般采用梁式 渡槽，施工与吊装均比较方便；对于窄深的山 谷地形，当两岸地质件较好时，有足够的强度 与稳定性时，宜建大跨度拱式渡槽，以避免很 高的中间墩架；地形、地质条件比较复杂时， 应作具体分析。例如，跨越河道的渡槽，当河 道水深流急、槽底距河床高度大、水下施工较 困难，而滩地部分槽底距地面不高且渡槽较长 时，可在河床部分采用大跨度的拱式渡槽，在 滩地采用梁式或中小跨度的拱式渡槽，当地基 承载能力较低时，可考虑采用轻型结构的渡槽。
第 十二 章 渠系建筑物
渠系建筑物是指为安全、合理地 输配水量，以满足各部门的需要， 在渠道系统上修建的建筑物。 渠系建筑物按照作用不同，可分 为控制建筑物、交叉建筑物、泄水 建筑物、衔接建筑物、量水建筑物 等。
第一节 渠 道
渠道是连接水源与农田之间的输水工程。 渠道系统是指从水源取水、通过渠道及 其附属建筑物向农田供水、经由田间工程 进行农田灌水的工程系统，包括渠首工程、 输配水工程、田间工程。 灌溉渠道遍布整个灌区，其规划和设 计是否合理，将直接关系到土方量的大小、 渠系建筑物的多少、施工和管理的难易以 及工程效益的大小。
过坝建筑物、渠首及渠系建筑物和河道整治建筑物
第十章 过坝建筑物、渠首及渠系 建筑物和整治建筑物
过坝（闸）建筑物是指为通航、过木、过 鱼而设置的建筑物。
渠首工程包括：无坝渠首枢纽和有坝渠首 枢纽。
渠系建筑物包括：渠道、渡槽、倒虹吸管、 涵洞、跌水等。
二、升船机
§1通航建筑物
图10–5 斜面升船机示意图 1–船舶；2–轨道；3–承船厢；4–上闸首；5–下闸首
三峡升船机1：1实体实验模型
三峡升船机局部实体模型
第十章 过坝建筑物、渠首及渠系 建筑物和整治建筑物
常用的过木建筑物（设施）有： 筏道、漂木道和过木机。
§2 过木建筑物
图10–6 筏道进口型式 1－木筏；2－闸门槽；3－叠梁闸门；4－活动筏槽；5－卷扬机；6－糙齿；
运行两千多年的都江堰工程布置图
第十章 过坝建筑物、渠首及渠系 建筑物和整治建筑物
都江堰渠首由鱼嘴、飞沙堰、宝瓶口及金刚堤、百丈堤等组成。 鱼嘴将岷江分为内江和外江，通过调节内江外江水位的分配保证 了灌区用水的需要。飞沙堰用于宣泄多余的水量和排放泥沙。宝 瓶口是都江堰工程的进水口。百丈堤用以引导江水和保护弯道河 岸免受冲刷。枢纽建筑物组成合理，布置紧凑，起到了分水、泄 洪、引水和排沙的作用，收到了良好的社会效益和经济效益，运 行至今已有两千二百余年，是世界上现存历史最长的无坝引水工 程。
• 分水鱼嘴：鱼嘴分水堤坐落在岷江中游的顶端。它奇妙之处体现于两点。其一是它应用内
江河床低而枯水季节六成引水，外江河床宽，则洪水季节六成泄洪。所谓“四六分水”正是 这个道理。其二是鱼嘴处于岷江中游第一弯的末端，它奇妙的应用了弯道流体力学的自然法 则，使底层清澈江水顺着江弯的凸岸挤向外江，绝大部分黄沙也在外江河道上滚动、留沉。 所谓“二八排沙”说的便是这个道理。
渠系建筑物概念及分类
渠系建筑物概念及分类
渠系建筑物是指用于渠系的各种建筑物，包括控制、调节和配水建筑物，交叉建筑物，泄水建筑物，落差建筑物等。
1.控制、调节和配水建筑物：这类建筑物主要用于调节水位，分配流量。
例如，渠首进水闸在无坝引水灌溉时就是渠首进水闸，它能够调节引入干渠的流量；在有坝引水时，它则是由拦河坝、冲沙闸、进水闸等组成的灌溉引水枢纽，能够壅高水位、冲刷进水闸前的淤沙、调节干渠的进水流量、满足灌溉对水位、流量的要求。
另外，需要提水灌溉时修筑在渠首的水泵站和需要调节河道流量满足灌溉要求时修建的水库，也都属于这类建筑物。
2.交叉建筑物：这类建筑物主要用于穿越河渠、洼谷、道路及障碍物，如
渡槽、倒虹吸管、涵洞、隧洞等。
3.泄水建筑物：如泄水闸、退水闸、溢流堰等，它们主要用于排泄渠道中
的多余水量。
4.落差建筑物：这类建筑物用于处理渠水在流经坡降变化大的地段时所形
成的高差，如跌水、陡坡等。
以上渠系建筑物的概念及分类有助于理解渠系建筑物的功能和作用，为合理设计和使用渠系建筑物提供了基本依据。
第5章 渠系建筑物
U形渡槽 矩形渡槽
2、组成： 由输水的槽身、支承结构、基础及进
出口建筑物等部分组成
三、槽址位置的选择及布置 选择槽址关键是：确定渡槽的轴线及槽身的起止点 位置。 对地形、地质条件较复杂，长度较大的大中型渡槽， 应确定2～3个方案，从中选出较优方案
渡槽的总体布置工作包括：槽址位置的选择，槽身
灌溉渠道系统布置应符合灌区总体设计和 灌溉标准要求，并应符合下列规定：
1 各级渠道应选择在各自控制范围内地势较 高地带。
2 渠线应避免通过风化破碎的岩层、可能产 生滑坡及其它地质条件不良的地段。
3 渠线宜短而直，并应有利于机耕，避免深 挖、高填和穿越村庄。
➢ 渠系建筑物的分类
配水建筑物 节制闸、分水闸 交叉建筑物 渡槽、倒虹吸管、涵洞 落差建筑物 跌水、陡坡 量水建筑物 量水堰、量水槽 防洪冲砂建筑物 沉沙池、排沙闸泄水闸或退水闸 便民利民建筑物 农桥
在水工工程中经常使用倒虹吸，小的如通过一条公路的下 方，大型的如南水北调的穿越黄河的倒虹吸。
韦水倒虹
扶风的韦水倒虹，是宝 鸡峡引水工程总干渠跨 越韦水的重大建筑工程。 整个虹身长度达880多米， 最大水头可达70米。其 中，水头在50米以下为 钢筋混凝土管结构，管 长 622.9 米 ; 水 头 在 50 米 以 上 为 钢 管 , 管 长 257.3 米,内径2.9米。
四、渡槽的水力设计 渡槽水力计算任务：是合理确定槽底纵坡、
槽身断面尺寸、计算水头损失，根据水面衔接计 算确定渡槽进出口高程，并验算水头损失是否满 足渠系规划的要求。
土耳其的引水渡槽
五、渡槽结构上的荷载及其组合
（1）荷载的分类 1）永久荷载：一般包括结构自重、土压力、预应力。 2）可变荷载：一般包括静水压力、动水压力、风荷载、 人群荷载、温度荷载、槽内水重、车辆荷载。
渠系建筑物课件
•渠系建筑物
•14
甘肃杨黄灌区工程渡槽
南阳山跨公路渡槽
洛河渡槽
•渠系建筑物
军都山渡槽桥
•15
四、渡槽的水力设计 渡槽水力计算任务：是合理确定槽底
纵坡、槽身断面尺寸、计算水头损失，根据 水面衔接计算确定渡槽进出口高程，并验算 水头损失是否满足渠系规划的要求。
土耳其的引水渡槽
•渠系建筑物
•16
渡槽的水力设计步骤
•渠系建筑物
•25
1、简支梁的特点 结构简单，吊装施工方便，接缝止水易解决。但其跨中弯
矩较大，底板全部受拉，对抗裂防渗不利。 梁式渡槽的跨度不宜过大，跨度一般在20m以下较经济 2、槽身横断面型式 （1）矩形槽身
1）无拉杆矩形槽 2）有拉杆矩形槽 3）箱式槽身结构 （2）U形槽身 钢丝网水泥或预应力钢丝网水泥结构
形式相同时，近似取：
Z2≈（1/3）Z
•渠系建筑物
•21
（4）进出口高程的确定 为确保渠道通过设计流量时为明渠均匀流，进出
口底板高程按下列公式确定：
进口槽底抬高值： 进口槽底高程： 出口槽底高程： 出口渠底降低值： 出口渠底高程：
y1=H1－Z－H
Δ1= Δ3+y1
Δ2 = Δ1－Z1 y2=H2－Z2－H Δ4 = Δ2－y2
（1）收集整理基本资料，确定渡槽的安全级别和有关设计 标准。
（2）选择槽址和槽型，并进行平面布置和纵剖面的布置。
（3）进行水力设计，确定槽底纵坡和槽身的过水断面形状、 尺寸及进出口高程。
（4）进行纵剖面布置，选定各组成部分的结构型式和材料、 分跨，拟定各部分的布置尺寸及高程，绘制平面图、纵 横剖面图。计算挖填工程量。
•渠系建筑物
分水口渠系建筑物施工方法
分水口渠系建筑物施工方法分水口渠系建筑物是一种用于引导和控制水流的建筑结构，主要用于水利工程中的排水和灌溉。
它可以分为分水口、渠道和闸门三个部分。
在施工过程中，需要根据具体地质条件和水利要求来选择合适的施工方法。
下面将介绍分水口渠系建筑物的一般施工方法。
首先是分水口的施工。
分水口是用来分流水流的重要构件，它通常由混凝土或钢材制成。
在施工之前，需要进行地质勘探，确定地质情况和可用材料。
然后进行基坑开挖，确保基础稳固。
接着进行分水口的浇筑，根据设计要求进行模板和钢筋的安装，然后进行混凝土的浇筑，确保分水口的强度和密实性。
其次是渠道的施工。
渠道是将水流引导至下游的通道，可以根据具体需要选择不同的材料和施工方法。
例如，可以使用混凝土浇筑渠道，也可以使用水泥砌块或钢板等其他材料。
施工前需要确定渠道的走向和横断面形状，然后进行挖掘和开挖。
在施工过程中要注意土方开挖的均衡和渠道的纵、横平整。
最后进行渠道的修整和抹灰等工作，确保渠道的光滑和稳固。
最后是闸门的施工。
闸门是渠系建筑物的控制部分，用于控制水流的流量和水位。
根据具体需要，闸门可以分为上游闸门和下游闸门。
闸门的施工主要包括制造、安装和调试三个步骤。
制造闸门时需要根据设计要求进行制模、钢筋加工和焊接等工作。
安装闸门时需要先进行基坑开挖和基础处理，然后进行闸门的安装和固定。
最后进行闸门的调试和验收，确保闸门的可靠性和运行正常。
在分水口渠系建筑物的施工过程中，需要注意以下几个方面的问题。
首先是安全问题，要合理安排施工队伍，严格遵守安全操作规程，确保施工过程中的安全。
其次是质量问题，要严格按照设计要求和相关标准施工，保证施工质量达标。
再次是环保问题，要合理使用资源，控制施工过程中产生的污染物，保护环境。
最后是进度问题，要合理安排施工进度，确保工期的顺利进行。
综上所述，分水口渠系建筑物的施工方法包括分水口、渠道和闸门三个部分。
在施工过程中需要根据具体情况选择合适的材料和施工方法，并注意安全、质量、环保和进度等问题，保证施工的顺利进行。
《水工建筑物》第八章：渡槽、倒虹吸管、涵洞、桥梁等区系建筑物的构造特点
中国浙江天台红旗渡槽 aqueduct
宝马渡槽
第二节 倒虹吸管
倒虹吸管是输送渠水通过河渠、山谷、道 路等障碍物的压力输水建筑物。
唐河倒虹吸工程
交叉型式为渠穿河倒虹 吸。设计流量为135立 方米／秒；加大流量为 160立方米／秒
倒虹吸枢纽由退水闸、 倒虹吸、节制闸和导流 堤等部分组成
失值ΔZ，若ΔZ≤[ΔZ]，则可确定i、b和h值，进
而确定相关高程。
当槽身长度L≥（15～20）h（h为槽内设计 水深）时，按明渠均匀流公式计算；
当L＜（15～20）h时， 按淹没宽顶堰公式 计算。
初拟b、h时，一般按h/b比
值来拟定，
梁式渡槽的矩形槽身：
h/b=0.6～0.8，
U形槽身：h/b=0.7～0.9;
广东江门南北渠上的渡槽
广东江门南北渠上的渡槽
南渠最后一段的架空渡槽，气势 恢弘宛如巨龙，无论站在哪个角度， 都能感受到她的壮丽，每次走到这个 地方，都能找到新的感受、找到新的 审美视角。特别是日出和日落的时光， 在浓重的金黄色调子中，更能切身感 受到她壮阔苍凉的美。
南北渠是鹤山水利工程史上的里 程碑。尽管随着工业的发展，水库的 灌溉功能在逐渐削弱，但南北渠是作 为农业经济发展史上的标志性建筑。
红江渠
红江湖是玉林大容山中的一个湖， 实名叫红江水库，是经过人工拓展的一 个中型的人工湖泊 。玉林有名的红江 渠就是从红江水库为起点，连绵几十公 里长的依山而建的水渠，为沿途几个乡 镇大批坡地提供灌溉，造福一方，解决 了当时的北市、蒲塘等乡镇大遍干旱坡 地无水灌溉稻种的难题，在建成的七十 年代，在广西曾经名澡一时，被誉为广 西的“红旗渠”
八、进出口建筑物 1．槽身与填方渠道的连接 斜坡式--根据连接段的支承方式不同，又可分为刚性 连接和柔性连接两种。 挡土墙式--将边跨槽身的一端支承在重力挡土墙式边墩 上，并与渐变段或连接段连接。 2．槽身与挖方渠道的连接
《渠系建筑物》课件
水库
储存水源
水库可以储存大量的水源，为供水和平衡需求和供应之间的差异。
发电、灌溉、防洪
水库可以通过发电、灌溉和防洪等功能，为社会和农业提供服务。
大坝
堵塞溪流
大坝可以堵塞溪流，收集水源，控制水流的方向和速度。
控制水流
大坝可以控制水流的流量和速度，根据需求进行调节。
隧洞可以用于斜井、水库泄 洪口、引水口等地方，具有 多种用途。
难度大，造价高
隧洞的建设难度大，对技术 要求高，造价也较为昂贵。
水闸
控制水流
水闸可以控制水流的大小和速度，实现对水流的精确调节。
调节水位
水闸可以调节水位，保持水流的平衡和稳定。
防洪、通航、灌溉
水闸在防洪、通航和灌溉等方面发挥重要作用，保障人们的安全和生产需求。
发电、灌溉、防洪、水运
大坝可以发电、灌溉、防洪，还可以用于水运等多种用途。
引水渠和渡槽
引导水流
引水渠和渡槽被用于引导水 流，将水源运输到需要的地 方。
运输水源
引水渠和渡槽可以将水源运 输到需要的地点，满足工农 业生产的需求。
协助工农业生产
引水渠和渡槽的建设可以协 助工农业生产，提高生产效 率。
明渠
《渠系建筑物》PPT课件
渠系建筑物是水利工程的重要组成部分，用于控制、调节和利用水资源。它 们包括水库、大坝、引水渠、渡槽、明渠、隧洞、水闸等。
什么是渠系建筑物
渠道工程的构筑物
渠系建筑物是渠道工程中的构筑物，用于引导和控制水流。
用于控制、调节和利用水资源
渠系建筑物起到控制、调节和利用水资源的重要作用，对水流进行管理和分配。
总结
渠系建筑物是水利工程 的重要组成部分
渠系建筑物在水利工程中扮 演着重要的角色，用于引导 和控制水流。
渠系说课建筑物
第二节 渡 槽
• 一、渡槽的作用与组成
• 1、作用： • 渡槽是输送水流跨越渠道、河流、道路、山冲、谷 口等的架空输水建筑物。当挖方渠道与冲沟相交时， 为避免山洪及泥沙入渠，还可在渠道上面修建排洪 渡槽，用来排泄冲沟来水及泥沙。
• 2、组成： • 渡槽由槽身、支承结构、基础及进出口建筑物等部 分组成。槽身置于支承结构上，槽身重及槽中水重 通过支承结构传给基础，再传至地基。
能保持渠道边坡的稳定。
• 2．渠道的纵断面 • 根据灌溉水位要求确定渠道的空间位置
• 二、无坝渠首枢纽 • （一）位于弯道凹岸的取水枢纽
• 1、适用条件：河岸稳定、引水量小于河道流量的2 5%~35%。
• 2、枢纽组成：拦沙坎、进水闸、引水渠、沉沙池 等。
3、布置要点：取水 口的位置设在弯道顶 点以下水深最深的地 方；引水角一般采用 30°～50°。
• 4、少占耕地，少拆迁民房，并尽可能有较宽敞的 施工场地，争取靠近建筑材料产地，以便就地取材。
• 5、交通方便，水电供应条件较好，有利于管理维 修。
• （三）渡槽选型
• 1、选型：
• 地形、地质条件：地形平坦、槽高不大时，一般采 用梁式渡槽，施工与吊装均比较方便；对于窄深的 山谷地形，当两岸地质件较好，有足够的强度与稳 定性时，宜建大跨度拱式渡槽，避免很高的中间墩 架；地形、地质条件比较复杂时，应作具体分析。
• 冰冻地区：基底面埋入冰冻层以下不少于0.3m,以 免因冰冻而降低地基承载力。
• 耕作区：耕作地内的基础，基顶面以上至少要留有 0.5 - 0.8m的覆盖层，以利耕作。
• 1、软弱地基上：
• 基础埋置深度一般在1.5-2.0米左右，如果地基的 允许承载力较低时，可采取增加埋深或加大基底面 尺寸的办法以满足地基承载力的要求。当上层地基 土的承载能力大于下层时，宜利用上层土作持力层， 但基底面以下的持力层厚度应不小于1.0米。
渠系建筑物的分类
渠系建筑物的分类
①控制、调节和配水建筑物。
用于调节水位，分配流量，如节制闸、分水闸、斗门等。
②交叉建筑物。
用以穿越河渠、洼谷、道路及障碍物，如渡槽、倒虹吸管、涵洞、隧洞等。
③泄水建筑物。
如泄水闸、退水闸、溢流堰等。
④落差建筑物。
即落差集中处的连接建筑物，如跌水、陡坡和跌井等。
⑤冲沙和沉沙建筑物。
如冲沙闸、沉沙池等。
⑥量水建筑物。
如量水堰、量水槽等，也可利用其他水工建筑物量水。
⑦专门建筑物和安全设备。
如利用渠道落差发电的水电站，通航渠道上的码头、船闸和为人、畜免于落水而设的安全护栏。
渠系建筑物数量多、总体工程量大、造价高，故应向定型化、标准化、装配化和机械化施工等方面发展。
渠系建筑物
介绍渠系建筑物又称灌区配套建筑物。
分为：①控制、调节和配水建筑物。
用于调节水位，分配流量，如节制闸、分水闸、斗门等。
②交叉建筑物。
用以穿越河渠、洼谷、道路及障碍物，如渡槽、倒虹吸管、涵洞、隧洞等。
③泄水建筑物。
如泄水闸、退水闸、溢流堰等。
④落差建筑物。
即落差集中处的连接建筑物，如跌水、陡坡和跌井等。
⑤冲沙和沉沙建筑物。
如冲沙闸、沉沙池等。
⑥量水建筑物。
如量水堰、量水槽等，也可利用其他水工建筑物量水。
⑦专门建筑物和安全设备。
如利用渠道落差发电的水电站，通航渠道上的码头、船闸和为人、畜免于落水而设的安全护栏。
渠系建筑物数量多、总体工程量大、造价高，故应向定型化、标准化、装配化和机械化施工等方面发展。
编辑本段正文为了安全输水，合理配水，精确量水，以达到灌溉、排水及其他用水目的而在渠道上修建的水工建筑物。
在农田水利工程建设中，蓄水、引水等枢纽工程，只有与渠系工程配套使用，才能达到兴利的目的，故渠系建筑物又称灌区配套建筑物。
灌区工程配套是挖掘现有灌溉设施潜力、发挥工程效益的重要措施。
渠道防渗：土料防渗，砌石防渗，水泥土防渗，混泥土防渗，膜料防渗，沥青混泥土防渗。
编辑本段类型和作用渠系建筑物按其作用可分为以下几类：①渠道：人工开挖或填筑的水道，用来输送水流以满足灌溉、排水、通航或发电等需要。
一个灌区内灌溉或排水渠道，一般分干、支、斗、农四级构成渠道系统，简称渠系。
②调节及配水建筑物：渠道中用以调节水位和分配流量的建筑物，如节制闸、分水闸、斗门等。
③交叉建筑物：输送渠道水流穿过山梁和跨越或穿越溪谷、河流、渠道、道路时修建的建筑物，分平交建筑物与立交建筑物两大类。
前者为渠道与另一水道相交处具有共同流床的交叉建筑物，适用于两水道底部高程相近的情况。
常用的平交建筑有水闸、倒虹吸管等。
后者为渠道与天然或人工障碍在不同高程上相交时，在渠道上修建的建筑物，适用于两者高程相差较大情况。
常用的立交建筑物有渡槽、倒虹吸管、涵洞、隧洞等。
渠系建筑物
第七章
渠系建筑物
第七章
渠系建筑物
第一节 渡 槽 第二节 倒虹吸管和涵洞 第三节 跌水和陡坡
第七章
渠系建筑物
第七章
渠系建筑物
第七章
渠系建筑物
第七章
渠系建筑物
第七章
渠系建筑物
第七章
渠系建筑物
第七章
渠系建筑物
第七章
渠系建筑物
第七章
渠系建筑物
第七章
渠系建筑物
第一节
渡
槽
• 一、渡槽的作用与组成
第七章
渠系建筑物
• 1、简支梁式： 简支梁式： • 优点是结构简单，施工吊装方便，接缝处止水构造 简单。缺点是跨中弯矩较大，底板受拉，对抗裂防 渗不利。常用跨度是8-15m，其经济跨度大约为墩 架高度的0.8-1.2倍。
第七章
渠系建筑物
• 2、双悬臂梁式： 双悬臂梁式： • 双悬臂梁式槽身又分等跨双悬臂和等弯矩双悬臂两 种型式：设每节槽身的总长度为L，悬臂长度为a， 则等跨双悬臂a＝0.25L；等弯矩双悬臂a＝0.207L。 在均匀荷载作用下，等跨双悬臂的跨中弯矩为零， 但支座负弯矩较大；等弯矩双悬臂的跨中正弯矩数 值等于支座负弯矩数值，且比等跨双悬臂的支座负 弯矩数值为小，但由于在上、下层均需配置纵向受 拉筋及构造筋，所以总配筋量可能比等跨双悬臂梁 式要多，且墩架的间距不等，故采用较少。
第七章
渠系建筑物
各种渠系建筑物的作用虽各有不同，但具有较多的共同点：①单 个工程的规模一般都不很大，但数量多，总的工程量往往是渠首 工程的若干倍；②建筑物位置分散在整个渠道沿线，同类建筑物 的工程条件常相近。因此，宜采用定型化结构和装配式结构，以 简化设计，加快施工进度，缩短工期，降低造价，节省劳力和保 证工程质量。
1输水建筑物
渠系建筑物的特点 量大面广、总投资多。 同一类型建筑物的工作条件、结构型式、 构造尺寸较为近似。 因此，对其体型结构的合理设计具有十分 重要的经济意义 本章就渠道、渡槽、倒虹吸管、涵洞、跌 水及陡坡 作介绍
渡 槽
一、渡槽的概念、作用
渡槽：是输送渠道水流跨越河流、渠道、道路、山谷等障碍 的架空输水建筑物，是灌区水工建筑物中应用最广的交叉建 筑物之一。 渡槽的作用：用于输送渠道水流外，还可以供排洪和导流之 用。
第三节 涵 洞
交叉建筑物 ，涵洞主要指的是不设闸门的输水涵洞与排洪涵洞， 其一般由进口、洞身、出口三部分组成
图10-58 填方渠道下的石拱涵洞
40m涵洞
清藏铁路路基下的涵洞
工作特点 渠道上的输水涵洞，一般是无压 的，上下游水位差也较小，其过涵流速一般 在2m/s左右，故一般可不考虑专门的防渗、 排水和消能问题 。 涵洞的类型 （1）圆 涵 （2) 箱 涵 （3）盖板涵 （4）拱 涵
中国浙江天台红旗渡槽
aqueduct
渡槽实例
地处鹤山龙口的南北渠，是鹤山 上世纪六七十年代的浩大水利工 程。南北渠通水总长34.5公里， 流经十多条村，灌溉3万多亩土 地，是当地农民心血和汗水的结 晶。 由於建筑时间的差异, 南北渠 形成了不同的建筑风格与特点。 北渠灌溉设施较为完善,大部分丛生， 灌溉效率不高。然而令人费解的 是，地处青文与民龙交界处的南 渠末段架空渠却建造得雄伟壮丽， 耗费了不少人力物力，却仅仅灌 溉几百亩的耕地。
昆明市掌鸠河引水供水工程倒虹吸
倒虹吸的输水管道 全部为钢管，钢管设计 内径2.2米。钢管壁厚根 据承压水头从上而下逐 级递增，两端顶部钢管 壁厚14毫米，最低处钢 管壁厚32毫米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
