LED节能灯电路图之一
220vled灯电路图课件
220vled灯电路图降压使用啊，给你一个图，你参考一下。
最多可以接80个，但接的多了要适当的加大C1的容量。
1个led接220V不会接咋搞？220vled灯电路图1个led直接接在220V上是不可以的，LED的工作电压3.2V，需要串联一个100K-120K的电阻降压，才能使用。
如果80个红色LED灯珠串在一起用几K 几W的电阻？这要看你串接后接入多少伏的电压回路中，还有所用的LED的额定工作电流、及每只的工作电压值是多少。
现假设LED设定在10毫安，端电压2伏/只，接入220伏电压中，可知串接的限流电阻上承担60伏电压，因此阻值为60除以0.01安为6千欧，可取标准值6.2K，消耗功率为60伏乘以10毫安为600毫瓦，考虑功耗余量应选1W～2W的电阻器。
以上是直流状态下的情形，若接入交流电路中，可加入四只如1N4007的二极管作整流转换为直流后接入。
是用在220V的交流电路中吗，为你提供一个电路图你参考一下吧。
在这个图中串连80个LED是可以的。
53个LED灯珠接几个3W的电阻？老板，你是做电子灯牌吧？？？我可以给你做也要看电路的电压是多少，接法怎样。
一般高亮LED工作电压3V，电流20MA，53个就是160V左右，电源电压减去160，再除以0.02A就得到电阻值。
电源电压减去160，再乘以0.02就是电阻的功率。
贴片电阻的阻值识别方法(1)2位数字后面加一字母表示法：这种方法前面两位数字表示电阻值的有效数值，后面的字母表示有效数值后面应乘以10的多少次方,单位Ω.其标识意义见下图。
如：02C为102×102=10.2kΩ,27E为187×104=1.87MΩ贴片电阻的阻值编码表(2)3位数字表示法：这种表示方法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数。
当电阻小于10Ω时，在代码中用R表示电阻值小数点的位置，这种表示法通常用有阻值误差为5%电阻系列中。
节能灯原理图分析1
次通过磁饱和，使得磁环线圈中的感应电压发生极性变化，从而开关管再次发生转换。
如些往复，形成了以一定频率转换的开关状态，实现了DC-AC 的高频转换。
在这个过程中，一定要使两个开关管上的基极接的磁环同名端不一样。
即：从上图来看，就是从上到下规定，N1和N2的同名端相同，N3的同名端刚好相反。
现假设线圈N1的上端为同名端，那线圈N2的同名端就在与电阻R5相接处，线圈N3的同名端就在与电路地相接处。
在这个解释过程中，没有详细的关于开关管是如何进入开关状态，及电路是如何进入谐振状态触发灯管的，及解释中引进的正反馈是如何形成的，以及磁饱和理论是如何形成的。
第一个遗留问题：如何进入开关状态？根据我的理解，开关管是先进入放大状态，然后过渡到开关状态，到这时，集电极电流IC 不再受IB 的影响。
也就是，先是放大状态，高频率信号是通过基极接的磁环线圈绕组引进，通过三极管进行放大，通过三极管的发射极输出。
放大后的信号经过磁环的耦合线圈N1与线圈N2、N3反馈形成正反馈，使基极上感生电压增大，增强了驱动能力。
后续的发展使电路进入饱和区，此时，三极管才是完全进入开关状纯个态。
这部分的变化可参考“三极管放大状态中的非线性失真中的顶部失真”。
第二个遗留问题：如何进入谐振状态？据我理解，在双向触发二极管VDB触发时，其电流中是有很多高频分量的（此部分参照三极管放大电路的频率特性）。
其实在负载灯未进入工作时，其工作回路是：C4、C5、电感、磁环耦合线圈、两个开关管VT1和VT2。
由于主要由C4、C5、电感的选频特性，加上磁环耦合线圈构成的正反馈，通过三极管的放大电路，使得谐振频率点的电流被不断的放大。
当达到谐振频率点，C5上的谐振感生电压足以击穿Al为电感因数单位享/匝^2I为通过线圈的电流单位A根据公式：L=N^2*Al 式2所以，式1改写为：B=L*I/（Ae*N）式3我们在工程计算时，取B 不超过200mT ，最大不超过230mT ，以保证电感不会进入饱和区。
一款5050三芯贴片LED灯制作资料和贴片LED节能灯电路图
一款5050三芯贴片LED灯制作资料和贴片LED节能灯电路图为了让广大的电子爱好者和电子DIY发烧友能够自己制作简易的贴片LED节能灯,现博主特意为广大的朋友奉献一款贴片LED节能灯的制作资料和贴片LED灯的简易制作过程包含贴片LED节能灯制作电路图,以下是10贴片LED灯的制作电路图:图 1图1是一款贴片LED照明灯具的实用电路图,该灯使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的10颗贴片LED提供恒流电源.贴片LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对贴片LED的影响,包括光衰和发热的问题,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED的电流增大,C2是滤波电容,实际在LED电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容,滤波电容要用耐压250v以上.此电路适合驱动7-12只20mA的贴片LED图2是电路板图PCB图 2这中圆形的板子手工制作比较麻烦，建议买成品板。
以下给大家介绍制作全过程图3将灯板上锡，注意一定要均匀，锡不要太薄也不能太厚。
图 4制作工具：（见图 4）尖嘴钳或斜口钳1把，调温电烙铁带接地线，防静电手环，指甲剪，优质细焊锡丝，优质松香，AB胶，最好有一只直流电流表50mA的（不能用万用表代替）。
LED节能灯电路图之一
LED节能灯电路图之一Led节能灯电路图（一）LED通用照明应用及发展前景LED除了广泛应用移动设备、中大尺寸液晶显示屏（LCD）背光及LED标牌等领域外，如今也在越来越多地用于LED汽车内部/外部照明，如前照灯、雾灯、尾灯、停车灯、仪表盘背光、车顶灯、阅读灯和氛围灯等，以及住宅照明和建筑物装饰照明等LED通用照明。
LED通用照明应用覆盖范围广，低至3W到15W的LED住宅照明，中等功率有如15W至75W的商业及建筑物装饰性照明，高至75W到250W的户外及基础设施照明，典型照明产品有如MR16/GU10灯、E27/A19灯泡、镇流器、筒灯、T8灯管、街灯等。
LED通用照明应用极具发展前景。
各种LED通用照明灯具中，近期来看，LED灯泡（如A19 LED灯泡）的发展势头惊人。
据统计，2012年全球LED灯泡出货量达7。
35亿只，2013年增长到12。
25亿只；2014年迎来LED灯泡市场的引爆点，2015年LED灯泡平均价格将会降至10美元以下，出货量预计将进一步增长至39亿只左右。
高能效驱动器是LED通用照明的重点要将LED照明的节能功能发挥至最高，就需要高能效的LED驱动器。
我们以LED灯泡为例，典型的LED灯泡包含LED阵列、驱动电路、散光罩、散热片和螺旋灯头等主要组件，见图2的左半部分。
就驱动电路而言，高能效LED驱动器IC无疑是其中的重点。
图2的右半部分显示了典型的LED灯泡驱动电路，其中使用的是典型的独立式LED驱动器。
要发挥LED通用照明的高能效优势，LED驱动器存在多重挑战。
首先就是能效至关重要。
以LED灯泡为例，其形状固定，散热受限，采用高能效LED驱动器则可帮助将更多电能转化为光能，帮助散热。
其次，LED灯泡空间有限，需要更大的散热片面积，较大功率的灯泡尤为如此。
此外，LED正在迅速变化，提供多种选择，这对LED驱动器的选择也构成了挑战。
由于LED灯泡空间有限，故须减小驱动电子电路的尺寸以使剩余空间增多，配合散热。

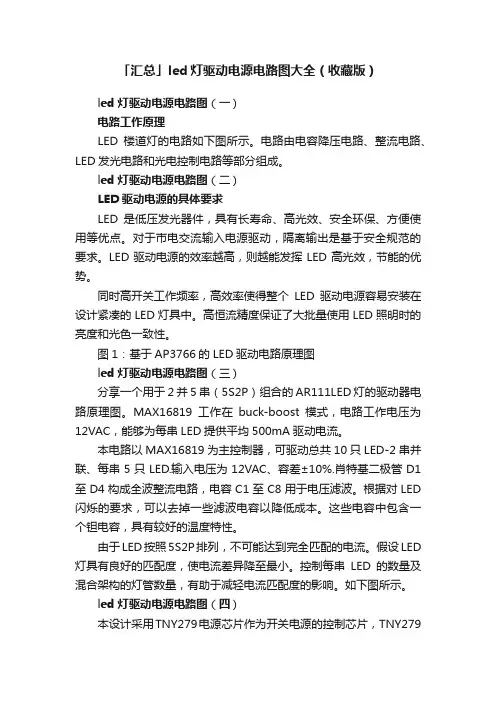

「汇总」led灯驱动电源电路图大全（收藏版）
「汇总」led灯驱动电源电路图大全（收藏版）led灯驱动电源电路图（一）电路工作原理LED楼道灯的电路如下图所示。
电路由电容降压电路、整流电路、LED发光电路和光电控制电路等部分组成。
led灯驱动电源电路图（二）LED驱动电源的具体要求LED是低压发光器件，具有长寿命、高光效、安全环保、方便使用等优点。
对于市电交流输入电源驱动，隔离输出是基于安全规范的要求。
LED驱动电源的效率越高，则越能发挥LED高光效，节能的优势。
同时高开关工作频率，高效率使得整个LED驱动电源容易安装在设计紧凑的LED灯具中。
高恒流精度保证了大批量使用LED照明时的亮度和光色一致性。
图1：基于AP3766的LED驱动电路原理图led灯驱动电源电路图（三）分享一个用于2并5串（5S2P）组合的AR111LED灯的驱动器电路原理图。
MAX16819工作在buck-boost模式，电路工作电压为12VAC，能够为每串LED提供平均500mA驱动电流。
本电路以MAX16819为主控制器，可驱动总共10只LED-2串并联、每串5只LED.输入电压为12VAC、容差±10%.肖特基二极管D1至D4构成全波整流电路，电容C1至C8用于电压滤波。
根据对LED 闪烁的要求，可以去掉一些滤波电容以降低成本。
这些电容中包含一个钽电容，具有较好的温度特性。
由于LED按照5S2P排列，不可能达到完全匹配的电流。
假设LED 灯具有良好的匹配度，使电流差异降至最小。
控制每串LED的数量及混合架构的灯管数量，有助于减轻电流匹配度的影响。
如下图所示。
led灯驱动电源电路图（四）本设计采用TNY279电源芯片作为开关电源的控制芯片，TNY279电源芯片在一个器件上集成了一个700V高压MOSFET开关和一个电源控制器，与普通的PWM控制器不同，它使用简单的开/关控制方式来稳定输出电压。
控制器包括一个振荡器、使能电路、限流状态调节器、5.8V稳压器、欠电压即过电压电路、限流选择电路、过热保护、电流限流保护、前沿消隐电路。

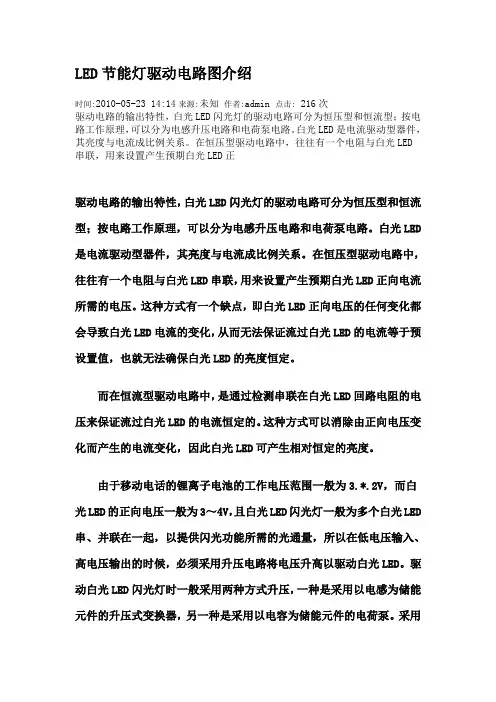

LED节能灯驱动电路图介绍
LED节能灯驱动电路图介绍时间:2010-05-23 14:14来源:未知作者:admin 点击:216次驱动电路的输出特性，白光LED闪光灯的驱动电路可分为恒压型和恒流型；按电路工作原理，可以分为电感升压电路和电荷泵电路。
白光LED是电流驱动型器件，其亮度与电流成比例关系。
在恒压型驱动电路中，往往有一个电阻与白光LED串联，用来设置产生预期白光LED正驱动电路的输出特性，白光LED闪光灯的驱动电路可分为恒压型和恒流型；按电路工作原理，可以分为电感升压电路和电荷泵电路。
白光LED 是电流驱动型器件，其亮度与电流成比例关系。
在恒压型驱动电路中，往往有一个电阻与白光LED串联，用来设置产生预期白光LED正向电流所需的电压。
这种方式有一个缺点，即白光LED正向电压的任何变化都会导致白光LED电流的变化，从而无法保证流过白光LED的电流等于预设置值，也就无法确保白光LED的亮度恒定。
而在恒流型驱动电路中，是通过检测串联在白光LED回路电阻的电压来保证流过白光LED的电流恒定的。
这种方式可以消除由正向电压变化而产生的电流变化，因此白光LED可产生相对恒定的亮度。
由于移动电话的锂离子电池的工作电压范围一般为3.*.2V，而白光LED的正向电压一般为3～4V，且白光LED闪光灯一般为多个白光LED 串、并联在一起，以提供闪光功能所需的光通量，所以在低电压输入、高电压输出的时候，必须采用升压电路将电压升高以驱动白光LED。
驱动白光LED闪光灯时一般采用两种方式升压，一种是采用以电感为储能元件的升压式变换器，另一种是采用以电容为储能元件的电荷泵。
采用以电感为储能元件的升压变换器的优点是效率相对较高。
现在的白光LED闪光灯驱动控制器都集成了控制电路和升压开关管，但是电感和用于续流的肖特基二极管还是外接的，这增加了电路的复杂性、成本和PCB面积。
此外，由于闪光灯驱功电路、LED闪光灯显示屏、移动电话的天线一般位于移动电话上端，与移动电话的射频电路靠得很近，所以有效防止驱动电路电感的EMI干扰也是很重要的问题。
节能灯电路图
led节能灯电路图如下：led节能灯原理 led节能灯电路图及led节能灯配件3.2信号处理电路根据以上传感器输出信号波形，这里给出一种适合的信号处理电路，如图6所示。
整个电路由传感器、放大电路、滤波电路、正向电压峰值保持电路、窗口电压比较器及数字电平转换电路组成。
图6信号处理电路图放大电路由R2、R3、U2A和R4、R5、U2B所构成的两级倒相比例器组成，增益取值应以能够将传感器的输出信号电压放大至便于处理的1.0～4.5 V为宜。
滤波电路由有源带通滤波电路和π型无源滤波电路两部分组成。
U2C与R6～R8及C3、C4共同组成有源带通滤波电路，带通范围是2.25～9.05 Hz，增益为0.5；R9和C5、C6组成π型无源滤波电路。
传感器输出信号经过放大和滤波处理之后，波形如图5所示。
正向电压峰值保持电路由D1和C7组成，它利用电容对电荷的存储能力使图5中A、B处的峰值在一定的时间内得到保持，而成为单峰值正向脉冲信号，波形如图7所示。
图7单峰值正向脉冲信号波形图U2D和R10、R11及C8组成了又一级倒相比例器，对信号再次放大，以补偿信号在有源带通滤波中的损失，同时使信号反相，便于窗口电压比较器在Vref和V均为正值时的信号处理。
窗口电压比较器由U3A、U3B和R12～R23及D2～D6共同组成，其电压窗口范围是(-Vref-V,-Vref+V)［2］。
对于Vo输出端，当输入比较器的信号电压落在窗口内时，输出约为0V；反之，则输出为+5V。
而对于Vn输出端，当输入电压高于-Vref时输出为0 V；否则，输出为+5 V。
利用Vo、Vn两个输出，再配合由U4A～U4D四个与非门组成的逻辑电路，就可以实现信号处理的最后一步。
如果将电压比较器的窗口位置设定得使不同运动方向产生的信号脉冲峰值在反相后分别进入窗口区及窗口以下区，则在OUT1和OUT2输出端可得到适合于计数处理的逻辑电平信号，波形如图8中所示。
两款简单的充电式LED台灯电路图
两款简单的充电式LED台灯电路图
描述
简单的充电式LED台灯电路图（一）
BT1是4V的蓄电池，S1为台灯的电源开关。
电容C1及二极管D1、D2、D4、D5等组成一个简单的阻容降压充电电路，D6为充电指示灯。
充电时AC220V经C1降压限流及二极管整流后给4V蓄电池充电。
简单的充电式LED台灯电路图（二）
电路如上图所示。
接通电源，交流220V电压经电容C1降压限流、整流桥桥式整流及电容C2滤波后，产生一个直流电压通过二极管VD 给4V的蓄电池充电。
蓄电池的充电电流主要由电容C1决定，当C1采用1μF的电容时，蓄电池的充电电流约为69mA。
LED1为充电指示灯，电阻R1为泄放电阻。
图中的LED2～LED20（图中未全部画出这些灯珠）为多个并联的白光LED灯珠，每个灯珠都串联一个51Ω的贴片限流电阻。
K为台灯的电源开关，闭合K，LED2～LED20即可点亮。
这里需要说一下，由于在充电时蓄电池两端的电压偏高，故充电时不要闭合开关K，否则很容易损坏LED灯珠。
（综合整理：创意电子DIY分享、360个人图书馆）打开APP阅读更多精彩内容。
220VLED节能灯电路图及DIY过程
220VLED节能灯电路图及DIY过程DIY制作220VLED节能灯准备材料：1、40个散光型白色高亮度草帽LED (LED规格：3.2～3.4V 电流小于20毫安亮度1400MCD);2、装配好的塑料外壳和E27罗口灯座并引出导线;3、38LED灯板PCB一片;4、焊接好的电源板一个;5、LED节能灯电路设计图。
首先可以焊接LED灯板部分，制作前先用绘图橡皮将LED的所有焊盘仔细擦磨一遍，这样可以清除PCB上的氧化层，确保焊接可靠!将白色LED按照PCB上标注的极性仔细插入PCB，注意：引脚短的那根脚负极插入PCB上标有阴影的孔中，不能插反哦!在焊接LED时请一定要选用不漏电的30W尖头电烙铁焊接，可以先焊好LED的一个引脚再观察一下LED的位置，如果不正可以融化焊锡及时扶正，确认位置正确后焊接另一个引脚。
焊接要干脆果断，焊接时间不能过长，应控制在2秒以内，否则LED有可能被焊坏!我们特地多提供了2颗LED，就是防止初学者意外损坏时可以替换。
焊接完成后请仔细检查灯板是否有虚焊?是否有搭桥短路?LED是否都在同一平面上?是否有多余的焊锡球散落在PCB上?手工焊接操作的基本步骤：掌握好电烙铁的温度和焊接时间，选择恰当的烙铁头和焊点的接触位置，才可能得到良好的焊点。
正确的手工焊接操作过程可以分成五个步骤：⑴ 步骤一：准备施焊图(a)左手拿焊丝，右手握烙铁，进入备焊状态。
要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。
⑵ 步骤二：加热焊件图(b)烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为1～2秒钟。
对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。
例如，图(b)中的导线与接线柱、元器件引线与焊盘要同时均匀受热。
⑶ 步骤三：送入焊丝图(c)焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件。
注意：不要把焊锡丝送到烙铁头上!⑷ 步骤四：移开焊丝图(d)焊丝熔化一定量后，立即向左上45°方向移开焊丝。
这是最近改版后的24白色LED交流节能灯的电路图
这是最近改版后的24白色LED交流节能灯的电路图灯具信息网,灯 这是最近改版后的24白色LED交流节能灯的电路图这是我们最新推出的24颗LED的白色节能灯套件，虽然功率因数低点唯有3.3左右,但是非常适合电子爱好者也许学校开展劳技、趣味小组、电子技能训练等活动，不但能锻炼并进步入手能力，而且还能强化解决实际题目的能力，同时还能取得一盏非常适用的LED节能灯。
目前白色LED发光效率已经冲破120LM/W，是白炽灯15LM/W的8倍，是荧光灯50LM/W的2倍多。
LED的光谱中没有紫外线和红外线成分，所以不会发热，不孕育发生无害辐射。
而且LED的光通量半衰期大于5万小时，能够一般使用20年，器件寿命一般都在10万小时以上，是荧光灯寿命的10倍，是白炽灯的100倍，所以根基不会破坏，这种灯具具有非常好的节能长命命特性，随着白色LED代价的连续低沉，LED照明灯不但在节日彩灯装饰中广泛应用，而且慢慢延迟到路面照明、民用照明等低照度哀求的范围，扫数进入适用化，并且在环保方面废弃物能够回收，没有荧光灯的贡污染题目，是国度重点发展的产业项目。
LED技术已经真清楚切地来到我们身前，在举世瞩宗旨奥运会上，非论是开幕式上神奇的画卷和画布，还是水立方游泳馆轮廓那变换莫测的七彩幻光，还是大批演员身上通体发出的神奇光线，乃至是恰如银河般并徐徐升起的奥运五环，无不都是LED技术的扫数应用。
LED节能灯采用典型的换取电容降压恒流电路供电，我们这里的几款LED套件非常适合学校批量推销后给学生进行电子建造，进步入手能力，能够供老师下载打印后分给每个同学建造时进行参考。
产品1：自制24LED换取白色节能灯成品23元一个实测耗电2.4W产品2：自制24LED换取白色节能灯全套散件12元一套清单如下：1、25颗散光型白色高亮度LED2、塑料外壳、罗口灯座、均光板各一块3、400V/0.33UF降压电容一个4、100V/4.7UF滤波电容一个5、集成整流桥一个6、1M高压泄放电阻一个7、100欧姆限流保护电阻一个8、电源板PCB一片led灯具网9、LED灯板PCB一片这是最近改版后的24白色LED换取节能灯的电路图，我们将24个LED全部串连，这样灯的功耗能低沉到2.4W左右尤其节能，而且整个电路分红电源板和LED灯板两块，很好地低沉建造难度。
220vled灯电路图（三款超简单led电源电路）
220vled灯电路图（三款超简单led电源电路）在讲220v led灯电路图之前我们先了解一下LED的发光机理。
LED的PN结的端电压构成一定势垒，当加正向偏置电压时势垒下降，P区和N区的多数载流子向对方扩散。
由于电子迁移率比空穴迁移率大得多，所以会出现大量电子向P区扩散，构成对P区少数载流子的注入。
这些电子与价带上的空穴复合，复合时得到的能量以光能的形式释放出去。
这就是PN结发光的原理。
220v led灯电路图（适合贴片20MA的LED）此电路适合驱动7-12只20mA的贴片LED图1是一款贴片LED照明灯具的实用电路图，该灯使用220V电源供电，220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的10颗贴片LED提供恒流电源。
贴片LED 的额定电流为20mA，但是我们在制作节能灯的时候要考虑很多方面的因素对贴片LED的影响，包括光衰和发热的问题，LED的温度对光衰和寿命影响很大，如果散热不好很容易产生光衰，因为LED的特性是温度升高电流就会增大，所以一般在做大功率照明时散热的问题是最重要的，将影响到LED的稳定性，小功率一般都采取自散热方式，所以在电路设计时电流不宜过大。
图中R1是保护电阻，R2是电容C1的卸放电阻，R3是限流电阻防止电压升高和温度升高LED的电流增大，C2是滤波电容，实际在LED电路中可以不用滤波电路，C2是用来防止开灯时的冲击电流对LED的损害，开灯的瞬间因为C1的存在会有一个很大的充电电流，该电流流过LED将会对LED产生损伤，有了C2的介入，开灯的充电电流完全被C2吸收起到了开灯防冲击保护。
该电路是小功率灯杯最实用的电路，占用体积小可以方便的装在空间较小的灯杯里，现在被灯杯产品广泛的采用。
优点：恒流源，电源功耗小，体积小，经济实用。
但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容，滤波电容要用耐压250v以上.电容或CBB电容，滤波电容要用耐压250v以上。
20W的LED日光灯驱动电路图
20W的LED日光灯驱动电路图
电路原理：交流市电入口接有1A保险丝FS1和抗浪涌负温度系数热敏电阻NTC。
之后是EMI滤波器，由L1、L2和CX1组成。
BD1是整流全桥，内部是4个高压硅二极管。
C1、C2、R1、D1～D3组成无源功率因数校正，工作原理见本公司《用PT4107设计LED日光灯的优化方法》一文。
PWM控制芯片U1和功率MOS管Q1、镇流电感L3、续流二极管D5组成Buck降压变换，U1采集传感电阻R6～R9上的峰值电流，由内部逻辑控制GATE脚信号的脉冲占空比进行恒流控制。
芯片由T1、D4、C4、R2～R4组成的电子滤波器降压后供电，这个滤波器内阻很高，输出阻抗很小，能提供约16V稳定电压，确保芯片在全电压范围里稳定工作。
R5是芯片振荡电路的一部分，改变它会调节振荡频率。
电位器RT在本电路中不是用来调光，而是用来微调恒流源的电流，使电路达到设计功率。
本电路的参数是为22个LED串联，15串并联，驱动330个60毫瓦的白光LED设计的，每串的电流是17.8毫安。
实用的光控led小夜灯制作电路图
实用的光控LED小夜灯电路图适合初学者的电子小制作，LED小夜灯节能，实用，特别适合家庭中有老人和孩子的场所。
说明：1、光敏电阻暗阻无穷，亮阻2K左右。
2、电阻除了R1为1/4W，其余电阻都选1/8W。
二极管都是普通整流管，IN4001即可。
3、白色超亮发光LED工作电压在2.3~2.6V之间，电流不要超过20mA。
4、电容C2两端在1.2~3.4V之间。
5、工作原理：全波整流给C1充电，光敏电阻控制三极管9014，环境亮则使BG1导通将LED 短路掉，黑暗则阻断，使LED承受C2的电压而点亮。
D5起到保护作用。
总耗电0.3W。
文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。
现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。
文案它不同于设计师用画面或其他手段的表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存在于广告公司，企业宣传，新闻策划等。
基本信息中文名称文案外文名称Copy目录1发展历程2主要工作3分类构成4基本要求5工作范围6文案写法7实际应用折叠编辑本段发展历程汉字"文案"(wén àn)是指古代官衙中掌管档案、负责起草文书的幕友,亦指官署中的公文、书信等;在现代，文案的称呼主要用在商业领域，其意义与中国古代所说的文案是有区别的。
在中国古代，文案亦作" 文按"。
公文案卷。
《北堂书钞》卷六八引《汉杂事》:"先是公府掾多不视事，但以文案为务。
"《晋书·桓温传》:"机务不可停废，常行文按宜为限日。
" 唐戴叔伦《答崔载华》诗:"文案日成堆，愁眉拽不开。
"《资治通鉴·晋孝武帝太元十四年》:"诸曹皆得良吏以掌文按。
"《花月痕》第五一回:" 荷生觉得自己是替他掌文案。
LED灯具电路
LED灯具电路电容降压LED驱动电路采用电容降压电路是一种常见的小电流电源电路﹐由于其具有体积小﹑成本低﹑电流相对恒定等优点﹐也常应用于LED的驱动电路中。
图一为一个实际的采用电容降压的LED驱动电路﹕请注意﹐大部分应用电路中没有连接压敏电阻或瞬变电压抑制晶体管﹐建议连接上﹐因压敏电阻或瞬变电压抑制晶体管能在电压突变瞬间( 如雷电﹑大用电设备起动等 )有效地将突变电流泄放﹐从而保护二级关和其它晶体管﹐它们的响应时间一般在微毫秒级。
电路工作原理﹕电容C1的作用为降压和限流﹕大家都知道﹐电容的特性是通交流﹑隔直流﹐当电容连接于交流电路中时﹐其容抗计算公式为﹕XC = 1/2πf C式中﹐XC 表示电容的容抗﹑f 表示输入交流电源的频率﹑C 表示降压电容的容量。
流过电容降压电路的电流计算公式为﹕I = U/XC式中 I 表示流过电容的电流﹑U 表示电源电压﹑XC 表示电容的容抗在220V﹑50Hz的交流电路中﹐当负载电压远远小于220V时﹐电流与电容的关系式为﹕I = 69C 其中电容的单位为uF﹐电流的单位为mA下表为在220V﹑50Hz的交流电路中﹐理论电流与实际测量电流的比较电阻R1为泄放电阻﹐其作用为﹕当正弦波在最大峰值时刻被切断时﹐电容C1上的残存电荷无法释放﹐会长久存在﹐在维修时如果人体接触到C1的金属部分﹐有强烈的触电可能﹐而电阻R1的存在﹐能将残存的电荷泄放掉﹐从而保证人﹑机安全。
泄放电阻的阻值与电容的大小有关﹐一般电容的容量越大﹐残存的电荷就越多﹐泄放电阻就阻值就要选小些。
经验数据如下表﹐供设计时参考﹕D1 ~ D4的作用是整流﹐其作用是将交流电整流为脉动直流电压。
C2﹑C3的作用为滤波﹐其作用是将整流后的脉动直流电压滤波成平稳直流电压压敏电阻( 或瞬变电压抑制晶体管 )的作用是将输入电源中瞬间的脉冲高压电压对地泄放掉﹐从而保护LED不被瞬间高压击穿。
LED串联的数量视其正向导通电压( Vf )而定﹐在220V AC电路中﹐最多可以达到80个左右。
LED节能灯电路图
LED节能灯电路图LED节能灯电路图：使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的80颗LED提供恒流电源(节能灯电路图原理)LED节能灯电路图片LED灯制作资料：节能灯电路图与维修尖嘴钳或斜口钳1把，调温电烙铁带接地线，防静电手环，指甲剪，优质细焊锡丝，优质松香，AB胶，最好有一只直流电流表50mA的（不能用万用表代替）。
选择LED:LED要选用高亮度的，散光的要亮度1200mcd以上，角度要120度，聚光型的要亮度在20000mcd以上的。
电压3.0-3.6v电流20mA.一般的LED的脚都很长的，为了方便焊接先用尖嘴钳或斜口钳预剪脚留有3mm的引脚就可以了。
安装LED:将电路板安装面朝上，将LED极性方向放好，注意长脚是正极，短脚是负极，草帽型的帽沿有平面的是负极圆的一面的是正极，切勿装反因为LED是单向导电性而此电路采用的是串联电路，只要有一只装反整组灯就不会亮。
焊接：装好了LED后将电路板焊接面朝上就可以进行焊接了，焊接要用30W的烙铁并接地线，，焊接温度控制在240度以内，时间不能超过2秒。
焊好后再用指甲剪修掉长出的引脚。
这样灯板就算组装完成了。
接下来就要组装电源，电源的焊接更加简单焊接成功如下图，因为灯杯里空间有限，元件要做一下整理以减少体积方便安装。
最后就是组装了，用配好的AB胶图在灯杯的边缘再把电源板和灯板装进去压几分钟胶水就固化了。
这样一个实用的LED节能灯就制作好了可以使用了。
制作注意事项：因为LED对静电是非常的敏感，静电很容易对LED造成损害，轻则性能下降，重则造成LED反向击穿短路，所以在接触LED时一定要做好静电防护，佩带防静电手环，使用防静电烙铁，普通烙铁一定要接地线。
有条件的还需要使用防静电台垫。
种类繁多的白色LED节能灯这是我们最新推出的LED的白色节能灯套件，非常适合电子爱好者或者学校开展劳技、兴趣小组、电子技能训练等活动，不但能锻炼并提高动手能力，而且还能强化解决实际问题的能力，同时还能获得一盏非常实用的LED节能灯。
220V_LED恒流电路1
220V 交流电源供电的电容限流式LED 节能灯图1、高亮LED 应用电路图集应用电路图集1.采用220V 交流电源的电阻限流式小射灯或台灯交流电源的电阻限流式小射灯或台灯 图1电路的特点是制作简单，电路的特点是制作简单，根据本地区电源电压的高低，根据本地区电源电压的高低，根据本地区电源电压的高低，一般可用管子一般可用管子90-100只串联。
管子的数量如果太少效率相对就较低。
如果太少效率相对就较低。
限流电阻限流电阻R 根据电源电压和管子的数量适当调整以控制发光管的电流，根据电源电压和管子的数量适当调整以控制发光管的电流，一般不一般不要超过20mA 。
对于电源电压不稳定和波动较大的地区，发光管的电流也会跟着电压的波动而有所波动，这是它的缺点。
限流电阻R 的功率要求2W 以上，以免发热损坏（发光管数量越少，R 的阻值就要越大且功率也要越大）。
本电路总耗电功率不足6W 。
如果用于制作射灯，则宜选用聚光型的发光管，如果用于制作一般照明台灯，则宜选用散光型的发光管。
作一般照明台灯，则宜选用散光型的发光管。
/2、2、采用恒流源电路的220V 交流电源小射灯或节能照明灯图2是采用恒流源的电路，虽然电路多用了几个元件，增加了一些成本，但使用效果要比只用电阻限流的电路好得多，即使电压波动较大，电路仍然能保持电流恒定不变，这对发光管的寿命是非常有利的，本电路中的主要元件三极管，要求其耐压要400V 以上，功率也要10W 以上的大功率管，如MJE13003、MJE13005等，并且要加上散热片，滤波电容C 容量为4.7uF ，耐压要有400V 以上，发光管电流的大小由R2调整决定，为方便调整可用可变电阻调整后再换上相同阻值的固定电阻，本电路可带发光管数量少则十几只，最多可达到90多只，在此范围内的电流都能基本保持恒定不变。
本电路使用发光管数量也不可太少，越少其效率也越低。
本电路总耗电功率约6W 。
3、采用220V 交流电源的电容限流式节能照明灯交流电源的电容限流式节能照明灯图3电路的优点是成本较低体积较小，电路的电流也相对恒定，通过管子的电流大小主要由C1决定。
