变频器的保护功能一、过电流保护功能变频器使用中出现过电流的原因如下：1、外部故障引起的过电流如电动机堵转、变频器输出侧短路、变频器输出侧接地等。

2、运行过电流如加速或减速时间过短引起的过电流，电动机遇到冲击负载引起的过电流等。

3、变频器自身故障引起的过电流如逆变桥中同一桥臂的两个逆变管在逆变过程中总是不断地交替导通。

由于逆变器件从饱和导通到截止以及从截止到饱和导通都需要时间，因此在交替过程中须有一个等待时间。

在环境温度过高或器件本身老化等情况下，等待时间将变窄，有可能出现一个逆变管尚未完全截止而另一个逆变管已经开始导通，导致上下两个逆变管“直通”、直流电压被短路的现象。

所以,变频器应具有过电流保护功能。

二、过载保护功能对电动机进行过载保护的目的是使电动机不因过热而烧坏，因此进行过载保护的主要依据便是电动机的温升不应超过其额定值。

根据电动机发热的规律，所有的变频器都配置了电子过热保护。

其主要特点有：1、具有反时限特性，即电动机的运行电流越大，保护动作的时间越短。

2、在不同的运行频率下有不同的保护曲线，频率越低，允许连续运行的时间越短。

因为电动机在低频运行时，如果没有外部强迫通风，散热情况将变差，即使在额定运行的情况下其稳定温升也会超过电动机的允许温升。

三、电压保护功能1、过电压保护1）电源过电压当发生电源过电压时，可利用变频器的“自动电压调整”(AVR)功能，使输出的平均电压维持恒定。

但电压太高，电动机侧电压脉冲的幅值过高，对电动机绕组的绝缘不利，必须跳闸进行保护。

2）降速过电压,即降速过快引起的过电压。

变频器将首先进行自处理，如果自处理电压仍偏高，则跳闸进行保护。

2、欠电压保护变频器发生欠电压的原因大致有以下几种情况：电源电压过低或缺相；变频器的整流桥损坏；变频器整流后的限流电阻未切除。

四、其他保护功能1、模块的过热保护变频器内部最需要进行发热保护的部件是逆变模块，这除了因为它是最关键的器件外，还因为逆变模块的工作过程是高频切换的过程，其累计的损耗功率较大，是主要的发热器件。

50赫兹变频器过电流故障原因

50赫兹变频器过电流故障原因1.电机故障：电机故障是导致变频器过电流的主要原因之一、电机内部的绕组或绝缘可能出现短路、接地或断线等问题，这会导致电机工作时产生额外的电流，从而超过了变频器的额定电流。

2.供电电压不稳定：如果供电电压波动较大或不稳定，变频器可能会出现过电流故障。

电压波动会导致变频器输出的电压和频率波动，这可能会超出电机的承受范围，从而引发过电流故障。

3.过载：过载是指负载超出了变频器的额定负载。

当负载超过变频器的额定负载时，会导致变频器输出过高的电流。

这种过载可能是由于机械设备的异常工作、负载过大或负载的惯性等原因导致的。

4.过程参数设置错误：变频器的过流保护是通过设置过程参数实现的，如果设置错误，可能会导致过电流故障。

例如，设置的过流保护值过低，变频器可能会错误地判断正常电流为过电流而触发保护。

5.电压输出超调：变频器在启动和关闭时会有电压输出的超调现象。

超调时，输出电压可能会超过额定电压，这会导致电流超过额定电流，从而引发过电流故障。

6.地线松动或接触不良：地线松动或接触不良可能导致电流回路不良，这会导致电流超出额定电流。

地线松动或接触不良还可能导致电机绝缘老化或烧坏，进一步导致过电流故障。

7.变频器内部故障：变频器内部的电子元件、电路板或接线可能会损坏或老化，进而导致过电流故障。

为了解决变频器过电流故障，可以采取以下措施：1.检查并维修电机：定期检查电机的绕组和绝缘状态，及时发现和修复可能存在的故障。

2.稳定供电电压：确保供电电压的稳定性，可以通过启用电压稳定器或稳定供电设备来解决电压波动问题。

3.避免过载：正确选用变频器和负载匹配，避免过载现象的发生。

4.确认过程参数设置正确：检查过程参数设置，确保过流保护值合理，以避免过电流保护误判。

5.控制电压输出超调：采取适当的变频器启停控制策略，避免电压输出超调。

6.确保地线连接良好：定期检查地线连接状态，确保地线松动或接触不良的问题得到及时修复。

变频器的过电流保护及处理方法

变频器的过电流保护及处理方法变频器（Variable Frequency Drive，简称VFD）是一种用于控制交流电机转速和运行的设备，通过改变电机的输入电压和频率，实现电机的速度控制。

变频器的过电流保护是非常重要的，以避免电机以及变频器本身的受损。

过电流是指运行电机时电流超过额定值的情况，可能由多种原因引起，包括电机负载过重、电压不稳定、电机故障等。

以下是一些常见的变频器过电流保护及处理方法：1.电机过负荷保护：利用变频器的过负荷功能，设置电机的额定电流值，当电机运行电流超过额定值时，变频器会自动进行保护操作，如降低输出电压或停机。

通过合理设置过负荷保护参数，可避免电机由于长时间高负荷运行而受损。

2.电流限制功能：变频器通常会具备电流限制功能，通过设置最大输出电流值，限制输出电流的上限。

当电机工作在超负荷情况下，变频器会自动减小输出电流，以保护电机。

这是一种非常常见的过电流保护方式。

3.短路保护：变频器还应该具备短路保护功能。

当电机或变频器输出端出现短路故障时，变频器能够检测到并进行保护操作，如停机。

这可以防止短路故障引起的大电流流过电机。

4.电流检测功能：变频器通常内置电流检测功能，能够实时监测电机的输出电流。

当输出电流异常时，变频器会进行保护操作，如降低输出电压或停机。

通过监测电流变化，能够及时发现电机的故障并进行处理。

5.过流保护跟踪功能：变频器还应该具备过流保护跟踪功能，能够记录并跟踪过电流事件。

这对于故障排查和后期分析非常有帮助，可以帮助确定过电流的原因，并采取适当的措施进行处理。

除了上述的过电流保护功能外，还有一些其他的处理方法可以采取，以帮助解决过电流问题：1.检查电机负载：过电流可能是由于电机负载过重引起的，因此可以检查负载情况，是否存在异常或过大的负载。

如果负载过重，可以考虑减少负载或增加电机容量。

2.检查供电电压：电压不稳定也可能导致电机过电流，因此需要检查供电电压的稳定性。

变频器过流故障的原因及处理方法

变频器中过电流保护的对象主要指带有突变性质的、电流的峰值超过了过电流检测值（约额定电流的200％），变频器显示OC表示过电流，由于逆变器件的过载能力较差，所以变频器的过电流保护是至关重要的一环。

变频器过流故障的原因分析过电流故障可分为加速、减速、恒速过电流。

其可能是由于变频器的加减速时间太短、负载发生突变、负荷分配不均，输出短路等原因引起的。

这时一般可通过延长加减速时间、减少负荷的突变、外加能耗制动元件、进行负荷分配设计、对线路进行检查等来解决。

如果断开负载变频器还是过流故障，说明变频器逆变电路已坏，需要更换变频器。

根据变频器显示，可从以下几方面寻找原因：（1）工作中过电流，即拖动系统在工作过程中出现过电流。

其原因大致有以下几方面：l 一是电动机遇到冲击负载或传动机结构出现“卡住”现象，引起电动机电流的突然增加；l 二是变频器输出侧发生短路，如输出端到电动机之间的连接线发生相互短路，或电动机内部发生短路等、接地（电机烧毁、绝缘劣化、电缆破损而引起的接触、接地等）l 三是变频器自身工作不正常，如逆变桥中同一桥臂的两个逆变器件在不断交替的工作过程中出现异常。

如环境温度过高，或逆变器元器件本身老化等原因，使逆变器的参数发生变化，导致在交替过程中，一个器件已经导通，而另一个器件却还未来得及关断，引起同一个桥臂的上、下两个器件的“直通”，使直流电压的正、负极间处于短路状态。

（2）升速、降速时过电流：当负载的惯性较大，而升速时间或降速时间又设定得太短时，也会引起过电流。

在升速过程中，变频器工作频率上升太快，电动机的同步转速迅速上升，而电动机转子的转速因负载惯性较大而跟不上去，结果是升速电流太大；在降速过程中，降速时间太短，同步转速迅速下降，而电动机转子因负载的惯性大，仍维持较高的转速，这时同样可以使转子绕组切割磁力线的速度太大而产生过电流。

变频器过流故障的处理方法（1）起动时一升速就跳闸，这是过电流十分严重的现象，主要检查：l 工作机械有没有卡住；l 负载侧有没有短路，用兆欧表检查对地有没有短路；l 变频器功率模块有没有损坏；l 电动机的起动转矩过小，拖动系统转不起来。

变频器的过电流保护及处理方法

变频器的过电流保护及处理方法变频器作为一种电力电子设备，用于控制交流电机的转速和输出功率，是工业生产中常用的设备之一、在使用变频器时，由于各种原因可能会发生电机过电流的情况，若过电流无法及时得到保护和处理，则可能会导致设备损坏甚至安全事故的发生。

因此，合理的过电流保护及处理方法对于提高设备的安全性和可靠性具有重要意义。

以下是关于变频器过电流保护及处理的详细介绍。

1.过电流的原因过电流的原因主要有以下几种：(1)电机负载过大，运行时达到或超过变频器额定电流；(2)变频器工作参数设置错误，导致电机额定电流设置不正确；(3)电源电压不稳定，波动过大；(4)变频器内部故障，例如电源模块或IGBT模块损坏。

2.过电流保护原理变频器中的过电流保护一般通过设置电流限制值来实现。

当电流超过限制值时，变频器会采取相应的保护措施来降低电机的负载，使电流恢复在安全范围内。

(1)设置合理的电流限制值：根据电机的额定电流及运行环境，合理设置变频器的电流限制值。

通常情况下，限制值应该设置在电机额定电流的1.2-1.5倍之间。

(2)定期进行负载检测：通过定期检测和评估电机负载情况，及时发现过电流的危险迹象，并采取相应的措施处理，例如替换过负载的设备或调整工艺参数。

(3)采用软启动技术：通过使用软启动技术，逐步提高电机的转速，避免突然施加过大的负载，降低过电流发生的概率。

(4)电流限制器：在变频器的控制电路中，加入电流限制器，当电流超过设定的限制值时，立即降低输出功率，避免过电流对设备造成损坏。

(5)过电流保护器：在变频器的输入端和输出端分别安装过电流保护器，当电流超过设定的限制值时，保护器会自动切断电路，起到保护变频器和电机的作用。

(6)温度保护：在变频器和电机上设置温度传感器，当温度超过设定值时，自动停机，防止由于过热引起的过电流。

(7)系统升级：定期对变频器进行系统升级，使其具备更好的保护功能和处理能力，降低过电流的发生概率。

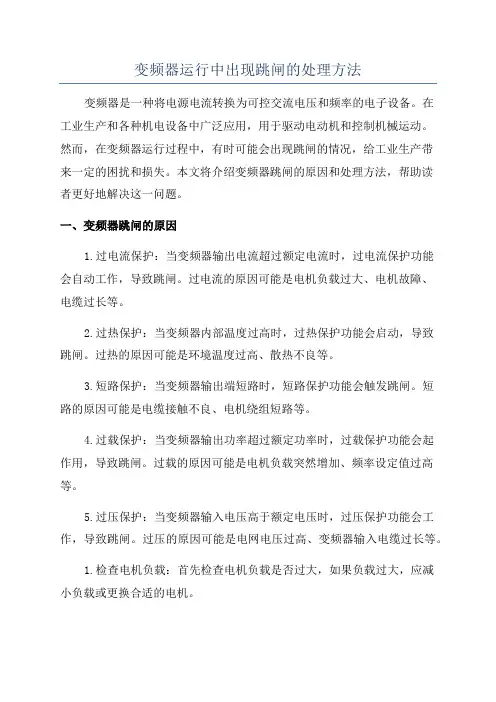

变频器运行中出现跳闸的处理方法

变频器运行中出现跳闸的处理方法变频器是一种将电源电流转换为可控交流电压和频率的电子设备。

在工业生产和各种机电设备中广泛应用，用于驱动电动机和控制机械运动。

然而，在变频器运行过程中，有时可能会出现跳闸的情况，给工业生产带来一定的困扰和损失。

本文将介绍变频器跳闸的原因和处理方法，帮助读者更好地解决这一问题。

一、变频器跳闸的原因1.过电流保护：当变频器输出电流超过额定电流时，过电流保护功能会自动工作，导致跳闸。

过电流的原因可能是电机负载过大、电机故障、电缆过长等。

2.过热保护：当变频器内部温度过高时，过热保护功能会启动，导致跳闸。

过热的原因可能是环境温度过高、散热不良等。

3.短路保护：当变频器输出端短路时，短路保护功能会触发跳闸。

短路的原因可能是电缆接触不良、电机绕组短路等。

4.过载保护：当变频器输出功率超过额定功率时，过载保护功能会起作用，导致跳闸。

过载的原因可能是电机负载突然增加、频率设定值过高等。

5.过压保护：当变频器输入电压高于额定电压时，过压保护功能会工作，导致跳闸。

过压的原因可能是电网电压过高、变频器输入电缆过长等。

1.检查电机负载：首先检查电机负载是否过大，如果负载过大，应减小负载或更换合适的电机。

2.检查电机和电缆连接：检查电机和变频器之间的电缆连接是否牢固，接触是否良好。

若连接有问题，应及时修复或更换。

3.检查散热条件：检查变频器周围的散热条件，确保良好的散热。

可以增加通风设备或改善散热环境。

4.检查环境温度：检查变频器工作环境温度是否过高，如果过高，可以采取措施进行降温，如增加通风设备或改善环境通风。

5.检查接线端子：检查变频器输入和输出端的接线端子是否松动或烧损，如果有问题，应及时处理。

6.检查变频器参数设定：检查变频器的参数设置是否合理，确保输出电流和功率不超过额定值。

7.检查电网电压：检查电网电压是否稳定，如果电网电压过高，可以采取措施降压，如增加稳压装置。

三、预防变频器跳闸的措施1.定期检查变频器：定期检查变频器的电气接线、连接端子、散热情况等，确保其正常工作。

变频器过电流故障原因及处理方法

变频器过电流故障原因及处理方法(1)过电流故障过流故障可分为短路、轻载、重载、加速、减速、恒速过电流。

变频器过电流故障一般是由于变频器的加减速时间设定太短、负载突变、负荷分配不均匀、输出短路等原因引起的。

通常的解决办法是延长加减速时间、减少负荷的突变、外加能耗制动元件、进行负荷分配设计、对线路进行检查等。

如果断开后负载变频器还是过电流故障，说明变频器内部元件，如变频器电路故障，需要进一步检查维修。

如果断开负载后，过电流故障消失，应从电动机开始逐个回路检查，并且逐项实验，直至排除故障。

变频器发生过电流故障的原因可分为外部原因和变频器本身的原因两方面。

变频器中过电流保护的对象主要是指带有突变性质的、电流的峰值超过了变频器的容许值的情况。

由于变频器中电力电子开关元器件的过载能力比较差，因此变频器的过电流保护是至关重要的一环。

到目前为止，变频器的过电流保护已经十分完善。

①短路故障。

变频调速系统的短路故障是具有危险性的故障，在处理短路故障时应注意观察和分析，假如短路故障点发生在变频器的输出侧，如图7-3所示，则短路故障的特点如下。

图7-3 变频器输出侧短路a．变频器短路故障经常在运行过程中发生，当复位后重新启动时，变频器调速系统中的升速变频器短路保护动作。

b．变频器短路故障具有较大的冲击电流，目前生产的变频器都设有无时限的速断保护，当发生短路故障时，只要无时限的速断保护能可靠动作，短路电流就不会对变频器造成损坏。

c．变频器自身工作的不正常，如逆变桥中某一桥臂的两个逆变器件在不断交替的工作过程中出现异常，使直流电压的正、负极间处于短路状态。

d．变频器的输出侧短路主要表现在变频器输出端到电动机之间的连接电缆发生相互短路或电动机内部发生短路。

当变频器短路保护动作并显示短路故障信息时，应先确认是否有短路故障。

在变频器复位后重新启动时，注意观察变频器电源输入端电压表指示的变化。

如果变频器的输出频率刚上升，则短路保护就立即动作。

过电流的原因分析

1 概述变频器的过电流故障跳闸是最常见也是最复杂的故障之一，当故障发生时，变频器保护会立即动作并停机，同时显示故障代码或故障类型。

大多数情况下可以根据显示的故障代码迅速找到故障原因并排除故障，但也有一些故障的原因是多方面的，并不是单一的，而是包含了过电流、短路、欠电压、接地、过热、谐波干扰等各种可能导致跳闸的因素。

为了查找故障原因并排除故障，可依据图1所示的故障诊断流程图进行。

2 故障诊断尤其是采用IPM模块的变频器，在模块内包含有过电流、短路、欠电压、接地、过热等保护功能，而这些故障信号都是经过模块的控制引脚的故障输出端Fn 引入到控制器的，当控制器收到故障信息后，控制器立即封锁脉冲输出，同时将故障信息显示到控制面板上，但是，一旦模块内部发生故障，就很难查找故障原因。

因此，在排除这类故障时，首先应区分跳闸是由外部负载原因还是由变频器内部的原因引起的；变频器是在加速过程，减速过程还是在恒速过程中出现的跳闸。

区分后就能缩小故障查找的范围，以利于快速排除故障。

2.1 一般故障查找步骤1）在外观上看不出明显的故障痕迹的情况下，可以先将变频器连接到电动机的电缆拆下，分别试验变频器和电动机。

如果变频器还连接有外部控制信号电路，最好也断开，这样可以手动试验变频器，如果正常，说明变频器没有问题或没有损坏。

2）进一步检查整定值是否有变化，最好重新整定一遍。

3）然后采用一个试验控制信号或电位器接到外部控制端子上，试验变频器的外部信号控制性能，如果正常，说明变频器完好无损，可以进一步检查外部信号和电动机。

4）外部控制信号一般是各种传感器的输出信号，或来自于控制器，应根据传感器或控制器的检验方法对其进行检验，最好采用现场信号校验仪校验。

5）对于电动机的检查，应先用万用表和兆欧表检查绝缘情况，如果变频器输出侧安装了接触器，还应检查接触器的触点是否正常。

6）如果上述一切正常，如条件允许最好采用工频电源进行起动电机试验，并使其运行一段时间后观察是否存在异常。

变频器过流故障的原因及处理方法

变频器过流故障的原因及处理方法一、过流故障的原因：1.负载过大：当变频器承载的负载超过其额定负载时，会导致电流过大，从而引发过流故障。

2.输出短路：如果变频器的输出端短路，电流会迅速增大，超出变频器的额定电流，造成过流故障。

3.负载的突变：负载突变时，负载的特性发生变化，导致电流瞬间增大，超出变频器的额定电流。

4.内部故障：变频器内部的元器件损坏或故障，例如电容器、电阻器等损坏，会导致电流过大，引发过流故障。

5.过温保护：当变频器内部温度过高时，会触发过温保护，进而引发过流故障。

二、处理方法：1.检查负载：首先需要检查负载是否超过了变频器的额定负载，如果超过了负载范围，需要减少负载。

2.检查输出端：如果变频器的输出端短路，需要检查输出线路和负载，修复短路问题。

3.平稳运行：对于负载的突变情况，可以通过逐步增加负载，平稳运行，避免电流突然增大。

4.检查内部元器件：如果怀疑变频器内部元器件故障，需要进行检查和更换故障元器件。

5.降低运行温度：可以增加散热装置，增强变频器的散热能力，降低运行温度。

三、预防措施：1.选用合适的变频器：根据负载的特性和额定负载，选用合适的变频器，确保其能够满足负载要求。

2.定期检查维护：定期对变频器进行检查和维护，例如清洁散热器、紧固连接件等，保证其正常运行。

3.定期校准：定期进行变频器的校准，确保其输出电流符合要求。

4.避免过载：在使用过程中，避免超负荷运行，不要将负载超过变频器的额定负载。

5.安装保护装置：在变频器的输入端和输出端安装过流保护器，可以及时发现过流情况，避免变频器过流故障的发生。

综上所述，变频器过流故障的原因有负载过大、输出短路、负载的突变、内部故障和过温保护等；处理方法包括检查负载、检查输出端、平稳运行、检查内部元器件和降低运行温度等；预防措施有选用合适的变频器、定期检查维护、定期校准、避免过载和安装保护装置等。

通过合理的操作和预防措施，可以有效预防和处理变频器过流故障，保证变频器的正常运行。

变频器过流原因及处理方法

变频器过流原因及处理方法变频器是现代工业生产中常用的电气设备，它能够实现电机的无级调速，提高生产效率，降低能耗。

然而，在使用过程中，变频器过流问题是比较常见的故障之一。

本文将针对变频器过流的原因及处理方法进行详细介绍，希望能够帮助大家更好地解决这一问题。

首先，我们来看一下变频器过流的原因。

变频器过流通常是由以下几个方面引起的：1. 过载运行，当负载超出变频器额定容量时，会导致变频器过流。

这可能是由于生产过程中的突发情况或者操作不当引起的。

2. 电网故障，电网故障包括电压波动、电压不平衡等，这些都可能导致变频器过流。

3. 电机故障，电机内部故障、绕组短路等问题也会导致变频器过流。

4. 变频器故障，变频器自身的故障，比如IGBT模块损坏、电容故障等，也是导致过流的原因之一。

接下来，我们来谈一谈处理变频器过流的方法。

针对不同的原因，处理方法也有所不同：1. 过载运行，在生产过程中，应该合理安排负载，避免超载运行。

一旦出现过载情况，应该及时停机处理，排除故障后再重新启动。

2. 电网故障，在电网故障的情况下，可以通过安装电网过压保护装置、电网欠压保护装置等设备来保护变频器，避免过流发生。

3. 电机故障，定期对电机进行检查和维护，及时发现并处理电机故障，可以有效避免变频器过流。

4. 变频器故障，定期对变频器进行检查和维护，及时更换老化部件，可以减少变频器故障导致的过流问题。

除了以上方法外，还可以通过合理设置变频器的参数来限制输出电流，以防止过流发生。

此外，及时清理变频器散热器，保持良好的散热条件也是防止过流的有效措施。

总之，变频器过流问题的发生对生产带来了一定的影响，因此我们需要对变频器进行定期维护，加强设备管理，及时发现并处理潜在问题，以确保生产的正常进行。

希望本文所述的变频器过流原因及处理方法能够帮助大家更好地理解和解决这一问题。

变频器过电流保护控制和防止失速功能

变频器过电流保护控制和防止失速功能1.过电流保护控制变频器运行中，如遇到突变性电流或者峰值电流超过变频器允许值的情况，都会引起变频器过流保护。

过电流的原因①拖动系统运行过程中，负载发生突变，出现过电流；②对于大惯性负载，而且升/降速时间设置得比较短也将导致过电流；③外部故障引起的过电流，如电动机堵转，变频器输出侧短路或接地等。

2. 过电流处理方法无论是负载突变，还是升/降速过程中短时间的过电流，总是不可避免的。

因此，对变频器过电流的处理原则是尽量避免跳闸。

为此，变频器具有防止跳闸的自处理功能，也称防失速功能。

只有当冲击电流峰值过大时，才迅速跳闸，使变频器得到保护。

（1）负载突变当变频器在运行中出现过电流时，为使变频器不发生报警或停车，用户可根据电动机额定电流和负载的具体情况设定一个限值电流ISET 。

当电流超过设定限值ISET 时，变频器先是将输出频率适当降低，待电流低于限值ISET 时，工作频率再逐渐恢复。

如图4-27所示。

（2）升/降速时间过短在升/降速过程中，当电流超过设定限值ISET 时，变频器将暂时停止升/降速，待电流下降到限值ISET 以下时，再行升/降速动作。

可见，经这样处理后，延长了升/降速时间，如图4-28所示。

（3）防止失速功能与参数设置如果给定的加速或减速时间过短，变频器的输出频率变化远远超过电动机转速的变化，变频器将因过电流和再生电压过高而跳闸，运行停止，这种现象称作失速。

为了防止失速使电动机继续运行，就要检测出电流和再生电压大小以进行频率控制,适当抑制加减速速率，也就是防止失速的动作水平。

防失速功能设置以下三个参数，如图4-29所示。

防止失速动作水平功能设置：Pr.22参数设定范围：0～200%倍速时失速防止动作补正系数：Pr.23参数设定范围：0～200%防止失速动作开始降低时的频率：Pr.66参数设定范围：0～400Hz2.电子热保护电子热保护，主要是针对电动机过载进行保护。

变频器过电流故障的一般处理方法

变频器过电流故障的一般处理方法变频器是工业生产中常见的电气设备，用于调节电机的转速和输出功率。

在使用过程中，由于各种原因可能会出现过电流故障。

针对这种情况，下面介绍一下变频器过电流故障的一般处理方法。

一、过电流故障的原因1.电机负载过重：如果负载超过变频器的额定电流容量，会造成变频器过电流故障。

2.供电电压异常：电网电压低于或者高于变频器设定值，都有可能导致过电流故障。

3.电机绝缘老化：绝缘老化或者绝缘破损会导致电机内部短路，从而引起过电流故障。

二、过电流故障的处理方法1.检查电机负载：首先要检查负载是否过重，可以通过排查负载机械部分是否有异常来判断。

如果负载过重，需要调整负载或者更换合适的变频器来满足负载要求。

2.检查供电电压：变频器的供电电压应该在额定值的范围内，如果供电电压异常、波动过大或者不稳定，可以考虑安装电网电压稳定装置或者使用电压较稳定的电源。

3.检查电机绝缘：定期对电机进行绝缘检测，发现绝缘老化或破损的情况及时更换或修复。

同时，对电机进行定期维护和保养，确保电机的正常运行。

三、过电流故障中的保护系统变频器通常配备有多种保护功能，用于保护变频器和电机免受过电流等故障的影响。

在出现过电流故障时，保护系统会自动切断电源，防止故障进一步扩大。

同时，还会产生故障报警信号，方便维修人员排查故障原因。

四、预防过电流故障的方法1.选择合适的变频器：在选购变频器时，需要根据实际工况的要求选择适合的变频器型号和容量。

变频器的额定电流应该略大于或者等于电机的额定电流，这样可以有效预防过电流故障的发生。

2.定期维护和保养：定期对变频器和电机进行检查和保养，确保设备的正常运行。

包括清洁设备、紧固连接部件、检查散热器和风扇等，确保设备的散热良好，不易过热。

3.加装电抗器或者电容器：电抗器或者电容器可以提供一定的补偿功能，使得电缆上的电压和电流波动减少，从而减少过电流故障的发生。

4.合理控制电机负载：合理控制电机负载，避免负载过重或者过轻。

变频器过电流跳闸和过载跳闸的原因分析

变频器过电流跳闸和过载跳闸的原因分析1.电网供电不稳定：电力供应系统中常常由于瞬时电网故障（如电压波动、电压丢失、瞬时停电等）或者长时间的电网故障（如电压不稳定、频率变化等）导致电网供电不稳定。

当电压或频率发生异常时，变频器需要调整输出电压和频率来保持设备的正常工作，但是在一些情况下，这种调整可能需要大电流，这将导致变频器的过电流跳闸。

2.设备负载过重：设备负荷过重是由于设备运行时所需要的能量超过了变频器所能提供的能量。

当设备工作过程中需要的功率超过变频器的额定功率时，变频器将无法满足负载需求，导致过载跳闸。

3.设备故障：设备故障是指设备内部的一些组件出现了故障或者损坏，导致设备不能正常工作。

这可能是电线接触不良、设备短路、电池短路、电源电流异常或者其他故障。

当设备内部发生故障时，电流可能会超过变频器的额定电流，导致变频器的过电流保护装置触发跳闸。

4.设备设计不合理：设备设计不合理也是引起过电流跳闸和过载跳闸的因素之一、这包括电器元件的选择不当、布线不合理、过度设计或不足设计等。

不合理的设计可能导致设备在工作过程中出现过电流现象，从而导致跳闸。

为了避免变频器过电流跳闸和过载跳闸，可以采取以下措施：1.选用合适的变频器：选择与设备负载需求匹配的变频器，以确保变频器能够提供足够的功率来满足设备运行需求。

2.进行电力系统维护：定期检查和维护电力系统，确保电网供电的稳定性和可靠性。

3.设备负载均衡：对负载进行合理的分配和管理，避免一些设备过载，减轻过高的负荷对变频器的压力。

4.设备故障排除：定期检查设备，及时排除可能导致故障的元件或部件，避免故障发生。

5.合理的设备设计：在设备设计中考虑负载要求、电流容量和电源容量等因素，确保设备的正常运行和稳定性。

总之，变频器过电流跳闸和过载跳闸常常是由于电网不稳定、设备负载过重、设备故障或者设备设计不合理等因素导致的。

在使用变频器时，需要充分考虑这些因素，采取相应的措施来减少故障的发生，确保设备的正常运行。

变频器过电流故障原因及处理方法

变频器过电流故障原因及处理方法(1)过电流故障过流故障可分为短路、轻载、重载、加速、减速、恒速过电流。

变频器过电流故障一般是由于变频器的加减速时间设定太短、负载突变、负荷分配不均匀、输出短路等原因引起的。

通常的解决办法是延长加减速时间、减少负荷的突变、外加能耗制动元件、进行负荷分配设计、对线路进行检查等。

如果断开后负载变频器还是过电流故障，说明变频器内部元件，如变频器电路故障，需要进一步检查维修。

如果断开负载后，过电流故障消失，应从电动机开始逐个回路检查，并且逐项实验，直至排除故障。

变频器发生过电流故障的原因可分为外部原因和变频器本身的原因两方面。

变频器中过电流保护的对象主要是指带有突变性质的、电流的峰值超过了变频器的容许值的情况。

由于变频器中电力电子开关元器件的过载能力比较差，因此变频器的过电流保护是至关重要的一环。

到目前为止，变频器的过电流保护已经十分完善。

①短路故障。

图7-3 变频器输出侧短路a．变频器短路故障经常在运行过程中发生，当复位后重新启动时，变频器调速系统中的升速变频器短路保护动作。

c．变频器自身工作的不正常，如逆变桥中某一桥臂的两个逆变器件在不断交替的工作过程中出现异常，使直流电压的正、负极间处于短路状态。

d．变频器的输出侧短路主要表现在变频器输出端到电动机之间的连接电缆发生相互短路或电动机内部发生短路。

当变频器短路保护动作并显示短路故障信息时，应先确认是否有短路故障。

在变频器复位后重新启动时，注意观察变频器电源输入端电压表指示的变化。

如果变频器的输出频率刚上升，则短路保护就立即动作。

变频器过电流故障报警原因分析变频器_软启动器

变频器过电流故障报警缘由分析 - 变频器_软启动器现象：过流（OC）：是变频器报警最为频繁的现象。

(1)重新启动时，一升速就跳闸。

这是过电流格外严峻的现象。

主要缘由有:负载短路，机械部位有卡住;逆变模块损坏;电动机的转矩过小等现象引起。

(2)上电就跳，这种现象一般不能复位，主要缘由有:模块坏、驱动电路坏、电流检测电路坏。

阀门进口泵工业洗衣机(3)重新启动时并不马上跳闸而是在加速时，主要缘由有:加速时间设置太短、电流上限设置太小、转矩补偿(V/F)设定较高。

实例：一台LG-IS3-43.7kW变频器一启动就跳“OC”分析与修理:打开机盖没有发觉任何烧坏的迹象，在线测量IGBT(7MBR25NF-120)基本推断没有问题，为进一步推断问题，把IGBT拆下后测量7个单元的大功率晶体管开通与关闭都很好。

3、故障处理：在测量上半桥的驱动电路时发觉有一路与其他两路有明显区分，经认真检查发觉一只光耦A3120输出脚与电源负极短路，更换后三路基本一样。

模块装上上电运行一切。

变频器的过电流跳闸又分短路故障、运行过程中跳闸和升、降速过程中跳闸等状况。

1. 短路故障（ 1 ）故障特点a ）第一次跳闸有可能在运行过程中发生，但如复位后再起动，则往往一升速就跳闸。

b ）具有很大的冲击电流，但大多数变频器已经能够进行爱护跳闸，而不会损坏。

由于爱护跳闸格外快速，难以观看其电流的大小。

（ 2 ）推断与处理第一步，首选要推断是否短路。

为了便于推断，在复位后再起动前，可在输入侧接入一个电压表，重新启动时，电位器从零开头缓慢旋动，同时，留意观看电压表。

假如变频器的输出频率刚上升就马上跳闸，且电压表的指针有瞬间回“ 0 ”的迹象，则说明变频器的输出端已经短路或接地。

其次步，要推断是在变频器内部短路，还是在外部短路。

这时，应将变频器输出端的接线脱开，再旋动电位器，使频率上升，如仍跳闸，说明变频器内部短路；如不再跳闸，则说明是变频器外部短路，应检查从变频器到电动机之间的线路，以及电动机本身。

变频器过电流跳闸和过载跳闸的原因分析

变频器过电流跳闸和过载跳闸的原因分析1.电源故障：变频器的电源电压可能不稳定或不足，导致变频器输出的电流过大，从而引起过电流跳闸。

电源故障可能包括电源线路短路、供电电源负荷过大等情况。

2.过载负载：当变频器驱动的负载超出其额定负载能力时，会导致变频器输出电流过大，从而引起过电流跳闸。

过载负载可能是由于负载本身的额定功率过大或运行时的负载突变引起的。

3.短路故障：当变频器输出线路短路时，会导致大电流通过短路点，从而引起过电流跳闸。

短路故障可能是由于变频器内部元件故障、线路连接不良或操作人员误操作导致的。

4.电机故障：如果驱动的电机存在故障，如转子短路、绕组损坏等，会导致驱动电机的负载异常增加，从而引起变频器输出电流过大，最终导致过电流跳闸。

另外，在实际的应用场景中，还可能存在一些其他原因导致变频器过电流跳闸和过载跳闸，如变频器参数不合理、环境温度过高、过电压等等。

为了防止过电流跳闸和过载跳闸的发生，我们可以采取以下措施：1.检查电源线路是否正常，确保电源电压稳定，电源线路连接良好。

2.对变频器的负载进行适当的计算和评估，确保其不超过变频器的额定负载能力。

3.定期检查变频器内部元件的运行状态，确保其正常工作。

4.配备适当的保护装置，如过载继电器、短路保护器等，及时切断电源供应，防止过电流跳闸和过载跳闸的发生。

5.采取合理的变频器参数设置，确保其在不同负载情况下能够稳定运行。

6.控制良好的环境温度，避免过热情况的发生，影响变频器的正常工作。

总结起来，变频器过电流跳闸和过载跳闸的原因可能有电源故障、过载负载、短路故障以及电机故障等多种因素。

为了避免这些故障的发生，需要从电源、负载和环境等方面综合考虑，并采取相应的措施加以防范。

英威腾变频器过流原因

英威腾变频器过流原因
1. 负载过重：当负载超出变频器的额定容量时，会导致输出电流过大，从而引发过流保护。

2. 短路故障：电机绕组或电缆出现短路，导致电流急剧增加，超过变频器的过流保护阈值。

3. 电机故障：电机绕组匝间短路、转子断条等故障会导致电机电流异常增大。

4. 参数设置不合理：变频器的参数设置不正确，如加速时间过短、转矩提升过大等，可能导致过流。

5. 变频器故障：变频器内部的功率模块、驱动电路等出现故障，也会引起过流保护。

6. 电源电压异常：电源电压过高或过低，可能导致变频器输出电流过大。

7. 外部干扰：电磁干扰、雷击等外部因素可能影响变频器的正常工作，导致过流。

当英威腾变频器出现过流故障时，应首先检查负载情况、电机和电缆的健康状况，确保其在正常范围内。

其次，检查参数设置是否合理，如有必要进行调整。

如果以上检查都正常，可能是变频器本身故障，需要进行维修或更换。

在处理过流故障时，务必遵循相关安全操作规程，以确保人身安全和设备的正常运行。

变频器启动和运行报过流故障分析

变频器启动和运行报过流故障分析启动报过流：
变频器在启动信号投入时，跳OC过流信号，这种情况往往是IGBT模块并没有损坏，而只是驱动电路存在异常使IGBT不能被良好驱动；有的是上电即跳OC信号，则可能是模块或驱动电路本身故障，输出电路检测电路本身故障，或者是具有其它运行会危及模块安全的因素（如过电压），当具有这种因素存在时，有的变频器处理的措施是，操作显示面板能调看和修改参数，但不能进行运行操作；有的则是干脆拒绝所有操作。

运行中报过流：
1、属于负载方面的异常：起动、运行、过程中都有可能报OC 故障，一般为负载过重，负载有堵转现象，变频器功率容量不足；
2、用户对变频器的运行参数调节不当，如对恒转矩负载错误设置为二次递减转矩负载，加、减速时间设置不当，尤其是对大惯性负载加、减速时间的设置。

或者是对停机方式的处理不当。

更有甚者，是对保护参数的误设，如对变频器或电机额定电流参数的误设（保护动作值小于额定电流值），使设备在额定电流以下竟出现频繁的过流报警停机，不能投入运行。

3、属于变频器本身的故障原因：往往为驱动电路的电源供电电
容失效造成驱动不足，使CPU接收到由驱动电路内部IGBT管压降检测电路报出的OC信号。

但三方面的原因可归纳为一点：运行状态中有严重过电流的情况发生，因而报出OC信号！。
