《道路勘测设计》第2章平面设计课后习题及答案
道路勘测设计 第二章道路平面设计3
R
0
]
y P R {1 cos[( LP LS 2) 180 R]}
基本形单曲线回旋线要素计算
（二）设置缓和曲线的圆曲线：基本型单曲线 3、加密桩点坐标计算： （1）缓和曲线段内坐标计算： 切线支距法：
LP x LP 2 40 R 2 LS
L y P 6 RLS
2.4 道路平面设计方法
三、平面设计一般规定与基本步骤
道路平面布置设计的步骤：
（1）根据道路的技术等级，根据《标准》JTG B01-2003和《规范》 JTG D20-2006查出设计速度、最小半径、缓和曲线最小长度、直线 段的最大最小长度等主要技术标准的规定值
（2）根据地形、地物条件确定控制因素
（三）复曲线设计：
3、卵形复曲线：
实际工程中，应尽量避免采用这种曲线
（三）复曲线设计：
3、卵形复曲线：
①复中设置缓和曲线的特点： 缓和曲线段两端点的 曲率半径分别与相应 圆的圆曲线半径一致
曲线定位桩点计算
FZ
较小半径圆曲线相对 于大半径圆曲线内移 一段距离
即复曲线中间缓和曲 线段被原公切点中分 缓和曲线段中点(FZ 点)通过内移距离(内 移值之差PF)的中心
Eh B
切线支距法： x q R sin
Lh
y P R (1 cos )
LP LS 180 [
LS 90 LS 0 (弧度) (度) 2R R
θ
LP LS / 2180
R
x q R sin[( LP LS 2) 180 R]
Eh ( R P) sec R(m) 2
Lh ( 2 0 )
道路勘测设计 第2章 平面设计 (第三版)
采用长的直线应注意的问题：
公路线形应与地形相适应，与景观相协调，直线的最大长度应有 所限制，当采用长的直线线形时，为弥补景观单调的缺陷，应结合 具体情况采取相应的技术措施。
（1）直线上纵坡不宜过大，易导致高速度。 （ 2 ）长直线尽头的平曲线，设置标志、增加路面抗滑性能。 （3）直线应与大半径凹竖曲线组合，视觉缓和。
不宜采用长直线
二. 最大直线长度问题：
《标准》规定：直线的最大与最小长度应有所限制。
德国：20V（m）。 前苏联：8km 美国：3mile（4.38km） 我国：暂无强制规定 景观有变化 ≧20V； <3KM 景观单调 ≦ 20V
公路线形设计不是在平面线形上尽量多采用直线，或者是必须 由连续的曲线所构成， 而是必须采用与自然地形相协调的线形。
式中：V——计算行车速度，（km/h）； μ——横向力系数；
ih——超高横坡度；
i1——路面横坡度。 不设超高时 ：
V2 R 127( －i1 )
1．横向力系数μ 对行车的影响及其值的确定：
（1）危及行车安全
汽车轮胎不在路面上滑移，要求：
h
与车速、路面种类及状态、轮胎状态等有关；
式中： ihmax——允许的超高值
h w ——一年四季中路面最小的横向摩阻系数
《标准》规定： 高速公路、一级公路：不应大于10%， 其它各级公路： 不应大于8%。 在积雪冰冻地区： 不宜大于6%。
（二）最小半径的计算
最小半径的实质：
①横向力u≦摩阻力φ h， ②乘车人感觉良好。
道路：路基、路面、桥梁、涵洞、隧道和沿线设施构成的 三维实体。
第2章道路平面设计
§2.2 圆曲线
1.概述
（1）圆曲线线形特征：
1）曲线上任意一点的曲率半径R=常数，故测设比缓 和曲线简便。
2）汽车在圆曲线上的行驶要受到离心力；在平曲线 上行驶时要多占路面宽。
3）视距条件差，容易发生交通事故。 4）较大半径的长缓圆曲线具有线形美观、顺适、行
车舒适等特点。故常采用。
2.2 圆曲线
3）超高坡度的确定（任意半径时）
各圆曲线半径所设置的超高坡度值应根据设
计速度、圆曲线半径、公路条件、自然条件等经
计算确定。
ic
V2 127R
纵向稳定性的保证
i0
tg0
l2 hg
分析式上面两式，一般l / hg接近1，而 Gk /G 远小于1
Gk l2
G
hg
即iφ<i0
汽车行驶的横向稳定性 汽车在平曲线上行驶时受力分析
F Gv 2 gR
式中： F —离心力 （N） R —平曲线半径 （m） V —汽车行驶速度 （m/s）
（3）地形条件特别困难不得已时，方可采用极限最 小半径；
（4）应同前后线形要素相协调，使之构成连续、均 衡的曲线线形
§2.3 弯道的超高与加宽
1.超高(superelevation)
（2）超高坡度
1）最大超高坡度（极限最小半径时）
由平曲线半径计算公式(3—1)可得
ic
V2 127R
(2.36)
§2.1 路线平面的基本线形
2.平面线形组成
哪一个最优？
§2.1 路线平面的基本线形
2.平面线形组成
③ 两侧地形过于空旷时，宜采取种植不同树 种或设置一定建筑物、 雕塑、广告牌 等措施，以
平面设计 道路勘测设计2(与“曲线”有关文档共9张)
《规范》规定可不设缓和曲线的情况： （1）在直线和圆曲线间，当圆曲线半径大于或等于《标准》规定 的“不设超高的最小半径”时； （2）半径不同的同向圆曲线间，当小圆半径大于或等于“不设超高的 最小半径”时；
（3）小圆半径大于表中所列半径，且符合下列条件之一时：
①小圆曲线按规定设置相当于最小回旋线长的回旋线时，其大 圆与小圆的内移值之差不超过。
3.4.3 缓和曲线的最小长度
▪ 1．离心加速度的变化率
▪ 汽车行驶在缓和曲线上，其离心加速度将随着缓和曲线曲率的变化而 变化，若变化过快，将会使旅客有不舒适的感觉。
▪ 离心加速度的变化率as： （离心加速度随时间的变化率）
a v2 as t Rt
在等速行驶的情况下： t Ls
v
as
v3 0.021V43
Δi——超高坡度与路拱坡度代数差（%）；
p ——超高渐变率，即旋转轴线与行车道外侧边缘线之间的相 对坡度。
第3页，共9页。
4. 视觉条件
在一般情况下，特别是当圆曲线半径较大时，车速较高时，应该使用 更长的缓和曲线。
回旋线参数表达式： A2 = R·Ls 根据国外经验，当使用回旋线作为缓和曲线时，回旋线参数A和 所连接的圆曲线应保持的关系式一般为：R/3≤A≤R 根据经验, 当R在100m 左右时, 通常取 A=R；如果R小于100m, 则选择 A等于R或大于R。反之, 在圆曲线较大时, 可选择A在R/3左右, 如R超过
（3）小圆半径大于表7. （3）按超高渐变率计算 《城规》制定了城市道路的最小缓和曲线长度，如表3-7。 一般认为当时，即可忽略缓和曲线。 （1）在直线和圆曲线间，当圆曲线半径大于或等于《标准》规定的“不设超高的最小半径”时； 汽车行驶在缓和曲线上，其离心加速度将随着缓和曲线曲率的变化而变化，若变化过快，将会使旅客有不舒适的感觉。 缓和曲线不管其参数如何，都不可使车辆在缓和曲线上的行驶时间过短而使司机驾驶操纵过于匆忙。 《规范》规定可不设缓和曲线的情况： 反之, 在圆曲线较大时, 可选择A在R/3左右, 如R超过了 3000m, A可以小于R/3。 《规范》规定可不设缓和曲线的情况： 汽车行驶在缓和曲线上，其离心加速度将随着缓和曲线曲率的变化而变化，若变化过快，将会使旅客有不舒适的感觉。
平面设计 考题(附答案)

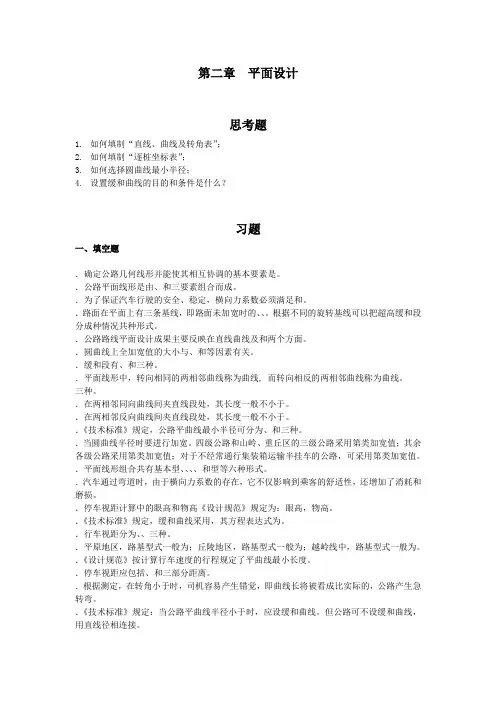

第二章平面设计思考题1.如何填制“直线、曲线及转角表”；2.如何填制“逐桩坐标表”；3.如何选择圆曲线最小半径；4.设置缓和曲线的目的和条件是什么？习题一、填空题．确定公路几何线形并能使其相互协调的基本要素是。
．公路平面线形是由、和三要素组合而成。
．为了保证汽车行驶的安全、稳定，横向力系数必须满足和。
．路面在平面上有三条基线，即路面未加宽时的、、。
根据不同的旋转基线可以把超高缓和段分成种情况共种形式。
．公路路线平面设计成果主要反映在直线曲线及和两个方面。
．圆曲线上全加宽值的大小与、和等因素有关。
．缓和段有、和三种。
．平面线形中，转向相同的两相邻曲线称为曲线, 而转向相反的两相邻曲线称为曲线。
三种。
．在两相邻同向曲线间夹直线段处，其长度一般不小于。
．在两相邻反向曲线间夹直线段处，其长度一般不小于。
．《技术标准》规定，公路平曲线最小半径可分为、和三种。
．当圆曲线半径时要进行加宽。
四级公路和山岭、重丘区的三级公路采用第类加宽值；其余各级公路采用第类加宽值；对于不经常通行集装箱运输半挂车的公路，可采用第类加宽值。
．平面线形组合共有基本型、、、、和型等六种形式。
．汽车通过弯道时，由于横向力系数的存在，它不仅影响到乘客的舒适性，还增加了消耗和磨损。
．停车视距计算中的眼高和物高《设计规范》规定为：眼高，物高。
．《技术标准》规定，缓和曲线采用，其方程表达式为。
．行车视距分为、、三种。
．平原地区，路基型式一般为；丘陵地区，路基型式一般为；越岭线中，路基型式一般为。
．《设计规范》按计算行车速度的行程规定了平曲线最小长度。
．停车视距应包括、和三部分距离。
．根据测定，在转角小于时，司机容易产生错觉，即曲线长将被看成比实际的，公路产生急转弯。
．《技术标准》规定：当公路平曲线半径小于时，应设缓和曲线。
但公路可不设缓和曲线，用直线径相连接。
．平曲线上的视距检查有两种方法，一是；另一是。
二、选择题.横向力系数的定义为( )．汽车所受到的横向力；．横向力与竖向力的比值；．横向力与垂向力的比值．当设计速度为60km／时，值取，超高横坡度采用，则圆曲线的一般最小半径值应为( )。
《道路勘测设计》第2章平面设计课后习题及答案
第二章平面设计 2-5.设某二级公路设计速度为80km/h ，路拱横坡为2%。
⑴试求不设超高的圆曲线半径及设置超高（% 8 i h =）的极限最小半径（μ值分别取0.035和0.15）。
⑵当采用极限最小半径时，缓和曲线长度应为多少（路面宽B=9 m,超高渐变率取1/150）？
解：⑴不设超高时：
2-6。
解:=p 考虑5JD 可能的曲线长以及相邻两个曲线指标平衡的因素，拟定5s L =60 m ，则有：
522460p R =,302
60m ==，"28'20695︒=α解得=5R 115.227m "00'54322︒=右α，
2-7、某山岭区公路，设计速度为40km/h,路线转角,'30291︒=右α
"00'3043︒=右α，1JD 至2JD 、2JD 到3JD 距离分别为458.96 m 、560.54 m 。
选定m L R S 6530011==，，试分别确定2JD 、3JD 的圆曲线半径和缓和曲线长度。
解：(1)1JD 曲线要素计算
587.024p 2s 0==R
l ，487.322402q 23s =-=R l l s ， 则m q P R T 63.1112tan )(1=++=α
由于6倍，即（2由于p =所以4倍，可（3由于L min 2JD .560按min L 反算半径：m 59.1980min =⋅=π
αR ，由于半径大于不设超高最小半径， 可不设缓和曲线，则m R L S 59.1980033==，。
道路勘测设计课后习题复习题参考答案(367)
《道路勘测设计》复习思考题第一章：绪论. 城市道路分为几类?答：快速路，主干路，次干路，支路。
. 公路工程建设项目一般采用几阶段设计?答：一阶段设计：即施工图设计，适用于技术简单、技术指导文件明确的小型建设项目。
两阶段设计：即初步设计和施工图设计，适用于一般建设项目。
三阶段设计：即初步设计、技术设计和施工图设计，适用于技术复杂、基础资料缺乏和不足的建设项目或建设项目中的个别路段、特大桥互通式立体交叉、隧道等。
. 道路勘测设计的研究方法答：先对平、纵、横三个基本几何构成分别进行讨论，然后以汽车行驶特性和自然条件为基础，把他们组合成整体综合研究，以实现空间实体的几何设计。
. 设计车辆设计速度.答：设计车辆：指道路设计所采用的具有代表性车辆。
设计速度：指当天气条件良好、交通密度小、汽车运行只受道路本身条件的影响时，中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。
.自然条件对道路设计有哪些影响？答：主要影响道路等级和设计速度的选用、路线技术指导文件的确定、路线平纵横的几何形状、桥隧等构造物的位置和规模、工程数量和造价等。
第二章：平面设计. 道路的平面、纵断面、横断面。
答：路线在水平面上的投影称作路线的平面，沿中线竖直剖切再行展开则是路线的纵断面，中线上任一点法向切面是道路在该点的横断面。
. 为何要限制直线长度？答：在地形起伏较大地区，直线难与地形相适应，产生高填深挖，破坏自然景观，运用不当会影响线形的连续性，过长会使驾驶员感到单调、疲惫急躁，不利于安全行驶。
. 汽车的行驶轨迹特征。
答：轨迹是连续的，曲率是连续的饿，曲率变化率是连续的。
. 公路的最小圆曲线半径有几种？分别在何种情况下使用。
答：极限最小半径，特殊困难情况下使用，一般不轻易使用。
一般最小半径，通常情况下使用。
不设超高的最小半径，在不必设置超高就能满足行驶稳定性的圆曲线使用。
. 平面线形要素及各要素的特点。
答：直线，圆曲线，缓和曲线。
6.缓和曲线的作用，确定其长度因素。
道路勘测设计(杨少伟)课后答案(最全的版本)-第三版
课后习题参考答案第二章 汽车行驶特性2.1 已知某条道路的滚动阻力系数为0.015，如果东风EQ －140型载重汽车装载90％时，挂IV 档以30km/h 的速度等速行驶，试求（1）H ＝0，（2）H =1500m 海拔高度上所能克服的最大坡度。
解：f ＝0.015，G /G ′＝1/0.9，负荷率取为：U ＝90％，则 海拔0m 时，海拔系数ξ＝1.0，λ＝（ξ G /G ′）＝1.111 海拔1500m 时，海拔系数ξ＝（1-2.26×105×1500）5.3＝0.833，λ＝0.925 IV 档时，36T max N 32N M 17.036()P =+=7.875710(-)21.15Ug h M M K A G g n n -⎡⎤-⋅--⨯⎢⎥⎣⎦24T Mmax N 2N M 5.305Q =() 2.917510(-)Ug h n M M r G n n --=⨯2-2max max 2-[-] 5.532210(-)N T M N M V M Ugh W M n rG n n ==⨯ 2 5.699%D PV QV W =++=H =0时，000arcsin0.04832.77tan 4.839%i αα=====故：同理：H ＝1500时，1500150015002.162tan 3.775%i αα===故：2.3 假定某弯道的最大横向力系数为0.10，则：（1） 当R =500m ，i h ＝5％时，允许最大车速为多少？（2） 当V ＝80km/h ，i h ＝－2%（反超高）时，平曲线半径至少应为多大？ 解；由2h =127V i Rμ-，（1）97.6km /h V ===（2）2280629.92m 127()127(0.100.02)h V R i μ===+⨯- 2.4 设某条道路规定的最大纵坡为5%，当汽车以80km/h 的车速在半径为250m 、超高横坡度为8%的平曲线上行驶时，求折减后的最大纵坡度。
道路勘测平面设计题目答案
2-1汽车行驶轨迹有哪些特征？道路平面线形由哪些要素组成？【答】汽车行驶轨迹的特性有：①连续而且圆滑的，②曲率是连续的，③曲率变化率是连续的。
道路平面线形要素有直线、园曲线和缓和曲线三要素。
2-2为何要限制直线的长度？答：在道路平而线形设计，一般应根据沿线地形、地物条件，驾驶员的视觉、心理感受以及保证行车安全等因素，合理布设直线路段，对宜线的最大长度和最小长度应有所限制。
2-3.公路最小圆曲线半径有几种？分别在何情况下使用？答：三种。
分别是极限最小半径；一般最小半径：不设超高最小半径。
极限最小半径：是路线设计中的极限值，是在特殊困难条件下不得已才使用的，一般不轻易采用。
一般最小半径：是在通常情况下推荐采用的最小半径。
一是考虑汽车在这种圆曲线上以设讣速度或以接近设计速度行驶时，旅客有充分的舒适感：二是考虑在地形比较复杂的情况下不会过多增加工程虽:。
不设超髙最小半径：当圆曲线半径比较大时，离心力彫响较小，路而摩擦阻力可保证汽车有足够的稳左性，这时可不设超髙，设豊于直线段上相同的双向横坡路拱形式。
因此，不设超高最小半径是指不必设巻超高就能满足行驶稳沱性的圆曲线最小半径。
2-4.缓和曲线的作用是什么？确定其长度应考虑哪些因素？答：作用：1、曲率连续变化，便于车辆遵循2、离心加速度逐渐变化，旅客感觉舒服3、超髙及加宽逐渐变化，行车更加平稳4、与圆曲线配合，增加线形美观因素：1、旅客感觉舒适2、超髙渐变率适中3、行驶时间不过短2-5.设某二级公路设计速度为80knVh,路拱横坡为2%。
（1）试求不设超高的平曲线半径及设置超髙4=8%）的极限最小半径（分別取0.035和0.15）o（2）（2）当采用极限最小半径时，缓和曲线长度应为多少（路面宽B=9m,超高渐变率取1/150） ?解：（1）不设超髙时（反超高，陰=一2%）：Rmin='/127 （p+//r） = 802/[127x（0.035-0.02）]=3359.58 m,规中取3350m。
道路勘测设计课后习题复习题参考答案
《道路勘测设计》复习思考题第一章：绪论2. 城市道路分为几类?答：快速路，主干路，次干路，支路。
3. 公路工程建设项目一般采用几阶段设计?答：一阶段设计：即施工图设计，适用于技术简单、方案明确的小型建设项目。
两阶段设计：即初步设计和施工图设计，适用于一般建设项目。
三阶段设计：即初步设计、技术设计和施工图设计，适用于技术复杂、基础资料缺乏和不足的建设项目或建设项目中的个别路段、特大桥互通式立体交叉、隧道等。
4. 道路勘测设计的研究方法答：先对平、纵、横三个基本几何构成分别进行讨论，然后以汽车行驶特性和自然条件为基础，把他们组合成整体综合研究，以实现空间实体的几何设计。
5. 设计车辆设计速度.答：设计车辆：指道路设计所采用的具有代表性车辆。
设计速度：指当天气条件良好、交通密度小、汽车运行只受道路本身条件的影响时，中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。
6.自然条件对道路设计有哪些影响？答：主要影响道路等级和设计速度的选用、路线方案的确定、路线平纵横的几何形状、桥隧等构造物的位置和规模、工程数量和造价等。
第二章：平面设计1. 道路的平面、纵断面、横断面。
答：路线在水平面上的投影称作路线的平面，沿中线竖直剖切再行展开则是路线的纵断面，中线上任一点法向切面是道路在该点的横断面。
2. 为何要限制直线长度？答：在地形起伏较大地区，直线难与地形相适应，产生高填深挖，破坏自然景观，运用不当会影响线形的连续性，过长会使驾驶员感到单调、疲惫急躁，不利于安全行驶。
3. 汽车的行驶轨迹特征。
答：轨迹是连续的，曲率是连续的饿，曲率变化率是连续的。
4. 公路的最小圆曲线半径有几种？分别在何种情况下使用。
答：极限最小半径，特殊困难情况下使用，一般不轻易使用；一般最小半径，通常情况下使用；不设超高的最小半径，在不必设置超高就能满足行驶稳定性的圆曲线使用。
5. 平面线形要素及各要素的特点。
答：直线，圆曲线，缓和曲线。
道路勘测设计课后习题复习题参考答案
《道路勘测设计》复习思考题第一章：绪论2. 城市道路分为几类?答：快速路，主干路，次干路，支路。
3. 公路工程建设项目一般采用几阶段设计?答：一阶段设计：即施工图设计，适用于技术简单、方案明确的小型建设项目。
两阶段设计：即初步设计和施工图设计，适用于一般建设项目。
三阶段设计：即初步设计、技术设计和施工图设计，适用于技术复杂、基础资料缺乏和不足的建设项目或建设项目中的个别路段、特大桥互通式立体交叉、隧道等。
4. 道路勘测设计的研究方法答：先对平、纵、横三个基本几何构成分别进行讨论，然后以汽车行驶特性和自然条件为基础，把他们组合成整体综合研究，以实现空间实体的几何设计。
5. 设计车辆设计速度.答：设计车辆：指道路设计所采用的具有代表性车辆。
设计速度：指当天气条件良好、交通密度小、汽车运行只受道路本身条件的影响时，中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。
6.自然条件对道路设计有哪些影响？答：主要影响道路等级和设计速度的选用、路线方案的确定、路线平纵横的几何形状、桥隧等构造物的位置和规模、工程数量和造价等。
第二章：平面设计1. 道路的平面、纵断面、横断面。
答：路线在水平面上的投影称作路线的平面，沿中线竖直剖切再行展开则是路线的纵断面，中线上任一点法向切面是道路在该点的横断面。
2. 为何要限制直线长度？答：在地形起伏较大地区，直线难与地形相适应，产生高填深挖，破坏自然景观，运用不当会影响线形的连续性，过长会使驾驶员感到单调、疲惫急躁，不利于安全行驶。
3. 汽车的行驶轨迹特征。
答：轨迹是连续的，曲率是连续的饿，曲率变化率是连续的。
4. 公路的最小圆曲线半径有几种？分别在何种情况下使用。
答：极限最小半径，特殊困难情况下使用，一般不轻易使用；一般最小半径，通常情况下使用；不设超高的最小半径，在不必设置超高就能满足行驶稳定性的圆曲线使用。
5. 平面线形要素及各要素的特点。
答：直线，圆曲线，缓和曲线。
道路勘测设计杨少伟课后答案最全的版本第三版
道路勘测设计杨少伟课后答案最全的版本第三版课后习题参考答案第二章 汽车行驶特性2.1 已知某条道路的滚动阻力系数为0.015，如果东风EQ －140型载重汽车装载90％时，挂IV 档以30km/h 的速度等速行驶，试求（1）H ＝0，（2）H =1500m 海拔高度上所能克服的最大坡度。
解：f ＝0.015，G /G ′＝1/0.9，负荷率取为：U ＝90％，则海拔0m 时，海拔系数ξ＝1.0，λ＝（ξ G /G ′）＝1.111海拔1500m 时，海拔系数ξ＝（1-2.26×105×1500）5.3＝0.833，λ＝0.925IV 档时，36T max N 32N M 17.036()P =+=7.875710(-)21.15Ug h M M K A G g n n -⎡⎤-⋅--⨯⎢⎥⎣⎦24T Mmax N 2N M 5.305Q =() 2.917510(-)Ug h n M M r G n n --=⨯ 2-2max max 2-[-] 5.532210(-)N TMN M V M Ugh W M n rG n n ==⨯2 5.699%D PV QV W =++=H =0时，222220001.111 5.699100.0151 1.111(5.66910)0.015arcsin0.04832.77tan 4.839%i αα--⨯⨯-⨯-⨯⨯+=====故：同理： H ＝1500时，1500150015002.162tan 3.775%i αα===故：2.3 假定某弯道的最大横向力系数为0.10，则： （1） 当R =500m ，i h ＝5％时，允许最大车速为多少？（2） 当V ＝80km/h ，i h ＝－2%（反超高）时，平曲线半径至少应为多大？ 解；由2h=127Vi Rμ-， （1）127()127(0.100.05)50097.6km /hh V i R μ=+⋅=⨯+⨯=（2）2280629.92m127()127(0.100.02)h V R i μ===+⨯-2.4 设某条道路规定的最大纵坡为5%，当汽车以80km/h 的车速在半径为250m 、超高横坡度为8%的平曲线上行驶时，求折减后的最大纵坡度。
道路勘测设计(杨少伟)课后答案(最全的版本)-第三版
课后习题参考答案第二章 汽车行驶特性2.1 某条道路的滚动阻力系数为0.015，如果东风EQ －140型载重汽车装载90％时，挂IV 档以30km/h 的速度等速行驶，试求〔1〕H ＝0，〔2〕H =1500m 海拔高度上所能克制的最大坡度。
解：f ＝0.015，G /G ′＝1/0.9，负荷率取为：U ＝90％，那么 海拔0m 时，海拔系数ξ＝1.0，λ＝〔ξ G /G ′ 海拔1500m 时，海拔系数ξ＝〔1-2.26×105×1500〕＝0.833，λ IV 档时，36T max N 32N M 17.036()P =+=7.875710(-)21.15Ug h M M K A G g n n -⎡⎤-⋅--⨯⎢⎥⎣⎦24T Mmax N 2N M 5.305Q =() 2.917510(-)Ug h n M M r G n n --=⨯2-2max max 2-[-] 5.532210(-)N TMN M V M Ugh W M n rG n n ==⨯ 2 5.699%D PV QV W =++=H =0时，000arcsin0.04832.77tan 4.839%i αα=====故：同理：H ＝1500时，1500150015002.162tan 3.775%i αα===故：2.3 假定某弯道的最大横向力系数为0.10，那么：（1） 当R =500m ，i h ＝5％时，允许最大车速为多少？（2） 当V ＝80km/h ，i h ＝－2%〔反超高〕时，平曲线半径至少应为多大？ 解；由2h =127V i Rμ-，〔1〕97.6km /h V ===〔2〕2280629.92m 127()127(0.100.02)h V R i μ===+⨯- 2.4 设某条道路规定的最大纵坡为5%，当汽车以80km/h 的车速在半径为250m 、超高横坡度为8%的平曲线上行驶时，求折减后的最大纵坡度。
长安大学道路勘测设计第二章平面设计
一、路线的相关概念
第一节 概 述
道路：一条三维空间的实体，是由路基、路面、桥梁、涵洞、隧道等组成的空间带状构造物。 路线：道路中线的空间位置。 线形：道路中心线的立体形状。 路线平面：路线在水平面上的投影。 路线纵断面：沿中线竖直剖切再行展开的断面（展开是指展开平面、纵坡不变）。 路线横断面：中线上任一点的法向切面。 路线设计：确定路线空间位置和各部分的几何尺寸。
城镇及其近郊道路，或以直线为主体进行规划的地区； 长大桥梁、隧道等构造物路段； 路线交叉点及其附近； 双车道公路提供超车的路段。
地带；
二、直线的运用
三.直线设计及计算
实地定交点: 选线人员根据道路等级和地形条件定出一系列直线，相邻两直线相交得到各个交点(JD1、JD2、…)，通过测量交点的距离，确定交点之间的关系；或通过测量交点与导线点的坐标关系，确定交点坐标，再根据相邻交点坐标算出交点偏角和距离。
相邻两曲线之间应有一定长度的直线，这个直线是指前一曲线的终点（HZ或YZ）到后一曲线的起点（ZH或ZY）之间的长度。 同向曲线间的直线最小长度 同向曲线：是指两个转向相同的相邻曲线之间连以直线而形成的平面线形。 断背曲线：同向曲线间连以短的直线。
1
直线的最小长度
2
当直线较短时，在视觉上容易形成直线与两端曲线构成反弯的错觉； 当直线过短甚至把两个曲线看成是一个曲线。
增加驾驶操纵的困难 要求μ<0.3。
三、圆曲线半径及圆曲线长度
（3）增加燃料消耗和轮胎磨损 μ的存在使车辆的燃油消耗和轮胎磨损增加。横向力系数 为μ＝0.2时，其燃料消耗 与轮胎磨损 分别比μ＝0时多20％和近3倍。 （4）行旅不舒适 当μ超过一定数值时，驾驶者在曲线行驶中驾驶紧张，乘客感到不舒适。 μ ＜0.1～0.15间，舒适性可以接受。 综上所述对行车的安全、经济与舒适方面的要求，最大横向力系数采用：
道路勘测设计各章习题及答案
-可编辑修改-第一章 绪论一、填空题1、现代交通运输由（ ）、（ ）、（ ）、航空、管道等五种运输方式组成。
2、根据我国高速公路网规划，未来我国将建成布局为“7918”的高速公路网络。
其中“7918”是指（ ）、（ ）、（ ）。
3、《公路工程技术标准》（JTG B01—2003）规定：公路根据功能和适应的交通量分为（ ）、（ ）、（ ）、（ ）、（ ）五个等级。
4、各级公路能适应的年平均日交通量均指将各种汽车折合成（ ）的交通量。
5、高速公路为专供汽车（ ）、（ ）行驶并应（ ）出入的多车道公路。
6、高速公路和具有干线功能的一级公路的设计交通量应按（ ）年预测；具有集散功能的一级公路和二、三级公路的设计交通量应按（ ）年预测。
7、设计交通量预测的起算年应为该项目可行性研究报告中的（ ）通车年。
8、我国《公路工程技术标准》将设计车辆分为（ ）、（ ）和（ ）三种。
9、设计速度是确定公路（ ）的最关键参数。
10、《公路工程技术标准》（JTG B01—2003）将公路服务水平划分为（ ）级。
其中高速、一级公路以（ ）作为划分服务水平的主要指标，设计时采用（ ）级。
11、《公路工程技术标准》（JTG B01—2003）规定二、三级公路以（ ）和（ ）作为划分服务水平的主要指标，设计时采用（ ）级。
12、公路勘测设计的阶段可根据公路的性质和设计要求分为（ ）、（ ）和（ ）三种。
二、选择题1、高速公路和一级公路容许的交通组成是（ ）。
混合交通行专供小客车行驶 C 混合交通行A 专供汽车行驶B 专供小客车行驶驶2、《公路工程技术标准》中规定的各级公路所能适应的交通量是指（ ）。
日平均小时交通量 C最大交通量A 年平均昼夜交通量B 日平均小时交通量3、公路设计交通量是指（ ）。
A 公路设计时的交通量 B公路竣工开放交通时的交通量 C设计年限末的交通量4、双车道二级公路应能适应将各种汽车折合成小客车的年平均日交通流量为（ ）。
道路勘测平面设计题目答案
道路勘测设计题库练习及答案1.汽车行驶轨迹有哪些特征？道路平面线形由哪些要素组成？【答】汽车行驶轨迹的特性有：①连续而且圆滑的，②曲率是连续的，③曲率变化率是连续的。
道路平面线形要素有直线、园曲线和缓和曲线三要素。
2. 为何要限制直线的长度？答；在道路平面线形设计，一般应根据沿线地形、地物条件，驾驶员的视觉、心理感受以及保证行车安全等因素，合理布设直线路段，对直线的最大长度和最小长度应有所限制。
3. 公路最小圆曲线半径有几种？分别在何情况下使用？答：三种。
分别是极限最小半径；一般最小半径；不设超高最小半径。
极限最小半径：是路线设计中的极限值，是在特殊困难条件下不得已才使用的，一般不轻易采用。
一般最小半径：是在通常情况下推荐采用的最小半径。
一是考虑汽车在这种圆曲线上以设计速度或以接近设计速度行驶时，旅客有充分的舒适感；二是考虑在地形比较复杂的情况下不会过多增加工程量。
不设超高最小半径：当圆曲线半径比较大时，离心力影响较小，路面摩擦阻力可保证汽车有足够的稳定性，这时可不设超高，设置于直线段上相同的双向横坡路拱形式。
因此，不设超高最小半径是指不必设置超高就能满足行驶稳定性的圆曲线最小半径。
4. 缓和曲线的作用是什么？确定其长度应考虑哪些因素？答：作用：1、曲率连续变化，便于车辆遵循2、离心加速度逐渐变化，旅客感觉舒服3、超高及加宽逐渐变化，行车更加平稳4、与圆曲线配合，增加线形美观因素：1、旅客感觉舒适2、超高渐变率适中3、行驶时间不过短5. 设某二级公路设计速度为80km/h，路拱横坡为2％。
试求不设超高的平曲线半径及设置超高（h i＝8％）的极限最小半径（分别取0.035和0.15）。
（2）当采用极限最小半径时，缓和曲线长度应为多少（路面宽B=9m ，超高渐变率取1/150）？解：（1）不设超高时（反超高，h i =－2%）： R min ＝2v /127（µ+h i ）＝280/[127×(0.035－0.02)]＝3359.58 m ，规范中取3350m 。
2第二章道路勘测设计
第六节
平面设计成果
一、直线曲线转角表 通过测角、量中线、配半径后的成果，反映设计者对 平面线形的布置意图，绘制平面图的依据。 内容： 1、交点号： JD12 2、交点桩号： K3+254 3、偏角值：α左=32°34′58″；α右=27°56′13″
4、曲线要素： 曲线半径 R ； 缓和曲线参数A2=R×LS； 缓和曲线长度LS (由计算或查表取得)；
α
hc
iF
Lc
B
ic i hc
（三）超高的构成
1、绕内边缘转（新建路）
2、绕中轴转（改建路）
二、弯道加宽(P36)
因弯道行驶时占路宽比直线宽，因此在弯道部分路基应加宽。 （一）加宽值计算 单车道：e=R- R 2 L2 R—平曲线半径 L—前保险杠到后轴的距离 R2-L2= R2+e2-2Re 由于2Re>> e2，因此略去e2 得e= L2/2R 考虑汽车的摆动幅度，在弯道上加宽。
（二）超高缓和段
1、边轴旋转法 超高缓和段LC=BiC/iF iC=tgα=hC/B ic——超高横坡度 i——路拱坡度 2、中轴旋转法 iF= hC/LC ，LC= hC/iF 因 hC=Bi/2+ BiC/2 得：LC=（B/2）×（iC+i）/iF iF 平区—1%；重区—2% 超高渐变率(P33) 边转与中转相比：LC边>LC中 LC采用5的倍数，不小于10M
（3）错车视距SZ （4）超车视距Sq （5）避让障碍视距S
二、视距标准
1、停车视距：
L1 Ss L0
S停=L1+SS+L0=Vt/3.6+V2K/254(Φ+i)+L0 V—Km/h t—S K—制动器使用系数1.2-1.4 Φ—纵向附着系数 i—纵坡度 上坡“+”下坡“-” V 120 Φ 0.29 计算完取整 平 110 100 0.31 80 60 50 0.31 0.33 0.35 二 重 40 平 75 三 重 30 平 40 40 0.38 30 0.44 四 重 20 20 0.44
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章 平面设计
2-5.设某二级公路设计速度为80km/h ，路拱横坡为2%。
⑴试求不设超高的圆曲线半径及设置超高（% 8 i h =）的极限最小半径（μ值分别取0.035和0.15）。
⑵当采用极限最小半径时，缓和曲线长度应为多少（路面宽B = 9 m ,超高渐变率取1/150）？
解：⑴不设超高时：
）（h V R i 1272+=μ＝0.02)]
-(0.035[127802
⨯＝3359.58 m ， 教材P36表2-1中，规定取2500m 。
设超高时：
）（h V R i 1272+=μ＝0.8)]
(0.15[127802
+⨯＝219.1 m ， 教材P36表2-1中，规定取250m 。
⑵当采用极限最小半径时,以内侧边缘为旋转轴,由公式计算可得： 缓和曲线长度：=∆=p
i B L '150/1%2%89）（+⨯=135 m 2-6 某丘陵区公路，设计速度为40km/h ，路线转角"38'04954︒=α，4JD 到5JD 的距离D=267.71m 。
由于地形限制，选定=4R 110m ，4s L =70m ，试定5JD 的圆曲线半径5R 和缓和曲线长5s L 。
解:由测量的公式可计算出各曲线要素：
π
δπβ︒•=︒•=-==1806,18022402m ,240000200032R l R l R l l R l p ， R T l R L m p R T -=+︒
-=+•+=2q 2180)2(,2tan )(00，πβαα 解得：p=1.86 m , q = 35 m , =4T 157.24 m ,
则=5T 267.71-157.24 = 110.49 m
考虑5JD 可能的曲线长以及相邻两个曲线指标平衡的因素，拟定5s L =60 m ，
则有：522460p R = ,302
60m ==，"28'20695︒=α 解得=5R 115.227m 2-7、某山岭区公路，设计速度为40km/h ,路线转角 "00'54322︒=右α ，"00'3043︒=右α ，1JD 至2JD 、2JD 到3JD 距离分别为458.96 m 、560.54 m 。
选定m L R S 6530011==，，试分别确定2JD 、3JD 的圆曲线半径和缓和曲线长度。
解：(1) 1JD 曲线要素计算
587.024p 2s 0==R l ， 487.322402q 2
3s =-=R l l s ， 则m q P R T 63.1112tan )(1=++=α
由于1JD 与2JD 是同向曲线，查《规范》可知，同向曲线之间的直线段长度至少为设计速度的6倍，即m 360660=⨯，此时036063.11196.4582<--=T 所以这样设置不可行，所以只能减少直线段的长度。
（2） 2JD 曲线拟定
由于2JD 与1JD 的转角接近，所以在根据《规范》拟定m L R 803002S 2==，,则计算可得：889.0p =，40q =，m T 84.1282= 所以2JD 与1JD 之间的直线段长度为 m 49.21884.12863.11196.458=--接近速度的4倍，可以接受。
（3） 3JD 曲线拟定
由于3JD 是小偏角，根据《规范》可得，所需曲线最小长度为： m L 555.1555.4700700
min ===α，则切线长m 7.772
3=≈L T 2JD 与3JD 为反向曲线，
由《规范》可得，直线段最小为速度的2倍，即120m,则有354m 77.7-128.84-54.560=，显然满足曲线的要求。
按min L 反算半径：m 59.1980180min =⋅⨯=π
αL R ，由于半径大于不设超高最小半径， ,'30291︒=右α
可不设缓和曲线，则m R L S 59.1980033==，。
