CL818C7低压载波集中器用户手册
CHL064-1j集中器用户手册
支持1路以太网口，计费主站可以通过TCP/IP协议访问；
支持1路GPRS，计费主站可以通过GPRS方式访问；
具有1路红外通讯口，用于现场维护或现场抄表。
6
内置可移动式电子盘（容量32M～1G），能存储全电子电能表的各种类型电能数据和瞬时量数据以及失压断相数据等；存储周期1min～60min灵活设置；停电或出现故障时，可以从存储卡中读出数据。文件格式和Windows完全兼容，可以很容易地进行拷贝；掉电后数据卡中的数据保持10年以上。
图3 电表与集中器连线
如图3，将各只电能表RS485口的A端并联在一起，最后与集中器一个RS485口的“A”端相接，将电能表RS485口的B端并联在一起，与集中器该RS485口的“B”端相接。
注意：
建议每条RS485总线上连接相同规约种类的电能表，并且每条总线上所接的表计尽量少，以提高集中器的抄表效率；
485－1灯：RS485口1发送/接收指示；
485－2灯：RS485口2发送/接收指示；
485－3灯：RS485口3发送/接收指示；
485－4灯：RS485口4发送/接收指示；
485－5灯：RS485口5发送/接收指示；
485－6灯：RS485口6发送/接收指示；
MDM1灯：MODEM1口通讯指示；
（3）设置参数：
1)建立子站及添加处理器；
2)给下行通道端口（RS485口）添加连接，设置通讯规约等参数；
3)分别添加各下行端口表计设备及编辑数据库；
4)上行通道端口（MODEM、网络、RS232）属性设置、添加连接，设置通讯规约等参数；
5)添加上行设备及发送参数设置；
6)连好维护线路，设好维护笔记本电脑的通信参数，并确认是否建立通讯；
用户手册-II型集中器
智能数据网关II型用户手册2015‐08‐13智能数据网关 （ II型 ）1.概述本产品是我公司根据多年从事电力行业用电信息采集相关产品研发及现场调试经验而设计出来的适合智能电网用电信息采集系统相关产品现场管理、远程调试、故障诊断的多功能设备。
2.遵循标准¾《QGDW 1375.2‐2013集中器型式规范》¾《QGDW 1376.1‐2013主站与采集终端通信协议》¾《QGDW 1376.2‐2013 集中器本地通信模块接口协议》¾《QGDW 1376.3‐2013远程通信模块接口协议》¾《QGDW 1364‐2013 单相智能电能表技术规范》¾《QGDW 1355‐2013单相智能电能表形式规范》¾《QGDW 1365‐2013智能电能表信息交换安全认证技术规范》¾《DL/T645‐2007通讯规约通信规约》¾《DL/T645‐1997通讯规约通信规约》3.技术参数¾CPU芯片：ARM9，主频140MHz；¾规格：160mm ×112mm × 71mm；¾电源：交流220V供电；¾时钟电池：断电后可保持网关时钟5年工作正常；¾存储器：32 M FLASH空间；¾工作环境：‐40℃～70℃，相对湿度<95% ；¾3路485通信口，其中一路是维护口，另外两路通信口可支持20只485电能表；¾支持U盘和远程升级，远程升级时间小于10分钟；¾交采电压测量精度0.5级；¾遵循标准：下行规约遵循DLT645‐2007，DLT645‐1997；标准Modbus RTU 规约；上行规约遵循Q/GDW 1376.1—2009，Q/GDW 1376.1—2013及IEC62056（DLMS/COSEM）；4.尺寸5.外部接口【主接线端子】 【辅助端子】6.状态指示【状态指示灯】运行灯运行状态指示灯，红色，灯常亮表示终端主CPU正常运行，但未和主站建立连接，灯亮1s 灭1s交替闪烁表示终端正常运行且和主站建立连接；告警灯告警状态指示，红色，灯亮1s灭1s交替闪烁表示终端告警远程灯远程通信状态指示灯，红、绿双色，红灯闪烁表示终端远程通道接受数据，绿灯闪烁表示终端远程通道发送数据；本地灯本地通信状态指示灯，红、绿双色，红灯少说表示终端本地通道接受数据，绿灯闪烁表示终端本地通道发送数据；在线灯远程通道在线指示灯，绿色，灯亮表示终端远程通道在线，灯灭表示终端远程通道不在线；信号强度灯远程通道信号强度指示灯，红、绿双色，红色等亮时表示信号强度最差，红、绿灯都亮时表示信号强度中等，绿色等亮时表示信号强度最好。

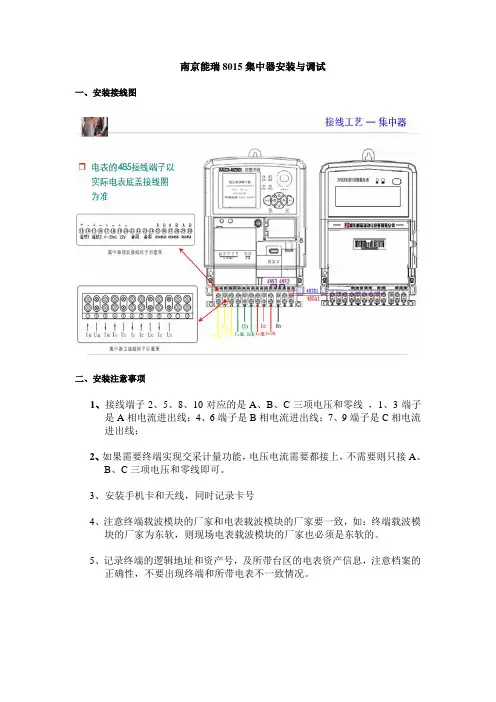

南京能瑞低压集中器调试资料8015全载波
南京能瑞8015集中器安装与调试一、安装接线图二、安装注意事项1、接线端子2、5、8、10对应的是A、B、C三项电压和零线，1、3端子是A相电流进出线；4、6端子是B相电流进出线；7、9端子是C相电流进出线；2、如果需要终端实现交采计量功能，电压电流需要都接上，不需要则只接A、B、C三项电压和零线即可。
3、安装手机卡和天线，同时记录卡号4、注意终端载波模块的厂家和电表载波模块的厂家要一致，如：终端载波模块的厂家为东软，则现场电表载波模块的厂家也必须是东软的。
5、记录终端的逻辑地址和资产号，及所带台区的电表资产信息，注意档案的正确性，不要出现终端和所带电表不一致情况。
三、主站建档在朗新186系统中建档，不做赘述，可以联系主站厂家。
四、主站调试在朗新186系统中建完档以后，同步到《用户用电信息采集系统》，从主站下发测量点配置信息，具体如何下发可以联系主站厂家。
通讯端口：31：表示载波（小无线）通讯协议：1：DL/T 645-199730：DL/T 645-2007（最多）2：交流采样装置通信协议通讯速率：DL/T 645-1997，1200DL/T 645-2007，2400用户大类：0：缺省值1：大型专变用户2：中小型专变用户3：三相一般工商业用户4：单相一般工商业用户5：居民用户（典型配置）6：公用配变考核计量点用户小类：0：缺省值1：单相智能电能表用户（典型配置）2：三相智能电能表用户重点用户：0：非重点用户（典型配置）1：重点用户五、下发任务下发日冻结任务和其它任务，具体下发哪些任务要结合当地的考核数据项来定，或者联系主站厂家。
六、现场终端档案读取（或者档案可以从主站导出来）主站导档案比较快捷，以下是从现场终端借助掌机导取档案步骤：1、新建终端开机—程序—确认—<gw376>—确认—终端参数—确认—确认—终端档案—确认，进入如下画面：然后进行终端信息输入：终端名称：输入终端逻辑地址行政区划：终端面板上的逻辑地址前四位终端地址：终端面板上的逻辑地址后四位输完之后点击确认—退出—退出—退出2、查询测量点档案库存开机—程序—确认—<gw376>—确认—电表参数—确认—终端列表—确认—选择对应台区终端—确认—电表参数—确认—查询测量点档案库存—确认—完成后点击13、查询测量点数据库存开机—程序—确认—<gw376>—确认—电表参数—确认—终端列表—确认—选择对应台区终端—确认—电表参数—确认—查询测量点数据库存—确认。

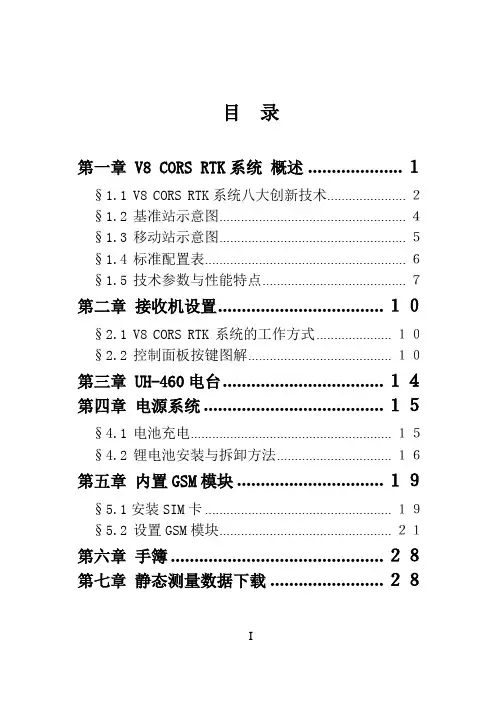

V8 CORS RTK 系统操作说明书
目录第一章 V8 CORS RTK系统概述 .................... １§1.1V8CORS RTK系统八大创新技术...................... ２§1.2基准站示意图.................................................... ４§1.3移动站示意图.................................................... ５§1.4标准配置表........................................................ ６§1.5技术参数与性能特点........................................ ７第二章接收机设置................................... １０§2.1V8CORS RTK系统的工作方式..................... １０§2.2控制面板按键图解........................................ １０第三章 UH-460电台.................................. １４第四章电源系统 ...................................... １５§4.1电池充电........................................................ １５§4.2锂电池安装与拆卸方法................................ １６第五章内置GSM模块 ............................... １９§5.1安装SIM卡 .................................................... １９§5.2设置GSM模块................................................ ２１第六章手簿 ............................................. ２８第七章静态测量数据下载 ........................ ２８I§7.1V8U盘式数据下载 ....................................... ２８§7.2V8静态文件管理软件................................... ２９第八章作业模式 ...................................... ３１§8.1使用UH-460电台作业 .................................. ３１§8.2使用内置GSM数据链作业 ............................ ３２§8.3水上测量........................................................ ３３§8.4双频静态测量................................................ ３５II第一章V8 概述第一章 V8 CORS RTK系统概述V8 CORS RTK系统，中海达测绘创新推出全新一代基于CORS技术的RTK GPS系统。
集中器使用手册
集中器使用说明书一、概述 (2)二、执行标准 (2)三、系统特点 (2)四、主要技术指标 (3)4.1 基本参数 (3)4.2 硬件组成表 (3)4.3 软件构成表 (3)五、功能配置表 (4)六、工作原理 (5)6.1 工作原理简述 (5)6.2 硬件原理图 (6)6.3 软件流程图 (7)6.4现场拓扑图 (8)6.5系统架构图 (9)七、外观及端子说明 (10)7.1 安装尺寸图 (10)7.2 外观结构示意图 (11)7.3 接线图 (11)八、操作说明 (12)8.1 操作流程 (12)8.2 安装说明 (13)8.3 指示灯 (13)8.4 主站操作说明 (13)8.5 界面操作说明 (14)8.6 短信控制说明 (14)8.7 级联操作说明 (15)8.8 升级操作说明 (15)九、初始化 (16)9.1 集中器核心板程序烧写流程 (16)9.2 集中器功能测试流程 (33)9.3集中器常见故障处理 (36)十、维护 (37)十一、注意事项 (37)一、概述集中器是集抄系统中心管理设备负责主站命令的传送，抄表数据的存储，自动抄表任务的执行与事件的记录等功能。
二、执行标准《Q/GDW 374.2-2009电力用户用电信息采集系统技术规范：集中抄表终端技术规范》《Q/GDW 375.2-2009电力用户用电信息采集系统技术规范：集中器型式规范》《Q/GDW 376.1-2009电力用户用电信息采集系统技术规范：主站与采集终端通信协议》《Q/GDW 376.2-2009电力用户用电信息采集系统技术规范：集中器本地通信模块接口协议》三、系统特点◆工业级32位ARM9处理器和Linux嵌入式系统与嵌入式数据库技术。
◆同时支持无线、晓程、东软等本地模块的模块路由模式或集中器路由模式。
◆智能的集中器中继路由抄表算法（基于嵌入式数据库数据挖掘统计分析能力与速度），配主流厂家的芯片现场平均每户3到4秒的实时表码抄表速度与100%的实时抄到率。
宽带载波与窄带载波的对比
电力线载波通信(PLC)是一种使用电力线进行数据传输的通信技术，即利用现有电网作为信号的传输介质，使电网在传输电力的同时可以进行数据传输。
目前根据所用频段的不同，低压电力线载波通信一般分为窄带电力线载波通信(10kHz~500KHz)和宽带电力线载波通信(2MHz~20MHz)，但由于低压电力线信道的特殊性和复杂性，宽带/窄带低压电力线载波通信系统实际应用的效果对比出现比较模糊的状态，而对比一般主要集中在通信速率，噪声干扰和通信距离几个方面。
(1) 通信速率问题。
Shannon 定理指出，在高斯白噪声干扰条件下，通信系统的极限传输速率(或称信道容量)为：)1(log 2N S B C +=要增加系统的信息传输速率，则要求增加信道容量。
增加信道容量的方法可以通过增加传输信号带宽B ，或增加信噪比S/N 来实现。
其中B 与C 成正比，而C 与S/N 呈对数关系，因此，增加B 比增加S/N 更有效。
当B 增加到一定程度后，信道容量C 不可能无限的增加。
信道容量C 与信号带宽B 成正比，增加B ，势必会增加C ，但当B 增加到一定程度后，C 增加缓慢。
这是由于随着B 的增加，噪声功率N=n0B 也要增加，从而信噪比S/N 要下降，最终影响到C 的增加。
0002244.1lim 44.1)1(log lim )1(log lim lim n S B n S B B n S B N S B C B B B B ==+=+=∞→∞→∞→∞→由此可见，在信号功率S 和噪声功率谱密度n0一定时，信道容量C 是有限的，即极限传输速率Rmax 是有限的。
(2) 噪声干扰问题。
低压电力线噪声普遍存在低频区域的噪声幅度较高，而随着频率的升高，噪声幅度有降低的趋势，但频率继续升高到中频400kHz 以后，降低的趋势将变缓，即100kHz 以下频率区域噪声幅度有时是400kHz~500kHz 频率区域噪声幅度的50~100倍，而400kHz~500kHz 频率区域噪声幅度相对于2MHz~20MHz 频率区域噪声幅度一般只有几倍，甚至处于同一水平。
厂站终端CL818A4操作说明
宁夏CL818A4厂站终端操作、安装、使用说明手册深圳市科陆电子科技股份有限公司编制单位：系统工程部编制人：张明星发布日期：2010-10-20目录1名词术语 (3)2面板显示 (3)2.1指示灯 (4)2.1.1终端指示灯 (4)2.1.2通讯模块指示灯 (4)3终端接线 (4)3.1电源接线 (5)3.2辅助端子接线 (5)3.2.1脉冲接线 (5)3.2.2485接线 (6)4参数设置 (6)4.1通道参数设置 (6)4.1.1GPRS通道设置 (6)4.1.2以太网通讯参数设置 (9)4.2任务配置 (10)4.3电表档案配置（以485表配置为例） (13)4.4网卡配置 (17)5电表数据查询 (18)5.1查询抄表失败的测量点（此项只有终端未抄到某个表计时，用到此项） (19)5.2查询终端IP地址 (19)5.3查询最近的告警记录 (19)6程序升级 (19)7常见故障 (19)7.1终端不上线（以GPRS通道为例，其他通道请检查各通道参数是否配置正确） (19)7.2抄不到表 (20)附录A 常用电表协议 .................................................................................... 错误！未定义书签。
1 名词术语102协议地址电量采集集中器设备链路地址。
电能示值电能表计度器电能示值的简称。
测量点指可以测量出唯一的一组电气量值的测量装置与终端的顺序电气连接点，当物理上相同的一个电气连接点被多个装置所测量，或者被一个装置所测量但通过多种方式被传递到终端时，按照多个测量点计，每个测量点具有唯一的逻辑定位编码，是该装置在终端的参数配置、数据应用的唯一对象标识。
任务规定终端在指定时间或条件下执行所需的操作。
APN 接入点名称，用来标识GPRS的业务种类，公网为CMNET,宁夏厂站终端为YCDL2。
脉冲常数电子式电表计算方法是靠发射脉冲信号给计数芯片，一般计一度电所发生的脉冲个数叫脉冲常数脉冲抄表终端会自动检测电表发出的脉冲信号并计量和存储电表的用量2面板显示2.1 指示灯通过观察终端面板上指示灯可以确认终端当前运行状态2.1.1 终端指示灯电源：通电指示；通上电源后红色，常亮运行：绿色，间隔1s闪动，表示终端已启动，否则，请检查接线是否正确；告警：红色，当有告警事件产生时，告警指示灯常亮。
专变采集终端使用说明书
集系统通信协议》等标准对终端的要求。 在安装使用本终端前，请先仔细阅读本手册。
1 主要特点
1.1 高性能 32 位 CPU，大容量存储，高精度时钟， 高点阵大屏幕液晶的硬件平台，满足数据采集、 存储，高速运算，通讯，控制等要求。
概述 ..............................................................................2 主要特点 ......................................................................2 技术指标 ......................................................................3 安装与接线 ..................................................................5 安装 ..............................................................................5 端子接线说明 ..............................................................8 本地 RS232 端口 ......................................................10 红外接口 ....................................................................10 终端面板说明 ............................................................11 面板说明 ....................................................................11 指示灯说明 ................................................................12 液晶显示与键盘操作 ................................................13 运输和贮存 ................................................................15 售后服务 ....................................................................16
LHB9000说明书
防盗报警控制器安装手册I N S T A L L A T I O N M A N U注：附件内有螺丝(4颗)、线尾电阻(2.2K，8个)、保险丝管（2.0A，2个；0.5A，2个）、膨胀管（4个）注：附件包内螺丝(4颗)、膨胀管（4个）注：以上内容由安装负责人填写并由相关单位或负责人确认防区号安装位置类型是否能旁路924024124224324424524624724823附录：防区类型设置2主机装箱清单键盘装箱清单目录1. 概述……………………………………………………………………………………2. 主要功能及特点………………………………………………………………………3. 名词解释………………………………………………………………………………4. 系统安装…………………………………………………………………………… 4.1 整体安装示意图………………………………………………………………………………………… 4.2 工程安装基本要求……………………………………………………………………………………… 4.3 主机安装基本要求………………………………………………………………………………………5. 主板…………………………………………………………………………………… 5.1 性能指示………………………………………………………………………………………………… 5.2 主板端口说明……………………………………………………………………………………………6. LHB9000-Z1单防区模块……………………………………………………………7. LHB9000-Z2双防区模块……………………………………………………………8. LHB9000-Z8 八防区模块……………………………………………………………9. LHB9000-R8 八路继电器模块……………………………………………………10. DK901 LCD键盘 ……………………………………………………………………10.1 键盘地址............................................................................................................... 10.2 键盘分区............................................................................................................ 10.3 面板说明......................................................................................................... 10.4 键盘板上的接线端子 .......................................................................................... 10.5 键盘上的防折开关 ................................................................................................ 10.6 键盘安装 ............................................................................................................ 11. 键盘操作....................................................................................... 11.1密码输入............................................................................................................... 11.2布/撤防操作......................................................................................................... 11.3参数设置...............................................................................................................附录1:键盘提示注释..............................................................................附录2：防区类型设置 (1112)2344448991113131414141415151515163435防区号安装位置类型是否能旁路206207208209210211212213214215216217218219220221222223224225226227228229230231232233234235236237238205附录：防区类型设置2一、概述LHB 9000是豪恩安全科技有限公司规划的新一代扩展方式的报警主机系统，包括强大的报警功能，先进的报警传输、控制、检测技术，多种现代化的方式完成从探测器报警到用户处理。
厂站终端CL818B2手动操作调试说明
厂站终端CL818B2手动操作调试说明一、设置通讯参数1、终端通过GPRS模块通讯，首先进入主菜单进入此界面后选择端口号01，按右键进入输入密码界面（密码为00）输入密码后按右键进人，是否投入：是，通讯方式：GPRS客户端，协议：新疆102，主站IP、端口号。
APN参数根据实际设置2、通过电话MODEM模块通讯，首先进入主菜单进入此界面后选择端口号01，按右键进入输入密码界面（密码为00）输入密码后按右键进人，是否投入：是，通讯方式：电话MODEM,,协议：新疆102（根据实际设置），第二页为固定参数，不可设置。
设置完参数后通过电话线拨号，使终端正常通讯3、终端通过以太网通讯首先如前两种通讯操作，先进入主菜单，然后选择通讯参数进入到设置界面，是否投入：是，通讯方式：以太网，协议：根据实际设置，主站ip不需设置，主站端口：根据后台服务器实际端口设置，子网掩码、网关地址等参数根据实际设置，设置完此页后进入“系统管理”，再进入“网卡设置”设置终端ip地址。
将通讯参数全部设置完成后重启终端，然后再后台拼通终端，拼通后方可在系统内查询终端抄读电表数据。
二、修改设置电表参数：进入主界面→电表档案→485表配置→输入测量点号→测量点状态：有效→开关号：0000000001→表地址（输入相应的表地址）→表协议：DT645-07(根据实际设置)→波特率：2400→端口号：05（根据接线485端口设置）。
其余参数不需要做修改。
可看图操作：查看电表数据：进入主界面→电表数据→输入密码（00）→当前电表数据→选定相应的测量点号，按确定键查看即可。
终端故障现场排查实物图解析电源：通电指示，如果电源灯红色常亮，表示终端已上电，有电源通过 运行：表示终端已启动，直观判断终端底层程序运行是否正常（常亮、不亮表示终端程序或文件系统出现问题,运行灯绿灯闪烁说明正常） 告警：事件告警指示，平时熄灭，当有异常告警事件发生点亮GPRS网络通讯模块： GPRS网络状态指示如下：不闪：GPRS模块未启动，请检查模块及SIM卡是否接触良好；64MS亮/1S灭：模块已经启动，但未完成网络位置登记，如长时间处于此状态，请检查SIM卡是否可以正常使用；64MS亮/3S灭：完成网络位置登记；485-5~8:绿色亮表示终端发送抄表指令，红色亮表示终端接受抄表指令。
集中器说明指导书
1.2 系统原理电力线载波通信是利用输电线作为传输媒介通讯方法。
本终端关键有五部分组成：电源单元、处理单元、通信单元、GPRS单元，框图以下图1所表示。
其中电源单元给GPRS单元、处理单元、通信接口供电。
GPRS单元经过移动企业GPRS网络同主站通讯，把终端信息传输给主站，并实施来自主站命令。
处理单元对多种数据进行统计分析后保留在处理单元flash芯片内等候主站召测，同时处理单元也实施主站下发命令，处理单元还配置有标准RS232口，供现场通讯。
通信接口配置了标准232接口和RS485接口。
1.4 功效特点●交流采样功效测控管理终端含有交流采样模块，能够采集并计算三相电压、电流、功率、需量、有没有功电量等。
●抄表功效抄读电能表正反有功电量、四象限无功电量、电压、电流、有功功率及无功功率，冻结电量等。
●数据抄读及存放功效终端能够抄读和存放不一样数据。
●通信功效终端和主站通信支持GPRS/CDMA ，而且有当地维护接口。
●时钟管理时钟误差 0.12S/h ，时钟保持大于。
终端部件及安装说明2.1终端结构●终端结构部件终端分为三个部分：显示部分、模块部分、接线端子部分。
2.2终端安装图安装尺寸：275mm ×160mm终端上部有挂钩螺钉孔,用M6×15螺钉固定,终端下部有2个安装PA4×10或PA4×12自攻螺钉固定,按下图所表示安装尺寸在底板上先钻好孔。
底座固定在坚固、耐火、不易震动物体上。
请勿安装在较薄胶合板或较脆弱墙壁表面材料上,不然螺丝可能脱落,使设备跌落；切勿使用钉子、胶带或其它不牢靠东西,将设备固定在墙上,不然长久使用和震动使用设备后挂环,把设备安装在墙壁或表箱中设备底部还有安装孔,帮助固定设备。
终端外壳及尺寸：✓外壳组成；由五部分组成：底壳、面壳、端子盒、通讯模块盒和GPRS模块盒，本体门和端子盒可加铅封。
✓外壳尺寸；290mm×176mm×95mm✓端子设计接线端子强弱电分层排列，加强电气绝缘性能。
HNC-818-用户操作说明书(操作)-1.24.00
前言本系列说明书全面地介绍了HNC-818数控系统的特性、系统组成、各部分的系统命令及其使用、操作步骤、用户编程方法及示例等，是用户快速学习和使用本系统的基本说明书。
本说明书的更新和升级事宜，由武汉华中数控股份有限公司授权并组织实施。
未经本公司授权或书面许可，任何单位或个人无权对本说明书内容进行修改或更正，本公司概不负责由此而造成的客户损失。
HNC-818数控系统用户说明书中，我们将尽力叙述各种与该系统操作相关的事件。
由于篇幅限制及产品开发定位等原因，不能也不可能对系统中所有不必做或不能做的事件进行详细的叙述。
因此，本说明书中没有特别描述的事件均可视为“不可能”或“不允许”的事件。
此说明书的版权归武汉华中数控股份有限公司，任何单位与个人进行出版或复印均属于非法行为，我公司将追究其法律责任。
HNC-818数控系统用户说明书目录目录前言 (i)目录 (iii)I概述 (1)1概述 ........................................................................................................................... 错误！未定义书签。
2规格表 ....................................................................................................................... 错误！未定义书签。
II操作 . (3)1操作设备 (4)1.1显示及操作面板 (5)1.2NC键盘 (6)1.3机床控制面板 (7)1.4手持单元 (8)1.5系统操作面板 (9)2上电、关机、急停 (10)2.1上电 (11)2.2复位 (12)2.3返回机床零点 (13)2.4急停 (14)2.5超程解除 (15)2.6关机 (16)3机床手动操作 (17)3.1坐标轴移动 (18)3.2主轴控制 (21)3.3机床锁住、Z轴锁住 (23)3.4手动数据输入（MDI）运行 (24)4设置 (26)4.1刀具管理 (27)4.2坐标系的设置 (31)4.3相对清零 (33)4.4参数 (34)5程序编辑与管理 (56)5.1程序选择 (57)5.2程序编辑 (61)5.3程序管理 (64)5.4任意行 (66)5.5程序校验 (71)5.6停止运行 (72)5.7重运行 (73)5.8工艺文件 (74)目录 HNC-818数控系统用户说明书5.9工件测量功能 (76)6运行控制 (79)6.1启动、暂停、中止 (80)6.2空运行 (81)6.3程序跳段 (82)6.4选择停 (83)6.5单段运行 (84)6.6加工断点保存与恢复 (85)6.7运行时干预 (88)7位置信息 (90)7.1坐标显示 (91)7.2正文显示 (92)7.3图形显示 (93)7.4联合显示 (95)8诊断 (96)8.1系统Logo界面导入功能 (97)8.2报警显示 (99)8.3报警历史 (100)8.4梯图监控 (103)8.5输入输出 (108)8.6状态显示 (109)8.7宏变量 (110)8.8伺服调整 (111)8.9加工信息 (123)8.10版本 (124)9用户使用与维护信息 (126)9.1环境条件 (127)9.2接地 (128)9.3供电条件 (129)9.4风扇过滤网清尘 (130)9.5长时间闲置后使用 (131)ivI概述11. 概述 HNC-818数控系统用户说明书本说明书叙述如下型号的数控系统：类型名缩略词HNC-818A铣削数控单元HNC-818A-MUHNC-818B铣削数控单元HNC-818B-MU2II操作31. 操作设备 HNC-818数控系统用户说明书1 操作设备本章主要介绍HNC-818数控系统的操作台以及系统操作界面：显示及操作面板NC键盘机床控制面板手持单元系统操作界面4HNC-818数控系统用户说明书 1. 操作设备1.1显示及操作面板HNC-818A-MU8.4寸彩色液晶显示器（分辨率为800×600）；HNC-818B-MU10.4寸彩色液晶显示器（分辨率为800×600）；1、厂家商标LOGO区；2、显示屏区3、USB接口4、以太网接口5、软键6、功能键区7、光标区8、字母及数字键盘区51. 操作设备HNC-818数控系统用户说明书1.2NC键盘NC键盘包括精简型MDI键盘、主菜单键和功能键，主要用于零件程序的编制、参数输入、MDI及系统管理操作等。
国网三层无线集中器说明书
DJGL22-GK700型低压集中器说明书青岛高科通信股份有限公司一．产品简介1. 1概述GK-700型低压集中抄表终端采用高性能32位ARM9内核硬件平台，自主嵌入式操作系统，具有强大的功能扩展和系统升级的空间。
能够通过设定或定时采集并存储电能表的各项数据，并能通过无线模块（GPRS）与主站交换数据。
具有32M超大数据存储空间，并能保证停电后数据可保存10年不丢失。
终端采用大屏幕液晶显示，还具有远红外、RS485等通讯接口。
完备的自恢复电路设计，确保设备正常工作，防止死机。
本终端采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和寿命。
1．2依据标准二．技术条件2．1 环境条件2．1．1 参比温度及参比湿度参比温度为23℃；参比湿度为40%～60%。
2．1．2 温湿度范围终端设备正常运行的气候环境条件见表12．1．3 大气压力63.0kPa～108.0kPa（海拔4000m及以下）。
2．2 机械影响终端设备应能承受正常运行及常规运输条件下的机械振动和冲击而不造成失效和损坏。
机械振动强度要求：——频率范围：10Hz～150Hz；——位移幅值：0.075mm（频率≤60Hz）；——加速度幅值：10m/s2（频率 60Hz）。
2．3 工作电源2．3．1 工作电源集中器应使用交流三相四线供电，三相四线供电时，在断一相或两相电压的条件下，交流电源应能维持集中器正常工作和通信。
2．3．2 额定值及允许偏差工作电源额定电压：220V/380V，允许偏差20％～+20％；频率：50Hz，允许偏差6％～+2％。
2．3．3 功率消耗在非通信状态下，采集器消耗的视在功率应不大于5VA、有功功率应不大于3W；集中器消耗的视在功率应不大于15VA、有功功率应不大于10W。
2．3．4 失电数据和时钟保持集中器供电电源中断后，应有措施至少保持数据和时钟一个月。
手持机配置广电集中器电表参数使用说明书（1）
手持机配置广电集中器电表参数软件使用说明书一功能简要说明使用手持机对电表进行485或红外通信自动获取到电表表号(采用缩位表号循环抄读的办法)，并按获取顺序保存在手持机电表资料库中，然后将手持机保存的电表资料有序配置到集中器中，再把集中器配入的信息抄出来与手持机中一一核对,最后使用集中器对已经成功配置的电表进行一一实时召测,并做相关记录。
另外能按集中器，采集终端，单块电表三个层次分别进行上述操作二手持机按键介绍掌机使用的是北京振中公司TP900产品数字和字母键/关机键翻页键确认键：确认当前的操作。
程序自动进入下一相关过程。
退出键：退回到上一界面上下左右方向键：在程序中可移动光标位置,以便输入数字或字母，在菜单中则移动光标至菜单项三详细界面或功能介绍斜体字为菜单，按确认键进入菜单子功能，按退出键返回上一菜单，其他字为屏幕显示的字符,说明：本菜单界面介绍比手持机实际菜单界面略有出入，因为手持机界面一行最多只能显示10个字，难以详尽介绍，这里描述将更清晰一些，以方便理解。
如无特别说明CJZD均指采集终端，JZQ均指集中器1.主界面初始主界面1-4个集中器时候的主界面5个集中器时候的主界面说明：首次进入只显示新增集中器菜单项，满5个集中器后取消新增集中器菜单项，在集中器上按确认键进入集中器菜单界面，在新增集中器菜单项按确认键进入新增集中器界面,按退出键退出程序2.新增集中器界面注意：1)集中器号一定不要输错，因为对每个集中器要创建一个数据库。
当然输错后可以使用删除命令来删除,但极为不便2)输入的集中器号如果手持机已有则提示错误并返回主界面。
输入的集中器号每位应该为数字及A-F字符,最多8位3.集中器主功能界面（对集中器层面操作）3.2配置电表参数（序号）功能：输入电表的起始序号和连续表数即可将手持机中的电表信息数据库对应批量配置到集中器中。
说明:1)配置默认使用485通信方式,不能更改2)在配置集中器前如果抄读回的集中器号码跟本菜单集中器号码不一致则报错并退出。
CL818C7低压载波集中器用户手册解析
CL818C7低压载波集中器用户手册深圳市科陆电子科技股份有限公司编制单位：工程服务部编制人：李伟目录1产品概述 (3)2安装接线说明 (3)3液晶显示及按键 (8)4参数设置 (9)5主站建档及下发参数 (11)6科陆掌机使用说明 (14)7常见故障处理 (15)1产品概述科陆公司生产的CL818C7载波集中器，是通过载波方式为主（通过CL195N2采集器）、485方式为辅实现抄表（理论支持1600块以内），并通过GPRS方式将抄读数据远程传输至主站的一种桥梁式设备。
2安装接线说明将本终端安装固定在计量柜中，连接电压接线。
打开终端的前面板，在GPRS 模块内,插入已开通GPRS业务功能的SIM卡，安装天线，检查接线无误后上电运行。
整体外观：采集器和集中器之间不需要任何数据线连接。
采集器和电表侧接线：电表侧的485接线：表与表之间的485线连接：电表通过485总线连接到采集器的485抄表口。
注意：采集器最多只能连6只电表。
另：终端天线尽可能引出计量箱，以保证较强的信号强度。
3液晶显示及按键CL818C7终端面板分电源灯、告警灯、抄表485、级联485、有功、无功、GPRS模块灯、载波模块灯等指示灯，分别为如下含义：1、电源灯——红色上电指示灯，上电后常亮。
2、告警灯——红色，当出现后备电池电压低、终端GPRS工作不正常、逆相序、失压等时告警灯以1Hz频率闪动。
3、抄表485——终端在通过485方式抄表时，灯会闪烁。
不常用。
4、级联485——终端在通过485和其它终端级联时，灯会闪烁。
不常用。
5、有功灯——终端作为电表在计量有功电量时，有功灯会闪烁。
6、无功灯——终端作为电表在计量无功电量时，无功灯会闪烁7、GPRS模块灯——上电后电源灯会闪烁；上线后NET灯会常亮。
和主站通信时T\R灯闪烁。
8、载波模块灯——上电后电源灯会闪烁。
抄表时A\B\C灯和T\R灯会交替闪烁。
液晶显示主要有3类：测量点数据查询、终端参数查询、终端管理维护。
RVC控制器操作手册
ABB RVC补偿器使用手册序言使用要点本说明手册旨在帮助您快速安装和操作RVC控制器。
在安装和操作RVC控制器之前，请仔细阅读以下注意事项。
本手册供负责安装、维护和操作的人员使用。
安全守则PF控制器的安装、维护和操作必须由合格的电工来进行。
在使用PF控制器之前，必须断开所有电气连接。
如果要清洗PF控制器，应首先关闭电源，然后使用一块干布擦除灰尘，禁止使用研磨剂、溶剂或酒精清洗。
不要打开PF控制器的外壳，因机器中没有用户可维护的部件。
PF控制器与一个电流变压器连接，在确认电流变压器短路或与另一个电阻很低的并行负载连接前，不要拔掉变压器的接头，否则可能有高压危险。
不要将本产品用于除原目的以外的其它用途。
连接到PF控制器的所有电缆必须符合当地规则，它们要求至少能够耐受60度的环境温度。
必须提供外部隔离设备（例如：熔断器）来保护PF控制器（参考井6、F1和F2）和电容器组（参考井6、F3、F4和F5），另外，它们应该安装在同一个开关箱中，PF控制器隔离线路的典型保护水平是6A，然而电容器组的保护水平由自身的额定等级决定。
电磁兼容性：本PF控制器已经检验及完全符合EU（欧盟)对50HZ下工作的EMC（电磁兼容性）的规程要求，并带有显示验证生效的CE标记。
当在系统中使用仪器时，EU规程可能要求验证该系统符合EMC标准。
下列指导有助于改善系统的EMC性能。
1、金属屏蔽一般可改善EMC性能。
2、走线应远离屏蔽的缝隙。
3、走线应靠近接地的金属体。
4、对机盖或其它需要的面板部件使用多个接地线。
5、避免公共接地阻抗。
图示（参考文件2GCS201086A0050 1/2)#1、正面视图 3.6、接通或断开电容步进开关1.1、安装支架 3.7、电感性PF1.2、液晶显示屏 3.8、电容性PF1.3、小键盘 3.9、报警单元3.10、测量单元#2、背面视图 3.11、参考§特性2.1、安装支架2.2、电压接入头#4、小键盘2.3、k&i，电流接入头 4.1、模式按钮2.4、步进输出 4.2、-按钮4.3、+按钮#3、液晶显示屏3.1、有功输出#5、安装3.2、温度过高指示 5.1、将控制器滑入电容器机壳3.3、隔离显示 5.2、将安装支架插入控制器的对3.4、用户参数设置应固定孔眼。
第三代集中器使用说明
功耗（静态）
≤10W
可靠性
MTBF≥100,000h
电磁兼容性
抑制高频干扰、静电放电、快速瞬变干扰、雷击浪涌等指标都达到4级标准
外型和布局
图1-2外形布局图
安装尺寸
图1-3安装尺寸图
2
抄收功能
按设定抄收周期自动抄收各电表累计电能量及其它信息，可执行8费率24时段抄收。并具备接收控制中心命令进行实时全部抄收和随机抄收功能，最大可抄收2048块表计。
电力用户用电信息采集系统
集中器使用说明书
深圳市国电科技通信有限公司
二OO九年十一月
尊敬的用户：
衷心感谢您选择深圳市国电科技通信有限公司的产品。我们一直致力于科技创新，以信息技术为社会创造价值，努力以先进的技术、可靠的产品、一流的服务，更高、更快、更优地满足客户对信息应用产品的需求。本使用说明书主要向您介绍我公司生产的低压集抄集中器的安装、接线与调试等内容。在应用中如果您有任何问题和要求，或需要相关的技术支持，可以通过下面的方式与我们联系，我们将及时给予回应。
3.4.1.2“当前总电量”子界面：
“电表选择”子界面
一开始焦点在第一个数字处，用上、下键增减数字，左、右键改动焦点，按选择键表示选择结束，按取消键则取消之前选择好的表号并返回“实时召测”子界面。
电表选择错误显示：
“电表选择错误”子界面
按任意键返回“电表选择”子界面。
电表选择正确，则显示：
“正在抄表”子界面
设置功能
本地可设置主站通信方式、主站地址、终端号等，支持主站通过Q／GDW 376.1-2009(DLT698.41)协议进行远程参数设置。
扩展功能
Comba AP2400 用户手册V1.0
Comba AP2400系列无线接入点设备用户手册V1.0京信通信系统（中国）有限公司2006年6月6日前言该设备是2.4GHz 无线局域网设备。
AP2400 是一个具有三种功能模式的无线接入点，它是一台操作十分友好的设备，拥有一个LAN/WAN端口，可以和其他基于802.11标准的移动设备建立无线网络连接。
本手册叙述了设备的安装、用途、功能、操作及维护。
由于设备会不断更新，软件会不断升级，本手册中的参数、规格、尺寸及其它如有变更，恕不另行通知。
缩略语汇总表目录1内容简介 (3)1.1 功能和优点 (3)1.2 应用 (3)2开始前的准备 (4)2.1 需要的设备 (4)2.2 包装内容 (4)3硬件安装 (5)3.1 将AP连接到以太网设备 (5)3.2 机制描述 (5)3.3 网络架构配置 (6)3.3.1AP模式 (6)3.3.2Station模式――连接一台以太网设备 (6)3.3.3Station模式――连接多台以太网设备 (6)3.3.4WDS 模式 (7)4配置AP (8)4.1 WEB管理 (8)4.1.1如何进入WEB管理? (8)4.1.2版本信息 (9)4.1.3配置 (10)4.1.4TCP/IP (19)4.1.5统计 (19)4.1.6高级配置 (21)5常见问题 (23)1内容简介AP2400 是一个无线三合一AP，它是一台操作十分友好的设备，拥有一个LAN/WAN端口，可以和其他基于802.11标准的移动设备建立无线网络连接。
无需布线就可将多台PC或笔记本快速联网，让用户在工作区域内自由漫游仍保持连接，享受资源共享、e-mail和连接到因特网。
1.1功能和优点●高速和向后兼容性●AP2400 是一个高速无线设备，它同时支持IEEE802.11b和802.11g 54Mbps无线网络。
●三合一的AP操作模式●同时支持三种操作模式：AP模式、Station模式、WDS模式。
