变压器保护整定计算
变压器保护整定计算
变压器是电力系统中重要的电力设备之一，承担着电能的传输和分配
任务。
为了保护变压器的安全运行，需要进行变压器保护整定计算。
下面
将介绍变压器保护整定计算的基本原理和步骤。
1.确定变压器运行参数：首先需要确定变压器的额定容量、额定电压、额定电流以及变压器的供电频率等基本运行参数。
2.确定保护器件类型：根据变压器的类型和工作条件，选择合适的保
护器件，如不平衡电流保护、差动保护、过电流保护等。
3.计算可靠动作时间：根据变压器的额定电压和额定电流，结合保护
器件的特性，计算可靠动作时间。
可靠动作时间是指保护装置可以快速准
确地对发生故障的变压器进行保护动作的时间。
4.计算故障电流：根据保护装置的额定电流和保护装置容差，计算故
障电流，以便根据实际故障情况进行保护整定。
5.计算保护设置值：根据变压器的额定容量和额定电流，结合保护装
置的特性，计算保护的整定设置值。
保护的整定设置值是指根据变压器的
实际工作情况和保护装置的特性，确定保护装置的触发值。
6.调试和测试：根据计算得到的保护设置值，对保护装置进行调试和
测试，验证其可靠性和准确性。
通过对保护装置的调试和测试，可以及时
发现和排除潜在问题，确保保护装置的正常工作。
以上是变压器保护整定计算的基本步骤，整定计算的目的是为了保护
变压器设备的安全运行，避免因故障或异常情况而引起的设备损坏和电力
系统的故障。
在进行变压器保护整定计算时，需要充分考虑变压器的实际
工作情况和保护装置的特性，保证保护装置能够快速准确地对变压器进行保护，并提高系统的可靠性和安全性。
变压器保护的整定计算
变压器保护的整定计算变压器保护是保证变压器在正常工作范围内运行的重要技术措施。
其保护功能包括过电流保护、微分保护和过电压保护等。
这些保护功能的整定计算是根据变压器的额定电流、额定电压和变比等参数，通过计算和判断来确定保护装置的整定值。
1.过电流保护计算：过电流保护主要用于保护变压器的绕组和冷却系统。
过电流保护的整定计算主要包括过负荷保护和短路保护两部分。
（1）过负荷保护：过负荷保护计算的整定值通常是根据变压器的额定容量和负荷电流来确定的。
一般来说，过负荷保护的整定值是额定容量的1.2～1.5倍。
（2）短路保护：短路保护的整定值主要由变压器短路电流来决定。
变压器短路电流可以通过计算或测试获得。
短路保护的整定值通常是根据变压器短路电流的大小和保护装置的动作时间来确定的。
保护装置的整定值应使得在变压器出现短路故障时，能够及时切断电路。
2.微分保护计算：微分保护主要用于检测变压器绕组的接线和绝缘状况。
微分保护的整定计算主要有以下几个步骤：（1）计算变压器的额定容量。
（2）确定微分保护的整定倍数，一般常见的整定倍数为0.5～5倍。
（3）计算并检验微分保护的整定电流。
整定电流应能覆盖变压器的额定负荷电流。
3.过电压保护计算：过电压保护主要用于保护变压器绝缘和绝缘油的安全。
过电压保护的整定计算主要有以下几个步骤：（1）计算额定变比，即变压器的额定高压和低压比值。
（2）根据变压器正常工作时的高压和低压电压值，计算过电压保护的整定值。
（3）整定过电压保护的动作时间。
动作时间应能保证在高压或低压过电压发生时，能够及时切断电路。
以上就是变压器保护的整定计算的基本内容。
整定计算的目的是合理地设置保护装置的整定值，使其能够在变压器发生内部或外部故障时及时切断电路，保证设备的安全运行。
在实际工程中，还需要根据具体情况进行调试和调整，以确保变压器保护装置的可靠性和灵敏性。
变压器差动保护整定计算
变压器差动保护整定计算计算变压器各侧的一次及二次电流值，并选择电流互感器的变比，如表所示。
表5-1变压器和互感器各侧电流值所以选定10kv侧为基本侧5.4 变压器最大运行方式下10千伏基本侧（1）变压器最大运行方式下10千伏侧的短路电流10kv侧简化网络图：图3-8***1360.200.1280.16422T T X X X ++===图3-6将它化成星形：图3-7***3413***3450.030.240.0160.030.240.18X X X X X X ⨯===++++ ***4514***3450.030.180.0120.030.240.18X X X X X X ⨯===++++ ***3515***3450.240.180.0960.030.240.18X X X X X X ⨯===++++ 将*2X 、*13X 合并成*23X ；将*6X 、*14X 合并成*24X ：将*1X 、*15X 合并成*25X ：***232130.40.0160.416X X X =+=+= ***246140.0120.1640.176X X X =+=+= ***251150.50.0960.596X X X =+=+=计算各电源点到短路点的转移电抗，化成△：图3-4*****2324332324*250.4160.1760.4160.1760.670.596X X X X X X ⨯=++=++= *****2425342425*230.1760.5960.1760.596 1.0240.416X X X X X X ⨯=++=++= *33X 为S2到短路点的转移电抗，*34X 是S1到短路点的转移电抗。
它们分别对应的计算电抗：*332200.67 1.474100js X =⨯=*3414501.02414.85100jsX =⨯= 又由于*34js X >3.5，故直接由.34*3410.067f t jsI X ==查4秒曲线得10kv 侧短路电流：0.0670.73 5.348.814.14()f I KA ∞=+=+=（2）变压器最小运行方式下10kv 侧的短路电流：10kv 侧简化网络图：图3-8***1360.200.1280.16422T T X X X ++===将它化成星形：图5-1***3413***3450.030.240.0160.030.240.18X X X X X X ⨯===++++***4514***3450.030.180.0120.030.240.18X X X X X X ⨯===++++ ***3515***3450.240.180.0960.030.240.18X X X X X X ⨯===++++ 将*2X 、*13X 合并成*23X ；将*6X 、*14X 合并成*24X ：将*1X 、*15X 合并成*25X ：***232130.70.0160.716X X X =+=+= ***246140.0120.1640.176X X X =+=+= ***251150.80.0960.896X X X =+=+=计算各电源点到短路点的转移电抗，化成△：图3-4*****2324332324*250.7160.1760.7160.176 1.030.896X X X X X X ⨯=++=++= *****2425342425*230.1760.8960.1760.896 1.30.716X X X X X X ⨯=++=++= *33X 为S2到短路点的转移电抗，*34X 是S1到短路点的转移电抗。
低压厂用变压器保护整定计算
低压厂用变压器保护整定计算第一节 变压器纵差动保护一．厂用变压器纵差动保护整定计算与高压厂用变压器纵差动保护整定计算相同，其整定计算详见第三章第二节。
二. 除灰除尘变压器纵差动保护整定计算1. 最小动作电流整定值I d.op.min 和制动特性斜率S 1计算火电机组由于除灰除尘变压器工作条件较差，为晶闸管整流负载，当波形严重不对称时，由于两侧为5P20型TA ，差动保护出现较大不平衡电流，正常运行时最大不平衡差电流有时较其它变压器大得多，跳闸段最小动作电流整定值适当取较大值为I d.op.min =（0.8~1）I b =（0.8~1）I t.n （7－1）单斜率制动特性斜率S 1=0.5~0.6。
其它比率制动特性的斜率比相应的计算式中的值取略为大一些的值。
2. 动作于信号的最小动作电流整定值I d.ops.min火电机组由于除灰除尘变压器工作条件比较特殊，晶闸管整流负载，正常时波形比较对称，此时最大不平衡差电流并不很大，一旦出现晶闸管脉冲触发信号不对称时，整流负载波形不对称，此时出现较大差电流，为此可设置动作于信号的差动段，其动作电流整定值就小于0.5最小动作电流整定值，以及早发现晶闸管脉冲触发信号不对称的隐患，以便安排检修，防止进一步恶化而损坏设备，为此动作于信号的最小动作电流整定值取I d.ops.min ≤0.5I d.op.min （7－2）动作于报警发信号。
第二节 FC 回路保护一、概述1. 低压厂用变压器联结组别低压厂变早期采用的是Yyn12联结组别，现在基本上都采用Dyn11（或Dyn1）联结组别，根据短路电流计算分析知：（1）Yyn12联结组别的变压器。
当低压侧发生单相接地时，其高压侧有两相电流为(1)31K I ，另一相电流为(1)32K I ，所以高压侧装设电流互感器为不完全星形三电流元件接线，在低压侧发生单相接地时，装设在高压侧保护的灵敏度，比高压侧装设电流互感器为不完全星形两电流元件接线要高一倍。
发电机变压器继电保护整定计算
发电机变压器继电保护整定计算1.整定目标确定首先，需要明确整定的目标。
一般来说，发电机变压器继电保护的目标是保护发电机和变压器，以及其连接的电力系统免受过电流、过热、过电压和短路等故障的损害。
2.整定类型选择根据系统的需求，选择适合的继电保护类型。
常见的发电机变压器继电保护类型包括差动保护、过电流保护、过热保护、过电压保护和短路保护等。
3.整定参数计算第一步是计算差动保护的整定电流。
差动保护主要用于检测发电机和变压器的内部故障，如相间短路和回路接地故障等。
根据发电机和变压器的容量和接线方式，可以确定差动保护的整定电流。
常见的差动保护整定方法有影响值法和定时法等。
第二步是计算过电流保护的整定电流。
过电流保护主要用于检测电流超过额定值的故障，如短路和过负荷等。
根据系统的要求，可以确定过电流保护的整定电流。
第三步是计算过热保护的整定值。
过热保护用于检测发电机和变压器的温度超过额定值的故障。
根据发电机和变压器的额定容量和绕组材料的热特性，可以计算出过热保护的整定值。
第四步是计算过电压保护的整定值。
过电压保护用于检测电压超过额定值的故障，如短路和回路接地故障等。
根据系统的要求，可以确定过电压保护的整定值。
第五步是计算短路保护的整定电流。
短路保护主要用于检测电流短暂性超过额定值的故障。
根据系统的需求，可以确定短路保护的整定电流。
4.整定参数调整根据实际情况对整定参数进行调整。
一般来说，整定参数需要经过实际测试和调试才能找到最佳值。
在调整参数时，需要考虑发电机和变压器的实际运行情况和系统的故障记录。
5.整定参数验证在完成整定参数调整后，需要对整定参数进行验证。
可以通过模拟故障和实际故障测试来验证整定参数的准确性和可靠性。
变压器差动保护整定计算
变压器差动保护整定计算一、差动保护原理变压器差动保护是通过测量变压器两侧电流的差值来实现。
差动电流是指变压器两侧电流的差值，当变压器正常运行时，两侧电流大小是相等的，差动电流为零。
但当变压器发生内部故障时，两侧电流会不同，产生差动电流，差动保护即通过检测差动电流实现对变压器内部故障的保护。
二、整定计算方法1、动作电流的整定（1）按变压器额定电流进行整定动作电流整定值为变压器额定电流的5%~15%。
（2）按变压器额定容量进行整定动作电流整定值为变压器额定容量的3%~10%。
（3）按计算值进行整定由于变压器容量的变化和负荷的波动，按照变压器的额定电流或额定容量进行整定会产生误判。
因此，一般采用计算法进行动作电流的整定。
计算公式为：式中，Is为动作电流，S为变压器容量，k为重合闸系数，一般取0.8~0.9。
2、校对系数的整定差动保护装置精度有一定的误差，为了提高差动保护的精度，需要进行校对系数的整定。
校对系数的整定方法一般有以下两种：（1）按精度等级进行整定按照差动保护装置的精度等级进行整定，一般取0.8~0.9。
（2）按变压器灵敏系数进行整定根据变压器的灵敏系数进行整定，灵敏系数一般取0.1~0.3。
3、时间延迟的整定为了避免因瞬时故障而误动，差动保护需要进行时间延迟的整定，延迟时间一般为0.15~0.3s。
三、差动保护整定计算示例假设一个变压器的容量为1000kVA，额定电流为100A，差动保护装置的精度等级为0.5级，重合闸系数为0.9，灵敏系数为0.2，时间延迟为0.2s。
则进行差动保护的整定计算如下：（1）动作电流的整定按计算值进行动作电流的整定，Is=0.2某1000某0.9/100=1.8A（2）校对系数的整定根据设备的精度等级进行整定，校对系数为0.9。
（3）时间延迟的整定时间延迟为0.2s。
以上就是变压器差动保护整定计算的详细介绍，差动保护整定是保障变压器安全运行的重要环节，需要进行合理的整定计算，以提高差动保护装置的精度和可靠性。
变压器保护整定计算
变压器保护整定计算一、引言变压器作为电力系统中重要的电气设备之一，承担着电能的传输和分配。
为了保证变压器的正常运行和延长其使用寿命，需要对变压器进行保护。
本文将介绍变压器保护整定计算的相关内容。
二、保护整定计算的背景变压器在运行过程中，可能会遇到各种故障，比如短路、过载、接地故障等。
为了及时发现变压器故障并采取相应的保护措施，需要对变压器保护进行整定计算。
整定计算是指根据变压器的额定参数和运行条件，计算出保护装置的整定值，以确保在故障发生时能够及时切断故障电路。
三、保护元件的选择根据变压器的类型和额定容量，选择相应的保护元件。
常见的保护元件包括过流保护、差动保护和过温保护等。
过流保护用于检测变压器的过载和短路故障，差动保护用于检测变压器的内部故障，过温保护用于检测变压器的过热故障。
四、保护整定计算方法1. 过流保护整定计算：根据变压器的额定容量、额定电流和保护装置的特性，计算出过流保护的整定电流和时间延迟。
2. 差动保护整定计算：根据变压器的差动电流特性曲线、变压器的变比和保护装置的特性，计算出差动保护的整定电流和时间延迟。
3. 过温保护整定计算：根据变压器的额定电流、环境温度和保护装置的特性，计算出过温保护的整定温度。
五、保护整定计算实例以某变压器为例，其额定容量为1000KVA，额定电压为10kV，额定电流为57.7A，使用过流保护和差动保护两种保护装置。
根据变压器和保护装置的参数，进行过流保护和差动保护的整定计算，并得出整定值。
六、结论通过对变压器保护整定计算的研究，可以确保变压器在运行过程中能够及时切除故障电路，保护变压器的安全运行。
在实际应用中，需要根据变压器的具体情况进行保护整定计算，以确保保护装置的性能符合要求。
七、参考文献[1] 电力系统保护与自动化设备技术手册[2] 变压器保护整定计算方法研究及应用注意：本文档仅为变压器保护整定计算的参考文档，具体的保护整定计算需根据实际情况进行。
4、厂用变压器保护整定计算
IT .N
ST .N Kst. SM .N
U M .N UT .N
2
XS
IT .N XT
X st.
X st.
ST .N Kst. SM .N
U M .N UT .N
2
X st. ——电动机群总自起动等效电抗相对值 （以变压器额定容量为基准）；
1.5In
Krel:可靠系数取1.3-1.5
Kre:返回系数取0.9-0.95
2)动作时间（最长过负荷时间一般为120-180S）
按躲过电动机自起动时间计算，即
top 1.5tst. 10 ~ 20s
（四）低压厂变（干式变压器）保护
5.过负荷信号
1）按照躲过变压器额定电流计算
I op
（四）低压厂变（干式变压器）保护
7.高压侧零序信号及跳闸 1）动作电流的整定 i、按躲过低压侧短路时在高压侧产生的不平衡电流整定。 ii、按躲过高压系统单相接地时，本回路提供的电容电流整定。 跳闸段：可取10A.动作时间取0.1-0.5秒跳闸 信号段：躲过电容电流，启动过程中的不平衡电流，一般取3A动作时间取
大型发厂用电保护及自动 装置整定计算
张立港感谢大家光临指导
（四）低压厂变（干式变压器）保护
低压厂变保护配置：
1.差动保护（大于2000KVA
灵敏不满足要求的）
2.速断过流
3.延时过流
4.过负荷信号
5.负序过流保护（建议：F-C负荷开关使用）
6.高压侧零序信号及跳闸
7.低压侧零序信号或跳闸
8.温度启动/停止风扇、信号/跳闸
（四）低压厂变（干式变压器）保护
变压器保护整定计算培训
变压器保护整定计算培训变压器是电力系统中常用的电气设备之一，其主要作用是将高压输电线路上的电能转换为适用于短距离传输和用户使用的低压电能。
由于变压器在电力系统中的重要性，对其保护进行整定是非常关键的。
变压器的保护主要包括过电流保护、差动保护和油温保护等。
过电流保护是通过监测变压器的电流来判断是否存在故障，例如短路故障。
差动保护则是监测变压器的输入和输出电流之间的差异，以判断是否存在电流流失或故障。
油温保护则是通过测量变压器油池中的油温来判断是否存在过温故障。
首先，针对过电流保护，整定计算需要确定保护的整定电流值。
该值应略大于变压器的额定电流，以确保能够正确判定故障。
整定计算中需要考虑短路电流的大小，以保证保护装置能够正常工作，并且能够快速切断电路。
其次，对于差动保护，整定计算需要确定保护装置的初始整定值。
这个初始整定值通常是基于变压器的额定容量和比率来确定的。
此外，还需要考虑线路长度、电流互感器的制造精度等因素。
最后，油温保护的整定计算需要考虑变压器的运行环境和负载状况。
通常，变压器的油温保护装置会根据变压器额定容量和负载特性来确定整定值。
例如，在高负载工况下，整定值可以设置得较低，以提前切断电路，防止变压器过热。
整定计算的过程中，还需要考虑保护装置的选择和调整。
为了提高保护的可靠性和准确性，通常会采用复合保护或多重保护装置，以避免单一保护装置的失效。
除了理论知识的学习，变压器保护整定的培训还应包括实践操作和案例分析。
通过实际操作和分析实际案例，可以帮助学员更好地理解保护装置的工作原理和整定计算的方法。
总之，在变压器保护整定计算的培训中，学员需要掌握变压器保护的基本原理和常用的整定方法。
通过培训，学员可以提高对变压器保护的理解和操作能力，为电力系统的安全运行提供保障。
变压器保护的整定计算
电力变压器的保护配置与整定计算重点：掌握变压器保护的配置原则和差动保护的整定计算，理解三绕组变压器后备保护及过负荷保护配置难点：变压器差动保护的整定计算能力培养要求：基本能对变压器的保护进行整定计算方法。
学时：6学时2.1 电力变压器保护配置的原则一、变压器的故障类型与特征变压器的故障可分为油箱内故障和油箱外故障两类，油箱内故障主要包括绕组的相间短路、匝间短路、接地短路，以及铁芯烧毁等。
变压器油箱内的故障十分危险，由于油箱内充满了变压器油，故障后强大的短路电流使变压器油急剧的分解气化，可能产生大量的可燃性瓦斯气体，很容易引起油箱爆炸。
油箱外故障主要是套管和引出线上发生的相间短路和接地短路。
电力变压器不正常的运行状态主要有外部相间短路、接地短路引起的相间过电流和零序过电流，负荷超过其额定容量引起的过负荷、油箱漏油引起的油面降低，以及过电压、过励磁等。
二、变压器保护配置的基本原则1、瓦斯保护:800KVA及以上的油浸式变压器和400KVA以上的车间内油浸式变压器，均应装设瓦斯保护。
瓦斯保护用来反应变压器油箱内部的短路故障以及油面降低，其中重瓦斯保护动作于跳开变压器各电源侧断路器，轻瓦斯保护动作于发出信号。
2、纵差保护或电流速断保护:6300KVA及以上并列运行的变压器，10000KVA及以上单独运行的变压器，发电厂厂用或工业企业中自用6300KVA及以上重要的变压器，应装设纵差保护。
其他电力变压器，应装设电流速断保护，其过电流保护的动作时限应大于0.5S。
对于2000KVA以上的变压器，当电流速断保护灵敏度不能满足要求时，也应装设纵差保护。
纵差保护用于反应电力变压器绕组、套管及引出线发生的短路故障，其保护动作于跳开变压器各电源侧断路器并发相应信号。
3、相间短路的后备保护:相间短路的后备保护用于反应外部相间短路引起的变压器过电流，同时作为瓦斯保护和纵差保护（或电流速断保护）的后备保护，其动作时限按电流保护的阶梯形原则来整定，延时动作于跳开变压器各电源侧断路器，并发相应信号。
变压器保护定值整定计算方法(一)
变压器保护定值整定计算方法(一)变压器保护定值整定计算介绍变压器是电力系统中重要的设备之一，为了保护变压器的安全运行，需要对其进行定值整定计算。
本文将介绍变压器保护定值整定计算的各种方法。
1. 电压差动保护定值整定计算电压差动保护是变压器保护中常用的一种方法。
其定值整定计算的步骤如下： - 确定距离保护的动作特性； - 确定电流变比和电压变比； - 计算变压器的额定转差电流； - 确定动作电流比和动作时间限定值。
2. 电流差动保护定值整定计算电流差动保护也是一种常用的变压器保护方法。
其定值整定计算的步骤如下： - 确定距离保护的动作特性； - 确定电流变比和电压变比； - 计算变压器的额定转差电流； - 确定主保护和备用保护的整定值，确保主保护在母线故障条件下动作。
过电流保护是保护变压器的常用方法之一。
其定值整定计算的步骤如下： - 确定过电流保护的动作特性； - 确定电流变比； - 计算变压器的额定电流； - 确定过电流保护的动作电流和动作时间。
4. 频率保护定值整定计算频率保护是一种对变压器进行保护的重要方法。
其定值整定计算的步骤如下： - 确定频率保护的动作特性； - 确定额定频率和额定电压； - 确定频率保护的动作频率和动作时间。
5. 温度保护定值整定计算温度保护是对变压器温度进行保护的一种方法。
其定值整定计算的步骤如下： - 确定温度保护的动作特性； - 确定变压器的温度上限； - 确定温度保护的动作温度。
结论变压器保护定值整定计算是保证变压器安全运行的重要环节。
不同保护方法需要根据具体情况进行对应的定值整定计算，以确保变压器在故障发生时能够及时切除故障，并保护设备不受损失。
以上介绍了电压差动保护、电流差动保护、过电流保护、频率保护和温度保护等常见的变压器保护方法的定值整定计算步骤，希望对读者有所帮助。
湿度保护是对变压器湿度进行保护的一种方法。
其定值整定计算的步骤如下： - 确定湿度保护的动作特性； - 确定变压器的湿度上限和下限； - 确定湿度保护的动作湿度。
变压器差动保护整定计算
变压器差动保护整定计算1. 比率差动1.1 装置中的平衡系数的计算1）．计算变压器各侧一次额定电流：n nn U S I 113=式中n S 为变压器最大额定容量，n U 1为变压器计算侧额定电压。
2）．计算变压器各侧二次额定电流：LHn n n I I 12= 式中n I 1为变压器计算侧一次额定电流，LH n 为变压器计算侧TA 变比。
3）．计算变压器各侧平衡系数：b n n PH K I I K ⨯=-2min 2，其中)4,min(min2max 2--=n n b I I K 式中n I 2为变压器计算侧二次额定电流，min 2-n I 为变压器各侧二次额定电流值中最小值，max 2-n I 为变压器各侧二次额定电流值中最大值。
平衡系数的计算方法即以变压器各侧中二次额定电流为最小的一侧为基准，其它侧依次放大。
若最大二次额定电流与最小二次额定电流的比值大于4，则取放大倍数最大的一侧倍数为4，其它侧依次减小；若最大二次额定电流与最小二次额定电流的比值小于4，则取放大倍数最小的一侧倍数为1，其它侧依次放大。
装置为了保证精度，所能接受的最小系数ph K 为0.25，因此差动保护各侧电流平衡系数调整范围最大可达16倍。
1.2 差动各侧电流相位差的补偿变压器各侧电流互感器采用星形接线，二次电流直接接入本装置。
电流互感器各侧的极性都以母线侧为极性端。
变压器各侧TA 二次电流相位由软件调整，装置采用Δ->Y 变化调整差流平衡，这样可明确区分涌流和故障的特征，大大加快保护的动作速度。
对于Yo/Δ-11的接线，其校正方法如下：Yo 侧：)0('I I I A A •••-=)0('I I I B B •••-= )0('I I I C C •••-=Δ侧：3/)('c a a I I I •••-=3/)('a b b I I I •••-=3/)('b c c I I I •••-= 式中：a I •、b I •、c I •为Δ侧TA 二次电流，a I '•、b I '•、cI '•为Δ侧校正后的各相电流；A I •、B I •、C I •为Yo 侧TA 二次电流，a I '•、b I '•、c I '•为Yo 侧校正后的各相电流。
变压器保护整定计算
变压器保护整定计算变压器是电力系统中常见的电力装置，用于将输入电压变换为输出电压的设备。
为了确保变压器的安全运行和保护设备以及网络的安全，需要对变压器进行保护整定计算。
过载是指变压器在一段时间内超过其额定容量工作的情况，长时间的过载会导致变压器内部温度升高，进而导致变压器绝缘老化甚至烧毁。
因此，过载保护是变压器保护中最常见和重要的保护之一过载保护的整定计算需要根据变压器的额定容量、温度上升限值、热时间常数以及运行条件等参数来确定。
1.额定容量：变压器的额定容量是指变压器在标准条件下可连续运行的功率容量。
2.温度上升限值：变压器内部各部件的温度上升限值是根据绝缘材料的耐热性和使用寿命确定的。
一般情况下，变压器的卷筒温度上升限值为55℃，油温上升限值为70℃。
3.热时间常数：热时间常数是指变压器从额定负荷到温度上升限值所需的时间。
一般情况下，变压器的热时间常数为8-10小时。
根据以上参数，可以使用下面的计算公式来确定过载保护的整定值：I=S/(1.73*U)其中I为额定电流，单位为安培；S为变压器的额定容量，单位为千伏安；U为变压器的额定电压，单位为伏特。
整定值一般为额定电流的1.2-1.3倍。
短路故障是指变压器中发生的高电流故障，通常由电气设备的故障或电力系统故障引起。
短路故障会导致变压器的绕组过热、绝缘损坏甚至引发火灾，因此，短路保护也是变压器保护中必不可少的一项。
短路保护的整定计算需要考虑变压器的相对短路能力、保护设备的动作特性和整定电流等参数。
1.相对短路能力：相对短路能力是指变压器在短路故障时所能承受的电流短时值，单位为千安。
根据电力系统的设计和安全要求，变压器的相对短路能力应大于或等于系统故障电流。
2.动作特性：短路保护装置的动作特性包括熔断器的熔断时间、熔断曲线以及保护继电器的时间-电流特性等。
根据系统的要求和对保护的灵敏度和可靠性的要求，可以选取不同的保护装置。
3.整定电流：整定电流是指保护装置的动作电流，也是选择熔断器额定电流和继电器动作特性的参考值。
主变压器保护整定计算
主变压器保护整定计算1.主变压器保护装置-差动保护是主变压器最重要的保护装置之一、差动保护的原理是通过比较主变压器的输入和输出电流来检测是否有电流损失。
差动保护的主要部件是电流互感器。
-过流保护用于检测主变压器输入或输出电路中的异常电流。
当电流超过设定值时，过流保护会触发断路器跳闸。
-热保护是通过感应主变压器的温度来检测是否存在过载情况。
当主变压器的温度超过设定值时，热保护会触发断路器跳闸。
-欠压保护用于检测主变压器输入或输出电路中的欠压情况。
当电压低于设定值时，欠压保护会触发断路器跳闸。
2.主变压器保护整定计算的步骤差动保护整定计算是保护主变压器最常用的方法。
差动保护整定计算的步骤如下：a.根据主变压器的输入和输出额定电流以及互感器的变比，计算差动保护的整定电流。
整定电流通常取主变压器额定电流的10%-20%。
b.对于主变压器的高压侧和低压侧分别选择一组电流互感器作差动保护元件。
电流互感器的变比应与主变压器的变比相匹配。
c.设置差动保护的动作时间和动作灵敏度。
动作时间应根据主变压器的额定电流和故障电流来确定。
过流保护的整定计算是为了检测主变压器输入或输出电路中的异常电流。
过流保护整定计算的步骤如下：a.根据主变压器的额定电流和故障电流，选择过流保护的整定电流。
整定电流通常取主变压器额定电流的150%-200%。
b.设置过流保护的动作时间和动作灵敏度。
动作时间应根据主变压器的额定电流和故障电流来确定。
热保护的整定计算是为了检测主变压器的过载情况。
热保护整定计算的步骤如下：a.根据主变压器的额定电流和过载容量，选择热保护的整定温度。
整定温度通常取主变压器的额定温度上限。
b.设置热保护的动作时间和动作灵敏度。
动作时间应根据主变压器的额定电流和过载电流来确定。
欠压保护的整定计算是为了检测主变压器输入或输出电路中的欠压情况。
欠压保护整定计算的步骤如下：a.根据主变压器的额定电压和欠压容限，选择欠压保护的整定电压。
变压器保护定值整定计算方法
变压器保护定值整定计算方法一、引言变压器是电力系统中常见的重要设备，其正常运行对电力系统的稳定性和安全性起着至关重要的作用。
为了保护变压器免受故障和损坏，需要对变压器的保护装置进行定值整定。
本文将介绍变压器保护定值整定的计算方法。
二、变压器保护定值整定的目的变压器保护定值整定的目的是确保保护装置在变压器内部故障发生时能够迅速准确地动作，切断故障电路，保护变压器不受损坏。
定值整定的关键是确定保护装置的参数，包括动作电流、动作时间和动作方式等。
三、变压器保护定值整定的计算方法1. 确定保护装置的类型：根据变压器的类型和保护要求，选择合适的保护装置类型，常见的有过流保护、差动保护、绕组温度保护等。
2. 确定保护装置的动作电流：动作电流是指保护装置在故障发生时所需的电流值。
根据变压器的额定电流和负载情况，可以采用不同的计算方法来确定动作电流。
常用的有百分比制、倍数制和折算制等。
3. 确定保护装置的动作时间：动作时间是指保护装置在故障发生后所需的动作时间。
根据变压器的故障类型和保护要求，可以选择合适的动作时间。
常见的有瞬时动作、时间延迟动作和时间限制动作等。
4. 确定保护装置的动作方式：动作方式是指保护装置在故障发生时的动作方式。
根据变压器的故障类型和保护要求，可以选择合适的动作方式。
常见的有单相动作、双相动作和三相动作等。
5. 校验保护装置的定值：根据变压器的额定参数和保护要求，对定值进行校验。
可以通过模拟故障和实际测试等方法，验证保护装置的动作性能是否符合要求。
四、变压器保护定值整定的注意事项1. 考虑变压器的额定参数：在进行定值整定时，需要充分考虑变压器的额定电流、额定电压、变比、短路阻抗等参数，确保保护装置的定值与变压器的特性相匹配。
2. 考虑变压器的负载情况：变压器的负载情况对保护定值的选择有一定影响。
负载过大或过小都可能导致保护装置的误动作或漏动作，因此需要合理估计变压器的负载情况，并根据实际情况进行定值整定。
20KV变压器保护整定计算书
20KV变压器保护整定计算书引言本文档旨在为20千伏（kV）变压器的保护整定提供计算依据和步骤。
保护整定的准确性对于变压器的安全运行至关重要。
本文档将涵盖以下内容：变压器的保护要求、计算方法和结果，以及整定参数的确定。
保护要求针对20KV变压器的保护，需要考虑以下几个方面：1.过电流保护：在变压器过载或短路情况下，过电流保护必须迅速动作，以防止变压器及其附属设备的损坏。
2.过温保护：变压器温度过高可能导致绝缘材料的破损，因此需要进行过温保护。
3.地故障保护：当变压器发生地故障时，需要迅速切断故障电流，以避免对系统产生更大的影响。
计算方法和结果过电流保护计算1.根据变压器的额定容量和短路电流计算得出变压器的额定短路容量。
2.根据变压器的额定电流和过电流保护系数计算得出过电流保护的整定电流。
过温保护计算1.根据变压器的额定容量和负载电流计算得出变压器的热损耗。
2.根据变压器的温度上升系数和周围环境条件计算得出变压器的最高允许温度。
3.根据变压器的热惯量和温度丝电流系数计算得出过温保护的整定电流。
地故障保护计算1.根据变压器的额定容量和短路电流计算得出变压器的额定短路容量。
2.根据变压器的额定电流和变压器的阻抗值计算得出变压器的阻抗电压。
3.根据变压器的阻抗电压和地故障电流计算得出地故障保护的整定电流。
整定参数的确定整定参数的确定需要考虑变压器的额定容量、环境条件以及系统要求等因素。
根据计算方法和结果来确定整定参数，确保保护装置在各种故障情况下能够准确、迅速地动作。
结论本文档介绍了20KV变压器保护整定的计算方法和步骤。
通过计算过电流保护、过温保护和地故障保护等参数，可以确保变压器在故障情况下能够及时切断电流，保障系统的安全运行。
变压器差动保护整定计算
变压器差动保护整定计算1. 比率差动1.1 装置中的平衡系数的计算1）．计算变压器各侧一次额定电流：n nn U S I 113=式中n S 为变压器最大额定容量，n U 1为变压器计算侧额定电压。
2）．计算变压器各侧二次额定电流：LHn n n I I 12= 式中n I 1为变压器计算侧一次额定电流，LH n 为变压器计算侧TA 变比。
3）．计算变压器各侧平衡系数：b n n PH K I I K ⨯=-2min 2，其中)4,min(min2max 2--=n n b I I K 式中n I 2为变压器计算侧二次额定电流，min 2-n I 为变压器各侧二次额定电流值中最小值，max 2-n I 为变压器各侧二次额定电流值中最大值。
平衡系数的计算方法即以变压器各侧中二次额定电流为最小的一侧为基准，其它侧依次放大。
若最大二次额定电流与最小二次额定电流的比值大于4，则取放大倍数最大的一侧倍数为4，其它侧依次减小；若最大二次额定电流与最小二次额定电流的比值小于4，则取放大倍数最小的一侧倍数为1，其它侧依次放大。
装置为了保证精度，所能接受的最小系数ph K 为0.25，因此差动保护各侧电流平衡系数调整范围最大可达16倍。
1.2 差动各侧电流相位差的补偿变压器各侧电流互感器采用星形接线，二次电流直接接入本装置。
电流互感器各侧的极性都以母线侧为极性端。
变压器各侧TA 二次电流相位由软件调整，装置采用Δ->Y 变化调整差流平衡，这样可明确区分涌流和故障的特征，大大加快保护的动作速度。
对于Yo/Δ-11的接线，其校正方法如下：Yo 侧：)0('I I I A A ∙∙∙-=)0('I I I B B ∙∙∙-= )0('I I I C C ∙∙∙-= Δ侧：3/)('c a a I I I ∙∙∙-= 3/)('a b b I I I ∙∙∙-=3/)('b c c I I I ∙∙∙-=式中：a I ∙、b I ∙、c I ∙为Δ侧TA 二次电流，a I '∙、b I '∙、cI '∙为Δ侧校正后的各相电流；A I ∙、B I ∙、C I ∙为Yo 侧TA 二次电流，a I '∙、b I '∙、cI '∙为Yo 侧校正后的各相电流。
变压器保护整定计算

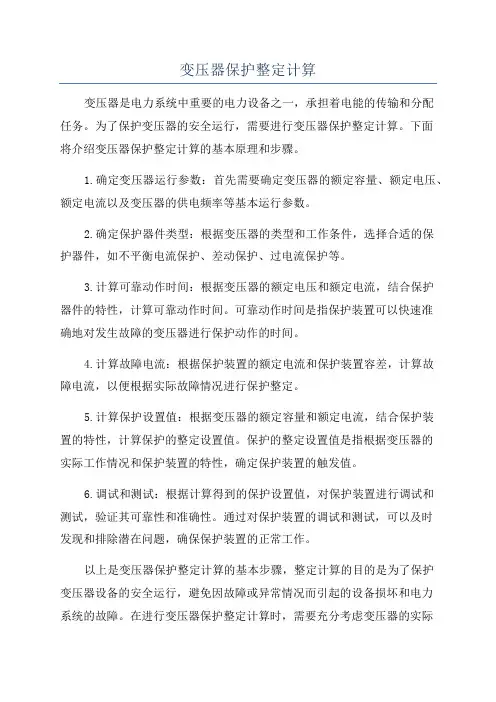

变压器保护整定计算变压器是电力系统中重要的电力设备，其正常运行对于保障电力系统的稳定运行至关重要。
为了保护变压器的正常运行，需要对其进行合理的保护整定计算。
本文将从保护概述、保护整定原则、保护整定计算等方面进行阐述，供参考。
一、保护概述变压器的保护目的是迅速、准确地切除故障电路，并确保变压器正常运行，避免因故障扩大导致不可逆的损坏。
变压器保护的基本要求是在故障发生时快速、可靠地切除故障电路，并具有良好的选择性和鉴别特性，能够保护变压器免受损害。
二、保护整定原则1. 整定规则：根据变压器的额定电流与保护设备的整定电流之间的关系进行整定。
2. 选择性：在故障电流范围内，所选的保护装置应能只切除受故障影响的部分，同时不切除其它合法的负载电流。
3. 稳定性：在短路电流作用下，保护装置应能长时间稳定工作，不误动作。
4. 灵敏度：保护装置应具有足够的灵敏度，能够检测到故障产生的小电流，以保证能够及时切除故障。
三、保护整定计算保护整定计算是根据变压器额定参数和保护装置的特性参数，计算出保护装置的整定值，以达到保护变压器的目的。
以下是保护整定计算的相关参考内容。
1. 过流保护整定计算过流保护是变压器保护中最常用的保护之一，其整定的基本原则是根据变压器额定电流和保护装置的整定参数计算得出整定值。
计算公式如下：Ipickup = K × Irated / CTR其中，Ipickup为整定值，K为系数（通常为1.2-1.5），Irated 为变压器额定电流，CTR为保护装置的变比。
2. 短路保护整定计算短路保护主要用于检测变压器绕组短路故障，其整定的基本原则是根据短路电流和保护装置的整定参数计算得出整定值。
计算公式如下：Ipickup = K × Ik / CTR其中，Ipickup为整定值，K为系数（通常为1.5-2），Ik为短路电流，CTR为保护装置的变比。
3. 差动保护整定计算差动保护是变压器的主要保护之一，用于检测变压器绕组间短路故障。
变压器保护定值整定计算方法
变压器保护定值整定计算方法变压器是电力系统中最为重要的设备之一，它通过变换电压和电流的比值，实现了电能在输电和配电过程中的有效传输。
在电力系统中，变压器的保护是至关重要的，一旦变压器发生故障，不仅会导致电力系统的瘫痪，还会给变压器本身造成严重的损坏。
因此，定期进行变压器保护定值整定是电力系统运行中不可或缺的一环。
变压器保护定值整定是指根据实际变压器的性能和运行条件，确定相应的保护装置的整定值，以保证变压器在正常运行和故障状态下都能得到可靠的保护。
常见的变压器保护装置包括差动保护、继电保护和热保护等，下面将以差动保护为例，介绍变压器保护定值整定的方法。
首先，差动保护是一种经典的变压器保护方式，它通过比较变压器的进线和出线电流，判断变压器是否发生内部故障。
差动保护中常用的保护原理包括直流差动保护和交流差动保护，其中直流差动保护适用于小型变压器，交流差动保护适用于大型变压器。
以下以交流差动保护为例进行定值整定计算。
交流差动保护的基本原理是根据电流的相量和幅值来比较进出线电流，当差流超过设定的定值时，保护装置将动作。
定值整定计算的关键是确定差流保护的动作定值和动作时间。
首先，对于变压器的不同运行条件，需要选择不同的动作定值。
常见的运行条件包括变压器的额定容量、容量变比、对称短路容量和零序容量等。
根据变压器的额定容量和容量变比，可以计算出进线和出线侧电流的变比值。
根据变压器的对称短路容量和零序容量，可以计算出进出线电流的最大允许差值。
根据变压器的性能曲线，可以进一步确定差流保护的动作定值。
其次，对于不同类型的故障，需要选择不同的动作时间。
常见的故障类型包括内部故障、外部故障和过电流故障等。
在定值整定计算中，一般会根据实际情况选择适当的动作时间，以实现快速故障检测和隔离保护。
最后，为了确保差动保护的可靠性，还需要进行整定参数的验证。
通过实际测试和调试，可以验证差动保护的动作定值和动作时间是否符合设计要求。
如果发现任何偏差或问题，应及时进行调整和修正。
变压器的电流保护及整定计算
变压器的电流保护及整定计算变压器的电流保护及整定计算是确保变压器正常运行和保护其安全的重要措施。
变压器的电流保护主要是通过保护装置对变压器电流进行监测和控制，一旦电流异常超过设定值，保护装置将会采取措施切断电源，以避免变压器因过流而损坏。
下面将介绍变压器电流保护的常见方法以及整定计算过程。
1.变压器电流保护的常见方法(1)熔断器保护：熔断器是较简单且常用的电流保护装置。
它可将额定电流以上的电流识别出来，并在电流超过熔断器额定电流时熔断，切断电源。
(2)过流继电器保护：过流继电器通过感应电流大小和时间来对过流进行判断，并根据设定值动作，切断电源。
过流继电器可以分为电磁式和电子式，电磁式过流继电器主要用于小电流、大短路电流的保护，而电子式过流继电器可以用于精确控制和计量。
(3)差动保护：差动保护通过对变压器两侧电流进行比较，当两侧电流不平衡超过设定值时切断电源。
差动保护是变压器保护中常用的一种方法，它可以有效地保护变压器免受内部故障的损害。
2.变压器电流保护整定计算变压器电流保护整定计算需要考虑变压器的额定容量、过载电流、短路电流等参数。
整定计算依据变压器的额定容量，采用不同的方法和标准。
(1)基于热稳定性的整定计算方法：根据变压器的额定容量和冷态（静态）过载能力来确定过载保护整定值。
计算公式如下：Ith = K1 × IL其中Ith为过载保护整定值，K1为系数，IL为变压器的额定容量。
(2)基于热瞬时稳定性的整定计算方法：根据变压器的额定容量和动态过载能力来确定过载保护整定值。
计算公式如下：Ith = K2 × IL其中Ith为过载保护整定值，K2为系数，IL为变压器的额定容量。
(3)基于短路容量的整定计算方法：根据变压器的额定容量和短路容量来确定短路保护整定值。
计算公式如下：Isc = K3 × IL其中Isc为短路保护整定值，K3为系数，IL为变压器的额定容量。
整定计算中，系数K1、K2、K3的值根据具体变压器的类型、参数和特性来确定，一般可以参考相关国际、国家或地方的标准和规范。
