fluent入门经典例子
Fluent经典实例分析
一年一度的毕业设计就要到来了，CAE软件依然是流体专业众多学子毕设的拦路虎，为了使各高校流体同学顺利完成毕业设计以及有志于在流体行业有一番作为的青年才俊迅速掌握一门技能，从而更好地适应职场需求，北京经纬云图仿真科技有限公司感谢各位同行的支持和厚爱，特组织各方面CAE软件专家长期进行免费在线网络培训，诚邀您的参与！特此声明：本公司的所有培训将主要以工程实例为基础进行，让您真正的学到知识，懂得原理，而不仅仅是简单的软件操作。
最重要的一点是为了回馈广大同仁们，本公司的培训完全免费，机不可失失不再来啊！主办单位：北京经纬云图仿真科技有限公司培训时间：每周五晚8：00---9：30培训方式：在线免费网络培训培训2000人QQ群：281194860（参与培训请加入，注明：FLUENT培训）培训内容：见附录附录：1，基础流动计算以AICD装置为例，说明利用fluent进行基础的流动模拟的步骤，包括计算设置和简单的后处理2，两相流Mix模型应用以某烟雾报警器为例，利用mix两相流模型，预测烟雾报警器内部的烟雾浓度分布3，空化问题以某拉瓦尔喷管型的空化装置为例，利用mix两相流模型和空化模型，计算装置内的水的空化情况4，水的蒸发和凝结以某水蒸气动力装置为例，利用mix两相流模型和蒸发凝结模型（fluent自带蒸发凝结模型和udf编程），并利用瞬态计算的方法，得到装置的瞬时流场分布和水凝结情况5，湿空气的露点问题以某实验装置为例，说明露点问题与蒸发凝结问题的本质区别，利用mix两相流模型和udf 露点模型，计算过冷空气中的水析出的问题，并与理论结果进行对比6，萃取问题（溶液间传质问题）以某反应塔的一层为例，利用mix两相流模型、组分输运模型和udf传质模型，计算甲苯的萃取过程，以及利用瞬态计算的方法，得到脉动进口条件对于萃取过程的影响7，水中气泡上升以某鱼缸中通过气泡的模型为例，利用vof两相流模型和udf气泡源，利用瞬态计算的方法，得到水中的连续气泡上升的流动动画8，融化、蒸发联合作用问题以低压力环境中的固态铝加热为例，利用vof两相流模型、融化凝固模型、蒸发凝结模型和udf加热源，利用瞬态计算的方法，计算铝融化后的液面形状9，粒子冲蚀问题以某钻井装置为例，利用DPM模型和粒子冲蚀模型，计算在钻井的过程中，钻头以及装置各部分的磨损情况10，高温粒子喷涂问题以某高温粒子喷涂装置为例，利用DPM模型和粒子融化、蒸发模型，计算在高温喷涂的过程中，不同半径粒子的运动轨迹，和粒子的融化、蒸发情况11，二维齿轮动网格以某二维齿轮泵为例，利用动网格模型中的刚体运动模型，模拟齿轮泵的啮合工作过程12，Six dof动网格问题以三维空间中小球斜射入水的问题为例，利用动网格模型和six dof模型，模拟小球从空气中斜射入水过程中的运动和受力情况13，流热耦合问题以某水泵的相关部件为例，利用流热耦合方法和udf热源，模拟水泵工作过程中的摩擦生热问题，以及冷却问题14，电磁搅拌问题以带有电磁搅拌的坩埚为例，利用udf体积力源项和mix两相流模型的方法，模拟电磁搅拌对于坩埚内合金金属的浓度分布的影响15，多孔介质问题以某带有多孔漏斗装置的化学反应塔为例，首先对多孔漏斗进行直接数值模拟得到多孔介质的属性参数，然后利用多孔介质和组分输运模型进行计算，得到反应塔内部各组分的浓度分布。
Fluent例子
FLUENT傻瓜操作软件平台：FLUENT6.2.16计算类型：三维定常叶轮涡壳耦合计算说明：没有考虑泵腔中的流动和容积损失。
导入mesh格式网格文件选择你要导入的文件检查check如下图所示，观测数据与您的模型是否一致，检查是否有负体积存在，存在负体积的网格一般很难收敛。
面网格显示光顺网格Grid--Check点击Smooth和Swap，直到0 remaining iteration 和number faces s。
设置单位Grid--Scale，一般都转换为mm设定转速单位Define-Unit选择湍流模型Define--Models--Viscous不考虑传热，不需要对能量方程进行设置，直接默认。
对于不可压流体，solver不需要设置，直接使用默认的隐式求解。
Model项只需要对湍流模型进行设他的全部默认。
设定流体属性Define--Materials--Fluent Database软件平台：FLUENT6.2.16设定边界条件1.叶轮内流体运用动静参考系解决运行叶轮和泵体间的动静耦合问题。
叶轮内流体设置为旋转坐标系，设置转速n,比如n=3500rpm,2900rpm等。
运动方向运用右手法则判定。
2.涡壳（泵体）内流体涡壳内流体设置为静止。
3.叶轮进口一般来说，定流量，计算扬程的情况，进口采用速度进口。
设置如下图。
3.叶轮出口叶轮出口通常采用自由出流条件，存在明显回流影响收敛的情况下，一般采用压力出口。
3.叶片表面设置为wall，相对于叶轮为静止。
可以设置表明粗糙度。
交接面设置Define--Grid interface松弛因子设置Solve--Control--Solution一般来说，采用默认值。
若难收敛，或者收敛不理想，可以把松弛因子调小。
一般采用一阶计算收敛后，再调整为二阶计算，这样收敛相对理想一些。
残差监控Solve--Monitors--Residual设置收敛精度，一般设置为1e-06.为了准确判定收敛，对于定场计算，给定速度进口时，监控进口和出口总压，当进口和出口总压恒定时，认为已经收敛。
workbench fluent例子
workbench fluent例子1. I need a workbench to finish this project.（我需要一个工作台来完成这个项目。
）2. The workbench is cluttered with tools and materials.（工作台上堆满了工具和材料。
）3. He built the workbench himself out of sturdy wood.（他用坚固的木材自己建造了工作台。
）4. The workbench is adjustable, so it can be used for different tasks.（工作台可以调节，因此可以用于不同的任务。
）5. She spent hours working at the workbench, perfecting her craft.（她花了几个小时在工作台上工作，完善她的手艺。
）6. The workbench has a built-in vice for holding objects in place.（工作台有一个内置的夹子，可以将物体固定在位。
）7. He keeps his tools organized on the shelves above the workbench.（他把他的工具放在工作台上方的架子上进行整理。
）8. The carpenter hammered away at his workbench, shaping the wood into a beautiful piece of furniture.（木匠在他的工作台上锤打着木头，将其塑造成一件美丽的家具。
）9. She used the workbench to create a stunning painting that was later displayed in an art gallery.（她用工作台创造了一幅令人惊叹的画作，后来在艺术馆里展出。
fluent案例
fluent案例咱今儿个就来说说小明的故事，那可真是个超级励志的Fluent（流利说英语）案例。
小明以前啊，那英语说得是磕磕巴巴，就像个刚学走路的小娃娃，走两步就摔一跤。
每次上英语课回答问题，那声音小得跟蚊子哼哼似的，而且语法错误一箩筐。
什么单复数啊，时态啊，在他脑袋里就像一团乱麻。
有一天，小明决定要改变这个状况。
他就下载了这个Fluent的软件。
刚开始的时候，他觉得那些练习就像一座座大山，看着都头疼。
但是呢，Fluent这个软件特别友好，就像一个超级耐心的英语老师。
比如说里面的口语练习，有各种各样有趣的话题。
像什么“如果你能拥有一种超能力，你想要啥？”这种话题一下子就把小明的兴趣勾起来了。
他不再觉得学英语是一件枯燥的事儿。
而且软件会给他的发音打分，这就像一场小小的比赛，他就想着每次都要比上一次得分高。
还有啊，Fluent里的课程设置得很合理。
它不是一股脑地把一堆知识塞给你，而是循序渐进的。
就像搭积木一样，一块一块稳稳地往上垒。
小明从最基础的单词发音开始练起，然后慢慢过渡到简单的句子，再到复杂的对话。
随着时间的推移，小明就像变了个人似的。
他每天都花个把小时在Fluent上练习。
过了几个月，奇迹就发生了。
在学校的英语演讲比赛里，他居然大大方方地站在台上，用流利的英语演讲，那发音标准得就像个小老外。
同学们都惊呆了，老师也对他刮目相看。
从那以后，小明可就更自信了。
他和外教聊天的时候也能谈笑风生，不再是以前那个半天憋不出一句话的他了。
Fluent就像是一把神奇的钥匙，打开了小明英语流利说的大门，让他在英语的世界里自由驰骋。
这就是小明的Fluent案例，怎么样，是不是很鼓舞人呢？。
fluent基础(入门篇).

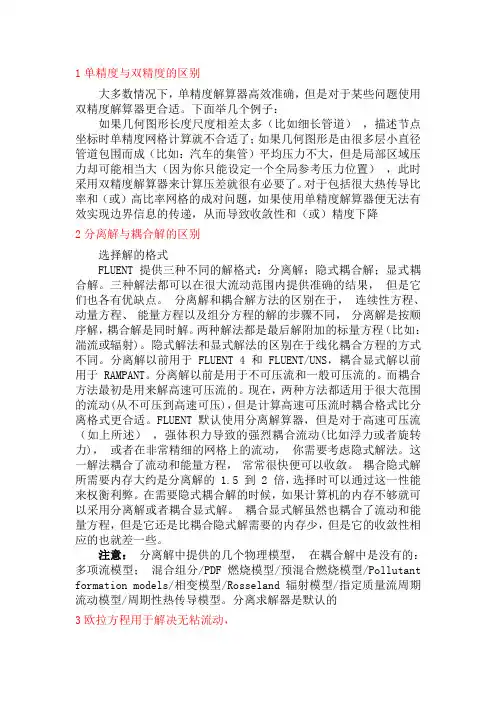

1单精度与双精度的区别大多数情况下，单精度解算器高效准确，但是对于某些问题使用双精度解算器更合适。
下面举几个例子：如果几何图形长度尺度相差太多（比如细长管道），描述节点坐标时单精度网格计算就不合适了；如果几何图形是由很多层小直径管道包围而成（比如：汽车的集管）平均压力不大，但是局部区域压力却可能相当大（因为你只能设定一个全局参考压力位置），此时采用双精度解算器来计算压差就很有必要了。
对于包括很大热传导比率和（或）高比率网格的成对问题，如果使用单精度解算器便无法有效实现边界信息的传递，从而导致收敛性和（或）精度下降2分离解与耦合解的区别选择解的格式FLUENT 提供三种不同的解格式：分离解；隐式耦合解；显式耦合解。
三种解法都可以在很大流动范围内提供准确的结果，但是它们也各有优缺点。
分离解和耦合解方法的区别在于，连续性方程、动量方程、能量方程以及组分方程的解的步骤不同，分离解是按顺序解，耦合解是同时解。
两种解法都是最后解附加的标量方程（比如：湍流或辐射)。
隐式解法和显式解法的区别在于线化耦合方程的方式不同。
分离解以前用于 FLUENT 4 和 FLUENT/UNS，耦合显式解以前用于 RAMPANT。
分离解以前是用于不可压流和一般可压流的。
而耦合方法最初是用来解高速可压流的。
现在，两种方法都适用于很大范围的流动(从不可压到高速可压)，但是计算高速可压流时耦合格式比分离格式更合适。
FLUENT 默认使用分离解算器，但是对于高速可压流（如上所述），强体积力导致的强烈耦合流动(比如浮力或者旋转力)，或者在非常精细的网格上的流动，你需要考虑隐式解法。
这一解法耦合了流动和能量方程，常常很快便可以收敛。
耦合隐式解所需要内存大约是分离解的 1.5 到 2 倍，选择时可以通过这一性能来权衡利弊。
在需要隐式耦合解的时候，如果计算机的内存不够就可以采用分离解或者耦合显式解。
耦合显式解虽然也耦合了流动和能量方程，但是它还是比耦合隐式解需要的内存少，但是它的收敛性相应的也就差一些。
Fluent教程学习教程
指定流体区域
第18页/共71页
第十八页，编辑于星期五：十九点 三十九分。
关闭DesignModeler
第19页/共71页
第十九页，编辑于星期五：十九点 三十九分。
第20页/共71页
第二十页，编辑于星期五：十九点 三十九分。
划分网格
第21页/共71页
第二十一页，编辑于星期五：十九点 三十九分 。
第34页/共71页
第三十四页，编辑于星期五：十九点 三十九分 。
第35页/共71页
第三十五页，编辑于星期五：十九点 三十九分 。
第36页/共71页
第三十六页，编辑于星期五：十九点 三十九分 。
启动Ansys Fluent
第37页/共71页
第三十七页，编辑于星期五：十九点 三十九分 。
第38页/共71页
第四十二页，编辑于星期五：十九点 三十九分 。
第43页/共71页
第四十三页，编辑于星期五：十九点 三十九分 。
第44页/共71页
第四十四页，编辑于星期五：十九点 三十九分 。
设置流体性质
第45页/共71页
第四十五页，编辑于星期五：十九点 三十九分 。
第46页/共71页
第四十六页，编辑于星期五：十九点 三十九分 。
第13页/共71页
第十三页，编辑于星期五：十九点 三十九分。
创建管道
第14页/共71页
第十四页，编辑于星期五：十九点 三十九分。
第15页/共71页
第十五页，编辑于星期五：十九点 三十九分。
第16页/共71页
第十六页，编辑于星期五：十九点 三十九分。
第17页/共71页
第十七页，编辑于星期五：十九点 三十九分。
第三十八页，编辑于星期五：十九点 三十九分 。
Fluent基础教程实例1
2 建模与网格划分
1、建立工程文件，Droplet.prj 2、建立角点及边线，A(-9.8,0)、B(9.8,0)、C(-9.8,4.9)、D(9.8,4.9)
C(-9.8,4.9) A(-9.8,0)
D(9.8,4.9) B(9.8,0)
2 建模与网格划分
3、建立边界，底边为Wall，其余边为Openwall
10、显示初始化结果
2
3
4
1
5
3 Fluent仿真计算与后处理
10、显示初始化结果
2
3
4
1
5
3 Fluent仿真计算与后处理
11、设置动画
5
4
2
3
6 1
3 Fluent仿真计算与后处理
12、设置迭代时长
2
3 1
4 计算结果
4 计算结果
7、设置主相和次相
1 2 3
3 Fluent仿真计算与后处理
7、设置主相和次相
1 2
3 4 5 设置表面张力
3 Fluent仿真计算与后处理
8、设置边界条件
右击，Type里选择Outflow
3 Fluent仿真计算与后处理
8、设置边界条件
右击，编辑
设置接触角
3 Fluent仿真计算与后处理
9、建立局部初始化区域
Fluent基础教程实例
实例1
1 问题描述
几何结构：
物理参数：
Gas Glycerin
密度kg/m3 1.204 1220
粘度Pa▪S 1.814e-5
0.116
表面张力N/m __
0.063
1 问题描述
学习内容： ➢ 二维网格绘制及Fluent计算过程 ➢ VOF计算气液两相流动 ➢ 局部区域初始化 ➢ 动画录制
fluent实例
冷热水混合器内的三维流动与换热问题问题描述：冷水与热水分别自混合器的两侧沿水平切向方向流入，在容器内混合后经过下部渐缩通道流入等径的出流管，最后流入大气，混合器简图见下图所示。
一．利用gambit建立混合器计算模型步骤1：启动gambit并选定求解器（fluent5/6）步骤2：创建混合器主体大圆柱图1圆柱体设置对话框图2混合器主体步骤3：设置混合器的切向入流管1.创建小圆柱图3小圆柱设置对话框图4创建的小圆柱体及混合器主体2将入流管移到混合器中部的边缘图5移动复制对话框 图6将入流管移到混合器主体的边缘上3．将小入流管以Z 轴为轴旋转1800复制图7旋转复制对话框图8将入流管旋转复制后的混合器步骤4：去掉小圆柱与大圆柱相交的多余部分，并将三个圆柱联接成一个整体图9体积列表框图10合并体积后的混合器步骤5：创建混合器下部的圆锥台图11锥台设置对话框图12创建锥台后的混合器步骤6：创建出流小管1．创建出流小圆管图13出流小管设置对话框图14创建出流小管后的混合器2．将其移动并与锥台相接图15移动小出流圆管设置对话框图16移动小出流圆管后的混合器步骤7将混合器上部、渐缩部分和下部出流小管组合为一个整体图17体积列表框图18合并体积后的混合器步骤8：混合内区域划分网格图19网格设置对话框图20划分好的表面网格图步骤9检查网格划分情况图21网格检查设置对话框步骤10设置边界类型步骤11msh文件的输出二．利用fluent3D求解器进行求解步骤1启动fluent并选择求解器3D步骤2检查网格并定义长度单位1．读入网格文件（下图为读入的图示）2．确定单位长度为cm图24长度单位设置对话框3.检查网格4.显示网格图25显示网格设置对话框图26显示网格图步骤2创建计算模型1.设置求解器图27求解器设置对话框2.启动能量方程图28能量方程设置对话框2.使用εk湍流模型-步骤3设置流体的材料属性图30材料属性设置对话框步骤4设置边界条件图32边界条件设置对话框图33速度边界设置对话框2.设置入口2的边界条件图34速度入口2的设置对话框图35出口边界设置对话框步骤5：求解初始化图36初始化设置对话框步骤6：设置监视器图37监视器设置对话框步骤7：保存case和data文件步骤8：求解计算图38迭代计算设置对话框图39残差曲线图图40出口速度监控图三．计算结果的后处理步骤1：创建等（坐标）值面1.创建一个z=4cm的平面，命名为surf-12.创建一个x=0的平面，命名为surf-2图41等值面设置对话框步骤2：绘制温度与压强分布图1.绘制温度分布图图42水平面上的温度分布图2.绘制壁面上的温度分布图43壁面上的温度分布图3.绘制垂直平面surf-2上的压力分布图44竖直面上的温度分布图步骤3：绘制速度矢量1.显示在surf-1上的速度矢量图45水平面上的速度矢量图2..显示在surf-2上的速度矢量图图46竖直面上的速度矢量图。
fluent实例
Fluent 实例分析求解操作一、实例简介本实例主要是求解管道内速度场的操作过程，其中， 管道的宽度远大于它的高度，所以侧壁对速度场的影响比较小，可以对速度场的模拟进行简化。
简化后如下图所示，这是原来管道z=0处XY 截面，他可以看做槽道，其长度为50mm ，高度为1mm 。
由于其长高比大于10符合槽道流动的必要条件，设槽道入口的水流速为0.1m/s 。
二、实例操作步骤1、利用Gambit 建立计算区域和指定边界条件类型 步骤1：文件的创建及其求解器的选择 （1）启动Gambit 软件 （2）建立新文件选择File-New 打开如下图所示文件创建框，输入channel 作为创建的文件名。
（3）选择求解器单击主菜单Solver 在弹出的对话框中选择FLUENT5/6，即利用Fluent 求解器求解。
步骤2：创建控制点选择Operation-Geometry-Vertex 打开如下图所示对话框进口L H 出口 yO在左边XYZ坐标对应的三个文本框中依次输入四个控制点坐标分别为（0,0,0）、（0,1,0）、（50,1,0）、（50，0,0）创建后如下图所示步骤3：创建边选择Operation-Geometry-Edge，打开如下图所示对话框在上图上面对话框中点击向上的箭头即可得到下面的对话框，选择2、3控制点单击向右的箭头在上面的框中单击Apply即可使2、3号控制点连线，同理把其余点依次连线组成矩形如右图所示步骤4：创建面选择Operation-Geometry-Face即可打开一对话框，在Edges文本框中把四根线都选上，然后单击Apply，可以看到四根线变成蓝色表明面已经创立。
利用Gambit软件右下角Global Control中Shade按钮就可以看到创建的面，如下图所示步骤5：网格划分（1）边的网格划分选择Operation-Mesh-Edges打开如下图所示的对话框Edges文本框选择所要划分网格的边线，Spacing为划分大小，后面对应的项目是Interval count，两条长边Spacing 值为150.短边Spacing值为50，划分后效果如下图所示（2）面的网格划分选择Operation-Mesh-Face打开面的网格划分对话框，在Face文本框中选择face.1面Spacing 值设置为1.0，且其后对应的项目是Interval size,单击Apple即可把上诉的面划分网格如下图所示步骤6：边界条件类型的指定选择Operation-Zones,打开如下图所示的对话框其中Name文本框是给边界命名Type是给边界类型指定，Edges选择边界，给1、3号边界命名Wall,其类型也为Wall,二号边界也就是入口边界命名inlet,指定类型为VELOCITY_INLET，4号边界命名为outlet，其类型为OUTFLOW，关掉网格显示单击Show labels，就可看到如下图所示的效果步骤7：mesh文件的输出选择File-Export-Mesh再打卡的对话框中输保存文件的文件名和存储路径单击Accept确定2、利用Fluent求解器求解步骤1：求解器的选择由于本例涉及的是二维管道流动，故打开Fluent软件后在弹出的对话框如下选择二维求解步骤2：文件导入和网格操作（1）读入文件File-Read-Case,选择前面保存的文件打开（2）检查网格文件Grid-Check,此操作是Fluent求解器对读入的网格文件进行检查（3）设计计算区域尺寸由于Gambit作图时默认单位是mm。
第01章fluent简单算例
第一章开始注意：此文只用于流体力学的教学和科学研究，如若涉及到版权问题请于本人联系。
本章对FLUENT做了大致的介绍，其中包括：FLUENT的计算能力，解决问题时的指导，选择解的形式。
为了便于理解，我们在本章演示了一个简单的例子，该例子的网格文件在安装光盘中已准备好。
引言FLUENT是用于模拟具有复杂外形的流体流动以及热传导的计算机程序。
它提供了完全的网格灵活性，你可以使用非结构网格，例如二维三角形或四边形网格、三维四面体/六面体/金字塔形网格来解决具有复杂外形的流动。
甚至可以用混合型非结构网格。
它允许你根据解的具体情况对网格进行修改（细化/粗化）。
对于大梯度区域，如自由剪切层和边界层，为了非常准确的预测流动，自适应网格是非常有用的。
与结构网格和块结构网格相比，这一特点很明显地减少了产生“好”网格所需要的时间。
对于给定精度，解适应细化方法使网格细化方法变得很简单，并且减少了计算量。
其原因在于：网格细化仅限于那些需要更多网格的解域。
FLUENT是用C语言写的，因此具有很大的灵活性与能力。
因此，动态内存分配，高效数据结构，灵活的解控制都是可能的。
除此之外，为了高效的执行，交互的控制，以及灵活的适应各种机器与操作系统，FLUENT使用client/server结构，因此它允许同时在用户桌面工作站和强有力的服务器上分离地运行程序。
在FLUENT中，解的计算与显示可以通过交互界面，菜单界面来完成。
用户界面是通过Scheme语言及LISP dialect写就的。
高级用户可以通过写菜单宏及菜单函数自定义及优化界面。
程序结构该FLUENT光盘包括：FLUENT解算器；prePDF,模拟PDF燃烧的程序；GAMBIT, 几何图形模拟以及网格生成的预处理程序；TGrid, 可以从已有边界网格中生成体网格的附加前处理程序；filters (translators)从CAD/CAE软件如：ANSYS，I－DEAS，NASTRAN，PATRAN 等的文件中输入面网格或者体网格。
fluent教程案例PPT课件
膨胀算法
• 前处理
– TGrid 算法 – 所有物理类型的默认设置。首先表面网格膨胀, 然后生成体网格 – 不支持邻近面设置不同的层数 – 可应用于扫掠和 2D 网格划分
• 后处理
– ICEM CFD 算法 – 使用一种在四面体网格生成后作用的后处理技术 – 只对 patching conforming和patch independent 四面体网格有效.
– 过渡比
• 膨胀层最后单元层和四面体区域第一单元层间的体尺寸改变
• 当求解器设置为 CFX时, 默认的 Transition Ratio是 0.77. 对其它物理选项, 包括Solver Preference 设置为 Fluent的CFD,
默认值是 0.272. • 因为Fluent 求解器是单元为中心的，其网格单元等于求解器单元, 而CFX 求解器是顶点为中心的 ，求解器单元是双重节点
5. 注意这里有5 部件和 5个实体。 4个 Solid项 包含三通管的 固体部分而命名为 Fluid的体是流体区域
6. 因为首先关注的是流体区域, 右击并抑制Outline 中几何下的 4个固体
7. 右击 Mesh 插入方法。 选择流体体并将 Method 设置为 Tetrahedrons，将 Algorithm 设置为 Patch Conforming
23. 保存项目并退出 Workbench.
作业 5.2
汽车集流管的流 体和结构网格
5-33
目标
这个作业示范对耦合传热 (CHT) 流分析或流固耦合(FSI)分析创建合适的网格, . 然而, 几何呈现潜在困难.
• 几何包含两部分. 一部分是固体集流管，另一部分是流体区 域.
• 流体网格将是CFD 性质, 具有膨胀,ckness 并输入值0.001 m. Maximum Layers设为5
FLUENT实例5个-fluent仿真模拟实例
前言为了使学生尽快熟悉计算流体软件FLUENT以及更好的掌握计算流体力学的计算模型，本书编制了几个简单的模型，包括了组分燃烧、管内流动、换热和房间温度场四个方面的内容。
其中概括了二维和三维的模型，描述详细，可根据步骤建模、划分网格和计算以及后处理。
本书不可能面面具到并进行详细讲解，但相信读者通过本书的学习，一定能领会其中的技巧。
目录前言﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍1 燃烧器内甲烷和空气的燃烧﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍3 管内层流流动数值计算﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ 38 蒸汽喷射器内的传热模拟﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ 52 组分传输与气体燃烧算例﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ 75 空调房间温度场的模拟﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍102燃烧器内甲烷和空气的燃烧问题描述这个问题在图1中以图解的形式表示出来。
此几何体包括一个简化的向燃烧腔加料的燃料喷嘴，由于几何结构对称可以仅做出燃烧室几何体的1/4模型。
喷嘴包括两个同心管，其直径分别是4个单位和10个单位，燃烧室的边缘与喷嘴下的壁面融合在一起。
图1：问题图示一、利用GAMBIT建立计算模型启动GAMBIT。
第一步：选择一个解算器选择用于进行CFD计算的求解器。
操作：Solver -> FLUENT5/6第二步：生成两个圆柱体1、生成一个柱体以形成燃烧室操作：GEOMETRY-> VOLUME-> CREATE VOLUME R打开Create Real Cylinder窗口，如图2所示图2：生成圆柱对话框a)在柱体的Height中键入值1.2。
b)在柱体的Radius 1中键入值0.4。
Radius 2的文本键入框可留为空白，GAMBIT将默认设定为Radius1值相等。
c)选择Positive Z（默认）作为Axis Location。
d)点击Apply按钮。
2、按照上述步骤以生成一个Height =2，Radius 1 =1并以positive z为轴的柱体。
fluent入门详细步骤及后处理算例
25
FLUENT
Step8 Create a surface to indicate the velocity contour/vectors
26
FLUENT
Velocity Contour/Vectors
27
FLUENT
Step9 Create a line for plotting the centerline velocity distribution
8
Gambit
Step5 Specify Boundary Condition‐‐Wall
9
Gambit
Step5 Specify Boundary Condition‐‐Inlet
10
Gambit
Step5 Specify Boundary Condition‐‐Outlet
11
Gambit
31
THE END
32
14
Gambit
Step7 Mesh the volume
15
Gambit
Step8 Save your work
16
Gambit
Step8 Export Mesh
17
FLUENT Step1 Check Mesh
18
FLUENT Step2 Select Solver
19
FLUENT Step3 Specify Material Property
28
FLUENT
Centerline Velocity Distribution
29
FLUENT
Step10 Create a line for plotting the velocity profile at the outlet
01-第一篇 FLUENT 基础知识
FLUENT6.1全攻略第一篇 FLUENT基础知识第一章 FLUENT软件介绍FLUENT软件是目前市场上最流行的CFD软件，它在美国的市场占有率达到60%。
在我们进行的网上调查中发现，FLUENT在中国也是得到最广泛使用的CFD软件。
因此，我们将在这本书中为大家全面介绍FLUENT的相关知识，希望能让您的CFD分析工作变得轻松起来。
用数值方法模拟一个流场包括网格划分、选择计算方法、选择物理模型、设定边界条件、设定材料属性和对计算结果进行后处理几大部分。
本章将概要地介绍FLUENT软件的以下几个方面：（1）FLUENT软件的基本特点。
（2）FLUENT、GAMBIT、TECPLOT和EXCEED的安装和运行。
（3）FLUENT的用户界面。
（4）FLUENT如何读入和输出文件。
（5）FLUENT中使用的单位制。
（6）如何规划计算过程。
（5）FLUENT的基本算法。
1.1FLUENT软件概述1.1.1网格划分技术在使用商用CFD软件的工作中，大约有80%的时间是花费在网格划分上的，可以说网格划分能力的高低是决定工作效率的主要因素之一。
FLUENT软件采用非结构网格与适应性网格相结合的方式进行网格划分。
与结构化网格和分块结构网格相比，非结构网格划分便于处理复杂外形的网格划分，而适应性网格则便于计算流场参数变化剧烈、梯度很大的流动，同时这种划分方式也便于网格的细化或粗化，使得网格划分更加灵活、简便。
FLUENT划分网格的途径有两种：一种是用FLUENT提供的专用网格软件GAMBIT 进行网格划分，另一种则是由其他的CAD软件完成造型工作，再导入GAMBIT中生成网1FLUENT6.1全攻略格。
还可以用其他网格生成软件生成与FLUENT兼容的网格用于FLUENT计算。
可以用于造型工作的CAD软件包括I-DEAS、Pro/E、SolidWorks、Solidedge等。
除了GAMBIT 外，可以生成FLUENT网格的网格软件还有ICEMCFD、GridGen等等。
FLUENT算例 (15)
计算流体力学作业FLUENT 模拟燃烧
一、模拟对象描述
圆柱型火焰燃烧器的结构图1所示。
火焰是湍流扩散火焰，在进口的中心处有一个小喷嘴。
甲烷以80m/s的速度从小喷嘴中射入，周围空气以0.5m/s 的速度流入燃烧器，过量空气系数为1.28。
在甲烷和空气之间用一层外墙隔开。
甲烷流动的雷诺数为5700.甲烷与空气的反应采用最常见的单步总包反应，而且认为反应是扩散控制的，因此使用涡耗散模型对其进行模拟。
图1 二维湍流扩散燃烧器中甲烷空气燃烧
二、实例操作步骤
1.利用GAMBIT建立计算区域和指定边界条件类型。
2.利用FLUENT求解器求解
步骤1：网格的相关操作
启动二维FLUENT，在菜单中点击File-Read-Case…，在相应目录中，找到自己生成的gascomb.msh。
点击Grid-Check,检查网格。
点击Grid-Scale…,设定网格尺寸，将网格改为按毫米生成。
点击Grid-Check，检查一下计算域是否正确：X的最大值是1.8，Y的最大值是0.225.然后关闭对话框。
点击Display-Grid…显示网格
步骤2：模型的设定
步骤3：材料属性设定
步骤4边界条件的设定
步骤5：设定初始条件和其他求解控制参数设置
残差随迭代逐渐收敛情况步骤6：结果显示
温度等值线云图。
fluent案例
b. 利用不同颜色显示温度分布：
c. 设置流体物理属性：
d. 设置边界条件：
8. 求解：
9. 设置监视器：
10. 保存文件：
11. 开始计算：
12. 保存data数据文件：
13. 显示计算结ຫໍສະໝຸດ ：a. 利用不同颜色显示速度分布：
b. 利用不同颜色显示温度分布：
b. 利用不同颜色速度矢量：
任秀彬
案例
案例
1.启动Gambit： 版本 ：2.3.16
2.创建坐标网格：
3.创建边界交点及圆心：（ctrl+鼠标右键）
研究背景 4.由点创造线： a. 隐藏坐标网格：
b. 创建线：
c. 创建圆弧边：
d. 创建小管嘴：
(1). 建小管嘴的入口边：
(2). 建小管嘴的入口边线：
5.由线创造面：
6.划分网格：
7.设置边界类型：
a. 设置边界条件：
8.输出网格：
1.启动Fluent： 版本 ：6.3.26
2.读入网格文件：
3. 网格检查：
4. 确定长度单位：
5. 平滑和交换网格：
6. 显示网格：
7. 建立求解模型：
a. 设置湍流模型：
b. 选择能量方程：
Fluent_第1-2章 fluent(实例)(授课)-1
1. Fluent求解器的选 择
通过桌面快捷启动fluent，打开 如图2-1所示对话框，选择单精度求 解器（2d），单击run图标启动 fluent求解器。
图1-4 建立新文件
图1-5 确认保存文件对话框
（3）选择求解器。点击主菜单中Solver，选中Fluent5/6.
2.创建控制点
点击Operation → Geometry → Vertex 打开创建点 的表单图1-6。创建（0,0,0）、（0,0.1,0）、（0.5,0.1,0） （0.5,0.2,0）、（2,0.2,0）、（2,0,0）六个控制点。点击控制面板图 标 ，弹出一个对话框，单击label前面的复选框，点击apply，了解 控制点名称，如图1-7所示
图1-11 六个控制点所连成的区域和几何单元名称的显示
4.创建面
选中Operation → Geometry → Face 打开如图1-12所 示Create Face From Wireframe表单， 首先选折创建界面表单中Edges后 面的文本框，然后按住Shift，依次左键单击窗口上的六条边。在单击apply图 标，图形窗口所创建区域的边变成蓝色，说明创建界面成功。
图1-15 计算域网格划分情况
图1-14 Mesh Face 对话框
6.边界条件类型指定
选择Operation → Zones Types对话框，如图1-16所示。 ,打开Specify Boundary
①边界条件的设定：边界类型设定操作 Action选项是指对边界条件进行任何操作。Add， 对某以计算域添加边界条件；Modify对某个边界 条件经行修改；Delete对某一边界条件进行删除； Delete All 删除所有的边界条件。 ②给出边界名称：Name选项是给指定的边界 条件命名。一般为方便辨认，最好有一定的意义。 ③ 指定边界条件类型：Type类型包含许多选 项，单击下方可以查看对应子菜单。 ④图1-16中的Entity下方表示的是对实体进行 边界条件设定。选择edges，然后在后方黄框用左 键单击。准备选择VELOCTITY-INLET速度入口 的边界条件对应的边edge.1，即左边入口。然后 单击apply。重复上述操作，指定右边出口边界条 件为充分发展OUTFLOW，取名为outlet；指定下 边为AXIS，取名为axial，其他的所有边指定为 图1-16 Specify Boundary wall，不用取名 Types 对话框
FLUENT实例5个(转自他人)
前言为了使学生尽快熟悉计算流体软件FLUENT以及更好的掌握计算流体力学的计算模型，本书编制了几个简单的模型，包括了组分燃烧、管内流动、换热和房间温度场四个方面的内容。
其中概括了二维和三维的模型，描述详细，可根据步骤建模、划分网格和计算以及后处理。
本书不可能面面具到并进行详细讲解，但相信读者通过本书的学习，一定能领会其中的技巧。
目录前言﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍1 燃烧器内甲烷和空气的燃烧﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍3 管内层流流动数值计算﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ 38 蒸汽喷射器内的传热模拟﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ 52 组分传输与气体燃烧算例﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ 75 空调房间温度场的模拟﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍102燃烧器内甲烷和空气的燃烧问题描述这个问题在图1中以图解的形式表示出来。
此几何体包括一个简化的向燃烧腔加料的燃料喷嘴，由于几何结构对称可以仅做出燃烧室几何体的1/4模型。
喷嘴包括两个同心管，其直径分别是4个单位和10个单位，燃烧室的边缘与喷嘴下的壁面融合在一起。
图1：问题图示一、利用GAMBIT建立计算模型启动GAMBIT。
第一步：选择一个解算器选择用于进行CFD计算的求解器。
操作：Solver -> FLUENT5/6第二步：生成两个圆柱体1、生成一个柱体以形成燃烧室操作：GEOMETRY-> VOLUME-> CREATE VOLUMER打开Create Real Cylinder 窗口，如图2所示a) 在柱体的Height 中键入值1.2。
b) 在柱体的Radius 1 中键入值0.4。
Radius 2的文本键入框可留为空白，GAMBIT 将默认设定为Radius 1值相等。
c) 选择Positive Z （默认）作为Axis Location 。
d) 点击Apply 按钮。
2、按照上述步骤以生成一个Height =2，Radius 1 =1并以positive z 为轴的柱体。
FLUENT菜鸟入门-不可不知的50个经典问题
Fluent必知的一些基本概念！连续性方程不收敛是怎么回事？在计算过程中其它指数都收敛了，就continuity不收敛是怎么回事这和Fluent程序的求解方法SIMPLE有关。
SIMPLE根据连续方程推导出压力修正方法求解压力。
由于连续方程中流场耦合项被过渡简化，使得压力修正方程不能准确反映流场的变化，从而导致该方程收敛缓慢。
你可以试验SIMPLEC方法，应该会收敛快些。
湍流与黏性有什么关系？湍流和粘性都是客观存在的流动性质。
湍流的形成需要一定的条件，粘性是一切流动都具有的。
流体流动方程本身就是具非线性的。
NS方程中的粘性项就是非线性项，当然无粘的欧拉方程也是非线性的。
粘性是分子无规则运动引起的，湍流相对于层流的特性是由涡体混掺运动引起的。
湍流粘性是基于湍流体的parcel湍流混掺是类比于层流体中的分子无规则运动，只是分子无规则运动遥远弱些吧了。
不过，这只是类比于，要注意他们可是具有不同的属性。
粘性是耗散的根源，实际流体总是有耗散的。
而粘性是制约湍流的。
LANDAU说，粘性的存在制约了湍流的自由度。
湍流粘性系数和层流的是不一样的,层流的粘性系数基本可认为是常数,可湍流中层流底层中粘性系数很小,远小于层流时的粘性系数;而在过渡区,与之相当,在一个数量级;在充分发展的湍流区,又远大于层流时的粘性系数.这是鮑辛内斯克1987年提出的。
1 FLUENT的初始化面板中有一项是设置从哪个地方开始计算(compute from),选择从不同的边界开始计算有很大的区别吗?该怎样根据具体问题选择从哪里计算呢?比如有两个速度入口A和B,还有压力出口等等，是选速度入口还是压力出口?如果选速度入口,有两个,该选哪个呀?有没有什么原则标准之类的东西？一般是选取ALL ZONE，即所有区域的平均处理，通常也可选择有代表性的进口(如多个进口时)进行初始化。
对于一般流动问题，初始值的设定并不重要，因为计算容易收敛。
但当几何条件复杂，而且流动速度高变化快(如音速流动)，初始条件要仔细选择。
fluent 简单案例
fluent 简单案例
当然可以，以下是一个简单的 Fluent 案例，用于模拟一个简单的二维管道流。
1. 模型建立：
首先，在 Gambit 中创建一个二维管道模型。
例如，一个长为 1m，直径为的圆管。
2. 网格划分：
使用 Gambit 对模型进行网格划分，选择适当的网格类型和尺寸。
3. 边界条件设置：
入口：速度入口，速度为 m/s。
出口：压力出口，压力为一个大气压。
管壁：无滑移壁面。
4. 求解器设置：
选择压力基求解器，湍流模型选择标准 k-ε 模型。
设置迭代次数为 500，收敛残差为 1e-6。
5. 开始模拟：
完成以上步骤后，可以开始模拟。
Fluent 将计算流场，并显示流速、压力、湍流强度等变量的分布。
6. 后处理：
模拟完成后，可以使用 Fluent 的后处理功能来查看和分析结果。
例如，可
以绘制速度、压力、湍流强度的云图或矢量图。
以上是一个简单的 Fluent 案例，用于模拟二维管道流。
实际应用中，可能
需要根据具体问题调整模型、网格、边界条件和求解器设置。
