腾祺直角坐标机器人 分类及特点简介分解
工业机器人技术基础 工业机器人的分类-根据坐标系分类
——笛卡尔坐标系机器人
学习目标
直角坐标机器人
直角坐标型机器人的机械结构形式和特点
圆柱坐标机器人
圆柱坐标系型机器人的机械结构形式和特点
球坐标机器人
球坐标型型机器人的机械结构形式和特点
关节坐标机器人
关节坐标型三种形式机器人的机械结构形式和特点
直角坐标机器人
• 定义：
直角坐标型机器人是一种最简单的结构，其手臂按直角坐标形式配置，即通过三 个相互垂直轴线上的移动来改变手部的空间位置.
• 运动学模型简单； • 末端执行器可以获得较高的速度； • 直线部分可采用液压驱动，可输出较大动
力 • 能够伸入型腔式机器内部 • 相同工作空间，本体所占空间体积比直角
坐标式要小。
• 缺点：
• 手臂可以到达的空间受限 • 末端执行器外伸离立柱轴心越远，
线位移分辨精度越低 • 后臂工作时，手臂后端会碰到工
多品种，便批量的柔性化作业
直角坐标系机器人
悬臂式
分类Leabharlann 龙门式直角坐标机器人
• 悬臂式机器人：
定义：
y
约束在平行于笛卡尔坐标轴x、y、z的方向上移动
特点：
腕的俯仰 z
长度有限，刚性差 约束少，重复性高
腕的横滚
腕的偏摆
腕的横滚
腕的偏摆
x
直角坐标机器人
• 龙门式机器人：
定义： 机座固定于可移动的平面 特点： 精度高、大负载
• 缺点：
• 该坐标复杂，轨迹求解较难，难于控制 • 转动关节在末端执行器上的线位移分辨率是一个变量
关节坐标机器人
• 定义：
关节机器人一般由多个转动关节串联起若干连杆组成， 其运动由前后的俯仰及立
自-直坐标机器人简述及其应用介绍(论文)
直坐标机器人简述及其应用介绍摘要:本文简述了机器人的分类、发展趋势、应用前景等。
主要简述了简述了直角坐标机器人的概念、主要组成部分和结构特点。
通过Sｏliｄwｏｒｋs软件对直角坐标机器人Ｘ轴三维机构进行绘制，包括电机、槽、螺杆、滑块、电机法兰、连接块等，并出工程图。
关键词:直角坐标机器人ＳolidWｏrks工程图3D结构１前言机器人是典型的机电一体化产品，一般由机械本体、控制系统、传感器、和驱动器等四部分组成。
机械本体是机器人实施作业的执行机构。
为对本体进行精确控制,传感器应提供机器人本体或其所处环境的信息,控制系统依据控制程序产生指令信号,通过控制各关节运动坐标的驱动器,使各臂杆端点按照要求的轨迹、速度和加速度，以一定的姿态达到空间指定的位置。
驱动器将控制系统输出的信号变换成大功率的信号，以驱动执行器工作。
Solidworｋｓ家族在市场上的普及面越来越广，已经逐渐成为主流3D机械设计的第一选择，尤其是在国外，其强大的绘图功能、空前的易用性、以及一系列旨在提高够设计效率的新特性,不断推进业界对三维设计的采用，也加速了整个3D行业的发展步伐。
数字化软件的出现,给机器人的设计提供了有力的技术保障，进而大大缩短了设计周期，避免了设计风险,优化了机器人结构,并减少了后期修改而付出的昂贵代价。
本文利用Ｓoliｄworks软件对直角坐标机器人的３D结构进行绘制，并出工程图。
2 机器人在我国的前景应该说中国是最需要又最不需要机器人的国家。
中国人口众多，劳动力资源丰富且廉价,从这一层面说用一个贵而笨重的机器人还不如雇一个人来的便宜,但是我国要做世界强国就必须用最少的资源作更多的事，我们的企业必须尽可能的采用高新技术来更高效率的生产,以高竞争力取胜，这就需要很多的机器人,人是没有机器人那样的精确率，准确率和高效率的。
可能会有人失业,但创造的就业机会更多，社会所得的利益会更多。
我相信在不久将来，机器人产业会如同汽车一样成为国家的经济支柱产业，美国是‘汽车上的国度’，中国可以成为‘站在机器人肩膀上的国家’。
直角坐标机器人讲解学习
完
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
动均按程序运行 4、一般由控制系统、驱动系统、机械系
统、操作工具等组成 4、灵活，多功能，因操作工具的不同功
能也不同 5、易安装、易操作、易维护，结构紧凑、
直角坐标机器人的应用：
焊接、搬运、上下料、包装、码垛、拆 垛、检测、探伤、分拣、装配、贴标、 喷码、涂胶和 切割等等。适用于汽车、 电子、电器、检测、医疗、航天、食品、 包装、印刷等各个行业。
直角坐标机器人
（1）2 轴组 合
手臂式：Y 轴基座固定， Y 轴的滑块可以水平移动， XY 平面内搬运、移载等
（1）2 轴组 合
支撑龙门式：手臂式的 Y 轴前端有支撑导轨，Y 轴 滑块水平移动、XY 平面内 搬运、移载等， 工作范围 大
（1）2 轴组 合
YZ 式：在侧立的 Y 轴上 固定 Z 轴基座，Z 轴的滑 块可以垂直移动，XZ 平面 内搬运、移载等
（2）3 轴组合
手臂式+Z 轴
支撑龙门式+Z 轴
XYZ 三维空间内搬运、移 载等
XYZ 三维空间内搬运、移 载等
（3）6 轴组合
（X-Y 基座固定+Z 轴）x2 XYZ 三维空间内搬运、 移载等
直角坐标机器人的特点
1、自由度运动，每个运动自由度之间的 空间夹角为直角
2、高可靠性、高速度、高精度 3、自动控制的，可重复编程，所有的运
直角坐标机器人的结构工作原理实现方法
直角坐标机器人的结构工作原理实现方法全文共四篇示例，供读者参考第一篇示例：直角坐标机器人是一种常见的工业机器人，其结构简单且精准，能够在工厂生产线上完成各种复杂的任务。
本文将对直角坐标机器人的结构、工作原理和实现方法进行详细介绍。
一、直角坐标机器人的结构直角坐标机器人通常由三个坐标轴组成，分别是X轴、Y轴和Z轴。
X轴和Y轴垂直于Z轴，可以实现在水平和垂直方向的移动。
Z轴垂直于工作平面，可以实现上下移动。
通过这三个轴的组合运动，直角坐标机器人可以实现在三个方向上的移动和定位，从而完成各种工作任务。
直角坐标机器人的结构一般包括机身、工作台、传动系统、控制系统等部分。
机身是机器人的主体部分，其中包含了X轴、Y轴和Z轴以及它们的传动部件。
工作台用于支撑和夹持工件，传动系统则负责驱动各个轴的运动。
控制系统则是整个机器人的大脑，用来控制机器人的运动和完成各种任务。
直角坐标机器人的工作原理可以简单描述为：控制各个轴的运动，实现对工件的定位和加工。
具体来说，当机器人接收到指令时，控制系统会根据指令计算出各个轴需要移动的距离和速度，然后通过传动系统驱动各个轴的运动，使工件完成预定的加工任务。
在工作过程中，直角坐标机器人通常需要通过传感器获取工件的位置和状态信息，然后根据这些信息来调整机器人的运动轨迹和速度，以确保工件能够按照要求进行加工。
控制系统还可以实现机器人的自动化运行，提高生产效率和质量。
直角坐标机器人的实现方法主要包括结构设计、传动系统设计和控制系统设计三个方面。
首先是结构设计，需要根据具体的工作任务和空间要求来设计机器人的结构，确定各个轴的长度、间距和运动方式。
接着是传动系统设计，需要选择适合的传动方式和传动部件，确保机器人能够在高速、高精度下稳定运行。
最后是控制系统设计，需要选择合适的控制器和编程语言，编写程序实现机器人的运动控制和任务执行。
直角坐标机器人是一种灵活、高效的工业机器人，可以广泛应用于各种生产场景中。
直角坐标机器人
直角坐标机器人直角坐标机器人主要由一些直线运动单元，驱动电机，控制系统和末端操作器组成。
针对不同的应用，可以方便快速组合成不同维数，各种行程和不同带载能力的壁挂式、悬臂式、龙门式或倒挂式等各种形式的直角坐标机器人。
从简单的二维机器人到复杂的五维机器人就有上百种结构形式的成功应用案例。
从食品生产到汽车装配等各行各业的自动化生产线中，都有各式各样的直角坐标机器人和其它设备共同严格同步协调的工作。
可以说直角坐标机器人几乎能胜任所有的工业自动化任务。
下面是其主要特点：1任意组合成各种结构样式，带载能力和尺寸的机器人，2采用多根直线运动单元级连和齿轮齿条传动，可以形成几十米的超大行程机器人。
3采用多根直线运动单元平连及各带多滑块结构时其负载能力可增加到数吨。
4 其最大运行速度可达到每秒8米，加速度可达到每秒4米。
5 重复定位精度可达到0.05mm~0.01mm。
6 采用带有RTCP功能的五轴或五轴以上数控系统能完成非常复杂轨迹的工作。
直角坐标机器人的选型1 使用要求分析对于选型的人员首先要有物理运动学基础，材料力学基础，伺服驱动使用和数控系统的应用经验，但最主要是把问题和要求等介绍很清楚。
对于简单任务和有经验的工程师通过电话和邮件就可以沟通好，而对复杂的任务要到现场双方共同分析和制定任务描述，给出具体合理的要求。
下面是主要的数据和信息：机器人的工作任务，手抓和负载的总重量，一个完整的工作周期是多少秒，可能分解成的子运动及对应的时间，运动和取抓过程中与其它设备的同步/握手要求，各个运动轴的有效运动长度及允许的最大运行速度，机器人工作周围空间上的限制，使用环境有粉末，高温，湿度等特殊防护要求，2 机器人结构形式选择根据前面“使用要求分析”中获得的信息资料来选择机器人的结构形式。
原则上尽可能选择龙门式直角坐标机器人，但有时受工作空间限制必须选择悬臂式。
在食品搬运和玻璃切割等项目中会产生大量粉末,伤害运动轴里面的导轨，此时最好采用吊挂式机器人。
直角坐标机器人的工作范围是什么
直角坐标机器人的工作范围是什么直角坐标机器人是一种能够在平面上进行直线运动的机器人。
它由横向移动的X轴和纵向移动的Y轴组成，并且可以通过控制这两个轴的运动来实现在平面上的各种操作。
直角坐标机器人的工作范围取决于机器人的尺寸和移动范围，下面将介绍直角坐标机器人的工作范围及应用。
1.工作范围直角坐标机器人的工作范围由X轴和Y轴的最大移动范围决定。
一般来说，机器人的工作范围是一个矩形区域，可以通过设置不同的移动范围来满足不同的工作需求。
例如，一个直角坐标机器人的X轴最大移动范围为1000mm，Y轴最大移动范围为800mm，那么它的工作范围就是一个长为1000mm，宽为800mm的矩形区域。
2.应用领域直角坐标机器人在工业自动化领域有着广泛的应用。
它可以用来进行物料搬运、装配、喷涂等操作。
由于直角坐标机器人的工作范围大、精度高、速度快，因此在大规模生产过程中可以有效地提高生产效率和质量。
在物料搬运方面，直角坐标机器人可以根据设定的路径进行物料的抓取和放置，实现不同位置之间的物料传递。
例如，在汽车生产线上，直角坐标机器人可以将零部件从存储区域搬运到装配线上，提高装配效率。
在装配方面，直角坐标机器人可以根据设定的程序自动装配零部件。
它可以准确地将零部件放置在正确的位置，并进行固定和连接操作。
例如，在电子产品生产过程中，直角坐标机器人可以自动将电子元件焊接到电路板上。
在喷涂方面，直角坐标机器人可以根据设定的路径进行喷涂操作。
它可以根据工件的形状和尺寸，调整喷涂枪的位置和喷涂角度，实现均匀的喷涂效果。
例如，在汽车制造过程中，直角坐标机器人可以进行车身的喷涂，提高涂装质量和一致性。
此外，直角坐标机器人还可以用于其他领域，如数控加工、仓储物流等。
它可以根据需要进行编程，实现不同的操作要求。
总结而言，直角坐标机器人的工作范围是一个矩形的平面区域，应用领域广泛且多样化。
它在工业自动化领域中起到重要作用，可以提高生产效率和质量，减少人力成本，满足不同的生产需求。
直角坐标机器人的优点
直角坐标机器人的优点直角坐标机器人，是一种基于直角坐标系工作的机器人系统。
相比其他类型的机器人，直角坐标机器人具有许多独特的优点。
本文将介绍直角坐标机器人的优越性，并分析其在工业生产领域的应用前景。
1. 精准度高直角坐标机器人采用直角坐标系进行定位和控制，使得其在运动过程中的定位精度更高。
直角坐标系以三个坐标轴为基础，可以实现在三个方向上的精确控制。
这种高精度定位的特性使得直角坐标机器人在一些对精度要求较高的应用中表现出色。
2. 灵活性强直角坐标机器人的运动范围更广，可以在X、Y、Z三个方向上自由运动。
这种灵活性使得直角坐标机器人能够适应不同尺寸和形状的工件加工，对工件布局的限制较少。
在一些复杂的工件加工任务中，直角坐标机器人能够更好地适应不同加工需求。
3. 扩展性好直角坐标机器人的结构相对简单，且模块化程度高，具有较好的可扩展性。
通过增加或替换部分模块，直角坐标机器人可以实现不同工作范围和载荷的适应。
这使得直角坐标机器人可以在不同行业和领域中广泛应用，并满足不同生产要求。
4. 操作简便直角坐标机器人通常采用简单的操作界面和人机交互方式，使得操作员可以轻松掌握操作技巧。
相比其他类型的机器人，直角坐标机器人的上岗培训时间较短，降低了企业的培训成本。
此外，直角坐标机器人还可以与其他设备进行无缝对接，实现更高效的生产流程。
5. 安全性高直角坐标机器人的工作范围通常固定，并且使用传感器进行辅助控制，从而降低了意外伤害的风险。
直角坐标机器人在进行工作时，可以根据设定的参数和限制条件自动停止动作，避免与操作人员或其他装置产生碰撞。
这使得直角坐标机器人能够在工业生产环境中安全稳定地运行。
6. 成本效益高由于直角坐标机器人结构相对简单，制造成本相对较低。
与其他类型的机器人相比，直角坐标机器人的价格更为可控，且维护成本也相对较低。
这使得直角坐标机器人成为许多中小企业引进自动化生产设备的理想选择。
7. 应用前景广阔直角坐标机器人的广泛应用领域包括：装配、搬运、焊接、喷涂等。
直角坐标机器人的特点
直角坐标机器人的特点直角坐标机器人（Cartesian robot）是一种常见的工业机器人，其运动轴与直角坐标系的坐标轴平行，因此其特点主要体现在以下几个方面。
1. 精准的直线运动直角坐标机器人的运动是沿着直角坐标系的X、Y、Z三个方向进行的，其运动轨迹可以精确控制，因此在需要进行直线运动的应用中具有优势。
例如，在组装、包装及物料搬运等领域，直角坐标机器人能够精确地将物品从A点搬运到B点，确保产品在运输过程中的稳定性和精度。
2. 多种工作模式直角坐标机器人具有多种可选的工作模式，可以通过切换不同的工具来适应不同任务的需求。
例如，可以装配抓取工具进行物品搬运，也可以装配喷涂工具进行涂装操作。
这种灵活性使得直角坐标机器人在不同行业和应用中均能发挥作用。
3. 扩展性强直角坐标机器人在机械结构上具有较强的扩展性。
其工作台面积和行程可以根据具体需求进行调整，以适应不同尺寸和重量的工件。
此外，直角坐标机器人还可以与其他设备进行集成，例如视觉系统、传感器等，以实现更复杂的任务。
4. 高重复定位精度直角坐标机器人的运动由精确的控制系统驱动，具备高重复定位精度。
这使得它在需要进行精细操作的任务中表现出色，例如精密装配、微调等。
直角坐标机器人通过准确控制每个轴的运动，可以保证机器人在多次执行相同任务时，能够以相同的精度和准确度完成。
5. 易于编程和操作直角坐标机器人的编程相对较为简单，采用直观的编程语言和界面，使得用户能够快速上手。
通常，用户只需指定目标位置和相应的运动轨迹，机器人就能按照预定的路径进行运动。
这种简单易用的特点使得直角坐标机器人成为许多工业生产线的首选。
总而言之，直角坐标机器人以其精准的直线运动、多种工作模式、扩展性强、高重复定位精度以及简单易用的特点，在工业自动化领域发挥着重要的作用。
随着科技的进步和应用的扩展，直角坐标机器人的应用前景将会更加广阔。
工业机器人简介
工业机器人简介目前联合国标准化组织对机器人的定义为：工业机器人是一种可重复编程和多功能的、用来搬运物料、零件、工具的机械手，或能执行不同任务而具有可改变的和可编程动作的专门系统。
工业机器人的发展可以简单分为三代：第一代，示教再现型工业机器人，目前应用最为广泛。
特点：这类机器人对环境的变化没有应变或适应能力。
第二代，在第一代示教机器人的基础上加上感觉系统，如视觉、力觉、触觉等。
特点：此类机器人对环境变化具有适应能力，目前已有部分传感机器人投入实际的应用。
第三代，智能机器人。
能以一定方式理解人的命令，感知周围的环境、识别操作的对象，并自行规划操作顺序以完成赋予的任务，这种机器人更接近人的某些智能行为。
目前尚处实验室研究阶段。
腾祺目前工业机器人产品系列主要包含直角坐标机器人、高速拾放机器人、水平多关节机器人等几类，公司一直致力于高端自动化生产设备及先进技术的推广和应用，并以饱满充沛的工作热情、完美创新的开发能力、优质及时的售后服务，赢得了广大客户的信任和认可。
工业机器人主要名词术语1) 机械手(Manipulator) 也可称为操作机。
具有和人臂相似的功能，可在空间抓放物体或进行其他操作的机械装置。
2) 驱动器(Actuator) 将电能或流体能转换成机械能的动力装置旷3) 末端操作器(End Effector) 位于机器人腕部末端、直接执行工作要求的装置。
如夹持器、焊枪、焊钳等。
4) 位姿(Pose) 工业机器人末端操作器在指定坐标系中的位置和姿态。
5) 工作空间(Working Space) 工业机器人执行任务时，其腕轴交点能在空间活动的范围。
6) 机械原点(MechanicalOrigin) 工业机器人各自由度共用的，机械坐标系中的基准点。
7) 工作原点(Work Origin) 工业机器人工作空间的基准点。
8) 速度(Velocity) 机器人在额定条件下，匀速运动过程中，机械接口中心或工具中心点在单位时间内所移动的距离或转动的角度。
直角坐标机器人
直角坐标机器人直角坐标机器人是一种能够在二维平面上进行移动和操作的机器人。
它具备了直角坐标系的特点，可以根据输入的坐标和指令进行移动，并且能够执行一系列任务，成为许多行业中的重要助力。
技术原理直角坐标机器人的核心原理是基于直角坐标系的运动控制。
它使用了激光传感器或摄像头等装置来获取周围环境的信息，并将其转化为坐标数据。
通过对坐标数据的分析和处理，机器人能够计算出自身位置和目标位置之间的路径，并进行相应的行动。
该机器人通常配备了一个底盘，上面安装了各种传感器和执行器。
传感器负责进行环境感知，以便机器人能够避免障碍物、识别目标等。
执行器则根据计算出的路径和任务要求，控制机器人的移动、抓取、放置等动作。
应用领域直角坐标机器人广泛应用于各个行业，为生产线自动化和物流管理提供了极大的便利。
以下是一些常见的应用领域：1.智能仓储：直角坐标机器人可以在仓库内进行物品的存储和取出。
它可以根据仓库中每个物品的坐标信息，快速定位并完成相应的操作。
这极大地提高了仓储效率和准确性。
2.制造业：在制造业中，直角坐标机器人可以配合自动化生产线进行协作操作。
它们可以负责零部件的搬运、组装和包装，大大减少了人力资源的消耗和生产过程中的错误。
3.医疗行业：在医疗行业中，直角坐标机器人被用于手术辅助和药品配送等任务。
它们能够根据医生的指令和患者的病情，准确无误地进行手术操作，提高手术的安全性和成功率。
4.酒店和餐饮业：在酒店和餐饮行业中，直角坐标机器人可以用于客房服务和餐食送餐。
它们可以根据客人的需求和指示，将物品送到具体的房间和桌面，提供高效、准确的服务。
优势与挑战直角坐标机器人具有许多优势，使其成为各个行业中的热门选择。
首先，它们可以在较小的空间中自由移动和操作，适应各种复杂环境。
其次，直角坐标机器人可以高效地处理大量的坐标和路径计算，并快速执行相关任务。
此外，它们还能够准确无误地重复相同的操作，避免了人为错误。
然而，直角坐标机器人在面对某些挑战时也存在一些限制。
直角坐标机器人具有结构紧凑、灵活
直角坐标机器人具有结构紧凑、灵活直角坐标机器人是一种常见的工业机器人，它具有结构紧凑和灵活的特点，为许多行业提供了高效的自动化解决方案。
本文将介绍直角坐标机器人的工作原理、特点和应用领域。
工作原理直角坐标机器人采用了直角坐标系，其工作原理是基于数学模型和控制系统。
它由三个独立的线性轴组成，分别称为X轴、Y轴和Z轴。
这些轴可以在三个方向上运动，控制工具坐标在三个平面上的位置和方向。
直角坐标机器人通常使用步进电机和伺服电机来驱动轴运动。
步进电机具有精确的位置控制能力，适用于需要高精度定位的任务。
而伺服电机则具有高速运动和较大负载能力，适用于快速和重载的操作。
特点1.结构紧凑：直角坐标机器人采用三轴直角结构，使其占用空间较小，适合在有限空间内工作。
这种紧凑的结构还使得机器人可以更好地与其他设备和生产线集成。
2.灵活性：直角坐标机器人可以在三个轴上进行独立运动，灵活性高。
它可以完成多种任务，如搬运、装配、加工等。
通过合理的编程和工具更换，机器人可以快速适应不同的生产需求。
3.高精度：直角坐标机器人采用精确的位置控制技术，可以实现高精度的定位和操作。
这使得机器人在需要高精度加工或装配的场景中得到广泛应用，提高了产品质量和生产效率。
4.简单易用：直角坐标机器人具有较高的易用性。
它可以通过编程控制和外部传感器与其他设备进行通信和协作，实现自动化生产流程。
同时，机器人供应商通常提供友好的用户界面和培训，使得操作人员可以快速上手。
应用领域直角坐标机器人在许多行业中都得到了广泛的应用，如：1.制造业：直角坐标机器人可以用于装配、搬运和加工等任务。
它可以帮助加快生产速度，提高产品质量，并减少人力成本。
2.包装与物流：直角坐标机器人可以在包装和物流过程中起到重要作用。
它可以用于包装物品、排序和搬运货物，并在仓库中进行物品的存储和选择。
3.电子制造业：直角坐标机器人在电子制造过程中的应用越来越广泛。
它可以帮助在电路板上焊接、装配电子元件，同时提高产品的一致性和可靠性。
对工业机器人的分类与控制系统详细剖析
对工业机器人的分类与控制系统详细剖析一、工业机器人的分类1. 按操作机坐标形式可分为：（1）直角坐标型工业机器人其运动部分由三个相互垂直的直线移动（即PPP）组成，其工作空间图形为长方形。
它在各个轴向的移动距离，可在各个坐标轴上直接读出，直观性强，易于位置和姿态的编程计算，定位精度高，控制无耦合，结构简单，但机体所占空间体积大，动作范围小，灵活性差，难与其他工业机器人协调工作。
（2）圆柱坐标型工业机器人其运动形式是通过一个转动和两个移动组成的运动系统来实现的，其工作空间图形为圆柱，与直角坐标型工业机器人相比，在相同的工作空间条件下，机体所占体积小，而运动范围大，其位置精度仅次于直角坐标型机器人，难与其他工业机器人协调工作。
（3）球坐标型工业机器人又称极坐标型工业机器人，其手臂的运动由两个转动和一个直线移动（即RRP,一个回转，一个俯仰和一个伸缩运动）所组成，其工作空间为一球体，它可以作上下俯仰动作并能抓取地面上或教低位置的协调工件，其位置精度高，位置误差与臂长成正比。
（4）多关节型工业机器人又称回转坐标型工业机器人，这种工业机器人的手臂与人一体上肢类似，其前三个关节是回转副（即RRR），该工业机器人一般由立柱和大小臂组成，立柱与大臂见形成肩关节，大臂和小臂间形成肘关节，可使大臂做回转运动和俯仰摆动，小臂做仰俯摆动。
其结构最紧凑，灵活性大，占地面积最小，能与其他工业机器人协调工作，但位置精度教低，有平衡问题，控制耦合，这种工业机器人应用越来越广泛。
（5）平面关节型工业机器人它采用一个移动关节和两个回转关节（即PRR），移动关节实现上下运动，而两个回转关节则控制前后、左右运动。
这种形式的工业机器人又称（SCARA(Seletive Compliance。
直角坐标机器人
直角坐标机器人直角坐标机器人是一种能够在直角坐标系中进行自主运动和定位的机器人。
它具有独特的设计和功能，可以广泛应用于各个领域，如工业生产、仓储物流、医疗服务等。
本文将介绍直角坐标机器人的工作原理、应用场景以及未来前景。
工作原理直角坐标机器人采用了直角坐标系作为其运动和定位的基准。
它通常由一个底座和一个横纵向可移动的工作平台组成。
工作平台上安装有各种传感器和执行器，以实现机器人的感知和动作功能。
机器人通过底座上的电机驱动工作平台在直角坐标系内进行水平和垂直方向的运动。
通过准确的定位和运动规划，直角坐标机器人可以在三个坐标轴上精确定位和移动，实现复杂的任务。
机器人的工作原理基于先进的控制算法和传感器技术。
通过实时感知周围环境和自身状态，机器人可以做出相应的决策，并且能够适应不同的工作场景和需求。
应用场景直角坐标机器人在许多领域中都有广泛的应用。
以下是一些常见的应用场景：1.工业生产：直角坐标机器人可以用于自动化生产线，执行装配、搬运、喷涂等任务。
其高精度和重复性能保证了生产线的效率和质量。
2.仓储物流：机器人可以在仓库中进行货物的搬运和堆放，提高物流效率和准确性。
通过与仓库管理系统的联动，机器人可以实现自动的货物分拣和库存管理。
3.医疗服务：直角坐标机器人可以在医院中执行手术室和病房的物品搬运和定位任务。
它们可以精确地将物品传送到指定位置，减轻医护人员的劳动强度。
4.基础设施维护：机器人可以用于检查和维护高空、狭窄或危险的地方，如桥梁、管道等。
它们可以代替人工进行巡检和维修工作，提高安全性和效率。
未来前景直角坐标机器人在未来将有更广阔的应用前景。
随着人工智能、物联网和自动化技术的不断进步，机器人将更加智能化、灵活化和自主化。
未来的直角坐标机器人将具备更强大的计算和感知能力，在复杂环境中自主决策和执行任务。
它们可能与其他机器人或智能设备实现协作，形成集群或团队，共同完成任务。
直角坐标机器人还有望应用于更多领域，如家庭服务、教育培训、农业等。

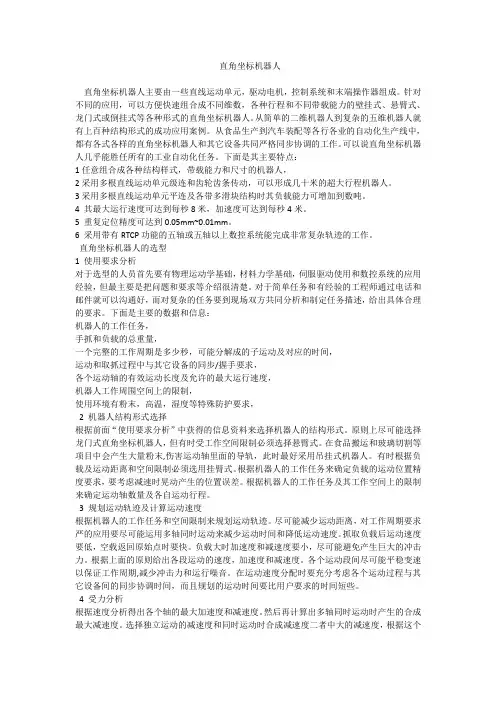

直角坐标机器人.
直角坐标机器人直角坐标机器人主要由一些直线运动单元，驱动电机，控制系统和末端操作器组成。
针对不同的应用，可以方便快速组合成不同维数，各种行程和不同带载能力的壁挂式、悬臂式、龙门式或倒挂式等各种形式的直角坐标机器人。
从简单的二维机器人到复杂的五维机器人就有上百种结构形式的成功应用案例。
从食品生产到汽车装配等各行各业的自动化生产线中，都有各式各样的直角坐标机器人和其它设备共同严格同步协调的工作。
可以说直角坐标机器人几乎能胜任所有的工业自动化任务。
下面是其主要特点：1任意组合成各种结构样式，带载能力和尺寸的机器人，2采用多根直线运动单元级连和齿轮齿条传动，可以形成几十米的超大行程机器人。
3采用多根直线运动单元平连及各带多滑块结构时其负载能力可增加到数吨。
4 其最大运行速度可达到每秒8米，加速度可达到每秒4米。
5 重复定位精度可达到0.05mm~0.01mm。
6 采用带有RTCP功能的五轴或五轴以上数控系统能完成非常复杂轨迹的工作。
直角坐标机器人的选型1 使用要求分析对于选型的人员首先要有物理运动学基础，材料力学基础，伺服驱动使用和数控系统的应用经验，但最主要是把问题和要求等介绍很清楚。
对于简单任务和有经验的工程师通过电话和邮件就可以沟通好，而对复杂的任务要到现场双方共同分析和制定任务描述，给出具体合理的要求。
下面是主要的数据和信息：机器人的工作任务，手抓和负载的总重量，一个完整的工作周期是多少秒，可能分解成的子运动及对应的时间，运动和取抓过程中与其它设备的同步/握手要求，各个运动轴的有效运动长度及允许的最大运行速度，机器人工作周围空间上的限制，使用环境有粉末，高温，湿度等特殊防护要求，2 机器人结构形式选择根据前面“使用要求分析”中获得的信息资料来选择机器人的结构形式。
原则上尽可能选择龙门式直角坐标机器人，但有时受工作空间限制必须选择悬臂式。
在食品搬运和玻璃切割等项目中会产生大量粉末,伤害运动轴里面的导轨，此时最好采用吊挂式机器人。
机器人资料_百度文库概要
机器人机械结构指其机体结构和机械传动系统,也是机器人的支承基础和执行机构。
直角坐标机器人:结构特点:在直角坐标空间内解耦,空间轨迹易于求解; 易于实现高定位精度;当具有相同的工作空间时,本体所占空间体积较大。
圆柱坐标机器人:结构特点:在圆柱坐标空间内解耦;能够伸入型腔式空间;相同工作空间,本体所占空间体积比直角坐标式要小;直线驱动部分密封、防尘较难。
极坐标机器人:结构特点:所占空间体积小, 机构紧凑; 往往需要将极坐标转化成我们习惯的直角坐标,轨迹求解较难;直线驱动同样存在密封、防尘问题。
垂直多关节机器人:结构特点:机构紧凑,动作灵活,工作空间大;能绕过基座周围的一些障碍物;适合电机驱动,关节密封、防尘比较容易水平多关节机器人(SCARA :结构特点:作业空间与占地面积比很大,使用起来方便,沿升降方向刚性好,尤其适合平面装配作业。
1、三相异步电动机:220V2、单相交流电动机:220V3、直流电动机:24V 调速:变频器调速器舵机主要是由外壳、电路板、无核心马达、齿轮与位置检测器所构成。
其工作原理是由接收机发出讯号给舵机,经由电路板上的 IC 判断转动方向,再驱动无核心马达开始转动, 透过减速齿轮将动力传至摆臂,同时由位置检测器送回讯号,判断是否已经到达定位。
直线电机是把电能直接转化为直线机械运动能量的装置。
电机是一种执行装置, 是执行器的一种。
蜗轮蜗杆减速器:发热磨损 ---润滑减速比:蜗轮齿数 /蜗杆头数;蜗杆头数越多,传动效率越高,但加工会更加困难。
若要求自锁,应选择单头。
行星减速器:当太阳轮旋转时, 带动行星齿轮旋转,由于齿圈被固定, 所以行星齿轮除作自转外,还将绕中心旋转轴线作行星运动 -低速公转运动,通过行星轮轴,将行星齿轮的低速公转运动传至输出轴,这样便完成了减速运动。
谐波减速器:由谐波发生器(椭圆形凸轮及薄壁轴承、柔轮(在柔性材料上切制齿形以及与它们啮合的钢轮构成的传动机构。
谐波减速器原理:柔轮的齿数比钢轮的齿数少两个齿。
工业机器人技术基础22工业机器人的机械结构分类根据坐标系统分类
直角坐标型机器人的特点
• 优点：容易求解空间轨迹，容易实现控制，容易达到高定 位精度。
• 缺点：本体占空间体积大, 工作空间小，操作灵活性差。
2. 圆柱坐标型机器人（R2P）
• 通过两个移动和一个转动来实现手部空间位置的改变。
圆柱坐标型机器人的特点
• 优点：运动学模型简单；可获得较高的速度；可输出较大 的动力；能够伸入型腔式机器内部；本体所占空间体积比 直角坐标式要小。
名称
特征说明
直角坐标型机器人
机器人的手臂按直角坐标形式配置，即通过三个相互垂直轴线上的移动来 改变手部的空间位置
圆柱坐标型机器人
机器人的手臂按圆柱坐标形式配置，即通过两个移动和一个转动来实现手 部空间位置的改变
球坐标型机器人
机器人的手臂按球坐标形式配置，其手臂的运动由一个直线运动和两个转 动所组成。
关节型机器人
机器人的手臂按类似人的腰部及手臂形式配置，其运动由前后的俯仰及立 柱的回转构成。
平面关节式机器人
可以看成是关节坐标式机器人的特例,它只有平行的肩关节和肘关节,关节 轴线共面,
工业机器人的机械结构分类 ——根据坐标系统分类
工业机器人的应用领域
一、根据坐标系统的分类
• 按坐标系统分，工业机器人的主要机械结构有： • 直角坐标型 • 圆柱坐标型 • 球坐标型（也称极坐标型） • 关节坐标型和平面关节型
1. 直角坐标型机器人（3P）
• 通过三个相互垂直轴线上的移动来改变手部的空间位置。
• 缺点：轨迹求解较难，难于控制，且转动关节在末端执行 器上的线位移分辨率是一个变量。
4. 关节坐标型机器人
• 由多个转动关节串联起若干连杆组成。
关节坐标型机器人的特点
直角坐标机器人的设计进行说明
直角坐标机器人的设计进行说明一直以来我们都在讨论直角坐标机器人的概念,使用方法,特点,性能,流程等等都没有一个很明确的或者是完善的介绍,今天我就主要对直角坐标机器人的设计进行一个简要的阐述。
希望对大家有一个帮助。
一、机器人设计特点：1、机器人的设计是一个复杂的工作，工作量很大，涉及的知识面很多，往往需要多人完成。
2、机器人设计是面向客户的设计，不是闭门造车。
设计者需要经常和用户在一起，不停分析用户要求，寻求解决方案。
3、机器人设计是面向加工的设计，再好的设计，如果工厂不能加工出产品，设计也是失败的，设计者需要掌握大量的加工工艺及加工手段。
4、机器人设计是一个不断完善的过程。
二、机器人设计流程：1、使用要求的分析：每一个机器人都是根据特定的要求的产生而设计的，设计的第一步就是要将使用要求分析清楚，确定设计时需要考虑的参数，包括：机器人的定位精度，重复定位精度；机器人的负载大小，负载特性；机器人运动的自由度数量，每自由度的运动行程；机器人的工作周期或运动速度，加减速特性；机器人的运动轨迹，动作的关联；机器人的工作环境、安装方式；机器人的运行工作制、运行寿命；其他特殊要求；2、本机械模型初建：机器人从机械结构分大体可分为龙门结构、壁挂结构，垂挂结构，根据安装空间的要求选择不同的结构，每种结构的力学特性、运动特性都是不一样的。
后续的设计必须是基于一个确定的结构。
机器人的基本结构图三3、运动性能计算：有关该性能的参数有：平均速度：V=S/t 速度曲线四最大速度：Vmax=at加速度/减速度：a=F/m其中：S为运动行程t为定位运动时间F加速时的驱动力M运动物体质量和4、力学特性分析一个机器人是由许多定位单元组成的，每根定位系统都要分析。
需要分析的项目如下：水平推力Fx 力学分析图五正压力Fz侧压力FyMx、My、Mz5、机械强度校核：每个定位单元，每个梁都要进行校核，尤其双端支撑梁和悬臂梁。
1）挠度变形计算F：负载（N）；L：定位单元长度（mm）；E：材料弹性模量；I：材料截面惯性矩(mm4)；f：挠度形变（mm）注意：在计算挠度形变时，梁的自重产生的变形不能忽视，梁的自重按均布载荷计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）3轴组合
手臂式+Z轴：
XYZ三维空间内搬运、 移载等
（2）3轴组合
支撑龙门式+Z轴：
XYZ三维空间内搬运、 移载等
（3）6轴组合
1、（X-Y基座固定+Z轴） x2
2、XYZ三维空间内搬运、 移栽等
直角坐标机器人的特点
1、自由度运动，每个运动自由度之间的空间夹角为 直角 2、高可靠性、高速度、高精度 3、自动控制的，可重复编程，所有的运动均按程序 运行 4、一般由控制系统、驱动系统、机械系统、操作工 具等组成 4、灵活，多功能，因操作工具的不同功能也不同 5、易安装、易操作、易维护，结构紧凑、美观耐用 6、可根据用户需求进行多样化定制设计
腾祺直角坐标机器人
1、分类 2、特点简介
直角坐标机器人基于空间XYZ直角坐标系编 程、有三轴及以上自由度，能够实现自动控制、 可重复编程反复应用，适合不同任务的自动化设 备。
腾祺依托强大的研发团队，以及雄厚的经济 实力，专业研发直线模组滑台、单轴机器人、组 合式直交机器人、精密伺服/步进电动推杆(缸)、 工业四六轴机器人、桌面型机械手、全自动三维 点胶机焊锡锁螺丝机，以及非标准自动化设备等 等系列产品。
组合式直角机器人简介
（1）2轴组合
手臂式：
Y轴基座固定 Y轴的滑块可以水平 移动 XY平面内搬运、移 载等
（1）2轴组合
支撑龙门式：
手臂式的Y轴前端有 支撑导轨， Y轴滑块水平移动、 XY平面内搬运、移 载等，工作范围大
（1）2轴组合
YZ式：
在侧立的Y轴上固定Z 轴基座，Z轴的滑块可 以垂直移动，XZ平面 内搬运、移载等
ቤተ መጻሕፍቲ ባይዱ
直角坐标机器人的应用
焊接、搬运、上下料、包装、码 垛、拆垛、检测、探伤、分拣、装配、 贴标、喷码、涂胶和切割等等。适用于 汽车、电子、电器、检测、医疗、航天、 食品、包装、印刷等各个行业。
