电子科技大学《电路分析基础》20春期末考试

电子科大20春《电路分析基础》在线作业2答案

(单选题)1: 变压器的基本作用是（）
A: 变电压
B: 变电流
C: 变阻抗
D: 变相位
正确答案: A
(单选题)2: u＝－100sin（6πt＋10°）V超前i＝5cos（6πt－15°）v的相位差是（）A: 25°
B: 95°
C: 115°
正确答案: C
(单选题)3: 符合无损耗、K=1和自感量、互感量均为有限值条件的变压器是（）
A: 理想变压器
B: 全耦合变压器
C: 空芯变压器
正确答案: B
(单选题)4: 已知电流ｉ＝４ｓｉｎ（３１４ｔ－４５°）Ａ，当它通过２Ω的电阻时，电阻所消耗的功率是（）Ｗ
A: ３２
B: ８
C: １６
D: １０
正确答案: C
(单选题)5: 动态元件的初始储能在电路中产生的零输入响应中（）
A: 仅有稳态分量
B: 仅有暂态分量
C: 既有稳态分量，又有暂态分量
正确答案: B
(单选题)6: 电容具有（）特性
A: 通低频阻高频
B: 隔直阻交
C: 通直阻交
D: 隔直通交
正确答案: D
(单选题)7: 照明灯的开关一定要接在（）线上
A: 中
B: 地
C: 火。

电子线路分析基础_西安电子科技大学中国大学mooc课后章节答案期末考试题库2023年

电子线路分析基础_西安电子科技大学中国大学mooc课后章节答案期末考试题库2023年1.电路如图所示，已知【图片】>>1，【图片】=0.7V，要求【图片】=1mA，则【图片】为（）【图片】。

【图片】参考答案:4.3k2.若想增大输入电阻，且保持放大器稳定，放大器应引入（）反馈。

参考答案:串联负3.放大器输入单一频率的信号时，不会出现线性失真。

参考答案:正确4.图示电路，若想实现输出电压稳定，则应该在（）引入反馈支路。

【图片】参考答案:①和③之间5.图示电路中，【图片】和【图片】特性完全相同，则输出电阻约为【图片】。

【图片】参考答案:正确6.图示电路是一个两级放大器。

【图片】参考答案:错误7.图示电路为三级放大器电路。

【图片】参考答案:错误8.图示电路中，【图片】和【图片】特性完全相同，下列叙述正确的是（）。

【图片】参考答案:为CE组态放大器、为CB组态放大器。

9.无外加电压时，PN结中没有载流子的运动。

参考答案:错误10.在OCL乙类功放电路中，若最大输出功率为12W，则电路中功放管的集电极最大功耗约为（）W。

参考答案:2.411.放大器的非线性失真与输入信号频率大小有关。

参考答案:错误12.电路如图所示，已知【图片】=4mS，【图片】=【图片】。

电路的输出电阻为（）【图片】。

【图片】参考答案:20k13.某放大器的交直流负载线如图所示，忽略晶体管的饱和压降，则最大不失真输出电压振幅值为（）V。

【图片】参考答案:314.某放大电路的幅频特性渐进线波特图如图所示，由此可知中频电压放大倍数为（）dB。

【图片】参考答案:4015.电路如图所示，深度负反馈条件下的电压放大倍数为（）。

【图片】参考答案:5116.若想减少输出电阻，且保持放大器稳定，放大器应引入（）反馈。

参考答案:电压负17.负反馈可以改善放大器的性能，相应的代价是使得放大倍数下降。

参考答案:正确18.直接耦合的放大器，带宽为无穷大。

电子科技大学《电子技术基础》20春期末考试【答案50241】

10.下列与FABC相等的逻辑函数为()。 A.F图 B.F图 C.F图 D.F图
11.理想二极管构成的电路如题43图所示，则输出电压UO为()。图 A.3V B.10V C.-3V D.-10V
12.某逻辑门的输入端 A.B和输出端F的波形图如题37图所示， F与A.B的逻辑关系是()。图A.与非 B.同或 C.异或 D.或
电子科技大学《电子技术基础》20春期末考试红字部分为答案！
单选题 1.二进制数(101010)2可转换为十进制数() A.42 B.84 C.52 D.43
2.理想二极管构成的电路如题题4图所示，则输出电压Uo为()。 R图 A.-10V B.-4V C.6V D.10V
3.在以下输入情况中，“或非”运算的结果为逻辑1的是()。 A.全部输入为0 B.全部输入为1 C.任一输入是0，其它输入为1 D.任一输入是1，其它输入为0
15.仅具有“置0”、“置1”功能的触发器叫()。 A.JK触发器 B.RS触发器 C.D触发器 D.T触发器
16.直流稳压电源中滤波电路的目的是() 。 A.将交流变成直流 B.将高频变成低频
C.将交、直流混合量中的交流成分滤掉 D.无影响
17.下列电路中，不属于组合逻辑电路的是()。 A.译码器 B.全加器 C.寄存器 D.编码器
13.若要求放大电路输入电阻高，且稳定输出电压，在放大电路中应引入的负反馈组态为()。 A.电流串联 B.电流并联 C.电压串联 D.电压并联
14.三极管组成的放大电路在工作时，测得三极管上各电极对地直流电位分别为 VE3V,VB3.7V,VC3.3V，则此三极管已处于()。 A.放大区 B.饱和区 C.截止区 D.不确定
7.与TTL门电路比较，CMOS逻辑电路的特点()。 A.集成度高 B.静态功耗低 C.带负载能力强 D.带负载能力弱

电子科技大学电路理论期末考试习题库

填空题一、直流电阻电路1．理想电压源的电流由___________________决定。

（与之联结的外电路）2．一段电路的端电压为U ，端电流为I ，在关联参考方向下，当P=UI>0时，该段电路________功率。

（吸收）3．由n 个节点，b 条支路组成的电路，共有_________个独立KCL 方程和______个独立KVL 方程。

（n-1，b-n+1）4．在电路分析中，理想运算放大器的主要特性是流入两输入端的电流为________，两个输入端的电压为_________。

（0，同电位）5．如图电路，I=________。

（-1A ）1AI6．如图电路，3A 电流源中产生的功率为___________。

（-21W ）7．如图电路，当R 增大时，流过R L 的 S电流将_________。

R L（不变）8．如图电路，Ix =________。

（1A ）9．如图电路，U =__________。

6（1V ）10．如图电路中，U=_______，I =_______。

U+（-10V ，10A ）11．如图电路，I =_________。

（3A ）6 3二、动态电路1．电路中，电感元件可看作2．初始储能为0间可看作__________。

（开路，短路）3．两个电容串联时，等效电容值（变小，越小）4．电路处于稳态后，电容可等效为（开路，短路）5．当电容电流为有限值时，能跃变。

（电容电压，电感电流）6（零输入响应）7．RC 充电电路时间常数 8．RC 并联电路，与电容C 9．对于RL 1011．RLC 串联电路中，当R<2CL 响应。

（欠阻尼，震荡）12．RCL 串联电路中，当________三、正弦交流稳态电路1．只有_________2压的相位差为________。

（-90°）3．某电路中的电压相量为3+j4V ，答案： t u 2cos(2553.1°）V4．正弦稳态电路中，电感上的电流（滞后，超前）56．一个感性负载，可用________的功率因素。

电子科技大学《电力系统保护》20春期末考试.doc

1.1跌落式熔断器的下限开断电流保证在保护安装处出现需要保护的最小短路电流时，熔断器能（）。

A.可靠跌落B.正常供电C.发出异常信号【参考答案】: A2.变压器油箱外故障包括套管破碎通过外壳发生的单相接地故障、引出线的套管闪络故障及（）等。

A.绕组间的相间故障B.出线上的相间故障C.绕组与铁芯之间的单相接地故障 D.一相绕组匝间短路【参考答案】: B3.利用变压器励磁涌流中波形间断、短路电流连续的特征，通常采用（）构成变压器差动保护。

A.二次谐波制动原理B.带速饱和变流器的差动继电器C.鉴别波形间断原理 D.波形对称原理【参考答案】: C4.电动机单相接地故障电流为10A及以上时，保护将（）。

A.带时限动作于跳闸B.动作于信号C.减负荷【参考答案】: A5.变压器油箱外故障包括套管破碎通过外壳发生的单相接地故障、引出线的套管闪络故障及（）等。

A.绕组间的相间故障B.出线上的相间故障C.绕组与铁芯之间的单相接地故障 D.一相绕组匝间短路【参考答案】: B6.变压器在外部短路时差动保护将（）。

A.正确动作B.误动作C.不动作D.无法判断【参考答案】: C7.从故障切除时间考虑，原则上继电保护动作时间应（）。

A.越短越好B.越长越好C.无要求，动作就行D.有时越短越好，有时又越长越好【参考答案】: A8.电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越（）。

A.可靠B.不可靠C.灵敏D.不灵敏【参考答案】: C9.1在电力系统中无功功率必须留有足够的运行备用容量，在可能发生电压崩溃的负荷中心区域，采用按（）降低自动减负荷装置。

A.电压B.电流C.频率【参考答案】: A10.电动机运行中由过热保护跳闸时（）。

A.电动机禁止再起动回路动作，电动机不能再起动B.电动机禁止再起动回路不动作，电动机可以再起动C.电动机禁止再起动回路动作，电动机可以再起动D.电动机禁止再起动回路不动作，电动机不能再起动【参考答案】: A11.变压器在外部短路时差动保护将（）。

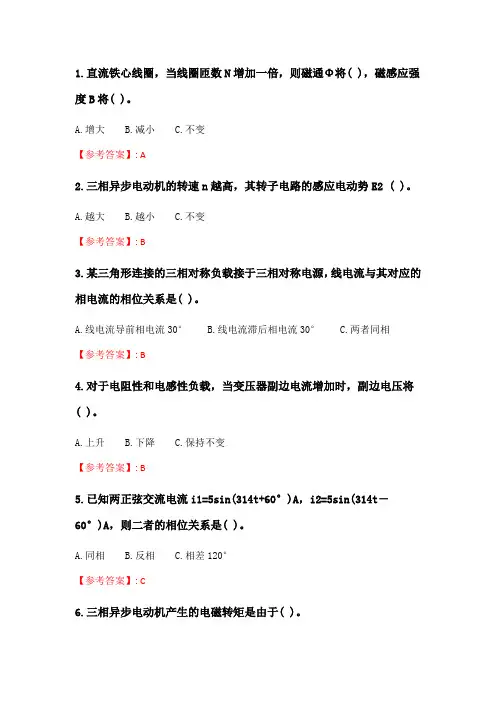

电子科技大学《电工技术基础》20春期末考试.doc

1.直流铁心线圈，当线圈匝数N增加一倍，则磁通Φ将( )，磁感应强度B将( )。

A.增大B.减小C.不变【参考答案】: A2.三相异步电动机的转速n越高，其转子电路的感应电动势E2 ( )。

A.越大B.越小C.不变【参考答案】: B3.某三角形连接的三相对称负载接于三相对称电源，线电流与其对应的相电流的相位关系是( )。

A.线电流导前相电流30°B.线电流滞后相电流30°C.两者同相【参考答案】: B4.对于电阻性和电感性负载，当变压器副边电流增加时，副边电压将( )。

A.上升B.下降C.保持不变【参考答案】: B5.已知两正弦交流电流i1=5sin(314t+60°)A，i2=5sin(314t－60°)A，则二者的相位关系是( )。

A.同相B.反相C.相差120°【参考答案】: C6.三相异步电动机产生的电磁转矩是由于( )。

A.定子磁场与定子电流的相互作用B.转子磁场与转子电流的相互作用C.旋转磁场与转子电流的相互作用【参考答案】: C7.三相异步电动机的旋转方向决定于( )。

A.电源电压大小B.电源频率高低C.定子电流的相序【参考答案】: C8.交流铁心线圈，当线圈匝数N增加一倍，则磁通Φ将( )，磁感应强度B将( )。

A.增大B.减小C.不变【参考答案】: B9.三相异步电动机的转差率s＝1时，其转速为( )。

A.额定转速B.同步转速C.零【参考答案】: C10.理想电流源的外接电阻越大，则它的端电压( )。

A.越高B.越低C.不能确定【参考答案】: A11.有负载时变压器的主磁通是( )产生的。

A.原绕组的电流I1B.副绕组的电流I2C.原绕组电流I1与副绕组电流I2共同【参考答案】: C12.三相异步电动机在额定转速下运行时，其转差率( )。

A.小于0.1B.接近1C.大于0.1【参考答案】: A13.变压器空载运行时，自电源输入的功率等于( )。

电子科技大学《电力系统分析》期末考试.doc

1.无功功率分点是指该节点无功功率（）。

A.注入为0B.由两侧线路流进该节点C.由该节点流向两侧线路D.最大【参考答案】: B2.超高压输电线空载运行时，线路末端电压与始端电压相比（）。

A.上升B.不变C.下降D.无法确定【参考答案】: A3.电压等级中10 kV，220 kV，500 kV，…，等是指电压的（）。

A.线电压幅值B.线电压有效值C.相电压有效值D.相电压幅值【参考答案】: B4.下面哪个是视在功率S的单位？（）A.kWB.MWC.kvarD.MVA【参考答案】: D5.在两端供电网潮流计算中，在何处将两端供电网解开成两个辐射形网络，然后进行求解？（）A.有功分点B.无功分点C.有功分点和无功分点重合处D.任意节点【参考答案】: B6.PQ节点未知参数为（）。

A.有功功率PB.无功功率QC.电压幅值UD.视在功率S【参考答案】: C7.最小负荷时将中枢点的电压调低，最大负荷时将中枢点的电压调高，这种中枢点调压方式为（）。

A.顺调压B.恒调压C.逆调压D.以上都不是【参考答案】: C8.对于电力系统频率的调整，下列说法正确的是（）A.一次调频一定是无差调整B.二次调频不可能达到无差调整C.一次调频一定是有差调整D.二次调频是电力系统经济调度问题【参考答案】: C9.变压器等值电路中的电导对应的是变压器的（）。

A.铜损B.铁损C.励磁损耗D.漏磁损耗【参考答案】: B10.在电压波动频繁的场合，哪一种调压方式效果较理想？（）A.改变发电机端电压B.改变变压器变比C.并联无功补偿D.串联电容补偿【参考答案】: A11.下列参数中与电抗单位相同的是（）。

A.电导B.电阻C.电纳D.导纳【参考答案】: B12.对于有功电源过剩，但无功不足引起电压水平偏低的电力系统，应优先采用的调压措施是（）。

A.改变无励磁调节变压器变比B.改变有载调压变压器变比C.改变发电机的无功出力D.增加无功补偿装置【参考答案】: C13.对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（）。

电子科技大学电力系统概论20春期末考试

1.三相线路发生的各种短路中，〔〕是对称的A.单相短路接地B.两相短路接地C.三相短路D.两相短路【参考答案】：C2.变压器等值参数中，反映变压器铜损耗的是〔〕A.电阻B.电抗C.电导D.电纳【参考答案】：A3.在变压器额定电压标定中，一次侧额定电压〔〕用电设备额定电压。

A.小于B.等于C.大于D.高5%【参考答案】：B4.对闭环网络的潮流计算中，需要首先找到网络的〔〕，从此节点打开网络。

A.电压最高点B.等电压点C.功率分点D.电压零点【参考答案】：C5.纵差动保护是利用比拟被保护元件各端电流的〔〕原理构成的。

A.幅值B.频率和幅值C.相位和频率D.幅值和相位【参考答案】：D6.电力系统负荷备用容景一般为最大发电负荷的〔〕A.15%-20%B.10%-20%C.5%-10%D.2%-5%【参考答案】：D7.在短路电流实用计算中，各台发电机用〔〕作为等值电抗。

A.次暂态电抗B.暂态电抗C.同步电抗D.高频电抗【参考答案】：A8.对发生不对称短路时的短路电流分析方法，一般采用〔〕。

A.等值电路法B.对称分量法C.等面积法D.最小二乘法【参考答案】：B9.在所有的短路中，最严重的短路是〔〕。

A.单相接地短路B.两相问短路C.两相接地短路D.三相短路【参考答案】：D10.三相线路发生的各种短路中，〔〕的短路电流最大。

A.单相短路接地B.两相短路接地C.两相短路D.三相短路【参考答案】：D11.变压器等值参数中，反映变压器励磁损耗的是〔〕A.电阻B.电抗C.电导D.电纳【参考答案】：D12.对称短路是指〔〕。

A.单相接地短路B.两相问短路C.两相接地短路D.三相短路【参考答案】：D13.短路电流最大瞬时值称作〔〕A.三相短路电流B.冲击电流C.励磁电流D.短路全电流【参考答案】：B14.变压器等值参数计算时，假设额定电压单位是kV,短路损耗为kW,电阻为Q ,那么额定容景单位是〔〕A.kWB.kVAC.MVAD.MVar【参考答案】：C15.三相线路发生的各种短路中，〔〕的短路发生几率最高。

电子科技大学《发电厂电气部分》20春期末考试.doc

1.（）为不同时停电检修的平行无遮栏裸导体之间的水平净距。

A.D值B.E值C.A值D.B值【参考答案】: A2.能源按被利用的程度分为常规能源和（）。

A.二次能源B.新能源C.非再生能源D.含能体能源【参考答案】: B3.下面具有灭弧装置的高压电器是（）。

A.电流互感器B.隔离开关C.高压断路器D.电压互感器【参考答案】: C4.火力发电厂按燃料分，包括（）。

A.凝汽式汽轮机发电厂B.燃煤发电厂C.中低压发电厂D.凝汽式火力发电厂【参考答案】: B5.为了保证发电厂厂用电系统的供电可靠性和经济性，高压厂用母线均采用（）的原则进行供电。

A.“按锅炉分段”B.“按距离分段”C.“按负荷分段”D.“按装置分段”【参考答案】: A6.（）要落实建厂（站）的条件，明确主要设计原则，提供投资估算与经济效益评价。

A.初步可行性研究B.可行性研究C.初步设计D.施工图设计【参考答案】: D7.允许短时停电，不致造成生产紊乱，但较长时间停电有可能损坏设备或影响机组正常运转的厂用负荷，均属于（）。

A.Ⅰ类厂用负荷B.Ⅱ类厂用负荷C.Ⅲ类厂用负荷D.0Ⅰ类负荷【参考答案】: B8.世界是由（）构成的，是客观存在的。

A.物质B.理论C.化学D.生物【参考答案】: A9.为了保证发电厂厂用电系统的供电可靠性和经济性，高压厂用母线均采用（）的原则进行供电。

A.“按锅炉分段”B.“按距离分段”C.“按负荷分段”D.“按装置分段”【参考答案】: A10.一个元件的预定时间t内和规定条件下执行规定功能的概率，称为（）。

A.可靠度B.不可靠度C.故障率D.平均无故障工作时间【参考答案】: A11.下面不属于厂用电系统中性点接地方式的是（）。

A.中性点不接地方式B.中性点经高电阻接地方式C.中性点经消弧线圈接地方式D.中性点经低电阻接地方式【参考答案】: D12.现代高压开关电气设备中广泛采用多种灭弧方式，其中不属于的是（）。

A.利用灭弧介质B.利用气体或油吹动电弧C.采用多断口熄弧D.窄缝灭弧【参考答案】: D13.（）要落实建厂（站）的条件，明确主要设计原则，提供投资估算与经济效益评价。

电子科技大学《电力电子基础》20春期末考试

电子科技大学《电力电子基础》20春期末考试
一、单选题
1.若要增大SPWM逆变器的输出电压基波频率，可增大()。

A.三角波幅值
B.三角波频率
C.正弦调制波的幅值
D.正弦调制波的频率
正确答案：D
2.下列器件中，哪种最适合用在小功率、高开关频率的变流器中()
A.GTR
B.IGBT
C.Power MOSFET
D.GTO
正确答案：C
3.PWM控制技术的重要理论基础是()。

A.二次击穿现象
B.擎住效应
C.相似原理
D.面积等效原理
正确答案：D
4.在电力电子技术中，为避免功率损耗过大，电力电子器件总是工作在(
A.放大状态
B.开关状态
C.导通状态
D.关断状态
正确答案：B
5.处于阻断状态的晶闸管，只有在阳极与阴极间加正向电压，且在门极与阴极间作何处理才能使其开通()。

A.并联一个电容
B.串联一个电感
C.加正向触发电压
D.加反向触发电压
正确答案：C
6.下面关于多重化技术的描述中不正确的是()。

A.可以用于PWM逆变电路
B.可以用于直流斩波电路
C.可以用于电压型无源逆变电路
D.不能用于整流电路
正确答案：D
7.降压斩波电路中，已知电源电压U20 V，负载电压U10 V，管子开通时间为2 ms，则斩波周期为()。

A.1 ms
B.2 ms。

电子科技大学电工技术基础20春期末考试

1,直流铁心线圈，当线圈匝数N增加一倍，则磁通中将（），磁感应强度B将（）。

A.增大B.减小C.不变【参考答案】：A2.三相异步电动机的转速。

越高，其转子电路的感应电动势E2 （）。

A.越大B.越小C.不变【参考答案】：B3.某三角形连接的三相对称负载接于三相对称电源,线电流与其对应的相电流的相位关系是（）。

A.线电流导前相电流30°B.线电流滞后相电流30°C.两者同相【参考答案】：B4.对于电阻性和电感性负载，当变压器副边电流增加时，副边电压将（）。

A.上升B.下降C.保持不变【参考答案】：B5.已知两正弦交流电流 i1=5sin（314t+60° ）A，i2=5sin（314t- 60° ）A，则二者的相位关系是（）。

A.同相B.反相C.相差120°【参考答案】：CA.定子磁场与定子电流的相互作用B.转子磁场与转子电流的相互作用C. 旋转磁场与转子电流的相互作用【参考答案】：C7.三相异步电动机的旋转方向决定于（）。

A.电源电压大小B.电源频率高低C.定子电流的相序【参考答案】：C8.交流铁心线圈，当线圈匝数N增加一倍，则磁通中将（），磁感应强度B将（）。

A.增大B.减小C.不变【参考答案】：B9.三相异步电动机的转差率s = 1时，其转速为（）。

A.额定转速B.同步转速C.零【参考答案】：C10.理想电流源的外接电阻越大，则它的端电压（）。

A.越高B.越低C.不能确定【参考答案】：A11.有负载时变压器的主磁通是（）产生的。

A.原绕组的电流I1 B,副绕组的电流I2 C.原绕组电流I1与副绕组电流I2共同【参考答案】：CA.小于0.1B.接近1C.大于0.1【参考答案】：A13.变压器空载运行时，自电源输入的功率等于（）。

A.铜损B.铁损C.零【参考答案】：B14.三相绕线式异步电动机转子上的三个滑环和三个电刷的功用是（）。

A.连接三相电源给转子绕组通入电流B.通入励磁电流C.连外接三相电阻器，用来调节转子电路的电阻【参考答案】：C15.理想电压源的外接电阻越大，则流过理想电压源的电流（）。

电子科技大学《电路分析基础》20春期末考试52A

电子科技大学《电路分析基础》20春期末考试正弦稳态电路中,若无源单口网络吸收的复功率<imgid="ODwvdmfTEMP20200710124058062.png"src="/zyglpt/OD/TEMP/2020/0710/ODwvdmfTEMP 20200710124058062.png?Expires=1909672858&OSSAccessKeyId=gbI8DRLk7JJhL bEw&Signature=YCo3bKIkTPhmLS%2BSBdL7edJVBb0%3D" />＝80＋j60 VA,则功率因数λ＝（）。

A:0.6B:0.4C:0.3D:0.8答案：D图示一阶电路中,开关在t＝0时打开，求i (<imgid="ODapqhbTEMP20200710124107414.png"src="/zyglpt/OD/TEMP/2020/0710/ODapqhbTEMP2 0200710124107414.png?Expires=1909672867&OSSAccessKeyId=gbI8DRLk7JJhLb Ew&Signature=wuoSdC3oIFqBOYPKPDd/KeEkgpI%3D" />)＝（）。

<br><img id="ODbmyhtTEMP20200710124107544.png"src="/zyglpt/OD/TEMP/2020/0710/ODbmyhtTEMP 20200710124107544.png?Expires=1909672867&OSSAccessKeyId=gbI8DRLk7JJhL bEw&Signature=UCGBvq0kn4SNj2O/RcyHLE3OFq4%3D" />A:3 AB:2 AC:4 AD:0 A答案：D若电阻上电压u与电流i为非关联参考方向，则电导G的表达式为（）。

电子科技大学《电路分析基础》20春期末考试.doc

1.正弦稳态电路中,若无源单口网络吸收的复功率＝80＋j60 VA,则功率因数λ＝（）。

A.0.6B.0.4C.0.3D.0.8【参考答案】: D2.图示一阶电路中,开关在t＝0时打开，求i ()＝（）。

A.3 AB.2 AC.4 AD.0 A【参考答案】: D3.若电阻上电压u与电流i为非关联参考方向，则电导G的表达式为（）。

A. B. C.－ D.【参考答案】: C4.图示一阶电路中,开关在t＝0时打开，求a，b两点间的电压()＝（）。

A.3 VB.2 VC.4 VD.0 V【参考答案】: D5.一段导体的电阻为，将其对折后的等效电阻为（）A. B. C.D．【参考答案】: B6.通过一个理想独立电压源的电流数值及其方向A.必定大于零, 仅取决于外电路, 与电压源无关B.可为任意值, 仅取决于电压源, 与外电路无关C.必定大于零, 取决于外电路与电压源本身D.可为任意值, 取决于外电路与电压源本身【参考答案】: D7.图示理想变压器变比为1：2，则Uo应为（）。

A.UiB.2UiC.0.5UiD.4Ui【参考答案】: B8.若电感L＝2H的电流i =2cos(10t+30°)A (设u, i为关联参考方向)，则它的电压u为（）。

A.2cos(10t + 120°)VB.40cos(10t + 120°)VC.40cos(10t +30°)V D.2sin(10t + 30°)V【参考答案】: B9.KVL体现了电路中（）守恒的法则。

A.电荷B.功率C.电压D.能量【参考答案】: D10.正弦稳态L，C串联电路中, 电容电压有效值为8V , 电感电压有效值为12V , 则总电压有效值为（）V。

A.4B.8C.5D.20【参考答案】: A11.正弦稳态电路中，电流超前电压－90°的元件是（）。

A.电阻B.电感C.电容D.二极管【参考答案】: B12.图示含源支路中，=1A , = ( )V。

电子科技大学《电路设计与仿真》20秋期末考试参考答案电子科技大学网络教育考卷(A2卷)

电子科技大学《电路设计与仿真》20秋期末考试参考答案电子科技大学网络教育考卷（A2卷）
一、分析简答
1、（15分）电路如图所示，变压器副边电压有效值为2U2。

（1）画出u2、uD1和uO的波形；
（2）求出输出电压平均值UO（A V）和输出电流平均值IL（A V）的表达式；（3）二极管的平均电流ID（A V）和所承受的最大反向电压URmax的表达。

解：
（1）全波整流电路，波形如下图
和输出电流平均值I L（A V）为
（2）输出电压平均值U O
（A V）
（3）二极管的平均电流I D
和所承受的最大反向电压U R为
（A V）
2、（15分）试说明下图所示电路中基极电阻Rb的作用？如果去掉基极电阻Rb 会有什么影响？
解：
基极电阻Rb限定三极管的基极电流；由于三极管的发射极电流与发射结电压成指数关系，如果去掉电阻，三极管会因电流过大而烧坏。

3、(15V) 下图所示电路中稳压管的稳定电压UZ＝6V，最小稳定电流IZmin＝5mA，最大稳定电流IZmax＝25mA。

（1）分别计算UI为10V、15V、35V三种情况下输出电压UO的值；
（2）若UI＝35V时负载开路，则会出现什么现象?为什么？
4、（15分）电路如图P1.16所示，晶体管导通时UBE＝0.7V，β=50，UCES=0.7V。

试分析VI为0V、1V、1.5V三种情况下T的工作状态及输出电压uO的值。

电子科技大学《电子技术基础》20春期末考试参考答案

C.Y＝ˉˉˉˉ
{图}
D.Y＝ˉˉˉ
答案:AD
30.负反馈对放大电路的工作性能的影响是（）？
A.提高放大电路的稳定性
B.改善波形失真
C.对输入电阻无影响
D.对输出电阻无影响
答案:AB
三、判断题(共10道试题,共25分)
31.求和运算是利用运算放大器工作在非线性区的特性来工作的。（）
答案:错误
32.如果晶体管的集电极电流大于它的最大允许电流ICM，则该管被击穿。（）
答案:错误
38.放大电路一般采用的反馈形式为负反馈。（）
答案:正确
39.半导体的导电能力随着温度的升高而降低。（）
答案:错误
40.稳压管工作在特性曲线的反向击穿区。（）
A.二进制
B.八进制
C.十进制
D.十六进制
答案:A
6.在题18图中，引入何种反馈？（）
{图}
A.正反馈
B.负反馈
C.无反馈
D.不确定
答案:C
7.整流的目的是（）。
A.将交流变成直流
B.将直流变成交流
C.将高频变成低频
D.净输入量减小
答案:D
8.硅稳压管的工作状态是（）。
A.正向导通
B.正向击穿
C.反向截止
A.晶体管可以把小电压放大成大电压
B.晶体管可用较小电流控制较大电流
C.如果晶体管的集电极电流大于它的最大允许电流ICM，则该管被击穿
D.如果晶体管的集电极电流大于它的最大允许电流ICM，则该管必定过热至烧毁
答案:ACD
29.下式中与非门表达式为（），或门表达式为（）。
A.Y＝A＋B
B.Y＝AB
{图}
D.反向击穿

电子科技大学《电子技术基础》20春期末考试.doc

1.二进制数（101010）2可转换为十进制数（）A.42B.84C.52D.43【参考答案】: A2.理想二极管构成的电路如题题4图所示，则输出电压Uo为（）。

RA.-10VB.-4VC.+6VD.+10V【参考答案】: B3.在以下输入情况中，“或非”运算的结果为逻辑1的是（）。

A.全部输入为0B.全部输入为1C.任一输入是0，其它输入为1D.任一输入是1，其它输入为0【参考答案】: A4.和TTL电路相比CMOS电路最突出的优势在（）。

A.可靠性高B.抗干扰能力强C.速度快D.功耗低【参考答案】: D5.数字电路中使用的数制是（）。

A.二进制B.八进制C.十进制D.十六进制【参考答案】: A6.在题18图中，引入何种反馈？（）A.正反馈B.负反馈C.无反馈D.不确定【参考答案】: C7.整流的目的是（）。

A.将交流变成直流B.将直流变成交流C.将高频变成低频D.净输入量减小【参考答案】: D8.硅稳压管的工作状态是（）。

A.正向导通B.正向击穿C.反向截止D.反向击穿【参考答案】: D9.对半导体而言，其正确的说法是（）。

A.P型半导体中由于多数载流子为空穴，所以它带正电B.N型半导体中由于多数载流子为自由电子，所以它带负电C.P型半导体和N型半导体本身都不带电D.P、N型半导体都带负电【参考答案】: C10.下列与F=A+B+C相等的逻辑函数为（）。

A.F=B.F=C.F=D.F=【参考答案】: C11.理想二极管构成的电路如题43图所示，则输出电压UO为（）。

A.3VB.10VC.-3VD.-10V【参考答案】: B12.某逻辑门的输入端A. B和输出端F的波形图如题37图所示， F与A.B的逻辑关系是（）。

A.与非B.同或C.异或D.或【参考答案】: B13.若要求放大电路输入电阻高，且稳定输出电压，在放大电路中应引入的负反馈组态为（）。

A.电流串联B.电流并联C.电压串联D.电压并联【参考答案】: C14.三极管组成的放大电路在工作时，测得三极管上各电极对地直流电位分别为V E=3V,V B=3.7V,V C=3.3V，则此三极管已处于（）。

电子科技大学《模拟电路基础》20春期末考试.doc

1.功率放大电路中的转换效率是指（）。

A.输出功率与晶体管所消耗的功率之比B.最大输出功率与电流提供的平均功率之比C.晶体管所消耗的功率与电流提供的平均功率之比D.输出功率与输入功率之比【参考答案】: B2.为了稳定静态工作点，应在放大电路中引入( ) 。

A.电流负反馈B.电压负反馈C.直流负反馈D.交流负反馈【参考答案】: A3.锗材料二极管的 PN 结导通电压典型值为（）。

A.0.5VB.0.1VC.0.3VD.0.7V【参考答案】: C4.在下面四种基本放大器组态中，电路（）的小信号范围最小。

A.CE 放大器B.CS 放大器C.CE 差动放大器D.CS 差动放大器【参考答案】: A5.场效应管是一种（）的器件。

A.电压控制电压B.电压控制电流C.电流控制电压D.电流控制电流【参考答案】: B6.当加在二极管上的电压增加10%时，流过二极管的电流( )。

A.增加 10 %B.增加大于10 %C.增加小于10 %D.几乎不增加【参考答案】: B7.有两个放大器 A1 和 A2 分别对同一电压信号进行放大。

当输出端开路时，A1和 A2的输出电压相同( |vo1| = |vo2|); 接入相同的负载电阻后，|vo1|> |vo2|。

由此可知，A1比A2 的( )。

A.输出电阻大B.输出电阻小C.输入电阻大D.输入电阻小【参考答案】: B8.在下面四种电路中，中频段既有电压放大能力又有电流放大能力的反相放大器是（）放大器。

A.共射B.共基C.共集D.共集－共基【参考答案】: A9.向放大器输入正弦电压。

当输出是非正弦的周期电压时，该放大器一定产生了（）。

A.频率失真B.相位失真C.削波失真D.非线性失真【参考答案】: D10.负反馈放大电路产生自激振荡的条件是（）。

A.AF=0B.AF=1C.AF=∞D.AF=-1【参考答案】: D11.通用集成运算放大器内部电路不具有（）的特点。

A.开环增益高B.输入电阻大C.深度负反馈D.输出电阻小【参考答案】: C12.在以下关于深负反馈的论述中，（）是错误的。
