测量电机动定子绕组的绝缘电阻
关于发电机定子绕组绝缘电阻测量及最低允许值的分析
冯复生华北电力科学研究院,北京1000451 引言发电机定子绕组绝缘电阻测量是最常用的诊断方法之一。
由于其方法简单、方便,通常作为判断发电机定子绕组绝缘受潮、表面脏污程度以及判断绝缘裂痕等缺陷的有效手段之一,尤其采用三相绝缘电阻以及和以往绝缘电阻值相比较的方式,可以判断绝缘是否受潮,此外还可做为定子绕组耐压试验或投运的重要判据。
但由于影响绝缘电阻测量值的因素较多,有的标准中对于其最低允许值并没有作出明确规定,同时绝缘电阻值与定子绕组绝缘强度间也不存在明确的关系,无法直接由绝缘电阻值判断定子绕组的电气强度或由所测值的大小确定发生电气故障的可能。
目前国内外资料中表明绝缘电阻值与温度关系的表达式也极不统一,使所测值有时无法和以往测量值进行比较,因而不能了解到定子绕组绝缘的真实状态。
本文对目前国内外采用的绝缘电阻与温度的关系,以及制造部门、运行部门推荐的绝缘电阻最低允许值作了系统比较,推荐了合理的最低允许值,同时对试验要求以及大型发电机定子绕组绝缘电阻测量方法、要领做了具体介绍。
2 不同温度下定子绕组绝缘电阻换算公式2.1 定子绕组绝缘电阻与温度关系的表达式文献[1]所推荐公式为·B级热固性绝缘R1=R2×1.6(t2-t1)/10(1) 式中 R1为测量温度为t1时的绕组绝缘电阻值,MΩ;R2为换算至温度t2时的绕组绝缘电阻值,MΩ;t1为测量时的温度,℃;t2为要换算的温度,℃。
·热塑性绝缘 R1=R2×2(t2-t1)/10(2)文献[2]所推荐公式为·B级绝缘 R c=K t×R t(3)式中 R c为换算至40℃时的绕组绝缘电阻值,MΩ;R t为测量温度为t时的绝缘电阻值,MΩ;K t为绝缘电阻温度换算系数。
换算至40℃时,不同温度下绝缘电阻温度换算系数见图1,绝缘电阻换算至40℃及75℃时的绝缘电阻温度换算系数见表1。
图1 定子绕组B级绝缘换算至 40℃时表1 换算至40℃及75℃时的K t值文献[3]所推荐公式为B级绝缘 R75=K t×R t(4)式中 R75为换算至75℃时定子绕组的绝缘电阻值,MΩ;R t为测量温度为t时定子绕组的绝缘电阻值,MΩ;K t为绝缘电阻温度换算系数。
电动机的定子绕组绝缘检测与维修
电动机的定子绕组绝缘检测与维修电动机作为一种重要的电力设备,在各个领域都扮演着至关重要的角色。
而其中的定子绕组绝缘在电动机的正常运行过程中起着至关重要的作用。
本文将重点探讨电动机的定子绕组绝缘检测与维修。
一、绝缘检测的重要性电动机的定子绕组绝缘,主要是为了防止电流在绕组内部透过绝缘材料形成绝缘破损,从而引发电机故障或甚至事故。
因此,定期进行绝缘检测具有极其重要的意义。
定子绕组的绝缘检测要分为定期绝缘测试和应急绝缘测试两个方面。
定期绝缘测试是为了确保电动机长期可靠运行,应急绝缘测试则是在发生故障后进行的检测,以确定绝缘是否完好。
二、绝缘检测常用的方法1. 绝缘电阻测试绝缘电阻测试是一种常见的检测方法,它通过测量电动机定子绕组与地之间的绝缘电阻来评估绝缘状况。
在测试过程中,应使用专业的绝缘电阻表来进行测量,确保测量结果准确可靠。
2. 绝缘介损因数测试绝缘介损因数测试也是一种常用的绝缘检测方法。
它通过测量电动机绕组介质的损耗来评估绝缘的质量。
该测试方法可以更加精确地判断绝缘的状况,并针对性地进行维修。
3. 电流泄露测试电流泄露测试可以用于检测电动机绕组绝缘是否存在漏电情况。
在测试过程中,通过施加一定的测试电压,测量电流泄露情况,以判断绝缘的健康状况。
三、维修定子绕组绝缘的方法1. 绝缘材料修复当绝缘存在一定程度的损坏时,可以通过修复绝缘材料来恢复其绝缘性能。
修复常用的方法包括绝缘漆涂刷和绝缘套管包覆等。
2. 绕组短路的处理如果发现绕组存在短路现象,需要及时采取措施进行处理,以免引发更严重的故障。
常见的处理方法包括重新绝缘和绕组局部修复。
3. 绝缘失效的更换如果绝缘已经严重失效,修复成本较高或无法修复时,需要及时更换新的绝缘材料,确保电动机的安全运行。
四、维护定子绕组绝缘的注意事项1. 定期检测定子绕组绝缘的维护需要定期检测,确保绝缘状态良好。
建议在每年或每半年对电动机进行一次绝缘检测,并记录检测结果,以便及时进行处理。
电机绝缘电阻测量方法
电机绝缘电阻测量方法电机绝缘电阻测量是一种用来评估电机绝缘性能的重要手段。
电机绝缘电阻测量的主要目的是检测电机的绝缘材料是否存在电气故障或损坏,以及判断电机的绝缘性能是否达到所要求的标准。
本文将介绍几种常用的电机绝缘电阻测量方法。
一、直流电压法(DC Voltage method)直流电压法是一种常用、简单的测量电机绝缘电阻的方法。
其原理为:使用直流电压施加到电机的绝缘材料上,通过测量电压与电流的关系来计算绝缘电阻。
测量过程如下:1.将电机的电源接通,并确保电机处于断开状态。
2.将测量电源的正极与电机的绝缘线(通常是电机的绕组)相连接,将负极接地。
3.使用直流电压表测量绝缘电阻,测量时应该给定一个合适的时间值,一般为1分钟。
4.等待测量结束后,读取直流电压表上的绝缘电阻值。
使用直流电压法测量电机绝缘电阻时需要注意以下几点:1.测量时要正确选择适当的直流电压,通常电压不宜过高,可以根据电机的额定电压选择。
2.在测量前应确保测量仪器的准确性和可靠性,防止测量结果的误差。
3.使用直流电压法时要小心触摸电机的绝缘线,以免发生触电事故。
二、交流电压法(AC Voltage method)交流电压法也是一种常用的测量电机绝缘电阻的方法。
其原理为:使用交流电压施加到电机的绝缘材料上,通过测量电压与电流的关系来计算绝缘电阻。
测量过程如下:1.将电机的电源接通,并确保电机处于断开状态。
2.将测量电源的正极与电机的绝缘线相连接,将负极接地。
3.使用交流电压表测量绝缘电阻,测量时应该给定一个合适的时间值,一般为1分钟。
4.等待测量结束后,读取交流电压表上的绝缘电阻值。
与直流电压法类似,使用交流电压法测量电机绝缘电阻时也需要注意适当选择合适的电压和保证测量仪器的准确性和可靠性。
三、双臂电桥法(Kelvin Bridge method)双臂电桥法是一种精确测量绝缘电阻的方法。
它通过使用双臂电桥来测量电机的绝缘电阻。
测量过程如下:1.将电机的电源接通,并确保电机处于断开状态。
测量电机动定子绕组的绝缘电阻
选表及用前检查1.选用:测量新电动机使用1000V的兆欧表;测量运行过的电动机使用500V的兆欧表。
2.用前检查:(1)外观检查:表壳应无好无损;表针应能自由摆动;接线端子应齐全完好;表线应是单根软绝缘铜线,且完好无损,其长度一般不应超过5m。
(2)开路试验:将一条表线接在兆欧表的“E”端,另一条接在“L”端。
两条线分开,置于绝缘物上,表位放平稳,摇动摇把到每分钟120 转,表针应稳定指在“∞”为合格。
(3)短路试验:开路试验做完后,将两条线短路,摇动摇把 (开始要慢)到每分钟120转,表针应稳定指在0,为合格。
测量及判断(实做)1.测量绝缘项目:可分为①测对地绝缘;②测相间绝缘。
2.测量:测相对地绝缘:①将电动机退出运行(大型电动机在退出运行后要先放电);②验明无电后拆去原电源线;③将兆欧表的“E”端测试线接到电动机外壳(例如端子盒的螺孔处),将兆欧表的“L”端测试线接到电动机绕组任一端(接线端上原有联接片不拆);④摇动摇把达到每分钟120转,到一分钟时读取读数(必要时应记录绝缘电阻值及电动机温度)⑤撤除“L”端接线,后停止摇表,并放电。
测相间绝缘:①对地绝缘测试后放电;②拆去电动机接线端上原有联接片;③将兆欧表的“E”端和“L”端测试线各接一相绕组;④摇动摇把到每分钟120转,一分钟时读取读数(必要时应记录绝缘电阻值及电动机的温度);⑤撤除“L”端接线,后停止摇表,放电;⑥测另两个绕组间的绝缘……共三次(每次测后均应放电)。
判断:不论对地绝缘还是相间绝缘,其合格值的要求如下:(1)对于新电动机用1000V兆欧表(交接试验):绝缘电阻应不小于1MΩ;(2)对于运行过的用500V兆欧表电动机(预防性试验):绝缘电阻应不小于0.5MΩ。
测试过程中应注意的安全问题1.正确地选表并作充分的检查;2.被测电机及必须退出运行并拆除一二次电源线,对大型电动机在退出运行后要先放电,按照测试电容器的方法摇测。
每次测后也要放电,并验明确无电压;3.每相摇测前后要进行人工放电;4.测试时,注意与附近带电体的安全距离(必要时应设监护人);5.人体不得接触被测端,也不得接触兆欧表上裸露的接线端;6.防止无关人员靠近。

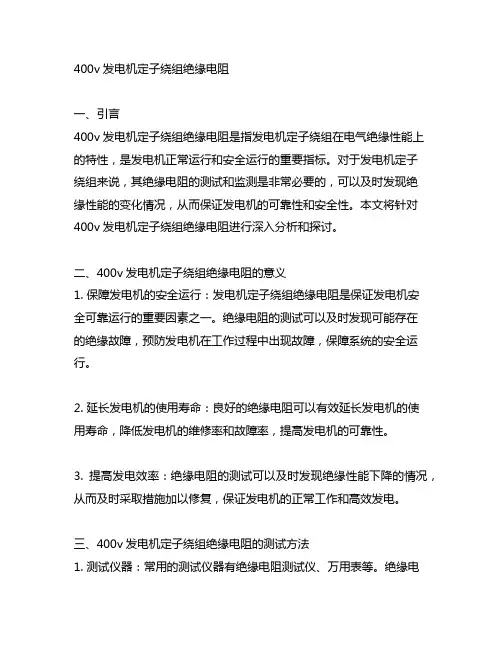

400v发电机定子绕组绝缘电阻
400v发电机定子绕组绝缘电阻一、引言400v发电机定子绕组绝缘电阻是指发电机定子绕组在电气绝缘性能上的特性,是发电机正常运行和安全运行的重要指标。
对于发电机定子绕组来说,其绝缘电阻的测试和监测是非常必要的,可以及时发现绝缘性能的变化情况,从而保证发电机的可靠性和安全性。
本文将针对400v发电机定子绕组绝缘电阻进行深入分析和探讨。
二、400v发电机定子绕组绝缘电阻的意义1. 保障发电机的安全运行:发电机定子绕组绝缘电阻是保证发电机安全可靠运行的重要因素之一。
绝缘电阻的测试可以及时发现可能存在的绝缘故障,预防发电机在工作过程中出现故障,保障系统的安全运行。
2. 延长发电机的使用寿命:良好的绝缘电阻可以有效延长发电机的使用寿命,降低发电机的维修率和故障率,提高发电机的可靠性。
3. 提高发电效率:绝缘电阻的测试可以及时发现绝缘性能下降的情况,从而及时采取措施加以修复,保证发电机的正常工作和高效发电。
三、400v发电机定子绕组绝缘电阻的测试方法1. 测试仪器:常用的测试仪器有绝缘电阻测试仪、万用表等。
绝缘电阻测试仪是专门用于测量绝缘电阻的仪器,具有高精度、高可靠性等特点,广泛应用于发电机等设备的绝缘电阻测试。
2. 测试步骤:(1)首先将发电机断电并确保发电机处于绝缘状态。
(2)使用测试仪器进行测试,根据发电机的具体参数进行设定。
(3)记录测试结果,并根据标准值进行对比。
3. 预防措施:(1)定期检测:建议定期对发电机定子绕组的绝缘电阻进行检测,一般每季度进行一次。
(2)记录管理:对测试结果进行记录并建立档案,方便日后查询和分析。
(3)及时维护:一旦发现绝缘电阻存在异常情况,需要立即采取修复措施,确保发电机的正常运行。
四、400v发电机定子绕组绝缘电阻测试的标准1. 标准规定:(1)一般来说,400v发电机定子绕组绝缘电阻的测试标准是根据国家标准或行业标准来执行的。
通常绝缘电阻值应该在一定范围内,超出范围即属于异常情况。
电机定子测试内容
电机定子测试内容
电机定子测试的内容包括以下几个方面:
1. 电阻测试:通过测量定子绕组的电阻值,可以判断绕组是否正常。
通常采用电桥法或数字万用表进行测量,可以检测出绕组断路、短路、绝缘不良等故障。
2. 绝缘电阻测试:通过测量定子绕组与机座之间的绝缘电阻值,可以判断定子绕组的绝缘性能。
通常采用兆欧表或高压绝缘电阻测试仪进行测量,可以检测出绝缘损坏、绝缘老化等故障。
3. 耐压测试:通过施加一定的高电压,检测定子绕组的耐电压性能。
通常采用高压试验变压器进行测试,可以检测出绕组绝缘薄弱、绝缘老化等故障。
4. 温度测试:通过测量定子绕组的温度,可以判断电机运行时定子绕组的温度情况。
通常采用温度计或温度传感器进行测量,可以检测出绕组过热、通风不良等故障。
5. 振动测试:通过测量定子绕组的振动情况,可以判断电机的振动水平。
通常采用振动测试仪进行测试,可以检测出定子绕组松动、机械故障等故障。
6. 声音测试:通过听声音判断电机运行时定子绕组的声音情况,可以判断电机是否正常运行。
通常采用听声音的方式进行测试,可以检测出异常声响、振动等故障。
以上是电机定子测试的常见内容,根据实际情况和需求,可以选择合适的测试方法和测试设备进行检测。
关于发电机定子绕组绝缘电阻测量及最低允许值的分析
冯复生华北电力科学研究院,北京1000451 引言发电机定子绕组绝缘电阻测量是最常用的诊断方法之一。
由于其方法简单、方便,通常作为判断发电机定子绕组绝缘受潮、表面脏污程度以及判断绝缘裂痕等缺陷的有效手段之一,尤其采用三相绝缘电阻以及和以往绝缘电阻值相比较的方式,可以判断绝缘是否受潮,此外还可做为定子绕组耐压试验或投运的重要判据。
但由于影响绝缘电阻测量值的因素较多,有的标准中对于其最低允许值并没有作出明确规定,同时绝缘电阻值与定子绕组绝缘强度间也不存在明确的关系,无法直接由绝缘电阻值判断定子绕组的电气强度或由所测值的大小确定发生电气故障的可能。
目前国内外资料中表明绝缘电阻值与温度关系的表达式也极不统一,使所测值有时无法和以往测量值进行比较,因而不能了解到定子绕组绝缘的真实状态。
本文对目前国内外采用的绝缘电阻与温度的关系,以及制造部门、运行部门推荐的绝缘电阻最低允许值作了系统比较,推荐了合理的最低允许值,同时对试验要求以及大型发电机定子绕组绝缘电阻测量方法、要领做了具体介绍。
2 不同温度下定子绕组绝缘电阻换算公式2.1 定子绕组绝缘电阻与温度关系的表达式文献[1]所推荐公式为·B级热固性绝缘R1=R2×1.6(t2-t1)/10(1)式中R1为测量温度为t1时的绕组绝缘电阻值,MΩ;R2为换算至温度t2时的绕组绝缘电阻值,MΩ;t1为测量时的温度,℃;t2为要换算的温度,℃。
·热塑性绝缘R1=R2×2(t2-t1)/10(2)文献[2]所推荐公式为·B级绝缘R c=K t×R t(3)式中R c为换算至40℃时的绕组绝缘电阻值,MΩ;R t为测量温度为t时的绝缘电阻值,MΩ;K t为绝缘电阻温度换算系数。
换算至40℃时,不同温度下绝缘电阻温度换算系数见图1,绝缘电阻换算至40℃及75℃时的绝缘电阻温度换算系数见表1。
图1 定子绕组B级绝缘换算至40℃时表1 换算至40℃及75℃时的K t值文献[3]所推荐公式为B级绝缘R75=K t×R t(4)式中R75为换算至75℃时定子绕组的绝缘电阻值,MΩ;R t为测量温度为t时定子绕组的绝缘电阻值,MΩ;K t为绝缘电阻温度换算系数。
发电机定子绕组绝缘电阻、吸收比、交流耐压试验方案
发电机定子绕组绝缘电阻、吸收比、交流耐压试验方案批准:审定:审核:编写:发电机定子绕组绝缘电阻、吸收比、交流耐压试验方案1概述华能巢湖电厂1号机组发电机设备由哈尔滨发电机股份有限公司制造,此试验方案针对1号发电机A级大修,检验发电机定子绕组整体绝缘电阻、交流电压耐受能力,绝缘电阻、吸收比测量在发电机大修前后都应进行,交流耐压试验在发电机大修前进行。
2试验目的检验发电机定子绕组整体绝缘状况。
3试验依据DL-T 596—1996 《电力设备预防性试验规程》。
表1“容量为6000kV及以上的同步发电机的试验项目、周期和要求”中1“定子绕组的绝缘电阻吸收比或极化指数”及4“定子绕组交流耐压试验”具体如下:(1)绝缘电阻值降低到历年正常的1/3时应查明原因;(2)各相的绝缘电阻差值不大于最小值的100%;(3)吸收比应不小于1.6;(4)运行20年及以下者,交流耐压至1.5Un,即30kV。
4试验项目(1)各相耐压前绝缘电阻测量;(2)各相交流耐压试验;(3)各相耐压后绝缘电阻测量。
5试验前的准备工作(1)发电机定子冷却水循环正常,水质经化验合格,该项工作提前一天完成;(2)拆除发电机出线与封母的软连接,将出线封母短接接地,两者保证足够的电气安全距离;(3)拆除发电机中性点三相连接母排;(4)用高压线将发电机同相绕组首尾出线短接,非试验相首尾短路接地;高压线一般我们提供,要提前准备;(5)将发电机CT端子箱内的发电机中性点、机端电流互感器二次回路短路接地;(6)发电机第一、第二、第三、第五接线箱内测温元件温度测点要短接接地;第四、第六接线箱内温度测点不要接地。
说明:在用专用的水阻摇表测量发电机线棒绝缘电阻时,174、175、176应接至摇表的专用接口“汇水管”处;在耐压试验时应将174、175、176短接接地,两次测量时第四、第六接线箱内的测温元件不用接地,因为第四、第六接线箱内的线棒出水温度测点与其他T型温度测点不同,这两个箱内的温度测点线(材质是铜和康铜)是直接焊接至汇水管出水嘴上,也就是说汇水管的温度测点导线与汇水管是联通的,在耐压试验时174接地相当于第四、第六接线箱内的温度测点已经接地了,正常运行时线棒出水温度测点通过汇水管上引出线174接地。
发电机定子的检查方法
发电机定子的检查方法发电机定子是发电机的重要部件,负责产生磁场并转换机械能为电能。
以下是检查发电机定子的方法:1. 目视检查:首先对发电机定子进行目视检查,检查是否有裂纹、断裂、磨损或其他物理损伤。
2. 检查定子绕组:使用万用表或绝缘电阻测试仪测量定子绕组的绝缘电阻。
确保绝缘电阻值在正常范围内,以避免绕组绝缘短路或击穿。
3. 温度检查:使用红外线温度测量仪或接触式温度计测量发电机定子的表面温度。
过高的温度可能表明定子绕组存在问题,如堆积灰尘或通风不良。
4. 检查接地:使用绝缘电阻测量仪检查发电机定子的接地情况。
确保接地电阻值在正常范围内,以避免电击风险或其他安全问题。
5. 检查绝缘材料:将发电机定子的绝缘材料进行目视检查,确保没有老化、脱落或损坏的情况。
如果发现问题,必须及时更换绝缘材料。
6. 检查气隙:使用螺旋测量仪或钢尺等工具测量定子与转子之间的气隙。
确保气隙处于正常范围内,以保证发电机的正常运行。
以上是一些常用的发电机定子检查方法,定期进行检查和维护,可以确保发电机的正常运行和延长使用寿命。
如果发现任何问题,请立即进行修理或更换。
发电机定子的检查方法如下:1. 确保发电机处于停机状态,并断开电源。
确保安全后,可以开始检查。
2. 检查定子绕组是否有损坏或断裂。
可以使用目视检查或镜子来观察绕组是否完整。
如果发现有损坏或断裂的绕组,需要进行修复或更换。
3. 检查定子绕组的绝缘情况。
使用绝缘电阻测试仪来测量绕组与定子铁芯之间的绝缘电阻。
确保绝缘电阻符合规定的数值范围。
4. 检查定子铁芯是否有明显的损坏或变形。
使用目视检查或触摸来检查铁芯表面是否有裂纹、变形或生锈。
如果发现有问题,需要进行修复或更换。
5. 检查定子绕组与铁芯之间的间隙。
使用测微器或量具来测量绕组与铁芯之间的间隙。
确保间隙符合规定的数值范围。
6. 检查定子铁芯的通风情况。
清洁定子铁芯上的灰尘或脏物,并检查通风孔是否畅通。
如果发现有堵塞或阻塞,需要清理或修复。
发电机绝缘电阻测试方法及要求
发电机的绝缘电阻,包括定子绝缘电阻测量、转子绝缘电阻测量、轴承座绝缘电阻测量,以及发电机和励磁机的励磁回路所连接的设备等,一起来看看。
发电机绝缘电阻的测量方法用于检查发电机绝缘是否存在受潮、脏污、机械损伤等问题。
1、定子绝缘电阻测量电机额定电压在1000V以上者采用2500V兆欧表,测量15s和60s的绝缘电阻,并计算吸收比,如果绝缘电阻或吸收比偏小,可以增加测量10分钟的绝缘电阻,计算极化指数,对于环氧粉云母绝缘,吸收比不应小于1.6,极化指数不应小于2。
吸收比=1分钟绝缘电阻/15秒绝缘电阻,极化指数=10分钟绝缘电阻/1分钟绝缘电阻。
注意事项(1)为了克服电容充电电流的影响,兆欧表的短路电流应足够大,表1是选择数字兆欧表的参考数据。
如果吸收比的测量结果比较大,往往是由于兆欧表的短路电流太小造成的。
(2)测量前后应将被测量的绕组三相短路对地放电5分钟以上。
如果由于意外的原因造成测量中断,应该重新充分放电后再进行测量。
如果放电不充分,对同一相重复测量的结果是绝缘电阻值偏大,而换相时,由于残余极化电势与兆欧表的电势方向一致,会出现一个极化电荷先释放再极化的过程,造成后面测量的两相绝缘电阻偏小的假像。
(3)当测量结果不合格时,应首先排除穿墙套管、支柱瓷瓶的影响,如用干净的布进行擦拭,或在套管上用软铜线绕一个屏蔽电极,接于兆欧表的屏蔽端子上(4)如果绝缘电阻和吸收比都很小,说明绝缘有受潮的可能,应对绕组进行烘干处理。
对大型电机可采用三相稳定短路的方式升流烘干或采用直流电流进行升温烘干,水内冷机组可通热水烘干,中小型电机可用电热元件、大功率白炽灯或机组自带的加热元件进行烘干。
2、转子绝缘电阻测量(1)使用1000V兆欧表进行测量,转子水内冷的电机用500V兆欧表测量。
(2)测量绕组(滑环)对转子本体(大轴)的绝缘电阻。
(3)不测量吸收比。
3、轴承座绝缘电阻测量测量目的:由于发电机磁通不对称会在大轴上产生轴电压,为了防止轴电压与轴承间的环流烧坏轴瓦,通常将励磁机侧的轴承与地绝缘。
电机定子测试方法
电机定子测试方法
电机定子是电机的重要组成部分,其质量好坏直接影响电机的使用效果。
因此,在电机生产、维修及检测过程中,对于定子的测试必不可少。
接下来,我将为大家介绍几种电机定子测试方法。
1.绝缘电阻测试法
绝缘电阻测试法是一种简单而有效的测试方法。
测试时,先用万用表将定子两个绕组之间、绕组与磁极间和绕组与铁芯间的绝缘电阻逐一测量。
若绝缘电阻值较小,表示定子有漏电现象,需要进行修理或更换。
2.电阻测试法
电阻测试法是通过测试定子绕组的电阻值来判断定子是否正常。
测试时,先测量定子每个绕组的电阻值,对比同类定子的标准值。
若电阻值偏大或偏小,则说明定子存在绕组短路或开路等问题,需要进行修理或更换。
3.交流低电压测试法
交流低电压测试法是一种较为准确的测试方法,能够发现定子轴向和周向的缺陷。
测试时,将低电压的交流信号加到定子绕组上,通过测试仪器检测定子掉电压。
若电压偏低或掉电现象严重,说明定子存在缺陷,需要进行修理或更换。
4.噪音测试法
噪音测试法是一种常用的测试方法,通常用于测试电机的运行状态。
测试时,将电机运行起来,用噪声测试仪器对电机的噪音进行检测。
若噪音偏大或声音杂乱,则说明定子可能存在松动、偏转、凸轮磨损等问题,需要进行修理或更换。
综上所述,电机定子测试方法有多种,根据具体情况可以选择不同的方法进行测试。
定期对电机进行测试和维护,能够保证电机的正常使用,提高其使用寿命。
高压电机试验
高压电机试验(1)定子绕组绝缘电阻测量1)绝缘电阻的规定和要求:IOOOV以下的电动机使用1000V或500V绝缘电阻表;IOOoV及以上者使用250OV绝缘电阻表。
额定电压3000V以下者,室温下不应低于0.5MΩo3000V及以上的电动机应测量吸收比,吸收比不应低于1.2o2)绝缘电阻的测量方法:测量时,将主接地和电动机外壳连接好,如无连接,可测量对外壳的绝缘。
绝缘电阻表的E端子与外壳连接,对于中性点已引出的电动机,可将非被试相短接后接地。
L端子和被试绕组的导体连接,在整个连续测量的过程中,绝缘电阻表应保持平稳的额定转速,然后读取数值。
测量完毕后对被试绕组充分放电后再测量另外两相。
中性点未引出的电动机可将三相短接后测量,试验方法同上。
以上是手摇式绝缘电阻表的测试方法,对于电动式绝缘电阻表,先选定正确的量程,将电阻表的“+”输出端接地或外壳,“一”输出端接被试绕组,按下测试按钮即可进行测量。
(2)测量定子绕组的直流电阻:采用QJ44型直流双臂电桥测量。
300OV及以上或45kW及以上的电动机各相绕组直流电阻值相互差别不应超过其最小值的2%,中性点未引出的电动机可测量线间直流电阻,其相互差别不应超过其最小值的现。
测量时将双臂电桥的Cl、Pl端子与被试绕组的一端连接,C2、P2与该绕组另一端连接,注意连接可靠,使接触电阻尽可能小(见图1)。
接通电源开关K,合上按钮B,待电流稳定后,再合上检流计开关G,测取读数。
拉开电源前先断开G,再断开Bo依次测量各相绕组,记录环境温度。
图1:双臂电桥原理接线图(3)检查定子绕组的极性及其连接:定子绕组三相引出的头应为同极性,中性点未引出者可不检查极性,定子绕组的三相连接应正确。
将电池(1.5V)的正极与一相绕组头(如UI)连接,负极与该绕组的尾(如U2)连接,指针式万用表的正端子与另一相绕组的头(如Vl)连接,负端子与该绕组的尾(如V2)连接,万用表档位在DC“UA”档。
兆欧表测量定子绕组与外壳的绝缘电阻
兆欧表测量定子绕组与外壳的绝缘电阻文章一:《兆欧表测量定子绕组与外壳的绝缘电阻:电工小白必知》朋友们,咱们今天来聊聊兆欧表测量定子绕组与外壳的绝缘电阻这事儿。
比如说,我认识一个刚入行的小电工小李,他第一次接触这活儿的时候,那叫一个懵。
但后来掌握了方法,工作就顺利多啦!兆欧表,其实就像是电工的“秘密武器”。
要测量定子绕组与外壳的绝缘电阻,得把兆欧表准备好,就像战士上战场要带好枪一样。
然后呢,把定子绕组和外壳的接线接对,这一步可千万不能马虎,要是接错了,那测量结果就不准啦。
测量的时候,慢慢摇动兆欧表的手柄,眼睛盯着表盘上的数值。
要是数值太低,那就说明绝缘有问题,得赶紧找找原因,修修补补。
所以啊,对于咱们电工小白来说,掌握好兆欧表测量定子绕组与外壳的绝缘电阻这门技术,那是相当重要的!文章二:《兆欧表测量定子绕组与外壳的绝缘电阻:老电工的经验之谈》各位工友们,今天跟大家唠唠兆欧表测量定子绕组与外壳的绝缘电阻的那些事儿。
我干这行这么多年,遇到过不少因为绝缘电阻出问题导致的故障。
就像有一次,一个工厂的电机突然不转了,查来查去,发现就是定子绕组与外壳的绝缘电阻不够。
用兆欧表测量的时候,一定得选对量程。
量程选大了,测量不精确;量程选小了,容易把表给弄坏。
还有啊,测量前要对兆欧表进行检查,看看指针能不能归零,不然测出来的数可就不靠谱了。
记得有一回,一个新手没检查就直接测,结果测出来的数据乱七八糟,费了好大劲才找到问题。
所以说,咱们可不能马虎,每一步都得做到位。
只要按照正确的方法来,就能准确测量出绝缘电阻,让设备稳稳当当运行。
文章三:《兆欧表测量定子绕组与外壳的绝缘电阻:工厂维修人员的必修课》兄弟姐妹们,在工厂里干活,兆欧表测量定子绕组与外壳的绝缘电阻这可是咱们必须要会的。
我给大家讲个事儿,前段时间咱们厂有台机器老是出故障,一查,就是绝缘电阻不行。
这要是不及时发现,不仅机器得大修,还影响生产进度。
测量的时候,要注意环境得干燥,要是湿乎乎的,那测出来的数就不准了。
发电机定子绕组绝缘电阻试验
发电机定子绕组绝缘电阻试验
为适应电气装置安装工程电气设备交接试验的需要,促进电气设备交接试验新技术的推广和应用,制定本标准。
本标准适用于500KV及以下电压等级新安装的、按照国家相关出厂试验标准试验合格的电气设备交接试验。
测量发电机定子绕组的绝缘电阻和吸收比或极化指数,应符合下列规定:
1、各相绝缘电阻的不平衡系数不应大于2;
2、吸收比:对沥青浸胶及烘卷云母绝缘电阻不应小于 1.3;对环氧粉云母
绝缘不应小于1.6。
对于容量200MW及以上机组应测量极化指数,极化
指数不应小于2.0。
注:
1、进行交流耐压试验前,电机绕组的绝缘应满足本条的要求;
2、测量水内冷发电机定子绕组的绝缘电阻,应在消除剩水影响的情况下进
行;
3、对于汇水管死接地的电机应在无水情况下进行;对汇水管非死接地的电
机,应分别测量绕组及汇水管绝缘电阻,绕组绝缘电阻测量时应采用屏蔽法消除水的影响。
测量结果应符合制造厂的规定;
4、交流耐压试验合格的电机,当其绝缘电阻折算至运行温度后(环氧粉云
母绝缘的电机在常温下)不低于其额定电压1MΩ/KV时,可不经干燥投入运行。
但在投运前不应再拆开端盖进行内部作业。
2电机绝缘电阻测量方法
2电机绝缘电阻测量方法电机绝缘电阻测量是一种重要的测试方法,用于评估电机绝缘性能的好坏。
电机绝缘电阻是指电机绝缘系统在特定条件下的绝缘电阻值,它反映了电机绝缘系统的绝缘状况。
在电机运行中,绝缘电阻失效可能导致电机烧毁,因此对电机绝缘电阻进行定期测量和监测是十分必要的。
电机绝缘电阻测量方法主要有直流电阻法、交流电阻法和峰值电流法。
下面我将对这三种方法进行详细介绍。
1.直流电阻法:直流电阻法是最常用的电机绝缘电阻测量方法。
这种方法使用直流电源向电机绝缘系统施加一定的电压,通过测量电源与绝缘系统之间的电流来计算出电机绝缘电阻。
具体步骤如下:步骤一:将所有的电机绕组连接在一起,形成一个接地节点。
步骤二:使用直流电源将绝缘系统与接地节点之间施加一定的电压,通常为500V或1000V。
步骤三:记录施加电压的数值。
步骤四:使用万用表或绝缘电阻测试仪测量电源与接地节点之间的电流值。
步骤五:根据欧姆定律,电机绝缘电阻值等于施加电压除以电流值。
2.交流电阻法:交流电阻法相对于直流电阻法,更适用于大功率电机的绝缘电阻测量。
这种方法使用交流电源作为激励源,测量绝缘系统的阻抗大小,从而得到绝缘电阻的值。
具体步骤如下:步骤一:将绝缘系统与接地节点之间接入交流电源。
步骤二:使用万用表或绝缘电阻测试仪测量绝缘系统上的电流值和电压值。
步骤三:根据欧姆定律,电机绝缘电阻值等于电压值除以电流值。
3.峰值电流法:峰值电流法是一种测量低电阻值的电机绝缘电阻的方法。
它通过施加高峰值的短时间电流脉冲来测量绝缘系统上的电压响应。
具体步骤如下:步骤一:使用一个脉冲发生器产生一个高峰值的电流脉冲。
步骤二:将电流脉冲施加到绝缘系统上,并测量绝缘系统的电压响应。
步骤三:根据响应的电压曲线来计算电机绝缘电阻的值。
需要注意的是,在进行电机绝缘电阻测量时,应该确保电机工作状态为停止状态,并且对于高电压的测量,需要采取必要的安全防护措施,如戴绝缘手套、绝缘鞋等。
定子绕组绝缘电阻测量方法
定子绕组绝缘电阻测量方法在电机的世界里,定子绕组的绝缘电阻就像是人身体的免疫系统,保护着电机的正常运行。
想象一下,电机就像一个勤劳的小蜜蜂,天天忙忙碌碌,如果它的“免疫系统”不够强大,那它就容易生病,甚至停止工作。
所以,测量定子绕组的绝缘电阻,便成了一项极其重要的工作。
今天,我们就来聊聊这个话题,保证你听了之后,心里有数,做起来也能得心应手。
1. 什么是绝缘电阻?好吧,先从“绝缘电阻”说起。
简单来说,绝缘电阻就是用来衡量电流在绝缘体中流动的难易程度。
你可以把它想象成水管里的水流,如果水管堵了,水流当然就不畅通了,对吧?同样,电流在绝缘体中流动的难易程度也能反映出绕组的健康状况。
一般来说,绝缘电阻越高,说明绕组的绝缘性能越好,越不容易漏电,电机也就越安全。
1.1 为什么要测量?那么,为什么要测量绝缘电阻呢?这就跟定期体检一样,不能等到生病了才想起来去看医生。
通过定期测量,我们可以及时发现潜在问题,比如绝缘层的老化、潮湿、甚至是短路等,这些都是电机的大敌。
可以说,定期测量绝缘电阻,就像给电机穿上一件防弹衣,让它抵御外界的威胁。
1.2 什么时候测量?至于什么时候测量呢,建议在电机投入运行前、运行一段时间后,以及每次检修时,都要进行测量。
特别是季节交替的时候,天气潮湿,绝缘性能很容易受到影响,所以这时候可得多留个心眼。
俗话说,“防患于未然”,嘛,未雨绸缪总是好的。
2. 如何进行绝缘电阻测量?好啦,既然知道了为什么要测量,那接下来就讲讲怎么测量。
测量绝缘电阻其实很简单,但也不能掉以轻心。
你需要准备一个绝缘电阻测试仪,别小看这个仪器,它可是你最好的帮手。
2.1 测量步骤首先,确保电机已经断电,切记!安全第一,没事别逞能。
然后,找出定子绕组的接线端子,用测试仪的两根测试线分别接到其中的两根线端上。
这时候,启动测试仪,选择适合的测试电压,通常是250V、500V或者1000V,根据实际情况选择。
测试开始后,屏幕上会显示出绝缘电阻的数值,记得把这个数字记录下来。
电动机绕组绝缘电阻测量的目的及其注意事项
电动机绕组绝缘电阻测量的目的及其注意事项测量电动机绕组绝缘电阻的目的是:检查绕组绝缘材料受潮和受污染的状况,以及绕组与机壳和三相绕组相间是否短路,以保障电动机的平安运行。
通常绕组的绝缘阻值越大越好。
假如绝缘电阻为零,则表明绕组对壳或相间短路,假如绝缘电阻不等于零,但数值很小,也判为不合格。
通常要求每伏工作电压1000欧姆,例如额定电压380伏的电动机,其绝缘电阻不得低于0.38兆欧。
我们通常测得的电动机绝缘电阻是冷态绝缘电阻,即是电动机不工作时的绝缘电阻。
当电动机运行时,绕组中通过电流总要发热,造成电机温度上升,而温度变化会影响电动机各个部分的电阻,其中绝缘电阻值将随着温度的上升而降低,所以要求一般中小型电动机的绝缘电阻值不低于0.5兆欧。
测量大型电动机,除了测量绝缘电阻外,为了推断高压绕组绝缘的受潮状况,还应测量汲取比(也叫汲取系数k)汲取比是指开头用摇表测量起60秒的绝缘电阻R60对15秒的绝缘电阻R15的比值(R60/R15)。
通常K≥1.3;可认为绕组绝缘干燥。
(受潮的绝缘物或者有缺陷的,一般汲取比接近1)测量电动机的绝缘电阻还应留意以下事项:1.测量绝缘电阻前,应将所测电动机的电源切断并短路放电,以确保人身和仪表的平安。
这里有两种状况需留意㈠,单相电容电动机需拆掉电容连线,㈡变频器、软启动器,可控硅等非机械触点(软开关)掌握的电动机需将其绕组接线与上述电气掌握设备完全脱离,以免损坏上述掌握设备。
2.断电后,带负载测量电动机的绝缘电阻时,要等待惯性运转的电机完全停止后方可进行。
3.对于额定电压为3000伏及以上的电动机,每次测量绝缘电阻后,应使绕组与机壳连接一段时间,1000Kw以下不少于15秒,1000kw 以上不少于1分钟。
以上为本人的一点工作总结,盼望对电工新手们有所关心,共同进步!。
75. 如何检测电机绕组的绝缘电阻?
75. 如何检测电机绕组的绝缘电阻?75、如何检测电机绕组的绝缘电阻?电机在我们的日常生活和工业生产中都扮演着极为重要的角色。
而电机绕组的绝缘电阻状况,直接关系到电机的正常运行和使用安全。
那么,如何检测电机绕组的绝缘电阻呢?这可不是一件简单的事儿,需要我们掌握一定的方法和技巧。
首先,在进行检测之前,我们得做好充分的准备工作。
要确保电机处于断电状态,并且已经冷却到室温,以免因为温度过高影响检测结果。
同时,还需要对电机的外观进行检查,看看是否有明显的损伤、受潮或者污垢等情况。
如果有,需要先进行清理和处理。
接下来,就是选择合适的检测工具了。
最常用的就是兆欧表,也叫摇表。
兆欧表有不同的规格和型号,一般来说,对于额定电压在 500 伏以下的电机,我们可以选择 500 伏的兆欧表;对于额定电压在 500 伏到 1000 伏的电机,就需要选择 1000 伏的兆欧表。
准备工作就绪,就可以开始实际的检测操作了。
将兆欧表的两个测试线分别连接到电机绕组的引出线和电机外壳上。
连接的时候一定要确保接触良好,不能有松动的情况。
然后,以均匀的速度摇动兆欧表的手柄,一般每分钟 120 转左右。
在摇动的过程中,要注意观察兆欧表的指针变化。
检测的时候,需要分别测量电机绕组的相间绝缘电阻和对地绝缘电阻。
相间绝缘电阻就是测量电机绕组中不同相之间的绝缘电阻,比如U 相和 V 相、V 相和 W 相、U 相和 W 相。
而对地绝缘电阻则是测量电机绕组与电机外壳之间的绝缘电阻。
在测量相间绝缘电阻时,将兆欧表的两个测试线分别连接到不同相的引出线上。
正常情况下,相间绝缘电阻应该是比较大的,通常都在几十兆欧甚至更高。
如果相间绝缘电阻值较小,那就说明电机绕组可能存在短路的情况。
测量对地绝缘电阻时,将一个测试线连接到电机绕组的引出线上,另一个测试线连接到电机外壳上。
同样,正常的对地绝缘电阻也应该是比较大的。
如果对地绝缘电阻值较小,那就可能表示电机绕组对地存在漏电的问题。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
选表及用前检查1.选用:测量新电动机使用1000V的兆欧表;测量运行过的电动机使用500V的兆欧表。
2.用前检查:(1)外观检查:表壳应无好无损;表针应能自由摆动;接线端子应齐全完好;表线应是单根软绝缘铜线,且完好无损,其长度一般不应超过5m。
(2)开路试验:将一条表线接在兆欧表的“E”端,另一条接在“L”端。
两条线分开,置于绝缘物上,表位放平稳,摇动摇把到每分钟120 转,表针应稳定指在“∞”为合格。
(3)短路试验:开路试验做完后,将两条线短路,摇动摇把 (开始要慢)到每分钟120转,表针应稳定指在0,为合格。
测量及判断(实做)1.测量绝缘项目:可分为①测对地绝缘;②测相间绝缘。
2.测量:测相对地绝缘:①将电动机退出运行(大型电动机在退出运行后要先放电);②验明无电后拆去原电源线;③将兆欧表的“E”端测试线接到电动机外壳(例如端子盒的螺孔处),将兆欧表的“L”端测试线接到电动机绕组任一端(接线端上原有联接片不拆);④摇动摇把达到每分钟120转,到一分钟时读取读数(必要时应记录绝缘电阻值及电动机温度)⑤撤除“L”端接线,后停止摇表,并放电。
测相间绝缘:①对地绝缘测试后放电;②拆去电动机接线端上原有联接片;③将兆欧表的“E”端和“L”端测试线各接一相绕组;④摇动摇把到每分钟120转,一分钟时读取读数(必要时应记录绝缘电阻值及电动机的温度);⑤撤除“L”端接线,后停止摇表,放电;⑥测另两个绕组间的绝缘……共三次(每次测后均应放电)。
判断:不论对地绝缘还是相间绝缘,其合格值的要求如下:(1)对于新电动机用1000V兆欧表(交接试验):绝缘电阻应不小于1MΩ;(2)对于运行过的用500V兆欧表电动机(预防性试验):绝缘电阻应不小于0.5MΩ。
测试过程中应注意的安全问题1.正确地选表并作充分的检查;2.被测电机及必须退出运行并拆除一二次电源线,对大型电动机在退出运行后要先放电,按照测试电容器的方法摇测。
每次测后也要放电,并验明确无电压;3.每相摇测前后要进行人工放电;4.测试时,注意与附近带电体的安全距离(必要时应设监护人);5.人体不得接触被测端,也不得接触兆欧表上裸露的接线端;6.防止无关人员靠近。
何时需要进行摇测:1.新安装的电动机,投入运行前;2.停用三个月以上时,再次使用前;3.电动机在大、小修时;4.电动机在运行中发生异常现象或故障时。
绝缘电阻、吸收比和极化指数试验1 主要内容和适用范围1.1 本导则提出了绝缘电阻、吸收比和极化指数试验所涉及的仪表选择、试验方法和注意事项等一系列技术细则,贯彻执行有关国家标准和能源部《电气设备预防性试验规程》的相应规定。
1.2 本导则适用于在发电厂、变电所、电力线路等现场和在修理车间、试验室等条件下对高、低压电气设备绝缘进行绝缘电阻、吸收比和极化指数试验。
2 试验内容2.1 绝缘电阻测量电气设备的绝缘电阻,是检查设备绝缘状态最简便和最基本的方法。
在现场普遍用兆欧表测量绝缘电阻。
绝缘电阻值的大小常能灵敏地反应绝缘情况,能有效地发现设备局部或整体受潮和脏污,以及绝缘击穿和严重过热老化等缺陷。
用兆欧表测量设备的绝缘电阻,由于受介质吸收电流的影响,兆欧表指示值随时间逐步增大,通常读取施加电压后60s的数值或稳定值,作为工程上的绝缘电阻值。
2.2 吸收比和极化指数吸收比K1为60s绝缘电阻值(R60s)与15s绝缘电阻值(R15s)之比值,即对于大容量和吸收过程较长的变压器、发电机、电缆等,有时R60s/R15s吸收比值尚不足以反映吸收的全过程,可采用较长时间的绝缘电阻比值,即10min(R10min)和R1min(R1min)时绝缘电阻的比值K,称作绝缘的极化指数在工程上,绝缘电阻和吸收比(或极化指数)能反映发电机或油浸变压器绝缘的受潮程度。
绝缘受潮后吸收比值(或极化指数)降低(如图1),因此它是判断绝缘是否受潮的一个重要指标。
应该指出,有时绝缘具有较明显的缺陷(例如绝缘在高压下击穿),吸收比值仍然很好。
吸收比不能用来发现受潮、脏污以外的其他局部绝缘缺陷。
3 使用仪表最常用的测量仪表是兆欧表。
3.1 兆欧表的型式兆欧表按电源型式通常可分为发电机型和整流电源型两大类。
发电机型一般为手摇(或电动)直流发电机或交流发电机经倍压整流后输出直流电压;整流电源型由低压50Hz交流电(或干电池)经整流稳压、晶体管振荡器升压和倍压整流后输出直流电压。
3.2 兆欧表的电压兆欧表电压通常有100、250、500、1000、2500、5000、10000V等多种。
也有可连续改变输出电压的。
应按照《电气设备预防性试验规程》的有关规定选用适当的电压。
对水内冷发电机采用专用兆欧表测量绝缘电阻。
3.3 兆欧表的容量兆欧表的容量即最大输出电流值(输出端经毫安表短路测得)对吸收比和极化指数测量有一定的影响。
测量吸收比和极化指数时应尽量采用大容量的兆欧表,即选用最大输出电流1mA及以上的兆欧表,以期得到较准确的测量结果。
3.4 兆欧表的负载特性兆欧表的负载特性,即被测绝缘电阻R和端电压U的关系曲线,随兆欧表的型号而变化。
图2为兆欧表的一般特性。
当被测绝缘电阻值低时,端电压明显下降。
3.5 选用兆欧表时的注意事项(1)对有介质吸收现象的发电机、变压器等设备,绝缘电阻值、吸收比值和极化指数随兆欧表电压高低而变化,故历次试验应选用相同电压的兆欧表。
(2)对二次回路或低压配电装置及电力布线测量绝缘电阻,并兼有进行直流耐压试验的目的时,可选用2500V兆欧表。
由于低压装置的绝缘电阻一般较低(1~20MΩ),兆欧表输出电压因受负载特性影响,实际端电压并不高。
用2500V兆欧表代替直流耐压试验时,应考虑到低绝缘电阻时端电压降低的因素。
4 试验步骤4.1 断开被试品的电源,拆除或断开对外的一切连线,将被试品接地放电。
对电容量较大者(如发电机、电缆、大中型变压器和电容器等),应充分放电(5min)。
放电时应用绝缘棒等工具进行,不得用手碰触放电导线。
4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污,必要时用适当的清洁剂洗净。
4.3 兆欧表上的接线端子“E”是接被试品的接地端的,“L”是接高压端的,“ G”是接屏蔽端的。
应采用屏蔽线和绝缘屏蔽棒作连接。
将兆欧表水平放稳,当兆欧表转速尚在低速旋转时,用导线瞬时短接“L”和“E”端子,其指针应指零。
开路时,兆欧表转速达额定转速其指针应指“∞”。
然后使兆欧表停止转动,将兆欧表的接地端与被试品的地线连接,兆欧表的高压端接上屏蔽连接线,连接线的另一端悬空(不接试品),再次驱动兆欧表或接通电源,兆欧表的指示应无明显差异。
然后将兆欧表停止转动,将屏蔽连接线接到被试品测量部位。
如遇表面泄漏电流较大的被试品(如发电机、变压器等),还要接上屏蔽护环。
4.4 驱动兆欧表达额定转速,或接通兆欧表电源,待指针稳定后(或60s),读取绝缘电阻值。
4.5 测量吸收比和极化指数时,先驱动兆欧表至额定转速,待指针指“∞”时,用绝缘工具将高压端立即接至被试品上,同时记录时间,分别读出15s和60s(或1min和10min)时的绝缘电阻值。
4.6 读取绝缘电阻后,先断开接至被试品高压端的连接线,然后再将兆欧表停止运转。
测试大容量设备时更要注意,以免被试品的电容在测量时所充的电荷经兆欧表放电而使兆欧表损坏。
4.7 断开兆欧表后对被试品短接放电并接地。
4.8 测量时应记录被试设备的温度、湿度、气象情况、试验日期及使用仪表等。
5 影响因素及注意事项5.1 外绝缘表面泄漏的影响一般应在空气相对湿度不高于80%条件下进行试验,在相对湿度大于80%的潮湿天气,电气设备引出线瓷套表面会凝结一层极薄的水膜,造成表面泄漏通道,使绝缘电阻明显降低。
此时,应在引出线瓷套上装设屏蔽环(用细铜线或细熔丝紧扎1~2圈)接到兆欧表屏蔽端子。
常用的接线如图3所示。
屏蔽环应接在靠近兆欧表高压端所接的瓷套端子,远离接地部分,以免造成兆欧表过载,使端电压急剧降低,影响测量结果。
5.2 残余电荷的影响若试品在上一次试验后,接地放电时间t不充分,绝缘内积聚的电荷没有放净,仍积滞有一定的残余电荷,会直接影响绝缘电阻、吸收比和极化指数值。
图4为一台发电机先测量绝缘电阻后经历不同的放电时间再进行复测的结果,可以看出,接地放电至少5min以上才能得到较正确的结果。
对三相发电机分相测量定子绝缘电阻时,试完第一相绕组后,也应充分放电5min以上,才能试验第二相绕组。
否则同样会发生相邻相间异极性电荷未放净造成测得绝缘电阻值偏低的现象。
5.3 感应电压的影响测量高压架空线路绝缘电阻,若该线路与另一带电线路有一段平行,则不能进行测量,防止静电感应电压危及人身安全,同时以免有明显的工频感应电流流过兆欧表使测量无法进行。
5.4 温度的影响试品温度一般应在10~40℃之间。
绝缘电阻随着温度升高而降低,但目前还没有一个通用的固定换算公式。
温度换算系数最好以实测决定。
例如正常状态下,当设备自运行中停下,在自行冷却过程中,可在不同温度下测量绝缘电阻值,从而求出其温度换算系数。
5.5 测量结果的判断绝缘电阻值的测量是常规试验项目中的最基本的项目。
根据测得的绝缘电阻值,可以初步估计设备的绝缘状况,通常也可决定是否能继续进行其他施加电压的绝缘试验项目等。
在电气设备预防性试验规程》中,有关绝缘电阻标准,除少数结构比较简单和部分低电压设备规定有最低值外,多数高压电气设备的绝缘电阻值,大多不作规定或自行规定。
除了测得的绝缘电阻值很低,试验人员认为该设备的绝缘不良外,在一般情况下,试验人员应将同样条件下的不同相绝缘电阻值,或以同一设备历次试验结果(在可能条件下换算至同一温度)进行比较,结合其它试验结果进行综合判断。
需要时,对被试品各部位分别进行分解测量(将不测量部位接屏蔽端,便于分析缺陷部位。
发电机定子绝缘、转子绝缘和励磁绝缘一般在什么地方摇测?有哪些注意事项?。
