费米能级的设计及金属的接触势差
7.金属和半导体的接触
(Wm>Ws)，(Vs)0<0（表面势）
(a) 平衡时，净电流为零 (b) 半导体势垒由qVD=－q(Vs)0降低为－q[(Vs)0+V]，形成正向电流 (c) 金属势垒高（恒定），电流很小，随V的增加达到饱和，形成反向电流
金属和n型半导体接触能带图 金属和n型半导体接触反阻挡层
p-n结电流电压方程（利用连续性方程）
J Jsexpkq0TV1
肖克莱方程式
正向：J
Js
exp
qV k0T
(k0T/q)≈0.026V
exp
qV k0T
1
反向：J Js 反向饱和
Js
qnpL0D n n
pn0Dp Lp
势垒或势阱高度与 EF,(EFs )有关
半导体表面态密度足够高，平衡时半导体费米能级被锁定在
(
E
s F
)
巴丁模型
半导体表面处的禁带中 表面态 表面能级 施主和受主型表面态 一般 而言
表面态在表面禁带中形成一定的分布，存 在距离价带顶为qΦ0的能级，电子正好填 满qΦ0 以下的所有表面态时表面呈电中性
p型阻挡层：
金属接负，半导体接正时形成从半导体到金属的空穴流（正向电流） 金属接正、半导体接负时形成反向电流
与p-n结区别，正向永远是p正、n负，电流从p流向n区 金属与半导体接触，正向的判定要看是哪种阻挡层 且正向电流都是相应于多子由半导体到金属的运动所形成的电流
(a)p型阻挡层（Wm<Ws）
小结： （1）金属与n型半导体接触
Wm>Ws，电子由半导体进入金属，在半导体表面形成电子势垒 （阻挡层）
金属费米能级
金属费米能级金属费米能级，是固体物理学中一个非常重要的概念。
它是指金属中电子能量的最高占有态，也称为费米能级或费米面。
费米能级是由物理学家费米在20世纪30年代提出的，他用这个概念解释了金属中某些物理性质的谱线现象和热力学性质。
在金属中，电子能量是连续的，而不是像离子那样分立的。
电子能量与电子波矢之间存在简单的关系，被称为能带结构。
电子能带是由许多原子的价电子轨道所组成，电子的能量随着波矢而变化。
金属中的电子能量带通常被分为价带和导带，价电子填满了价带，而导体中的电子可以进入导带。
费米能级的位置取决于金属中的电子数和能带的结构。
当电子数很小时，费米能级可能会在价带或导带中。
但当电子数趋于无穷大时，费米能级将稳定地落在导带中，并且在与温度无关的极低温度下，费米能级会维持这个位置。
金属费米能级在固体物理学中有重要的应用。
例如，在金属中，电子可以在不同的能量状态之间发生跃迁，因此电子的运动符合波粒二象性。
又因为费米能级的存在，金属中的电子行为与非金属有很大的不同，它也是解释很多电子学和热物理学性质的关键。
此外，费米能级还被用来解释一些奇特的现象，例如超导现象、磁电阻和金属断裂等。
在超导材料中，费米能级将导致电子组成库珀对，从而形成超导电流。
磁电阻是一种磁场对金属电阻的影响，磁场可以改变费米能级的位置，从而影响电学性质。
金属断裂是由于金属中的费米能级随温度变化而移动，直到达到临界点，使原子间的结合力不足，从而导致断裂。
总之，金属费米能级是金属内部结构的关键部分，它对固体物理学的研究有着非常重要的意义。
无论是从电学、热学还是材料工程等方面，了解和研究费米能级都是有助于技术进步和学术发展的。
金属与半导体接触后费米能级一样吗

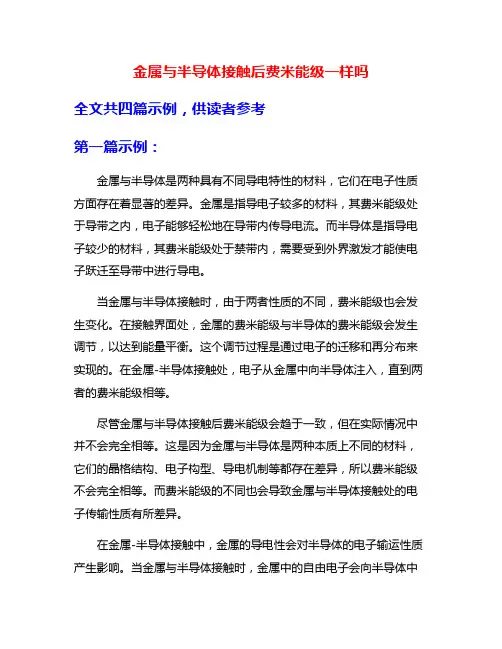

金属与半导体接触后费米能级一样吗全文共四篇示例，供读者参考第一篇示例：金属与半导体是两种具有不同导电特性的材料，它们在电子性质方面存在着显著的差异。
金属是指导电子较多的材料，其费米能级处于导带之内，电子能够轻松地在导带内传导电流。
而半导体是指导电子较少的材料，其费米能级处于禁带内，需要受到外界激发才能使电子跃迁至导带中进行导电。
当金属与半导体接触时，由于两者性质的不同，费米能级也会发生变化。
在接触界面处，金属的费米能级与半导体的费米能级会发生调节，以达到能量平衡。
这个调节过程是通过电子的迁移和再分布来实现的。
在金属-半导体接触处，电子从金属中向半导体注入，直到两者的费米能级相等。
尽管金属与半导体接触后费米能级会趋于一致，但在实际情况中并不会完全相等。
这是因为金属与半导体是两种本质上不同的材料，它们的晶格结构、电子构型、导电机制等都存在差异，所以费米能级不会完全相等。
而费米能级的不同也会导致金属与半导体接触处的电子传输性质有所差异。
在金属-半导体接触中，金属的导电性会对半导体的电子输运性质产生影响。
当金属与半导体接触时，金属中的自由电子会向半导体中输运，增加半导体的导电性。
这种现象被称为肖特基势垒，通过肖特基势垒的形成，金属与半导体接触处会形成一个电子能量梯度，促使电子从金属流向半导体。
而这个能量梯度的存在也意味着金属-半导体接触处的费米能级并不是完全一致的。
金属与半导体接触后，由于两者的特性差异，还会产生其它现象，如反向漏电流、接触电势差等。
这些现象都表明金属与半导体接触处的费米能级虽然会趋于一致，但并不会完全相等。
金属与半导体接触后，费米能级并不会完全一致，而是会受到各种因素的影响而有所差异。
金属与半导体接触处的电子传输性质也因此会发生变化，这对于半导体器件的设计和性能有着重要的影响。
在研究金属-半导体接触时，需要考虑各种因素的综合作用，以更好地理解和控制金属与半导体接触处的费米能级和电子传输性质。
费米能级与金属接触势差
费米能级设计及金属的接触势差哈尔滨工业大学材料科学与工程学院(1091900416)摘要：由量子电子理论，对Fermi-Dirac 分布函数推导出费米能级的计算公式，得出费米能级依赖于电子密度n ，进而对费米能级进行设计。
接触电势差来源于两块金属的费米能级不一样高,应用公式推导从而得出金属接触势差与费米能级的关系。
关键词：费米能级；电子密度；金属接触势差费米能级是指对于金属，绝对零度下，电子占据的最高能级就是费米能级；也可以理解为绝对零度时金属中电子的化学势。
金属接触势差为两种不同的金属相互接触时在它们之间产生的电势差。
一、 费米能级及费米能级的设计自由电子气服从Fermi-Dirac 统计分布规律，满足下式：(,)f E T =()/11E kTeμ-+它表示温度在T 的热平衡石，能量处于E 的电子态被电子所占据的概率。
K 为波尔兹曼常数，T 为热力学温度，μ为化学势，定义为：μ=,()T VF N∂∂表示温度T 和压力V 一定是，体系自由能F 与电子数目N 的变化率。
在分布函数中，μ是一个决定电子在各能级分布的函数，它与N 的关系满足：1/23/222()/02(,)()()21E kTV m E dE N f E T g E dE eμπ∞∞-==+⎰⎰当T=0K 时，体系处于基态，也就是体系能量的最低函数，分布函数为：1,(0)0,(0)(,){limE E T f E T μμ<>→=μ（0）为T-=0体系的化学势。
可见能量大于μ（0）的轨道是空的，而能量小于μ（0）的轨道被电子所填满。
由于Pauli 不相容原理，每个轨道只能容纳自旋相反的两个电子，所以电子只能按照能量从低到高的规律填充在各轨道中。
μ（0）为基态时电子能量最高的轨道。
通常称为Fermi 面。
由公式0()()N f E g E dE ∞=⎰()F E N E dE =⎰=120()F E C E d E ⎰=322()3F C E ()()32322323F V m E π=所以有()232322223322F N E n m V mππ⎛⎫= ⎪⎝⎭= =22F 2m k 21/3(3)F k n π= Fk 称为Fermi 波矢，它只依赖于电子密度n ，从而Fermi 能级F E 也完全由n 决定。

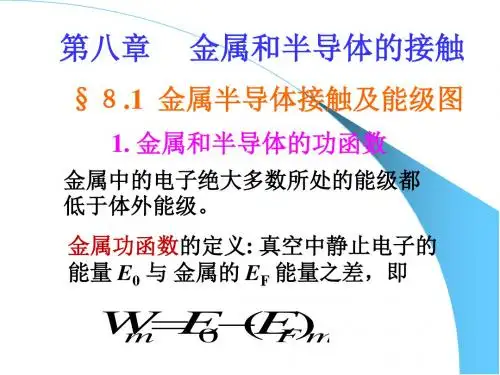

金属和半导体的接触
表面态能级
：
大多数半导体旳
在Ev以上Eg/3旳地方。
2.表面态旳类型
1）施主型：
电子占满时呈中性，失去电子带正电。
下列旳表面态空着，表面带正电。
2）受主型：
能级空时为电中性，接受电子带负电。
以上旳表面态被电子填充，表面带负电。
3.表面态对接触势垒旳影响
且
趋于饱和。
• 阻挡层具有单向导电性——整流特征。
P型半导体
n型和p型阻挡层旳作用
• 阻挡层具有整流特征；
• 正向电流要求为半导体多子形成旳电流；
• n型: 金属极加正电压，V>0，
形成电子由半导体到金属旳正向电流；
电流方向：金属→半导体
• p型：金属极加负电压V<0，
形成空穴由半导体到金属旳正向电流；
材料）和小旳ni（相当于宽禁带材料）旳金属-半导体
系统 。
2、欧姆接触
1）欧姆接触：
不产生明显旳附加阻抗，电流在其上旳产生旳压
降远不大于在器件本身上所产生旳压降。
2）欧姆接触旳主要性：
作为器件引线旳电极接触，要求在金属和半导体
之间形成良好旳欧姆接触。在超高频和大功率器
件中，欧姆接触是设计和制造中旳关键问题之一。
3）n型: 金属极加正电压，V>0，
形成电子半导体 金属旳正向电流；
电流方向：从金属 半导体
半导体势垒区与中性区存在浓度梯度，所以有扩散电流。
有外加电压时，存在漂移电流。
根据：
利用：
得到：
同乘以
得到：
积分：
利用边界条件：
因为
只考虑在x=0附近
金属和半导体的接触
§８.2 金属半导体接触（阻挡 层） 整流理论
金－ n 型半接触，Wm > Ws 时，在半导体 表面形成一个高阻区域，叫阻挡层
无外加 V 时，表面势为(Vs)0 有外加 V 时，表面势为(Vs)0＋V
计算超越势垒的载流子数目（电流） 就是热电子发射理论。
以n型阻挡层为例，且假定势垒高度
q(Vs)0 kT
电子从金属到半导体所面临的势垒高度 不随外加电压变化。从金属到半导体的电 子流所形成的电流密度J m s是个常量，它 应与热平衡条件下，即V=0时的 J s m大小 相等，方向相反。因此，
0
(0xxd)
(x xd )
E(x) dV(x)qND
dx r0
(xxd )
V(x) qrND 0 (xxd 12x2)ns
势垒宽度
xd 2r0qVN sD 0V1/2
V与(Vs)0同号时，势垒高度提高，势垒宽度增大
厚度依赖于外加电压的势垒，叫肖特基势垒。
－q[(Vs)0+V]
qV
(b) V > 0
金属正，半导体负
外加电压对 n 型阻挡层的影响
从半到金的电子数目减少， qns
金到半的电子流占优势 形成从半到金的反向电流 - qV
－q[(Vs)0+V]
金属中的电子要越过很高的
(c) V < 0
势垒 qns，所以反向电流很小 金属负，半导体正
qns不随V变，所以从金到半的电子流恒定。
Ws
存在高表面态 密度时n型半 qns 导体的能带图
接触电动势和温差电动势的产生原理
接触电动势和温差电动势的产生原理1. 概述电动势是指导致电荷在导体中移动的力，是电动力和电荷单位正电荷之间的关系。
电动势可以由多种方式产生，其中包括接触电动势和温差电动势。
本文将重点探讨接触电动势和温差电动势的产生原理及其相关知识。
2. 接触电动势的产生原理接触电动势是由两种不同金属直接接触时产生的电动势。
在接触处，金属之间的电子会发生迁移，导致带电情况发生变化，从而产生电动势。
接触电动势的产生原理主要包括以下几点：2.1 费米能级对齐原理费米能级是指在固体中，占据能级和未占据能级之间的分界线。
当两种不同金属直接接触时，它们的费米能级会趋向对齐。
如果两种金属的费米能级相差较大，电子将会从费米能级较低的金属向费米能级较高的金属转移，产生电势差。
2.2 阻隔层效应在两种不同金属直接接触时，通常会形成一个非导电的氧化层或其他低导电性物质的薄膜，称为阻隔层。
这个阻隔层会阻碍电子的自由传输，从而产生电势差。
2.3 温度效应接触电动势还会受到温度的影响。
温度升高会使金属内部的电子迁移速度增加，从而增强接触电动势的大小。
3. 温差电动势的产生原理温差电动势是在金属导体中，由于导体两端温度不同而产生的电动势。
其产生原理主要包括以下几点：3.1 热电效应热电效应是温差电动势产生的基础。
当导体两端温度存在差异时，导体中的自由电子会受到热运动的影响，从而产生电势差。
热电效应是温差电动势产生的主要机制之一。
3.2 Seebeck效应Seebeck效应是指在金属导体中，当两个不同金属导体的温度存在差异时，会产生由温度差引起的电势差。
Seebeck效应是温差电动势的重要表现形式，也是温差电动势产生的重要原理之一。
3.3 Thompson效应Thompson效应是指在导体内部存在温度梯度时，会产生由温度梯度引起的电势差。
Thompson效应也是导致温差电动势产生的重要原理之一。
4. 总结接触电动势和温差电动势的产生原理是电磁学中的重要知识点，对于理解电动势的产生机制与特性具有重要意义。
不同费米能级接触
不同费米能级接触在物理学中，费米能级是指在固体中，电子填充的最高能级。
费米能级决定了物质的电子行为和性质，而不同费米能级之间的接触则对物质的导电性和热传导性产生重要影响。
本文将就不同费米能级接触的相关内容展开讨论。
一、费米能级的概念费米能级是由意大利物理学家费米提出的，其命名来源于费米-狄拉克统计。
在固体中，费米能级可以理解为最高占据态电子能级的能量。
在零度绝对温度下，费米能级以上的能级是未被电子占据的，而费米能级以下的能级则被电子完全占据。
二、不同费米能级接触的性质1. 能带接触当两个物质的费米能级相等时，它们的能带会发生接触。
能带接触会导致电子在两个物质之间发生能量转移，从而影响物质的导电性。
如果两个能带接触的材料一个是导体而另一个是绝缘体，那么导体中的电子会流向绝缘体，使得绝缘体变为导体。
2. 能级接触当两个物质的费米能级相等时，它们的能级会发生接触。
能级接触会导致两个物质之间的电子发生能量转移，从而影响物质的热传导性。
如果一个物质的能级接触是金属而另一个是绝缘体，那么金属中的电子会传递给绝缘体，使得绝缘体的热传导性增强。
三、费米能级接触的应用1. 二维电子气体在二维电子气体中，费米能级接触会导致电子在二维材料中的传输特性发生变化。
费米能级接触可以通过调节材料的厚度和电场等因素来实现，从而实现对电子传输性质的调控。
这对于二维材料在纳电子器件中的应用具有重要意义。
2. 界面态费米能级接触在材料界面中会形成界面态。
界面态的形成会对材料的电子结构和性质产生重要影响。
界面态的性质可以通过调节费米能级的位置和界面的结构等因素来控制，从而实现对材料界面性质的调控。
这对于材料的界面工程和器件性能的提高具有重要意义。
3. 热电材料费米能级接触对热电材料的热传导性能有重要影响。
通过调节费米能级的位置和材料的结构等因素，可以实现对热电材料的热导率和电导率的调控，从而提高材料的热电性能。
这对于热电材料在能量转换和热管理等领域的应用具有重要意义。
第七章 金属-半导体接触
2
xc
隧道效应引起的势垒降低为
2qr3N0DVDV1/2xc
反向电压较高时，势垒的降低才明显
④肖特基势垒二极管
肖特基势垒二极管： 利用金属-半导体整流接触特性制成的二极管。 肖特基势垒二极管与pn结二极管的区别： （1）多数载流子器件和少数载流子器件 （2）无电荷存贮效应和有电荷存贮效应 （3）高频特性好。 （4）正向导通电压小。
镜像电荷 +
电子 -
–x´ n x
镜像电荷
这个吸引力称为镜像力，它应为
f 40 q (22x)216q20x2
把电子从x点移到无穷远处，电场力所做的功
f
x
dx 1q 6 200 x 12d x1 q6 20x
半导体和金属接触时，在耗尽层中，选(EF)m 为势能零点，由于镜像力的作用，电子的势能
n型半导体：
W s E c E F s E n
式中：
E0
E n
Ec(EF)s
χ Ws Ec
En Ep
(EF)s Ev
E0
p型半导体：
Ep (EF)s Ev
χ Ws Ec
En Ep
(EF)s Ev
W s E o (E F )s E g E p
n型半导体： W s E c E F s E n p型半导体： W s E o (E F )s E g E p
若 xd0 xm, 从上式得到
xm
1
4(NDxd0)1/2
势能的极大值小于qΦns。这说明，镜象力使 势垒顶向内移动，并且引起势垒的降低 q 。
q q2 rN 0 Dm m xd1 4 2 q 27N r 3D 0 3V D V 1/4
镜像力所引起的势垒降低量随反向电压的增加 而缓慢地增大 当反向电压较高时，势垒的降低变得明显， 镜像力的影响显得重要。
半导体物理MS接触习题参考答案
q 2
以空穴为例，空穴能量为：
E ( x) qs ( x) q2 16 Si x
势垒降低后的图如下所示：
(C) 如果在 M/S 界面半导体 Si 禁带中距价带 1/3Eg 的位置存在无穷大的界面态密 度，则费米能级被钉扎（pinned）在距价带 1/3Eg 处，势垒高度满足：
电中性条件：
din dx
x xn
dip dx
x xp
0
qNd xn qNa x p ，得
解泊松方程得：
xn N a xp Nd
qN d ( x ) ( x xn ) 2 in ( xn ) ( xn x 0) in 2 n ip ( x) qN a ( x x p ) 2 in ( x p ) (0 x x p ) 2 p
泊松方程：
qN d qN a
( xn x 0) (0 x x p )
d 2in qN d 2 n dx 2 d ip qN a dx 2 p
( xn x 0) (0 x x p )
在 x xn 和 x x p 处电场为零，即：
则：
qN d 2 in in ( xn ) in (0) 2 xn n ip in (0) in ( x p ) qN a x p 2 2 p ( xn x 0) (0 x x p )
qN d 2 x xn p N a p in 2 n n 有： ip qN a x 2 x p n N d n p 2 p
半导体物理(刘恩科)概念总结2栏小字
第七章1、功函数：表示一个起始能量等于费米能级的电子，由金属内部逸出到真空中所需要的最小能量。
W m=E0-(E F)m W s=E0-(E F)S2、电子亲和能：使半导体导带底的电子逸出体外所需要的最小能量。
Ꮠ=E0-E c3、接触电势差：一块金属和一块n型半导体，假定wm>ws接触时，半导体中的电子向金属流动，金属电势降低，半导体电势升高，最后达到平衡状态，金属和半导体的费米能级在同一个水平面上，他们之间的电势差完全补偿了原来费米能级的不同。
Vms=(Vs-Vm)/q这个由于接触而产生的电势差称为接触电势差。
4、阻挡层与反阻挡层n pWm>Ws 阻上弯反阻上弯Wm<Ws 反下弯阻下弯阻挡层：在势垒区中，空间电荷主要由电离施主形成，电子浓度要比体内小得多，因此他是一个高阻的区域。
反阻挡层：Wm<Ws，金属与n型半导体接触时，电子将从金属流向半导体，在半导体表面形成负的空间电荷区。
电子浓度比体内大的多，因而是一个高电导的区域。
5、表面势：随着金半之间距离的减少，靠近半导体一侧的半导体表面的正电荷密度增加，由于搬到一中自有电荷密度的限制，这些正电荷分布在半导体表面相当厚的一层表面内，即空间电荷区，这时在空间电荷区内变存在一定的电场，造成能带的弯曲，使半导体表面和内部之间存在电势差。
6、整流作用：金属和半导体接触形成阻挡层，当在金属一侧加外反向电压，金属一边的势垒不随外加电压变化，从金属到半导体的电子流是恒定的，当反向电压继续增加，使半导体到金属的电子流可以忽略不计时。
反向电流达到饱和。
7、扩散理论：应用于厚阻挡层8、发射理论：薄阻挡层9、肖特基势垒：势垒厚度依赖于外加电压的势垒10、欧姆接触：金属和半导体形成非整流接触，不产生明显的附加阻抗，半导体内部的平衡载流子浓度不发生明显变化。
实现：1、Wm<Ws时，金与n形成发阻挡层。
Wm>Ws时，与p形成反阻挡层。
反阻挡层没有整流作用，选用适当的金属材料可得到欧姆接触。
费米能级的设计和金属的接触势差
f E, T = e (E −u )
1
k BT
+1
它表示在温度 T 达到热平衡时，能量为 E 的电子态被电子占据的概率。式中 u 为化学式，它 的定义为
u = （ ∂N ）
∂F
T,V
表示在保持 T,V 不变时体系自由能 F 随电子总数 N 的变化率。 在分布函数中 u 是一个决定电 子在各能级中分布的参量，它由电子总数 N 应满足的条件
M1、 M2 间形成了静电场， 使金属 M1 的电势高于金属 M2， 其电势差即通常所说的接触电势差。 这时候金属 M1,中的电子附加上在正的静电场中的能量 （负值） , 同时金属 M2 中的电子附 加上在负的静电场中的能量（正值） , 恰好使两金属的费米能级相同, 达到平衡, 电子的 净转移过程也就停止了。 设 φ为两金属接触后产生的电势差附加到两金属中电子上的能量之差，则我们可以得到
费米能级的设计和金属的接触势差
摘要： 本文考虑了有效电子相关能, 计算了费米能级与电子密度及温度的关系。 并通过对此 的分析进行费米能级的相关设计。 同时解释了有关金属接触势差的问题， 指出金属接 触势差完全由两金属的脱出功决定， 不存在由脱出功以外的电子密度不同这一因素而 造成的所谓内接触电势差。 关键词：费米能级、金属接触势差、 脱出功 一、费米能级的设计 在讨论费米能级的设计之前，我们要对“费米能级”有一个基本的了解。 在能带模型中， 费米能级是指电子占据几率为 1/2 的能量状态。 如果费米能级是处于禁带 正中，则空穴数与自由电子数相等，这是材料是本征的。如果费米能级靠近导带，则自由电 子数多于空穴数，材料为 N 型；反之，如果费米能级靠近价带，则空穴数多于自由电子数， 材料为 P 型。 费米能级的大小是以它到禁带中心的距离来衡量的。所以费米能级的位置与温度有关。 另一方面，自由电子气应服从 Fermi-Dirac 统计分布，分布函数为
化学势 费米能级 电导 金属-概述说明以及解释
化学势费米能级电导金属-概述说明以及解释1.引言1.1 概述概述部分的内容可以这样写：化学势、费米能级、电导和金属是物理化学领域中非常重要且密切相关的概念。
它们之间存在着紧密的关联和相互作用。
化学势是描述系统在平衡态下的能量状态和粒子分布的基本物理量。
费米能级则是描述在固体中电子能量分布的参考能级，它决定类似导电性等电子的行为。
而电导恰好是对固体中电子运动能力的度量，它与费米能级以及化学势的概念密切相关。
金属则是具有良好导电性的固体材料，其导电机制与费米能级的位置有关。
本文将详细介绍这些概念的定义、物理意义以及它们之间的关系和影响因素。
通过对化学势、费米能级、电导和金属的研究，我们可以更加深入地了解物质中电子的行为特性，为材料科学和电子工程等领域的发展提供重要参考。
在接下来的章节中，我们将逐一介绍这些概念，探讨它们的定义、特性和相互关系，最后对本文的主要内容进行总结。
1.2 文章结构文章结构的设置是为了更好地组织和呈现文章的内容，使读者更容易理解和掌握文章的主旨和重点。
本文的文章结构如下：第一部分是引言，用于介绍化学势、费米能级、电导和金属的基本概念和背景。
引言部分包括三个子部分。
首先，概述部分简要介绍了本文要讨论的主题，即化学势、费米能级、电导和金属，并说明了这些概念在材料科学和物理学中的重要性。
其次，文章结构部分（1.2）将详细说明本文的组织结构以帮助读者更好地了解文章的发展思路。
下文将分为四个主要部分，分别是化学势、费米能级、电导和金属。
每个部分将在定义概念的基础上，探讨其相关的影响因素、物理意义和特性。
最后，目的部分说明了本文的目标是通过对化学势、费米能级、电导和金属的研究，增强读者对这些概念的理解，为材料科学和物理学领域的研究提供参考和指导。
第二部分是正文，主要内容有四个部分。
首先，化学势部分（2.1）定义了化学势的概念，并阐述了其在材料科学中的重要性。
接着，讨论了化学势受到的影响因素，包括温度、压力和化学组分等。
金属与半导体接触后费米能级一样吗
金属与半导体接触后费米能级一样吗1. 引言1.1 金属与半导体的能级特性金属和半导体是两种在电子能带结构方面具有明显差异的物质。
金属通常具有高导电性和良好的电子流动性，其能带结构呈现连续的态密度分布，电子几乎填满了费米能级以下的能级，而在费米能级以上则存在着大量空缺态，使得金属能够轻易导电。
相比之下，半导体的能带结构则具有明显的带隙，使得其电导性较差。
在绝对零度下，半导体的价带全满，导带空缺，费米能级处于带隙中。
金属与半导体的能级特性差异导致它们在接触时会发生电荷转移和费米能级的调整。
当金属与半导体接触时，由于费米能级一致性原则，两者之间的费米能级会趋于一致。
在接触处形成的Schottky接触或Ohmic接触会导致电子从金属流向半导体或者从半导体流向金属，最终使得两者之间建立起稳定的电荷平衡态。
1.2 费米能级的定义费米能级，又称费米面能级或费米面，是固体物理学中一个重要的概念。
它指的是在热平衡时，电子系统中电子的能级达到50%的概率，也就是说费米能级是将电子分布的概率分为两等分的能级。
通常情况下，费米能级是指在零度时电子能级最高的能级。
在绝对零度时，费米能级以下的所有能级都被电子所填满，而费米能级以上的能级则为空。
费米能级在固体中起着至关重要的作用，它不仅关系到电子的导电性质，还决定了物质的电子输运、化学反应等性质。
在金属中，费米能级通常位于导带底部，这意味着金属中的电子能够自由传导并具有良好的导电性。
而在半导体中，费米能级则位于禁带中部，处于导带和价带能级之间，这使得半导体表现出了半导体的特性，即具有一定的导电性但电阻相对较大。
费米能级的位置不仅取决于材料的性质，还受到温度、掺杂等因素的影响。
在研究金属与半导体接触后费米能级的调整过程中，费米能级的定义和性质是至关重要的。
通过对费米能级的理解，可以更好地解释金属与半导体接触后电子态的变化和界面特性的形成。
2. 正文2.1 金属与半导体接触的费米能级调整金属与半导体接触后费米能级调整是一个非常重要的物理现象，它直接影响着材料的电子输运性质和器件的性能。
欧姆接触和费米能级
上述简单的理论预言了φB = φM ? χS，因此似乎可以天真的认为工函靠近半导体的电子亲和性的金属通常应该容易形成欧姆接触。事实上，高工函金属可以形成最好的p型半导体接触而低工函金属可以形成最好的n型半导体接触。不幸的是实验表明理论模型的预测能力并不比上述论断前进更远。在真实条件下，接触金属会和半导体表面反应形成具有新电学性质的复合物。界面处一层污染层会非常有效的增加势垒宽度。半导体表面可能会重构成一个新的电学态。接触电阻与界面间化学细节的相关性是导致欧姆接触制造工艺可重复性为如此巨大的制造挑战的原因。
欧姆接触和费米能级
cmos 2009-11-16 17:46:32 阅读319 评论0 字号：大中小 订阅
欧姆接触是指金属与半导体的接触，而其接触面的电阻值远小于半导体本身的电阻，使得组件操作时，大部分的电压降在活动区(Active region)而不在接触面。
欲形成好的欧姆接触，有二个先决条件：
若半导体不是硅晶，而是其它能量间隙(Energy Cap)较大的半导体(如GaAs)，则较难形成欧姆接触 (无适当的金属可用)，必须于半导体表面掺杂高浓度杂质，形成Metal-n＋-n or Metal-p+-p等结构。
任何两种相接触的固体的费米能级（Fermi level）（或者严格意义上，化学势）必须相等。 费米能级和真空能级的差值称作工函。 接触金属和半导体具有不同的工函，分别记为φM和φS。 当两种材料相接触时，电子将会从低工函一边流向另一边直到费米能级相平衡。从而，低工函的材料将带有少量正电荷而高工函材料则会变得具有少量电负性。最终得到的静电势称为内建场记为Vbi。这种接触电势将会在任何两种固体间出现并且是诸如二极管整流现象和温差电效应等的潜在原因。内建场是导致半导体连接处能带弯曲的原因。明显的能带弯曲在金属中不会出现因为他们很短的 屏蔽长度意味着任何电场只在接触面间无限小距离内存在。
固体物理学_金属电子论之功函数和接触势差分析
1 热电子发射和功函数
热电子发射电流密度
j
~
exp
W kBT
W —— 功函数
金属中电子势阱高度为
—— 正离子的吸引
—— 电子获得足够的能量 有可能脱离金属
—— 产生热电子发射电流
经典电子论热电子发射电流密度的计算 —— 电子服从麦克斯韦速率分布率
速度在
区间的电子数密度
e
EF kBT
e
mv2 2kBT
dv
dn
2
m
2
3
EF
e kBT
e
mv2 2kBT
dv
与经典结果
对比
3
2
m
2
3
e
EF kBT
replace
n0
m
2 kBT
2
jQuantum
4m(kBT )2 (2)3
q
EF
e kBT
W
—— 比较热电子发射电流密度 j ~ e kBT
功函数 W EF
W —— 导带中费密能级附近的电子离开金属必须做的功
2 不同金属中电子的平衡和接触电势
—— 两块不同金属A和B相互接触 金属的费米能级不同，相互接触时发生电子交换 达到平衡后, 两块金属中产生接触电势差
—— 接触电势差的计算 单位时间从金属A单位表面逸出的电子数 —— 电流密度
单位时间从金属B单位表面逸出的电子数
q
EFBAqB Nhomakorabea量子理论热电子发射电流密度的计算 —— 电子的能量 —— 将电子看作准经典粒子 —— 电子的速度
单位体积(V=1)中，在
1
dZ 2 (2 )3 dk
《固体物理学》房晓勇主编教材-思考题解答参考05第五章_金属电子论基础
金属电子气模型的费米面是球形。
5.4 说明为什么只有费米面附近的电子才对比热、电导和热导有贡献？ 解答：本质是，对比热、电导和热导有贡献的电子是其能态能够发生变化的电子，只有费米面附近的电子 才能从外界获得能量发生能态跃迁。 如对比热有贡献的电子是其能态可以变化的电子，能态能够发生变化的电子仅是费米面附近的电子，因为， 在常温下，费米球内部离费米面远的状态全被电子占据，这些电子从格波获取的能量不足以使其跃迁到费 米面附近或以外的空状态上。只有费米面附近的电子吸收声子后能跃迁到费米面附近或以外的空状态上。 对电导，考虑到泡利不相容原理的限制，只有费米面附近的电子才有可能在外电场作用下，进入较高能级， 因而才会对金属电导率有贡献。而对于能量比费米能级低得多的电子，由于它附近的能态已经被占据，没 有可以接受它设为空态，所以这些电子不可能从外场获得能量而改变其状态，因而它们并不参与导电。 热导与电导相似，
解答：在 T = 0 时，所有电子能量不超过费米能量 EF ，因此没有电子脱离金属；但是，当金属被加
热到很高温度时，将有一部分电子获得的能量大于逸出功，从而脱离金属表面形成热电子发射电流，这种 现象称为热电子效应。
5.10 产生接触电势差的原因是什么？
解答：当两块不同的金属 1 和 2 相接触，或用导线连接时，两块金属将彼此带电并产生不同的电势U1
5.5 自由电子气的许多性质与费米波矢有关，试列举或导出下列参数与费米波矢的关系： （1）绝对零度时时的费米能量； （2）电子数密度： （3）金属电子气的总能量； （4）与费米能级对应的能态密度； （5）电子比热。
解答：（1）根据《固体物理学》式
5-19，绝对零度时时的费米能量 EF0
液态金属费米能级
液态金属费米能级一、费米能级概述费米能级是描述系统中电子能量分布的一个重要概念，由费米提出。
在固体物理学中，费米能级被用来描述半导体或金属中的电子分布情况。
在绝对零度以上，费米能级处的电子占据概率接近0，而在费米能级之上的能级处的电子占据概率接近1。
因此，费米能级可以被看作是电子占据概率的分界线。
二、液态金属特性液态金属是指处于液体状态的金属或合金。
相比于固态金属，液态金属具有更为复杂的电子分布和能量状态。
在液态金属中，原子之间的相互作用比较弱，因此电子的分布和能量状态会受到更大的影响。
此外，液态金属还具有一些特殊的物理和化学性质，如高导电性、高导热性、良好的化学反应活性等。
三、费米能级与电子分布在液态金属中，费米能级也是电子占据概率的分界线。
在费米能级之下的能级，电子占据概率接近1，而在费米能级之上的能级，电子占据概率接近0。
因此，通过测量不同温度下的费米能级，可以研究液态金属中电子分布的变化情况。
四、费米能级在物理研究中的应用费米能级在物理研究中具有广泛的应用。
例如，在半导体物理学中，费米能级可以被用来描述半导体的载流子类型和浓度；在金属物理学中，费米能级则可以被用来描述金属的导电性和磁性等性质。
此外，通过测量不同温度下的费米能级，还可以研究温度对电子分布的影响情况。
五、费米能级与金属特性费米能级与金属特性之间存在密切的关系。
在金属中，费米能级处的电子占据概率接近0，因此金属的导电性和磁性等性质都与费米能级有关。
此外，通过改变金属中的电子分布和能量状态，可以研究金属特性的变化情况。
例如，通过添加杂质或改变温度，可以改变金属中的载流子类型和浓度，从而影响金属的导电性和磁性等性质。
六、费米能级的计算方法费米能级的计算方法有多种，包括量子力学方法、密度泛函理论方法、蒙特卡罗模拟方法等。
其中，量子力学方法是计算费米能级最为精确的方法之一，但计算量较大；密度泛函理论方法则可以用来计算固体中的电子分布情况；蒙特卡罗模拟方法则可以用来模拟复杂系统中的电子分布情况。
固体物理知识点
44、金属中的电子对固体热容的贡献： 在量子理论中，大多数电子的能量远远低于费密能量 E F ，由于受到泡利原理的限制不 能参与热激发，只有在 E F 附近约 ~ k B T 范围内电子参与热激发，对金属的热容量有贡献。 计算结果表明电子的热容量与温度一次方成正比。 在量子理论中，大多数电子的能量远远低于费密能量 E F ，由于受到泡利原理的限制不
-2-
固体物理知识点
33、满带、空带、价带、导带、带隙的概念。 34、能带顶部电子和能带底部电子的效质量及其物理意义。 35、温度对金属和半导体导电率影响机制。 36、自由电子气系统的费米能级、空间费米半径和电子的平均能量。 37、绝对零度时，三维自由电子气的体系能量。 38、将粒子看作是经典粒子时， 电子状态变化的基本公式及电子的速度。 39、杜隆-珀替定律、德拜模型和爱因斯坦模型： （1） 杜隆-珀替定律： 根据经典统计的能量均分原理， 每一个自由度的平均能量为 k BT ， 其中
关固体比热的杜隆-珀替定律。 （2）爱因斯坦模型：N 个原子构成的晶体，所有的原子以相同的频率ω0 振动 ，总能
量
，
hω0 2 e hω0 / k BT ∂E 晶体热容 CV = ( ) )V = 3 Nk B ( k BT (e hω0 / k BT − 1) 2 ∂T
高温下，与杜隆-珀替定律一致。低温下，按指数规律趋向于零，与实验现象不符，表 明爱因斯坦模型存在缺陷。这是因为“所有的原子以相同的频率ω0 振动”的假设过于简单。 （3）德拜模型：假设：不可忽略低频振动对比热的贡献，将晶体可看作是各向同性的 连续介质，晶格振动看作是在连续介质中传播的弹性波。
40、离子性、共价性、金属性和范德瓦耳斯性结合力的特点： （1）离子性结合：正、负离子之间靠库仑吸引力作用而相互靠近，当靠近到一定程度 时，由于泡利不相容原理，两个离子的闭合壳层的电子云的交迭会产生强大的排斥力。当排
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
因为：
N=
E0 F 0
g(E)dE
m
2 3
得： 得：
N=
0 EF
8π V 3
3
（ 2π 2 h 2 ）
3N
2
0 （E= [2V/(2π)2 ](2m/h2 )3 解得费米能级为
h 2 3 2 N EF 2m V
2/3
从上式可以看出，费米能级只与单位体积固体中的电子数有关。因此，我们 可以通过改变固体中的电子数从而达到设计费米能级的效果。 由于不同金属的价电子数不同由于合金中的价电子是整个合金共有的， 当具 有不同价电子的金属组成合金时，固体中单位体积的电子数量会发生变化。 当在基体金属中掺杂价电子数比基体金属少的金属时： 单位体积中价电子数 减少，费米能级降低。
当在基体金属中掺杂价电子数比基体金属多的金属时： 单位体积中价电子数 增多，费米能级增大。 既可以通过合金化达到设计固体费米能级的目的。
金属的接触势差
任意两块不同的金属Ⅰ和Ⅱ接触，或者以导线相连时，两块金属就会带电并 产生不同电势VⅠ 和VⅡ ，称为接触势差。 脱出功 在金属的内部， 电子电子受到正离子的吸引，但由于各离子的吸引力互相抵 消， 使电子受到的净吸引力为零， 在金属表面处， 由于正离子的均匀分布被破坏， 电子将在金属表面处受到净吸引力，阻止他逸出金属的表面，这相当于金属表面 形成深度为E0 的势垒，金属中电子可看成是处于深度为E0 的势井中的电子系统， 电子的费米能级为EF 。 热电子发射问题就相当于电子跨越高度为E0 的势垒问题。 电子要越出金属至 少要从外界得到的能量为 Φ = E0 − EF —Φ称为脱出功或脱出函数。 0 T = 0k 时，所有的电子能量都不超过EF ，无电子可脱出金属。 随着温度的升高， 有一部分电子可获得大于的能量，这一部分电子可能逸出 金属表面形成热电子发射流。 热电子发射电流密度 j = 4πe
m(k B T)2 (2π h)3
e−Φ
(k B T)
= BT 2 e−Φ
(k B T)
此式称为 里查孙-杜师曼公式。式中，B = mek B 2 (2π2 h3 )是常数。 当两块金属接触时，若ΦⅡ > ΦⅠ，既费米能EF1 > EF2 ，电子将在两块金属 中重新分布， 电子将由费米能较高的金属Ⅰ流向费米能级较低的金属Ⅱ，从而使 金属Ⅰ带正电，金属Ⅱ带负电，他们产生的静电势分别为： VⅠ > 0， VⅡ < 0
费米能级的设计及金属的接触势差
费米能级的设计
由统计物理知，电子服从费米-狄拉克统计，及在温度为 T 时，能级为 E 的一个状态上，电子占据的概率为： 1 f E EF
e k BT 1 式中k B 为玻尔兹曼常数；μ为化学势，他是温度 T 和电子数 N 的函数，可由 系统的具体情况决定。 由索末菲自由电子模型知：电子的态密度为
g(E) =
2V （2 π ）
2（ 2 ） h
2m
3
2 1
E
2
在绝对 0 K 时,电子气体处于基态。
T→0
lim f（E） = 1，E < μ（0）
T→0
lim f（E） = 0，E > ������（0）
0 我们 T=0k 时电子所能占据的最高能级μ（0）为基态费米能,用EF 表示。 0 EF = μ（0）
此时，按照里查孙-杜师曼公式，设两块金属温度都是 T，则Ⅰ、Ⅱ两块金 属的热电子发射流分别为 j1 = AT 2 e
−(Φ Ⅰ +eV 1 ) (k B T) −(Φ Ⅱ +eV 2 ) (k B T)
j2 = A T 2 e
由金属Ⅰ流向金属Ⅱ的净电流密度 j1 − j2 。随着电子的流动，金属Ⅱ的费 米能级EF2 不断升高，EF1 不断降低，当EF1 =EF2 时，电子流动达到平衡，既 j1 = j2 可得：
ΦⅠ + eV1 = ΦⅡ + eV2 这种平衡时的电势差 V1 - V2 = e （ΦⅡ − ΦⅠ ） 就是接触电势差。
1
