单晶硅片制作流程
单晶硅生产工艺及单晶硅片生产工艺
单晶硅生产工艺及单晶硅片生产工艺单晶硅是一种广泛用于各种电子和光伏应用的材料，它的生产过程需要高度的技术和专业知识。
以下是单晶硅生产工艺的一般步骤：1.提纯：首先，需要将原材料硅提纯。
这个过程包括化学方法，如歧化、精馏和还原等，以去除硅中的大部分杂质。
最终得到的硅纯度可达99%以上。
2.沉积：提纯后的硅被熔化并倒入模具中，形成一个圆柱形的硅锭。
这个过程中，硅锭的形状和大小取决于模具的形状和大小。
3.切片：硅锭被冷却并使用线锯或激光切片技术切割成一定厚度的硅片。
切片过程中需要控制硅片的厚度和形状，以确保其符合特定应用的要求。
4.清洗和抛光：切割后的硅片表面可能会存在杂质或损伤，因此需要进行清洗和抛光以去除这些缺陷。
清洗过程包括化学浸泡、冲洗和干燥，而抛光则使用机械研磨或化学腐蚀的方法来平滑硅片的表面。
5.检测和包装：清洗和抛光后的硅片需要进行质量检测，以确保其满足客户的要求。
检测过程可能包括观察硅片的表面质量、测量其尺寸和厚度、检查其强度和韧性等。
最后，合格的硅片被包装并发送给客户。
单晶硅片生产工艺是指将单晶硅棒切割成一定形状和大小的硅片，这些硅片通常用于制造太阳能电池板或其他电子设备。
以下是单晶硅片生产工艺的一般步骤：1.切片：将单晶硅棒切成一定厚度的硅片。
这个过程通常使用专业的切片机或线锯来完成。
2.分选和清洗：切好的硅片可能存在大小、形状、厚度和表面质量等方面的差异。
为了满足应用要求，需要对硅片进行分选和清洗。
分选过程可能包括人工或自动检测，根据检测结果将硅片分成不同等级。
清洗过程包括化学浸泡、冲洗和干燥，以去除硅片表面的污垢和其他杂质。
3.加工和抛光：对于一些特定的应用，需要对硅片进行加工和抛光。
加工可能包括切割、磨削或钻孔等，而抛光则使用机械研磨或化学腐蚀的方法来平滑硅片的表面。
加工过程中需要注意控制硅片的形状和质量，以避免出现裂纹、变形或损伤等问题。
4.检测和包装：加工和抛光后的硅片需要进行质量检测，以确保其满足客户的要求。
太阳能单晶硅片的制备技术简介
太阳能单晶硅片的制备技术简介1.原料准备：太阳能单晶硅片的主要原料为高纯度硅材料，通常采用电石法或硝酸法制备高纯度多晶硅。
这些多晶硅切割成块状，作为生长单晶硅的原料。
2.单晶硅生长：单晶硅生长是太阳能单晶硅片制备的关键步骤。
生长方法主要有单晶拉扯法和单晶浸渍法。
单晶拉扯法是最常用的方法，通常在高温下将多晶硅块逐渐拉伸成单晶硅棒，然后通过切割和修剪获得所需尺寸的单晶硅片。
单晶浸渍法是将多晶硅块浸渍在熔融硅中，通过控制温度和拉扯速度来生长单晶硅。
3.单晶硅片的处理：生长出的单晶硅片需要经过多种处理步骤，以优化其电学性能和表面特性。
首先是去除表面杂质和氧化物的化学处理，通常采用酸洗和氧化处理。
接下来是通过机械或化学机械抛光进一步提高表面质量。
最后，使用化学蒸汽沉积或溅射等方法在单晶硅片表面沉积抗反射膜和屏蔽层，提高光电转化效率。
4.单晶硅片的加工：生长和处理好的单晶硅片需要进行进一步的加工，以获得最终的太阳能单晶硅电池。
加工包括切割、清洗、染料涂覆、前金属化、背金属化、测试和封装等步骤。
除了传统的单晶硅生长方法，近年来也出现了一些新的技术和方法，以提高生产效率和降低制造成本。
例如，有些公司采用单晶硅超薄切片技术，通过薄切片和高温层压的方法，将单晶硅薄片直接粘结在导电玻璃上，以减少材料损失和加工工序。
另外，还有一些公司采用了直接生长法，通过在硅基底上直接生长单晶硅，从而避免了多晶硅的生长和切割过程。
总之，太阳能单晶硅片的制备技术是太阳能电池制造中不可或缺的重要环节。
随着科技的不断进步和创新，相信太阳能单晶硅片制备技术将不断提升，为太阳能产业的发展做出更大的贡献。
半导体制造工艺流程
半导体制造工艺流程1.单晶硅材料制备：利用高纯度的硅源材料，通过化学方法或物理方法制备出单晶硅片。
这些单晶硅片用于制造芯片的基底。
2.潮湿腐蚀：将单晶硅片放入一定浓度的酸中进行腐蚀，以去除表面的氧化层和杂质，使得单晶硅表面更加平整。
3.清洗：用化学溶液对单晶硅片进行清洗，去除表面的杂质和有机物。
4.氮氧化：将单晶硅片放入氮气环境中进行热氧化，生成一层氮氧化物的薄膜。
这个薄膜在后续工艺中用于隔离器件。
5.光刻：将光刻胶涂在氮氧化层上，然后通过曝光和显影的方式将芯片的图案转移到光刻胶上，形成光刻图案。
6.腐蚀和沉积：将芯片放入化学溶液中进行腐蚀，去除曝光没有覆盖的区域，然后进行金属沉积。
金属沉积可以形成导电层或者连接层。
7.退火：通过高温处理，使得芯片中的材料发生结晶和扩散，提高电子器件的性能。
退火还有去除应力、填充缺陷和提高结晶度的作用。
8.清洗：用化学溶液清洗芯片，去除残留的光刻胶和沉积物，保证芯片的纯净度。
9.蚀刻和沉积：使用干法或湿法蚀刻技术，去除部分芯片表面材料，形成电子器件的结构。
然后再进行金属或者氧化物的沉积，形成电极或者绝缘层。
10.清洗和检测：再次清洗芯片，以确保芯片的纯净度。
然后进行各类检测，如电性能测试、材料分析等，以保证芯片质量。
11.封装：将芯片放入封装材料中，进行电缆连接和封装。
然后将封装好的芯片焊接到PCB板上，形成最终的电子产品。
以上是一般的半导体制造工艺流程，其中每个步骤都有详细的工艺参数和设备要求。
随着技术的不断发展，半导体制造工艺也在不断改进和创新，以提高芯片的性能和生产效率。
光伏单晶硅片制造流程
光伏单晶硅片制造流程光伏单晶硅片是太阳能电池板的关键组成部分，其制造流程非常复杂且精细。
下面将详细介绍光伏单晶硅片的制造流程。
光伏单晶硅片制造的第一步是原料准备。
制造单晶硅片所需的主要原料是高纯度的硅，通常采用冶炼金属硅的方法获得。
金属硅经过多次冶炼和精炼，去除杂质，提高纯度，最终得到高纯度的硅。
接下来，将高纯度的硅溶解在溶液中，形成硅溶液。
然后将硅溶液放入晶体生长炉中。
晶体生长炉是一个高温高压的环境，硅溶液在其中慢慢冷却结晶，形成单晶硅棒。
这个过程需要控制温度和压力，以确保硅棒的质量。
硅棒制备完成后，就需要对其进行切割。
将硅棒切割成薄片，即光伏单晶硅片。
切割过程需要使用专业的切割机器，并且要保持切割时的温度和压力稳定。
切割出来的硅片要求表面光滑、无裂纹，并且尺寸要符合要求。
切割完成后，光伏单晶硅片需要进行抛光和清洗。
抛光是为了去除硅片表面的杂质和瑕疵，使其表面更加平整。
清洗是为了去除切割和抛光过程中产生的污染物，确保硅片的纯净度。
接下来，需要对光伏单晶硅片进行掺杂。
掺杂是为了改变硅片的电子性质，使其能够产生电流。
通常使用磷或硼等元素进行掺杂，将其掺入硅片中，形成P型或N型硅片。
掺杂完成后，还需要对光伏单晶硅片进行光刻和蚀刻。
光刻是利用光刻胶和掩模将图案投射到硅片上，形成具有特定结构的光伏单晶硅片。
蚀刻是利用化学溶液将硅片表面的一部分蚀刻掉，形成特定的结构和形状。
对光伏单晶硅片进行电极制备和封装。
电极是将导电材料（如银）涂覆在硅片的两面，形成正负极。
封装是将硅片与玻璃、背板等材料层层封装起来，形成太阳能电池板的最终产品。
总结起来，光伏单晶硅片的制造流程包括原料准备、硅棒生长、切割、抛光清洗、掺杂、光刻蚀刻、电极制备和封装等多个步骤。
每个步骤都需要精细的操作和严格的控制，以确保光伏单晶硅片的质量和性能达到要求。
光伏单晶硅片的制造是光伏产业的重要环节，也是推动可再生能源发展的关键技术之一。

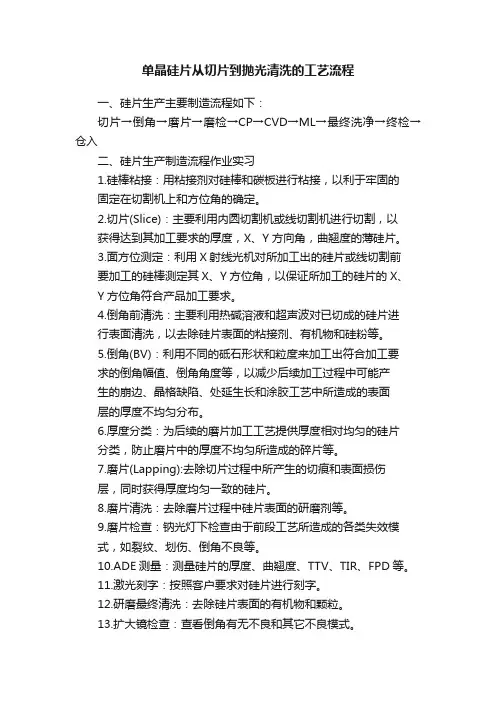

单晶硅片从切片到抛光清洗的工艺流程
单晶硅片从切片到抛光清洗的工艺流程一、硅片生产主要制造流程如下：切片→倒角→磨片→磨检→CP→CVD→ML→最终洗净→终检→仓入二、硅片生产制造流程作业实习1.硅棒粘接：用粘接剂对硅棒和碳板进行粘接，以利于牢固的固定在切割机上和方位角的确定。
2.切片(Slice)：主要利用内圆切割机或线切割机进行切割，以获得达到其加工要求的厚度，X、Y方向角，曲翘度的薄硅片。
3.面方位测定：利用X射线光机对所加工出的硅片或线切割前要加工的硅棒测定其X、Y方位角，以保证所加工的硅片的X、Y方位角符合产品加工要求。
4.倒角前清洗：主要利用热碱溶液和超声波对已切成的硅片进行表面清洗，以去除硅片表面的粘接剂、有机物和硅粉等。
5.倒角(BV)：利用不同的砥石形状和粒度来加工出符合加工要求的倒角幅值、倒角角度等，以减少后续加工过程中可能产生的崩边、晶格缺陷、处延生长和涂胶工艺中所造成的表面层的厚度不均匀分布。
6.厚度分类：为后续的磨片加工工艺提供厚度相对均匀的硅片分类，防止磨片中的厚度不均匀所造成的碎片等。
7.磨片(Lapping):去除切片过程中所产生的切痕和表面损伤层，同时获得厚度均匀一致的硅片。
8.磨片清洗：去除磨片过程中硅片表面的研磨剂等。
9.磨片检查：钠光灯下检查由于前段工艺所造成的各类失效模式，如裂纹、划伤、倒角不良等。
10.ADE测量：测量硅片的厚度、曲翘度、TTV、TIR、FPD等。
11.激光刻字：按照客户要求对硅片进行刻字。
12.研磨最终清洗：去除硅片表面的有机物和颗粒。
13.扩大镜检查：查看倒角有无不良和其它不良模式。
14.CP前洗：去除硅片表面的有机物和颗粒。
15.CP(Chemical Polishing):采用HNO3+HF+CH3COOH溶液腐蚀去除31um厚度，可有效去除表面损伤层和提高表面光泽度。
16.CP后洗：用碱和酸分别去除有机物和金属离子。
17.CP检查：在荧光灯和聚光灯下检查表面有无缺陷和洗污，以及电阻率、PN判定和厚度的测量分类。
单晶硅的生产过程
单晶硅的生产过程单晶硅是目前最为常用的太阳能电池材料之一，其生产过程包括原料准备、炼铁、冶炼、副产品处理、净化、晶体生长、切割、清洗和包装等几个关键步骤。
首先，原料准备是单晶硅生产的第一步。
原料主要有矽石、石英粉、木炭和盐酸等。
其中，矽石是含有二氧化硅的矽矿石，经过破碎、研磨和筛分等处理，将其制成细粉末。
接下来是炼铁过程。
将铁矿石经过冶炼，得到纯净的铁水。
在冶炼过程中，使用高温燃烧炉将铁矿石、焦炭和石灰石等原料一起煅烧，得到铁水。
然后是冶炼过程。
将炼铁得到的铁水与硅粉末和木炭等原料一起加热，使其反应生成硅单质。
这个过程采用的是湿法冶炼，即将原料混合后在高温、高压条件下进行反应，得到的是气态的三氯化硅。
副产品处理是单晶硅生产过程中的一个步骤，主要是指对副产品进行处理。
在冶炼过程中，除了得到气态的三氯化硅外，还会产生其他副产品，如氯化铁、硅酸等。
这些副产品需要经过特殊的处理和回收利用。
净化是单晶硅生产中的一个关键过程，主要是为了去除气态三氯化硅中的杂质。
在净化过程中，将气态三氯化硅经过冷凝、洗涤等步骤，将其中的杂质去除，得到较为纯净的硅气体。
晶体生长是单晶硅生产的核心过程。
在晶体生长过程中，通过将纯净的硅气体放置在一定条件下，利用温度差和化学反应，使硅气体逐渐凝固成为纯净的单晶硅。
这个过程需要严格的温度和湿度控制，以及特殊的设备和工艺。
切割是将生长好的单晶硅切割成合适的大小，以便用于太阳能电池等器件生产。
切割过程中，通过使用切割设备，如钢丝锯或激光切割等，将单晶硅锯成较薄的片状。
清洗是为了保证最终产品的干净和纯净，主要是将切割好的单晶硅片进行清洗。
清洗过程中，通过使用酸洗、去离子水等方法，将表面的杂质和污染物去除，以便后续工艺的进行。
最后是包装过程。
将清洗好的单晶硅片进行包装，以便运输和使用。
通常情况下，单晶硅片会被放置在塑料袋或泡沫盒中，然后放入箱子中进行包装。
总之，单晶硅的生产过程包括原料准备、炼铁、冶炼、副产品处理、净化、晶体生长、切割、清洗和包装等多个环节。
光伏单晶硅片生产工艺流程
光伏单晶硅片生产工艺流程引言光伏单晶硅片是太阳能光伏电池的核心元件之一，其生产工艺流程对于太阳能电池的质量和性能具有重要影响。
本文将介绍光伏单晶硅片的生产工艺流程。
1. 原料准备光伏单晶硅片生产的原料主要包括高纯度硅块和硅液。
1.1 高纯度硅块高纯度硅块是光伏单晶硅片的主要原料。
其制备过程主要包括： - 载流气体制备：通过加热气氛中的氯化硅和氢气反应，生成三氯化硅和氯化氢。
- 氯化硅还原法：将原料加入炉中，通过高温还原反应，得到高纯度硅块。
1.2 硅液硅液是光伏单晶硅片的制备过程中所需的溶液。
其制备过程主要包括： - 载流气体制备：通过加热气氛中的三氯化硅和氢气反应，生成三氯硅烷和氯化氢。
- 氢氯硅烷法：将原料加入反应室中，通过高温下控制反应，得到硅液。
2. 单晶硅片生长光伏单晶硅片的生长过程采用CZ法（Czochralski法）。
2.1 CZ法原理CZ法是通过在液态硅中降温结晶的方法来制备单晶硅片的，其主要原理包括：- 在高温状态下，将母铸硅块放入熔融硅中。
- 通过控制温度梯度和降温速度，使得硅溶液中的杂质和晶粒逐渐排除，生成单晶硅材料。
2.2 生长过程光伏单晶硅片的生长过程一般包括以下几个步骤： - 液态硅混合：将预先制备好的硅液加入硅炉中，并加热至足够高的温度，使硅液处于液态状态。
- 衬底准备：将衬底（一般为硅棒）浸入尖端，使硅液附着于衬底上。
- 结晶生长：通过降温控制硅棒浸入硅液，使得硅溶液逐渐凝固并形成单晶硅片。
在该过程中，通过控制温度和降温速度，可以控制单晶硅片的晶格结构和杂质浓度。
- 退火处理：对生长好的单晶硅片进行高温退火处理，以消除杂质和晶格缺陷。
3. 单晶硅片制备完成单晶硅片的生长后，需要对其进行制备和加工，以实现其最终的性能和用途。
3.1 切割将生长好的单晶硅片切割成所需尺寸和形状的小片，以便后续的加工和制备。
3.2 晶格处理对切割好的单晶硅片进行表面处理，以去除表面缺陷和污染物。
太阳能单晶硅片制造工艺流程
太阳能单晶硅片制造工艺流程一、硅料准备。
说起这太阳能单晶硅片啊，最开始得有硅料。
这硅料呢，就像是盖房子的砖头，是基础中的基础。
硅料一般是多晶硅，它得经过一系列处理。
你想啊，这多晶硅就像一群调皮的小团子，得把它们变成能用来做单晶硅片的原料。
这个过程包括对硅料的清洗啦，要把那些可能混在里面的杂质都给赶跑，就像给小团子们洗个澡，让它们干干净净的。
二、硅料熔化。
接着呢，就是把洗干净的硅料放到熔炉里熔化。
这熔炉就像一个超级大的魔法锅，把硅料放进去之后，通过高温加热，硅料就从固态变成液态啦。
这个温度可是相当高的哦，感觉就像是到了火焰山一样热。
在这个过程中，还得小心翼翼地控制各种条件，比如说温度要刚刚好，加热的速度也不能太急，不然就像做菜火候没掌握好一样，硅料就可能出现问题啦。
三、晶体生长。
等硅料熔化之后，就要开始晶体生长啦。
这就像是让液态的硅按照我们想要的样子慢慢成型。
有一种方法叫直拉法，简单说就是从液态硅里拉出一根单晶硅棒。
这个过程特别神奇，就像从一锅魔法汤里慢慢抽出一根亮晶晶的魔法棒一样。
在这个过程中，籽晶就像是一个小引路人，引导着液态硅按照特定的方向和结构生长，慢慢地就形成了一根长长的单晶硅棒。
这单晶硅棒可金贵啦，它就像是这个制造流程里的超级明星。
四、晶棒加工。
有了单晶硅棒之后，还不能直接就做成硅片呢。
得对晶棒进行加工。
这加工包括切割啊，要把晶棒切成一段一段合适的长度。
就像把一根大甘蔗切成一小节一小节的。
而且切割的时候要特别精准，不然切出来的尺寸不对，后面就麻烦啦。
还有研磨和抛光的步骤，这就像是给晶棒做美容，把它的表面弄得平平整整、光光滑滑的，这样才能保证做出来的硅片质量好。
五、硅片切割。
接下来就是硅片切割这个关键步骤啦。
这时候就像是把经过加工的晶棒再进一步细化，把它切成一片一片薄薄的硅片。
这个切割过程可不容易，就像切很薄很薄的豆腐一样，得小心翼翼的。
而且切出来的硅片厚度要均匀，不能有的地方厚有的地方薄，不然会影响到太阳能电池的性能呢。
半导体单晶硅片加工步骤
半导体单晶硅片加工步骤同学们！今天咱们来一起探索一下半导体单晶硅片的加工步骤，这可是个超级有趣又充满技术含量的过程！第一步，是要准备好高质量的单晶硅棒。
这就像是盖房子要有好的砖头一样，硅棒的质量可是决定后续加工效果的关键。
硅棒得纯净、结晶完美，不能有杂质和缺陷。
进入切片的环节。
这一步就像是把一根大香肠切成一片片的。
会使用专门的切片机，沿着硅棒的特定方向，把它切成薄薄的硅片。
这个切片的厚度得控制得恰到好处，太厚了浪费材料，太薄了又容易碎。
切好片之后，可还不能直接用哦。
得进行倒角处理。
想象一下，硅片的边缘就像锋利的刀刃，很容易受伤，倒角就是把这些“刀刃”变得圆润一些，这样硅片在后续的加工和使用中就不容易破裂。
然后就是研磨。
这一步就像是给硅片“打磨皮肤”，把表面的粗糙部分磨掉，让硅片变得更加平滑。
再往后，就是蚀刻啦。
这就像是给硅片来个深度清洁，把表面的微小损伤和杂质去除掉，让硅片更加纯净。
经过蚀刻，接下来就是抛光。
这可是个精细活儿，就好比给硅片做美容，让它的表面像镜子一样光滑闪亮。
给大家举个例子吧。
假如在切片的时候，厚度不均匀，那么在后续的加工中，有的地方可能会因为太薄而破裂，有的地方又因为太厚影响性能。
抛光完成后，还得进行清洗。
把硅片上残留的任何微小污染物都洗掉，确保硅片超级干净。
最后一步，就是检测啦。
要检查硅片的各项参数，比如厚度、平整度、电阻率等等，看看是不是符合半导体的使用标准。
只有通过了严格检测的硅片，才能被用在各种半导体器件中。
比如说，如果在抛光的时候没做好，硅片表面有微小的划痕，那么在制造芯片的时候，就可能导致电路短路或者性能不稳定。
所以呀，同学们，半导体单晶硅片的加工每一个步骤都至关重要，都需要非常精细的操作和严格的控制，才能生产出高质量的硅片，为我们的电子设备提供强大的“心脏”。
cz法制备单晶硅流程
从沙子到芯片：单晶硅的制备过程单晶硅是电子行业中最重要的原材料之一，其制备过程需要经过多个步骤。
以下是单晶硅制备的一般流程：
1. 沙子采集：单晶硅的制备原料是硅矿石，而硅矿石极为普遍的存在于自然界中的沙子中。
因此，首先需要采集足够多的沙子来进行后续处理。
2. 碳素还原：沙子经过洗涤、筛选后，将其加入大型炉子中与碳素一同进行还原反应。
该反应将硅矿石中的氧化硅和碳素结合成二氧化硅气体和金属硅，产生大量热能，炉子内温度达到了大约2000摄氏度。
3. 拉晶：熔融的金属硅需要经过拉晶的过程，在这个过程中形成我们熟知的单晶硅。
将铂、铑、钨等金属加热到一定温度，使其呈半固态状态，再将金属浸入金属硅熔液中，这样靠着重力，单晶硅慢慢拉出来了。
4. 切片：单晶硅生长出来后，需要对其进行前背面去除、边缘修整，并切割成相应的厚度和大小。
这个过程中，使用专业的切割机进行切割，确保每一个单晶硅片都符合质量标准。
以上就是单晶硅制备的基本流程，它是一个需要复杂设备、耗费大量能源的高精细度操作。
但是，单晶硅具有高效能、高可靠性、高
集成度、低功耗、耐高温等优点，其制备过程对于电子行业的发展至关重要。
光伏单晶硅片的生产工艺流程
光伏单晶硅片的生产工艺流程光伏单晶硅片是太阳能电池的核心组件之一，其生产工艺流程十分复杂。
本文将详细介绍光伏单晶硅片的生产工艺流程，以及每个环节的具体步骤和关键技术。
光伏单晶硅片的生产工艺流程可以简单概括为：原料提取、硅棒制备、硅片锭制备、硅片切割、电池片制备和封装测试。
首先是原料提取。
光伏单晶硅片的制作主要使用硅矿石作为原料，经过选矿、冶炼等工艺过程，提取出高纯度的硅。
其次是硅棒制备。
将提取出的高纯度硅通过氧化、还原等化学反应得到多晶硅，再经过熔化和凝固过程，制备成硅棒。
硅棒的直径和长度可以根据需要进行调整。
接下来是硅片锭制备。
将硅棒通过切割机加工成一定长度的硅锭，硅锭通常为圆柱形。
硅锭的直径和长度也可以根据需要进行调整，一般直径为150mm或200mm。
然后是硅片切割。
将硅锭通过线切割机进行切割，将硅锭切割成一定厚度的硅片。
硅片的厚度通常为180μm到240μm，也可以根据需要进行调整。
接着是电池片制备。
将切割好的硅片经过去除表面缺陷、清洗等工艺处理，然后涂覆导电膜和抗反射膜，形成电池片的结构。
导电膜通常选用铝或银，抗反射膜则选用二氧化硅或氮化硅。
最后是封装测试。
将制备好的电池片与背板、玻璃等材料进行封装，形成完整的太阳能电池组件。
然后对电池组件进行严格的测试和检验，确保其性能和质量符合要求。
需要注意的是，光伏单晶硅片的生产过程中需要严格控制温度、湿度和其他环境条件，以确保产品的质量和稳定性。
此外，生产工艺中的每个环节都有相应的关键技术和设备，如晶体生长设备、切割机、涂覆机等，这些技术和设备的性能和稳定性对产品的质量和产能有着重要影响。
光伏单晶硅片的生产工艺流程包括原料提取、硅棒制备、硅片锭制备、硅片切割、电池片制备和封装测试。
每个环节都有其独特的步骤和关键技术，通过严格控制和优化每个环节，可以生产出高性能和高质量的光伏单晶硅片，为太阳能产业的发展做出贡献。
单晶硅片制作流程
单晶硅片制作流程1.硅矿采矿和选矿：通过采矿从地下或露天矿山中取得含有硅的矿石，然后进行选矿，去除其中的杂质和次要元素。
2.冶炼：将选矿后的硅矿经高温还原反应，与还原剂（如焦炭）一起放入电炉中进行冶炼。
在高温下，硅矿会与还原剂结合生成纯度较高的金属硅。
3.提纯：通过化学或物理方法将金属硅继续提纯。
常见的提纯方法有溴化法、三氯化法和氯化氢法等。
其中，溴化法是最常用的提纯方法。
在溴化法中，将金属硅与液态溴反应，可以去除残留的杂质。
4.原料配置：将提纯后的金属硅与适量的引红剂、氧化剂和其他金属掺杂剂混合，配置出成为单晶硅生长的原料。
5.晶体生长：在晶体生长炉中，将原料配置池中的硅熔池恒温保持在高温，利用自动控制系统控制硅熔池的浓度和温度。
然后，在熔池的表面引入一个硅碘化物源，通过制备成形、吹制或挤压等方式，将熔池中的硅熔液拉出一根硅棒，该棒为自然形状。
6. 切割：将生长出来的硅棒根据晶片所需的厚度进行切割。
常见的切割方法是采用金刚石锯片，将硅棒切割成厚度约为0.3-0.5mm的硅片。
7.清洗：将切割好的硅片进行清洗处理，以去除表面的杂质和污染物，并保证硅片的纯度和表面质量。
清洗过程一般涉及酸洗、碱洗和水洗等环节。
8.表面处理：对清洗后的硅片进行表面处理，如陶瓷涂层、抛光和蚀刻等。
这些处理可以改善硅片的光学性能和机械性能。
9.检测和测试：对制作好的单晶硅片进行完整性检测和性能测试。
常见的测试项目包括厚度测量、表面平整度检测、光学透过率测量、电性能测试等。
10.打包和出货：将通过检测合格的单晶硅片进行分类和打包，然后出货给下游客户或应用领域，如半导体行业、太阳能行业等。
以上是单晶硅片制作的主要流程，整个过程需要精细和严格的控制，以确保单晶硅片的纯度和质量。
不同的厂家和生产工艺可能会有一些细节上的区别，但整体上流程是基本相同的。
单晶硅生产工艺流程
单晶硅生产工艺流程单晶硅生产工艺流程单晶硅是目前制造半导体器件的主要材料之一，其生产工艺流程经过多个步骤才能得到最终的产品。
以下是单晶硅生产工艺流程的简要介绍。
1. 制作原料：单晶硅的原料通常是硅矿石，如石英砂。
首先，将硅矿石破碎成较小的颗粒，然后用水和化学品进行沉淀、过滤和清洗，最终得到纯度较高的硅酸盐溶液。
2. 提取硅：将硅酸盐溶液进行加热和处理，使其分解成二氧化硅气体和水蒸汽。
然后，将气体通过反应管冷却，二氧化硅会凝结成颗粒状。
3. 清洗硅粉：得到的二氧化硅颗粒经过清洗处理，去除杂质，提高纯度。
清洗过程通常包括水洗、酸洗和碱洗等步骤，以确保硅粉的纯度符合要求。
4. 炼制单晶硅：将清洗后的硅粉放入石英坩埚中，并加入适量的初生硅。
然后将坩埚置于真空炉中，通过加热和升降温度的控制，使硅粉熔化并形成单晶体。
5. 单晶生长：在炼制出的单晶硅中，插入一根掺有晶种的硅棒，并缓慢提升温度。
通过定向凝固的过程，晶种与炼制出的单晶硅结合，并一起生长成单晶硅棒。
此过程通常在高温下进行，需要精确控制温度和速度。
6. 切割单晶片：得到的单晶硅棒经过退火处理和机械加工，将其切割成薄片，即单晶硅片。
切割过程需要高精度的切割机械和技术来确保单晶片的质量和尺寸。
7. 表面处理：单晶硅片通过化学腐蚀和抛光等工艺进行表面处理。
这些处理过程旨在去除表面杂质和缺陷，使单晶片表面光滑和纯净。
8. 包装和测试：最后，经过表面处理的单晶硅片将被包装并送入测试室进行质量检验。
测试过程包括电性能测试和外观检查等，以确保单晶硅片的质量符合要求。
以上简要介绍了单晶硅生产工艺流程的主要步骤。
单晶硅是半导体器件制造的关键材料，其生产工艺需要严格的操作和控制，以确保最终产品的质量和性能。
随着技术的发展，单晶硅的生产工艺将不断改进和优化，以满足不断增长的半导体市场需求。
单晶硅片制作工艺流程
单晶硅电磁片生产工艺流程之勘阻及广创作••1、硅片切割,资料准备：•工业制作硅电池所用的单晶硅资料,一般采纳坩锅直拉法制的太阳级单晶硅棒,原始的形状为圆柱形,然后切割成方形硅片（或多晶方形硅片）,硅片的边长一般为10~15cm,厚度约200~350um,电阻率约1Ω.cm的p型（掺硼）.•2、去除损伤层：•硅片在切割过程会发生年夜量的概况缺陷,这就会发生两个问题,首先概况的质量较差,另外这些概况缺陷会在电池制造过程中招致碎片增多.因此要将切割损伤层去除,一般采纳碱或酸腐蚀,腐蚀的厚度约10um.•3、制绒：•制绒,就是把相对光滑的原资料硅片的概况通过酸或碱腐蚀,使其凸凹不服,变得粗拙,形成漫反射,减少直射到硅片概况的太阳能的损失.对单晶硅来说一般采纳NaOH加醇的方法腐蚀,利用单晶硅的各向异性腐蚀,在概况形成无数的金字塔结构,碱液的温度约80度,浓度约1~2%,腐蚀时间约15分钟.对多晶来说,一般采纳酸法腐蚀.•4、扩散制结：•扩散的目的在于形成PN结.普遍采纳磷做n型搀杂.由于固态扩散需要很高的温度,因此在扩散前硅片概况的洁净非常重要,要求硅片在制绒后要进行清洗,即用酸来中和硅片概况的碱残留和金属杂质.•5、边缘刻蚀、清洗：•扩散过程中,在硅片的周边概况也形成了扩散层.周边扩散层使电池的上下电极形成短路环,必需将它除去.周边上存在任何微小的局部短路城市使电池并联电阻下降,以至成为废品.目前,工业化生产用等离子干法腐蚀,在辉光放电条件下通过氟和氧交替对硅作用,去除含有扩散层的周边.扩散后清洗的目的是去除扩散过程中形成的磷硅玻璃.•6、堆积减反射层：•堆积减反射层的目的在于减少概况反射,增加折射率.广泛使用PECVD淀积SiN ,由于PECVD淀积SiN时,不单是生长SiN作为减反射膜,同时生成了年夜量的原子氢,这些氢原子能对多晶硅片具有概况钝化和体钝化的双重作用,可用于年夜批量生产.•7、丝网印刷上下电极：•电极的制备是太阳电池制备过程中一个至关重要的步伐,它不单决定了发射区的结构,而且也决定了电池的串连电阻和电池概况被金属覆盖的面积.,最早采纳真空蒸镀或化学电镀技术,而现在普遍采纳丝网印刷法,即通过特殊的印刷机和模版将银浆铝浆（银铝浆）印刷在太阳电池的正反面,以形成正负电极引线.•8、共烧形成金属接触：•晶体硅太阳电池要通过三次印刷金属浆料,传统工艺要用二次烧结才华形成良好的带有金属电极欧姆接触,共烧工艺只需一次烧结,同时形成上下电极的欧姆接触.在太阳电池丝网印刷电极制作中,通常采纳链式烧结炉进行快速烧结.•9、电池片测试：•完成的电池片经过测试分档进行归类.。
单晶硅片制作工艺流程
单晶硅片制作工艺流程1.原料采集和精炼：单晶硅片的主要原料是硅矿石，如石英石和硅石。
这些矿石首先经过破碎和洗涤等处理，然后通过冶炼和熔炼等工艺，将其转化为高纯度的多晶硅块。
2.多晶硅净化：多晶硅块是通过化学工艺进一步净化得到的。
首先，将多晶硅块切割成适当大小的块状，然后将其置于反应室中，加入腐蚀剂如盐酸或氯化氢。
在高温条件下，腐蚀剂会去除多晶硅表面的杂质，提高硅片的纯度。
3.单晶硅生长：在单晶硅生长过程中，将净化后的多晶硅块放入单晶硅生长炉中。
加热并融化其中一端，然后通过拉引法，逐渐将炉子内的硅液拉出，形成单晶硅棒。
单晶硅棒的直径和长度可以根据需要进行调整。
4.单晶硅切片：将单晶硅棒切割成薄片，即单晶硅片。
切割主要采用金刚石线锯或其他硬质切割工具，将单晶硅棒切割成适当大小和厚度的圆片。
切割后的单晶硅片表面较粗糙，需要通过抛光来提高表面的平整度和光洁度。
5.单晶硅片抛光：通过机械抛光、化学抛光和电解抛光等方法，将单晶硅片表面的划痕和不平整部分去除，使其表面平整，并提高其光洁度。
抛光过程中需要非常小心，避免过度抛光导致单晶硅片厚度过薄。
6.单晶硅片清洗和检验：将抛光后的单晶硅片放入超纯水或溶液中进行清洗，以去除残留的杂质和污染物。
然后对单晶硅片进行各种检验，包括厚度、纯度和晶格质量等检查，确保质量符合要求。
7.氮化硅涂层：单晶硅片表面一般需要进行氮化硅涂层，用于减少电池片表面的反射，提高电池的光吸收效率。
氮化硅涂层可以通过磁控溅射、化学气相沉积等技术进行。
8.硅片分级和包装：对单晶硅片进行分级，将其按照厚度和各项性能进行分组。
然后根据需要，将单晶硅片进行包装或切分，以便后续的太阳能电池组件制造过程使用。
总结：单晶硅片制作工艺流程包括原料采集和精炼、多晶硅净化、单晶硅生长、单晶硅切片、单晶硅片抛光、单晶硅片清洗和检验、氮化硅涂层以及硅片分级和包装等步骤。
这些步骤的每一步都是为了保证单晶硅片的质量和性能，从而提高太阳能电池的效率和稳定性。
单晶硅的工艺流程
单晶硅的工艺流程
单晶硅的工艺流程主要包括以下几个步骤：
1. 制备硅原料：通常使用二氧化硅（SiO2）作为硅原料，可以从矿石中提取或通过化学反应合成。
2. 熔化：将硅原料放入熔炉中进行高温熔化，通常采用电阻加热炉、感应加热炉等。
3. 晶体生长：在熔融硅中加入掺杂剂，并悬挂一个种子晶体（通常为硅单晶），通过缓慢降温的方式，将晶体生长到所需尺寸。
4. 切割：将晶体切割成薄片，形成所需的单晶硅晶圆。
5. 去除污染物：使用化学方法或物理方法去除晶圆表面的杂质和污染物。
6. 染色：经过划痕和酸蚀处理，将晶圆表面染成特定颜色，以方便后续工艺步骤的区分和识别。
7. 衬底制备：将晶圆放入真空中，在高温下沉积一层薄膜作为衬底，常用的材料包括氮化硅、二氧化硅等。
8. 制造集成电路：在晶圆上利用光刻、薄膜沉积、离子注入等方法制作不同的电子器件和电路结构，形成集成电路器件。
9. 片上测试：对制造好的集成电路进行测试，验证其功能和性能是否符合要求。
10. 封装和封装测试：将集成电路器件封装成IC封装，然后对封装好的器件进行测试，确保其可靠性和稳定性。
11. 包装和出货：将测试合格的芯片进行包装，然后进行质量检验和标识，最后出货给客户。
需要注意的是，以上只是单晶硅工艺流程的主要步骤，每个步骤可能还有许多子步骤和细节操作，具体工艺流程可能因不同的产品、工艺要求和制造厂商而有所差异。
硅片制造工艺流程(一)
硅片制造工艺流程(一)硅片制造工艺简介硅片是集成电路制造过程中的关键组成部分，其制造工艺经历了多个流程。
本文将详细介绍硅片制造过程中的各个流程，包括晶圆准备、光刻、扩散与腐蚀、电镀与薄膜沉积、封装等。
晶圆准备1.硅材料准备：选择高纯度的单晶硅材料，并进行化学处理，以去除杂质。
2.晶圆切割：将单晶硅材料切割成具有一定厚度的圆片，即晶圆。
光刻1.光刻胶涂布：将光刻胶涂布在晶圆表面，形成一层均匀的薄膜。
2.掩膜制作：使用掩膜板，通过光刻曝光技术，在光刻胶上形成所需图案。
3.光刻曝光：使用紫外光或电子束辐射光刻胶，通过掩膜上的图案，将图案影射至光刻胶上。
扩散与腐蚀1.扩散：将晶圆置于高温炉中，控制温度和时间，使掺杂物在晶圆表面扩散，形成所需的电子特性。
2.腐蚀：使用化学腐蚀剂，将晶圆表面的不需要的杂质或层进行腐蚀，以便得到所需的器件结构。
电镀与薄膜沉积1.电镀：使用电解质溶液和电流作用，使金属沉积到晶圆表面，形成电极或导线等结构。
2.薄膜沉积：利用物理或化学方法，在晶圆表面沉积一层薄膜，用于改变电子器件的性能或保护晶圆。
封装1.引脚制作：将金属线或引脚与晶圆上的电子器件连接，形成导线或引脚结构。
2.盖片封装：使用封装材料将晶圆和连接线或引脚进行封装，以保护电子器件。
结论硅片制造工艺是现代集成电路制造的重要环节。
通过晶圆准备、光刻、扩散与腐蚀、电镀与薄膜沉积、封装等流程，能够制造出高质量的硅片，支撑着现代电子设备的发展。
不同的制造工艺流程在整个过程中起到了协同作用，确保了硅片的性能和质量。
晶圆准备•硅材料准备：选择高纯度的单晶硅材料，并进行化学处理，以去除杂质。
•晶圆切割：将单晶硅材料切割成具有一定厚度的圆片，即晶圆。
光刻•光刻胶涂布：将光刻胶涂布在晶圆表面，形成一层均匀的薄膜。
•掩膜制作：使用掩膜板，通过光刻曝光技术，在光刻胶上形成所需图案。
•光刻曝光：使用紫外光或电子束辐射光刻胶，通过掩膜上的图案，将图案影射至光刻胶上。
简单了解单晶硅片基本的加工过程
简单了解单晶硅片基本的加工过程
续上回晶圆制程，我们简单了解单晶硅片基本的加工过程：
主要分为：切断→外径滚圆→切片→倒角→研磨→腐蚀、清洗→刻蚀→抛光等。
硅片制备
切断：目的是切除单晶硅棒的头部、尾部及超出客户规格的部分，将单晶硅棒分段成切片设备可以处理的长度，切取试片测量单晶硅棒的电阻率、含氧量。
整形处理
外径磨削：由于单晶硅棒的外径表面并不平整且直径也比最终抛光晶片所规定的直径规格大，通过外径滚磨可以获得较为精确的直径。
硅片标识定位。
单晶硅片生产工艺流程
单晶硅片生产工艺流程哎呀，写这个单晶硅片生产工艺流程的作文，真是让我头大啊。
不过，既然要写，那就得写得有趣点，不是吗？咱们就来个轻松幽默的版本吧。
首先，咱们得知道，这单晶硅片啊，可不是那种随便切切就能用的，它可是高科技产品，用来做太阳能板、电脑芯片啥的。
这玩意儿的生产工艺，那可是精细活儿，得一步步来。
咱们先得从熔化硅开始说起。
想象一下，一个巨大的炉子，里面装满了硅，温度得调到1400多度，那可是能把铁都融化的温度啊。
硅在炉子里慢慢融化，变成液体，就像你煮汤一样，只不过这汤是金属的。
接下来，得让这个硅液慢慢冷却，变成固体。
但是，这冷却的过程得特别小心，因为咱们要的是单晶，不是多晶。
单晶的意思就是说，所有的硅原子都得按照一个方向排列，这样才能保证硅片的质量和性能。
这就需要用到一种叫做“提拉法”的技术。
想象一下，你手里拿着一根细细的硅棒，慢慢地把它插进硅液里，然后慢慢地提起来。
这个过程中，硅液会慢慢地凝固在硅棒上，形成一根长长的单晶硅棒。
这个过程得特别有耐心，因为提拉的速度太快或者太慢都不行，太快了，硅棒可能会断，太慢了，硅棒可能会变形。
这就好比你烤蛋糕，火候得刚刚好，不然蛋糕要么糊了，要么没熟。
等硅棒冷却下来，就可以开始切割了。
这可不是随便切切那么简单，得用一种叫做“线切割”的技术。
想象一下，一根细细的线，上面有金刚石颗粒，这根线在硅棒上来回移动，慢慢地把硅棒切成薄薄的片。
这得非常小心，因为硅片很脆，一不小心就碎了。
切好之后，还得经过一系列的处理，比如打磨、抛光、清洗，确保硅片表面光滑如镜。
这可是个精细活儿，就像你擦眼镜一样，得擦得干干净净，一点灰尘都不能有。
最后，这些硅片就可以送去制作太阳能板或者电脑芯片了。
你看，这整个过程，从熔化到切割，每一步都得小心翼翼，就像咱们做蛋糕一样，每一步都不能马虎。
所以，你看，这单晶硅片的生产工艺，虽然听起来很高大上，但其实就跟咱们日常生活中的很多事情一样，都得细心、耐心，才能做出好东西来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单晶硅片制作流程
生产工艺流程具体介绍如下：
固定：将单晶硅棒固定在加工台上。
切片：将单晶硅棒切成具有精确几何尺寸的薄硅片。
此过程中产生的硅粉采用水淋，产生废水和硅渣。
退火：双工位热氧化炉经氮气吹扫后，用红外加热至300~500℃，硅片表面和氧气发生反应，使硅片表面形成二氧化硅保护层。
倒角：将退火的硅片进行修整成圆弧形，防止硅片边缘破裂及晶格缺陷产生，增加磊晶层及光阻层的平坦度。
此过程中产生的硅粉采用水淋，产生废水和硅渣。
分档检测：为保证硅片的规格和质量，对其进行检测。
此处会产生废品。
研磨：用磨片剂除去切片和轮磨所造的锯痕及表面损伤层，有效改善单晶硅片的曲度、平坦度与平行度，达到一个抛光过程可以处理的规格。
此过程产生废磨片剂。
清洗：通过有机溶剂的溶解作用，结合超声波清洗技术去除硅片表面的有机杂质。
此工序产生有机废气和废有机溶剂。
RCA清洗：通过多道清洗去除硅片表面的颗粒物质和金属离子。
SPM清洗：用H2SO4溶液和H2O2溶液按比例配成SPM溶液，SPM 溶液具有很强的氧化能力，可将金属氧化后溶于清洗液，并将有机污染物氧化成CO2和H2O。
用SPM清洗硅片可去除硅片表面的有机污物和部分金属。
此工序会产生硫酸雾和废硫酸。
DHF清洗：用一定浓度的氢氟酸去除硅片表面的自然氧化膜，而附着在自然氧化膜上的金属也被溶解到清洗液中，同时DHF抑制了氧化膜的形成。
此过程产生氟化氢和废氢氟酸。
APM清洗： APM溶液由一定比例的NH4OH溶液、H2O2溶液组成，硅片表面由于H2O2氧化作用生成氧化膜（约6nm呈亲水性），该氧化膜又被NH4OH腐蚀，腐蚀后立即又发生氧化，氧化和腐蚀反复进行，因此附着在硅片表面的颗粒和金属也随腐蚀层而落入清洗液内。
此处产生氨气和废氨水。
HPM清洗：由HCl溶液和H2O2溶液按一定比例组成的HPM，用于去除硅表面的钠、铁、镁和锌等金属污染物。
此工序产生氯化氢和废盐酸。
DHF清洗：去除上一道工序在硅表面产生的氧化膜。
磨片检测：检测经过研磨、RCA清洗后的硅片的质量，不符合要求的则从新进行研磨和RCA清洗。
腐蚀A/B：经切片及研磨等机械加工后，晶片表面受加工应力而形成的损伤层，通常采用化学腐蚀去除。
腐蚀A是酸性腐蚀，用混酸溶液去除损伤层，产生氟化氢、NOX和废混酸；腐蚀B是碱性腐蚀，用氢氧化钠溶液去除损伤层，产生废碱液。
本项目一部分硅片采用腐蚀A，一部分采用腐蚀B。
分档监测：对硅片进行损伤检测，存在损伤的硅片重新进行腐蚀。
粗抛光：使用一次研磨剂去除损伤层，一般去除量在10~20um。
此处产生粗抛废液。
精抛光：使用精磨剂改善硅片表面的微粗糙程度，一般去除量1 um以下，从而的到高平坦度硅片。
产生精抛废液。
检测：检查硅片是否符合要求，如不符合则从新进行抛光或RCA 清洗。
检测：查看硅片表面是否清洁，表面如不清洁则从新刷洗，直至清洁。
包装：将单晶硅抛光片进行包装。
