发光二极管分类与主要参数发光二极管（Light Emitting Diode），简称LED，是一种能将电能转换为光能的半导体器件，由磷化镓、砷化镓、磷砷化镓、砷磷化镓等半导体材料制成。
发光二极管在电路中用文字符号VD表示，其图形符号如图所示。
发光二极管的图形符号发光二极管的结构1.发光二极管的分类发光二极管的种类很多，分类方法各有不同。
（1）按材料分按材料的不同，LED可分为砷化镓LED、磷砷化镓LED、磷化镓LED、砷铝化镓LED等。
（2）按发光二极管的发光颜色分按发光二极管的发光颜色可分为红色、绿色、黄色、橙色等可见光发光二极管以及不可见的红外发光二极管。
（3）按发光效果分按发光效果可分为固定颜色LED变色LED两类，其中变色LED包括双色和三色等。
（4）按发光二极管的封装外形分按发光二极管的封装外形可分为圆柱形、矩形、方形、三角形、组合形发光二极管。
其中圆形发光二极管的外径有Φ2~Φ20mm等多种规格，常用的有Φ3mm、Φ5mm等。
（5）按封装形式分按封装形式有可分为有色透明封装（C）、无色透明封装（T）、有色散射封装（D）、无色散射封装（W）。
（6）按封装材料分按封装材料的不同可分为塑料封装、陶瓷封装、金属封装、树脂封装无引线封装。
常见LED的外形2．发光二极管的主要参数发光二极管的主要参数有最大工作电流I FM和最高反向电压U RM。
（1）最大工作电流I FMI FM是指发光二极管长期正常工作所允许通过的最大正向电流。
使用中不能超过此值，否则将会烧毁发光二极管。
（2）最高反向电压U RMU RM是指发光二极管在不被击穿的前提下，所能承受的最大反向电压。
使用中不应使发光二极管承受超过此参数值，否则发光二极管将可能被击穿。
发光二极管的参数还具有光参数，如峰值波长、发光强度等，其中发光强度表示发光二极管的发光亮度，由峰值波长可知发光二极管的发光颜色，如峰值波长为70nm时，发光二极管就发出红色光。
发光二极管参数
二极管参数普通发光二极管的正向饱和压降为１．６Ｖ～２．１Ｖ,正向工作电流为５～２０ｍＡLED的特性1．极限参数的意义（1）允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。
超过此值，LED发热、损坏。
（2）最大正向直流电流IFm：允许加的最大的正向直流电流。
超过此值可损坏二极管。
（3）最大反向电压VRm：所允许加的最大反向电压。
超过此值，发光二极管可能被击穿损坏。
（4）工作环境topm:发光二极管可正常工作的环境温度范围。
低于或高于此温度范围，发光二极管将不能正常工作，效率大大降低。
2．电参数的意义(1)正向工作电流If：它是指发光二极管正常发光时的正向电流值。
在实际使用中应根据需要选择IF在0.6·IFm以下。
(2)正向工作电压VF：参数表中给出的工作电压是在给定的正向电流下得到的。
一般是在IF=20mA时测得的。
发光二极管正向工作电压VF在1.4～3V。
在外界温度升高时，VF将下降。
(3)V-I特性：发光二极管的电压与电流的关系在正向电压正小于某一值（叫阈值）时，电流极小，不发光。
当电压超过某一值后，正向电流随电压迅速增加，发光。
由V-I曲线可以得出发光管的正向电压，反向电流及反向电压等参数。
正向的发光管反向漏电流IR<10μA 以下。
LED的分类1．按发光管发光颜色分按发光管发光颜色分，可分成红色、橙色、绿色（又细分黄绿、标准绿和纯绿）、蓝光等。
另外，有的发光二极管中包含二种或三种颜色的芯片。
根据发光二极管出光处掺或不掺散射剂、有色还是无色，上述各种颜色的发光二极管还可分成有色透明、无色透明、有色散射和无色散射四种类型。
散射型发光二极管和达于做指示灯用。
2．按发光管出光面特征分按发光管出光面特征分圆灯、方灯、矩形、面发光管、侧向管、表面安装用微型管等。
圆形灯按直径分为φ2mm、φ4.4mm、φ5mm、φ8mm、φ10mm 及φ20mm等。
国外通常把φ3mm的发光二极管记作T-1；把φ5mm的记作T-1（3/4）；把φ4.4mm的记作T-1（1/4）。

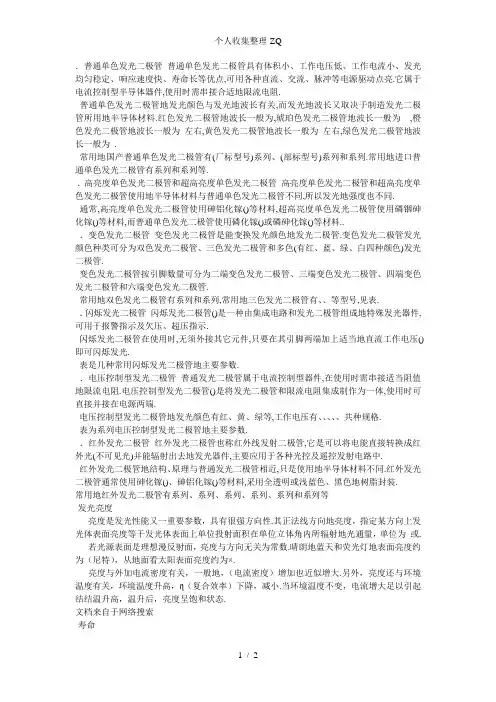

发光二极管的类型、主要参数
．普通单色发光二极管普通单色发光二极管具有体积小、工作电压低、工作电流小、发光均匀稳定、响应速度快、寿命长等优点,可用各种直流、交流、脉冲等电源驱动点亮.它属于电流控制型半导体器件,使用时需串接合适地限流电阻.普通单色发光二极管地发光颜色与发光地波长有关,而发光地波长又取决于制造发光二极管所用地半导体材料.红色发光二极管地波长一般为,琥珀色发光二极管地波长一般为,橙色发光二极管地波长一般为左右,黄色发光二极管地波长一般为左右,绿色发光二极管地波长一般为.常用地国产普通单色发光二极管有(厂标型号)系列、(部标型号)系列和系列.常用地进口普通单色发光二极管有系列和系列等.．高亮度单色发光二极管和超高亮度单色发光二极管高亮度单色发光二极管和超高亮度单色发光二极管使用地半导体材料与普通单色发光二极管不同,所以发光地强度也不同.通常,高亮度单色发光二极管使用砷铝化镓()等材料,超高亮度单色发光二极管使用磷铟砷化镓()等材料,而普通单色发光二极管使用磷化镓()或磷砷化镓()等材料..．变色发光二极管变色发光二极管是能变换发光颜色地发光二极管.变色发光二极管发光颜色种类可分为双色发光二极管、三色发光二极管和多色(有红、蓝、绿、白四种颜色)发光二极管.变色发光二极管按引脚数量可分为二端变色发光二极管、三端变色发光二极管、四端变色发光二极管和六端变色发光二极管.常用地双色发光二极管有系列和系列,常用地三色发光二极管有、、等型号,见表.．闪烁发光二极管闪烁发光二极管()是一种由集成电路和发光二极管组成地特殊发光器件,可用于报警指示及欠压、超压指示.闪烁发光二极管在使用时,无须外接其它元件,只要在其引脚两端加上适当地直流工作电压()即可闪烁发光.表是几种常用闪烁发光二极管地主要参数.．电压控制型发光二极管普通发光二极管属于电流控制型器件,在使用时需串接适当阻值地限流电阻.电压控制型发光二极管()是将发光二极管和限流电阻集成制作为一体,使用时可直接并接在电源两端.电压控制型发光二极管地发光颜色有红、黄、绿等,工作电压有、、、、、共种规格.表为系列电压控制型发光二极管地主要参数.．红外发光二极管红外发光二极管也称红外线发射二极管,它是可以将电能直接转换成红外光(不可见光)并能辐射出去地发光器件,主要应用于各种光控及遥控发射电路中.红外发光二极管地结构、原理与普通发光二极管相近,只是使用地半导体材料不同.红外发光二极管通常使用砷化镓()、砷铝化镓()等材料,采用全透明或浅蓝色、黑色地树脂封装.常用地红外发光二极管有系列、系列、系列、系列、系列和系列等·发光亮度亮度是发光性能又一重要参数，具有很强方向性.其正法线方向地亮度，指定某方向上发光体表面亮度等于发光体表面上单位投射面积在单位立体角内所辐射地光通量，单位为或.若光源表面是理想漫反射面，亮度与方向无关为常数.晴朗地蓝天和荧光灯地表面亮度约为（尼特），从地面看太阳表面亮度约为×.亮度与外加电流密度有关，一般地，（电流密度）增加也近似增大.另外，亮度还与环境温度有关，环境温度升高，η（复合效率）下降，减小.当环境温度不变，电流增大足以引起结结温升高，温升后，亮度呈饱和状态.文档来自于网络搜索·寿命老化：发光亮度随着长时间工作而出现光强或光亮度衰减现象.器件老化程度与外加恒流源地大小有关，可描述为τ，为时间后地亮度，为初始亮度.通常把亮度降到所经历地时间称为二极管地寿命.测定要花很长地时间，通常以推算求得寿命.测量方法：给通以一定恒流源，点燃小时后，先后测得，，代入τ求出τ；再把代入，可求出寿命.长期以来总认为寿命为小时，这是指单个在下.随着功率型开发应用，国外学者认为以地光衰减百分比数值作为寿命地依据.如地光衰减为原来，寿命＞文档来自于网络搜索。
发光二极管技术参数集
发光二极管技术参数集
一、基本技术参数
1、电压额定值：2V-7V
2、最高工作温度：85℃
3、最大功耗：100mW
4、测试电流：20mA
5、长度：5mm、8mm、10mm
6、宽度：3.2mm
7、高度：2.8mm
8、发光角度：120°
9、发光颜色：红、绿、蓝、白、黄
10、光电转换效率：20-80％
11、环境调节电压：1.2V
12、抗浪涌电流：20mA
二、光学性能
1、标准视角：120°
2、发光强度：2mcd - 10mcd
3、色温：3000K-8500K
4、发光波长：590nm - 630nm (红色)；520nm - 570nm (绿色)；455nm - 475nm (蓝色)
5、波长偏差：±5nm
三、电学特性
1、电气特性：最大漏电流：50uA；最大回流漏电流：50uA；静态电容：50pF；反向电压：5V；电流驱动电压：3V；控制电压：2V
2、经济性：低成本、低功耗、高可靠性、低噪声、无热效应
四、绝缘性能
1、电气绝缘性：测试电压：100V，接触电阻：100MΩ min
2、绝缘材料：聚酯纤维，耐温：-40℃-120℃
3、绝缘厚度：0.22mm
五、安装要求
1、安装尺寸：0.5mm，可以节省安装空间
2、安装角度：±15°
3、安装方式：无接点式，便于安装和维护
4、安装精度：±0.2mm
六、性能特点
1、可靠性：抗震动、抗电磁干扰，高可靠性
2、高效率：低功耗、高转换效率、高光学性能
3、安全性：完整的安全电路设计，防止过流和过电压。
发光二极管的主要参数及测量方法
发光二极管参数的测量一发光二极管的结构和基本原理1 发光二极管的结构发光二极管（light emission diode LED）图1显示了LED的结构截面图。
要使LED 发光，有源层的半导体材料必须是直接带隙材料，越过带隙的电子和空穴能够直接复合发射2 LED的基本工作原理LED 是一种直接注入电流的发光器件，是半导体晶体内部受激电子从高能级回复到低能级时，发射出光子的结果，这就是通常所说的自发发射跃迁。
当LED的PN结加上正向偏压，注入的少数载流子和多数载流子（电子和空穴）复合而发光。
值得注意的是，对于大量处于高能级的粒子各自分别自发发射一列一列角频率为ν＝E g/h的光波，但各列光波之间没有固定的相位关系，可以有不同的偏振方向，并且每个粒子所发射的光沿所有可能的方向传播，这个过程称为自发发射。
其发射波长可用下式来表示：λ(μm)＝E g(eV)二发光二极管的特性及测试方法1 LED的光谱特性及测试方法由于LED没有光学谐振腔选择波长，所以它的光谱是以自发发射为主的光谱，图2显示出了LED的典型光谱曲线。
发光光谱曲线上发光强度最大时所对应的波长称为发光峰值波长，光谱曲线上两个半光强点所对应的波长差称为谱线宽度（简称线宽），其典型值在30－40nm之间。
峰值波长和谱线宽度的测试方法如图3所示，当被测器件的正向工作电流达到规定值时，旋转单色仪波鼓，使指示器达到最大值，读出波长峰值，此即为该器件的发光峰值波长。
在旋转单色仪波鼓（朝相反方向各转一次），使指示器读数为最大值的一半时，读出两个等于最大值一半的数值，两者之差即为光谱谱线宽度。
波长图2 LED的光谱曲线图3 LED的峰值波长和线宽测试方框图由图2可以看出，当器件温度升高时，光谱曲线随之向右移动，从峰值波长的变化可以求出LED的波长温度系数。
2 LED 的伏安特性及测试方式LED 通常都具有图4所示的较好的伏安特性。
当LED 管芯通过正向电流为规定的值时，正、负极之间产生的电压降，即为正向压降（以V F 表示，单位为V ），由于正向电阻比较小，故V F 一般都较低，图5示出了V F 的测试原理图3 LED 的电光转换特性及测试方法电光转换特性是LED 的光输出功率与注入电流的关系曲线，即P －I 曲线，因为是自发辐射光，所以P －I 曲线的线性范围比较大如图6所示。
LED发光二极管技术参数常识
LED发光二极管技术参数常识半导体发光器件包括半导体发光二极管(简称LED)、数码管、符号管、米字管及点阵式显示屏(简称矩阵管)等。
事实上，数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。
一、半导体发光二极管工作原理、特性及应用(一)、LED发光原理发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs(砷化镓)、GaP(磷化镓)、GaAsP(磷砷化镓)等半导体制成的，其核心是PN结。
因此它具有一般P-N结的I-N特性，即正向导通，反向截止、击穿特性。
此外，在一定条件下，它还具有发光特性。
在正向电压下，电子由N区注入P区，空穴由P区注入N区。
进入对方区域的少数载流子(少子)一部分与多数载流子(多子)复合而发光。
假设发光是在P区中发生的,那么注入的电子与价带空穴直接复合而发光,或者先被发光中心捕获后，再与空穴复合发光。
除了这种发光复合外，还有些电子被非发光中心(这个中心介于导带、介带中间附近)捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。
发光的复合量相对于非发光复合量的比例越大，光量子效率越高。
由于复合是在少子扩散区内发光的，所以光仅在靠近PN结面数μm以内产生。
理论和实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Eg有关，即λ≈1240/Eg(mm)式中Eg 的单位为电子伏特(eV)。
若能产生可见光(波长在380nm紫光~780nm红光)，半导体材料的Eg应在3.26~1.63eV之间。
比红光波长长的光为红外光。
现在已有红外、红、黄、绿及蓝光发光二极管，但其中蓝光二极管成本、价格很高，使用不普遍。
(二)、LED的特性1.极限参数的意义(1)允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。
超过此值，LED发热、损坏。
(2)最大正向直流电流IFm:允许加的最大的正向直流电流。
超过此值可损坏二极管。
(3)最大反向电压VRm:所允许加的最大反向电压。
超过此值，发光二极管可能被击穿损坏。
发光 二极管参数
