双向DC-DC变换器（A题）【本科组】摘要本作品设计了一个电池储能装置的双向DC-DC变换器，实现电池的充放电功能；其中，双向DC/DC电源模块采用IR2110直接驱动功率开关管IRFS3607进行设计；并双向DC/DC电源模块是以BUCK/BOOST拓扑为基础；通过低功耗的ARM微处理器Cotex M3控制芯片输出互补的PWM波来控制IR2110，从而控制功率开关管，实现自动切换BOOST电路或BUCK电路，同时，设定按键，来实现电池的充放电,并且利用按键来调节步进值。
经过测试，在充电过程中，当U2=30V时，电池恒流充电，电流控制精度Eic取平均值为1.7%。
当设定I1=2A,在U2=30V条件下，效率n1为93.5%，在放电模式时，保持U2=30V, 效率n1为96.55%。
本作品已经均达到题目的要求。
关键词：双向DC-DC变换器、双向拓扑、PWM技术、ACS712-21系统方案本系统主要由双向DC-DC变换模块、辅助电源模块、测控电路模块、电池组、直流稳压电源模块组成，下面分别论证这几个模块的选择。
1.1 双向DC-DC变换模块的论证与选择方案一：采用双全桥式拓扑，利用IR2110来驱动二个功率开关管IRF540。
但是,双全桥式拓扑结构比较复杂，IRF540内阻值较大，损耗较大。
在测试中，效率较低。
方案二：采用BUCK/BOOST式拓扑，利用IR2110来驱动二个功率开关管IRFS3067。
方案分析：方案一的电路复杂，损耗大，效率较低。
方案二电路结构简单，效率高，容易制作。
综合以上二种方案，选择方案二。
1.2 测控电路模块的论证与选择方案一：采用直接分阻分压的采集电压，测量的电压误差很大。
电流采集选用INA209来采集电流，比较难采集。
控制芯片STC89C52。
方案二：通过接LM358运放，再分阻分压的采集电压，测量的电压更加精准。
电流采集选用ACS712-5A来采集电流，测量精度比较准确。
开关电源设计毕业论文
开关电源设计毕业论文一、内容综述随着科技的飞速发展，开关电源设计已成为现代电子设备不可或缺的一环。
本文将带你走进开关电源设计的世界，一探其奥妙和实用之处。
在这里我们不仅仅是研究技术，更是在寻找实用性和性能之间的平衡。
我们所关心的不仅是理论数据，更是其在现实应用中的表现。
首先我们要了解开关电源设计的基本概念和原理，了解电源在电子设备中的角色和功能后，我们就会知道电源不仅仅是设备运行的能源供应者，更是整个设备稳定性的关键。
开关电源设计就是在这个基础上，通过技术和创新来提升电源的性能和效率。
1. 开关电源的背景和意义开关电源在我们的日常生活中可以说是无处不在，从家庭电器的使用到工业设备的运行，再到数据中心的高效运作，开关电源都是不可或缺的重要角色。
为什么我们会对开关电源的研究这么重视呢？这里面可是有深意的，听我慢慢道来。
2. 开关电源设计的研究现状和发展趋势开关电源设计在现代电子领域可是风头正劲的话题，大家都知道，开关电源是我们生活中电子产品的心脏，它不断地为我们身边的电子设备输送“能量”。
那么现在开关电源设计的研究现状是怎样的呢？随着科技的飞速发展，开关电源设计技术也在不断进步。
虽然传统的开关电源设计已经能满足一些基本需求，但随着人们对电子设备性能要求的提高，新的技术和方法也在不断涌现。
例如智能化、小型化、高效化已成为当下开关电源设计的重要方向。
3. 论文研究的目的、内容和方法首先写这篇论文的目的，就是想通过研究和设计开关电源，解决现实中遇到的一些问题，比如电源效率不高、稳定性不好等等。
毕竟开关电源在我们的日常生活中应用广泛，涉及到很多领域，比如计算机、通信、家电等等。
所以研究开关电源设计，不仅具有理论价值，还有很大的实际意义。
那么我们研究的内容是什么呢？简单来说就是分析开关电源的工作原理，研究其设计过程，然后设计出一个既实用又高效的开关电源。
在这个过程中，我们还要研究不同材料的选用、电路设计、散热方案等等。
全国大学生电子设计竞赛论文写作指导[精选五篇]
![全国大学生电子设计竞赛论文写作指导[精选五篇]](https://img.taocdn.com/s3/m/e2773f535bcfa1c7aa00b52acfc789eb172d9e37.png)
全国大学生电子设计竞赛论文写作指导[精选五篇]第一篇：全国大学生电子设计竞赛论文写作指导全国大学生电子设计竞赛论文写作指导电子竞赛设计与总结报告[书写格式]×××××设计与总结报告摘要一：方案设计与论证方案1：方案2：方案3：方案论证：方案选定：二：电路设计1、×××单元电路设计2、×××单元电路设计3、××××单元电路设计……整机电路以及软件设计的流程图三：测试方法与测试结果1、测试仪器：2、测试方法：3、测试结果：四：讨论设计与总结报告要求和评判[要求和给分]摘要：300 字左右，简述设计思路、电路结构，所用主要元器件，实现的功能和达标的情况，特点、特色。
要求：文字简练、措词准确、表达清楚。
达标程度要实事求是，特点、特色的叙述、措词，要考虑科学性、正确性。
方案设计与论证：※ 引言：针对课题的要求、重点、难点，叙述所提方案的依据、理由。
可以是总的一段引言（在叙述摘要之后），也可以分别叙述，放在每个方案之前。
※ 框图：应是单元电路、功能电路的方框表示，用框图表达方案比用框图表达整机电路要粗一点，突出功能即可，每个框图要标出所用主要元、器件。
要注意信号、数据传输走向。
表达整机电路的框图还应包括前端、终端器件、供电。
※ 要求：提出3 个独立的方案，少一个扣2 分。
要指出每个方案的可行性、优缺点，要提出选择所选方案的理由。
※ 方案的正确性占6 分，要注意科学性、正确性、可行性、实施难度。
※ 方案的优良程度是横向比较，而不仅是（本队）三个方案比。
主要考虑：全面达标，电路简繁程度，新器件的应用，性价比，设计有无创新。
电路设计：（如果有软件设计内容，可分为电路设计、程序流程）※ 重点是电路原理叙述和主要参数的计算。
※ 比较简单的电路：直接给出整机电路，然后简述电路工作原理，最后列出有关的元件参数计算。
全国大学生电子竞赛开关稳压电源设计
全国大学生电子竞赛开关稳压电源设计随着电子竞技的迅速发展和壮大，全国范围内的大学生电子竞赛也越来越受到关注和重视。
为了满足参赛选手对电源供应的需求，开关稳压电源的设计成为了重点。
一、电源设计的重要性电源是电子产品的重要组成部分，对于电子竞技场合来说，它的重要性更是突出。
游戏设备需要充足的电能支持，稳定的电压才能保证竞赛中不出问题，同时还要注意电源的安全和便携性。
二、开关稳压电源的特点开关稳压电源是目前使用最广泛的电源，它具有以下特点：1.高效率：开关电源的转换效率可达到90%以上，能够更好地利用能源，同时也可以降低因电能转换而产生的热量。
2.可调性强：开关电源的输出电流、电压等参数都可通过调节电路参数从而实现调节。
3.体积小、重量轻：开关电源整体采用集成电路和数字电路，体积和重量相比传统电源更小更轻，便于携带和存储。
4.更安全：开关电源采用设备保护措施，能够保护电源和被供电设备，保证电源的长期稳定运行。
三、开关稳压电源的设计思路开关稳压电源的设计需要考虑多个方面的问题，例如电源的输入输出参数、保护电路的设计等。
在设计过程中应注意以下几点：1.输入电压的稳定性：为了保证输出电压的稳定，需要对输入电压进行滤波和稳定性的处理。
常用的方法有电容滤波、稳压二极管等。
2.保护电路的设计：开关稳压电源的保护电路包括过压保护、过流保护、短路保护等，能够保证电源和被供电设备的安全。
3.输出电压的调节：在设计输出电压时，需要确定所需的输出电压，并确定调节范围和调节精度。
在输出电压的稳定性方面，需要注意输出电流和负载变化时的调整能力。
4.体积和重量的控制：对于电子竞技中使用的电源来说，体积和重量的控制非常重要。
为了更好地让参赛者使用，在设计电源时应注意体积和重量的控制。
四、总结全国大学生电子竞赛的举办可以促进大学生电子技术的发展和创新。
其中电源的设计是一个非常重要的环节，它对参赛选手的表现和安全都有重要影响。
因此，开发一种小巧、高效、安全的开关稳压电源是设计者们目前的重要任务。
开关稳压电源全国大学生电子设计竞赛全国一等奖

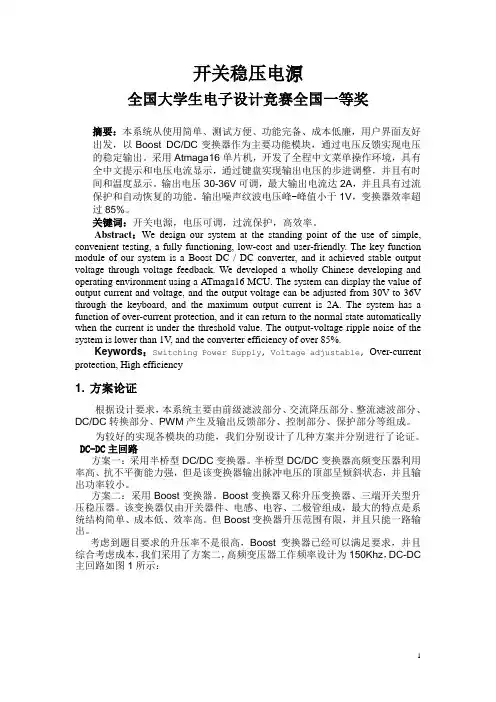

开关稳压电源全国大学生电子设计竞赛全国一等奖摘要：本系统从使用简单、测试方便、功能完备、成本低廉，用户界面友好出发，以Boost DC/DC变换器作为主要功能模块，通过电压反馈实现电压的稳定输出。
采用Atmaga16单片机，开发了全程中文菜单操作环境，具有全中文提示和电压电流显示，通过键盘实现输出电压的步进调整，并且有时间和温度显示。
输出电压30-36V可调，最大输出电流达2A，并且具有过流保护和自动恢复的功能。
输出噪声纹波电压峰-峰值小于1V，变换器效率超过85%。
关键词：开关电源，电压可调，过流保护，高效率。
Abstract：We design our system at the standing point of the use of simple, convenient testing, a fully functioning, low-cost and user-friendly. The key function module of our system is a Boost DC / DC converter, and it achieved stable output voltage through voltage feedback. We developed a wholly Chinese developing and operating environment using a ATmaga16 MCU. The system can display the value of output current and voltage, and the output voltage can be adjusted from 30V to 36V through the keyboard, and the maximum output current is 2A. The system has a function of over-current protection, and it can return to the normal state automatically when the current is under the threshold value. The output-voltage ripple noise of the system is lower than 1V, and the converter efficiency of over 85%.Keywords：Switching Power Supply, Voltage adjustable, Over-current protection, High efficiency1. 方案论证根据设计要求，本系统主要由前级滤波部分、交流降压部分、整流滤波部分、DC/DC转换部分、PWM产生及输出反馈部分、控制部分、保护部分等组成。
电子设计大赛报告不间断直流电源

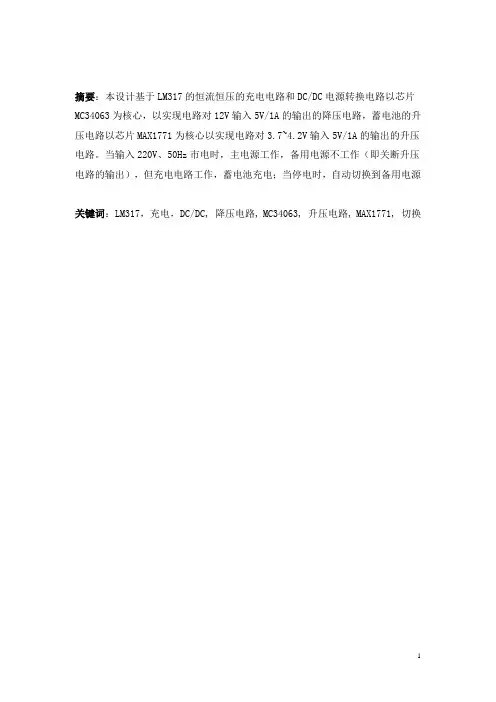

摘要：本设计基于LM317的恒流恒压的充电电路和DC/DC电源转换电路以芯片MC34063为核心，以实现电路对12V输入5V/1A的输出的降压电路，蓄电池的升压电路以芯片MAX1771为核心以实现电路对3.7~4.2V输入5V/1A的输出的升压电路。
