高层建筑论文供配电系统设计论文

高层建筑论文供配电系统设计论文摘要：高层建筑物其自身的特殊性又决定了供配电系统与普通建筑物的特点不同。

针对高层建筑物供配电系统的设计必须要充分考虑其实际状况和用电需求、建筑物结构等，尽量在设计中满足供配电的经济性、灵活性、实用性以及合理性。

只有这样，才能够保证高层建筑物的供配电系统的安全和可靠。

为了满足人们持续增加的用电量，相关部门必须不断对供配电系统进行优化设计，将传统供配电系统中的不利因素全部排除，采用新技术、新手段、新方式来进行供配电系统的设计与实践，不断提高供配电系统的安全性、稳定性及可靠性，从而保证高层建筑供配电系统的正常运行，并促进我国电力工程的持续快速发展。

1高层建筑配电设计的主要原则1.1用电负荷要确定在制定高层建筑的配电设计方案之前，要充分掌握高层建筑的建设规模和性质，以确定建筑的用电预算和用电负荷量。

高层建筑的用电负荷量主要分布在以下几个方面：（1）建筑生活用电范畴，用于建筑暖通空调、排水、照明；（2）负责区内景观照明的用电范畴，用于绿化区域的照明和道路照明；（3）负责高层建筑内公共设施的用电范畴。

随着人们生活水平的不断提高，高层建筑内的用电负荷量也随之不断上升，因此，制定的配电设计方案中的用电负荷量必须比实际调查中的用电量高出一定的程度，以保证用电量充足。

1.2强弱电设计要注意在一般情况下，高层建筑内的室内用电在交房给住户之前就已经完成安装了，其中包括各种类型的插座，电话线，照明电路线等等。

以上这些用电设备的配置与强弱电系统的配置紧密相关，因此，必须要注重强弱电系统的科学设计，严格遵守相关技术指导标准。

1.3配电布局要合理由于高层建筑的供配电系统较为复杂，因此需要对其配电布局进行合理划分。

（1）要根据高层建筑特有的装修设计风格，制定出相应的配电设计方案，使其与高层建筑的整体设计风格不发生视觉上的美感冲突，从而保证人们居住环境的良好外观。

（2）在安排高层建筑的配电布局时要贯彻以人为本的科学发展观，做到绿色发展、可持续发展。

毕业设计(论文)-住宅小区供配电系统设计

毕业设计(论文)-住宅小区供配电系统设计一、设计背景随着我国城市化进程的加快，大量的新建住宅小区如雨后春笋般涌现，而这些住宅小区的电力供应问题日益凸显。

随着电力设施的发展和技术的进步，建立科学、合理的住宅小区供配电系统，不仅可以满足住宅小区的电力消耗需求，还可以提高能源的利用效率，实现节能减排。

因此，本文的目的就是对住宅小区的供配电系统进行设计，实现科学、合理、高效的电力供应。

二、设计目的1. 为住宅小区提供稳定、可靠的电力供应服务，满足住宅小区的日常电力需求。

2. 优化住宅小区的能源利用效率，实现节能减排。

3. 保障住宅小区的电力安全，防止电力事故发生。

三、设计原则1. 安全可靠。

设计应符合住宅小区供配电系统的相关标准和规范，并考虑到自然灾害等不可预见因素。

2. 稳定高效。

设计应根据住宅小区的实际情况进行合理的负荷计算和设备配置，实现对住宅小区的稳定、高效的电力供应。

3. 节能减排。

设计应采用高效、节能的供配电设备，尽可能减少电能损失和二氧化碳的排放。

四、设计内容1. 设计住宅小区的总配电箱和变压器的位置和规格，确定供配电线路的布置。

2. 计算住宅小区的用电量，并根据负荷计算确定供配电设备的配置及容量。

3. 设计住宅小区的照明、动力、空调等用电系统的供配电方案。

4. 建立住宅小区的电力监测和管理系统，实现对住宅小区的电力消耗情况进行监测和管理，提高能源利用效率。

五、设计步骤1. 确定住宅小区的供配电系统所处的电力网的供电电压等级。

2. 根据住宅小区的用电量进行负荷计算，然后确定总配电箱和变压器的规格和容量。

3. 根据住宅小区的实际情况，设计供配电线路的布置和电缆敷设方案。

4. 设计住宅小区的照明、动力、空调等用电系统的供配电方案，确定相关的配电设备和容量。

5. 建立住宅小区的电力监测和管理系统，实现对住宅小区的电力消耗情况进行监测和管理。

六、设计结果1. 完成了住宅小区的用电量负荷计算，并确定总配电箱和变压器的规格和容量。

超高层建筑论文电气设计论文

超高层建筑论文电气设计论文【摘要】超高层建筑所承载的人员量较大、楼层较高，因此对火灾等危急情况时消防等设施的持续供电要求较高，漏电火灾时需要有足够的时间来疏散人群。

由于超高层建筑电气设计和普通建筑有着不同的设计理念和特殊的关键性设计处理，照建筑行业及电气安装设计中的规定及标准进行设计工作，在设计的结果上，达到安全可靠，全面合理，节能节电的目的。

引言：超高层建筑相对于普通的高层建筑而言，层数较多，供应电能的可靠与否以及消防安全疏散等要求也较高，因此，超高层建筑需要的建设用的资金投入大，需要的处于运行状态的设备也比较多，所以，其设计的复杂程度也比一般高层建筑要高很多。

1、供配电系统1.1负荷等级及供电电源根据现在国家规范的要求来说，超高层建筑需要按一级的负荷要求供应电能的有应急照明、客梯电力、电话机房、保安和排污水泵等用电设备，还有其他的用电设备，如消防水泵、防排烟风机、消防电梯和消控中心等消防用电设备。

其他一般照明、空调、风机等用电设备可按二级负荷供电。

10kV的电压等级是供电电源一般采用的电压等级，并且往往由来自同一或不同变电站的两段不同母线引进10kV电源。

两路电源同时供电，分列运行，每路电源均应能承担工程中全部用电负荷。

为确保超高层建筑中消防等用电设备的可靠供电，以满足超高层建筑的高要求供电，保证超高层建筑持续、稳定、安全的供电，另外可设置一组柴油发电机以作为备用电源，增强消防等用电的可靠程度。

1.2变配电所的设置变配电所的所址选择宜接近负荷中心，应方便进出线，不应在厕所、浴室等经常有积水场所的正下方。

超高层建筑地下部分主要用电负载为风机、水泵。

地上部分以中央空调、风机、水泵等为主要用电负载。

因此，在地下室可设置变电所给地下室设备供电，当地下室较大时，可分散设置变电所，供电半径不超过规范要求时也附带地上部分一起供电。

从变配电所引至屋顶需要用电的设备所需的输电费用仍是相对来说比较经济合理的。

而对于那些高度较高的超高层建筑物，上部的避难层和屋顶相对于一般建筑物而言多了许多用电设备，设置单个的变配电所供电可靠性较差，所以可以根据需要可以在避难层、设备层和屋顶设置配电所、变电所，但应设置设备的垂直搬运及电缆敷设的措施，与地下一层的变配电所同时运行，以达到配电要求。

毕业论文高层供配电系统设计

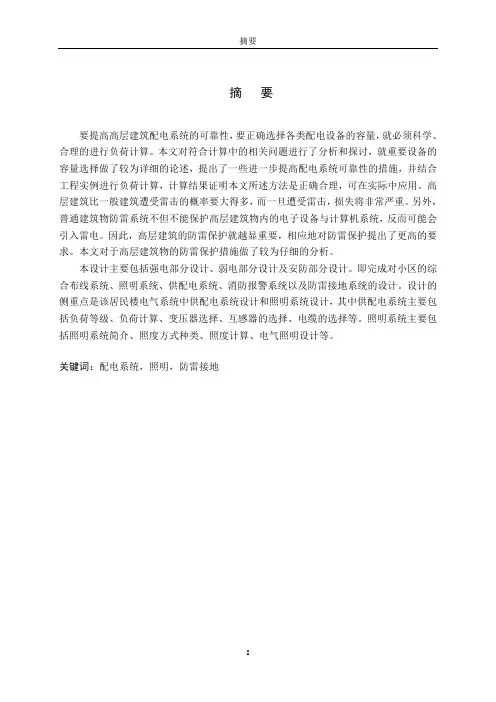

摘要要提高高层建筑配电系统的可靠性，要正确选择各类配电设备的容量，就必须科学、合理的进行负荷计算。
