PLC控制机械手设计与模拟调试

合集下载

简易机械手PLC控制

简易机械手PLC控制

简易机械手PLC控制简介在制造业中,机械手是一种关键的工业自动化设备,用于处理和搬运物品。

机械手的控制非常重要,它决定了机械手的精度和效率。

PLC (可编程逻辑控制器)是一种常用的控制设备,它可以编程来控制机械手的运动和动作。

本文将介绍如何使用PLC控制一个简易机械手的运动。

所需硬件和软件•一台简易机械手•一个PLC设备•一个用于编程的PLC软件步骤步骤一:连接PLC设备和机械手首先,将PLC设备连接到机械手控制器上。

确保连接正确,以便PLC能够发送指令给机械手控制器。

步骤二:安装PLC软件并编程在电脑上安装PLC软件,并启动软件。

创建一个新的项目,并选择适当的PLC类型和通信配置。

然后,开始编程。

步骤三:设置输入输出(IO)点在PLC软件中,设置适当的输入输出(IO)点,以接受和发送信号。

例如,设置一个输入点来接收机械手的位置信号,以便PLC可以确定机械手的当前位置。

同时,设置一个输出点来发送控制信号给机械手,以控制它的动作。

步骤四:编写程序逻辑使用PLC软件编写机械手的控制程序。

根据机械手的需求,编写逻辑来控制机械手的运动和动作。

例如,如果机械手需要抓取一个物体并将其放置到另一个位置,那么编程逻辑应该包括机械手的移动和抓取指令。

确保编写的逻辑合理且有效。

步骤五:测试和调试在PLC软件中,模拟机械手的动作并进行测试。

确保PLC能够正确地控制机械手的运动。

如果发现错误或问题,进行调试并修正程序逻辑。

步骤六:上传程序到PLC当测试和调试完成后,将编写的程序上传到PLC设备中。

确保上传的程序可以在PLC上正确运行。

步骤七:运行机械手一切准备就绪后,运行机械手。

PLC将根据编写的逻辑控制机械手的运动和动作。

结论使用PLC控制机械手是一种常见的工业自动化方法。

通过编写合理的程序逻辑,PLC可以控制机械手的运动和动作,提高生产效率和精度。

希望本文能够帮助读者了解如何使用PLC控制简易机械手。

高级维修电工实操PLC题

高级维修电工实操PLC题

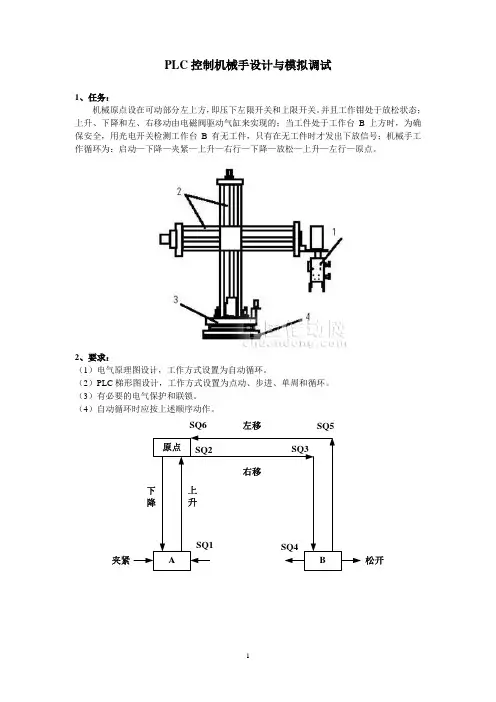

PLC 控制机械手设计与模拟调试
1、任务:
机械原点设在可动部分左上方,即压下左限开关和上限开关。

并且工作钳处于放松状态;上升、下降和左、右移动由电磁阀驱动气缸来实现的;当工件处于工作台B 上方时,为确保安全,用光电开关检测工作台B 有无工件,只有在无工件时才发出下放信号;机械手工作循环为:启动—下降—夹紧—上升—右行—下降—放松—上升—左行—原点。

2、要求:
(1)电气原理图设计,工作方式设置为自动循环。

(2)PLC 梯形图设计,工作方式设置为点动、步进、单周和循环。

(3)有必要的电气保护和联锁。

(4)自动循环时应按上述顺序动作。

原点
A
B
SQ6SQ2
SQ3
SQ5
SQ1
SQ4
夹紧
松开
下降上升
左移
右移
3、电气原理图设计
气动回路图
SB1K1K1SB2
K2L
N
SQ4K2K2K3SQ5K3K3K4SQ6K4K4K5SQ2K5K5K1SQ1K7K6K7SQ3K8
K8K1
B1
K1K2K3K4K5K7K21Y1K1
3Y2K32Y1K4K81Y2K53Y1K7
2Y2
上升放松下降夹紧
右移下降左移SQ2
K8K6升
放松上升左移下降夹紧右移
K7K8SQ5K6K6
电子控制回路图
4、自动循环及单周循环状态流程图
6、PLC控制系统I/O接线图
利用步进指令实现的梯形图程序。

基于PLC的机械手控制设计

基于PLC的机械手控制设计

基于PLC的机械手控制设计机械手是由一组等效于人类手臂和手腕的机器人装置组成的机器人系统。

机械手广泛应用于生产线上的自动化生产中,能够执行各种任务,如抓取、搬运、装配和检测等。

在机械手系统中,控制系统是至关重要的组成部分,其中PLC控制系统是目前最常用的方案之一。

本文将介绍基于PLC的机械手控制设计方案,包括系统组成、工作原理、控制流程和注意事项等方面。

一、系统组成基于PLC的机械手控制系统包括以下几个组成部分:1. 机械手:包括机械臂、手腕、手指等组成部分,能够完成各种任务的工作。

2. 传感器:用于检测机械手的位置、速度、力量等参数,从而实现机械手的精确控制。

3. PLC:将传感器检测到的信号转换为数字控制量,控制机械手的移动和操作。

4. 电机驱动器:根据PLC信号控制电机的启停、速度和转动方向等。

5. 电源和通信线:为系统提供能量和通信所需的线路。

二、工作原理1. 将任务输入PLC系统:首先,将需要完成的任务输入PLC控制系统,如要求机械手从A点移动到B点,然后从B点抓取物品,最终将物品运输到C点等。

2. PLC分析任务并发出指令:PLC会根据输入的任务信息,分析机械手的当前位置和运动状态,并给出相应的指令,控制机械手的行动。

3. 传感器感知机械手状态变化:在机械手移动过程中,传感器会感知机械手的位置、速度和力量等参数,并反馈给PLC系统。

4. PLC根据传感器反馈调整控制策略:PLC会根据传感器反馈的信息,调整机械手的控制策略,保证机械手能够准确地完成任务。

5. 电机驱动器控制电机运动:PLC通过控制电机驱动器对电机进行启停、转速和转向等操作,从而控制机械手的移动和抓取等操作。

6. 任务完成反馈:当任务完成后,PLC会发出相应的反馈信息,以说明任务已经顺利完成。

三、控制流程1. 确定任务:首先需要确定需要机械手完成的任务,并将任务信息输入PLC系统。

2. 置初值:设置机械手的起始位置和状态,并将其作为控制的初始状态。

基于plc控制的机械手设计

基于plc控制的机械手设计

基于PLC控制的机械手设计引言PLC(可编程逻辑控制器)是一种被广泛应用于工业自动化系统的控制器。

它以可编程的方式控制工业过程中的各种设备和机械。

机械手是一种常见的自动化设备,广泛应用于工业领域。

本文将介绍基于PLC控制的机械手设计,包括系统的硬件组成、PLC程序设计和系统的工作原理。

硬件组成基于PLC控制的机械手系统包括以下硬件组成部分:1.PLC控制器:PLC控制器是系统的核心部分,负责接收和处理输入信号,并控制输出设备的操作。

常见的PLC控制器有西门子、施耐德等品牌。

2.机械手:机械手是系统的执行部分,负责完成各种任务,如抓取、搬运等。

它通常由电动机、传动装置、执行器等组成。

3.传感器:传感器用于检测和监测系统的状态和环境变量。

常见的传感器有接近传感器、压力传感器、温度传感器等。

4.输入设备:输入设备用于向系统提供操作信号和参数设置,如按钮、开关等。

5.输出设备:输出设备用于显示系统状态或输出结果,如指示灯、显示屏等。

PLC程序设计PLC程序是由一系列指令组成的,用于控制PLC控制器。

以下是基于PLC控制的机械手系统的PLC程序设计步骤:1.确定系统的需求和功能:首先需要确定机械手的具体需求和功能,如抓取物体的方式、搬运的速度等。

2.设计输入和输出信号:根据系统需求,确定输入和输出信号的类型和数量。

输入信号可以是按钮的状态、传感器的检测结果等,输出信号可以控制机械手的运动和执行动作。

3.设计PLC程序逻辑:根据系统需求和硬件组成,设计PLC程序的逻辑。

逻辑可以使用Ladder Diagram、Function Block Diagram等可视化编程语言进行描述。

4.编写PLC程序:根据设计的逻辑,使用PLC编程软件编写PLC程序。

编写过程中需要考虑安全性、可靠性和性能等方面。

5.调试和测试:将编写好的PLC程序下载到PLC控制器中,并进行调试和测试。

调试过程中需要检查各个输入和输出设备是否正常工作,是否满足系统的需求和功能。

机械手PLC控制系统设计与装调

机械手PLC控制系统设计与装调

机械手PLC控制系统设计与装调机械手是一种用来代替人工完成重复性、繁琐或危险工作的机械装置。

PLC控制系统是一种可编程逻辑控制器,能够实现自动化控制和监控设备的功能。

机械手PLC控制系统设计与装调是指利用PLC控制系统来控制机械手的运动和动作。

1.系统需求分析:根据机械手的任务和要求,分析系统所需的功能和性能,确定系统的控制策略。

2.硬件设计:根据系统需求,设计PLC控制系统的硬件部分,包括选择适当的PLC、输入输出模块、传感器等设备,并进行布置和连线。

3.软件设计:根据机械手的动作和任务,设计PLC控制系统的软件部分,包括编写PLC程序、设置逻辑关系和时序控制等。

4.程序调试:将编写好的PLC程序烧写到PLC中,并进行调试和测试。

通过观察机械手的运动和动作,检查是否符合系统需求。

5.故障排除:在调试过程中,如果发现机械手运动不正常或出现故障,需要进行故障排除和修复,确保系统正常运行。

6.系统调试:将机械手与PLC控制系统进行连接,并进行整体调试和测试。

通过检查机械手的运动轨迹和动作正确性,验证系统是否满足设计要求。

在机械手PLC控制系统设计与装调过程中1.确保PLC控制系统性能和稳定性:选择适当的硬件设备,确保其性能能够满足系统需求;合理设计PLC程序,避免死循环和死锁等问题;对系统进行充分测试和调试,排除潜在的故障。

2.确保机械手安全和可靠运行:考虑机械手的载荷、速度、加速度等因素,设计合理的控制策略,确保机械手的安全运行;设置传感器和限位开关等装置,监控机械手的位置和状态,及时停止或调整其运动。

3.确保系统兼容性和扩展性:设计PLC控制系统时,考虑到未来可能的扩展需求和变化,留出足够的余地;选择具有通信接口和扩展模块等功能的PLC,方便与其他设备进行联动和协同控制。

4.提高系统的可操作性和可维护性:设计PLC程序时,考虑到操作人员的使用和维护需求,使系统界面友好且易于操作;合理安排PLC程序的模块结构和注释,便于后续维护和修改。

项目10 PLC控制搬运机械手设计

项目10 PLC控制搬运机械手设计
