电压电阻测试题.
电压与电阻单元测试题
电压与电阻单元测试题一、选择题（每题2分，共20分）1. 欧姆定律的公式是：A. V = IRB. I = VRC. R = VID. V = RI2. 电阻的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）3. 电压源与电阻串联时，电流的分布情况是：A. 电流相同B. 电流不同C. 电压相同D. 电压不同4. 以下哪个不是电阻的属性：A. 材料B. 长度C. 温度D. 电流5. 串联电路中，总电阻与各部分电阻的关系是：A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻小于任何一个部分电阻D. 总电阻大于任何一个部分电阻6. 并联电路中，总电阻的计算公式是：A. 1/R_total = 1/R1 + 1/R2 + ...B. R_total = R1 * R2 * ...C. R_total = R1 + R2 + ...D. R_total = R1 / R2 + ...7. 电压表的内阻应该是：A. 无穷大B. 零C. 等于被测电阻D. 等于电源电阻8. 电流表的内阻应该是：A. 无穷大B. 零C. 大于被测电阻D. 小于被测电阻9. 电阻的功率计算公式是：A. P = V^2 / RB. P = V * IC. P = I^2 * RD. P = R / I^210. 以下哪个因素不会影响导体的电阻值：A. 材料B. 长度C. 温度D. 电压二、填空题（每空2分，共20分）11. 根据欧姆定律，电阻R与电压V和电流I的关系是 R = _______。
12. 串联电路中，总电压等于各部分电压之_______。
13. 并联电路中，总电流等于各支路电流之_______。
14. 电阻的单位“欧姆”是以_______的名字命名的。
15. 电流通过电阻时，电阻会_______能量。
16. 电阻的功率P与电压V和电流I的关系可以表示为 P = _______。
电压与电阻测试题及答案
电压与电阻测试题一．选择题1．自动照相机所用的感光元件是一种光敏电阻，它是由下列哪种材料制造的（）A．导体B．半导体C．绝缘体D．超导体2．下列物理量的认识中，最接近实际的是（）A．我国家庭电路的电压为380VB．初中物理课本的长度为26cmC．冷冻室里冰淇淋的温度为10℃D．一个普通中学生的质量约为500kg3．如图所示电路．开关闭合后两灯发光．以下说法正确的是（）A．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数D．电流表A的示数一定等于A1的示数的2倍4．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A．B．C．D．5．在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是（）A．将导线K的a端移至接线柱A B．将导线M的c端移至接线柱BC．将导线M的c端移至接线柱D D．将导线L的b端移至接线柱D6．以下说法正确的是（）A．半导体材料具有良好的导电性能 B．物体吸收热量，温度一定升高C．红外线是红色的 D．暖气中用水做冷却液是因为水的比热容大7．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A．L1两端电压为2V B．L1两端电压为4VC．L2两端电压为4V D．L1和L2两端电压之和为6V8．如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A．6V 1.5V B．7.5V 1.5V C．1.5V 7.5V D．1.5V 6V9．图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V 2V B．10V 2V C．2V 8V D．2V 10V10．下列有关电阻的说法正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关11．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大12．在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值极大端，这样做能起到保护电路的作用．其原因是闭合开关后（）A．通过电路的电流最小 B．变阻器两端电压最小C．变阻器电阻发热最大 D．电源两端的电压最小13．如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L1两端的电压是（）A．3V B．6V C．4.5V D．9V14．电热毯内的电阻丝断了，如果将电阻丝的两个断头接上后继续使用，电热毯的接头处很容易被烧焦，这样做很不安全，接头处的电阻常称为“接触电阻”．下列关于“接触电阻”的判断正确的是（）A．接触电阻较大，它与电阻丝的其他部分串联B．接触电阻较大，它与电阻丝的其他部分并联C．接触电阻较小，它与电阻丝的其他部分串联D．接触电阻较小，它与电阻丝的其他部分并联15．如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（）A．电流表A示数与电流表A1示数的差值B．电压表V示数与电流表A示数的比值C．电压表V示数与电流表A示数的乘积D．电压表V示数与电流表A1示数的乘积16．2013年5月，德州市教育局利用如图所示的“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试．测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大．吴月同学设计了如图所示的四种电路，其中滑动变阻器的滑片向右滑动时，电表示数增大的电路是（）A．B．C．D．二．填空题（共5小题）17．某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为，L2两端的电压为．17题图 18题图18．小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1两端的电压为V，L2两端的电压为V．19．滑动变阻器是靠改变电阻线在电路中的来改变电阻，从而改变电路中的电压和电流，一个滑动变阻器上标有“2.5A，50Ω”的字样，其中2.5A表示．大量实验表明伏的电压一般对人体是安全的．20．如图为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱（选填“A、B”、“B、C”或“A、C”）和灯泡联后接入电路中．18题图 19题图21．如图所示的发光二极管是一种电子元件，它主要是由材料制成的．我们把它连入电路中，当较长的接线脚连A线柱，短脚接B接线柱时，发光二极管和小灯泡都发光；如果较短接线脚接A接线柱，长脚接B接线柱时，发光二极管和小灯泡都不发光，说明此时电路处于（填“短路”或“开路”）状态，这说明发光二极管具有的性质．三．作图题（共2小题）22．如图所示，闭合开关S，要使R1、R2并联，请在A、B圆圈内填出电压表“V”或电流表“A”，并标出两表的“+”、“﹣”接线柱．22题图 23题图23．在图中○里填上适当的电表符号，使之成为正确的电路图．四．实验探究题（共5小题）24．小明用如甲图所示实物图来测量小灯泡两端电压，请回答下列问题：（1）在连接电路过程中，开关应处于状态．（2）在闭合开关前，小明应将滑动变阻器的滑片罝于端（选填“A”或“B”），并采用的方法来确定电压表的量程．（3）如乙图所示，电压表的读数为V．25．学习了电学知识后，小明对影响电阻大小的部分因素进行了探究，器材有：开关、电流表、干电池（电压恒为1.5V）各一个，三根完全相同的合金丝，导线若干，连接如图甲所示的电路，小明将合金丝以不同方式分别接入电路A、B之间，闭合开关S后，记录的数据如表．根据实验数据，回答下列问题：（1）图乙是将一根合金丝接入电路时电流表的读数，请将其填入表格中．连接方式一根两根串联三根串联两根并联三根并联电流表读数/A 0.15 0.1 0.6 0.9（2）导体电阻的大小跟材料、长度和横截面积的关系．A．电阻的大小与长度的关系是：； B．电阻的大小与横截面积的关系是：．（3）分析表中的实验数据，还可以得出导体的电流与电阻的关系：．（4）实验中一根合金丝的电阻为Ω，若该合金丝的横截面积为1mm2，则一根合金丝的长度是m．（已知该合金丝长1m，横截面积1mm2的阻值为1Ω）26．在今年的实验操作考试中，吴丽同学抽到“探究串联电路电压的规律”的实验，其实验过程如下：（1）她在检查实验器材时发现电压表的指针位置如图1所示，接下来她要对电压表进行的操作是．（2）问题解决后，开始按图2连接好电路，用开关试触时发现电压表的指针又偏转到图1的位置，则电压表产生此现象的原因是．（3）改正错误后，她用电压表分别测量L1两端的电压U AB、L2两端的电压U BC和L1L2两端的总电压U AC，更换不同灯泡，再做两次实验，将三次测出的电压填入下表．实验次数U AB U BC U AC第一次0.8 2.2 3第二次 1.0 2.0 3第三次 1.2 1.8 3请你根据她的实验过程和有关数据回答下列问题：①上面设计的表格中存在的不足之处是．②分析表格中的数据，得出实验结论是．③在许多实验中都需要进行多次测量：有的是为了找到普遍规律，避免偶然性；有的是为了求平均值以减小误差．下列实验中多次测量的目的与本实验相同的是（填字母）．A．测量物体的长度 B．伏安法测电阻 C．探究重力大小与质量的关系．27．某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的由同种材料制成的金属丝，将金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器（20Ω2A）、刻度尺、开关和导线若干．（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线接上，使电路完整．（2）闭合开关前，应将滑动变阻器的滑片移至变阻器的最（选填“左”或“右”）端．（3）闭合开关，移动滑动变阻器的滑片，测得电压表的读数为2.0V，电流表指针偏转如图乙所示，此时金属丝的电阻R= Ω．（4）实验中移动金属夹P，分别测得AP段的长度L和对应的电阻值R，数据如表：分析表中数据，可知R与L的关系是：当导体的材料和横截面积一定时，导体的长度越长，电阻（选填“越大”或“越小”）．．L/cm 15 30 45 60 75R/Ω 2.5 5 7.5 10 12.5（5）在实验中国，探究金属丝电阻大小与长度的关系时，必须保持导体的材料和横截面积一定，这种探究问题的科学方法叫：．在下列两个电学实验中，应用此方法的是：（选填字母）A．用伏安法测电阻 B．探究电流与电压、电阻的关系．28．小雷同学发现家用白炽灯在刚开灯的瞬间易烧坏，猜想白炽灯的电阻可能与灯丝的某个因素有关．于是他找来与白炽灯工作原理相同的小灯泡，按图乙所示电路进行探究，电源电压恒为6V，小灯泡的额定电压为2.5V，灯丝电阻约为10Ω．（1）请用笔画线代替导线，把图甲的电路按图乙的电路图连接完整，使滑片P向右端移动时灯的亮度变亮．（2）连接电路后闭合开关，小灯泡闪亮一下就熄灭．检查发现小灯泡的灯丝已烧断．分析原因是闭合开关时，滑动变阻器连入电路的电阻为，导致电流过大．（3）断开开关，更换烧坏的电路元件，进行正确操作．调节滑片使灯泡逐渐变亮，记录电流表和电压表的一系列示数，在图丁中绘制U﹣I图象．当电压表的示数为2.5V时，电流表的示数如图丙所示，灯泡的额定功率为W．（4）小雷用一个定值电阻更换小灯泡，进行正确操作．调节滑片，记录电流表和电压表的一系列示数，在图丁中再次绘制U﹣I图象．由图可知：定值电阻的阻值为Ω．（5）根据图丁中a、b图线初步判断，小灯泡的电阻与灯丝的有关．家用白炽灯在开灯瞬间与步骤（2）其中小灯泡形成过大电流的原因．五．计算题（共2小题）29．如图所示三个灯泡串联在电源电压为15V的电路中，S闭合时，电压表V1的示数为12V，电压表V2的示数为8V，则L1、L2、L3三个灯泡的电压分别为多少V？30．如图所示的电路，当开关S闭合后，电压表V1的示教为7V，电压表V2的示数为10V．若电源的电压为l 2V，则三盏灯泡两端的电压分别是多少？电压与电阻测试题参考答案一．选择题（共16小题）1．B；2．B；3．A；4．D；5．B；6．D；7．B；8．A；9．A；10．D；11．A；12．A；13．B；14．A；15．D；16．D；二．填空题（共5小题）17．4V；2V；18．8；2；19．电阻线长度；允许通过的最大电流是2.5A；不超过36；20．A、B；串；21．半导体；开路；单向导电性；三．作图题（共2小题）略四．实验探究题（共5小题）24．断开；B；试触；2；25．材料和横截面积相同，导体的电阻跟长度成正比；材料和长度相同，导体的电阻跟横截面积成反比；导体两端的电压不变，导体中的电流与导体的电阻成反比；5；5；26．对电压表进行调零；电压表的正负接线柱接反了；物理量没有单位；串联电路两端的总电压等于各串联电阻两端的电压之和；C；27．右；5；越大；控制变量法；B；28．最小值；0.65；10；温度；不同；五．计算题（共2小题）略。
电压电阻测试题及答案
电压电阻测试题及答案一、选择题1. 电压的单位是：A. 欧姆B. 安培C. 伏特D. 瓦特答案：C2. 电阻的基本单位是：A. 欧姆B. 千欧C. 兆欧D. 微欧答案：A3. 一个电路中，电阻R1为100欧姆，R2为200欧姆，串联后的总电阻为：A. 100欧姆B. 200欧姆C. 300欧姆D. 400欧姆答案：C4. 并联电阻的总电阻值比任何一个单独的电阻值：A. 大B. 小C. 相同D. 无法确定答案：B5. 欧姆定律表明电压、电流和电阻之间的关系是：A. V = IRB. I = VRC. R = VID. V = RI答案：A二、填空题6. 当电压一定时，电流与电阻成________关系。
答案：反比7. 串联电路中，总电阻等于各个电阻的________。
答案：和8. 并联电路中，总电阻的倒数等于各个电阻倒数的________。
答案：和9. 一个电阻为10欧姆的电阻器，通过它的电流为0.5安培，那么它的电压是________伏特。
答案：510. 电压表的内阻应该尽可能________，以减少测量误差。
答案：大三、简答题11. 请简述什么是超额电阻，并说明它在电路中的作用。
答案：超额电阻是指在电路设计中故意加入的额外电阻，用以限制电流，保护电路中的其他元件不受过大电流的损害，同时也可以用于分压。
12. 解释为什么在测量电阻时，需要使用标准电阻进行校准。
答案：使用标准电阻进行校准是为了确保测量的准确性。
由于电阻的测量可能会受到温度、接触电阻、仪器精度等因素的影响，通过与已知准确值的标准电阻比较，可以校正这些误差，提高测量结果的可靠性。
四、计算题13. 一个电路由三个电阻串联组成，分别为R1=20欧姆，R2=30欧姆，R3=50欧姆。
求电路的总电阻。
答案：总电阻 R_total = R1 + R2 + R3 = 20 + 30 + 50 = 100欧姆14. 如果上述电路两端的电压为12伏特，求流过R1的电流。

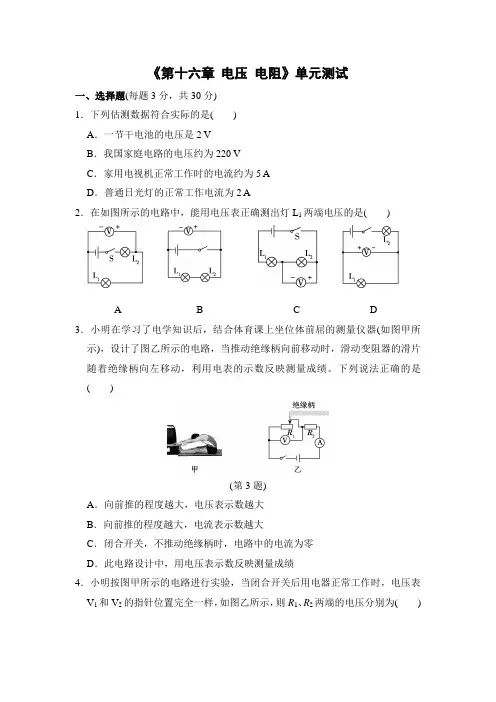

《第十六章 电压 电阻》单元测试-最新,经典试题,通用
《第十六章电压电阻》单元测试一、选择题(每题3分，共30分)1．下列估测数据符合实际的是()A．一节干电池的电压是2 VB．我国家庭电路的电压约为220 VC．家用电视机正常工作时的电流约为5 AD．普通日光灯的正常工作电流为2 A2．在如图所示的电路中，能用电压表正确测出灯L1两端电压的是()A B C D3．小明在学习了电学知识后，结合体育课上坐位体前屈的测量仪器(如图甲所示)，设计了图乙所示的电路，当推动绝缘柄向前移动时，滑动变阻器的滑片随着绝缘柄向左移动，利用电表的示数反映测量成绩。
下列说法正确的是()(第3题)A．向前推的程度越大，电压表示数越大B．向前推的程度越大，电流表示数越大C．闭合开关，不推动绝缘柄时，电路中的电流为零D．此电路设计中，用电压表示数反映测量成绩4．小明按图甲所示的电路进行实验，当闭合开关后用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则R1、R2两端的电压分别为()(第4题)A．1.2 V 6 V B．1.4 V 5.2 VC．4.8 V 1.2 V D．1.4 V 3.8 V5．在如图所示的电路中，闭合开关后，两灯都正常发光，但L1比L2亮，则()(第5题)A．V1示数大于V2示数B．V1示数小于V2示数C．若一导线接在L1两端，则L1不亮，L2仍正常发光D．若一导线接在L1两端，则L1、L2均不亮6．“探究串联电路的电压关系”的实验电路如图甲所示。
下列说法正确的是()(第6题)A．实验中必须选择两个相同的灯泡B．电路连接好后，可直接闭合开关进行实验C．测完L1两端的电压后，可将电压表接A的导线直接改接到C上测L2两端的电压D．当实验中电压表示数如图乙所示时，应对调“－”和“3”两个接线柱的接线7．一根导线的电阻为R，要使这根导线接入电路的电阻变小，可采用的方法是()A．减小导线两端的电压B．增大通过导线的电流C．将导线拉长后接入电路D．将导线对折后接入电路8．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几个水果提供的电力足以点亮一排规格相同的发光二极管。
电压 电阻单元测试题(含答案)
电压电阻单元测试题(含答案)一、电压电阻选择题1．电控调光玻璃能根据光照强度自动调节玻璃的透明度．其原理是：光照增强，光敏电阻R x阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升．若电源电压不变，R0是定值电阻，如图所示电路图中符合要求的是（）A. B.C. D.【答案】 A【解析】【解答】解：A、B选项中的电路图，光敏电阻R x与定值电阻R0串联连接，根据串联电路的分压原理知：阻值变小，分得的电压也变小，而光敏电阻R x的阻值随光照的增强会变小，所以在光照增强时，电路中的光敏电阻R x两端的电压变小，定值电阻R0两端的电压变大；而光照增强时，应使玻璃透明度下降；玻璃透明度在玻璃两端的电压降低时会下降；所以玻璃应与两端电压变小的电阻并联，即玻璃应与光敏电阻R x并联；A符合题意，B不符合题意；C、D选项中，玻璃与电源并联，它两端的电压不变，CD不符合题意．故答案为：A．【分析】根据题意要求，当电阻变小时，分压要变小，所以电压表要和光敏电阻并联.2．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变小。
若电路中只有一处故障，且只发生在灯L或R上。
现用一只规格相同且完好的灯L'替换灯L，关于电路故障判断正确的是（）A. 若灯L'亮，则可能是灯L断路B. 若灯L'亮，则一定是电阻R短路C. 若灯L'不亮，则可能是灯L短路D. 若灯L'不亮，则一定是电阻R断路【答案】 D【解析】【解答】闭合开关，灯泡发光，说明电路是通路。
过一会儿灯泡熄灭，电压表示数变小，原因有两个：灯泡L短路或电阻R断路. 一只规格相同且完好的灯L′替换灯L，若是灯L短路，其它地方完好，换上新灯泡后不短路，L'能发光，故若灯L'亮，则一定是灯L短路，AB不符合题意.若是电阻R断路，换上新灯泡后电路还是断路，不能发光，故若灯L'不亮，则一定是电阻R断路，C不符合题意，D符合题意.故答案为：D.【分析】在串联电路中各用电器互相影响，若电压表示数变大，则测量的位置断路.3．如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（）A. 电流表、电压表示数都减小B. 电流表、电压表示数都增大C. 电流表示数减小、电压表示数增大D. 电流表示数增大、电压表示数减小【答案】C【解析】【解答】解：滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流变小，电流表的示数变小，电阻两端的电压变小，所以滑动变阻器两端的电压变大，即电压表的示数变大．故选C．【分析】电阻与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量总电流，滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流的变化，进一步求出电阻和滑动变阻器两端的电压的变化．4．如图所示是伏安法测定小灯泡电阻、功率的实验电路图。
初三物理电压 电阻测试卷(带答案)
初三物理电压电阻测试卷(带答案)一、选择题（共18道总分36分）1、现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系．给出三根镍铬合金线a、b、c（其长度关系la =lb＞lc，横截面积关系Sa＞Sb=Sc），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是（）A．只有①B．只有②C．①和②D．①、②和③2、如图6-3-2所示，滑片P可（）A.向左滑动，但不能滑到C点B.向左滑动，可以滑到C点C.向右滑动，但不能滑到D点D.向右滑动，可以滑到D点图6-3-23、在用伏安法测电阻的实验中，某实验小组的同学在操作时，电表量程选择正确，但不慎将两表的位置接错，其中一组同学连成如图所示情况，那么当开关闭合后可能出现的情况是（）A．电流表和电压表都被损坏B．电流表和电源损坏，电压表示数为零C．电流表示数为零，电压表有示数D．电流表损坏，电压表有示数4、在如图17所示的电路中，电源电压保持不变，开关Ｓ闭合前，电流表Ａ1、Ａ2的示数比为5∶3，开关Ｓ闭合后，两电流表的示数比为3∶2，则Ｒ1、Ｒ3的大小关系是（）Ａ．Ｒ1＜Ｒ3Ｂ．Ｒ1＞Ｒ3Ｃ．Ｒ1＝Ｒ3Ｄ．无法确定5、如图是滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向左移动时，可使滑动变阻器接入电路的电阻变大的接法是（）A．B．C．D．6、如图所示的电路，电源电压恒定，当开关S闭合时（）A．A示数变小，V示数变大B．A示数变大，V示数不变C．A示数不变，V示数变小D．A示数不变，V示数变大7、在如图12所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是A、灯L1短路；B、灯L2短路；C、灯L1断路；D、灯L2断路。
（）8、如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（）A．UAB>UBC，IAB<IBC B．UAB<UBC，IAB=IBCC.UAB>UBC，IAB＝IBC D．UAB＝UBC，IAB<IBC9、下列图中，能用电压表测灯L1两端电压的是()A．B．C．D．10、如图所示的两个电路中，电源电压相等且保持不变．闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（）A．L1变暗，L2亮度不变B．L1、L2都变亮C．L1变亮，L2变暗D．L1、L2都变暗11、在探究电路的电压规律的实验时用了如图所示的某个电路，已知R1＝R2＜R3，电压表、和的读数分别为1.0V、1.5V和2.5V。
《电压-电阻》单元测试题(含答案)
《电压 电阻》一、选择题1．下列关于电压的说法中不正确的是：A ．电压是使自由电荷发生绕核运动的原因B ．电压的大小用电压表测量C ．干电池、蓄电池都是提供电压的装置D ．每节蓄电池的电压2V2．在同一个电源两端接有两个不同的灯泡，用电压表测得两个灯泡两端的电压不相等，则这两灯泡的连接方式： A ．一定并联 B ．一定串联 C ．串联并联都有可能 D ．无法判断3．下列说法错误的是：A ．电工钳的手柄外套用塑料制成，是利用塑料的绝缘性B ．在连接电路时，应使开关处于断开的状态C ．电压表和电流表都不能直接连接在电源的两端D ．某变阻器上标有：“50Ω，1.2A ”字样，则允许通过它的最大电流为1.2A4．如图1所示，电源电压为5V ，且保持不变，灯L 1、L 2正常工作的电压均为2．5V,小红同学选好电流表和电压表的量程连接好电路，闭合开关S 后，电流表指针几乎未动，而电压表指针大约指在5V 位置，灯L 1、L 2不发光，由此小红分析，该电路的故障可能是：A ．电流表坏了或接触不良而实际未接入电路B ．从A ．L 1到b 部分电路中的某处出现了断路C ．灯L 2灯丝烧断或与灯座接触不良D ．电流表，灯L 1、L 2都坏了5．如图2所示电路中，小灯泡L 1和L 2均正常发光，则下列说法正确的是：A ．L 1和L 2串联在电路中B ．L 1和L 2并联在电路中C ．甲是电流表，乙是电压表D ．甲是电压表，乙是电流表6．图3电路图中，能用电压表正确测出灯L1两端电压的是： 8．如图4，电源电压不变，当开关S 1闭合，S 2断开时，电压表的读数是3V ；S 1断开、S 2闭合时，电压表的读数是4.5V ，则L 1和L 2两端的电压分别是：A 、3V ，5.5VB 、1.5V ，4.5VC 、3V ，1.5VD 、1.5V ，3V9．某同学使用电压表时，估计待测电路中的电压应选用0～3V 的量程，但他误用0～15V 的量程来测量。
物理中的电阻与电压关系测试题
物理中的电阻与电压关系测试题在我们学习物理的过程中，电阻与电压的关系是一个非常重要的知识点。
为了帮助大家更好地理解和掌握这一内容，下面为大家准备了一系列相关的测试题。
一、选择题1、当电阻不变时，电压增大，通过电阻的电流（）A 增大B 减小C 不变D 无法确定2、一个电阻为 10 欧姆的电阻器，两端电压为 5 伏时，通过它的电流为（）A 05 安B 5 安C 50 安D 005 安3、下列关于电阻和电压关系的说法中，正确的是（）A 电阻越大，电压越大B 电压越大，电阻越大C 电阻与电压无关D 电阻随电压的增大而增大4、在研究电阻与电压关系的实验中，需要保持（）不变。
A 电阻B 电压C 电流D 以上都不对5、当电压不变时，电阻增大，通过电阻的电流（）A 增大B 减小C 不变D 无法确定二、填空题1、欧姆定律的表达式为_____，其中 U 表示_____，I 表示_____，R 表示_____。
2、某电阻两端的电压为 10 伏，通过的电流为 2 安，该电阻的阻值为_____欧姆。
3、电阻为 5 欧姆的电阻器，要使其通过的电流为 1 安，则两端需加_____伏的电压。
4、一个定值电阻，当它两端的电压从 2 伏增加到 6 伏时，通过它的电流增加了 02 安，则该电阻的阻值为_____欧姆。
三、实验题1、小明同学在探究电阻与电压关系的实验中，用到了以下器材：电源、电压表、电流表、定值电阻（5Ω、10Ω、15Ω 各一个）、滑动变阻器、开关、导线若干。
（1）请你用笔画线代替导线，将图中的实物电路连接完整。
（2）闭合开关前，滑动变阻器的滑片应置于_____端（选填“A”或“B”）。
（3）小明同学首先将5Ω 的定值电阻接入电路，移动滑动变阻器的滑片，使电压表的示数为 15V，读出电流表的示数。
然后将5Ω 的定值电阻换成10Ω 的定值电阻，他应该向_____（选填“A”或“B”）端移动滑动变阻器的滑片，使电压表的示数仍为 15V，读出电流表的示数。
电压电阻测试题及答案
电压电阻测试题及答案一、选择题（每题2分，共10分）1. 电路中电压与电阻的关系遵循以下哪个定律？A. 欧姆定律B. 牛顿定律C. 法拉第定律D. 阿基米德定律答案：A2. 电阻的单位是？A. 欧姆B. 牛顿C. 法拉D. 阿基米德答案：A3. 串联电路中，总电阻与各部分电阻的关系是？A. 等于各部分电阻之和B. 等于各部分电阻之差C. 等于各部分电阻之积D. 等于各部分电阻的倒数之和答案：A4. 并联电路中，总电阻与各部分电阻的关系是？A. 等于各部分电阻之和B. 等于各部分电阻之差C. 等于各部分电阻之积D. 等于各部分电阻的倒数之和的倒数答案：D5. 电压表的内阻应该？A. 尽可能小B. 尽可能大C. 等于被测电阻D. 等于电源电阻答案：B二、填空题（每题2分，共10分）1. 当电路中的电阻增加时，电路中的电流会______。
答案：减小2. 欧姆定律的公式是：V=______。
答案：IR3. 在并联电路中，各支路的电压______。
答案：相等4. 串联电路中，总电阻等于各部分电阻之和，即R总=R1+R2+______。
答案：R35. 电阻的单位欧姆用符号表示为______。
答案：Ω三、简答题（每题5分，共20分）1. 请简述欧姆定律的内容。
答案：欧姆定律指出，在电路中，通过导体两点间的电流与这两点间的电压成正比，与导体的电阻成反比。
2. 什么是串联电路和并联电路？答案：串联电路是指电路中的元件首尾相连，电流只有一条路径；并联电路是指电路中的元件首首相连、尾尾相连，电流有多条路径。
3. 为什么电压表的内阻要尽可能大？答案：电压表的内阻要尽可能大，是为了减小电压表对电路的影响，保证测量的电压值更接近实际电压值。
4. 电阻的单位欧姆是如何定义的？答案：欧姆定义为当两点间的电压为1伏特时，通过这两点间的电流为1安培的电阻值。
结束语：以上是电压电阻测试题及答案的全部内容，希望能够帮助大家更好地理解和掌握电压和电阻的相关知识。
初三物理电压 电阻测试卷有答案(各地真题)
初三物理电压电阻测试卷有答案一、选择题（共18道总分36分）1、如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（）A．V1示数为6V B．V1示数大于6V C．V示数小于6V D．V示数大于6V2、将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］A．a和b B．a和c C．c和d D．b和d3、小明用如图7所示的器材研究"影响电阻大小的因素"。
a,b为长度一样的镍铬合金丝，b比a的横截面积大。
关于此实验，下列说法正确的是（）A.利用此装置能探究导体电阻的大小和横截面积、长度的关系B.利用此装置只能探究导体电阻大小和横截面积的关系C.小灯泡越亮，表示接入的合金丝电阻越大D.为了准确比较两条合金丝的电阻，可在电路中串联一个电压表4、小璇按照物理属性的不同将六种物品分成了甲、乙两组，其中甲组有铝条、铅笔芯、水银；乙组有玻璃、陶瓷片、干木棒，小璇这样分类所依据的物理属性是（）A．密度B．导电性C．硬度D．磁性5、如图所示，两盏相同的电灯在闭合开关后都能发光．过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是A．电灯L1短路B．电灯L2短路C．电灯L1灯丝断了D．电灯L2灯丝断了6、LED灯是一种新型的高效节能光源，它的核心元件是发光二极管．制成这种发光二极管的主要材料是A．陶瓷材料B．金属材料C．半导体材料D．超导材料7、如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V8、在"探究影响导体电阻大小的因素"的活动中，小刚发现实验器材中金属丝只有一根，其它器材足够，那么下面的一些探究活动他不可能完成的是A、探究导体电阻与材料的关系；B、探究导体电阻与长度的关系；C、探究导体电阻与横截面积的关系；D、探究导体电阻与温度的关系。
电压电阻测试题及答案
电压电阻测试题及答案电压和电阻是电学中的重要概念，对于理解电路和解决与电流相关的问题至关重要。
在本文中，我们将提供一些常见的电压电阻测试题目，并附上详细的答案解析。
一、选择题1、下面哪个选项是电压的国际单位？A. 欧姆（Ω）B. 焦耳（J）C. 伏特（V）D. 安培（A）答案：C解析：电压的国际单位是伏特（V）。
欧姆是电阻的单位，焦耳是能量的单位，安培是电流的单位。
2、电压表的接线方式是：A. 并联B. 串联答案：A解析：电压表是通过与电路并联连接来测量电压的。
并联连接可以保持电路的电压不受测量仪器的影响。
3、以下哪个物理量与电阻有直接关系？A. 电流B. 电压C. 功率D. 温度答案：D解析：电阻与温度有直接关系，随着温度的升高，电阻值会增加。
电流和电压与电阻有间接关系，功率则与电流和电压的乘积有关。
二、填空题1、电路中的电阻可以用哪个公式计算？答案：R = V/I解析：Ohm's Law（欧姆定律）表明，电阻（R）等于电压（V）除以电流（I）。
2、电阻器的颜色代码中，红色代表的数字是____。
答案：2解析：电阻器的颜色代码由多个环形标记组成，红色代表的数字是2。
三、计算题1、一个电路中有一个10欧姆的电阻和一个5伏的电压源，求通过电路的电流。
答案：I = V/R = 5V / 10Ω = 0.5A解析：根据欧姆定律，电流（I）等于电压（V）除以电阻（R），代入数值计算即可。
2、一个电路中有一个20欧姆的电阻和一个2安培的电流源，求电路中的总电压。
答案：V = I * R = 2A * 20Ω = 40V解析：根据欧姆定律，电压（V）等于电流（I）乘以电阻（R），代入数值计算即可。
总结：本文提供了一些关于电压和电阻的测试题目及答案解析。
通过对这些题目的学习和理解，我们可以更好地掌握电路中电压和电阻的计算方法，提高对电学概念的理解能力。
请记住，电压与电流、电阻之间的关系由欧姆定律给出，电压等于电流乘以电阻，即V=I*R。
电压电阻单元测试题及答案
电压电阻单元测试题及答案一、选择题1. 电压是表示什么的物理量？A. 电流的强度B. 电荷的总量C. 电势能的差D. 电阻的大小答案：C2. 欧姆定律的公式是什么？A. V = IRB. V = R/IC. I = V/RD. R = V/I答案：A3. 电阻的单位是什么？A. 欧姆（Ω）B. 安培（A）C. 伏特（V）D. 法拉（F）答案：A4. 串联电路中，总电阻与各分电阻的关系是什么？A. 总电阻等于各分电阻之和B. 总电阻等于各分电阻之差C. 总电阻等于各分电阻之积D. 总电阻与各分电阻无关答案：A5. 并联电路中，总电阻与各分电阻的关系是什么？A. 总电阻等于各分电阻之和B. 总电阻等于各分电阻之差C. 总电阻等于各分电阻之积的倒数D. 总电阻等于各分电阻的倒数之和答案：D二、填空题6. 当电路中的电阻为10Ω，电流为2A时，电压为________V。
答案：207. 根据欧姆定律，如果电压为120V，电阻为6Ω，那么电流为________A。
答案：208. 串联电路中，如果电阻R1=4Ω，R2=6Ω，则总电阻为________Ω。
答案：109. 并联电路中，如果电阻R1=4Ω，R2=6Ω，则总电阻为________Ω。
答案：2.410. 电压表是用来测量电路中两点间的________。
答案：电压三、简答题11. 请简述串联电路和并联电路的特点。
答案：串联电路中，电流在各个元件中是相同的，总电阻等于各个元件电阻之和。
并联电路中，电压在各个元件上是相同的，总电阻的倒数等于各个元件电阻倒数之和。
12. 为什么说电阻是限制电流流动的物理量？答案：电阻是电路中的一种阻碍电流流动的物理量，它通过消耗电能转化为热能或其他形式的能量来限制电流的流动，从而控制电流的大小。
结束语：通过本单元的测试题，我们复习了电压、电阻以及它们在电路中的作用和计算方法。
希望同学们能够掌握这些基础知识，为进一步学习电学打下坚实的基础。
电压 电阻测试题及答案经典
电压电阻测试题及答案经典一、电压电阻选择题1．如图所示，物理实验中经常需要对物体加热，下列描述中与实际吻合的是（）A.甲图中，加热时磁铁吸引铁钉的数量将增多B.乙图中，对沸腾的水继续加热，温度计的示数将不断增大C.丙图中，对电阻丝加热，灯泡将变暗D.丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些【答案】C【解析】【解答】解：A、甲图中，加热时磁铁的磁性减弱，其所能吸引的铁钉变少，故错误；B、乙图中，对沸腾的水继续加热，温度计的示数将不变，故错误；C、丙图中，对电阻丝加热，其阻值变大，故通过其的电流变小，灯泡变暗，故正确；D、T图中，用完全相同的装置给初温、质量均相同的水和花生油加热，由于水的比热容大，故水温度升高的慢，故错误．故选C.【分析】（1）物体的磁性强弱与物体的温度有关，即温度越高，磁性越弱；（2）水沸腾的特点是：水沸腾后吸热但温度不升高；（3）导体的电阻受温度的影响，一般情况下，导体的温度越高，其电阻越大；（4）由于水的比热容最大，故相同质量的水和花生油在吸收相同的热量的情况下，水的温度变化慢，花生油的温度变化快．2.如图所示的电路，开关S闭合，正常工作一段时间后，电流表示数突然减小但不为零。
用电压表检测，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数，则故障是（）A.开关S接触不良B.ac导线断路C.卜断路D.R2断路【答案】B【解析】【解答】解：由电路图可知，开关S闭合，R1与R2并联，电流表测干路电流。
开关S 闭合一段时间后，电流表示数突然减小，则电路故障为某处断路：当电压表接a 、b 两点时，电压表有示数，说明a 到电源的负极与b 到电源的正极之间是接通的；当电压表接b 、c 两点时，电压表无示数，说明c 到电源的负极与b 到电源的正极之间是断开的。
由上知a 到电源的负极、b 到电源的正极之间是接通的，Ac 间导线出现了断路。
电压电阻测试题及答案
电压电阻测试题及答案一、单选题1. 电压表的内阻应尽可能（）。
A. 小B. 大C. 适中D. 不确定答案：B2. 电阻的单位是（）。
A. 欧姆B. 安培C. 伏特D. 瓦特答案：A3. 电阻的串联和并联在电路中的作用是（）。
A. 改变电流B. 改变电压C. 改变电阻值D. 改变功率答案：C二、多选题4. 下列哪些因素会影响电阻值的大小？（）A. 材料B. 温度C. 长度D. 横截面积答案：ABCD5. 电压表的正确使用方法包括（）。
A. 并联在电路中B. 串联在电路中C. 与被测电路并联D. 与被测电路串联答案：C三、判断题6. 电压表可以直接测量电源的电压。
答案：正确7. 电阻的串联会使总电阻值增加。
答案：正确8. 电阻的并联会使总电阻值减小。
答案：正确四、填空题9. 电阻的单位是欧姆，用符号______表示。
答案：Ω10. 电压表的量程通常有______和______两种。
答案：直流、交流五、简答题11. 请简述欧姆定律的内容。
答案：欧姆定律表明，在电路中，电流的大小与电压成正比，与电阻成反比。
12. 请说明电阻串联和并联的区别。
答案：电阻串联时，总电阻等于各个电阻之和；电阻并联时，总电阻的倒数等于各个电阻倒数之和。
六、计算题13. 已知一个电路中有两个电阻R1和R2，R1=100Ω，R2=200Ω，它们串联后接入一个电压为12V的电源中，请计算电路中的总电流。
答案：I = U / (R1 + R2) = 12V / (100Ω + 200Ω) = 0.04A14. 如果将上述电路中的两个电阻并联接入相同的电源中，计算电路中的总电流。
答案：1/R_total = 1/R1 + 1/R2 = 1/100Ω + 1/200Ω = 3/200Ω，I_total = U / R_total = 12V / (3/200Ω) = 80A。
电压 电阻测试题及答案(word)
电压电阻测试题及答案（word）一、电压电阻选择题1．如所示，闭合开关S，两灯均不亮，电流表和电压表都没有示数，则故障是（）A. 灯L1断路B. 灯L2断路C. 灯L1短路D. 灯L2短路【答案】A【解析】【解答】由题图知，灯L1、L2串联，闭合开关S，两灯均不亮，电流表和电压表都没有示数，说明电路存在断路，电压表无示数则灯L1断路，电压表有示数且较大，则灯L2断路 . A符合题意，选项B、C、D不符合题意 .故答案为：A .【分析】只有断路时，串联的灯泡才都不发光，两电表都无示数；如果灯L2断路，则电压表被串联到电路中，示数接近电源电压，电流表无示数 .2．如图所示的是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数.则故障原因可能是（）A. L1断路B. L1短路C. L2短路D. L2断路【答案】C【解析】【解答】（1）首先分析电路的连接方式为灯泡L1和L2串联，电流表测电路电流，电压表测量灯L1的电压。
（2）根据灯泡的亮度变化和电流表、电压表示数的情况分析电路的故障.串联电路中一灯亮一灯不亮，则可能不亮的灯泡短路了，即L2短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，综合判断，所以是L2短路，C符合题意.故答案为：C.【分析】当电路中有电流且存在故障时是短路，电压表有示数，则是电压表没测量的位置短路。
3．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．4．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b点滑动a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示．下列叙述正确的是（）A. 电源电压为14VB. 图乙中dc是表示电压表的示数随电流表示数变化的图线C. 滑片从b点滑动a点的过程中，电路消耗的总功率最大值为D. 滑片在a点时，内电阻R消耗的电能为【答案】 C【解析】【解答】A、滑动变器的滑片P在b点时，电路中的电流最小，此时两个电压表的示数分别为12 V、2 V，则两个电压表的示数之和为；由于电路中滑动变阻器R1、电阻R、R2是串联，此时电源电压一定大于两个电压表的示数之和14 V，A不符合题意；B、滑动变器的滑片P从b点滑到a点的过程中，滑动变阻器连入电路的电阻变小，电路中的电流变大，根据串联电路的分压原理可知：滑动变阻器两端的电压变小，根据欧姆定律可知R2两端的电压变大；所以图乙中dc是表示电压表V1的示数随电流表示数变化的图线，ec是表示电压表V2的示数随电流表示数变化的图线，B不符合题意；C、从“U-I”关系图象可以看出，滑片P在b点时电流I b=1 A，U1=12 V、U2=2 V；滑片P在a 点时电流I a=3 A，U1′=6 V、U2′=6 V；根据欧姆定律和串联电路的电压特点可得电源电压：即：，解得：R=1 Ω，则；所以电路消粍的总功率最大值，C符合题意.D、滑片在a点时，10 s内电阻R消耗的电能：，D不符合题意.故答案为：C.【分析】根据电路的连接和滑片移动情况，判断电表的变化，利用电压、电流图像中的数据计算电阻和电功率.5．如图所示的电路中，电源电压保持不变，闭合开关s，将滑动变阻器滑片向左移动时（）A. 灯泡L1亮度不变、L2变亮B. 电流表示数不变，电压表示数变大C. 电流表示数变小，电压表示数不变D. 电流表、电压表示数均不变【答案】 B【解析】【解答】根据电路图判断是并联电路，滑片上连接电压表，所以滑片的移动不能改变电路中的电流或电压，但改变了电压表测量的范围，电压表测量的反应越大，电压表的示数越大，B符合题意，ACD不符合题意。
电压 电阻单元测试题(含答案)经典
电压电阻单元测试题(含答案)经典一、电压电阻选择题1．一节新干电池的电压为（）A. 1.5伏B. 3伏C. 24伏D. 220伏【答案】 A【解析】【解答】解：一节干电池的电压为1.5V，故A正确、BCD错误．故选A．【分析】根据一节干电池的电压进行解答．2．如图所示，当开关S闭合后，电压表V2示数为10 V，电压表V1示数为8 V，若电源电压为15 V，则灯L2两端电压为（）A. 2 VB. 3 VC. 5 VD. 7 V【答案】 B【解析】【解答】根据电路图，电压表V1测量L1和L2，电压表V2测量L2和L3，则L3的电压为15V-10V=5V，L2的电压为8V-5V=3V，B符合题意。
故答案为：B.【分析】根据串联电路中总电压等于各用电器电压之和计算各用电器的电压。
3．下图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是（）A. 测量小灯泡发光时的电功率B. 测量小灯泡发光时的电阻C. 研究小灯泡的亮度与其两端电压大小的关系D. 验证欧姆定律【答案】 D【解析】【解答】解：A、测量小灯泡发光时的电功率，故A不符合题意；B、测量小灯泡发光时的电阻，故B不符合题意；C、研究小灯泡的亮度与其两端电压大小的关系，故C不符合题意；D、验证电流与电压的关系用保证电阻不变，故D符合题意。
故选D。
【分析】（1）测量小灯泡发光时的电功率、测量小灯泡发光时的电阻的电路图及物理量是相同的，知识原理不同；测量小灯泡发光时的电功率的原理：P=UI，测量小灯泡发光时的电阻的原理：I=;（2）研究小灯泡的亮度与其两端电压大小的关系：当灯泡的两端电压增大时其亮度增大。
（3）验证欧姆定律采用控制变量法：①验证电流与电压的关系用保证电阻不变，②验证电流与电阻的关系用保证电压不变。
4．如图所示，开关S闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现U AC=3.0V，U AB=0V，U BC=3.0V．则电路故障可能是（）A. 灯 L 断路B. 开关S 断路C. 滑动变阻器R短路D. 灯L短路或滑动变阻器R 断路【答案】D【解析】【解答】解：串联电路中电灯不亮，则可能是某处断路或电灯短路，用电压表测检测电路故障，断路位置为电源电压，电路完好的示数为零；由题意可知，U AC=3.0V，故A点与电源正极相连、C点与电源负极相连；U AB=0V，如果灯泡短路，则AB两点间电压为零；U BC=3.0V，说明c点与电源负极相连，B点通过灯泡、电阻、开关与电源正极相连，故BC 间发生断路，即变阻器R断路；故电路故障为灯L短路或滑动变阻器R断路．故选D．【分析】在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通．5．下列关于导体电阻的说法中，正确的是（）A. 粗导线的电阻一定比细导线的电阻小B. 导体中没有电流通过，导体就没有电阻C. 一根金属丝被均匀拉长后，它的电阻变大D. 电阻是导体本身的一种性质，任何情况下导体的电阻都不可能为零【答案】 C【解析】【解答】解：A、导体的电阻与导体的材料、长度和横截面积有关，只比较导线的粗细无法确定电阻的大小，A不符合题意；B、电阻是导体对电流的阻碍作用，是导体本身的一种属性；其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关，B不符合题意；C、金属丝被均匀拉长后，长度变长，横截面积变小，电阻变大，C符合题意；D、电阻是导体的一种属性，其大小除与导体的材料、长度、横截面积有关外，还受温度影响，当温度足够低时，电阻会变为零，成为超导体，D不符合题意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压电阻测试题
一、选择题
1、同学们在学习了电压知识后，对电压有各自不同的认识，下列说法中不正确的
（）
A 、电源是提供电压的装置；
B 、电路中有电流就一定有电压；
C 、电路中有电压就一定有电流；
D 、电压是电路中形成电流的原因。
2. 通常情况下，下列各组材料中都是导体的是：（）
A. 金属、玻璃、大地
B. 塑料、陶瓷、油
C. 人体、大地、酸碱盐的水溶液
D. 橡胶、空气、铁丝
3．以下分组正确的是（）
A ．橡胶、陶瓷、人体是绝缘体
B ．橡胶、陶瓷、大地是绝缘体
C ．大地、陶瓷、人体是导体
D ．大地、铜、人体是导体
4. 通常情况下，下列物体属于导体的是（）
A ．木制的凳子
B ．铅笔芯
C ．玻璃棒
D ．橡胶棒
5、关于电流表和电压表的使用, 下列说法错误的是―――――――――
(
A 、如不能估计被测电压、电流的大小, 可取电表的任意两个接线柱进行试触
B 、电压表可直接测量电源电压, 而电流表不能直接接在电源两极间
C 、测量前都必须选择合适的量程
D 、都必须使电流从“+”接线柱流进电表, 从“-”接线柱流出
6. 分析复杂的电路中各用电器的连接关系时，为了将电路简化，通常先把电路中
的电流表和电压表进行简单化处理，正确的处理方式是（）
A 、把电压表看成是断路 B、把电流表看成是一个大电阻
C 、把电流表看成是断路 D、把电压表看成是一段导线
7．用电压表较为准确的测量一节干电池电压时，正确的方法是（）
A 、干电池的两极接在电压表的“+”、“15” 接线柱上
B 、干电池的两极接在电压表的“+”、“3” 接线柱上
C 、以上两种接法相同
D 、以上两种接法都不行
8．一根导线的电阻为R ，要使这根导线连入电路的电阻变小，下列方法正确的是
（）
A 、减小导线两端的电压
B 、增大导线中的电流
C 、将导线对折后连入电路
D 、将导线拉长后连入电路 9．如图1所示，当变阻器的滑片P 向右移动使得
电路中电流变小，电路的E 、F 点与滑动变阻器接线柱的连接情况正确的是（） A ．E 接A ，F 接B B ．E 接A ，F 接D C ．E 接C ，F 接B D ．E 接C ，F 接D
10．长度相等的两根铝导线，若甲的横截面积为20mm 2, 乙的横截面积是
30mm 2，则（） A．甲的电阻大 B．甲、乙的电阻相等 C．乙的电阻大D ．无法判断 11．关于电阻的说法正确的是（） A ．导体两端的电压增大时，导体中电流和这段导体的电阻都增大 B ．导体中的电流减小时，该导体的电阻增大 C ．当电压为0时，导体的电阻也为0 D ．导体的电阻大小与加在它两端的电压和通过它的
电流无关 12．如图3所示，a 、b 、c 表示的是电压表或电流表，当K 1、K 2都闭合时，电路正常工作，下列正确说法是（） A ．a 、b 、c 都是电流表 B ．a 、
b 、
c 都是电压表 C ．b 、c 是电流表，而a 是电压表 D ．a 、b 是电压表，而c 是电流表 13如图3所示的电的电路中，当K 闭合时，使L 1、L 2串联，甲、乙、丙三只电表依次是（） A ．电流表，电流表，电压表 B ．电压表，电流表，电压表C ．电压表，电流表，电流表 D ．电流表，电压表，电流表 14图所示，将电压表分别接在AB 、BC 、AC 三处，当开关S 闭合时，电压表的示数（） A 、在AB 最大 B 、在BC 最大 C 、在AC 最大 D 、在三处一样大 15图所示为测定电阻的电路图。
如果某同学在操作中两电表的量程选择正确，但不慎将两电表的位置对调了一下，则开关闭合后（） A. 电流表、电压表均损坏 B.电流表损坏 C. 电压表损坏D.电流表、电压表都不损坏 16图所示的电路图中，能用电压表正确测出灯L 1两端电压的是――― （
〕
图
9
17如图4所示的电路中，已知电源电压为6V ，且保持不变，当开关S 闭合后，发现只有一只灯泡发光，电压表的示数为6V ，存在这一现象的原因可能是（） A ．灯L 1短路 B ．灯L 2短路 C ．灯L 1断路 D ．灯L 2断路
18．某同学利用图5所示电路测量小灯泡的电阻。
开关闭合后小灯泡发光，两表都有示数。
在实验过程中小灯泡突然熄灭，电压表示数变大，电流表示数几乎为零。
请判断出现该现象的可能原因（）
A ．灯泡被短路
B ．开关被断开
C ．灯丝被烧断
D ．滑动变阻器被烧断
19如图6所示电路，电流表的量程较大，闭合开关后发现电流表指针没有偏转。
某同学拿一根导线去查找电路故障．他将导线并接在bc 、ed 两端时，电流表指针仍没有偏转，将导线并接在ab 两端时，发现电流表指针发生了偏转，由此可知电路故障可能是（）
A ．e 点短路 B．R 1断路 C．电流表短路 D．R 2断路二、填空题
20．用双手同时分别触摸一节干电池的正负极，加在人体上的电压是
_____V；家
庭电路中火线和地线间的电压是_______V；经验证明，只有_______V的电压对人才是安全的
21. 导电性能来说，金属的导电性能一般比非金属________（选填“强”或“弱”）；
有些元素如硅、锗等的导电性能介于金属和非金属之间，被称作_________。
某些物质在温度极低时，电阻会变成零，这就是________现象。
22如图11所示，当电压表接“－3”接线柱时，甲的读数是_________V，当电压表接
“－ 15”接线柱时，乙的读数是_________V. 23成下列单位换算：
100mA ＝_________A；00M Ω＝________Ω； 24导体电阻的大小决定于导体本身的材
料、、横截面积以及温度，导体的电阻是导体本身的一种。
25动变阻器是靠改变电阻线在电路中的______来改变电阻，从而改变电路中的
______
26灯泡两端的电压大小可以用测量，使用时，必须将其联在待测电路两端，由三节干电池串联起来作电源，则应选用（选填“0~3V”或“0~15V”）的量程来测电池组的电压。
27. 一根粗细均匀的细铁丝对折起来，电阻将，若剪去一半，剩余部分的电阻将（填“变大”、“变小”或“不变“）
三、实验题
28同学在探究导体电阻大小与哪些因素有关的试验中，采用了“控制变量”的方
⑵要探究导体电阻大小与橫截面积是否有关，应选用_________两根导体；⑶要探究导体电阻大小与材料是否有关，应选用_________两根导体；
29图9中，要求用电流表测量灯泡L 2中的电流(0.3A，电压表测量灯泡 L 1的电压， L 1、 L 2并联，变阻器调节L 1的亮度（要求滑片向右灯变亮），开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来。
1. 在连接电路过程中，开关应）
2. 实验开始前，滑片P 应移到（选填“A ”或“B ”）。
