平法施工图概述
为了确保施工人员准确无误地按平法施工图进行施工,在具体 工程的结构设计总说明中必须写明以下与平法施工图密切相关 的内容。
•注明所选用的平法标准图的图集号(如03G101-1) 以免图集升版后在施工中用错版本。 •写明混凝土结构的使用年限。 •当有抗震设防要求时,应写明抗震设防烈度及结构 抗震等级,以明确选用相应抗震等级的标准构造图。
7 结构施工图
平法施工图概述 按平法设计绘制的施工图,一般是由各类 结构构件的平法施工图和标准构造详图两 大部分构成。
7 结构施工图
平法施工图概述
在平面图上表示各构件尺寸和配筋的方式有三 种:
平面注写方式 ………………. 标注梁 列表注写方式 ………………. 标注柱和剪力墙 截面注写方式 ………………. 标注柱和梁
梁类型
代号 序号 跨数及是否带有悬挑
楼层框架梁 屋面框架梁
框支梁 非框架梁
悬挑梁 井字梁
KL WKL KZL
L XL JZL
XX (XX)、 (XXA)或(XXB) XX (XX)、 (XXA)或(XXB) XX (XX)、 (XXA)或(XXB) XX (XX)、 (XXA)或(XXB) XX (XX)、 (XXA)或(XXB) XX (XX)、 (XXA)或(XXB)
•梁下部纵筋
7 结构施工图
平面注写方式练习:
根据平法施工图绘制 1-1、2-2 、3-3、 4-4 截面图
7 结构施工图
7 结构施工图
7 结构施工图
用传统表达方式画出的一根两跨钢筋混凝土连续梁的配筋图
图7.12 两跨连续梁配筋详图
7 结构施工图
如采用平面注写方式表达图7.12所示的两跨连续梁,可在该梁的平 面布置图上标注,如图7.13所示,梁的平面注写包括集中标注和原 位标注两部分。

梁平法施工图(共4张PPT)

梁平法施工图(共4张PPT)
图所示,原位标注Ø8@100(2)优于集中标注Ø8@100/200(2)。
第2页,共4页。

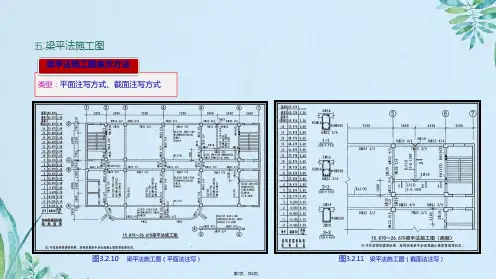

图3.2.10 梁平法施工图(平面法注写)

五.梁平法施工图
梁平法施工图表示方法——截面注写方式
截截面面注 注写写方方式式截,,是是面在在注梁梁写平平面面方布布式置置,图图上上是,,在分分梁别别对对平不不面同同布编编号号置的的图梁梁上各各选选,一一分根根别用用剖剖对面面不号号引引出出配配筋筋图图,,并并在在其 其上上注注写写截截面面尺尺寸寸和和配配筋筋等等具具体体数数值值的的方方式式来来表表达达梁梁平平法法施施工工图图。。 梁下部纵筋注同写为编6号25的2梁/4,各表选示上一一根排用纵筋剖为面号引出配筋图,并在 1截21面25梁注+2平写法2方2施式,工其 达,表图是示上 梁(在梁注 平截梁支面写 法平座法面上截 施注布部面 工写置有)尺 图图四上根寸 。,纵和分向配别钢对筋筋不,等同具编号体的数梁值各选的一方根式用剖来面表号引出配筋图,并在其上注写截面尺寸和配筋等具体数值的方式来表达梁平法施工图。
2 25+2 22,表示梁支座上部有四根纵向钢筋 , ⑦ 2 25放在角部,2 22放在中部;
梁支座上部纵筋注写为6 25 4/2,表示上一排纵筋
⑧ 为4 25,下一排纵筋为2 25;
梁下部纵筋注写为6 25 2/4,表示上一排纵筋为
⑨ 2 25,下一排纵筋为4 25,全部伸入支座。
第4页,共4页。
径Ø8,加密区间距10 2 25,表 示梁的上部配置2根直径为25的通长钢
筋HRB400;

G4 Ø10,表示梁的两个侧面共配置4 Ø10的纵向 构造钢筋,每侧各配置2 Ø10;
-0.01,表示该梁顶面标高相对于某结构楼层的楼 ⑥ 面标高低0.01m。

混凝土结构施工图平面整体表示方法学习

混凝土结构施工图平面整体表示方法学习

混凝土结构施工图平面整体表示方法(简称平法)是把结构构件的尺寸和钢筋等,按照平面整体表示方法制图规则,整体直接表达在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图的方法。

一、结构施工图的识读方法及步骤结构施工图包括结构设计总说明、结构平面图和构件详图。

1.基础施工图的识读步骤1)看图名、比例。

图名常用1—1断面、2—2断面……或用基础代号表示。

读图时先用基础详图的名字(1—1或2—2等)去对应基础平面的位置,了解这是哪一道基础上的断面;2)看基础断面图中轴线及其编号。

如果该基础断面适用于多道基础的断面,则轴线的圆圈内可不予编号;3)看基础断面各部分详细尺寸和室内外底面、基础底面的标高。

如基础厚度、大放脚的尺寸、基础的底宽尺寸以及它们与轴线的相对位置尺寸。

从基础底面标高可了解基础的埋置深度;4)看基础断面图中基础梁的高、宽或标高及配筋;5)看施工说明等。

了解对基础的施工要求。

2.柱平法施工图的识读步骤1)查看图名、比例;2)校核轴线编号及其间距尺寸,要求必须与建筑平面图、基础平面图保持一致;3)与建筑图配合,明确各柱的编号、数量及位置;4)阅读结构设计总说明或有关说明,明确柱的混凝土强度等级;5)根据各柱的编号,查阅图中截面标注或柱表,明确柱的标高、截面尺寸和配筋情况。

再根据抗震等级、设计要求和标准构造详图,确定纵向钢筋和箍筋的构造要求(如纵向钢筋连接的方式、位置和搭接长度、弯折要求、柱头锚固要求、箍筋加密区的范围)。

3.剪力墙平法施工图的识读步骤1)查看图名、比例;2)首先校核轴线编号及其间距尺寸,要求必须与建筑图、基础平面图保持一致;3)与建筑图配合,明确各段剪力墙的暗柱和端柱的编号、数量及位置、墙身的编号和长度、洞口的定位尺寸;4)阅读结构设计总说明或有关说明,明确剪力墙的混凝土强度等级;5)所有洞口的上方必须设置连梁,如剪力墙洞口编号,连梁的编号应与剪力墙洞口编号相对应。

平法标注图解

平法标注图解
若梁上部仅有架立筋无通长钢筋,则全部写入括号内。当 梁的上部纵向钢筋和下部纵向钢筋均为通长筋,且多数跨配筋 相同,此时可将标注写在梁的下侧,并用分号“;”隔开。表 示梁上部为3Φ 22通长筋,梁下部为4Φ 25通长筋。
④梁侧钢筋的标注规则。 梁侧钢筋分为构造配筋和受扭纵筋。当梁的腹板高度 ≥450mm时,就需要配置构造梁侧钢筋,构造钢筋用大写字 母G打头,接着标注梁两侧的总配筋量,且对称配置。例如 G4φ 12,表示在梁的每侧各配2φ 12构造钢筋。 受 扭 纵 筋 用 N 打 头 。 例 如 N6φ 18 , 表 示 梁 的 每 侧 配 置 3φ 18的纵向受扭钢筋。 ⑤梁顶高差的标柱规则 梁顶高差是指梁顶与相应的结构层的高度差值,当梁顶 与相应的结构层标高一致时,则不标此项,若梁顶与结
(梁净长)1/3 (梁净长)1/4
250 6 22 4/2
2 16 10-200(2)
A
KL4(3A)250*700
2 22 8-100/200(2)
(梁净长)1/3
(梁净长)1/4
(梁净长)1/3 (梁净长)1/4
6900 6 22 2/4
250 6 22 4/2
1800 150 150 6 22 4/2
1、平法施工图的表达方式与特点 平法的优点是图面简洁、清楚、直观性 强,图纸数量少,设计和施工人员都很欢迎。 为了保证按平法设计的结构施工图实现全国 统一,建设部已将平法的制图规则纳入国家 建筑标准设计图集——《混凝土结构施工图 平面整体表示方法制图规则和构造详图》 (GJBT-518 03G101-1)。
时,则将该项数值进行原位标柱,施工时 原位标柱取值优先。
平面注写方式是在梁的平面布置图上, 将不同编号的梁各选一根,在其上直接注明梁 代号、断面尺寸B×H(宽×高)和配筋数值。 当某跨断面尺寸或箍筋与基本值不同时,则将 其特殊值从所在跨中引出另注。

有梁楼盖板平法施工图(PPT75张)

有梁楼盖板平法施工图(PPT75张)

一、无梁楼盖平法施工图的表示方法
无梁楼盖平法施工图是指在楼面板和屋面板 b )当同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相联,注写时将角部纵筋写在前面。 布置图上采用平面注写的表达方式。 X向贯通纵筋以X打头,Y向贯通纵筋以Y打头,两向贯通纵筋配置相同时以X&Y打头;
(4)暗梁上部通长筋或架立筋 高兴的是,“大小姐、公子哥”的我们在老师的带领下经受住了考验,大家工作都很认真、积极!工作的同时也让我们锻炼了自己、认
2.暗梁集中标注包括暗梁编号、暗梁截面尺寸 (箍筋外皮宽度× 板厚)、暗梁箍筋、暗梁上部 通长筋或架立筋四部分内容。
(1)暗梁编号
四、暗梁的表示方法
(2)暗梁梁截面尺寸:用b×h (箍筋外皮宽 度× 板厚)表示; (3)暗梁箍筋
暗梁箍筋,包括钢筋级别、直径、加密区与非加 密区间距及肢数。箍筋加密区与非加密区的不同间 距及肢数需用斜线“/”分隔;当梁箍筋为同一种间 距及肢数时,则不需用斜线;当加密区与非加密区 的箍筋肢数相同时,则将肢数注写一次;箍筋肢数 应写在括号内。
二、板带集中标注
集中标注应在板带贯通纵筋配置相同跨的第 一跨注写。相同编号的板带可选择其一做集中标 准,其他仅注写板带编号。
板带集中标注的具体内容为:板带编号、板带 厚及板带宽和贯通钢筋。 1.板带编号
二、板带集中标注 2.板带厚度及板带宽度
3.贯通纵筋
板带集中标注举例
三、板带支座原位标注
1.板带支座原味标注的内容为:板带支座上 部非贯通钢筋。
当贯通钢筋采用两种规格的钢筋“隔一布一 1.4 备注说”明 时,表达为Φxx/ yy@ × × ×,表示直径
47、原来那么深的爱恋,也有烟消云散的那天。
为xx的钢筋和直径为yy的钢筋二者之间的间 三、营销组织不健全

梁.墙.柱平法施工图

梁.墙.柱平法施工图

9.5 平法施工图9.5。

1概述1.平法施工图表示方法的产生随着国民经济的发展和建筑设计标准化水平的提高,近年来各设计单位采用了一些较为简便的图示方法,为了规范各地的图示方法,中华人民共和国建设部于2003年1月20日下发通知,批准《混凝土结构施工图平面整体表示方法制图规则和构造样图》作为国家建筑标准设计图集(简称“平法”图集),图集号为03 GlOl一1,于2003年2月15日执行。

2。

平法表示方法与传统表示方法的区别把结构构件的尺寸和配筋等,按照平面整体表示方法的制图规则,整体直接地表示在各类构件的结构布置平面图上,再与标准构造详图配合,就构成了一套新型完整的结构设计表示方法。

改变了传统的那种将构件(柱、剪力墙、梁)从结构平面布置图中索引出来,再逐个绘制模板详图和配筋详图的繁琐方法。

平法适用的结构构件为柱、剪力墙、梁三种。

内容包括两大部分,即平面整体表示图和标准构造详图。

在平面布置图上表示各种构件尺寸和配筋方式。

表示方法分平面注写方式、列表注写方式和截面注写方式三种。

3。

常用构件代号在平法表示中,各种构件必须标明构件的代号,除表9-1中常用的构件代号外,又增加了在平法施工图中的常用构件代号,见表9—5:表9—5平法施工图的常用构件代号下面分别介绍柱、剪力墙、梁的平法施工图的绘制与阅读9。

5.2 柱平法施工图柱平法施工图的绘制是在柱平面布置图上采用列表注写方式或截面注写方式表达。

图9-19为柱平法施工图列表注写方式,图9—20为柱平法施工图截面注写方式。

它们的优点是省去了柱的竖、横剖面详图,缺点是增加了读图的难度.1。

柱平法施工图列表注写方式(1)柱平法施工图列表注写方式的主要内容柱平法施工图列表注写方式,包括平面图、柱断面图类型、柱表、结构层楼面标高及结构层高等内容,如图9-19所示。

图9—19柱平法施工图列表注写方式示例①平面图平面图表明定位轴线、柱的代号、形状及与轴线的关系。

如图中定位轴线的表示方法同建筑施工图.柱的代号为KZl,LZl等。

梁平法施工图钢筋表示法

梁平法施工图钢筋表示法

梁平法施工图钢筋表示法一、箍筋表示方法:⑴φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。

二、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

三、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。

⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。

四、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。

五、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。

⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。

⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋,上排筋为5根。

剪力墙平法施工图的表示方法

剪力墙平法施工图的表示方法

剪力墙平法施工图的表示方法剪力墙平法施工图系在剪力墙平面布置图上采用列表注写的方式或截面注写方式表达剪力墙平面布置图可采用适当比例单独绘制,也可与柱或梁平面布置图合并绘制。

当剪力墙复杂或采用截面注写方式时,应按标准层分别绘制剪力墙平面布置图。

在剪力墙平法施工图中,应按本规则第的规定注明各结构层的楼面标高、结构层高及相应的结构层号,尚应注明上部结构嵌固部位位置对于轴线未居中的剪力墙包括端柱),应标注其偏心定位尺寸。

列表注写方式为表达清楚、简便,剪力墙可视为由剪力墙柱、剪力墙身和剪力墙梁三类构件组成列表注写方式,系分别在剪力墙柱表、剪力墙身表和剪力墙梁表中,对于剪力墙平面布置图上的编号,用绘制截面配筋图并注释集合尺寸与配筋具体数值的方式,来表达剪力墙平法施工图(见本图集)编号规定:将剪力墙按剪力墙柱、剪力墙身、剪力墙梁(简称为墙柱、墙身、墙梁)三类构件分别编号墙柱编号。

由墙柱类型代号和序号组成。

表达形式应符合表的规定墙柱编号墙柱类型代号序号约束边缘构件构件边缘构件非边缘构件扶壁柱约束边缘构件包括约束边缘暗柱、约束边缘端柱、约束边缘翼柱、约束边缘转角墙四种(见图),构造边缘构件包括边缘暗柱。

构造边缘端柱、构造边缘翼墙、构造边缘转角墙四种为了规范使用建筑结构施工图平面整体设计方法,保证按平法设计绘制的结构施工图实现全国统一,确保设计、施工质量,特制定本制图规则。

本图集制图规则适用于基础顶面以上各种现浇混凝土结构的框架、剪力墙、梁、板等构件的结构施工图设计,楼板部分也适用于砌体结构当采用本制图规则时,除遵守本图集有关规定外,还应符合国家现行有关标注。

,按平法设计绘制的施工图,一般是由各类结构构件的平法施工图和标准构造详图两大部分构成,但对于复杂的工业与民用建筑,尚需增加模版。

开洞和预埋件等平面图。

只有在特殊情况下才需增加剖面配筋图按平法施工图时,必须根据具体工程设计,按照各类构件的平法制图规则,在按结构(标准)层绘制的平面布置图上直接表示各构件的尺寸。

混凝土结构施工图平面整体表示方法

混凝土结构施工图平面整体表示方法

--------------------------------------------------------------------------------混凝土结构施工图平面整体表示方法平面整体表示法简称平法,这种所谓"平法"的表达方式,是将结构构件的尺寸和配筋,按照平面整体表示法的制图规则,直接表示在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图。

平法改变了传统的那种将构件从结构平面图中索引出来,再逐个绘制配筋详图的繁琐表示方法。

一、平法制图的适用范围与表达方法平法制图适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图。

在平面布置图上,表示各构件尺寸和配筋的方式分为:平面注写方式、列表注写方式、截面注写方式三类。

针对现浇混凝土结构中柱、剪力墙和梁构件,分别有: 柱平法施工图、剪力墙平法施工图、梁平法施工图三类。

三、梁平法施工图制图规则梁平法施工图是将梁按照一定规律写代号,并将各种代号的梁的配筋直径、数量、位置和代号写在梁平面布置图上。

表达方法有平面注写方式和截面注写方式表达。

(一)平面注写方式平面注写方式系在梁平面布置图上, 分别在不同编号的梁中各选一根梁, 在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。

平面注写包括集中标注与原位标注。

集中标注表达梁的通用数值, 原位标注表达梁的特殊数值。

当集中标注中的某数值不适用于梁的某部位时, 则将该项数值原位标注, 施工时,原位标注取值优先。

1.集中标注(1)梁编号:类型代号、序号、跨数、有无悬挑代号。

参考下表(2)梁截面尺寸。

当为等截面梁时, 用b×h表示;当为加腋梁时,用b×h Y CI ×C2 表示, 其中C1为腋长, C2为腋高(见下左图);当有悬挑梁且根部和端部的高度不同时,用斜线分隔根部与端部的高度值。

即为b×h1/h2(见下右图)。

平法标注的规范和方法

平法标注的规范和方法
圆柱……用圆柱直径数字前加d表达。
( D=b1+b2=h1+h2)
4、注写柱纵筋:当纵筋直径相同、各边根数相同步,将纵筋注写在“全部纵筋”一栏中;除此之外,柱纵筋分角筋、截面b边中部筋和h边中部筋三项分别注写。
5、 注写箍筋类型号及箍筋肢数 。
6、注写柱箍筋,涉及钢筋级别、直径与间距。
(5 ) 梁侧面纵向构造钢筋
或受扭钢筋配置
G 4 Ф12,表达梁旳两个侧面共配置4 Ф12旳纵向构造钢筋,每侧各配置2Ф12。 N 6 φ22,表达表达梁旳两个侧面共配置 6 φ22旳受扭纵向钢筋,每侧各配置3φ22 。
(6) 梁顶面标高高差
当某梁旳梁顶面高于所在构造层旳楼面标高时,其标高高差为正值,反之为负值。 例如:某构造层旳楼面标高为44.950m当某梁旳梁顶面标高高差注写为(-0.050)时,即表白该梁顶面标高为44.900m。
混凝土构造施工图
平面整体表达措施 制图规则03G101-1
平法概述
建筑构造施工图平面整体设计措施(简称平法)对我国目前混凝土构造施工图旳设计表达措施作了重大改革,被国家科委和建设部列为科技成果要点推广项目。
平法旳体现形式,是把构造构件旳尺寸和配筋等,按照平面整体表达措施制图规则,整体直接体现在各类构件旳构造平面布置图上,再与原则构造详图相配合,即构成一套新型完整旳构造设计。
柱表注写内容
1、注写柱编号,编号由代号和序号构成。
2、注写各段柱旳起止标高,至柱根部往上以变截面位置或截面未变但配筋变化处为界分段注写。
3、截面尺寸:
矩形柱……注写截面尺寸b ×h及与轴线关系旳几何参数代号b1、b2和h1、h2旳详细数值,需相应于各段柱分别注写。
(b=b1+b2,h=h1+h2)

平法施工图

平法施工图

• G2φ12
—— 构造钢筋根数、直径。
• (-0.05) —— 梁顶标高与结构层标高的差值,

负号表示低于结构层标高。
图13.2.9 集中注写的形式
②箍筋的标柱规则
当箍筋分为加密区和非加密区时,用斜线“/” 分隔,肢数写在括号内。当抗震结构中的框架梁 采用不同的箍筋间距和肢数时,也可用斜线“/” 将其分隔开表示。
结构层标高和结构层高
柱编号 截面尺寸 纵筋及箍筋
c2为腋高。
当有悬挑梁且根部和端部不同时,用斜线分割根部
与端部的高度值,即b×h1/h2。
————————————
• KL-1(3)300×600 — 梁编号(跨数)截面宽×高。
• φ8@100/200(2) — 箍筋直径、加密区间距/非加密

区间距(箍筋肢数)。
• 2Φ25
—— 通长筋根数、直径。
③梁上部通长筋和架立筋的标注规则
在梁上部既有通长钢筋又有架立筋时,用“+”号相联标注,并将通长 筋写在“+”号前面,架立筋写在“+”号后面并加括号。例如,当梁配 置四肢箍时, 用2φ22+(2φ12)表示,其中2φ22为通长筋,(2φ12) 为架立钢筋。 若梁上部仅有架立筋无通长钢筋,则全部写入括号内。 当梁的上部纵向钢筋和下部纵向钢筋均为通长筋,且多数跨配筋相同, 此时可将标准写在梁的下侧,并用分号“;”隔开。
②梁下部纵向钢筋 当梁下部纵向钢筋多于一排时,用“/”号将各排纵
向钢筋自下而上分开。 例如梁下部注写为6φ25 (2/4)表示梁下部纵向钢筋为两排,上排为2φ25, 下排为4φ25,全部钢筋伸入支座。
当梁上部和下部均为通长钢筋,而在集中标注时已经 注明,则不需在梁下部重复做原位标注。

剪力墙平法施工图的表示方法

剪力墙平法施工图的表示方法

剪力墙的平法表示分为截面注写方式和列表注写方式,采用这两种表示方法均在平面布置图上进行。

(1)构件的编号规则剪力墙构件的编号规则见表附.2.6。

(2)截面注写方式1)洞口的表示方法①在剪力墙平面布置图上绘制洞口示意,并标注洞口中心的定位尺寸。

②在洞口中心引注洞口编号、洞口几何尺寸、洞口中心相对标高、洞口每边的补强钢筋。

洞口几何尺寸标注规则:矩形洞口为宽×高(b×h); 圆形洞口为洞口直径。

洞口中心相对标高是指相对于结构层楼(地)面标高至洞口中心的高度。

洞口中心高于楼(地)面时为正值,低于结构层楼(地)面时为负值。

洞口每边的补强钢筋按以下规则表示:(1)当矩形洞口的宽、高均不大于800mm时,如果设置构造补强纵筋,即洞口每边加筋≥2φ12且不小于同向被切断钢筋总面积的50%时,可以不标注。

当不符合以上条件时,应注写洞口每边补强钢筋的数值。

例如:JD2 400×300 3.10 3φ16表示2号矩形洞口;宽400mm高300mm ;洞口至楼面3.1 m;洞口四边每边补强钢筋为3φ16。

(2)当矩形洞口的宽>800 mm时,在洞口上下需设置补强暗梁,此时应注写暗梁的纵筋与箍筋(补强暗梁的梁高一律定为400mm,若梁高不是400 mm应另行标注);当洞口上下为剪力墙的连梁时此项免标;洞口竖向两侧按边缘构件配筋,此项不标注。

例如:JD5 1800×2100 1.80 6φ20φ8@150表示5号矩形洞口,洞宽1800 mm洞高2100mm,洞口中心距结构层1.8 m,洞上下设补强暗梁,暗梁的纵筋为6φ20,箍筋为φ8@150。

(3)当圆形洞口直径≤300 mm时需注写圆洞四边的补强钢筋,(4)当洞口直径300 mm<D<800 mm时,其加强钢筋按照外切正六边形的边角布置,此时,注写六边形中一边的补墙钢筋的具体数值。

例如:YD3 400 1.00 2φ14表示3号圆形洞口,直径为400 mm,洞中心距结构层1 m,洞口加强钢筋呈外切正六边形布置,每一边为2φ14。

11G101-3平法标注解读

11G101-3平法标注解读

例: φ 10100/200(4),表示箍筋为I级钢筋,直径为10,梁端加密区间距为100,跨中非加密区间距 为200,均为四肢箍。
第二章条形基础平法识图
2)采用两种箍筋时用“/”分隔不同箍筋,按照从梁两端向跨中的顺序注写。第1段箍筋 前面加注箍筋道数
例:8φ 10100/φ 10200(4),表示箍筋为I级钢筋,直径为10,从梁两端向跨中设置8道间距为 100的;跨中间距为200,均为四肢箍.
板区划分条件
板厚相同、基础平板底部与顶部贯通纵筋 配置相同的区域为同一板区
第三章梁板式筏形基础平法识图
(二)集中标注规定: (1)注写平板的编号。 (2)注写基础平板的截面尺寸。
注写h=XXX表示板厚。 (3)注写基础平板的底部与顶部贯通纵筋及其总长度。
先注写X向底部(B打头)贯通纵筋与顶部(T打头)贯 通纵筋及纵向长度范围;再注写Y向底部(B打头)贯通纵 筋与顶部(T打头)贯通纵筋及纵向长度范围。
5)加腋梁加腋部位钢筋,需在设置加腋的支座处以Y打 头注写在括号内。
第三章梁板式筏形基础平法识图
三、梁板式筏形基础平板LPB的平面注写
(一)梁板式筏形基础底板筋的标注 板底部与顶部贯通纵筋的集中标注 板底部附加非贯通纵筋的原位标注
引注位置
集中标注
应在所表达的板区双向均为第一跨(X与Y 双向首跨)的板上引出(图面从左至右为 X向,从下到上为Y向)
2)当同排纵筋有两种直径时,用加号“+”将两种直径的纵 筋相联。
第三章梁板式筏形基础平法识图
3)当梁中间支座两边的底部纵筋配置不同时,需在支座 两边分别标注;当梁中间支座两边的底部纵筋相同时,可仅 在支座的一边标注配筋值。
4)当梁端(支座)区域的底部全部纵筋与集中注写过的 贯通纵筋相同时,可不再重复做原位标注。

6.4.2梁平法施工图的表示方法

6.4.2梁平法施工图的表示方法

结构施工图钢筋混凝土结构构件平面整体表示法——梁平法施工图的表示方法平面注写方式:是在梁平面布置图上,分别在不同编号的梁中各选一根梁,在其上直接注写截面尺寸和配筋的具体数值。

平面注写原位标注(特殊数值)集中标注(通用数值)梁平法施工图的表示法梁平法施工图——在梁平面布置图上采用平面注写方式或截面注写方式表达的梁的配筋图。

梁集中标注的内容:(1)梁编号(必注值);(2)梁截面尺寸(必注值);(3)梁箍筋(必注值);(4)梁上部通长筋或架立筋配置(必注值);(5)梁侧面纵向构造钢筋或受扭钢筋配置(必注值);(6)梁顶面标高高差(选注值)。

梁编号:由梁类型代号、序号、跨数及有无悬挑代号几项组成,并应符合下表的规定梁编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL xx(xx)、(xxA)或(xxB)屋面框架梁WKL xx(xx)、(xxA)或(xxB)框支梁KZL xx(xx)、(xxA)或(xxB)非框架梁L xx(xx)、(xxA)或(xxB)悬挑梁XL xx井字梁JZL xx(xx)、(xxA)或(xxB)注:(xxA)为一端有悬挑,(xxB)为两端有悬挑,悬挑不计入跨数。

例如:KL7(5A)表示第7号框架梁,5跨,一端有悬挑;L9(7B)表示第9号非框架梁,7跨,两端有悬挑。

有缘学习更多驾卫星ygd3076或关注桃报:奉献教育(店铺)悬挑梁不等高截面注写示意表示第四号框架梁,3跨,有一段悬挑梁表示梁的截面尺寸为250×700表示梁的箍筋为HPB300级钢筋(热轧光圆钢筋),直径为10mm,加密区间距为100mm,非加密区间距为200mm,均为两肢箍表示梁上部配置2根直径为22mm HRB400(热轧带肋钢筋)为通长钢筋表示梁的两个侧面共配置4根直径为10mm HPB300级钢筋(热轧光圆钢筋)的纵向构造钢筋,每侧配置2根表示该梁顶面比楼面标高低0.1m有缘学习更多驾卫星ygd3076或关注桃报:奉献教育(店铺)梁原位标注的内容:(1)梁支座上部纵筋:该部位含通长筋在内的所有纵筋:当上部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。

6.4.1柱平法施工图的表示方法

6.4.1柱平法施工图的表示方法

结构施工图钢筋混凝土结构构件平面整体表示法——柱平法施工图的表示方法钢筋混凝土构件的平面整体表示法简称“平法”平法的基本概念:将结构构件的尺寸和配筋等要素,按照平面整体表示方法的制图规则,直接表达在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图。

在柱上施行的平法——柱平法在梁上施行的平法——梁平法不同构件的平法有不同的制图规则。

◆11G101—1《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、梁、板)》有缘学习更多驾卫星ygd3076或关注桃报:奉献教育(店铺)柱平法施工图的表示法柱平法施工图——在柱平面布置图上采用截面注写方式或列表注写方式表达的柱的配筋图。

特点:反应每一种编号柱的标高、柱的截面尺寸和钢筋的配置情况。

柱平法施工图的表示法柱平法施工图——在柱平面布置图上采用截面注写方式或列表注写方式表达的柱的配筋图。

在柱平面布置图上,在同一编号的柱中选择一个截面,直接在该截面图上注写尺寸和配筋的具体数值,来表达柱平法施工图。

列表注写在柱平面布置图上,分别在同一编号的柱中选择一个截面标注几何参数代号;在柱表中注写柱编号、柱段起止标高、几何尺寸与配筋的具体数值,并配以各种柱截面形状及其箍筋类型图的方式,来表达柱平法施工图。

截面注写特点:反应每一种编号柱的标高、柱的截面尺寸和钢筋的配置情况。

柱平法表达方式——截面注写方式;列表注写方式。

这两种绘图方式均需对柱按类型进行编号。

编号的含义见下表。

柱编号柱类型代号序号框架柱KZ xx框支柱KZZ xx芯柱XZ xx梁上柱LZ xx剪力墙上柱QZ xx以截面注写方式为例(1)注写柱编号(2)注写截面尺寸(3)标注柱截面与轴线的关系柱平法施工图的截面注写方式2. 柱平法施工图识读有缘学习更多驾卫星ygd3076或关注桃报:奉献教育(店铺)(1)图名(2)了解结构层楼面标高(3)定位轴线与柱的关系(4)柱的编号(5)柱的配筋2. 柱平法施工图识读柱平法施工图的截面注写方式•编号为KZ3的现浇钢筋混凝土柱截面注写的平面图•柱位于5轴和A轴的相交处•KZ3是框架柱的编号;650600是截面尺寸;•表示柱的纵向钢筋为24根,直径为22mm的HRB400钢筋;•表示柱的箍筋为HPB300钢筋,直径为10mm,加密区间距为100mm,非加密区间距为200mm ;谢谢!。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1梁平法施工图的表示方法
梁平面整体配筋图是在梁平面布置图上采用平面注写方式或截面注写方式表达框架梁的截面尺寸、配筋的一种方法。

下图为采用传统方法表示框架梁的详图。

下图是采用平面整体表示方法。

采用平法表示梁的施工图时,需要对梁进行分类与编号,其编号的方法应符合表附.2.2◆的规定。

(1)平面注写方式平面注写方式包括集中标柱与原位标注两部分。

集中标注——表达梁的通用数值。

原位标注——表达梁的特殊数值。

当集中标注的某项数值不适用于梁的某部位时,则将该项数值进行原位标柱,施工时原位标柱取值优先。

1)集中标注
集中标注的形式如图附.2.10◆所示。

①梁截面标准规则。

当梁为等截面时,用b×h表示。

当为加腋梁时用b×h Yc1×c2表示,其中c1为腋长,c2为腋高(下图)。

当有悬挑梁且根部和端部不同时,用斜线分割根部与端部的高度值,即b×h1/h2。

集中注写的形式KL-1(3)300×600—梁编号(跨数)截面宽×高。

φ8@100/200(2) —箍筋直径、加密区间距/非加密
区间距(箍筋肢数)。

2Φ25——通长筋根数、直径。

G2φ12 ——构造钢筋根数、直径。

(-0.05) ——梁顶标高与结构层标高的差值,
负号表示低于结构层标高。

②箍筋的标柱规则当箍筋分为加密区和非加密区时,用斜线“/”分隔,肢数写在括号内。

当抗震结构中的框架梁采用不同的箍筋间距和肢数时,也可用斜线“/”将其分隔开表示。

例如13φ8@150/200(4),表示梁的两端各有13个φ8箍筋,间距为150;梁跨中箍的间距为200,全部为4肢箍。

又如 13φ8@150(4)/150(2),表示梁两端各有13个φ8的4肢箍,间距150;梁跨中为φ8双肢箍箍筋间距为150。

③梁上部通长筋和架立筋的标注规则在梁上部既有通长钢筋又有架立筋时,用“+”号相联标柱,并将通长筋写在“+”号前面,架立筋写在“+”号后面并加括号。

例如,当梁配置四肢箍时, 用2φ22+(2φ12)表示,其中2φ22为通长筋,(2φ12)为架立钢筋。

若梁上部仅有架立筋无通长钢筋,则全部写入括号内。

当梁的上部纵向钢筋和下部纵向钢筋均为通长筋,且多数跨配筋相同,此时可将标准写在梁的下侧,并用分号“;”隔开。

图附.2.11表示梁上部为3Φ22通长筋,梁下部为4Φ25通长筋。

④梁侧钢筋的标注规则。

梁侧钢筋分为构造配筋和受扭纵筋。

当梁的腹板高度≥450mm时,就需要配置构造梁侧钢筋,构造钢筋用大写字母G打头,接着标注梁两侧的总配筋量,且对称配置。

例如G4φ12,表示在梁的每侧各配2φ12构造钢筋。

受扭纵筋用N打头。

例如N6φ18,表示梁的每侧配置3φ18的纵向受扭钢筋。

⑤梁顶高差的标柱规则。

梁顶高差是指梁顶与相应的结构层的高度差值,当梁顶与相应的结构层标高一致时,则不标此项,若梁顶与结构层存在高差时,者将高差值标入括号内。

例如(-0.05)表示梁顶低于结构层0.05m;若为(0.05)表示梁顶高于结构层0.05m。

2)梁原位标注法
①梁支座上部纵筋该部位标注包括梁上部的所有纵筋,即包括通长筋。

当梁上部纵筋不止一排时用斜线
“/”将各排纵筋从上自下分开。

如6φ25(4/2),表示梁支座的上一排钢筋为4φ25,下排钢筋为2φ25。

当同排纵筋有两种直径时,用加号“+”将两种规格的纵筋相联表示,并将角部钢筋写在“+”号前面。

例如2φ25+2φ22表示2φ25放在角部,2φ22放在顶梁的中部。

当梁上部支座两边的纵向筋规格不同时,须在支座两边分别标注;当梁上部支座两边纵筋相同时,可仅在支座一边标注,另一边可省略标注。

②梁下部纵向钢筋。

当梁下部纵向钢筋多于一排时,用“/”号将各排纵向钢筋自下而上分开。

例如梁下部注写为6φ25(2/4)表示梁下部纵向钢筋为两排,上排为2φ25,下排为4φ25,全部钢筋伸
2.洞口的表示方法①在剪力墙平面布置图上绘制洞口示意,并标注洞口中心的定位尺寸。

②在洞口中心引注洞口编号、洞口几何尺寸、洞口中心相对标高、洞口每边的补强钢筋。

洞口几何尺寸标注规则:矩形洞口为宽×高(b×h);圆形洞口为洞口直径。

洞口中心相对标高是指相对于结构层楼(地)面标高至洞口中心的高度。

洞口中心高于楼(地)面时为正值,低于结构层楼(地)面时为负值。

洞口每边的补强钢筋按以下规则表示:(1)当矩形洞口的宽、高均不大于800mm时,如果设置构造补强纵筋,即洞口每边加筋≥2φ12且不小于同向被切断钢筋总面积的50%时,可以不标注。

当不符合以上条件时,应注写洞口每边补强钢筋的数值。

例如:JD2 400×300+3.10 3φ16表示2号矩形洞口;宽400mm高300mm;洞口至楼面
3.1m;洞口四边每边补强钢筋为3φ16。

(2)当矩形洞口的宽>800 mm时,在洞口上下需设置补强暗梁,此时应注写暗梁的纵筋与箍筋(补强暗梁的梁高一律定为400mm,若梁高不是400mm应另行标注);当洞口上下为剪力墙的连梁时此项免标;洞口竖向两侧按边缘构件配筋,此项不标注。

例如:JD5 1800×2100 +1.80 6φ20φ8@150表示5号矩形洞口,洞宽1800 mm洞高2100mm,洞口中心距结构层1.8m,洞上下设补强暗梁,暗梁的纵筋为6φ20, 箍筋为φ8@150。

(3)当圆形洞口直径≤300 mm时需注写圆洞四边的补强钢筋(4)当洞口直径300 mm<D<800 mm时,其加强钢筋按照外切正六边形的边角布置,此时,注写六边形中一边的补墙钢筋的具体数值。

例如:YD3 400 +1.00 2φ14表示3号圆形洞口,直径为400 mm,洞中心距结构层1 m,洞口加强钢筋呈外切正六边形布置,每一边为2φ14。

3焊缝符号及标注方法
当箭头指向焊缝所在的一面时,应将图形符号和尺寸标注在横线的上方,如图1-1(a)所示;当箭头指向焊缝所在另一面时,应将图形符号和尺寸标注在横线的下方,如图1-1(b)所示。

表示环绕工作件周围的焊缝时,其围焊焊缝符号为圆圈,绘出引出线的转折处,并标注焊脚尺寸K,如图1-1(c)所示。

双面焊缝的标注方法如上图所示,应在横线的上、下标注焊缝的符号和尺寸。

标注在横线上面时,表示焊缝与箭头是在同一面,标注的横线下面时,表示焊缝是在箭头的另一面,如图1-2(a)所示;当两面的焊缝尺寸相同时,只需在横线上方标注焊缝的符号和尺寸,如图1-2(b、c、d)。

三个和三个以上的焊件相互焊接的情况,不得作为双面焊缝标注,其焊缝符号和尺寸应分别标注。

三个以上焊件的焊缝标注方法如图1-3所示。

相互焊接的两个焊件中,当只有一个焊件带有坡口时(如单面V形),引出线箭头必须指向带坡口的焊件。

一个焊件带坡口的焊缝标注方法如图1-4所示。

相互焊接的两个焊件,当为单面带双边不对称坡口焊缝时,引出线箭头必须指向较大坡口的焊件。

不对称坡口焊缝的标注方法如图1-5所示。

1.焊缝符号
对接焊缝符号
角焊缝符号
2.焊缝的标注方法(1)当焊缝分布不规则时,在标注焊缝符号的同时,宜在焊缝处加中粗实线(表示可见焊缝)或加细栅线(表示不可见焊缝)。

(2)在同一张图上,当焊缝的形式、断面尺寸和辅助要求均相同时,可只选择一处标注焊缝的符号和尺寸,并加注“相同焊缝符号”,相同焊缝符号为3/4圆弧,绘在引出线的转折处。

图1 图2
在同一类焊缝中,可选择一处标注焊缝符号和尺寸。

分类编号采用大写的拉丁字母。

如图2
(3)现场焊缝的表示方法需要在施工现场进行焊接的焊缝,应标注“现场焊缝”符号。

现场焊缝符号为涂黑的三角形小旗,绘在引出线的转折处,如下图左
(4)较长的角焊缝的标注。

如上右图
(5)局部焊缝的标注方法。
