600MW机组电气主接线的概念与基本要求
中型发电厂电气主接线设计
中型发电厂电气主接线设计概述:中型发电厂是指发电机容量在200MW至600MW之间的电厂。
电气主接线设计是发电厂电气系统中的一个重要部分,它负责将发电机输出的电能输送到变电站,供应给大型工业企业或居民使用。
电气主接线设计的目标是确保电力传输的安全、可靠和高效。
设计过程:电气主接线设计需要考虑多个因素,如输电距离、线路负载、设备容量、电压等级等。
下面是一个中型发电厂电气主接线设计的一般过程:1.确定输电距离和传输容量:首先需要确定发电厂到变电站的输电距离,并根据预计的负荷需求确定传输容量。
根据这些参数,选择合适的电缆或电线。
2.确定电压等级:根据输电距离和传输容量,选择合适的电压等级。
常见的电压等级有110kV、220kV和500kV。
3.设计电缆或电线的规格:根据电流负载和电压等级,计算所需的电缆或电线的截面积和长度。
还需要考虑电缆或电线的散热能力,以确保安全运行。
4.设计变电站的主接线:根据发电机输出的电压和电流,设计变电站的主接线。
主接线需要考虑电流分布、电压降低和电缆或电线的阻抗。
5.确定保护系统:为了确保电气系统的安全运行,需要设计合适的保护系统,包括过电流保护、接地保护、短路保护等。
6.进行电气主接线布线:根据设计的结果,进行实际的电气主接线布线。
布线需要考虑电缆或电线的敷设方式、距离和阻抗。
7.进行电气主接线的测试和调试:在完成电气主接线布线后,进行必要的测试和调试,包括电气参数的测量、保护系统的测试等。
8.进行电气主接线的运行和维护:电气主接线的运行和维护是确保电力传输安全可靠的关键。
定期检查电气主接线的状态,及时发现和修复潜在问题。
总结:电气主接线设计是中型发电厂电气系统中非常重要的一个环节。
合理的设计可以保证发电厂的电能传输安全、可靠和高效。
设计过程需要考虑多个因素,如输电距离、线路负载、设备容量、电压等级等。
通过合理的设计和维护,可以提高电气系统的可靠性和效率。
电气主接线

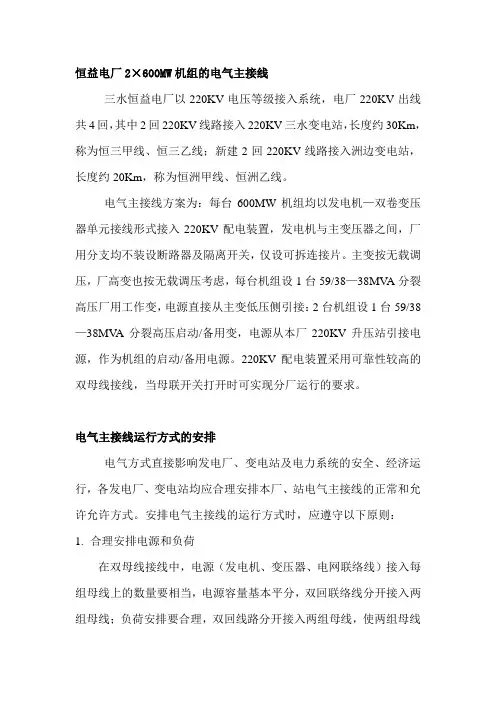

恒益电厂2×600MW机组的电气主接线三水恒益电厂以220KV电压等级接入系统,电厂220KV出线共4回,其中2回220KV线路接入220KV三水变电站,长度约30Km,称为恒三甲线、恒三乙线;新建2回220KV线路接入洲边变电站,长度约20Km,称为恒洲甲线、恒洲乙线。
电气主接线方案为:每台600MW机组均以发电机—双卷变压器单元接线形式接入220KV配电装置,发电机与主变压器之间,厂用分支均不装设断路器及隔离开关,仅设可拆连接片。
主变按无载调压,厂高变也按无载调压考虑,每台机组设1台59/38—38MVA分裂高压厂用工作变,电源直接从主变低压侧引接:2台机组设1台59/38—38MV A分裂高压启动/备用变,电源从本厂220KV升压站引接电源,作为机组的启动/备用电源。
220KV配电装置采用可靠性较高的双母线接线,当母联开关打开时可实现分厂运行的要求。
电气主接线运行方式的安排电气方式直接影响发电厂、变电站及电力系统的安全、经济运行,各发电厂、变电站均应合理安排本厂、站电气主接线的正常和允许允许方式。
安排电气主接线的运行方式时,应遵守以下原则:1.合理安排电源和负荷在双母线接线中,电源(发电机、变压器、电网联络线)接入每组母线上的数量要相当,电源容量基本平分,双回联络线分开接入两组母线;负荷安排要合理,双回线路分开接入两组母线,使两组母线上的电源容量与负荷基本平衡,通过母联断路器的交换功率(电流)为零或尽量小。
2.变压器中性点接地满足要求大电流接地系统中,电源变压器中性点的接地要分配合理,当电网需要本厂(站)的高压母线有两个接地中性点时,运行方式的安排应考虑电源变压器的中性点在每一组母线上均有一个接地点,而不应集中在同一组母线上。
否则,一旦母联断路器跳闸,将会使其中一组母线失去接地中性点,则无需对此专门考虑。
3.厂用电安全可靠为了保证厂用电供电可靠,厂用工作变压器和厂用备用变压器应引接在不同的电源母线上。
2×600MW火电厂电气主接线方案初步设计毕业设计论文
2×600MW火电厂电气主接线方案初步设计摘要电气主接线是发电厂、变电所电气设计的主要部分,也是构成电力系统的重要环节。
主接线的确定对电力系统整体及发电厂、变电所本身的运行的可靠性、灵活性和经济性密切相关。
并且对电气设备的选择、配电装置的配备、继电器的保护和控制方向的拟定有较大的影响。
发电厂的主接线是保证电网的安全可靠、经济运行的关键,是电气设备布置选择、自动化水平和二次回路设计的原则和基础。
2×600MW 火电机组目前已经是我国电力系统中的主力机组,由 2×600MW 机组为主的火力发电厂也属于我国电力系统的大型主力发电厂。
本设计讨论的是 2×600MW 火电厂电气主接线方案与设备布置,火电厂电气一次部分设计是电力工程设计的主要工作之一,设计的合理与否对于提高电力系统运行的可靠性、经济性具有重要意义。
它对发电厂内电气设备选择和布置,继电保护和自动装置的设计起到决定性作用。
设计详细说明了各种设备选择的基本的要求和依据。
在分析原始资料,确保供电可靠,调度灵活,满足各项技术要求的基础上,选择出一种与发电厂在系统中的地位和作用相适应的接线方式,接下来选择了主变压器,进行了短路计算,设备选择,设备校验,然后进行了设备布置方案的设计,绘制了主接线图、配电装置平面布置图、配电装置进(出)线断面图和配电装置配置图。
本设计注意了新技术和新型设备的应用,把握了当代设计新趋势。
本文本课题的设计内容主要完成 2×600MW 机组火力发电厂的电气主接线方案拟定、设备选型和装置布置的初步设计,同时还应考虑今后扩建的可能性,并采用 CAD 绘制指定的图纸。
通过对原始资料的分析,了解本厂的具体情况及其在系统申的地位,作用:依据可靠性、灵活性、经济性,对电气主接线进行分析,从而选择最适合本厂情况的主扫线方案,为选择最适合的电器设备及继电保护装置进行了短路电流保护的配置及整定,从面满足可靠、灵敏、快速且有选择的要求。
600MW电气规程解读

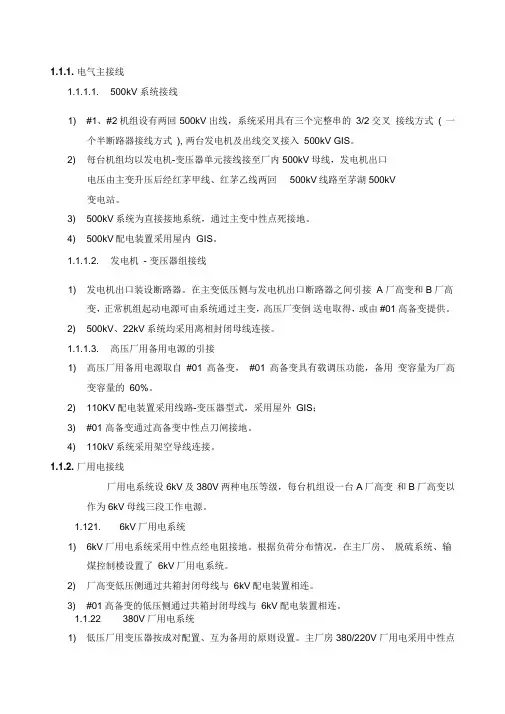

1.1.1. 电气主接线1.1.1.1. 500kV 系统接线1) #1、#2机组设有两回500kV出线,系统采用具有三个完整串的3/2交叉接线方式( 一个半断路器接线方式), 两台发电机及出线交叉接入500kV GIS。
2) 每台机组均以发电机-变压器单元接线接至厂内500kV母线,发电机出口电压由主变升压后经红茅甲线、红茅乙线两回500kV线路至茅湖500kV变电站。
3) 500kV系统为直接接地系统,通过主变中性点死接地。
4) 500kV配电装置采用屋内GIS。
1.1.1.2. 发电机- 变压器组接线1) 发电机出口装设断路器。
在主变低压侧与发电机出口断路器之间引接A 厂高变和B厂高变,正常机组起动电源可由系统通过主变,高压厂变倒送电取得,或由#01 高备变提供。
2) 500kV、22kV系统均采用离相封闭母线连接。
1.1.1.3. 高压厂用备用电源的引接1) 高压厂用备用电源取自#01 高备变,#01 高备变具有载调压功能,备用变容量为厂高变容量的60%。
2) 110KV配电装置采用线路-变压器型式,采用屋外GIS;3) #01 高备变通过高备变中性点刀闸接地。
4) 110kV系统采用架空导线连接。
1.1.2. 厂用电接线厂用电系统设6kV及380V两种电压等级,每台机组设一台A厂高变和B厂高变以作为6kV母线三段工作电源。
1.121. 6kV厂用电系统1) 6kV厂用电系统采用中性点经电阻接地。
根据负荷分布情况,在主厂房、脱硫系统、输煤控制楼设置了6kV厂用电系统。
2) 厂高变低压侧通过共箱封闭母线与6kV配电装置相连。
3) #01高备变的低压侧通过共箱封闭母线与6kV配电装置相连。
1.1.22 380V厂用电系统1) 低压厂用变压器按成对配置、互为备用的原则设置。
主厂房380/220V 厂用电采用中性点直接接地系统2) 每台机、炉分别设由两台低压厂用变压器供电的两个动力中心,下设机、炉控制中心。
主接线的基本要求
主接线的基本要求主接线是指电力系统中负责将电源与负载连接起来的线路。
主接线的基本要求包括以下几个方面。
主接线的安全性是最重要的考虑因素之一。
主接线必须能够承受电流负荷,并能够保持稳定的电压供应。
为了确保主接线的安全性,需要选择合适的导线材料和截面积,并确保导线的绝缘性能良好。
此外,主接线还需要具备适当的过载和短路保护装置,以防止电流过大或短路时导线受损或发生火灾。
主接线的稳定性也是一个重要考虑因素。
主接线必须能够保持稳定的电压供应,以确保负载设备正常工作。
为了提高主接线的稳定性,可以采取一些措施,如增加电源的容量、减小电源与负载之间的电阻、优化导线的布置等。
此外,主接线还需要具备良好的接地和屏蔽性能,以防止电磁干扰对负载设备的影响。
主接线的经济性也是一个重要考虑因素。
主接线的成本应该尽可能低,同时还要考虑其使用寿命和维护成本。
为了提高主接线的经济性,可以采用一些经济型导线材料和结构设计,同时还要合理规划导线的布置和长度,以减少材料和维护成本。
主接线的环保性也是一个越来越重要的考虑因素。
随着人们对环境保护意识的增强,主接线在设计和使用中应该尽量减少对环境的影响。
可以采用可再生能源作为电源,减少对化石能源的依赖;在导线材料的选择和生产过程中考虑环境友好性;在主接线的维护和更新过程中进行合理的废弃物处理等。
主接线还需要考虑可靠性和灵活性。
主接线必须能够在不同负载条件下保持正常运行,并能够适应负载变化带来的电流和电压波动。
为了提高主接线的可靠性和灵活性,可以采用冗余设计和备用电源,以及合理的开关设备和自动化控制系统。
主接线作为电力系统中连接电源与负载的重要组成部分,其基本要求包括安全性、稳定性、经济性、环保性、可靠性和灵活性。
只有满足这些基本要求,主接线才能够正常运行,保证电力系统的稳定供电。
通过合理的设计和选择,可以满足不同场景下的主接线需求,并最大程度地提高电力系统的性能和效益。
电气主接线设计的基本要求
电气主接线设计的基本要求1 主接线应满足可靠性、灵活性和经济性三项基本要求1.1 可靠性。
供电可靠性是电力生产和分配的首要要求,主接线首先应满足这个要求。
(1)研究主接线可靠性应注意的问题:1)应重视国内外长期运行的实践经验及其可靠性的定性分析。
主接线可靠性的衡量标准是运行实践,至于可靠性的定量分析,由于基础数据及计算方法尚不完善,计算结果不够准确,因而目前仅作为参考。
2)主接线的可靠性要包括一次部分和相应组成的二次部分在运行中可靠性的综合。
3)主接线的可靠性在很大程度上取决于设备的可靠程度,采用可靠性高的电气设备可以简化接线。
4)要考虑所设计的发电厂、变电站在电力系统中的地位和作用。
(2)主接线可靠性的具体要求:1)断路器检修时,不宜影响对系统的供电。
2)断路器或母线故障以及母线检修时,尽量减少停运的回路数和停运时间,并要保证对一级负荷及全部或大部分二级负荷的供电。
3)尽量避免全厂停运的可能性。
4)大机组超高压电气主接线应满足可靠性的特殊要求。
1.2 灵活性。
灵活性是指适应发电厂、变电站不同时期各种不同运行工况要求的能力。
主接线应满足调度灵活性、检修灵活性及扩建灵活性。
(1)调度灵活性,应可以灵活地投入和切除发电机、变压器和线路,调配电源和负荷,满足系统在事故运行方式、检修运行方式以及特殊运行方式下的系统调度要求。
(2)检修灵活性,可以方便地将断路器、母线及保护装置按计划检修退出运行,进行安全检修而不致影响电力系统运行和用户的供电。
(3)扩建灵活性,可以容易地从初期接线过渡到最终接线。
并要考虑便于分期过渡和扩展,使电气一次和二次设备、装置等改变连接方式的工作量最少。
1.3 经济性。
主接线在满足可靠性、灵活性要求的前提下做到经济合理。
(1)投资省:①主接线应力求简单,以节省断路器、隔离开关、电流和电压互感器、避雷器等一次设备;②要能使继电保护和二次回路不过于复杂,以节省二次设备和控制电缆;③要能限制短路电流,以便于选择价格合理的电气设备或轻型电器;④如能满足系统安全运行及继电保护要求,110kV及以下终端或分支变电站可采用简易电器。
发电厂电气主接线3KVA 2×600W资料
1 电气主接线设计1.1 电气主接线电气主接线既是电气设计的首要部分,又是构成电气系统的主要环节。
电气主接线是由电气设备通过连接线,按其功能要求组成接受和分配电能的电路,成为传输强电流、高电压的网络,故又称之电气主系统或一次接线。
主接线代表了发电厂电气部分的主体结构,是电力系统网络结构的重要组成部分,直接影响运行的可靠性、灵活性并对电器选择、配电装置布置、继电保护、自动装置和控制方式的拟定都有决定性的关系。
因此,主接线的正确合理设计,必须综合处理各个方面的因素,经过技术、经济论证比较后方可确定[5]。
电气主接线的基本要求:(1)运行的可靠性:主接线系统应保证对用户供电的可靠性,特别是保证对重要负荷的供电。
(2)运行的灵活性:主接线系统应能灵活地适应各种工作情况,特别是当一部分设备检修或工作情况发生变化时,能够通过倒换开关的运行方式,做到调度灵活,不中断向用户的供电。
在扩建时应能很方便的从初期建设到最终接线。
(3)主接线系统还应保证运行操作的方便以及在保证满足技术条件的要求下,做到经济合理,尽量减少占地面积,节省投资[1]。
电气主接线的设计原则:以设计任务书为依据,以国家经济建设的方针、政策、技术规定、标准为准绳,结合工程实际情况,在保证供电可靠、调度灵活、满足各项技术要求的前提下,兼顾运行、维护方便,尽可能地节省投资,就近取材,力争设备元件和设计的先进性与可靠性,坚持可靠、先进、适用、经济、美观的原则[4]。
本设计发电厂为设计规模如下:(1)发电机和变压器采用单元接线。
(2)220kV 线路 4 回,另预留 2 回备用。
(3)高压厂用电采用 6kV。
(4)低压厂用采用 380/220V 的三相四线。
1.2 发电机电压级接线发电机和变压器采用单元接线。
单元接线是大型机组广泛采用的接线形式。
发电机出口不装断路器,为调试方便可装隔离开关。
对 220MW 以上机组,发电机出口采用分相封闭母线,为减少开断点,亦可不装隔离开关,但应留可拆点。
600mw 火电厂电气主接线
毕业设计(论文)题目:600MW火电厂电气主接线方案与布置设计学生姓名:***学号:************班级: D电气(城)09-4专业:电气工程及其自动化指导教师:***2013年6月600MW火电厂电气主接线方案与布置设计****:***学号:************班级:D电气(城)09-4所在院(系): 电气与信息工程系****:***完成日期: 2013年6月600MW火电厂电气主接线方案与布置设计摘要本设计针对600MW火电厂电气主接线方案与布置设计,火电厂电气一次部分设计是电力工程设计的主要工作之一。
合理的设计对提高系统运行的可靠性、经济性具有重大意义,同时对发电厂的电气设备选型和布置、继电保护和自动装置的设计起到决定性作用。
对原始资料进行详细分析,在确保可靠性、调度灵活性的各项技术要求的基础上,选择出一种最经济的与发电厂在系统中地位和作用相适应的接线方式。
接着选择出主变压的型号,进行短路电流计算,通过详细说明各种设备选择的要求和依据选择主要电气设备,并对其进行校验。
最后进行设备布置方案的设计,绘制主接线图、配电装置平面布置图、配电装置进出线断面图和配电装置配置图。
关键词:发电厂;电气主接线;短路电流计算;设备选择600MW THERMAL POWER PLANT MAIN ELECTRICAL WIRING SCHEME AND LAYOUT DESIGNABSTRACTThe design for the 600MW thermal power plant main electrical wiring scheme and layout design, thermal power plant electrical power engineering once part of the design is one of the main design. Reasonably designed to improve system reliability, economy is significant, while the plant's electrical equipment selection and layout, and play a decisive role in relay protection and automatic device designed. Detailed analysis of the raw data, to ensure reliability, flexibility in scheduling the technical requirements, based on the selected one of the most economical and plant status and role in the system to adapt to the wiring. Then select the model out of the main transformer, short-circuit current calculation, equipment selection through a detailed description of various options based on the requirements and the main electrical equipment, and its parity. Finally, the design of equipment layout plan, drawing the main wiring diagram, power distribution device floorplan, power distribution unit inlet and outlet sections and distribution equipment configuration diagram.Key words:Power plants; main electrical wiring; circuit current calculation; equipment selection目录1电气主接线设计 (1)1.1 电气主接线 (1)1.1.1主接线的设计原则 (1)1.1.2发电机电压级接线 (3)1.1.3220kV电气主接线 (3)1.1.4500kV电气主接线............................................................................... 5.2负荷计算机变压器的选择. (6)2.1厂用负荷计算 (6)2.2主变压器台数、容量和型式的确定 (7)2.2.1主变压器台数的确定 (7)2.2.2主变压器容量的选择 (7)2.2.3变压器型式和结构的选择 (7)2.3联络变压器的选择 (9)3最大持续工作电流及短路计算 (11)3.1各回路最大持续工作电流 (11)3.2短路电流计算点的确定和短路电流的计算结果 (11)3.2.1短路电流计算的目的 (11)3.2.2为简化短路电流计算假设条件 (12)3.2.3短路电流计算的基本假定和计算方法 (12)4主要电气设备的选择 (13)4.1电设备选择的一般原则: (13)4.2按正常工作条件选择电气设备 (14)4.3按短路状态校验 (14)4.4高压断路器的选择说明 (15)4.5隔离开关的选择说明 (16)4.6母线选择说明 (17)4.6.1220kV侧母线的选择 (17)4.6.2发电机出口封闭母线的选择 (18)4.7绝缘子和穿墙套管的选择说明 (19)4.8电流互感器的配置和选择说明 (19)4.8.1电流互感器的配置 (19)4.8.2技术条件 (20)4.9电压互感器的配置和选择说明 (21)4.9.1电压互感器的配置 (21)4.9.2技术条件 (22)4.9.3主要电设备选择结果 (22)5设计计算书 (24)5.1短路电流计算书 (24)5.1.1各元件电抗标幺值的计算 (24)5.1.2220kV母线上短路的计算 (25)5.2主要电气设备选择计算书 (28)5.2.1高压断路器的选择计算 (28)5.2.2隔离开关选择的计算 (29)5.2.3母线的选择计算 (30)5.2.4220kV侧绝缘子的选择 (32)5.2.5电流互感器的选择计算 (32)5.2.6电压互感器选择计算 (33)结论 (34)致谢 (35)参考文献 (36)附录 (37)1电气主接线设计1.1电气主接线电气主接线是发电厂、变电所电气设计的首要部分,也是构成电力系统的重要环节。
二、电气主接线 Microsoft Word 文档
电气主接线
一、什么是电气主接线
发电厂和变电所的电气主接线是由发电机、变压器、断路器、隔离开关、互感器(电压和电流)、母线和导线(电缆)等设备,按一定顺序连接的,用以表示生产、汇集和分配电能的电路,或说由高压电气设备通过连接线组成的接受和分配电能的电路称之为电气主接线,一般以单线图表示。
二、对电气主接线的基本要求
1、保证供电的可靠性
2、要有一定的灵活性
3、尽可能简单、清晰,操作方便
4、要做到经济上的合理
5、应具有发展的可能性
三、电气主接线的种类
1、母线的作用
母线起着汇总和分配电能的作用,母线是电气装置中的重要部分,母线故障会使接在母线上的用户中断供电,乃至全站停电。
所以母线接方式是电气主接线的核心,设计、安装和运行都应重视。
2、电气主接线的种类
1)单母线接线
ⅰ不分段单母接线
ⅱ用断路器分段的单母接线(也有用隔离开关分段的单母接线)
2)双母线接线
ⅰ单断路器的双母接线
ⅱ双断路器的双母接线
ⅲ双母带旁路母线的接线和双母兼旁路母线的接线
ⅳ双母单分段母线的接线和双母双分段母线的接线
3)桥式接线ⅰ内桥接线
ⅱ外桥接线
ⅲ桥接线的扩展
①桥接线扩为单母线
②桥接线扩为双母线
4) 3/2接线(即一个半断路器接线)
ⅰ发电机-变压器单元接线
ⅱ发电机-变压器-线路单元接线。
600MW机组电气主接线系统培训教材
600MW机组电气主接线系统培训教材第一节电力系统基本概述一、电力系统与电网发电厂将一次能源转变成电能,这些电能需要通过一定方式输送给电力用户,在由发电厂向用户供电过程中,为了提高其可靠性和经济性,广泛通过升、降压变电站,输电线路将多个发电厂用电力网连接起来并联工作,向用户供电。
这种由发电厂、升压和降压变电站、送电线路以及用电设备有机连接起来的整体,称为电力系统。
发电机的原动机、原动机的力能部分、供热和用热设备,则称为动力系统。
在电力系统中,由升压和降压变电站和各种不同电压等级的送电线路连接在一起的部分称为电网。
二、电力生产的特点电能的生产与其它工业生产有着显然不同的特点。
1.电能不能大量储藏电力系统中发电厂负荷的多少,决定于用户的需要,电能的生产和消费时时刻刻都是保持平衡的。
电能的生产、分配和消费过程的同时性,使电力系统的各个环节形成了一个紧密的有机联系的整体,其中任一台发、供、用电设备发生故障,都将影响电能的生产和供应。
2.电力系统的电磁变化过程非常迅速电力系统中,电磁波的变化过程只有千分之几秒,甚至百万分之几秒;而短路过程、发电机运行稳定性的丧失则在十分之几秒或几秒内即可形成。
为了防止某些短暂的过渡过程对系统运行和电气设备造成危害,要求能进行非常迅速和灵敏的调整及切换操作,这些调整和切换,靠手动操作不能获得满意的效果,甚至是不可能的,因此必须采用各种自动装置。
3.电力工业和国民经济各部门之间有着极其密切的关系电能供应不足或中断,将直接影响国民经济各个部门的生产,也将影响人们的正常生活,因此要求电力工业必须保证安全生产和成为国民经济中的先行工业,必须有足够的负荷后备容量,以满足日益增长的负荷需要。
三、电力系统的运行要求为了保证为用户提供电能,电力系统的运行必须满足下列基本要求。
1.保证对用户供电的可靠性在任何情况下都应该尽可能的保证电力系统运行的可靠性。
系统运行可靠性的破坏,将引起系统设备损坏或供电中断,以致造成国民经济各部门生产停顿和人民生活秩序的破坏,甚至发生设备和人身事故。
600MW机组电气主接线的概念与基本要求
600MW机组电气主接线的概念与基本要求发电厂电气主接线是由多种电气设备通过连接线,按其功能要求组成的接受和分配电能的电路,也称一次接线或电气主接线系统。
用规定的设备文字和图形符号将发电机、变压器、母线、开关电器、测量电器、保护电器、输电线路等有关电气设备,按工作顺序排列,详细表示电气设备的组成和连接关系的单线接线图,称为电气主接线图。
表1-1为电气设备在电气主接线图中的代表符号。
电气主接线的选择正确与否对电力系统的安全、经济运行,对电力系统的稳定和调度的灵活性,以及对发电厂的电气设备选择,配电装置的布置,继电保护及控制方式的拟定等都有重大的影响。
在选择电气主接线时,应注意发电厂在电力系统中的地位、进出线回路数、电压等级、设备特点及负荷性质等条件,并应满足下列基本要求。
一、运行的可靠性发、供电的安全可靠性,是电力生产和分配的第一要求,主接线必须首先给予满足。
因为电能的发、送、用必须在同一时刻进行,所以电力系统中任何一个环节故障,都将影响到整体。
事故停电不仅是电力部门的损失,更严重的是会造成国民经济各部门的损失;此外,一些部门的停电还会造成人员伤亡;重要发电厂发生事故时,在严重情况下可能会导致全系统性事故。
所以,主接线若不能保证安全可靠地工作,发电厂就很难完成生产和输送数量和质量均符合要求的电能。
主接线的可靠性并不是绝对的,同样形成的接线对某些发电厂来说是可靠的,但对另一些发电厂就不一定能满足可靠性要求。
所以在分析主接线的可靠性时,不能脱离发电厂在系统中的地位、作用以及用户的负荷性质等。
衡量主接线的可靠性可以从以下几个方面去分析:1.断路器检修时是否影响供电;2.设备或线路故障或检修时,停电线路数目的多少和停电时间的长短,以及能否保证对重要用户的供电;3.有没有使发电厂全部停止工作的可能性;4.运行人员对系统主接线熟悉性。
下表1-1是电气设备在电气主接线图中的代表符号:表1-1二、具有一定的灵活性主接线不但在正常运行情况下,能根据调度的要求,灵活地改变运行方式,达到调度的目的;而且在各种事故或设备检修时,能尽快地退出设备、切除故障,使停电时间最短、影响范围最小,并且在检修设备时能保证检修人员的安全。
发电厂电气主接线课件
运行特点: 1.任一组母线或QF检修都不影响正常供电,QS不参与倒闸操作,
只承担隔离电压的任务,减少了误操作的概率。
2.一个元件故障时(W、QF)
⑴任何一段母线故障时(或断路器跳开时)不影响正常供电 ⑵发生母线的QF故障时 →只影响一回进出线 ⑶联络QF故障时 →影响该段的两回线。
3.一个元件检修,另一个故障时
⑵ 调度灵活
1. 单母线运行;
2. 单母线分段运行; 3. 固定连接方式运行; 4. 用母联与系统同期或解列;
5. 单独试验和融冰母线。
⑶ 扩建方便
优缺点:
优点:
供电可靠 调度灵活 扩建方便 有丰富的运行经验。
缺点: 1. 配电装置复杂,投资较多 ;母线故障时,须短时切换 较多电源和负荷
2. 隔离开关作为操作电器,容易发生误操作 停电检修出线
第二章 电气主接线 2—1 对电气主接线的基本要求
一、基本要求:
1.可靠性和电能质量;
2.灵活性和方便性; 3.经济性和扩建的可能性
㈠可靠性和电能质量:
1.发电厂或变电所所在电力系统中的地位和作用; 2.发电厂或变电所接入电力系统的方式;
3.发电厂或变电所的运行方式及负荷性质;
4.设备的可靠程度直接影响着主接线的可靠性; 5.长期的实践运行经验的积累是提高可靠性的重要条件。
电所,提高了供电可靠性和灵活性。
改进型2:
加设旁路母线:不停电检修
检修QF1的操作票:
正常时(QS3 QS4 QS5 QF2断,QS1 QS2 QF1合) 给W2充电: ①合QS4、QS5 QF1退出检修: ④断QF1 ⑤断QS1、QS2 ②合QF2 ③合QS3
注意:为了检修电源回路断路器期间不允许断电时旁路母线,还 可以与电源连接只需在电源回路中加装旁路开关(如虚线)
电气主接线的概述
第一章电气主接线的概述牵引变电所的电气主接线指的是由隔离开关、互感器、避雷器、断路器、主变压器、母线、电力电缆、移相电容器等高压一次电气设备,按工作要求顺序连接构成的接受和分配电能的牵引变电所内部的电气主电路。
他反应了牵引变电所的基本结构和性能,在运行中表明电能的输送和分配关系、一次设备的运行方式,是实际运行操作的依据。
第一节对主接线的基本要求可靠性、灵活性、安全性、经济性1.可靠性:根据用电负荷的等级,保证在各种运行方式下提高供电的连续性,力求可靠供电。
2.灵活性:主接线应力求简单、明显、没有多余的电气设备;投入或切除某些设备或线路的操作方便。
3.安全性:保证在进行一切操作的切换时工作人员和设备的安全,以及能在安全条件下进行维护检修工作。
4.经济性:应使主接线的初投资与运行费运达到经济合理。
第二节主接线中对电气设备的简介1.高压断路器QF:既能切除正常负载,又能排除短路故障。
主要任务:a.在正常情况下开断和关合负载电流,分、合电路;b.当电力系统发生故障时,切除故障;c.配合自动重合闸多次关合或开断电路。
2.负荷开关QL:只具有简单的灭弧装置,其灭弧能力有限,仅能熄灭断开负荷电流即过负荷电流产生时的电弧,而不能熄灭短路时产生的电流。
特点:在断开后有可见的断开点。
3.隔离开关QS:一把耐高压的刀开关,没有特殊的灭弧装置,一般只用来隔离电压,不能用来切断或接通负荷电流。
特点:在分闸状态时有明显可见的断口,使运行人员能明确区分电气是否与电网断开。
用途:a.隔离高压电压,将需要检修的部分与带电部分可靠地隔离,形成明显的断点,确保操作人员和电气设备的安全。
b.在断口两端电位接近相等的情况下,倒换母线,改变接线方式。
C.接通或断开小电流电路。
4.高压熔断器FU:熔断器在短路或过负荷时能利用熔丝的熔断来断开电路,但在正常工作时不能用它来切断和接通电路。
5.电压互感器TV:在使用中二次侧不允许短路。
按结构形式分:单相、三相、三芯柱、三相五芯柱。
电气主接线基础知识及操作
电气主接线基础知识及操作电气主接线是指将配电电源与用电设备连接起来的线路和设备的总称。
它承担着电能的传输和分配的任务,是电气系统中的重要部分。
掌握电气主接线的基础知识和操作方法对于电气工程师和电气技术人员来说是非常重要的。
下面我将从主接线的定义、分类、组成、要求以及操作方法等方面详细介绍。
首先,电气主接线是指连接电源和用电设备的电气线路和设备。
电气主接线将电源输送到用电设备的过程,它起着桥梁和中介的作用。
根据电力系统的不同规模和分布,电气主接线可以分为高压主接线、低压主接线以及配电室主接线等。
高压主接线一般是指输电线路,主要用于输送发电厂产生的大功率电能到变电站,并将其通过变电设备转换为低压电能。
高压主接线一般采用导线架设于空中,具有输送电能远距离、损耗小的特点。
在高压输电线路中,需要注意保持一定的安全距离,避免与建筑物和大树等发生事故。
低压主接线一般是指从配电室到用电设备的线路,它将低压电源输送到用电设备。
这类主接线一般采用电缆或者裸露导线敷设于地下或者墙壁之间。
低压主接线的选择应根据线路的负载情况、环境条件以及电气设备的要求来确定。
配电室主接线是指从变压器到低压用电设备之间的接线。
配电室主接线的安全性和可靠性对于保障用电设备正常运行和电气系统的安全性至关重要。
电气主接线由导线、绝缘材料、接头、分支箱等组成。
导线是主接线的核心部分,根据工作电流和电气负荷的不同,有不同的导线截面尺寸和材质选择。
绝缘材料是保持导线与外界电气设备隔离的重要部分,绝缘性能的好坏直接影响到电气主接线的安全性。
接头是主接线上常见的连接件,用于连接导线和设备之间。
分支箱则是分支和连接主接线的设备,用于将电源分配到各个用电设备。
在进行电气主接线时,需要遵守一定的安全规范和操作步骤。
首先,应先切断电源,确保安全操作。
其次,根据电气系统的需求,选用合适的导线和材料。
接线时应注意导线的牢固性和绝缘性能,确保电气设备的安全使用。
同时,应保持良好的接触电阻和电气连接,减少电气能量的损耗。
电厂电气主接线
2)、 分段的单母线接线
(3)特点
优点:
➢具有不分段单母线简单,清晰, 经济,方便等优点;
➢缩小了母线故障和母线检修时的 停电范围(停一半);
➢提高了供电可靠性,灵活性。
缺点:
➢当一段母线及母线隔离开关故障 或检修时,该母线上的所有回路都 要在检修期停电;
断路器QFa与主母线WB相连, 旁
通过旁路隔离开关QSa与每
路
一出线相连。旁路隔离开关 母
➢母线分裂运行:QF断开运行
正常运行时,相当于两个不分段的单 母线接线。若电源1停止供电,Ⅰ段母 线失压时,可由自动重合闸装置自动合 上QFd,Ⅰ段母线恢复供电。
若Ⅰ段母线故障时,不影响Ⅱ段,Ⅱ 段母线继续供电 。
2)、 分段的单母线接线
(2)运行方式
➢ 分段开关采用隔离开关的分析: 母线并联运行:Ⅰ段母线故障→全所停电→找出故障断开分段QSd→恢复Ⅱ段母 线供电
(2)灵活性:适应发电厂、变电所在不同时期不同运行方式下要求的能力(满足调度灵活性、检 修灵活性及扩建灵活性)。 1)调度灵活性:灵活地投入和切除发电机、变压器和线路,调配电源和负荷,满足系统在事故运行方式、检修运行
方式以及特殊运行方式下的系统调度要求。 2)检修灵活性:方便地将断路器、母线及保护装置按计划检修退出运行 ,进行安全检修而不影响系统运行和用 户的正常供电。 3)扩建灵活性:容易从初期接线过渡到最终接线。并要考虑便于分期过渡和扩展,使电气一次和二次设备、装置 等改变连接方式的工作量最少。
1 )、 不分段的单母线接线
(4)适用范围 ➢ 小型骨干水电站4台以下或非骨干水电站发电机电压母线的接线; ➢ 6~10kV出线(含联络线)回路≯5回; ➢ 35kV出线(含联络线)回路≯3回; ➢ 110kV出线(含联络线)回路≯2回。
电气主接线及电气设备
定性分析和衡量主接线可靠性的标准:
1、断路器检修时,能否不影响供电
2、线路、断路器或母线故障时,以及母线或母线隔 离开关检修时,停运出线回路数的多少和停电时间的 长短,以及能否保证对Ⅰ、Ⅱ类负荷的供电
3、发电厂或变电站全部停电的可能性 4、大型机组突然停运时,对电力系统稳定运行的影 响及后果等因素
(3) 扩建方便 向双母线的任一方向扩建,不会影响两组母线的电源和负荷的 自由组合分配,也不会造成原有回路停电 缺点: (1)所用设备多(尤其是隔离开关),配电装置复杂 (2)母线故障或检修时,隔离开关作为操作电器,容易误操作 (3)当一组母线故障时,仍会短时停电 (4)检修任一回出线断路器,该回路停电 适用范围: (1)6-10kV配电装置,出线带电抗器时 (2)35-63kV配电装置,出线数超过8回,或电源较多、负荷较 大时 (3)110-220kV配电装置,出线回数为5回及以上
1. 双母线接线
优点: (1) 供电可靠 ①可轮流检修一组母线,而不使供电中断 ②一组母线故障后,能迅速恢复供电 ③检修任一出线的母线隔离开关时,只需停该隔离开关 所在的线路和与此隔离开关相连的母线 (2) 运行方式灵活 ①单母线运行 ②固定连接方式运行 ③两组母线分列运行分裂为两个电厂,限制短路电流。 ④ 特殊功能 同期或者解列、融冰
转子
• 转轴本体 • 转子绕组 • 槽楔 • 阻尼系统 • 转子风路
护环
联轴器
风扇 集电环 轴承
• • •
• •
• •
发电机转子 1)转子本体 发电机转子是由一根整体合金钢锻件加工而成,在转子本体上径向地开有许多 纵向槽用于安装转子绕组,同时作为磁路。转子绕组在槽内由铝合金和钢槽楔紧固 以抵御离心力。这种磁性和非磁性两种槽楔的应用能够保证合理的磁通分布。这些 槽楔均楔入了转子槽口处的鸽尾槽内。转子大齿上加工横向槽(即月牙槽),用于 均衡大、小齿方向的刚度,以避免由于它们之间的较大差异而产生倍频振动。 2)转子绕组 转子绕组由高强度含银铜线制成,具有较高的抗蠕变能力,从而提高了发电机 承担调峰负荷的能力。为防止由于离心力的作用,对转子绕组端部产生破坏,转子 线圈放入槽内后,槽口用铝合金槽楔和钢槽楔固紧,以抵御转子高速旋转产生的离 心力。非磁性槽楔和磁性槽楔的应用,保证了合理的磁通分布。采用了高强度、非 磁性合金钢锻件加工而成的护环,热套在转子本体两端,采用悬挂式嵌装,一端与 转子本体热套配合,另一端为悬挂式。转子绕组与护环之间采用模压的绝缘环绝缘。 为了隔开和支撑端部线圈,限制它们之间由于温差和离心力引起的位移,端部绕组 间隔块放置了模压的环氧玻璃布绝缘块。 3)转子引线和集电环 通过转子引线与集电环以及电刷装置,可以给发电机提供额定出力及强励时所 需的励磁电流。转子电流通过电刷通入热套在转子外伸端的集电环,再通过与集电 环相联接的径向和轴向导电螺杆传到转子绕组。导电螺杆用高强度和高导电率的铜 合金制成。导电螺杆与转轴之间有密封结构以防漏氢。
电气主接线及保护配置
❖ 66kV及以下电压等级线路的保护:三段式过流保护、 零序保护、重合闸、低周减载保护、低电压保护、 过负荷保护
4、线路的主要保护装置
❖ WXH800A系列装置 ❖ WXH810A系列装置 ❖ WXH820或WXH820A系列系列装置 ❖ 电气主接线及保护配置试题 ❖ 什么叫一次系统? ❖ 什么叫电气主接线? ❖ 有汇流母线的接线形式可概括为哪两类?其常见的
2、电力变压器要配置的短路和异常运行的保护:
❖ 绕组及其引出线的相间短路和在中性点直接接地侧 的单相接地短路、绕组的匝间短路、外部相间短路 引起的过电流、中性点直接接地电网中外部接地短 路引起的过电流及中性点过电压、过负荷、过励磁 及其他(温度、压力升高和冷却系统故障)等保护。
3、继电保护动作作用方式 :
❖ 根据故障和异常运行的类型和对发电机组的危害以 及继电保护的作用不同,《规程》要求继电保护动 作作用方式分为有:停机、解列灭磁、解列、减出 力、减励磁、灭磁、励磁切换、厂用电源切换、缩 小故障范围、程序跳闸以及信号方式。
4、举例说明发变组保护的配置及出口方式
(1)发电机保护配置及出口方式:
❖ 差动保护 ❖ 定子接地保护 ❖ 零序保护 ❖ 转子接地保护 ❖ 后备保护 ❖ 异常保护
2.单母分段主接线:
特点:母线分段后,在条件许可的情况下,可有两 段母线上的两条线路同时相重要用户供电,保证供电 的连续性。
保留了单母线接线简单、经济方便运行、检修的优 点在一定程度上克服了他的缺点。
3)适用范围:
电压等级 6~10kV 35~63kV
出线回路数 ≥6
≥(4~8)
3.双母线接线 ❖ 与单母线相
2、3~110kV电压等级的线路保护配置求 ❖ 一般采用远后备原则,即在临近故障点的断路器
