真空发生装置即文丘里管的原理
真空发生器原理介绍
![真空发生器原理介绍](https://img.taocdn.com/s3/m/2245b191b9f3f90f76c61b8c.png)
真空发生器原理介绍真空发生器原理介绍真空发生器的工作原理是利用喷管高速喷射压缩空气,在喷管出口形成射流,产生卷吸流动.在卷吸作用下,使得喷管出口周围的空气不断地被抽吸走,使吸附腔内的压力降至大气压以下,形成一定真空度. 由流体力学可知,对于不可压缩空气气体(气体在低速进,可近似认为是不可压缩空气)的连续性方程A1v1= A2v2式中A1,A2----管道的截面面积,m2v1,v2----气流流速,m/s由上式可知,截面增大,流速减小;截面减小,流速增大.对于水平管路,按不可压缩空气的伯努里理想能量方程为P1+1/2ρv12=P2+1/2ρv22式中P1,P2----截面A1,A2处相应的压力,Pav1,v2----截面A1,A2处相应的流速,m/sρ----空气的密度,kg/m2由上式可知,流速增大,压力降低,当v2>>v1时,P1>>P2.当v2增加到一定值,P2将小于一个大气压务,即产生负压.故可用增大流速来获得负压,产生吸力.按喷管出口马赫数M1(出口流速与当地声速之比)分类,真空发生器可分为亚声速器管型(M11).亚声速喷管和声速喷管都是收缩喷管,而超声速喷管型必须是先收缩后扩张形喷管(即Laval喷嘴).为了得到最大吸入流量或最高吸入口处压力,真空发生器都设计成超声速喷管型.真空发生装置即文丘里管的原理文氏管是文丘里管的简称,文丘里效应的原理则是当风吹过阻挡物时,在阻挡物的背风面上方端口附近气压相对较低,从而产生吸附作用并导致空气的流动。
文氏管的原理其实很简单,它就是把气流由粗变细,以加快气体流速,使气体在文氏管出口的后侧形成一个“真空”区。
当这个真空区靠近工件时会对工件产生一定的吸附作用。
如图所示压缩空气从文丘里管的入口A进入,少部分通过截面很小的喷管B排出。
随之截面逐渐减小,压缩空气的压强增大,流速也随之变大。
`这时就在D吸附腔的进口内产生一个真空度,致使周围空气被吸入文氏管内,随着压缩空气一起流进扩散腔内增加气体的流速,之后通过消音装置减少气流震荡。
文丘里原理
![文丘里原理](https://img.taocdn.com/s3/m/95784a9d852458fb760b5685.png)
文氏管是文丘里管的简称,文丘里效应的原理则是当风吹过阻挡物时,在阻挡物的背风面上方端口附近气压相对较低,从而产生吸附作用并导致空气的流动。
文氏管的原理其实很简单,它就是把气流由粗变细,以加快气体流速,使气体在文氏管出口的后侧形成一个“真空”区。
当这个真空区靠近工件时会对工件产生一定的吸附作用。
如图所示
A-压缩空气入口B-喷嘴C-消音器D-吸附腔入口
压缩空气从文丘里管的入口A进入,少部分通过截面很小的喷管B排出。
随之截面逐渐减小,压缩空气的压强增大,流速也随之变大。
`这时就在D吸附腔的进口内产生一个真空度,致使周围空气被吸入文氏管内,随着压缩空气一起流进扩散腔内增加气体的流速,之后通过消音装置减少气流震荡。
甲
闪点小于28℃的液体
爆炸下限小于10%的气体,以及受到水或空气中水蒸汽的作用,能产生爆炸下限小于10%气体的固体物质
常温下能自行分解或在空气中氧化能导致迅速自燃或爆炸的物质
常温下受到水或空气中水蒸汽的作用,能产生可燃气体并引起燃烧或爆炸的物质
遇酸、受热、撞击、摩擦以及遇有机物或硫磺等易燃的无机物,极易引起燃烧或爆炸的强氧化剂
受撞击、摩擦或与氧化剂、有机物接触时能引起燃烧或爆炸的物质
乙
闪点大于等于28℃,但小于60℃的液体
爆炸下限大于等于10%的气体
不属于甲类的氧化剂
不属于甲类的化学易燃危险固体
助燃气体
常温下与空气接触能缓慢氧化,积热不散引起自燃的物品
丙闪点大于等于60℃的液体可燃固体
丁难燃烧物品
戊不燃烧物品。
真空发生器原理介绍.
![真空发生器原理介绍.](https://img.taocdn.com/s3/m/2ea8fc721eb91a37f0115c0c.png)
真空发生器原理介绍真空发生器的工作原理是利用喷管高速喷射压缩空气,在喷管出口形成射流,产生卷吸流动.在卷吸作用下,使得喷管出口周围的空气不断地被抽吸走,使吸附腔内的压力降至大气压以下,形成一定真空度. 由流体力学可知,对于不可压缩空气气体(气体在低速进,可近似认为是不可压缩空气)的连续性方程A1v1= A2v2式中A1,A2----管道的截面面积,m2v1,v2----气流流速,m/s由上式可知,截面增大,流速减小;截面减小,流速增大.对于水平管路,按不可压缩空气的伯努里理想能量方程为P1+1/2ρv12=P2+1/2ρv22式中P1,P2----截面A1,A2处相应的压力,Pav1,v2----截面A1,A2处相应的流速,m/sρ----空气的密度,kg/m2由上式可知,流速增大,压力降低,当v2>>v1时,P1>>P2.当v2增加到一定值,P2将小于一个大气压务,即产生负压.故可用增大流速来获得负压,产生吸力.按喷管出口马赫数M1(出口流速与当地声速之比)分类,真空发生器可分为亚声速器管型(M1<1),声速喷管型(M1=1)和超声速喷管型(M1>1).亚声速喷管和声速喷管都是收缩喷管,而超声速喷管型必须是先收缩后扩张形喷管(即Laval喷嘴).为了得到最大吸入流量或最高吸入口处压力,真空发生器都设计成超声速喷管型.真空发生装置即文丘里管的原理文氏管是文丘里管的简称,文丘里效应的原理则是当风吹过阻挡物时,在阻挡物的背风面上方端口附近气压相对较低,从而产生吸附作用并导致空气的流动。
文氏管的原理其实很简单,它就是把气流由粗变细,以加快气体流速,使气体在文氏管出口的后侧形成一个“真空”区。
当这个真空区靠近工件时会对工件产生一定的吸附作用。
如图所示压缩空气从文丘里管的入口A进入,少部分通过截面很小的喷管B排出。
随之截面逐渐减小,压缩空气的压强增大,流速也随之变大。
`这时就在D吸附腔的进口内产生一个真空度,致使周围空气被吸入文氏管内,随着压缩空气一起流进扩散腔内增加气体的流速,之后通过消音装置减少气流震荡。
真空发生器及气动基本工作原理
![真空发生器及气动基本工作原理](https://img.taocdn.com/s3/m/221c2315777f5acfa1c7aa00b52acfc789eb9f34.png)
真空发生器及气动基本工作原理
添加副标题
202X
真空发生器工作原理 (一)
绝对压强 相对压强 真空度 真空度=(标准大气压—系统压强)/标准 大气压 何为真空度?
*
真空发生器工作原理 (二)
HOW’S 真空发生器 WORK? 文丘里效应:当风吹过阻挡物时,在阻挡物的背风面上方端口附近气压相对较低,从而产生吸附作用并导致空气的流动。 文丘里管原理:压缩空气进入真空发生器入口A,从狭窄的喷嘴B喷出,立即使喷嘴出口的压力降低形成负压,从而湿空气从真空入口D进入,与离开喷嘴的压缩空气一起从消音器C喷出。 Tips
*
谢谢
周金锋
脱离是否到位不是由这个压力检测开关来管控的:工件脱离或者抓取到位与否由工件传感器来判断
PLC或者机器人如何判断工件拾取力度够够不够?
*
信号输出设置
真空发生器工作原理 (七)
Output 1,是为了给真空发生器吸气电磁阀一个信号。可以根据通道1的(H1\H1-h1) 设定值来调整真空发生器在何时产生真空或在何时停止产生真空,从而达到一个节气的目的 Output 2,是为了给外部机械手一个信号(H2/H2-h2)表示机械手已经抓紧了工件,这时候机械手可以运动了 H1或H2是上限值 :当真空度达到时,传感器就输出高电平(相应通道LED亮) h1或h2是差值:通过调节h1或h2来调节两个通道的下限值,该下限值为H-h(H1-h1/H2-h2), 当真空传感器检测到真空压力低于该下限值时,真空传感器停止输出高电平。
*
常用气缸工作原理 (五)
可偏心气缸:工装夹头或者定位销可以在安装板上不对称安装
*
常用气缸工作原理 (六)
无杆气缸
*
电磁阀(一)
文丘里管的作用和工作原理
![文丘里管的作用和工作原理](https://img.taocdn.com/s3/m/0e297f9477a20029bd64783e0912a21614797fbf.png)
文丘里管的作用和工作原理文丘里管是一种广泛应用于化学、生物和药物研究中的实验室装置,它被设计用于收集气体样品或调节气体流量。
文丘里管在化学实验室中经常用于收集气体产物、分离混合物中的气体成分、测量气体产生速率和测量气体的体积等。
此外,在生物和药物研究中,文丘里管也可以用于测定气体产物的浓度和测量细胞呼吸速率等。
文丘里管的工作原理基于理想气体定律,即相同温度和压力下,气体的体积与摩尔数成正比。
文丘里管通常由玻璃制成,呈U形,两端分别为垂直短管和一段斜长管。
其中斜长管的一端连接到气体源,另一端通常通过水封连接到收集器或气体收集装置。
当气体产物或混合物中的气体进入文丘里管时,气体通过气体源进入斜长管,然后移动到直立的短管中。
由于重力的作用,气体会被迫上升,直至进入垂直短管中。
在此过程中,水封在斜长管中形成水柱,起到限制气体逆流的作用。
一旦气体进入垂直短管,它会在短管中围绕水柱上升,直到水柱足够长以阻止气体进一步上升。
此时,气体体积就可通过测量垂直短管中的水柱高度来确定。
文丘里管的工作原理可以用以下公式表示:V = R * (h1 - h2)其中V表示气体的体积,R为文丘里管的容积,h1为短管中水柱的高度,h2为斜长管中水柱的高度。
根据这个公式,可以通过测量水柱的高度变化来确定气体体积的变化。
文丘里管的工作原理还涉及到一些其他因素,如温度和压力的影响。
在实际应用中,为了保持温度和压力的恒定,通常需要对文丘里管进行温度和压力的控制。
这可以通过在文丘里管中加热器或冷却器来控制温度,以及通过连接到真空泵或气体源的阀门来控制气体压力。
总的来说,文丘里管是一种常用于化学、生物和药物研究的实验室工具,它的工作原理基于理想气体定律,通过测量水柱的高度变化来确定气体体积的变化。
文丘里管不仅可以被用于收集气体样品,还可以用于测定气体体积、测量气体产生速率和浓度,以及调节气体流量等。
文丘里管原理
![文丘里管原理](https://img.taocdn.com/s3/m/b686bd48be1e650e52ea9988.png)
真空发生装置(文丘里管)原理真空发生装置即文丘里管的原理文氏管是文丘里管的简称,文丘里效应的原理则是当风吹过阻挡物时,在阻挡物的背风面上方端口附近气压相对较低,从而产生吸附作用并导致空气的流动。
文氏管的原理其实很简单,它就是把气流由粗变细,以加快气体流速,使气体在文氏管出口的后侧形成一个“真空”区。
当这个真空区靠近工件时会对工件产生一定的吸附作用。
如图所示A-压缩空气入口B-喷嘴C-消音器 D-吸附腔入口压缩空气从文丘里管的入口A进入,少部分通过截面很小的喷管B排出。
随之截面逐渐减小,压缩空气的压强增大,流速也随之变大。
`这时就在D吸附腔的进口内产生一个真空度,致使周围空气被吸入文氏管内,随着压缩空气一起流进扩散腔内增加气体的流速,之后通过消音装置减少气流震荡。
真空发生器就是利用正压气源产生负压的一种新型,高效,清洁,经济,小型的真空元器件,这使得在有压缩空气的地方,或在一个气动系统中同时需要正负压的地方获得负压变得十分容易和方便。
真空发生器广泛应用在工业自动化中机械,电子,包装,印刷,塑料及机器人等领域。
真空发生器的传统用途是吸盘配合,进行各种物料的吸附,搬运,尤其适合于吸附易碎,柔软,薄的非铁,非金属材料或球型物体。
在这类应用中,一个共同特点是所需的抽气量小,真空度要求不高且为间歇工作。
真空发生器的主要性能参数①空气消耗量:指从喷管流出的流量qv1。
②吸入流量:指从吸口吸入的空气流量qv2。
当吸入口向大气敞开时,其吸入流量最大,称为最大吸入流量qv2max.③吸入口处压力:记为Pv.当吸入口被完全封闭(如吸盘吸着工件),即吸入流量为零时,吸入口内的压力最低,记作Pvmin.④吸着响应时间:吸着响应时间是表明真空发生器工作性能的一个重要参数,它是指从换向阀打开到系统回路中达到一个必要的真空度的时间。
影响真空发生器性能的主要因素。
真空发生器的性能与喷管的最小直径,收缩和扩散管的形状,通径及其相应位置和气源压力大小等诸多因素有关。
文丘里管的工作原理
![文丘里管的工作原理](https://img.taocdn.com/s3/m/5d48bbbc7d1cfad6195f312b3169a4517723e5bb.png)
文丘里管的工作原理
文丘里管的工作原理是通过气体的管流来产生声音。
它是由一根空心的管子构成的,管子的一端开口,另一端封闭,并在封闭的一端上开一个小孔。
当气流通过管子时,会在开口处形成一个涡流。
这个涡流随着气流的快慢变化,会在管子内产生一个共振效应,使得管子发出特定频率的声音。
具体来说,当气流通过管子时,由于管子一侧的开口和封闭端的小孔,气流会产生较大的速度差。
这种速度差会造成气流在管子内形成涡流,通过涡流的旋转运动,使得气流中的空气分子受到扰动,进而产生了振动。
这种振动传导到管壁上,再由管壁传导到空气中,就形成了声音。
在文丘里管中,涡流的特定频率与管子的长度、直径以及气体的速度有关。
通过调整这些参数,可以改变涡流的频率,从而控制文丘里管发出的声音的音高和音质。
总的来说,文丘里管的工作原理是利用涡流产生的振动效应,使得管子发出特定频率的声音。
通过调节管子的参数,可以控制发出声音的音高和音质。
文丘里管原理
![文丘里管原理](https://img.taocdn.com/s3/m/1d8d322983d049649a66584c.png)
真空发生装置(文丘里管)原理真空发生装置即文丘里管的原理文氏管就是文丘里管的简称,文丘里效应的原理则就是当风吹过阻挡物时,在阻挡物的背风面上方端口附近气压相对较低,从而产生吸附作用并导致空气的流动。
文氏管的原理其实很简单,它就就是把气流由粗变细,以加快气体流速,使气体在文氏管出口的后侧形成一个“真空”区。
当这个真空区靠近工件时会对工件产生一定的吸附作用。
如图所示A-压缩空气入口B-喷嘴C-消音器 D-吸附腔入口压缩空气从文丘里管的入口A进入,少部分通过截面很小的喷管B排出。
随之截面逐渐减小,压缩空气的压强增大,流速也随之变大。
`这时就在D吸附腔的进口内产生一个真空度,致使周围空气被吸入文氏管内,随着压缩空气一起流进扩散腔内增加气体的流速,之后通过消音装置减少气流震荡。
真空发生器就就是利用正压气源产生负压的一种新型,高效,清洁,经济,小型的真空元器件,这使得在有压缩空气的地方,或在一个气动系统中同时需要正负压的地方获得负压变得十分容易与方便。
真空发生器广泛应用在工业自动化中机械,电子,包装,印刷,塑料及机器人等领域。
真空发生器的传统用途就是吸盘配合,进行各种物料的吸附,搬运,尤其适合于吸附易碎,柔软,薄的非铁,非金属材料或球型物体。
在这类应用中,一个共同特点就是所需的抽气量小,真空度要求不高且为间歇工作。
真空发生器的主要性能参数①空气消耗量:指从喷管流出的流量qv1。
②吸入流量:指从吸口吸入的空气流量qv2。
当吸入口向大气敞开时,其吸入流量最大,称为最大吸入流量qv2max、③吸入口处压力:记为Pv、当吸入口被完全封闭(如吸盘吸着工件),即吸入流量为零时,吸入口内的压力最低,记作Pvmin、④吸着响应时间:吸着响应时间就是表明真空发生器工作性能的一个重要参数,它就是指从换向阀打开到系统回路中达到一个必要的真空度的时间。
影响真空发生器性能的主要因素。
真空发生器的性能与喷管的最小直径,收缩与扩散管的形状,通径及其相应位置与气源压力大小等诸多因素有关。
文丘里管原理
![文丘里管原理](https://img.taocdn.com/s3/m/e8cd2e4df90f76c661371ad3.png)
文丘里管原理Newly compiled on November 23, 2020真空发生装置(文丘里管)原理真空发生装置即文丘里管的原理文氏管是文丘里管的简称,文丘里效应的原理则是当风吹过阻挡物时,在阻挡物的背风面上方端口附近气压相对较低,从而产生吸附作用并导致空气的流动。
文氏管的原理其实很简单,它就是把气流由粗变细,以加快气体流速,使气体在文氏管出口的后侧形成一个“真空”区。
当这个真空区靠近工件时会对工件产生一定的吸附作用。
如图所示A-压缩空气入口 B-喷嘴 C-消音器 D-吸附腔入口压缩空气从文丘里管的入口A进入,少部分通过截面很小的喷管B排出。
随之截面逐渐减小,压缩空气的压强增大,流速也随之变大。
`这时就在D吸附腔的进口内产生一个真空度,致使周围空气被吸入文氏管内,随着压缩空气一起流进扩散腔内增加气体的流速,之后通过消音装置减少气流震荡。
真空发生器就是利用正压气源产生负压的一种新型,高效,清洁,经济,小型的真空元器件,这使得在有压缩空气的地方,或在一个气动系统中同时需要正负压的地方获得负压变得十分容易和方便。
真空发生器广泛应用在工业自动化中机械,电子,包装,印刷,塑料及机器人等领域。
真空发生器的传统用途是吸盘配合,进行各种物料的吸附,搬运,尤其适合于吸附易碎,柔软,薄的非铁,非金属材料或球型物体。
在这类应用中,一个共同特点是所需的抽气量小,真空度要求不高且为间歇工作。
真空发生器的主要性能参数①空气消耗量:指从喷管流出的流量qv1。
②吸入流量:指从吸口吸入的空气流量qv2。
当吸入口向大气敞开时,其吸入流量最大,称为最大吸入流量qv2max.③吸入口处压力:记为Pv.当吸入口被完全封闭(如吸盘吸着工件),即吸入流量为零时,吸入口内的压力最低,记作Pvmin.④吸着响应时间:吸着响应时间是表明真空发生器工作性能的一个重要参数,它是指从换向阀打开到系统回路中达到一个必要的真空度的时间。
影响真空发生器性能的主要因素。
真空发生器及气动基本工作原理
![真空发生器及气动基本工作原理](https://img.taocdn.com/s3/m/6fdb9c2a5a8102d276a22fd3.png)
1
真空发生器工作原理 (一)
绝对压强
相对压强
真空度
真空度=(标准大气压—系统压强)/标 准 大气压
2
真空发生器工作原理 (二)
Tips
文丘里效应:当风吹过阻挡物时,在阻挡物的背风面上方端口附近气压相对较低, 从而产生吸附作用并导致空气的流动。 文丘里管原理:压缩空气进入真空发生器入口A,从狭窄的喷嘴B喷出,立即使喷嘴 出口的压力降低形成负压,从而湿空气从真空入口D进入,与离开喷嘴的压缩空气一起 从消音器C喷出。
10
真空吸盘(二)
焊装在机器人抓手上面用的最多的就是这种扁平吸盘
圆形
椭圆形
11
真空吸盘(三)
圆形
椭圆形
12
真空吸盘(四)
13
常用气缸工作原理 (一)
下面有几种常见的运动气缸类型: 气动\无杆气缸.exe 气动\CKZR.avi 气动\CM with sensor.exe 气动\齒輪式旋轉氣缸.exe 气动\单动气缸-弹簧复位伸出.exe
3
‹#›
真空发生器工作原理 (四)
真空发生器的气路控制原理图
2 3 4
工作循环开始,进气阀打开,吹气阀 关闭,真空发生器开始产生真空度, 吸盘开始吸紧; 达到真空度到达设定值H1时,压力开 关会切换到右侧②关闭进气,真空发 生器内保持一定的真空度,吸盘保持 吸紧状态;
① ②
1
收到有吹气信号,吹气阀打开,真空 破坏,吸盘释放工件。具体信号动
Output 1,是为了给真空发生器吸气电磁阀一个信号。可以根据通道1的(H1\H1-h1) 设 定值来调整真空发生器在何时产生真空或在何时停止产生真空,从而达到一个节气的目 的 Output 2,是为了给外部机械手一个信号(H2/H2-h2)表示机械手已经抓紧了工件,这时 候机械手可以运动了
文丘里管原理
![文丘里管原理](https://img.taocdn.com/s3/m/2a80e0fc1eb91a37f0115c56.png)
真空发生装置(文丘里管)原理真空发生装置即文丘里管的原理文氏管就是文丘里管的简称,文丘里效应的原理则就是当风吹过阻挡物时,在阻挡物的背风面上方端口附近气压相对较低,从而产生吸附作用并导致空气的流动。
文氏管的原理其实很简单,它就就是把气流由粗变细,以加快气体流速,使气体在文氏管出口的后侧形成一个“真空”区。
当这个真空区靠近工件时会对工件产生一定的吸附作用。
如图所示A-压缩空气入口B-喷嘴C-消音器 D-吸附腔入口压缩空气从文丘里管的入口A进入,少部分通过截面很小的喷管B排出。
随之截面逐渐减小,压缩空气的压强增大,流速也随之变大。
`这时就在D吸附腔的进口内产生一个真空度,致使周围空气被吸入文氏管内,随着压缩空气一起流进扩散腔内增加气体的流速,之后通过消音装置减少气流震荡。
真空发生器就就是利用正压气源产生负压的一种新型,高效,清洁,经济,小型的真空元器件,这使得在有压缩空气的地方,或在一个气动系统中同时需要正负压的地方获得负压变得十分容易与方便。
真空发生器广泛应用在工业自动化中机械,电子,包装,印刷,塑料及机器人等领域。
真空发生器的传统用途就是吸盘配合,进行各种物料的吸附,搬运,尤其适合于吸附易碎,柔软,薄的非铁,非金属材料或球型物体。
在这类应用中,一个共同特点就是所需的抽气量小,真空度要求不高且为间歇工作。
真空发生器的主要性能参数①空气消耗量:指从喷管流出的流量qv1。
②吸入流量:指从吸口吸入的空气流量qv2。
当吸入口向大气敞开时,其吸入流量最大,称为最大吸入流量qv2max、③吸入口处压力:记为Pv、当吸入口被完全封闭(如吸盘吸着工件),即吸入流量为零时,吸入口内的压力最低,记作Pvmin、④吸着响应时间:吸着响应时间就是表明真空发生器工作性能的一个重要参数,它就是指从换向阀打开到系统回路中达到一个必要的真空度的时间。
影响真空发生器性能的主要因素。
真空发生器的性能与喷管的最小直径,收缩与扩散管的形状,通径及其相应位置与气源压力大小等诸多因素有关。
真空发生装置原理
![真空发生装置原理](https://img.taocdn.com/s3/m/1329323cb90d6c85ec3ac643.png)
真空发生装置(文丘里管)原理真空发生装置即文丘里管的原理文氏管是文丘里管的简称,文丘里效应的原理则是当风吹过阻挡物时,在阻挡物的背风面上方端口附近气压相对较低,从而产生吸附作用并导致空气的流动。
文氏管的原理其实很简单,它就是把气流由粗变细,以加快气体流速,使气体在文氏管出口的后侧形成一个“真空”区。
当这个真空区靠近工件时会对工件产生一定的吸附作用。
如图所示A-压缩空气入口B-喷嘴C-消音器 D-吸附腔入口压缩空气从文丘里管的入口A进入,少部分通过截面很小的喷管B排出。
随之截面逐渐减小,压缩空气的压强增大,流速也随之变大。
`这时就在D吸附腔的进口内产生一个真空度,致使周围空气被吸入文氏管内,随着压缩空气一起流进扩散腔内增加气体的流速,之后通过消音装置减少气流震荡。
真空发生器就是利用正压气源产生负压的一种新型,高效,清洁,经济,小型的真空元器件,这使得在有压缩空气的地方,或在一个气动系统中同时需要正负压的地方获得负压变得十分容易和方便。
真空发生器广泛应用在工业自动化中机械,电子,包装,印刷,塑料及机器人等领域。
真空发生器的传统用途是吸盘配合,进行各种物料的吸附,搬运,尤其适合于吸附易碎,柔软,薄的非铁,非金属材料或球型物体。
在这类应用中,一个共同特点是所需的抽气量小,真空度要求不高且为间歇工作。
真空发生器的主要性能参数①空气消耗量:指从喷管流出的流量qv1。
②吸入流量:指从吸口吸入的空气流量qv2。
当吸入口向大气敞开时,其吸入流量最大,称为最大吸入流量qv2max.③吸入口处压力:记为Pv.当吸入口被完全封闭(如吸盘吸着工件),即吸入流量为零时,吸入口内的压力最低,记作Pvmin.④吸着响应时间:吸着响应时间是表明真空发生器工作性能的一个重要参数,它是指从换向阀打开到系统回路中达到一个必要的真空度的时间。
影响真空发生器性能的主要因素。
真空发生器的性能与喷管的最小直径,收缩和扩散管的形状,通径及其相应位置和气源压力大小等诸多因素有关。
文丘里真空发生器原理
![文丘里真空发生器原理](https://img.taocdn.com/s3/m/92cfcf1a0622192e453610661ed9ad51f11d5444.png)
文丘里真空发生器原理
文丘里真空发生器的工作原理是利用文丘里管的原理,通过压缩空气在管内的流动产生真空效应。
具体来说,当压缩空气通过文丘里管的狭窄部分时,流速会加快,静压减小,而动压增大。
一旦压缩空气通过文丘里管,流速会减慢,静压会增大,而动压减小。
这种压力的变化会导致文丘里管内的空气产生瞬时真空效应。
当真空管道连接到真空吸入口时,文丘里真空发生器可以从真空管道中提取真空。
在扩散室内的空气随压缩空气迅速流出,并在扩散室中产生瞬时真空效应。
由于空气在扩散室内的流动速度很快,空气压力迅速降低,并与周围的空气融为一体。
需要注意的是,为了降低压缩空气排气噪声,文丘里真空发生器通常会装有消声器。
真空发生装置即文丘里管的原理
![真空发生装置即文丘里管的原理](https://img.taocdn.com/s3/m/ebb9ac0cba1aa8114431d968.png)
真空发生装置即文丘里管的原理文氏管是文丘里管的简称,文丘里效应的原理则是当风吹过阻挡物时,在阻挡物的背风面上方端口附近气压相对较低,从而产生吸附作用并导致空气的流动。
文氏管的原理其实很简单,它就是把气流由粗变细,以加快气体流速,使气体在文氏管出口的后侧形成一个“真空”区。
当这个真空区靠近工件时会对工件产生一定的吸附作用。
如图所示A-压缩空气入口 B-喷嘴 C-消音器 D-吸附腔入口压缩空气从文丘里管的入口A进入,少部分通过截面很小的喷管B排出。
随之截面逐渐减小,压缩空气的压强增大,流速也随之变大。
`这时就在D吸附腔的进口内产生一个真空度,致使周围空气被吸入文氏管内,随着压缩空气一起流进扩散腔内增加气体的流速,之后通过消音装置减少气流震荡。
真空发生器就是利用正压气源产生负压的一种新型,高效,清洁,经济,小型的真空元器件,这使得在有压缩空气的地方,或在一个气动系统中同时需要正负压的地方获得负压变得十分容易和方便。
真空发生器广泛应用在工业自动化中机械,电子,包装,印刷,塑料及机器人等领域。
真空发生器的传统用途是吸盘配合,进行各种物料的吸附,搬运,尤其适合于吸附易碎,柔软,薄的非铁,非金属材料或球型物体。
在这类应用中,一个共同特点是所需的抽气量小,真空度要求不高且为间歇工作。
真空发生器的主要性能参数①空气消耗量:指从喷管流出的流量qv1。
②吸入流量:指从吸口吸入的空气流量qv2。
当吸入口向大气敞开时,其吸入流量最大,称为最大吸入流量qv2max.③吸入口处压力:记为Pv.当吸入口被完全封闭(如吸盘吸着工件),即吸入流量为零时,吸入口内的压力最低,记作Pvmin.④吸着响应时间:吸着响应时间是表明真空发生器工作性能的一个重要参数,它是指从换向阀打开到系统回路中达到一个必要的真空度的时间。
影响真空发生器性能的主要因素。
真空发生器的性能与喷管的最小直径,收缩和扩散管的形状,通径及其相应位置和气源压力大小等诸多因素有关。
文丘里管原理
![文丘里管原理](https://img.taocdn.com/s3/m/022bcf14b7360b4c2e3f64ec.png)
文丘里管原理管是文丘里管的简称,文丘里效应的原理则是当风吹过阻挡物时,在阻挡物的背风面上方端口附近气压相对较低,从而产生吸附作用并导致空气的流动。
文氏管的原理其实很简单,它就是把气流由粗变细,以加快气体流速,使气体在文氏管出口的后侧形成一个“真空”区。
当这个真空区靠近工件时会对工件产生一定的吸附作用。
A-压缩空气入口B-喷嘴C-消音器 D-吸附腔入口压缩空气从文丘里管的入口A进入,少部分通过截面很小的喷管B排出。
随之截面逐渐减小,压缩空气的压强增大,流速也随之变大。
`这时就在D吸附腔的进口内产生一个真空度,致使周围空气被吸入文氏管内,随着压缩空气一起流进扩散腔内增加气体的流速,之后通过消音装置减少气流震荡。
真空发生器就是利用正压气源产生负压的一种新型,高效,清洁,经济,小型的真空元器件,这使得在有压缩空气的地方,或在一个气动系统中同时需要正负压的地方获得负压变得十分容易和方便。
真空发生器广泛应用在工业自动化中机械,电子,包装,印刷,塑料及机器人等领域。
真空发生器的传统用途是吸盘配合,进行各种物料的吸附,搬运,尤其适合于吸附易碎,柔软,薄的非铁,非金属材料或球型物体。
在这类应用中,一个共同特点是所需的抽气量小,真空度要求不高且为间歇工作。
真空发生器的主要性能参数①空气消耗量:指从喷管流出的流量qv1。
②吸入流量:指从吸口吸入的空气流量qv2。
当吸入口向大气敞开时,其吸入流量最大,称为最大吸入流量qv2max.③吸入口处压力:记为Pv.当吸入口被完全封闭(如吸盘吸着工件),即吸入流量为零时,吸入口内的压力最低,记作Pvmin.④吸着响应时间:吸着响应时间是表明真空发生器工作性能的一个重要参数,它是指从换向阀打开到系统回路中达到一个必要的真空度的时间。
影响真空发生器性能的主要因素。
真空发生器的性能与喷管的最小直径,收缩和扩散管的形状,通径及其相应位置和气源压力大小等诸多因素有关。
图2为某真空发生器的吸入口处压力,吸入流量,空气消耗量与供给压力之间的关系曲线.图中表明,供给压力达到一定值时,吸入口处压力较低,这时吸入流量达到最大,当供给压力继续增加时,吸入口处压力增加,这时吸入流量减小。
文丘里管原理
![文丘里管原理](https://img.taocdn.com/s3/m/55b1868a482fb4daa48d4b91.png)
真空发生装置(文丘里管)原理真空发生装置即文丘里管的原理文氏管是文丘里管的简称,文丘里效应的原理则是当风吹过阻挡物时,在阻挡物的背风面上方端口附近气压相对较低,从而产生吸附作用并导致空气的流动。
文氏管的原理其实很简单,它就是把气流由粗变细,以加快气体流速,使气体在文氏管出口的后侧形成一个“真空”区。
当这个真空区靠近工件时会对工件产生一定的吸附作用。
如图所示A-压缩空气入口B-喷嘴 C-消音器D-吸附腔入口压缩空气从文丘里管的入口A进入,少部分通过截面很小的喷管B排出。
随之截面逐渐减小,压缩空气的压强增大,流速也随之变大。
`这时就在D吸附腔的进口内产生一个真空度,致使周围空气被吸入文氏管内,随着压缩空气一起流进扩散腔内增加气体的流速,之后通过消音装置减少气流震荡。
真空发生器就是利用正压气源产生负压的一种新型,高效,清洁,经济,小型的真空元器件,这使得在有压缩空气的地方,或在一个气动系统中同时需要正负压的地方获得负压变得十分容易和方便。
真空发生器广泛应用在工业自动化中机械,电子,包装,印刷,塑料及机器人等领域。
真空发生器的传统用途是吸盘配合,进行各种物料的吸附,搬运,尤其适合于吸附易碎,柔软,薄的非铁,非金属材料或球型物体。
在这类应用中,一个共同特点是所需的抽气量小,真空度要求不高且为间歇工作。
真空发生器的主要性能参数①空气消耗量:指从喷管流出的流量qv1。
②吸入流量:指从吸口吸入的空气流量qv2。
当吸入口向大气敞开时,其吸入流量最大,称为最大吸入流量qv2max.③吸入口处压力:记为Pv.当吸入口被完全封闭(如吸盘吸着工件),即吸入流量为零时,吸入口内的压力最低,记作Pvmin.④吸着响应时间:吸着响应时间是表明真空发生器工作性能的一个重要参数,它是指从换向阀打开到系统回路中达到一个必要的真空度的时间。
影响真空发生器性能的主要因素。
真空发生器的性能与喷管的最小直径,收缩和扩散管的形状,通径及其相应位置和气源压力大小等诸多因素有关。
文丘里管原理
![文丘里管原理](https://img.taocdn.com/s3/m/a7a8c5afeff9aef8951e064d.png)
真空发生器就是利用正压气源产生负压的一种新型,高效,清洁 经济,小型的真空元器件,这使得在有压缩空气的地方,或在一个气动 系统中同时需要正负压的地方获得负压变得十分容易和方便。真空发
生器广泛应用在工业自动化中机械,电子,包装,印刷,塑料及机器人等 领域。真空发生器的传统用途是吸盘配合,进行各种物料的吸附,搬运,尤其适合于吸附易碎,柔软,薄的非铁,非金属材料或球型பைடு நூலகம்体。在这类 应用中,一个共同特点是所需的抽气量小,真空度要求不高且为间歇工 作。
3在吸入口吵完全封闭的条件下,对特定条件下吸入口处压力Pv与吸入流量之间的关系如图3所示。为获得较为理想的吸入口处 压务与吸入流量的匹配关系,可设计成多级真空发生器串联组合在一 起。
4扩散管的长度应保证喷管出口的各种波系充分发展,使扩散 管道出口截面上能获得近似的均匀流动。但管道过长。管壁摩擦损失
增大。一般管工为管径的6---10倍较为合理。为了减少能量损失,可 在扩散管直管道的出口加一个扩张角为6°--8的扩张段。
真空发生器的主要性能参数
1空气消耗量:指从喷管流出的流量qv1。
2吸入流量:指从吸口吸入的空气流量qv2。当吸入口向大气 敞开时,其吸入流量最大,称为最大吸入流量qv2max.
3吸入口处压力:记为Pv.当吸入口被完全圭寸闭(如吸盘吸着工
件),即吸入流量为零时,吸入口内的压力最低,记作Pvmi n.
4吸着响应时间:吸着响应时间是表明真空发生器工作性能的 一个重要参数,它是指从换向阀打开到系统回路中达到一个必要的真 空度的时间。
7有时由于工件的形状或材料的影响,很难获得较低的吸入口 处压力,由于从吸盘边缘或通过工件吸入空气,而造成吸入口处压力 升高。在这种情况下,就需要正确选择真空发生器的尺寸,使其能够 补偿泄漏造成的吸入口处压力升高。由于很难知道泄漏时的有效截面 积,可以通过一个简单的试验来确定泄漏造成的吸入口处压力升高。 由于很难知道泄漏时的有效截面积,可以通过一个简单的试验来确定 泄漏量。试验回路由工件,真空发生器,吸盘和真空表组成,由真空 表的显示读数,再查真空发生器的性能曲线,可很容易知道泄漏量的 大小。
文丘里管的工作原理
![文丘里管的工作原理](https://img.taocdn.com/s3/m/bba72351a9114431b90d6c85ec3a87c240288aa6.png)
文丘里管的工作原理
文丘里管(Venturi tube)是一种用来测量流体流量的装置,其工作原理基于连续性方程和伯努利定律。
它由一个收缩段和一个扩张段组成。
当流体通过收缩段时,其速度增加,根据连续性方程,流体密度与速度呈反比关系,因此流体密度相应降低。
然后,流体进入扩张段,速度减小,密度上升。
根据伯努利定律,流体在收缩段中的速度增加导致压力降低,而在扩张段中的速度减小导致压力上升。
通过在管道中分别安装两个压力传感器,在收缩段和扩张段测量压力差,就可以计算出流体的流量。
文丘里管的精确性取决于各个因素的准确测量,如压力差、流体密度、流体粘度等。
此外,在实际应用中,还需要考虑管道的摩擦阻力和安装误差对测量结果的影响。
总之,文丘里管通过利用流体在收缩段和扩张段中速度变化而引起的压力差来测量流体流量。
它是一种简单且可靠的测量装置,在工业领域广泛应用。
文丘里管工作原理
![文丘里管工作原理](https://img.taocdn.com/s3/m/08bef0b9bdeb19e8b8f67c1cfad6195f312be8f9.png)
文丘里管工作原理文丘里管又称为斯特鲁温管,是一种常见的流体力学装置,用于测量高速流体的流速。
它的工作原理是基于文丘里效应,即流速与压力之间的关系。
文丘里管由一个直径较小的管子与一个直径较大的管子组成,两个管子之间相隔一段距离。
流体从直径较小的管子进入,经过管道后流出直径较大的管子。
在这个过程中,由于管道形状的变化,流体的速度变化,从而产生了压力的变化。
当流体从直径较小的管子进入直径较大的管子时,因为管子的截面积增大,流速会减小。
根据连续性方程,流速的减小会导致流体的密度增大。
而根据质量守恒定律,密度增大会导致流体的流动速度减小。
由此可见,在文丘里管中,流速的减小是由于压力增加而导致的。
这种速度减小导致的压力增加称为静压力。
当流速继续减小,静压力会进一步增加,直到达到一个平衡状态。
在这个平衡状态下,流体内部的压力和外部的压力相等,称为静压平衡状态。
正常情况下,静压平衡状态下充满整个文丘里管,流速与压力的关系服从文丘里方程。
根据文丘里方程,流速与压差呈反比关系。
也就是说,流体的流速越大,压差越小;流速越小,压差越大。
通过测量流体在文丘里管中产生的压差,可以推算出流体的流速。
实际测量中,常使用一个U形管,其中的一端连接到测量点,另一端与一个大气压力或真空连接。
当流体通过文丘里管时,在两端会产生不同的压力,通过测量这个压差,可以计算出流体的流速。
需要注意的是,文丘里管只适用于高速流体的流速测量。
当流速较低时,流体的黏性力会显著影响流速和压差之间的关系,使文丘里方程不再成立。
总之,文丘里管是一种常用的流速测量装置,利用文丘里效应测量流体流速。
它的工作原理是根据流速与压差之间的反比关系,通过测量压差来计算流速。
文丘里管原理
![文丘里管原理](https://img.taocdn.com/s3/m/70732b9af021dd36a32d7375a417866fb84ac02c.png)

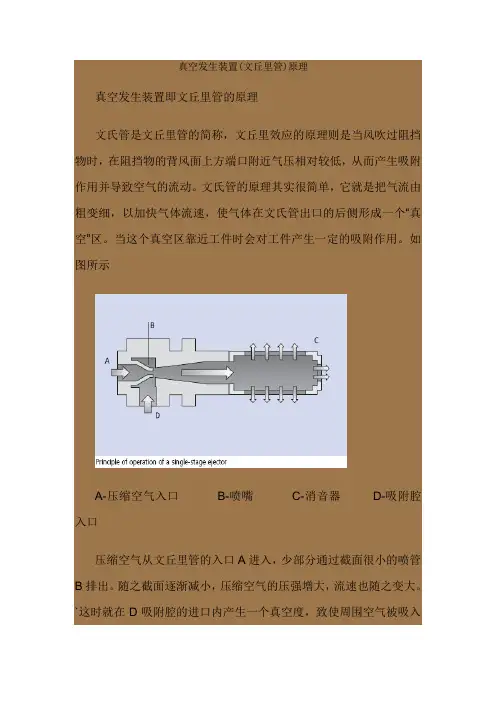

文丘里管原理文丘里管原理管是文丘里管的简称,文丘里效应的原理则是当风吹过阻挡物时,在阻挡物的背风面上方端口附近气压相对较低,从而产生吸附作用并导致空气的流动。
文氏管的原理其实很简单,它就是把气流由粗变细,以加快气体流速,使气体在文氏管出口的后侧形成一个“真空”区。
当这个真空区靠近工件时会对工件产生一定的吸附作用。
A-压缩空气入口B-喷嘴C-消音器 D-吸附腔入口压缩空气从文丘里管的入口A进入,少部分通过截面很小的喷管B排出。
随之截面逐渐减小,压缩空气的压强增大,流速也随之变大。
`这时就在D吸附腔的进口内产生一个真空度,致使周围空气被吸入文氏管内,随着压缩空气一起流进扩散腔内增加气体的流速,之后通过消音装置减少气流震荡。
真空发生器就是利用正压气源产生负压的一种新型,高效,清洁,经济,小型的真空元器件,这使得在有压缩空气的地方,或在一个气动系统中同时需要正负压的地方获得负压变得十分容易和方便。
真空发生器广泛应用在工业自动化中机械,电子,包装,印刷,塑料及机器人等领域。
真空发生器的传统用途是吸盘配合,进行各种物料的吸附,搬运,尤其适合于吸附易碎,柔软,薄的非铁,非金属材料或球型物体。
在这类应用中,一个共同特点是所需的抽气量小,真空度要求不高且为间歇工作。
真空发生器的主要性能参数①空气消耗量:指从喷管流出的流量qv1。
②吸入流量:指从吸口吸入的空气流量qv2。
当吸入口向大气敞开时,其吸入流量最大,称为最大吸入流量qv2max.③吸入口处压力:记为Pv.当吸入口被完全封闭(如吸盘吸着工件),即吸入流量为零时,吸入口内的压力最低,记作Pvmin.④吸着响应时间:吸着响应时间是表明真空发生器工作性能的一个重要参数,它是指从换向阀打开到系统回路中达到一个必要的真空度的时间。
影响真空发生器性能的主要因素。
真空发生器的性能与喷管的最小直径,收缩和扩散管的形状,通径及其相应位置和气源压力大小等诸多因素有关。
图2为某真空发生器的吸入口处压力,吸入流量,空气消耗量与供给压力之间的关系曲线.图中表明,供给压力达到一定值时,吸入口处压力较低,这时吸入流量达到最大,当供给压力继续增加时,吸入口处压力增加,这时吸入流量减小。
