波谱成像（Spectroscopic Imaging）：通过分析组 织中的化学成分来提供分子层面的信息，有助于肿瘤 和代谢性疾病的诊断。
靶向成像（Targeted Imaging）：通过使用特异性 标记的分子探针，对特定分子或细胞进行成像，为个 性化医疗和精准诊断提供了可能。
04 磁共振成像应用
医学诊断
成本与普及
磁共振成像设备成本较高，限制了其 在基层医疗机构的普及。未来需要降 低设备成本，提高可及性。
磁敏感加权成像（Susceptibility Weighted Imaging, SWI）：利用组织磁敏感性 的差异进行成像，能够显示脑部微出血、铁沉积等病理变化。
分子成像技术
化学交换饱和转移成像（Chemical Exchange Saturation Transfer, CEST）：利用特定频率的射频 脉冲来检测组织中特定化学物质的变化，对肿瘤和炎 症等疾病的诊断具有潜在价值。
。
快速扫描技术
研究更快的扫描序列和算法，缩短 成像时间，提高检查效率，减轻患 者长时间处于扫描腔内的压力。
多模态成像融合
结合磁共振成像与其他影像技术（ 如CT、PET等），实现多模态成像 融合，提供更全面的医学影像信息 。
新应用活动和功能连接，深入 了解神经系统和认知科学领域。
磁共振成像的优势与局限性
高软组织分辨率
MRI对软组织结构有高分辨率，能够清晰显示脑、关节、肌 肉等组织的细微结构。
无骨伪影干扰
MRI不受骨骼的影响，能够清晰显示周围软组织的结构。
磁共振成像的优势与局限性
01
02
03
检查时间长
由于MRI需要采集大量数 据，检查时间相对较长。
金属植入物限制
磁共振知识点总结
磁共振知识点总结一、磁共振成像（MRI）基本原理。
1. 原子核特性。
- 许多原子核都具有自旋特性，例如氢原子核（单个质子）。
当置于外磁场中时，这些自旋的原子核会发生能级分裂，产生两种不同的能量状态（平行和反平行于外磁场方向）。
- 两种状态的能量差与外磁场强度成正比，公式为Δ E = γℏ B_0，其中γ是旋磁比（不同原子核有不同的旋磁比），ℏ是约化普朗克常数，B_0是外磁场强度。
2. 射频脉冲（RF）的作用。
- 当施加一个频率与原子核进动频率相同（拉莫尔频率，ω_0=γ B_0）的射频脉冲时，原子核会吸收能量，从低能级跃迁到高能级，处于激发态。
- 射频脉冲停止后，原子核会释放能量回到低能级，这个过程产生磁共振信号。
3. 弛豫过程。
- 纵向弛豫（T1弛豫）- 也称为自旋 - 晶格弛豫。
是指处于激发态的原子核将能量传递给周围晶格（分子环境），恢复到纵向平衡状态的过程。
- T1值反映了组织纵向弛豫的快慢，不同组织的T1值不同。
例如，脂肪组织的T1值较短，水的T1值较长。
- 横向弛豫（T2弛豫）- 也称为自旋 - 自旋弛豫。
是指激发态的原子核之间相互作用，导致横向磁化矢量衰减的过程。
- T2值反映了组织横向弛豫的快慢，一般来说，纯水的T2值较长，固体组织的T2值较短。
二、MRI设备组成。
1. 磁体系统。
- 主磁体。
- 产生强大而均匀的外磁场B_0，是MRI设备的核心部件。
常见的磁体类型有永磁体、常导磁体和超导磁体。
- 永磁体：不需要电源，磁场强度相对较低（一般小于0.5T），维护成本低，但重量大。
- 常导磁体：通过电流产生磁场，磁场强度一般在0.2 - 0.5T，需要大量电力供应，产生热量多。
- 超导磁体：利用超导材料在超导状态下的零电阻特性，通过强大电流产生高磁场（1.5T、3.0T甚至更高），磁场均匀性好，但需要液氦冷却，设备成本和维护成本高。
- 梯度磁场系统。
- 由X、Y、Z三个方向的梯度线圈组成，用于在主磁场基础上产生线性变化的梯度磁场。
mri基本知识总结
mri基本知识总结
MRI，即磁共振成像，是一种非侵入性的医学影像技术，利用强磁场和射频脉冲使人体组织产生共振，从而产生信号，这些信号经过处理后可以形成人体的解剖结构和病变的图像。
以下是MRI的基本知识总结：
1. 工作原理：MRI利用的是磁矩不为零的原子核（如氢原子）在强磁场中
的共振现象。
当外部磁场作用于人体内的氢原子时，这些原子核会以特定的频率产生共振，这种共振信号被接收并转化为图像。
2. 灰阶成像：MRI图像以灰阶形式显示，类似于X线和CT图像的黑白灰度，但不表示密度，而是信号的强度。
3. 流空效应：由于流动的液体中的氢原子核无法“记住”其磁矩方向，因此流动的液体在MRI中显示为无信号，与周围组织形成对比。
这一特性在血管、脑脊液等流动液体的成像中特别重要。
4. 多方位、多层面成像：MRI能够从多个角度获取人体的图像，并可以在
不同的层面上对解剖结构进行展示。
这种能力使其不仅适用于定位诊断，对定性诊断也有重要价值。
5. 多种成像技术：MRI除了最基本的质子密度像、T1加权像、T2加权像外，还有多种成像技术，如血流成像、血管造影、水成像、脂肪抑制成像等。
这些技术提供了丰富的信息，是其他影像技术无法比拟的。
6. 不需要使用造影剂：大部分情况下，MRI检查不需要使用造影剂。
然而，某些特定的检查可能需要使用造影剂来增强图像对比度。
7. 适应症：MRI适用于多种疾病的诊断，包括但不限于神经系统疾病、心
血管系统疾病、肿瘤等。
总的来说，MRI是一种强大的医学影像技术，它通过无创的方式提供了高分辨率的人体解剖结构和病变的图像，对疾病的诊断和治疗具有重要价值。
MRI基础知识题库单选题100道及答案解析
MRI基础知识题库单选题100道及答案解析1. MRI 利用的是以下哪种物理现象？（）A. 电离辐射B. 电磁感应C. 光电效应D. 康普顿效应答案：B解析：MRI 是利用人体内氢质子在磁场中受到射频脉冲激励而发生磁共振现象，产生信号，通过计算机处理成像，其利用的是电磁感应原理。
2. 磁共振成像中，T1 加权像重点突出的是组织的（）A. 横向弛豫差别B. 纵向弛豫差别C. 质子密度差别D. 进动频率差别答案：B解析：T1 加权像主要反映的是组织纵向弛豫的差别。
3. 下列哪种元素不能用于MRI 成像？（）A. 氢B. 碳C. 氮D. 氧答案：D解析：氢质子是MRI 成像的主要物质基础，碳和氮在特定情况下也可用于成像，而氧不用于MRI 成像。
4. 在MRI 中，图像的对比度主要取决于（）A. 组织的T1 值B. 组织的T2 值C. 组织的质子密度D. 以上都是答案：D解析：组织的T1 值、T2 值和质子密度都会影响MRI 图像的对比度。
5. 以下哪种序列对出血最敏感？（）A. T1WIB. T2WIC. 质子密度加权像D. 磁敏感加权成像（SWI）答案：D解析：SWI 对出血尤其是微出血非常敏感。
6. 下列哪种情况会导致T1 值缩短？（）A. 组织含水量增加B. 磁场强度增加C. 大分子蛋白含量增加D. 顺磁性物质存在答案：C解析：大分子蛋白含量增加会使T1 值缩短。
7. 关于T2 加权像的描述，错误的是（）A. 长TR、长TEB. 突出组织的T2 差别C. 对水肿敏感D. 对脂肪信号高答案：D解析：T2 加权像对脂肪信号不高。
8. 磁共振成像中，空间定位依靠的是（）A. 梯度磁场B. 主磁场C. 射频脉冲D. 接收线圈答案：A解析：梯度磁场用于空间定位。
9. 下列哪种组织在T1 加权像上信号最高？（）A. 脑脊液B. 脑灰质C. 脂肪D. 肌肉答案：C解析：脂肪在T1 加权像上信号最高。
10. 以下哪种技术可以减少运动伪影？（）A. 快速自旋回波B. 梯度回波C. 呼吸门控D. 脂肪抑制答案：C解析：呼吸门控技术可以减少因呼吸运动导致的伪影。
放射科基础知识：MRI成像基础考试考试题(最新版).doc
放射科基础知识：MRI 成像基础考试考试题（最新版） 考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
1、单项选择题 中年人最常见的颅内肿瘤为（ ）A.脑膜瘤及转移瘤 B.血管母细胞瘤及胶质瘤 C.胶质瘤及脑膜瘤 D.髓母细胞瘤及星形细胞瘤 E.脑膜瘤及室管膜瘤 本题答案： 2、单项选择题 下列关于K 空间特性的表述，错误的是（ ）A.K 空间某一点的信息，代表图像上相应部位的组织信息 B.K 空间在相位编码方向镜像对称 C.K 空间在频率编码方向也是对称的 D.K 空间中心区域的信息代表图像的对比 E.K 空间周边部分的信息代表图像的解剖细节 本题答案： 3、单项选择题 关于肿瘤复发及放射性肺炎的说法，错误的是（ ）A.放射性肺炎急性期的病理反应主要为渗出 B.放射性肺炎急性期MRI 表现为T1WI 低或中等信号，T2WI 高信号姓名：________________ 班级：________________ 学号：________________ --------------------密----------------------------------封 ----------------------------------------------线----------------------C.放射性肺炎急性期与肿瘤复发不易鉴别D.放射性肺炎慢性期与肿瘤复发不易鉴别E.肿瘤在MRIT2WI呈略高信号本题答案：4、单项选择题下列不属于正常胸部MRI表现的是（）A.中年人胸腺T1WI、T2WI呈等信号B.气管、支气管管腔呈极低信号C.肺动静脉管腔内呈流空信号D.难以显示胸膜、难以区分肺叶E.肺动静脉管壁呈T1WI、T2WI等信号本题答案：5、单项选择题女，23岁，闭经1年余，MRI检查如图，最可能的诊断为（）A.脑膜瘤B.表皮样囊肿C.颅咽管瘤D.蛛网膜囊肿E.垂体瘤本题答案：6、单项选择题抑制脂肪含量较少的病变组织（）A.脂肪饱和法B.STIR技术C.化学位移技术D.Dixon法E.以上都不是本题答案：7、单项选择题下述肺脓肿的CT、MRI表现特点，错误的是（）A.肺脓肿早期病灶在CT 肺窗表现为大片状高密度影，可跨叶段分布B.肺脓肿早期病灶在MRT1WI呈等信号，T2WI呈高信号C.MRI对脓胸的显示敏感D.肺脓肿治愈后CT及MRI均可见钙化影E.脓肿内气体在MRI各序列均呈极低信号本题答案：8、单项选择题髓外硬膜内肿瘤的MRI表现是（）A.患侧蛛网膜下隙变窄B.患侧蛛网膜下隙受压增宽C.蛛网膜下隙对称性增宽D.蛛网膜下隙对称性变窄E.健侧蛛网膜下隙增宽本题答案：9、单项选择题静脉窦血栓形成的MRI征象不包括（）A.静脉窦内异常信号B.侧脑室扩张C.皮层出血D.皮层肿胀E.中线结构常见移位本题答案：10、单项选择题女，28岁，右股骨下端肿痛半年余，局部活动稍受限。

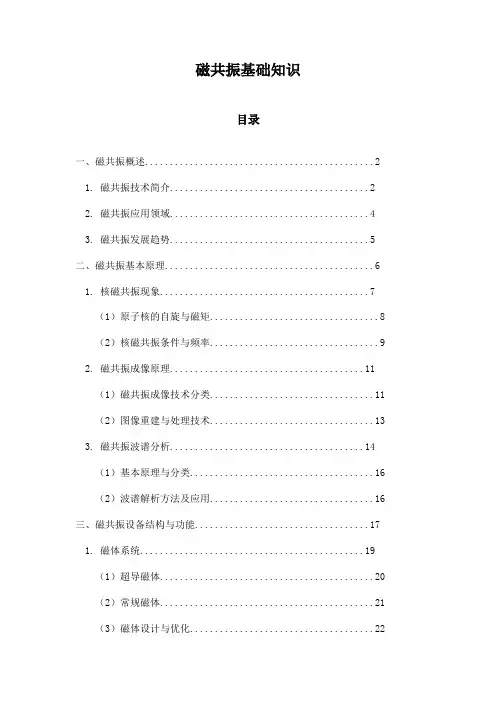

磁共振基础知识
磁共振基础知识目录一、磁共振概述 (2)1. 磁共振技术简介 (2)2. 磁共振应用领域 (4)3. 磁共振发展趋势 (5)二、磁共振基本原理 (6)1. 核磁共振现象 (7)（1）原子核的自旋与磁矩 (8)（2）核磁共振条件与频率 (9)2. 磁共振成像原理 (11)（1）磁共振成像技术分类 (11)（2）图像重建与处理技术 (13)3. 磁共振波谱分析 (14)（1）基本原理与分类 (16)（2）波谱解析方法及应用 (16)三、磁共振设备结构与功能 (17)1. 磁体系统 (19)（1）超导磁体 (20)（2）常规磁体 (21)（3）磁体设计与优化 (22)2. 射频系统 (23)（1）射频发射与接收 (25)（2）射频线圈与放大器 (26)（3）射频功率控制 (27)3. 计算机成像系统 (28)（1）数据采集与处理 (29)（2）图像存储与传输 (31)（3）系统校准与维护 (32)四、磁共振实验技术与方法 (34)1. 磁共振成像实验 (35)（1）实验准备与样品制备 (36)（2）图像采集与优化 (37)（3）图像处理与分析 (39)2. 磁共振波谱实验 (41)（1）样品选择与处理 (41)（2）波谱采集与分析方法 (42)（3）波谱解析与应用实例 (44)五、磁共振数据处理与分析技术 (45)一、磁共振概述磁共振成像（Magnetic Resonance Imaging，MRI）是一种基于原子核磁矩在外加磁场中的共振现象的医学影像技术。
它利用射频脉冲激发人体内的氢原子核，通过检测这些原子核在磁场中的共振信号，生成高分辨率的图像。
磁共振成像具有无创、无痛、无辐射等特点，对于神经系统、关节、软组织等部位的疾病诊断具有重要价值。
磁共振成像还可以进行功能成像，如弥散加权成像（DWI）、灌注加权成像（PWI）等，用于评估组织的生理功能。
磁共振成像的关键技术包括：主磁场、射频脉冲、梯度磁场和信号采集与处理。
MRI
磁共振成像（MRI）知识讲座引言我们将磁共振成像（MRI）的基本知识向大家略做介绍，希望能有所帮助。
第一章磁共振成像（MRI）基础知识一、磁共振成像（MRI）基本原理1、人体组织的化学特性人体内最多的分子是水，约占人体重量的65%，其次为脂肪成份。
此外，还有大量有机分子，如蛋白质、酶、磷酯等。
这些物质中都含有大量的氢原子。
因此，氢原子是人体中含量最多的原子。
2、磁共振成像（MRI）原理目前的磁共振成像是氢原子的成像，实际上是脂肪和水为主的软组组成像，或者说磁共振成像（MRI）是利用身体细胞中的氢原子在磁场内共振产生信号，通过精密的电脑系统重建而获得高清晰的影像，以达到诊断目的的一种技术。
二、磁共振成像（MRI）技术的发展概况1、1977年：初期MRI全身图像产生；2、1980年：首台商品磁共振成像系统问世；3、1981年：首台超导全身磁共振成像系统建立；4、1983年：获准进入市场；5、1989年：我国0.15T永磁型磁共振成像系统（ASM-015P）问世；6、1992年：我国0.60T超导型磁共振成像系统（ASM-060S）问世；7、1999年：我国0.35T永磁型磁共振成像系统（NOVUS系列）开发成功；8、2000年：我国1.5T超导型磁共振成像系统（NOVUS系列）开发成功；9、目前： 3.0T超导磁共振应用于临床；10、目前：7.0T、10.0T磁共振进入临床前研究；三、磁共振成像（MRI）的一些基本概念1. 什么是Tesla?Tesla（T）是一个磁场强度单位，中文译为特斯拉，一单位T等于10000Gause，Gause中文译为高斯，地球的自然磁场强度为0.3~0.7Gs，南北极有所不同。
2. 什么是共振？共振是一种自然界普遍存在的物理现象，物质是永恒运动着的，物体的运动在重力作用下将会有自身的运动频率。
当某一外力作用在某一物体上时，而且有固定的频率，如果这个频率恰好与物体自身运动频率相同，物体将不断吸收外力，转变为自身运动的能量，随时间的积累，能量不断被吸收，最终导致物体的颠覆而失去共振状态。
临床培训磁共振临床基础知识及读片方法演示文稿
临床培训磁共振临床基础知识及读片方法演示文稿磁共振成像技术是一种利用核磁现象对人体进行成像的医学检查方法。
在临床诊断中的应用越来越广泛，因此，掌握磁共振临床基础知识及准确的读片方法是非常重要的。
一、磁共振临床基础知识1. 磁共振成像原理磁共振成像利用人体内原子核的磁共振现象，通过改变外加静磁场和高频电磁辐射的频率，使原子核磁矢量发生受迫的能量变化，再通过梯度磁场和高频线圈的变化，得到不同组织的磁共振信号。
2. 磁共振扫描序列常用的磁共振扫描序列包括T1加权序列、T2加权序列和增强扫描序列。
T1加权序列适用于显示解剖结构；T2加权序列适用于显示病变；增强扫描序列适用于观察病变血供情况。
3. 磁共振影像解剖结构磁共振影像解剖结构包括脑、胸腔、腹部等。
脑部磁共振成像可以显示脑组织的异常结构和病变，胸腔磁共振成像可以显示肺部病变，腹部磁共振成像可以显示腹部脏器的异常结构和病变。
二、磁共振读片方法演示1. 读取序列及参数设置打开磁共振图像，选择所需的扫描序列，设置合适的窗宽窗位以显示图像细节。
根据病情需求，合理调整重复时间（TR）、回波时间（TE）和翻转角度等扫描参数。
2. 图像评估与患者信息核对首先评估图像清晰度，包括图像边界清晰、病变显示是否明确等。
其次，核对患者的个人信息，包括姓名、年龄、性别等，确保与图像信息一致。
3. 解剖结构观察根据磁共振图像，观察和评估解剖结构是否正常。
比如，脑部磁共振图像应注意观察脑回、脑室、脑实质等结构是否完整，有无异常信号等。
4. 病变辨析与分析在图像上观察和分析病变，包括病变的形态、大小、位置等特征。
通过比对不同序列的信号强度和特点，辅助判断病变的性质，如囊性、实质性、出血等。
5. 诊断意见与建议根据图像观察和病变分析，提出诊断意见，并结合临床病史，给出治疗或随访建议。
例如，病人脑部磁共振图像上显示出一颗直径较大的肿瘤，可以提出肿瘤的初步诊断，并建议行进一步的组织活检或手术切除等治疗措施。
头颅MRI—基础知识知识讲解-2022年学习资料;
磁共振成像机的基本结构-稳定的静磁场-磁体-产生磁场变化的梯度磁场-梯度系统-存在流动的氢质子-成像基础射射脉冲激发能量的装置-射频系统-接受物体放出能量的装置-表面线圈-检测能量并转化为图象-—计算机系统
影响磁共振成像信号强度的因素-组织特异性因素（内因）序列-◆T1弛豫-序列定时参数-◆T2弛豫-信号叠加次数
5ira1,5TSYS#CEb以-A-E³÷22945-Se:4-S-0位线上-Im:6-I-0位线下-D x-49,74-R0位线右-标记的意义-L0位线左-Honjins Broin Hogpital-HAI A LA!-F7452551-OAx-轴位-A-0位线前-03ūe00问-OSag-矢位-08:19±20位线后-H5=1.0-FL:-OCor-冠位-POT-FSEIR:-T民：6502-TE1133/EfC1/115.6kH也-TI:G-HEAD-FOY:29x24-G.0uhk/2.05F-152440-2 2Bi,0所Ht-FCs/St:江n-F 126
T,Flair序列能够充分显示脑室旁、脑-沟旁病灶。除对脑血管病的诊断具有重-要作用，对多发性硬化、脑炎、 肿与-实质性病灶鉴别、肿瘤与水肿的区分以-及脑外伤的诊断非常有效。目前该序列-已经是常规扫描序列。-在T, air图像上，正常脑室与脑沟-脑池为低信号。正常情况下脑室旁可以-有少许室管膜下渗出为高信号，除此之-外一 发现高信号即为异常。
L14-Nanjing Brain Hospital-H时怕LAN-F74-59661-磁共振图像-031 004-0B:19:42 AM-Siano 1.5T 575EHYi-F20G-Mag =1.0-工-FL -ROT-FSEIR-TR8002-TE:133/Ef-EC÷1/115,EkHz-TI2000-HEAD F0过24x24-5,0thk2.0s-15/0240-256H128/1.00HE-FCs/St:I/B
mri知识点总结
mri知识点总结一、MRI的基本原理1. 原子核的磁共振现象MRI利用原子核在外加静态磁场和射频脉冲作用下的共振行为来获得图像信息。
当原子核置于强磁场中时，原子核会沿着磁场方向产生磁矩，且会有精确的共振频率。
当外加一个与共振频率相同的射频脉冲时，原子核的磁矩倾角会发生改变；去除射频脉冲后，原子核的磁矩会重新恢复到平衡状态，并释放出一部分能量。
这些能量的释放可以被探测器捕捉和记录下来，最终形成图像。
2. 磁共振成像的工作原理在进行MRI扫描时，患者位于一个强大的静态磁场中。
磁场会使人体内的原子核（通常是氢原子核）具有磁矩，因此可以被用来进行成像。
通过应用梯度磁场和射频脉冲以及检测信号，可以获得人体各部位的高分辨率图像。
3. MRI图像的构成MRI图像的构成是通过对人体组织中的水分子进行成像，利用水分子在磁场中的运动和相互作用来获得图像。
不同组织中水的含量和分布不同，因此不同组织的MRI信号强度也不同，这使得MRI成像有很好的对比度。
4. MRI成像的参数MRI成像的常用参数包括T1加权成像、T2加权成像、Proton密度成像等。
这些参数可以通过调节脉冲序列以获得不同对比度的图像，从而更好地显示不同组织的解剖结构和病理情况。
二、MRI的应用1. 临床应用MRI广泛应用于人体各系统和器官的疾病诊断，包括脑部疾病、胸部疾病、腹部疾病、骨骼和关节疾病等。
其高分辨率和对软组织的优异成像效果，使得MRI成为临床诊断和病理学评估的重要手段。
2. 科研应用MRI在科学研究领域也有着广泛的应用，例如神经科学、心血管疾病、肿瘤学等方面的研究。
MRI成像可以提供组织的形态学和功能学信息，有利于科学家深入探究生物体内的结构和生理学特性。
3. 临床研究MRI也被广泛用于临床研究，例如药物疗效评估、疾病进展监测、预后判断等方面。
MRI 成像可以提供定量化的测量数据，为临床试验提供科学依据。
三、MRI的安全性1. 对患者的影响MRI成像不使用任何放射性物质，对人体没有明显的毒性和刺激性。
MRI磁共振成像基础知识
磁共振弥散张量成像（DTI）：用于研究脑白质纤维束的微观结构
磁共振功能成像（fMRI）：用于研究脑功能活动和脑血流量变化
磁共振弹性成像（MRE）：用于测量生物组织的弹性特性
02
03
04
05
MRI临床应用
神经系统疾病
脑肿瘤：诊断、分级、治疗效果评估
01
脑血管疾病：脑梗塞、脑出血、脑动脉瘤
02
脑外伤：脑震荡、脑挫伤、脑内血肿
03
磁共振成像：利用磁共振现象获取人体内部组织结构的图像，用于疾病诊断和研究
04
成像原理
利用磁共振现象
利用射频脉冲激发人体内的氢原子核
利用梯度磁场进行空间定位
利用接收线圈检测氢原子核发出的信号
利用计算机对信号进行处理和重建，形成图像
信号采集与处理
图像后处理：对重建的图像进行降噪、对比度调整等操作，提高图像质量
适应症：肌肉拉伤、肌腱炎、滑囊炎、关节炎、骨折、关节脱位等
05
应用范围：诊断、治疗、预后评估、随访等
腹部及盆腔疾病
腹部及盆腔疾病：包括肝、胆、胰、脾、肾、膀胱、子宫、卵巢等器官的疾病
应用范围：腹部及盆腔疾病的诊断、鉴别诊断、治疗效果评估
MRI优势：无辐射、软组织分辨率高、多参数成像
典型病例：肝硬化、胆囊炎、胰腺炎、子宫肌瘤、卵巢囊肿等
功能成像：通过磁共振成像技术，可以观察人体内部组织器官的功能状态
应用范围：脑功能成像、心脏功能成像、肌肉功能成像等
优点：无创、无辐射、高分辨率、多参数成像
发展趋势：更高分辨率、更快扫描速度、更精确定量分析
特殊成像技术
磁共振血管造影（MRA）：用于观察血管结构和血流情况
MRI基础知识最新版本
并可被脂肪抑制
可编辑课件PPT
14
脑白质:T1WI稍高,
T2WI稍低
T2WI
脑灰质:T1WI稍低,
T1WI
可编辑课件PPT
T2WI稍高 15
血肿:信号表现复杂,每一时期均不一样;
急性期 亚急性初期 亚急性中期 亚急性后期
T1WI
T2WI
等信号
低信号
高信号
等信号
高信号
高信号
高信号
高信号
出现含铁血黄素沉着
可编辑课件PPT
8
6.各种常见组织MRI信号表现
主要有:
水 肌肉 脑实质 血流
脂肪 骨骼 血肿 粘液
可编辑课件PPT
9
﹡
﹡
T1WI
T2WI
水:T1WI 低信号 T2WI 高信号
可编辑课件PPT
10
↖
↖
T2WI
Flair水抑制
T2WI水抑制可使自由水变成低信号,结合水仍为高
信号.(可鉴别梗塞的新旧)
MRI基础与临床应用
可编辑课件PPT
1
一、 MRI基础部分
可编辑课件PPT
2
1.MRI历史发展
1945年 1971年 1976年 1980年 1989年
核磁共振现象的发现 应用于医学成像研究 取得人体MRI图象 MRI装备商品化 国产永磁装备商品化
可编辑课件PPT
3
2.MRI成像的基本原理
基本物理基础: 核磁共振现象
可编辑课件PPT
16
亚急性早期血肿
CT
T1WI
T2WI
可编辑课件PPT
17
T1WI
T2WI
亚急性中晚期血肿
