案例五汽车底盘维修案例

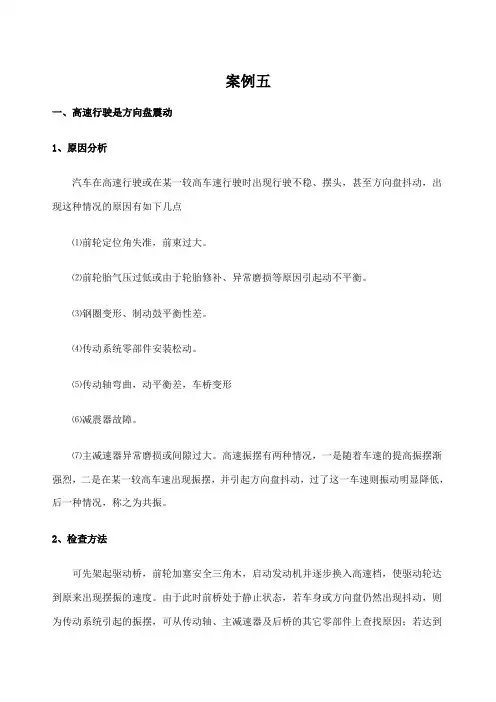

案例五

一、高速行驶是方向盘震动

1、原因分析

汽车在高速行驶或在某一较高车速行驶时出现行驶不稳、摆头，甚至方向盘抖动，出现这种情况的原因有如下几点

⑴前轮定位角失准，前束过大。

⑵前轮胎气压过低或由于轮胎修补、异常磨损等原因引起动不平衡。

⑶钢圈变形、制动鼓平衡性差。

⑷传动系统零部件安装松动。

⑸传动轴弯曲，动平衡差，车桥变形

⑹减震器故障。

⑺主减速器异常磨损或间隙过大。高速振摆有两种情况，一是随着车速的提高振摆渐强烈，二是在某一较高车速出现振摆，并引起方向盘抖动，过了这一车速则振动明显降低，后一种情况，称之为共振。

2、检查方法

可先架起驱动桥，前轮加塞安全三角木，启动发动机并逐步换入高速档，使驱动轮达到原来出现摆振的速度。由于此时前桥处于静止状态，若车身或方向盘仍然出现抖动，则为传动系统引起的振摆，可从传动轴、主减速器及后桥的其它零部件上查找原因；若达到原先摆振的速度，汽车不出现抖动，则基本可确定是前桥部分存在故障，可用车轮定位仪检查车轮定位和前束是否符合要求，检查轮胎是否变形过大和用轮胎平衡机检查车轮动平衡情况。在平时处理这种高速摆振时，某些型号的车辆，在某一特定车速范围出现共振现象，如更换新钢圈、新轮胎后，故障现象消失，但行驶1万公里左右，又会出现同样故障，经更换大规格钢圈和轮胎后，故障则完全消除。从中可以推断，原车配置的钢圈和轮胎可能偏小，在车辆满载及超载情况下，载荷超过了钢圈和轮胎的承载能力，导致钢圈及轮胎变形，引起车辆共振。公交车由于超载情况比较普遍，此类情况更易发生。

二、转向沉重

1、原因分析

转向沉重的原因较多，但通常有以下几点：

⑴轮胎气压不足，尤其是前轮气压不足，转向会比较吃力。

⑵助力液压油不足，助力泵至方向机的油路有皱褶，导致方向机供油不足。⑶转向助力泵损坏或型号不对，导致供油不足。

⑷方向机内部发卡。

⑸前轮定位不准，如主肖后倾角过大，转向就会沉重。

2、诊断及处理

按照先易后难的原则，先检查轮胎气压、助力油壶的油量是否符合要求，再检查油路是否有皱褶，一般来说，如果是⑵、⑶、⑷这三种原因引起的故障，转向时都会有异响。

三、行驶时跑偏

1、故障现象

检查跑偏，一般是在行驶时，摆正方向盘，然后放开方向盘行驶，看汽车是否走直线。如果不走直线，就是行驶跑偏。注意一定要把行驶跑偏和制动跑偏加以区别。

2、原因分析

⑴左右轮胎气压不一致，这时由于左右轮胎的行驶阻力不等，会导致行驶跑偏。

⑵车桥移位，导致车辆左右两边的轴距不等。

⑶前轮定位不准。左右前轮外倾角、主肖后倾角、主肖内倾角、前束等距不合要求，都会导致车辆行驶跑偏。

3、诊断及处理

检查左右两边车胎气压是否一致，用车轮定位仪检查车轮定位（包括车桥定位和前后轮定位）是否符合要求，并进行适当调整。

一辆1994年产丰田佳美轿车，装备了4缸电喷发动机，行驶里程12万km，来我校汽修厂维修。用户报修该车在行驶过程中底盘部分有异响。

经试车，发现此车低速行驶在颠簸路段上汽车散热器时，车辆下部不时发出“咯噔，咯噔”的声音。热车行驶时，声音尤为明显。根据以往的经验，此种声音为部件松旷后相互撞击所发生的。在进行了常规检查后，初步确认为右侧转向拉杆球头松旷，于是更换了新的转向拉杆球头。重新进行试车时，发现异响依然存在。所以又检查了此车悬挂部位的螺栓与螺母的紧固程度，也未发现异常现象。

接着，又检查了此车前部减振器、下摆臂与前驱动轴，均属正常。到底问题出在哪里呢？决定再次试车。在将车预热后，低速行驶在颠簸的土路上，感觉此车车身左右晃动时异响最为明显，而且声音依然在转向机附近。这时，灵机一动，下车用力左右摇晃车身，异响随车身晃动又出现了。这下问题就好办了，随后将车开回厂内，并架在举升机上，让同事帮助晃动车身，而笔者则站在车下，用手触摸部件，感觉转向机随异响有同样频率的振动。于是，将转向机解体。发现转向齿条有磨损，且与衬套配合间隙过大。所以当车辆晃动时，齿条与衬套相互碰撞，导致了异响的产生。

在更换了转向器后，试车一切正常，故障被排除了。

总结：

该故障的诊断过程，可以看出汽车在行驶过程中，因外部的碰撞或机件的老化、磨损，会出现故障。有时也会伴随故障而产生一些异常的噪声，有些异响虽很相似，但故障部位却不尽相同。这就需要我们在平时的工作中要仔细、认真地检查，有时还需要进行科学的分析，只有这样才能对故障做出准确的判断，提高工作效率。
