预付费三相交流电能表使用说明书(新)剖析
三相四线费控智能电能表使用说明书-新版.pdf

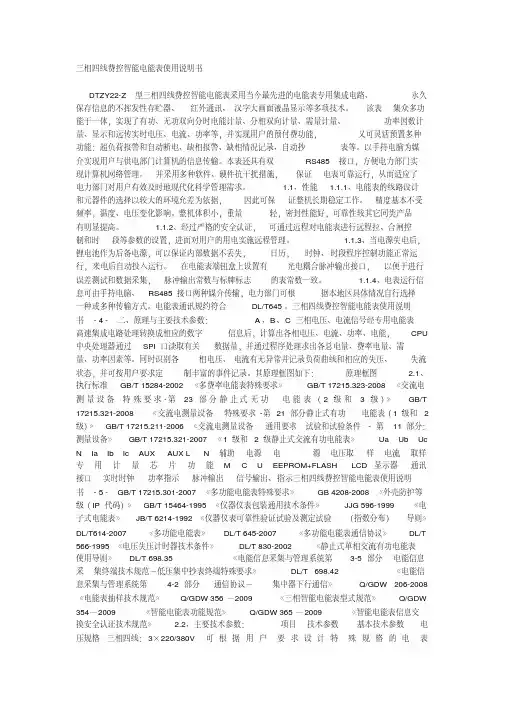

三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。
该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。
以手持电脑为媒介实现用户与供电部门计算机的信息传输。
本表还具有双RS485 接口，方便电力部门实现计算机网络管理。
并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。
1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。
精度基本不受频率，温度、电压变化影响。
整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。
1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。
1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。
在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。
1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。
电能表通讯规约符合DL/T645。
三相四线费控智能电能表使用说明书- 4 - 二、原理与主要技术参数：A、B、C 三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器通过SPI 口读取有关数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。
DTSY22山东三相预付费表说明书
一、用途、功能和适用范围：SY22型全电子式三相预付费电能表是采用先进的固态集成技术和SMT工艺制造的新产1.D ST品，其特点是高精度、宽负载、高灵敏、低功耗，供计量额定频率为50Hz的交流三相有功电能表，并实现先买后用的电量预购功能。
采用国际标准通用IC卡进行数据传递，并根据用户需要实现RS485的远程通讯。
2.供电部门可通过计算机和我公司配置的售电管理系统对用户预购电量。
预置最大负荷限制量，对IC卡进行密码设置，经IC卡传递给电表。
计算机内储存有用户表的出厂表号、表常数、机械计度器初始值、用户地址、姓名等信息，便于用电管理与用电监察。
3.该电能表具有实时数据回读功能，将新购过的IC卡插入表内或在购电前将IC卡插入表内，电表即将表内总用电量、剩余电量、表内欠费电量、总购电次数等数据写到IC卡中，便于供电部门与用户进行信息交换。
4.设置报警功能：剩余报警电量、协议透支电量、超负荷报警量任意设置。
5.电表数码管4秒交替循环显示：总用电量XXXXX.X kWh，剩余电量 XXXXX.X余kWh，当剩深圳浩宁达仪表股份有限公司- 1 -余电量减为零时，用户仍可继续用电，电表自动记录欠费电量。
6.当剩余电量低于预置剩余报警电量时，电表每走整度点就会输出5次声光报警信号，以提醒用户及时购电，此时用户插入自己的IC卡可撤除报警，继续使用剩余电量，并将当前运行信息写入IC卡，当剩余电量等于或低于零时，表内输出拉闸信号或者表内继电器动作，电表发出声光报警并切断用户负荷。
如电表预置的协议透支电量为零，用户插卡后，电表不能合闸供电；如预置的协议透支电量不为零，插IC卡抄表同时撤除报警，表内撤出拉闸信号或者表内继电器动作，合闸供电，允许用户透支用电，电表计量欠费电量，当用户欠费用电量超过预置协议透支电量时，电表发出声光报警并且表内再次输出拉闸信号表内继电器动作，再次切断用户负荷，此时用户插卡，电表再也不能合闸供电，只有用户重新购电，电表方能合闸供电。
德力西电气 DTSY606型三相四线电子式预付费电能表(液晶、红外、485)使用说明书
DTSY606型三相四线电子式预付费电能表(液晶、红外、485)使用说明书2019E914-33符合标准：GB/T 17215.321-2021安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DTSY606型三相四线电子式预付费电能表(液晶、红外、485) (以下简称"电能表")是一种用于测量频率为50Hz的三相交流有功电能，实现预交费、后用电的预付费管理模式的电能表。
本产品可采用IC卡、红外通讯和RS485远程通讯三种方式进行购电充值，电能表通过计量模块和MCU模块累计有功电量，同时递减表内的剩余电量，剩余电量为零时拉闸断电；同时该表可检测当前电能表功率、当前电压、当前电流等参数，可利用RS485通讯接口实现远程抄表，为电力部门的用电自动化管理提供更为便捷的服务；本电能表采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，具有测量准确度高、稳定性好、可靠性高、显示直观、过载能力强等显著优点、数据显示采用LCD，为三相电能测量提供先进、可靠的计量工具。
本电能表设计符合标准GB/T 17215.321-2021《电测量设备(交流)特殊要求第21部分：静止式有功电能表(A级、B级、C级、D级和E级)》，其通信符合DL/T 645-2007《多功能电能表通信协议》的要求。
2设计原理2.1产品构成简述电能表主要分外壳部分和内部模块电路部分；外壳部分包括底座、端钮、表盖、铭牌等部件；内部模块电路部分主要包括：电源部分、计量部分、数据处理部分、液晶显示及指示部分、IC卡通讯、红外通讯、RS485通讯、继电器控制、蜂鸣器控制等部分。
原理框图如图1所示。
图1 电能表原理框图2.2工作原理用户消耗的电能通过电流互感器进行电流采样、电阻分压进行电压采样，输入到计量芯片内，芯片经过A/D转换送到乘法器相乘，乘积后的信号再经过D/F转换，经过分频电路输出，经过隔离后输出为单片机提供计量的电能数据和当前电流、电压、功率数据；单片机采集到相关数据后，通过累计和运算，得到使用电量和相关数据存入储存器中，再根据用户用电情况控制继电器来实现通断电，通过IC卡通讯、红外通讯或RS485通讯实现预购电以及相关数据的设置，并把数据存入存储器中；也可通过RS485通讯实现组网，实现远程购电和抄读表内数据。
三相四线费控智能电能表使用说明书
三相四线费控智能电能表使用说明书三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。
该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。
以手持电脑为媒介实现用户与供电部门计算机的信息传输。
本表还具有双RS485 接口，方便电力部门实现计算机网络管理。
并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。
1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。
精度基本不受频率，温度、电压变化影响。
整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。
1.1.2、经过严格的安能测量四象限定义参考下图，其参考矢量是电流矢量（取向右为正方向）。
电压矢量U 随相角φ改变方向。
电压U 和电流I 间的相角φ在数学意义上取正（逆时针方向）。
图：电能测量四象限定义 3.1.2 电能计量功能电表可计量如下电能资料：分时计量功能，即可按相应的时段分别累计、存储总、尖、峰、平、谷有功电能、无功电能；分别计量正反向有功、无功分相电能。
所有电能资料均可存储当前及最近12 个月的数据，显示当前及上月、上上月的资料。
其中：四象限无功电能除能分别记录、显示外，还可通过软件编程，实现组合无功 1 和组合无功 2 的计算、记录、显示。
（注：循环显示组合无功 1 和组合无功2，但可按显和采集四象限无功量）。
分相正、反向有功无功电能，对三相四线来讲，是指A、B、C 三相各相的正、反向有功无功电能；对三相三线来讲，是指AB、BC 相各相的正、反向有功无功电Ù三相四线费控智能电能表使用说明书- 8 - 能。
三相预付费复费率电能表用户使用手册8页word
预付费多费率电能表用户使用手册一、概述该电子式预付费复费率电能表(以下简称“仪表”)是根据居民实际用电状况所设计、制造。
它具有较高的准确度和可靠性。
本仪表采用先进的电能计量专用芯片，与成熟的复费率、预付费技术相结合设计而成，应用16位数字采样处理技术及SMT工艺制造的高新技术产品。
关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和使用寿命，数据显示采用大屏幕液晶，便于抄表。
该仪表能实现分时计量预付费，设定日抄表，掌上电脑编程及抄表等功能；可设置2个时区，3种费率，12个日时段；并具有红外和485通讯功能，可实现远距离抄表，通信规约可支持DL/T 645-2007《多功能电能表通信规约》，为用电自动化管理提供了必备的条件。
其性能指标符合GB/T 17215-2002《1级和2级静止式交流有功电度表》中对电子式有功电度表的技术要求，符合GB/T15284-2002《多费率电能表特殊要求》对复费率电能表的技术要求，并符合GB/T18460-2001《IC卡预付费售电系统》的各项技术要求。
二、主要功能预付费复费率电能表具有以下基本功能：3.1 分时有功正、反向电能计量，无功电量计量，可分为4种费率、12个时段、8个时区。
3.3 可通过掌上电脑进行红外通讯、完成编程设置和抄表。
3.4 可实现参数轮显，轮显的参数（不超过32项）和时间间隔可预先设置，参数轮显的顺序也可任意设定。
3.5 带光耦隔离有功无源脉冲输出接口，脉冲常数和电表常数相同。
3.6 记录12个月的有功总电量和分时电量,并可通过红外或485方式抄表。
3.7 具有编程禁止功能和数据清零功能。
3.8 支持部规约的缩位抄表。
3.9 具有先购电后用电,并在指定抄表日自动冻结每月的各费率用电量。
3.10可使用IC卡进行参数设置和抄表。
3.11采用一表一卡方式，IC卡内数据多重校验和加密，安全可靠。
3.12 每次购电能通过电卡进行双向传递数据。
3.13 能设置非工作营业时段和应急赊欠限量。
DTSY601型三相四线电子式预付费电能表使用说明书
DTSY601型三相四线电子式预付费电能表（液晶显示带485通讯）使用说明书2018E476-33一、用途及适用范围DTSY601型三相四线电子式预付费电能表(数字卡式三相电能表)是以全数字化、智能化的电能计量专用芯片为核心，结合单片机智能处理技术的高性能计量仪表。
具有完全数字化电能计量、智能化收费控制、用户信息管理等多功能的新一代产品。
该电能表是当前改革用电体制，实现电能商品化，解决收费难及调节电网负荷状态的理想产品。
该产品可安装在室内或室外电表箱内。
适应于环境温能为-20℃~45℃，相对湿度不大于85%的条件下使用。
其性能指标符合GB/T 17215.321-2008《交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）》及GB/T 18460.3-2001 《IC卡预付费售电系统第3部分：预付费电度表》的要求。
该产品各项性能指标符合标准DL/T 645-2007《多功能表通讯规约》（兼容DL/T 645-1997《多功能表通讯规约》）。
二、主要功能及特点1、标准IC卡硬件加密预收费，供电部门以出售用电卡（IC卡）的方式销售电量预收电费，用户先买后用。
2、集完全数字化计量、电量显示、预付费控制、读卡等多种功能融为一体，具有极高的可靠性。
3、过负载保护。
负载超过设定最大电流连续一段时间，切断供电回路,液晶上闪烁报警符号。
电能表自动延时一段时间将自动合闸。
4、用电IC卡经软硬件多重加密，完全确保数据的安全、正确、可靠。
经过特殊设计，用电IC卡上记录了用户插卡时电表的剩余电量和累计电量以及是否有窃电行为的信息。
5、完善的卡口保护电路，可有效防止各种对卡口恶意攻击的行为。
6、显示剩余电量，显示位数为8位（6位整数，2位小数）。
7、剩余电量达到预报警电量，液晶上闪烁显示剩余电量，以提示用户需输入新的购电量。
8、当电能表中剩余电量为零时，电能表自动跳闸，中断供电，此时，用户必须持购电卡到售电部门购电(供电部门设置可以有透支电量，插入购电卡后用户可以使用一定限值电能)，用带有有效电量的购电卡插入表内后，方可正常供电。
三相交流表说明书
三相交流表说明书三相交流表—NHR-3300系列使⽤说明书⼀、产品介绍三相交流表—NHR-3300系列可外接电压、电流互感器的标准信号或直接接⼊电流5A、电压500V的交流信号，并通过专⽤DSP芯⽚定点处理，⾼速、⾼精度AD采集，多种接线⽅式可选，可同时测量三相交流电流、三相交流电压、三相有功功率、三相⽆功功率、三相视在功率、三相功率因数、⼯频周波、谐波、三相有功电能、三相⽆功电能和三相总电能，并在型号上对每个功能做了明确的细分。
输出功能可选模拟量输出、通讯输出和累积脉冲输出功能，配备RS232/485通讯接⼝，⽀持标准MODBUS RTU通讯协议，可组⽹实现数据的集中管理；可带⽋压和过载事件报警和故障事件记录功能。
本产品采⽤⼯业级元器件，所有与外界的连接都做了电⽓隔离，内置抗雷击保护电路和电源滤波器。
可靠的端⼦输⼊，接线端⼦采⽤国外进⼝插拔式端⼦，具备⾼耐压和过流等级的特点。
专业的EMC设计，对装置输⼊电源、模拟和数字电源进⾏实时的监测，保证了其运⾏的可靠性。
科学的⾃诊断功能，可通过显⽰代码表明产品的故障。
产品⼴泛应⽤于分布式电⼒监控系统、变电站综合⾃动化系统、⽆⼈值守变电站、低压智能配电系统、智能型开关柜/配电盘、智能型箱变及楼宇⾃动化系统的数据采集。
⼆、技术参数12）显⽰窗在正常测试状态下，显⽰测试数据；在参数设置状态下，第⼀屏显⽰⼀级菜单，第⼆屏显⽰⼆级菜单，第三屏显⽰设定参数值四、参数设置4.1主菜单显⽰总揽说明，流程见下图：备注：a）在参数设置状态下，如果连续10分钟⽆操作，系统⾃动退出到初始界⾯。
b）参数设置过程中，Code必须正确输⼊；否则，不能设置参数。
c ）在每个显⽰画⾯下按键都可返回到编程设置画⾯。
d ）在“⼆级菜单”中按键可对每个参数进⾏设置，设置数值在第三屏显⽰e ）在“⼆级菜单”参数修改后，按键返回到“⼀级菜单”时提⽰保存参数，“y”保存，“n”不保存。
设置编程密码⽉显⽰⽇显⽰时显⽰分显⽰秒显⽰电压下限报警⽆功脉冲常数变送输出选择及量程变送输出下限电流选择注1：其它报警参数（见4.1流程图）中出现的各种报警形式与电压上下限设置项相同，继电器报警输出对应的是测试数据与显⽰数据不同，请参照公式：显⽰数据=测试数据*倍率注2：其它⼩数位数设置参数（见4.1流程图）中出现的各种⼩数形式与电压⼩数位数设置相同注3：各线制合计参数计算⽅法如下：注4：在设置参数时，最后⼀位数字增加到9后，如需再往上增加数值，需按键进⾏操作。
DTSY1352 三相电子式预付费电能表
086DTSY1352三相电子式预付费电能表安装使用说明书V1.1安科瑞电气股份有限公司目录一、概述 (2)二、主要功能 (2)三、技术参数 (2)四、外形尺寸（单位：mm） (3)五、接线与安装 (3)六、使用及操作 (4)七、通信说明 (6)一、概述DTSY1352三相电子式预付费电能表主要用于计量额定频率50Hz的三相交流有功电能，具有预付费、负载控制及RS485通信（选配）等功能，性能指标符合GB/T18460.3-2001标准。
是改革传统用电体制，提高用电管理水平的理想电能表。
二、主要功能功能名称功能说明功能配置电能计量双向有功电能计量（反向计入正向）■参数测量电压、电流、功率等参数测量■预付费逻辑加密卡，实现先交费后用电■控制可配合预付费专用断路器实现负载通断控制■LCD显示8位段式LCD显示■□C通信RS485接口MODBUS-RTU协议(■：标配；□：可选)三、技术参数电气特性电压输入额定电压3×220/380V，3×380V AC参比频率50Hz功耗<2VA（每相）电流输入输入电流 1.5(6)A,5(20)A,10(40)A,20(80)A起动电流0.004Ib功耗<1VA(最大电流)测量性能符合标准GB/T17215.321-2008测量精度 1.0级测量范围000000.00~99999999kWh脉冲输出输出类型无源输出，外接电源DC+5V~24V脉冲宽度80±20ms脉冲常数6400imp/kWh，1600imp/kWh，800imp/kWh，400imp/kWh（与基本电流对应）通信接口RS485(A+、B-)介质屏蔽双绞线协议MODBUS-RTU机械特性外形尺寸长×宽×高144mm×85mm×74mm(8模数)最大接线能力柔性电缆25mm2四、外形尺寸（单位：mm）五、接线与安装A B L1L1'L2L2'NL3'L3C Nctrl35预付费专用断路器直接接入接线图A B L1Ua L1'L2L3L2'Ub C NUc L3'N ***3534跳闸经互感器接入接线图789101112A B R S485+-+-电能脉冲时钟脉冲通信与脉冲端子在实际应用中，直接接入仪表与预付费专用断路器配合、经互感器接入仪表与分励脱扣装置配合完成对后端负荷的控制。
三相电能表使用说明书
te 2.11.1 校时记录 ..................................................................................13
2.11.4 编程记录 .................................................................................13 2.11.5 断相记录 .................................................................................13
2.2.6 周休日 .........................................................................................5
R 2.2.7 备用时段参数 ..............................................................................5
2.5.1 LCD 自检 ......................................................................................6 2.5.2 LCD 自动循环显示 ......................................................................6 2.5.3 LCD 按键显示 ..............................................................................7 2.5.4 显示指示 .....................................................................................7
DT(S)SY606 三相电子式预付费 电能表(数码管) 使用说明书
DT(S)SY606三相电子式预付费电能表(数码管)使用说明书DTSY606： 2020E740-33DSSY606： 2020E739-33符合标准：GB/T 18460.3-2001安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DTSY606型、DSSY606型系列三相电子式预付费电能表(数码管)，采用专用大规模集成电路以及SMT技术，停电数据不丢失，应用计算机管理，通过IC卡购电，先购电后用电，一表一卡，专卡专用，是国内最新的民用电能计量产品之一。
本产品可用来计量额定电压、额定频率50Hz的三相交流有功电能，其性能符合GB/T 18460.3-2001《IC卡预付费售电系统第3部分：预付费电度表》和GB/T17215.321-2021《电测量设备(交流)特殊要求第21部分：静止式有功电能表(A级、B级、C级、D级和E级)》的技术要求。
2主要功能2.1计量功能：能够计量正、反两个方向的有功功率。
且以每0.01kWh向正方向累计一次电量，停电时，剩余电量和累计使用电量等数据不丢失。
2.2辨伪功能：当使用非指定介质时，电能表不会接受指令，拒绝操作。
2.3返写功能：当插入用户的购电卡后，电能表可将当前的剩余电量、使用电量及电能表的运行状态等信息返写入IC卡中，以供售电系统查询。
2.4受检功能：能接受售电管理系统制作的查询卡的检查，并能将当前剩余电量、使用电量及电能表的运行状态等信息返写到查询卡中，以便对电能表的运行状态进行检查。
2.5补遗功能：当用户购电卡丢失，可通过售电系统进行补卡售电，再插入电能表，此时电能表只接受新补的购电卡，拒绝原购电卡。
2.6初始化功能：用户第一次购电时，售电系统为用户建立唯一的档案并将有关信息传递到购电卡上，当用户将购电卡插入电能表时，电能表被初始化并与该购电卡建立一表一卡的关系。
2.7预付费功能：电能表具有先购电，后用电功能，当表内剩余电量不足时报警，剩余电量为零则直接断电或通过控制外部断电装置进行断电。
三相电子式预付费液晶显示电能表说明书【人民电器】
1、用途、特点和适应范围DTSY858型系列三相电子式预付费电能表(下称电表)，符合GB/T17215和GB/T18460标准，用先进的单片机处理系统进行数据的采集、处理和保存。
其用途是计量额定频率为50Hz 或60Hz 的三相有功电能。
主要特点：应用计算机管理，先购电后用电；在额定电流范围内能限制最大使用功率(由供电部门限定)；一表一卡，专卡专用，失卡不失电，补卡再用；电卡能双向传递数据；能自动断电告警用户购电；电量为零时，自动拉闸断电；并具有一定的防窃电软件设计等。
本电表适用于环境温度为-25℃～+55℃，相对湿度不超过85％。
2、规格型号及技术指标 2.1 规格型号2.2 基本误差（平衡负载误差极限）2.3 起动在参比电压，参比频率及COS φ=1.0的条件下，负载电流为0.004Ib(1级)、0.005Ib(2级)仪表应能连续计量电量。
2.4 潜动电压回路加额定电压115％，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。
2.5 电压范围正常工作电压： 0.9Un-1.1Un 极限工作电压： 0.8Un-1.15Un 2.6 功耗电压线路功耗： ≤2W 和 10VA 电流线路功耗： ≤4.0VA3、主要结构及工作原理DTSY858型系列三相电子式预付费电能表是采用进口专用大规模集成电路，16位A/D 转换、数字乘法器、应用数字采样处理技术及SMT 工艺制造的新型仪表。
3、1工作原理图电能表由分压器取得电压采样信号，电流互感器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲。
3、2数据处理电能计量脉冲经光电耦合器送CPU处理，运算后存储于非易失EEPROM 中。
由计算机管理信息系统，通过IC卡读写器，写入一定电量和监控要求的IC卡输入表内微处理器系统，经CPU运算后，提供显示、报警、切断状态信号。
4、安装与使用4.1 电表在出厂时经检验合格，并加封铅印，可安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。
三相四线电子式预付费使用说明书
5．2数据保护
数据保护采用全固态集成电路技术，无需电池，断电后数据可保持十年以上。
5．3电量提示
用户用电时，电能表中电量递减计数，当表中剩余电量等于报警电量时，电表常显d 剩余电量（或跳闸断电一次，用户需插入IC卡，就可恢复供电），用户此时应及时购电。
5．4断电
5．主要功能
5．1电量显示
a)电能表采用机械记度器显示累积用电量
b)电能表采用4位LED显示剩余电量
c)上电轮显内容：
序 号
内 容
1
F1
2
＊＊＊＊剩余电量(最大9999H＊＊＊累计用电量高3位
5
L＊＊＊累计用电量低3位
6
F3
7
＊＊＊＊最大负荷
8
F4
9
＊＊＊＊报警电量
10
F5
11
＊＊＊＊过零电量
5．6回写功能
电能卡可将用户的累计用电量、剩余电量、过零电量回写到售电系统中便于管理部门的统计管理。
5．7记录非正常用电
当剩余电量为零，电表还在运行，电能表会记录过零电量，并在用户下次购电时回写到售电系统，便于电力部门作相应的处理。
6．安装使用
6．1电能表在出厂前经检验合格，并加铅封，即可安装使用。
2、用途和使用范围：
供计量参比频率为50Hz的交流三相有功电能。适用于预付费以及与计算机联网等。
3、主要技术参数
1）参比电压：3×220/380V参比频率：50Hz
2）基本电流：3×1.5(6);3×5(20);3×10(40); 3×15(60);
3×20(80);3×20(100); 3×30(100);
安装图：
6．2电能表安装要求：
F1-F7DTSY1797R三相四线电子式预付费电能表使用说明书
是我公司开发推向市场的新产专用CPU电路进行数据处理、显示和控制50Hz×10（40）A； 3×10（60）A； 3×15（60）A；·h 200imp/kW·h1、电能计量部分，2、微处理部分。
电能计IC卡导入装置直接送至微处注：⏹当插入卡片后，电表轮显上述1~15项内容。
⏹数码管平时20秒显示一次剩余电量。
⏹当表内剩余电量大于限购电量时，插入有电量的购电卡时，显示FULL并轮显1~15项内容。
⏹当剩余电量小于报警电量时，电表常显d xxx剩余电量，提醒用户购电(插入有电量的购电卡时，显示购电量、F1-- 、表内总电量，并轮显1~15项内容、显示完“F1--”方可拨卡)。
⏹若平时显示“EEEE”则为电表硬件出错。
5、2数据保护数据保护采用全固态集成电路技术，无需电池，断电后数据可保护十年以上。
5、3电量提示用户用电时，电度表中电量递减计数，当表内剩余电量等于报警电量时，电表常显d xxx剩余电量或跳闸断电一次，用户插入IC卡，就可恢复供电，用户此时应及时购电。
5、4断电当电度表中剩余电量为零时，电度表自动跳闸，中断供电，用户应直接插入电量有效购电卡。
5、5负载控制通过购电卡可以设定用户的最大用电负荷，负荷以kW为单位设置。
当实际用电负荷超过设定值时，电度表自动拉闸断电LCD显示UUPP提醒用户减少负荷，当用户减少用电负荷5分钟左右或用户插入IC卡，即可恢复供电。
5、6回写功能电度表可将用户的累计用电量、剩余电量、过零电量回写到售电系统中便于管理部门的统计管理。
5、7记录非正常用电当剩余电量为零，电表还在运行，电度表会记录过零电量，并在用户下次购电时回写售电系统，便于电力部门做出相应的处理。
5、8用户抽检功能售电软件可提供数据抽检用参数并根据要求提供优先抽检的序列。
6 安装使用6、1电度表在出厂前经检验合格，并加铅封，即可安装使用。
6、2电度表安装要求：6、2、1在室内使用：安装表的底板应固定在坚固耐火的墙上，建议安装高度为1.8米左右，空气中无腐蚀性气体。
三相费控智能电能表说明书(精)
三相费控智能电能表说明书名称：三相费控智能电能表系列：智能电能表型号：DTZY1122C-Z一、产品概述三相费控智能电能表是采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的具有国际先进水平的仪表。
电能表由测量单元、数据处理单元、通信单元、ESAM模块等组成，具有电能量计量、信息存储及处理、实时监测、自动控制、信息交互、负载控制等功能的电能表。
二、功能简述zzzzzzzzz 电能表内置具有温度补偿功能的硬件时钟，具有日历、计时和闰年自动切换，节假日和公休日特殊费率时段功能。
可计量正、反向、组合有功总、尖、峰、平、谷电能，组合有功电能计量模式可根据有功组合方式特征字任意设置。
记录有功正、反向的总、尖、峰、平、谷最大需量及其发生时间。
记录并存储12个结算周期最大需量及其发生时间。
具有定时冻结、定时冻结、约定冻结、日冻结、周期冻结功能。
电能表内配套有专用的作为安全认证接口和安全数据存储单元的ESAM模块。
远程费控智能电能表是通过网络等虚拟介质远程实现费控功能的电能表。
本地费控电能表是通过CPU卡固态介质在本地实现费控功能的电能表。
实时测量监测：记录、显示当前电能表的总及分相电压、电流、功率、功率因数等运行参数，当电网或电表发生异常时,以事件方式进行记录。
负荷记录的内容可以从电压、电流、频率；有、无功功率；功率因数；有、无功总电能；四象限无功总电能；当前需量这六类数据中任意组合选择。
三、技术参数z 电气参数正常工作电压～1.1Un极限工作电压～1.15Un电压线路功耗电流线路功耗时钟电池电压停电显示电池电压≤1.5W、6VA ≤0.4VA 3.6VDC 6.0VDC有功0.001In(0.5S)， 0.002In(1级互感式)，0.004 In（1起动电流级直通式）无功 0.003In (2级互感式)，0.005 In (2级直通式)z 技术参数准确度等级额定频率时钟准确度(日误差)电池容量停电后数据保存时间费率数有功0.5S级，1级；无功2级50Hz ≤0.5S/d (23℃) ≥1200mAh ≥10年(新电池) 4时段数（可设置）计度范围显示 0～999999.99kWh,0～999999.99kvarh 固定界面液晶显示屏RS485通信接口:1200～9600 bps（缺省：2400bps）通讯波特率电力载波通信接口：1200～9600 bps（缺省：2400bps）红外通信接口：1200bps潜动具有防潜动逻辑设计外型尺寸×170mm×85 mm重量≤3.0kgz 气候条件安装方式规定的工作范围极限工作范围储存和运输极限范围户内式 -10°C ∼45°C -25°C ∼60°C -25°C ∼70°C 户外式 -25°C ∼60°C -40°C ∼70°C -40°C ∼70°C。
三相电子式预付费电能表使用说明书及外置互感器接线图
DDSY1270系列三相电子式预付费电能表三相电表：DDSY1270型3x10(40)A 3x15(60)A 3x20(80)A 3x1.5(6)A执行标准：GB/T17215.321-2008GB/T18460.3-2001产品简介DDSY1270型三相电子式预付费电能表是我公司研制的新型预付费电能表。
本表数据传输介采用射频卡技术，具有防潮、防尘、无莫损、抗腐蚀、抗磁电攻击等特点。
数据显示部分采用符合国家标准的6位数码管显示。
数据状态分别用3个LED指示，方便用户理解。
具有预付费及多项智能化管理功能。
主要参数1、准确度等级：有功1.0级2、参比电压：3x220V/380V3、规格: 10(40)A 15(60)A 20(80)A 1.5(6)A4、额定频率：50Hz5、功耗：≤2W,6V A6、工作温度：-25℃～+60℃7、工作湿度：≤85%8、储存和运输温度：-25℃～+70℃9、储存和运输温度：≤85%主要功能1、精确计量有功电能、反向电能正向计量。
2、电表计量线性好、动态工作范围宽。
3、预付费功能：采用射频卡实现预付费，具备极高的安全性。
图片：DTSY1270三相四线预付费电能表使用说明书DTSY1270型三相四线预付费电能表是我公司研制的新型智能化电能表，各项技术指标符合GB/T17215-2008《1级和2级静止式交流有功电度表》和GB/T18460-2001《预付费电度表》的技术要求。
本表数据传输媒介采用非接触式IC卡技术，具有防水、防潮、防尘、无磨损、抗腐蚀、抗磁电攻击等特点。
数据显示部分采用符合国家标准的6位数码管显示。
数据状态分别用3个LED指示，方便用户理解。
一、产品特点（1）数码管六位显示，用户辨认方便。
（2）采用射频卡技术避免了接触式IC卡的不安全因素。
（3）外观设计简单、新颖，大方二、主要技术指标（1）准确度等级：1.0级，基本误差、启动潜动符合国标要求。
（2）脉冲常数：1600imp/kWh（3）电压量程：3X220/380 V（4）电流量程：3X1.5（6）A（5）功耗：小于2W（6）工作环境：-25℃～55℃（7）预付费功能：预收电费，剩余电量为零时自动拉闸断电。
三相费控智能电能表说明书(远程)
1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根 据本地区具体情况自行选择一种或多种传输方式。电能表通讯规约符合 DL/T645。
三、计量 ........................................................ - 6 3.1、计量功能 ................................................. - 6 3.1.1 电能测量四象限定义 ....................................... - 6 3.1.2 电能计量功能 ............................................ - 7 3.1.3 最大需量计量功能 ........................................ - 7 3.1.4 电参量测量功能 .......................................... - 8 3.2、电压监测功能 ............................................. - 9 3.2.1 失压概念 ................................................ - 9 3.2.2 失压判定 ................................................ - 9 3.2.3 失压记录 ................................................ - 9 3.2.4 全失压判定、记录功能 ................................... - 10 3.3、电流监测功能 ............................................ - 10 3.3.1 失流记录功能 ........................................... - 10 -
三相电子式预付费电能表DTSY541 DSSY531 使用说明书
使用说明书产品型号：DTSY541DSSY531技术方案：FIa(VA)文件图号：HL8.466.748文件版本：V1.0编制：王秋平审核：朱林标准化：孙勤飞审定：吴舟群日期：2018.4.28华立科技股份有限公司使用说明书印制要求1.使用说明书封面、内页及封底的纸张均采用普通纸，即70g双胶纸。
2.纸张尺寸为148*210mm，要求边与边直角。
3.采用双面印刷胶印工艺，正反面版面不能错位，文字排列母线与底边平行度不大于0.5，版面左右宽度差不大于1。
4.字及图案对称，均匀排列，清晰美观。
5.采用多页装订成册形式，二个装订针在装订中性线上，不能歪斜。
6.印制色彩为黑色GB/T3181-2008和425C。
7.在使用说明书封底“供应商代码”处印上使用说明书制作商代码。
DTSY541DSSY531型三相电子式预付费电能表使用说明书华立科技股份有限公司三相电子式预付费电能表使用说明书11.概述DTSY541/DSSY531型三相电子式预付费电能表（以下简称"仪表")采用国际先进的超低功耗大规模集成电路技术及SMT 工艺制造，关键元器件选用国际知名品牌。
本仪表采用液晶显示方式，具有补遗、迭加、超容报警、预警提醒、自动拉闸断电、远程购电、保电、防窃电等功能。
本仪表符合GB/T 17215.321-2008、GB/T 18460.3-2001和DL/T645-2007等标准的要求。
2.规格型号型号规格准确度等级DTSY5413×220V/380V 3×1.5（6）A有功1级3×220V/380V 3×3(6)A3×220V/380V 3×5(20)A3×220V/380V 3×5(30)A3×220V/380V 3×5(40)A3×220V/380V 3×5(60)A3×220V/380V 3×10(40)A3×220V/380V 3×10(60)A3×220V/380V 3×15(60)A3×220V/380V 3×10(80)A3×220V/380V 3×20(80)A3×220V/380V 3×20(100)A3×220V/380V 3×30(100)ADSS5313×100V3×1.5（6）A3×100V 3×3（6）A 3.主要技术指标3.1正常工作电压：0.9Un～1.1Un；三相电子式预付费电能表使用说明书3.2正常工作温度范围：－25℃～＋75℃；3.3参比相对湿度：45%～75%；工作相对湿度：不大于95%；3.4电压线路功耗:有功功耗≤1W、视在功耗≤8VA；3.5起动电流：互感式：有功0.002In(1.0)直接式：有功0.004In(1.0)若客户有特殊要求，则按照客户要求设置。
三相预付费
预付费调校1.查看LCD显示是否正常、有无缺笔画（新表第一次上电会全显）2.查脉冲灯，反向灯是否正常（加电流，反向相位180℃）3.按下（按键2电表进入自动循显状态，插入预置卡预置电量4.断相，加单相电压70%，测试通讯，波特率9600 75%看灯常亮5.调误差（分元A、B、C三相，电流值为1.0Ib、功率因数1、调整误差）6.测试继电器：a:万用表测试继电器输出端11、12——常闭12、13——常开（第一个继电器）14、15——常闭15、16——常开（第二个继电器）b:继电器测试卡（双色灯为红色）11、12——常开12、13——常闭（第一个继电器）14、15——常开15、16——常闭（第二个继电器）注：目视继电器线是否打反、线序依次为：绿、黑、橙7.设置老化参数、预置电量、查表注：下表时注意查看电容C32、C33焊接是否正确、端子是否损坏、表内有无异物、挂片、密封条是否装好、上盖插卡检查卡座是否歪斜检定1.检误差（注：脉冲极性共阴）2.查看脉冲灯，反向灯是否正常（加电流，反向相位180度）3.断相，加单相电压70%，被测表是否正常，测试通讯4.测试继电器（插入预置卡，加电流走电量）预置电量2度，第待第一次跳闸后量继电器a:第一次跳闸：双色灯为黄色且灯闪11、12——常开12、13——常闭（第一个继电器）14、15——常闭15、16——常开（第二个继电器）b:第二次跳闸：双色灯为红色11、12——常开12、13——常闭（第一个继电器）14、15——常开15、16——常闭（第二个继电器）c:插入继电器测试卡，双色灯为黄色不闪、查看电量是否计负注：第二个继电器恢复11、12——常开12、13——常闭（第一个继电器）14、15——常闭15、16——常开（第二个继电器）5. 出厂设置，插入预置卡。
