S 和DW A主流锂电池保护板原理图说明
DW01、8205A锂电池保护板工作原理及过放过充短路保护解析
![DW01、8205A锂电池保护板工作原理及过放过充短路保护解析](https://img.taocdn.com/s3/m/cb7c6c951711cc7930b71653.png)
锂电池呵护板工作原理及过放过充短路呵护解析之巴公井开创作锂电池呵护板根据使用IC,电压等分歧而电路及参数有所分歧,下面以DW01 配MOS管8205A进行讲解:锂电池呵护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时,DW01 的第1脚、第3脚均输出高电平(等于供电电压),第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚,8205A 内的两个电子开关因其G极接到来自DW01 的电压,故均处于导通状态,即两个电子开关均处于开状态。
此时电芯的负极与呵护板的P-端相当于直接连通,呵护板有电压输出。
2.呵护板过放电呵护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态,便立即断开第1脚的输出电压,使第1脚电压变成0V,8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与呵护板的P-之间处于断开状态。
即电芯的放电回路被切断,电芯将停止放电。
呵护板处于过放电状态并一直坚持。
等到呵护板的P 与P-间接上充电电压后,DW01 经B-检测到充电电压后便立即停止过放电状态,重新在第1脚输出高电压,使8205A内的过放电控制管导通,即电芯的B-与呵护板的P-又重新接上,电芯经充电器直接充电。
4.呵护板过充电呵护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高,当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态,便立即断开第3脚的输出电压,使第3脚电压变成0V,8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与呵护板的P-之间处于断开状态。
即电芯的充电回路被切断,电芯将停止充电。
呵护板处于过充电状态并一直坚持。
等到呵护板的P 与P-间接上放电负载后,因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于4.3V 时,DW01 停止过充电呵护状态重新在第3脚输出高电压,使8205A内的过充电控制管导通,即电芯的B-与呵护板P-又重新接上,电芯又能进行正常的充放电。
DW01、8205A锂电池保护板工作原理及过放过充短路保护解析精编版
![DW01、8205A锂电池保护板工作原理及过放过充短路保护解析精编版](https://img.taocdn.com/s3/m/ecde10e949649b6648d74791.png)
锂电池保护板工作原理及过放过充短路保护解析锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS 管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时,DW01 的第1脚、第3脚均输出高电平(等于供电电压),第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚,8205A内的两个电子开关因其G极接到来自DW01 的电压,故均处于导通状态,即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通,保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态,便立即断开第1脚的输出电压,使第1脚电压变为0V,8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断,电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后,DW01 经B-检测到充电电压后便立即停止过放电状态,重新在第1脚输出高电压,使8205A内的过放电控制管导通,即电芯的B-与保护板的P-又重新接上,电芯经充电器直接充电。
4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高,当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态,便立即断开第3脚的输出电压,使第3脚电压变为0V,8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断,电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的P 与P-间接上放电负载后,因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于4.3V时,DW01 停止过充电保护状态重新在第3脚输出高电压,使8205A内的过充电控制管导通,即电芯的B-与保护板P-又重新接上,电芯又能进行正常的充放电。
DW01、8205A锂电池保护板工作原理及过放过充短路保护解析

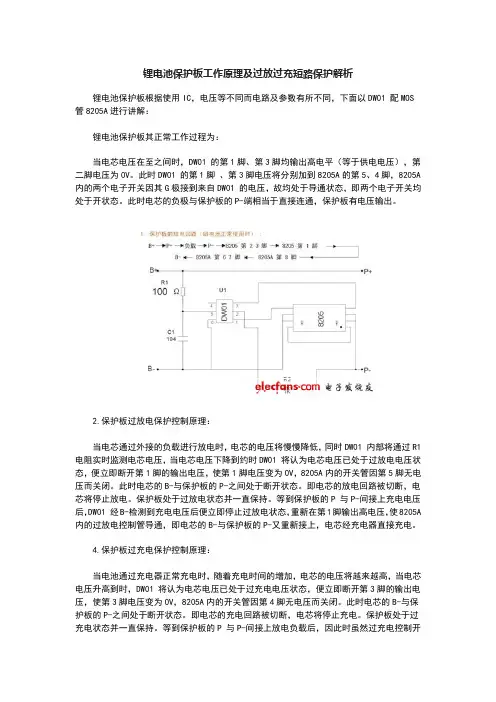

![DW01、8205A锂电池保护板工作原理及过放过充短路保护解析](https://img.taocdn.com/s3/m/f831db94a8114431b90dd8c9.png)
锂电池保护板工作原理及过放过充短路保护解析锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS 管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在至之间时,DW01 的第1脚、第3脚均输出高电平(等于供电电压),第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚,8205A 内的两个电子开关因其G极接到来自DW01 的电压,故均处于导通状态,即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通,保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约时DW01 将认为电芯电压已处于过放电电压状态,便立即断开第1脚的输出电压,使第1脚电压变为0V,8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断,电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后,DW01 经B-检测到充电电压后便立即停止过放电状态,重新在第1脚输出高电压,使8205A 内的过放电控制管导通,即电芯的B-与保护板的P-又重新接上,电芯经充电器直接充电。
4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高,当电芯电压升高到时,DW01 将认为电芯电压已处于过充电电压状态,便立即断开第3脚的输出电压,使第3脚电压变为0V,8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断,电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的P 与P-间接上放电负载后,因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于时,DW01 停止过充电保护状态重新在第3脚输出高电压,使8205A 内的过充电控制管导通,即电芯的B-与保护板P-又重新接上,电芯又能进行正常的充放电。
8205s锂电池保护板工作原理
![8205s锂电池保护板工作原理](https://img.taocdn.com/s3/m/0fb4045a0975f46527d3e1dd.png)
8205S锂电池保护板工作原理产品描述:锂电保护场效应管(MOSFET) 8205A (GM8205A)规格书(PDF) 8205A 厂商:台湾进口Gem-mirco 8205A 封装:TSSOP-8 8205A 内阻:19mΩ8205A 电压:20V 电流:6A锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时,DW01 的第1脚、第3脚均输出高电平(等于供电电压),第二脚电压为0V。
此时DW01的第1脚、第3脚电压将分别加到8205A的第5、4脚,8205A内的两个电子开关因其G极接到来自DW01 的电压,故均处于导通状态,即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通,保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态,便立即断开第1脚的输出电压,使第1脚电压变为0V,8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断,电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后,DW01 经B-检测到充电电压后便立即停止过放电状态,重新在第1脚输出高电压,使8205A 内的过放电控制管导通,即电芯的B-与保护板的P-又重新接上,电芯经充电器直接充电。
4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高,当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态,便立即断开第3脚的输出电压,使第3脚电压变为0V,8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断,电芯将停止充电。
3.7v锂电池保护板原理图
![3.7v锂电池保护板原理图](https://img.taocdn.com/s3/m/5bd0a60ebc64783e0912a21614791711cc7979c8.png)
3.7v锂电池保护板原理图电子发烧友网 > 电源/新能源 > 基准/监控/保护电路 > 正文•锂电池保护板•锂电池3.7v锂电池保护板原理图 - 全文来源:网络整理· 2017年12月15日10:35 · 140533次阅读锂电池保护板主要由维护IC(过压维护)和MOS管(过流维护)构成,是用来保护锂电池电芯安全的器材。
锂电池具有放电电流大、内阻低、寿数长、无回忆效应等被人们广泛运用,锂离子电池在运用中禁止过充电、过放电、短路,不然将会使电池起火、爆破等丧命缺陷,所以,在运用可充锂电池都会带有一块维护板来维护电芯的安全。
1、电压保护能力过充电保护板:保护板有必要具有防止电芯电压超越预设值的才干过放电维护:保护板有必要具有防止电芯电压底于预设值的才干。
2、电流能力(过流保护电流,短路保护)保护板作为锂电芯的安全保护器材,既要在设备的正常作业电流规模内,能可靠工作,又要在当电池被意外短路或过流时能迅速动作,使电芯得到保护。
3、导通电阻定义:当充电电流为500mA时,MOS管的导通阻抗。
由于通讯设备的工作频率较高,数据传输要求误码率低,其脉冲串的上升及下降沿陡,故对电池的电流输出能力和电压稳定度要求高,因而保护板的MOS管开关导通时电阻要小,单节电芯保护板通常在《70mΩ,如太大会导致通讯设备作业不正常,如手机在通话时突然断线、电话接不通、噪声等现象。
4、自耗电流定义:IC作业电压为3。
6V,空载状况下,流经保护IC的作业电流,一般极小。
保护板的自耗电流直接影响电池的待机时刻,通常规则保护板的自耗电流小于10微安。
5、机械功能、温度适应能力、抗静电能力保护板有必要能通过国标规则的轰动,冲击实验;保护板在40到85度能安全工作,能经受±15KV的非触摸ESD静电测验。
锂电池充放电保护电路的特点及工作原理锂电池的保护功能通常由保护电路板和PTC协同完成,保护板由电子元件组成,在-40℃~+85℃的环境下时刻准确地监视电芯的电压和充放电回路的电流,并及时控制电流回路的通断;PTC的主要作用是在高温环境下进行保护,防止电池发生燃烧、爆炸等恶性事故。
锂电池保护板工作原理资料
![锂电池保护板工作原理资料](https://img.taocdn.com/s3/m/f685c8dee109581b6bd97f19227916888486b9a6.png)
锂电池保护板工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS 管8205A 进行讲解:锂电池保护板其正常工作过程为:当电芯电压在2.5V 至4.3V 之间时,DW01 的第1 脚、第3 脚均输出高电平(等于供电电压),第二脚电压为0V。
此时DW01 的第1 脚、第3 脚电压将分别加到8205A 的第5、4 脚,8205A 内的两个电子开关因其G 极接到来自DW01 的电压,故均处于导通状态,即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通,保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时, 电芯的电压将慢慢降低, 同时DW01 内部将通过R1 电阻实时监测电芯电压,当电芯电压下降到约 2.3V 时DW01 将认为电芯电压已处于过放电电压状态,便即将断开第1 脚的输出电压,使第1 脚电压变为0V,8205A 内的开关管因第5 脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断,电芯将住手放电。
保护板处于过放电状态并向来保持。
等到保护板的P 与P- 间接上充电电压后,DW01 经B-检测到充电电压后便立即住手过放电状态,重新在第1 脚输出高电压,使8205A 内的过放电控制管导通,即电芯的B-与保护板的P-又重新接上,电芯经充电器直接充电。
4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加, 电芯的电压将越来越高,当电芯电压升高到4.4V 时,DW01 将认为电芯电压已处于过充电电压状态,便即将断开第3 脚的输出电压,使第3 脚电压变为0V,8205A 内的开关管因第4 脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断,电芯将住手充电。
保护板处于过充电状态并一直保持。
等到保护板的P 与P- 间接上放电负载后,因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电, 当电芯的电压被放到低于4.3V 时,DW01 住手过充电保护状态重新在第3 脚输出高电压,使8205A 内的过充电控制管导通,即电芯的B-与保护板P-又重新接上,电芯又能进行正常的充放电.5.保护板短路保护控制原理:如图所示,在保护板对外放电的过程中,8205A 内的两个电子开关并不彻底等效于两个机械开关,而是等效于两个电阻很小的电阻,并称为8205A 的导通内阻,每一个开关的导通内阻约为30m\U 03a9 共约为60m\U 03a9,加在G 极上的电压实际上是直接控制每一个开关管的导通电阻的大小当G 极电压大于1V 时,开关管的导通内阻很小(几十毫欧),相当于开关闭合,当G 极电压小于0.7V 以下时,开关管的导通内阻很大(几MΩ),相当于开关断开。
锂电池保护板工作原理
![锂电池保护板工作原理](https://img.taocdn.com/s3/m/3734fb5d974bcf84b9d528ea81c758f5f61f29ef.png)
锂电池保护板工作原理
锂电池保护板是一种用于保护锂电池的电子设备,其工作原理主要包括电压检测和保护控制。
在锂电池保护板中,电压检测部分主要通过电压检测电路对锂电池的电压进行实时监测。
该电路通常由多个电压检测元件组成,这些元件将电池组的电压分成若干份进行检测,以确保每一组电池单体的电压均匀稳定。
一旦某个电池单体的电压超出了设定的范围,电压检测电路会发出信号。
保护控制部分则是根据电压检测电路的信号进行保护控制的核心部分。
当锂电池的电压过高或过低时,保护控制电路会发送信号来切断电池组的放电或充电电路,以避免电池过充、过放等可能导致电池损坏、甚至起火的危险。
此外,保护控制电路还可以监测电池组的温度,并在温度过高时采取相应措施,如切断电池组的电流流动,以保护电池的安全性。
总之,锂电池保护板通过电压检测和保护控制机制,确保锂电池在充电、放电和储存过程中处于安全的电压范围内,提高了锂电池的使用寿命和安全性。
S和DWA主流锂电池保护板原理图说明修订稿
![S和DWA主流锂电池保护板原理图说明修订稿](https://img.taocdn.com/s3/m/a170028967ec102de2bd89ed.png)
S和D W A主流锂电池保护板原理图说明公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]S8261和DW01-8205A主流锂电池保护板原理图说明锂电池保护板的主要参数锂电池保护板主要由保护IC和MOS管构成(1)保护IC主要参数1)封装2)过充电压3)过充释放电压4)过放电压5)过放释放电压6)耐压(2) MOSFET主要参数1) N沟、P沟2)内阻3)封装(TSSOP8 <简称薄片>、SOP8<简称厚片>、SOT23-6等)4)耐电流5)耐电压6)内部是否连通锂电池保护板的工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,保护板有两个核心部件:一块保护IC,它是由精确的比较器来获得可靠的保护参数;另外是MOSFET串在主充放电回路中担当高速开关,执行保护动作。
下面以DW01配MOS管8205A进行讲解:激活保护板的方法:当保护板P+、P-没有输出处于保护状态,可以短路B-、P-来激活保护板,这时,Dout、Cout均会处于低电平(保护IC此两端口是高电平保护,低电平常态)状态打开两个MOS开关。
1.锂电池保护板其正常工作过程为:当电芯电压在至之间时,DW01的第1脚、第3脚均输出高电平(等于供电电压),第二脚电压为0V。
此时DW01的第1脚、第3脚电压将分别加到8205A的第5、4脚,8205A内的两个电子开关因其G极接到来自DW01的电压,故均处于导通状态,即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通,保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约时DW01将认为电芯电压已处于过放电电压状态,便立即断开第1脚的输出电压,使第1脚电压变为0V,8205A内的开关管因第5脚无电压而关闭。
锂电池保护板原理
![锂电池保护板原理](https://img.taocdn.com/s3/m/d787da803186bceb19e8bb9c.png)
锂电池保护板原理锂电池(可充型)之所以需要保护,是由它本身特性决定的。
由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电,因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现。
锂电池的保护功能通常由保护电路板和PTC等电流器件协同完成,保护板是由电子电路组成,在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流,及时控制电流回路的通断;PTC在高温环境下防止电池发生恶劣的损坏。
普通锂电池保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件FUSE、PTC、NTC、ID、存储器等。
其中控制IC,在一切正常的情况下控制MOS开关导通,使电芯与外电路导通,而当电芯电压或回路电流超过规定值时,它立刻控制MOS开关关断,保护电芯的安全。
在保护板正常的情况下,Vdd为高电平,Vss,VM为低电平,DO、CO为高电平,当Vdd,Vss,VM任何一项参数变换时,DO或CO端的电平将发生变化。
1、过充电检出电压:在通常状态下,Vdd逐渐提升至CO端由高电平变为低电平时VDD-VSS 间电压。
2、过充电解除电压:在充电状态下,Vdd逐渐降低至CO端由低电平变为高电平时VDD-VSS间电压。
3、过放电检出电压:通常状态下,Vdd逐渐降低至D O端由高电平变为低电平时VDD- VSS 间电压。
4、过放电解除电压:在过放电状态下,Vdd逐渐上升到DO端由低电平变为高电平时VDD-VSS间电压。
5、过电流1检出电压:在通常状态下,VM逐渐升至DO由高电平变为低电平时VM-VSS 间电压。
6、过电流2检出电压:在通常状态下,VM从OV起以1ms以上4ms以下的速度升到DO 端由高电平变为低电平时VM-VSS间电压。
7、负载短路检出电压:在通常状态下,VM以OV起以1μS以上50μS以下的速度升至DO 端由高电平变为低电平时VM-VSS间电压。
8、充电器检出电压:在过放电状态下,VM以OV逐渐下降至DO由低电平变为变为高电平时VM-VSS间电压。
DWA锂电池保护板工作原理及过放过充短路保护解析
![DWA锂电池保护板工作原理及过放过充短路保护解析](https://img.taocdn.com/s3/m/6dbed54010661ed9ac51f302.png)
锂电池保护板工作原理及过放过充短路保护解析锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时,DW01 的第1脚、第3脚均输出高电平(等于供电电压),第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚,8205A内的两个电子开关因其G极接到来自DW01 的电压,故均处于导通状态,即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通,保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态,便立即断开第1脚的输出电压,使第1脚电压变为0V,8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断,电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后,DW01 经B-检测到充电电压后便立即停止过放电状态,重新在第1脚输出高电压,使8205A内的过放电控制管导通,即电芯的B-与保护板的P-又重新接上,电芯经充电器直接充电。
4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高,当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态,便立即断开第3脚的输出电压,使第3脚电压变为0V,8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断,电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的P 与P-间接上放电负载后,因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于4.3V时,DW01 停止过充电保护状态重新在第3脚输出高电压,使8205A内的过充电控制管导通,即电芯的B-与保护板P-又重新接上,电芯又能进行正常的充放电。
DW01、8205A锂电池保护板工作原理及过放过充短路保护解析
![DW01、8205A锂电池保护板工作原理及过放过充短路保护解析](https://img.taocdn.com/s3/m/ea3866c32af90242a995e520.png)
锂电池呵护板任务原理及过放过充短路呵护解析之邯郸勺丸创作锂电池呵护板按照使用IC,电压等不合而电路及参数有所不合,下面以DW01 配MOS管8205A进行讲解:锂电池呵护板其正常任务过程为:当电芯电压在2.5V至4.3V之间时,DW01 的第1脚、第3脚均输出高电平(等于供电电压),第二脚电压为0V.此时DW01 的第1脚、第3脚电压将辨别加到8205A的第5、4脚,8205A内的两个电子开关因其G极接到来自DW01 的电压,故均处于导通状态,即两个电子开关均处于开状态.此时电芯的负极与呵护板的P-端相当于直接连通,呵护板有电压输出.2.呵护板过放电呵护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态,便立即断开第1脚的输出电压,使第1脚电压变成0V,8205A内的开关管因第5脚无电压而封闭.此时电芯的B-与呵护板的P-之间处于断开状态.即电芯的放电回路被切断,电芯将停止放电.呵护板处于过放电状态并一直坚持.等到呵护板的P 与P-间接上充电电压后,DW01 经B-检测到充电电压后便立即停止过放电状态,重新在第1脚输出高电压,使8205A内的过放电控制管导通,即电芯的B-与呵护板的P-又重新接上,电芯经充电器直接充电.4.呵护板过充电呵护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高,当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态,便立即断开第3脚的输出电压,使第3脚电压变成0V,8205A内的开关管因第4脚无电压而封闭.此时电芯的B-与呵护板的P-之间处于断开状态.即电芯的充电回路被切断,电芯将停止充电.呵护板处于过充电状态并一直坚持.等到呵护板的P 与P-间接上放电负载后,因此时虽然过充电控制开关管封闭,但其内部的二极管正标的目的与放电回路的标的目的相同,故放电回路可以进行放电,当电芯的电压被放到低于4.3V时,DW01 停止过充电呵护状态重新在第3脚输出高电压,使8205A内的过充电控制管导通,即电芯的B-与呵护板P-又重新接上,电芯又能进行正常的充放电.5.呵护板短路呵护控制原理:如图所示,在呵护板对外放电的过程中,8205A内的两个电子开关其实不完全等效于两个机械开关,而是等效于两个电阻很小的电阻,并称为8205A的导通内阻, 每个开关的导通内阻约为30m\U 03a9共约为60m\U 03a9,加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V时,开关管的导通内阻很小(几十毫欧),相当于开封闭合,当G极电压小于0.7V以下时,开关管的导通内阻很大(几MΩ),相当于开关断开.电压UA 就是8205A的导通内阻与放电电流产生的电压,负载电流增大则UA必定增大,因UA0.006L?IUA又称为8205A的管压降,UA可以简接标明放电电流的大小.上升到0.2V时便认为负载电流到达了极限值,于是停止第1脚的输出电压,使第1脚电压变成0V、8205A 内的放电控制管封闭,切断电芯的放电回路,将关断放电控制管.换言之DW01 允许输出的最大电流是3.3A,实现了过电流呵护.6. 短路呵护控制过程:短路呵护是过电流呵护的一种极限形式,其控制过程及原理与过电流呵护一样,短路只是在相当于在P P-间加上一个阻值小的电阻(约为0Ω)使呵护板的负载电流瞬时达到10A以上,呵护板立即进行过电流呵护.。
DW01、8205A锂电池保护板工作原理及过放过充短路保护解析精编版
![DW01、8205A锂电池保护板工作原理及过放过充短路保护解析精编版](https://img.taocdn.com/s3/m/ecde10e949649b6648d74791.png)
锂电池保护板工作原理及过放过充短路保护解析锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS 管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时,DW01 的第1脚、第3脚均输出高电平(等于供电电压),第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚,8205A内的两个电子开关因其G极接到来自DW01 的电压,故均处于导通状态,即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通,保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态,便立即断开第1脚的输出电压,使第1脚电压变为0V,8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断,电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后,DW01 经B-检测到充电电压后便立即停止过放电状态,重新在第1脚输出高电压,使8205A内的过放电控制管导通,即电芯的B-与保护板的P-又重新接上,电芯经充电器直接充电。
4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高,当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态,便立即断开第3脚的输出电压,使第3脚电压变为0V,8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断,电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的P 与P-间接上放电负载后,因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于4.3V时,DW01 停止过充电保护状态重新在第3脚输出高电压,使8205A内的过充电控制管导通,即电芯的B-与保护板P-又重新接上,电芯又能进行正常的充放电。
dw0a锂电池保护板工作原理及过放过充短路保护解析
![dw0a锂电池保护板工作原理及过放过充短路保护解析](https://img.taocdn.com/s3/m/66a9e19152d380eb63946d42.png)
锂电池保护板工作原理及过放过充短路保护解析锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01配MOS管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在至之间时,DW01的第1脚、第3脚均输出高电平(等于供电电压),第二脚电压为0V。
此时DW01的第1脚、第3脚电压将分别加到8205A的第5、4脚,8205A内的两个电子开关因其G极接到来自DW01的电压,故均处于导通状态,即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通,保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约时DW01将认为电芯电压已处于过放电电压状态,便立即断开第1脚的输出电压,使第1脚电压变为0V,8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断,电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P与P-间接上充电电压后,DW01经B-检测到充电电压后便立即停止过放电状态,重新在第1脚输出高电压,使8205A内的过放电控制管导通,即电芯的B-与保护板的P-又重新接上,电芯经充电器直接充电。
4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高,当电芯电压升高到时,DW01将认为电芯电压已处于过充电电压状态,便立即断开第3脚的输出电压,使第3脚电压变为0V,8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断,电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的P与P-间接上放电负载后,因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于时,DW01停止过充电保护状态重新在第3脚输出高电压,使8205A内的过充电控制管导通,即电芯的B-与保护板P-又重新接上,电芯又能进行正常的充放电。
DW01、8205A锂电池保护板工作原理及过放过充短路保护解析教学教材
![DW01、8205A锂电池保护板工作原理及过放过充短路保护解析教学教材](https://img.taocdn.com/s3/m/15eeb895f111f18583d05afc.png)
D W01、8205A锂电池保护板工作原理及过放过充短路保护解析锂电池保护板工作原理及过放过充短路保护解析锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时,DW01 的第1脚、第3脚均输出高电平(等于供电电压),第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚,8205A内的两个电子开关因其G极接到来自DW01 的电压,故均处于导通状态,即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通,保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态,便立即断开第1脚的输出电压,使第1脚电压变为0V,8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断,电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后,DW01 经B-检测到充电电压后便立即停止过放电状态,重新在第1脚输出高电压,使8205A内的过放电控制管导通,即电芯的B-与保护板的P-又重新接上,电芯经充电器直接充电。
4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高,当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态,便立即断开第3脚的输出电压,使第3脚电压变为0V,8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断,电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的P 与P-间接上放电负载后,因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于4.3V时,DW01 停止过充电保护状态重新在第3脚输出高电压,使8205A内的过充电控制管导通,即电芯的B-与保护板P-又重新接上,电芯又能进行正常的充放电。
DWA锂电池保护板工作原理及过放过充短路保护解析
![DWA锂电池保护板工作原理及过放过充短路保护解析](https://img.taocdn.com/s3/m/3baf6cd002020740bf1e9b5b.png)
D W A锂电池保护板工作原理及过放过充短路保护解析Revised by Liu Jing on January 12, 2021锂电池保护板工作原理及过放过充短路保护解析锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时,DW01 的第1脚、第3脚均输出高电平(等于供电电压),第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚,8205A内的两个电子开关因其G 极接到来自DW01 的电压,故均处于导通状态,即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通,保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V 时DW01 将认为电芯电压已处于过放电电压状态,便立即断开第1脚的输出电压,使第1脚电压变为0V,8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断,电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后,DW01 经B-检测到充电电压后便立即停止过放电状态,重新在第1脚输出高电压,使8205A内的过放电控制管导通,即电芯的B-与保护板的P-又重新接上,电芯经充电器直接充电。
4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高,当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态,便立即断开第3脚的输出电压,使第3脚电压变为0V,8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断,电芯将停止充电。
S和DW-A主流锂电池保护板原理图说明
![S和DW-A主流锂电池保护板原理图说明](https://img.taocdn.com/s3/m/75b6354425c52cc58bd6befc.png)
S和DW-A主流锂电池保护板原理图说明————————————————————————————————作者:————————————————————————————————日期:S8261和DW01-8205A主流锂电池保护板原理图说明锂电池保护板的主要参数锂电池保护板主要由保护IC和MOS管构成(1)保护IC主要参数1) 封装2) 过充电压3) 过充释放电压4) 过放电压5) 过放释放电压6) 耐压(2) MOSFET主要参数1) N沟、P沟2) 内阻3) 封装(TSSOP8 <简称薄片> 、SOP8<简称厚片>、SOT23-6等)4) 耐电流5) 耐电压6) 内部是否连通锂电池保护板的工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,保护板有两个核心部件:一块保护IC,它是由精确的比较器来获得可靠的保护参数;另外是MOSFET串在主充放电回路中担当高速开关,执行保护动作。
下面以DW01 配MOS管8205A进行讲解: 激活保护板的方法:当保护板P+、P-没有输出处于保护状态,可以短路B-、P-来激活保护板,这时,Dout、Cout均会处于低电平(保护IC此两端口是高电平保护,低电平常态)状态打开两个MOS开关。
1.锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时,DW01 的第1脚、第3脚均输出高电平(等于供电电压),第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A 的第5、4脚,8205A内的两个电子开关因其G极接到来自DW01 的电压,故均处于导通状态,即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通,保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态,便立即断开第1脚的输出电压,使第1脚电压变为0V,8205A内的开关管因第5脚无电压而关闭。
DW01、8205A锂电池保护板工作原理及过放过充短路保护解析
![DW01、8205A锂电池保护板工作原理及过放过充短路保护解析](https://img.taocdn.com/s3/m/3b6f893e856a561253d36f1a.png)
D W01、8205A锂电池保护板工作原理及过放过充短路保护解析(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除锂电池保护板工作原理及过放过充短路保护解析锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时,DW01 的第1脚、第3脚均输出高电平(等于供电电压),第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚,8205A内的两个电子开关因其G极接到来自DW01 的电压,故均处于导通状态,即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通,保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态,便立即断开第1脚的输出电压,使第1脚电压变为0V,8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断,电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后,DW01 经B-检测到充电电压后便立即停止过放电状态,重新在第1脚输出高电压,使8205A内的过放电控制管导通,即电芯的B-与保护板的P-又重新接上,电芯经充电器直接充电。
4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高,当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态,便立即断开第3脚的输出电压,使第3脚电压变为0V,8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
锂电池保护板原理详细分析
![锂电池保护板原理详细分析](https://img.taocdn.com/s3/m/f2185d17866fb84ae45c8d6b.png)
锂电池保护电路锂电池保护电路由于锂电池的化学特性,在正常使用过程中,其内部进行电能与化学能相互转化的化学正反应,但在某些条件下,如对其过充电、过放电和过电流将会导致电池内部发生化学副反应,该副反应加剧后,会严重影响电池的性能与使用寿命,并可能产生大量气体,使电池内部压力迅速增大后爆炸而导致安全问题,因此所有的锂电池都需要一个保护电路,用于对电池的充、放电状态进行有效监测,并在某些条件下关断充、放电回路以防止对电池发生损害下图为一个典型的锂电池保护电路原理图。
如上图所示,该保护回路由两个MOSFET(V1、V2)和一个控制IC (N1)外加一些阻容元件构成。
控制IC负责监测电池电压与回路电流,并控制两个MOSFET的栅极,MOSFET在电路中起开关作用,分别控制着充电回路与放电回路的导通与关断,C3为延时电容,该电路具有过充电保护、过放电保护、过电流保护与短路保护功能,其工作原理分析如下:1、正常状态在正常状态下电路中N1的“CO”与“DO”脚都输出高电压,两个MOSFET都处于导通状态,电池可以自由地进行充电和放电,由于MOSFET的导通阻抗很小,通常小于30毫欧,因此其导通电阻对电路的性能影响很小。
此状态下保护电路的消耗电流为μA级,通常小于7μA。
2、过充电保护锂离子电池要求的充电方式为恒流/恒压,在充电初期,为恒流充电,随着充电过程,电压会上升到4.2V(根据正极材料不同,有的电池要求恒压值为4.1V),转为恒压充电,直至电流越来越小。
电池在被充电过程中,如果充电器电路失去控制,会使电池电压超过4.2V后继续恒流充电,此时电池电压仍会继续上升,当电池电压被充电至超过4.3V时,电池的化学副反应将加剧,会导致电池损坏或出现安全问题。
在带有保护电路的电池中,当控制IC检测到电池电压达到4.28V(该值由控制IC 决定,不同的IC有不同的值)时,其“CO”脚将由高电压转变为零电压,使V2由导通转为关断,从而切断了充电回路,使充电器无法再对电池进行充电,起到过充电保护作用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
S8261和DW01-8205A主流锂电池保护板原理图说明
锂电池保护板的主要参数
锂电池保护板主要由保护IC和MOS管构成
(1)保护IC主要参数
1)?封装
2)?过充电压
3)?过充释放电压
4)?过放电压
5)?过放释放电压
6)?耐压
(2) MOSFET主要参数
1) N沟、P沟
2)?内阻
3)?封装(TSSOP8 <简称薄片>?、SOP8<简称厚片>、SOT23-6等)
4)?耐电流
5)?耐电压
6)?内部是否连通
锂电池保护板的工作原理
锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,保护板有两个核心部件:一块保护IC,它是由精确的比较器来获得可靠的保护参数;另外是MOSFET串在主充放电回路中担当高速开关,执行保护动作。
下面以DW01?配MOS管8205A进行讲解: 激活保护板的方法:当保护板P+、P-没有输出处于保护状态,可以短路B-、P-来激活保护板,这时,Dout、Cout均会处于低电平(保护IC此两端口是高电平保护,低电平常态)状态打开两个MOS开关。
1.锂电池保护板其正常工作过程为:
当电芯电压在至之间时,DW01?的第1脚、第3脚均输出高电平(等于供电电压),第二脚电压为0V。
此时DW01?的第1脚、第3脚电压将分别加到8205A的第5、4脚,8205A内的两个电子开关因其G极接到来自DW01?的电压,故均处于导通状态,即两个
电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通,保护板有电压输出。
2.保护板过放电保护控制原理:
当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01?内部将
通过R1电阻实时监测电芯电压,当电芯电压下降到约时DW01?将认为电芯电压已处于过放电电压状态,便立即断开第1脚的输出电压,使第1脚电压变为0V,8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断,电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P?与P-间接上充电电压后,DW01?经B-检测到充电电压后便立即停止过放电状态,重新在第1
脚输出高电压,使8205A内的过放电控制管导通,即电芯的B-与保护板的P-又重新接上,电芯经充电器直接充电。
3.保护板过充电保护控制原理:
当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高,当电芯电压升高到时,DW01?将认为电芯电压已处于过充电电压状态,便立即断开第3脚的输出电压,使第3脚电压变为0V,8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断,电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的P?与P-间接上放电负载后,因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于时,DW01?停止过充电保护状态重新在第3脚输出高电压,使8205A内的过充电控制管导通,即电芯的B-与保护板P-又重新接上,电芯又能进行正常的充放电.
4.保护板短路保护控制原理:
在保护板对外放电的过程中,8205A内的两个电子开关并不完全等效于两个机械开关,而是等效于两个电阻很小的电阻,并称为8205A的导通内阻,每个开关的导通内阻约为30m\U 03a9共约为60m\U 03a9,加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V时,开关管的导通内阻很小(几十毫欧),相当于开关闭合,当G极电压小于以下时,开关管的导通内阻很大(几MΩ),相当于开关断开。
电压UA就是8205A的导通内阻与放电电流产生的电压,负载电流增大则UA必然增大,因UA0.006L×IUA又称为8205A的管压降,UA可以简接表明放电电流的大小。
上升到时便认为负载电流到达了极限值,于是停止第1脚的输出电压,使第1脚电压变为0V、
8205A内的放电控制管关闭,切断电芯的放电回路,将关断放电控制管。
换言之DW01?允许输出的最大电流是3.3A,实现了过电流保护。
5.?短路保护控制过程:
短路保护是过电流保护的一种极限形式,其控制过程及原理与过电流保护一样,短路只是在相当于在P??P-间加上一个阻值小的电阻(约为0Ω)使保护板的负载电流瞬时达到10A以上,保护板立即进行过电流保护。
锂电池保护板的技术指标
1、电压保护能力
过充电保护:保护板必须具有预防电芯电压超过预设值的能力过放电保护:保护板必须具有预防电芯电压底于预设值的能力
2.电流能力(过流保护电流,短路保护)
保护板作为锂电芯的安全保护器件,既要在设备的正常工作电流范围内,能可靠工作,又要在当电池被意外短路或过流时能迅速动作,使电芯得到保护.
3、导通电阻:
定义:当充电电流为500mA时,MOS管的导通阻抗。
由于通讯设备的工作频率较高,数据传输要求误码率低,其脉冲串的上升及下降沿陡,故对电池的电流输出能力和电压稳定度要求高,因此保护板的MOS管开关导通时电阻要小,单节电芯保护板通常在<70mΩ ,如太大会导致通讯设备工作不正常,如手机在通话时突然断线、电话接不通、噪声等现象。
4、自耗电流
定义:IC工作电压为,空载状态下,流经保护IC的工作电流,一般极小.
保护板的自耗电流直接影响电池的待机时间,通常规定保护板的自耗电流小于10微安.
5、机械性能、温度适应能力、抗静电能力
保护板必须能通过国标规定的震动,冲击试验;保护板在- 40到85度能安全工作,能经受±15KV的非接触ESD静电测试.
锂电池保护板的应用
锂电池保护板广泛应用于手机、对讲机、便携式DVD、矿灯、电动玩具、MP3/4电动工具、数码相机摄像机、笔记本电脑、军用战术灯、测绘仪器电动自行车、电动滑板车、航模、机器人、吸尘器、各种野外勘探作业设备。
锂电池保护板的主要厂商
保护IC的生产商
1)精工:日本
S8261<单节>,S8232<双节>。
2)理光:日本
R5400、R5402、R5421、R5426?。
3)美之美:日本
MM3077<单节>,MM1414<3/4节>。
4)富晶:台湾
单节:DW01+,DW01-,FS312F,FS326系列。
双节:FS3332
5)新德:台湾?CS213?(单节)
6)中星微:北京?VM7021?(单节)
7)士兰:杭州?SC451(单节)
MOSFET的生产商
1)捷拓(台湾):GE8205A,GE9926、5NF20V。
2)ANPEC茂达(台湾):
APM9926,SM9926C,SM9988,APM9435,APM4435,APM2506
APM4953,APM9926,APM4410,APM2301,APM7313,APM3055,APM2014,APM205 4,APM2509,APM9410。
3)FAIRCHILD(仙童):FDS9926,FDW9926
4)CET(台湾华瑞):CEM9926, CEM8205,CES2301,CES2312,CES2321, CEM9435,CEM4953,CEM8958。
5)ST(意法):5NF20V
6)SANYO(日本三洋):FTD2017、FTD2011A、ECH8601、。
7)AOS(美国)AO8822、AO8810、AO8816、AO4805、AO4953、AO9953、AO4801H。
8)三合微(台湾):STG8203、STG8204、STG8205、STG2301。
9)南海(台湾):SSS8205,SSS9926,SSS5NF20V。
