如何提高示波器测量小信号精度

合集下载

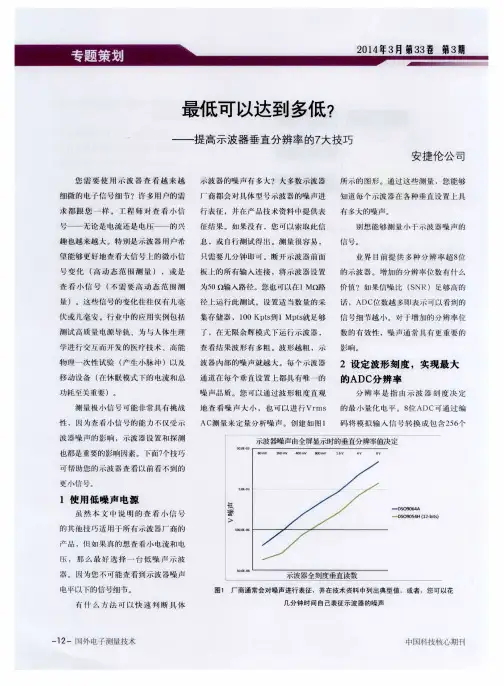

最低可以达到多低？——提高示波器垂直分辨率的7大技巧

测试高质电源导轨、为与人体生理学进行交而开发的医疗技术、高能
物理一次性试验（产生小脉冲）以及移动设备（在休眠模式下的电流和总
功耗争炎最要）。
波器内部的噪声就越大。每个示波器２设定波形刻度，实现最大通道在每个垂直设置上都具有唯一的的ＡＤＣ分辨率
无论是电流还是电压—— 的兴
趣也越来越人。特别是永波器用户希
望能够更好地杏看大信号上的微小信
变化（高动态范围测量），或是奁看小信号（不需要高动态范围测量）。这些信号的变化往往仅有ＪＬ毫伏或几毫安。行业巾的应用实例包括
和。住饱和状态，ＡＤＣ尼法产生ｒ效的结果。示波器需要一段确定的
值为基础。因此，Ｑ一水平（注：Ｑ即
显示结果更便于观看。如图２所示，每个波形可以设置为分隔画面窗口中的
全刻度满屏显示。更多的示波器ＡＤＣ位数能否让您查看小信号？理论上如此。但在实际上，配有ｌ２位ＡＤＣ的示波器其噪声电平远远高于最小量化电平。因此，不是
噪声品质。您可以通过波形粗度直观
地查看噪声大小，也可以进行Ｖｒｍｓ
分辨率是指由示波器刻度决定
的最小量化电平。８Ｉ￣，ＡＤＣ叮通过编

02示波器使用方法_示波器的测量技巧及使用注意事项

02示波器使用方法_示波器的测量技巧及使用注意事项
一、示波器使用前准备
1、示波器应先用柔软的棉布将外表擦拭干净，以防止锈蚀。

2、按说明书将输入端子的阻抗调节在高阻或中阻的位置上，以防止浪涌电压超过额定电压从而损坏示波器的管子。

3、示波器的分辨率要根据实际应用选择合适的分辨率，以减少示波器的低通滤波器影响。

4、对于要测量高频信号，最好采用使用抗感放大器的方法，以防止外界干扰，以及误差扩大。

5、为了得到更准确的测量结果，我们可以在示波器使用的时候，选择一个适当的时基，以减少测量噪声等干扰因素的影响。

二、示波器测量技巧
1、对于同步脉冲信号，采用单次扫描即可完成测量，此时要加强连接的稳定性，以防止杂散的干扰信号影响测量准确性。

2、对于异步脉冲信号，可以通过将示波器的脉冲延时时间调整到最大值来测量，保证测量的准确性。

3、对于要测量的信号，由于其可能存在一定的偏移，我们可以使用示波器的偏移控制功能，将信号偏移到适当位置。

4、若要测量更复杂的波形，我们可以同时使用两种不同的示波器，以满足测量的要求，例如可以使用两种示波器同时测量不同的信号波形。

1、示波器的工作电源不可超过额定电流。

示波器不确定度分析及校准方法研究

示波器不确定度分析及校准方法研究示波器是一种测量电磁波信号的基本仪器，在电子、通讯等领域得到广泛应用。

然而，在实际使用中，示波器的测量结果与真实值之间会存在偏差，这就是示波器的不确定度。

示波器的不确定度可以通过误差分析与校准方法来解决。

误差分析是对示波器测量精度的评估，通过了解示波器的测量误差来源及其大小，来确定其不确定度。

校准方法则是通过对示波器进行标准化处理，提高测量精度，降低不确定度。

一、示波器误差分析的方法示波器误差主要来自于测量电路中元件的原始误差、示波器内部误差、示波器测量环境误差等多个方面。

误差分析的方法主要有以下两种：1.标准络差法标准络差法是一种直接应用于示波器的误差分析方法。

该方法通过将示波器与标准信号源连接，利用示波器测量到的电压值与标准值之间的差异，来计算示波器的误差量。

具体步骤如下：a.将标准信号源与被测示波器连接，使其输出一定频率、幅值、相位的标准信号。

b.利用示波器测量该标准信号的幅值与相位信息。

c.根据标准信号源输出量以及示波器测量值计算出实际输出值。

d.将实际输出值与理论标准值进行比较，计算示波器的误差。

2.方差分析法方差分析法是一种综合性的误差分析方法，它通过将被测示波器与标准信号源连接，并改变标准信号的频率、幅值、相位等条件，来分别计算示波器在这些条件下的测量误差值。

通过方差分析法，可以得到示波器在实际应用中的误差，为后续的校准提供重要依据。

二、示波器的校准方法示波器的校准方法主要有以下三种：1. 内部自校准法内部自校准法是指利用示波器内置的标准信号源和自动校准电路等，在示波器自身内部进行数据校准。

该方法使用方便，可以实现快速校准。

2. 标准信号校准法标准信号校准法是指利用标准信号源与被测示波器相连，测量标准信号的幅值、频率、相位等参数，通过标准值与示波器测量值之间的差异，来进行校准。

该方法适用于对示波器进行全面的校准。

3. 外部自校准法外部自校准法是指利用外部校准仪器（例如计时器、频谱分析仪等），对示波器进行数据校准。

示波器测交流电波形的步骤示波器常见问题解决方法

示波器测交流电波形的步骤示波器常见问题解决方法在电子测量仪器中，示波器是一种电信号的时域测量和分析仪器；它显示信号随时间变化的波形，是一种特别直观的波形分析器。

示波器测交流电波形的步骤：1、首先先将在电子测量仪器中，示波器是一种电信号的时域测量和分析仪器；它显示信号随时间变化的波形，是一种特别直观的波形分析器。

示波器测交流电波形的步骤：1、首先先将示波器的电源插头与接地端断开2、然后将示波器调整到测试状态3、其次探头调到X10或X100档4、然后示波器调到直流耦合5、最后调整Y轴每格的V数，直到波形最大程度的显示在屏幕上。

使用示波器注意事项：1、测试前应估算被测信号的幅度大小，若不明确，应将示波器的垂直偏转因数旋钮置于最大挡，避开因电压过大而损坏示波器。

2、在测量小信号波形时，由于被测信号较弱，示波器上显示的波形就不简单同步。

这时可实行以下两种方法加以解决：第一、认真调整示波器上的触发电平旋钮，使被测信号稳定和同步。

必要时可结合调整扫描微调旋钮，但应注意，调整该旋钮会使屏幕上显示的频率读数发生变化（逆时针旋转，扫描因数扩大2、5倍以上。

会给计算频率造成确定困难。

在一般情况下，应将此旋钮顺时针旋转到底，使之位于校正位置（CAL、。

第二、使用与被测信号同频率（或整数倍。

的另一强信号作为示波器的触发信号，该信号可以直接从示波器的通道2输入。

3、示波器工作时，四周不要放一些大功率的变压器，否则测出的波形会有重影和噪波干扰。

4、示波器可作为高内阻的电流电压表使用，移动电话电路中有一些高内阻电路，若使用一般万用表测电压，由于万用表内阻较低，测量结果会不精准，而且还可能会影响被测电路的正常工作，而示波器的输入阻抗比万用表高得多，使用示波器直流输入方式，先将示波器输入接地，确定好示波器的零基线，就能便利地测量被测信号的直流电压。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

示波器使用中的常见问题

数字示波器使用中常见的一些问题一、请问带宽和采样频率之间有什么固定关系？采样率理论上需要满足农效香采样定律，即被测信号的最高频率信号的每个周期理论上至少需要采2个点，否则会造成混叠。

但是在实际上还取决于很多其它的因素，比如波形的重构算法等，Siglent系列示波器采用先进的波形重构算法,同时配备有插值算法，精确重构波形。

一般来说采样率是带宽的4－5倍就可以比较准确地再现波形。

二、示波器指标中的带宽如何理解？带宽是示波器的基本指标，和放大器带宽的定义一样，是所谓的－3dB点，即，在示波器的输入加正弦波，幅度衰减为实际幅度的70.7%时的频率点称为带宽。

也就是说，使用100MHz带宽的示波器测量1V，100MHz的正弦波，得到的幅度只有0.707V。

这还只是正弦波的情形。

因此，我们在选择示波器的时候，为达到一定的测量精度，应该选择信号最高频率5倍的带宽。

Siglent的ADS1000CE示波器提供300MHz带宽、2GSa/a的实时采样率，领先国内同行水平。

三、在带宽一定的条件下，采样频率太大是否也没有太大的意义？带宽是限制被测信号高频分量被捕获的基本条件。

由于Siglent示波器采用先进的波形重构算法,并配备有插值算法显示，同时提供最低500MS/s的实时采样率，保证对触发信号的完美捕获并真实量化，最终能对采集信号的精确重现。

四、影响示波器工作速度的因素有哪些？简单地来说示波器的原理都差不多，前端是数据采集系统，后端是计算机处理。

影响示波器速度主要有两方面，一是从前端数采到后端处理的数据传输，一般都是用总线传输，另一个是后端的处理方式。

Siglent示波器采用成熟的高速硬件架构，配合DSP数字处理能有效解决这些瓶颈，大大提升示波器的性能。

五、在使用示波器时如何消除毛刺？如果毛刺是信号本身固有的，而且想用边沿触发同步该信号（如正弦信号），可以用高频抑制触发方式，通常可同步该信号。

如果信号本身有毛刺，但想让示波器虑除该毛刺，不显示毛刺，通常很难做到。

很受教益的示波器使用指南

示波器知识百问1．对一个已设计完成的产品，如何用示波器经行检测分析其可靠性？答：示波器早已成为检测电子线路最有效的工具之一，通过观察线路关键节点的电压电流波形可以直观地检查线路工作是否正常，验证设计是否恰当。

这对提高可靠性极有帮助。

当然对波形的正确分析判断有赖于工程师自身的经验。

2．决定示波器探头价格的主要因素是什么？答：示波器的探头有非常多的种类，不同的性能，比如高压，差分，有源高速探头等等，价格也从几百人民币到接近一万美元。

价格的主要决定因素当然是带宽和功能。

探头是示波器接触电路的部分，好的探头可以提供测试需要的保真度。

为做到这一点，即使无源探头，内部也必须有非常多的无源器件补偿电路(RC网络)。

3．一般的示波器探头的使用寿命有多长时间？探头需不需要定期的标定？答：示波器的探头寿命不好说，取决于使用环境和方法。

标准对于探头没有明确的计量规定，但是对于无源探头，至少在更换探头，探头交换通道的时候，必须进行探头补偿调整。

所有有源探头在使用前应该有至少20分钟的预热，有的有源探头和电流探头需要进行零点漂移调整。

4．什么是示波器的实时采样率？答：实时采样率是指示波器一次采集(一次触发)采样间隔的倒数。

据了解，目前业界的最高水平是四个通道同时使用。

5．什么是示波器的等效时间采样？答：等效时间采样指的是示波器把多次采集(多次触发)采集到的波形拼凑成一个波形，每次采样速率可能很慢，两次采集触发点有一定的偏移，最后形成的两个点间的最小采样间隔的倒数称为等效采样速率。

其指标可以达到很高，如1ps。

6．什么是功率因数？如何如何测量？答：功率因数：在直流电路里，电压乘电流就是有功功率。

但在交流电路里，电压乘电流是视在功率，而能起到作功的一部分功率（即有功功率）将小于视在功率。

有功功率与视在功率之比叫做功率因数，以COSΦ表示，其实最简单的测量方式就是测量电压与电流之间的相位差，得出的结果就是功率因数。

7．如何表达和测试功率密度？答：功率密度就是单位体积里的功率，一般电源里用W/in3。

示波器的差分信号测量

示波器的差分信号测量初步介绍差分测量、放大器类型、应用及怎样避免常见错误当存在500 mVp-p、60 Hz 的共模噪声时，使用传统示波器探头不能测量模拟的4 mVp-p 心跳波形（上图）。

差分放大器则可以从噪声中提取信号。

引论所有测量都是两点测量人们一直在一条电路的两点之间测量电压，不管是使用电压表还是使用示波器。

当示波器探头接触电路中的一点时，即使没有连接地线，通常也会在显示器上出现波形。

在这种情况下，测量的参考点是经过示波器机箱的安全接地通往电路中的电气地。

数字电压表通过两个探头测量两点之间的电位。

由于这两个探头是彼此隔离的，因此这两点可以位于电路中任何地方。

但情况并不总是如此。

在数字电压表出现前，人们使用VOM（万用表）手持式仪表测量“浮动”电路。

由于这些仪表是无源的，因此它们往往会给被测电路带来负荷。

使用高阻抗VTVM（真空管电压表），可以执行侵入性较小的测量。

VTVM 有一个重大的局限性，即其测量总是以地为参考点。

VTVM外壳接地，并连接到参考引线上。

由于固态增益电路的问世，高性能电压表可以与地线隔离，从而可以执行浮动测量。

目前的大多数示波器，如老式VTVM，只能测量以大地为参考点的电压，地线则连接到示波器机箱上。

这称为“单端”测量，探头地线提供了参考通路。

遗憾的是，有时这种局限性会降低测量的完整性，或不可能进行测量。

如果被测电压位于两个电路节点之间而且这两点均未接地，那就不能使用传统的示波器探测技术。

常见的实例是测量开关电源中的栅极驱动信号（参见图1）。

像普通电话线路中的那种平衡信号（在两条引线之间，且没有地回路）是不能直接测量的。

我们将会看到，甚至某些“以地为参考”的信号也不能如实地使用单端技术来测量。

如果地线不成其为地线我们都听说过“接地环路”，书本上教我们避免“接地环路”。

但接地环路是怎样破坏示波器测量的呢？当两条或多条单独的接地通路聚结于两点或多点时，将会产生接地环路。

其结果是导体连成了一个环。

使用示波器进行信号测量技巧

使用示波器进行信号测量技巧在电子领域中，信号测量是一项非常重要的工作。

准确地测量信号的频率、幅度和相位，可以帮助我们分析电路的工作情况，进而改进设计和解决问题。

而在信号测量中，示波器是一种不可或缺的仪器。

本文将探讨几种使用示波器进行信号测量的技巧和注意事项，帮助读者更好地应用示波器。

1. 选择适当的示波器设置在开始信号测量之前，我们需要选择适合的示波器设置。

首先，选择合适的时间基准和垂直灵敏度，以便在示波器屏幕上显示出待测信号的合适波形。

时间基准决定了示波器屏幕上每个小方格所代表的时间，而垂直灵敏度则决定了每个小方格所代表的电压。

其次，调整触发设置。

示波器的触发设置可以帮助我们稳定地观测待测信号。

触发电平可以设置在待测信号的特定水平上，当信号达到触发电平时，示波器才会触发并显示波形。

触发沿也可以设置为上升沿或下降沿，以满足实际测量需求。

2. 正确连接信号源和示波器在进行信号测量之前，我们需要正确地连接信号源和示波器。

通常情况下，信号源的输出端口会连接到示波器的输入端口。

确保连接良好，避免因接触不良或短路等问题导致测量结果不准确。

如果测量的是高频信号，注意信号源和示波器之间的传输线需要具备相应的带宽能力，以确保传输信号时没有过多的损耗和畸变。

合理选择适用于高频测量的传输线材料和长度，同时避免干扰信号的干扰源。

3. 了解采样频率和带宽的关系示波器的采样频率和带宽是影响信号测量的关键参数。

采样频率是指示波器在一秒钟内对信号进行采样的次数，而带宽则是指示波器可以接收和显示的频率范围。

在选择示波器时，需要根据待测信号的频率范围和特性来确定采样频率和带宽。

通常情况下，采样频率应为待测信号频率的两倍以上，以确保准确重建信号波形。

而带宽则应包含待测信号的最高频率成分，以避免信号被截断而无法完整显示。

4. 注意示波器的内部噪声和失真在进行信号测量时，示波器的内部噪声和失真也会对测量结果产生一定的影响。

示波器的内部噪声是由示波器自身电路和元件的热噪声引起的，它会与待测信号叠加在一起，影响信号的准确测量。

示波器的使用和注意事项

示波器的使用和注意事项示波器是利用电子射线的偏转来复现电信号瞬时值图像的一种仪器。

不但可以象电压表、电流表、功率表测量信号幅度，也可以象频率计、相位计那测试信号周期、频率和相位；而且还能测试调制信号的参数，估计信号的非线性失真等。

Y 通道是由Y 轴衰减器和Y 轴放大器组成部分的，以适应观察不同幅度的各种电信号。

X 通道中的扫描电路是一个能连续产生周期性线性电压的锯齿波发生器。

为了能在荧光屏上看到一个稳定的待测信号波形，必须使锯齿波电压的周期是待测信号周期的整数倍。

图中同步电路的作用就是用来迫使锯齿波电压的周期满足上述要求的。

其中内同步是利用被测信号强迫同步。

而外同步则是利用外部所加的电压强迫同。

X 通道中还有一个外部输入（X 输入），有了它可以扩展示波器的功能，观察Y=f（X）的图形。

例如测二极管的伏安特性，电机的转矩特性等。

另外还有示波器及电源系统，辅助性调节电路（亮度、聚焦、垂直和水平位移等）以及示波器电源和校正信号等。

校正信号发生器是专门用来产生频率和幅度都是固定的连续方波（幅度0.5V，频率1KHz），以校准X 轴及Y 轴的刻度。

示波器的使用1.示波器测量电流测量时需要一个精度高、阻值很小而且是已知的无感电阻器，测得电压后根据欧姆定律换算成实测电流值。

2.示波器测量电压（1）被测信号频率较低：可采用探头。

如果信号幅度较小，用10：1 探头灵敏度太低时，可直接用屏蔽线连接示波器Y 轴输入端与测试点。

（2）被测信号频率较高：用探头要比用屏蔽线或普通电缆失真小，精度高。

但测试距离将受探头电缆长度的限制，其灵敏度将随探头的衰减而有所下降。

一般测量高频时可采用同轴电缆。

测交流电压，一般是测量交流电压波形的峰值电压或某两点的电位差值。

其测量结果经过计算得出被测两点间的电位差。

即用屏面上被测两点之间的垂直偏转距离乘以Y轴偏转灵敏度，即被测两点间的电位差。

测直流电压，所用示波器频响必须是从直流开始。

首先调节垂直位移按钮，使扫描线处于某一水平刻度线上作为零电平线，输入被测电压信号，测出扫描线从零电平偏移的垂直距离，即被测直流电压＝垂直偏转距离乘以Y轴偏转灵敏度乘以探头衰减系数。

示波器的测量精度和准确性分析

示波器的测量精度和准确性分析示波器是一种广泛应用于电子测量和实验的仪器。

在电路设计和故障排除中，精确的测量结果对于确保电路性能和可靠性至关重要。

因此，了解示波器的测量精度和准确性是十分重要的。

一、测量精度示波器的测量精度指示波器测量结果与被测波形真实值之间的差异程度。

测量精度受到示波器本身技术特性和测量环境等因素的影响。

1. 垂直测量精度垂直测量精度是指示波器对输入信号幅值的测量精度。

它受到示波器的增益线性度、输入缓冲放大器的噪声以及示波器的垂直分辨率等因素的影响。

增益线性度指的是示波器在不同设置下的放大倍数是否准确。

如果示波器的线性度不高，测量结果将存在明显的偏差。

2. 水平测量精度水平测量精度是指示波器对时间和频率的测量精度。

它受到示波器时间基准的稳定性、水平缩放的准确性以及示波器的时间分辨率等因素的影响。

时间基准的稳定性是指示波器的时间刻度是否准确及其长期稳定性。

若时间基准不可靠，测量结果将受到很大影响。

二、准确性准确性是指示波器测量结果与被测信号真实值之间的接近程度。

示波器的准确性主要与校准有关，校准是确保示波器测量结果准确的重要手段。

1. 定期校准定期校准是示波器维持准确度的重要方法。

示波器制造商通常建议用户在使用一段时间后进行定期校准。

通过校准，可以检查和调整示波器各个测量通道的增益、偏移、时间基准以及补偿等参数，确保测量结果准确。

2. 外部标准使用外部标准是进行示波器校准的一种常见方法。

外部标准可以是已知准确度的信号源或者其他经过校准的设备，通过与示波器进行比较，确定示波器的测量偏差，并进行修正，从而提高示波器的准确性。

三、提高测量精度和准确性的方法1. 注意测量环境示波器的测量精度和准确性受到测量环境的影响。

应尽量避免电磁干扰和温度变化等因素对示波器的影响，确保测量结果的可靠性。

2. 合理选择示波器根据具体需求，在选择示波器时考虑其技术指标和功能。

对于要求较高的应用场景，需要选择具有高精度和准确性的示波器，以确保测量结果的可靠性。

示波器的射频测量和分析技巧

示波器的射频测量和分析技巧射频测量和分析技术是现代通信、无线电和电子领域中的关键技术之一。

示波器作为一种重要的测量仪器，被广泛用于射频电路的测试和分析。

本文将介绍示波器在射频测量和分析中的常用技巧和方法，以帮助读者更好地理解和应用这一技术。

一、示波器的基本原理简介示波器是一种用于测量电信号波形的仪器。

它通过将待测信号连接到水平和垂直偏转系统，可以显示出信号的波形和特征。

示波器主要由示波管、扫描电路、触发电路和垂直放大器等组成。

二、射频信号的测量技巧1. 垂直放大器的设置在射频测量中，正确设置垂直放大器是非常关键的。

首先，选择适当的垂直增益，使得待测信号能够充分展示在示波器的屏幕上；其次，根据信号的幅度范围选择合适的垂直灵敏度，确保信号能够在示波器的垂直方向上合理分布。

2. 水平扫描的设置对于射频信号的测量，正确设置水平扫描参数也非常重要。

首先，通过调整扫描速率和时间基准，使得待测信号的周期和特征能够在示波器屏幕上得以清晰显示；其次，选择合适的水平灵敏度，确保信号能够在示波器的水平方向上合理分布。

3. 触发电路的应用射频信号的触发对于测量和分析来说是至关重要的。

通过调整触发电路的阈值和触发方式，可以实现对特定信号的检测和显示。

在射频测量中，通常选择边沿触发方式，并根据信号波形的特点调整触发电平和触发延迟，以确保触发的准确性和稳定性。

三、射频信号的分析技巧1. 频率测量示波器可以通过测量信号的周期或脉宽，计算出信号的频率。

在射频测量中，通常选择自动或单次测量模式，并利用示波器上的软件工具实现频率的测量和分析。

2. 波形分析示波器通过显示信号的波形和特征，可以对射频信号进行进一步的分析。

通过观察波形的振幅、频率、相位和时序等参数，可以判断信号的稳定性、失真情况和干扰程度，从而指导后续的电路设计和优化。

3. 频谱分析频谱分析是射频信号分析中常用的方法之一。

示波器可以通过傅里叶变换将时域信号转换为频域信号，并显示出信号的频谱分布。

使用示波器进行信号测量的技巧和注意事项

使用示波器进行信号测量的技巧和注意事项信号测量在电子领域中扮演着非常重要的角色，而示波器则是信号测量中不可或缺的工具。

它可以将电信号转化为可视化的波形，帮助工程师们分析和判断信号的特性。

然而，在使用示波器进行信号测量时，仍然有一些技巧和注意事项需要我们牢记。

首先，在使用示波器进行信号测量之前，我们需要了解一些基本概念。

示波器主要有两种类型：模拟示波器和数字示波器。

模拟示波器是早期使用的一种示波器，它能够测量连续时间的信号。

而数字示波器则通过模数转换将连续时间的信号转化为离散时间的信号，然后通过数字处理进行测量和分析。

在实际应用中，数字示波器的使用更加广泛，因为它具有更高的测量精度和更多的功能。

在进行信号测量时，我们需要注意一些技巧。

首先是选择适当的示波器探头。

探头是示波器连接到被测信号源的接口，它能够准确地采集信号，但也会对信号造成一定的影响。

对于高频信号的测量，我们应该选择带宽较宽的高频探头，以确保测量结果的准确性。

而对于低频信号的测量，则可以选择带宽较窄的低频探头。

其次是选择合适的触发模式。

触发模式是示波器在采集信号时的触发条件。

合适的触发模式可以帮助我们捕捉到特定的信号特征。

常见的触发模式有边沿触发、脉宽触发等。

在选择触发模式时，我们需要根据被测信号的特征来确定合适的触发条件，并进行相应的设置。

此外，在进行信号测量时，还需要关注示波器的校准。

示波器的校准是确保测量结果准确性的重要步骤。

我们可以通过连接已知的标准信号源来校准示波器，以确保它能够准确地测量信号。

另外，还需要定期对示波器进行校准，以确保其长期的测量准确性。

在实际的信号测量中，我们还需要注意一些细节。

首先是地线的连接。

示波器的地线是将示波器和被测点之间的地势进行连接的重要部分。

在连接地线时，我们需要注意保持地线的短小和低阻抗，以减小干扰对信号测量的影响。

另外，我们还需要关注信号的耦合方式。

示波器的耦合方式有直流耦合和交流耦合两种。

现代示波器高级应用测试及使用技巧

现代示波器高级应用测试及使用技巧现代示波器是电子测量领域中不可或缺的工具之一。

它可以帮助工程师们快速、准确地检测和分析信号，以便在设计和调试电路时提高效率和准确性。

本文将介绍现代示波器的高级应用，包括测试和使用技巧，以帮助工程师们更好地使用和掌握这一工具。

1. 信号捕捉技巧示波器的首要任务是捕捉信号。

在捕捉信号时，需要注意以下几个技巧：- 选择适当的触发模式：示波器的触发模式可以是边缘触发、脉冲宽度触发、视频触发等，需要根据信号的类型和特征选择适当的触发模式，以便准确地捕捉信号。

- 选择适当的触发电平：触发电平需要根据信号的特性设置，以确保信号能够触发示波器的采样。

- 调整时间基准：时间基准需要根据信号的频率和周期进行调整，以便将信号完整地显示在屏幕上。

2. 分析技巧示波器除了捕捉信号，还可以对信号进行分析。

以下是一些常用的分析技巧：- 峰值检测：示波器可以帮助检测信号的最大值和最小值，以便确定信号的峰值和峰-峰值。

- 频谱分析：示波器可以将信号转换成频谱图，以便帮助工程师们更好地理解信号的频率成分。

- 自动测量：示波器可以自动测量信号的各种参数，包括周期、占空比、上升时间、下降时间等。

3. 高级功能现代示波器还具有许多高级功能，以下是一些常用的高级功能： - 存储和回放功能：示波器可以存储和回放信号，以便在需要时重新分析和处理信号。

- 数字滤波功能：示波器可以对信号进行数字滤波，以帮助去除杂波和干扰。

- 自动调节功能：示波器可以根据信号的特性自动调节触发模式、时间基准等参数，以便更好地捕捉信号。

总之，现代示波器具有许多高级应用和功能，工程师们需要通过学习和实践，才能更好地掌握和使用这一工具。

本文介绍了一些常用的技巧和功能，希望能够帮助读者更好地了解和应用示波器。

示波器的测量技巧及使用注意事项

示波器的测量技巧及使用注意事项测量简单信号下面用DS1000示波器来观测电路中的一个未知信号，迅速显示和测量信号的频率和峰峰值。

(1)迅速显示该未知信号迅速显示该未知信号的方法如下：1)将探头衰减系数设定为“10X”，并将探头上的开关设定为“10X”。

2)将通道1的探头连接到电路被测点。

3)按下AUTO按钮。

示波器将自动设置使波形显示达到最佳。

在此基础上，用户可以进一步调节垂直、水平挡位，直至波形的显示符合你的要求。

(2)用示波器进行自动测量峰峰值示波器可对大多数显示信号进行自动测量。

下面用DS1000示波器来测量信号的峰峰值，具体操作方法如下：1)先按下MEASURE按钮以显示自动测量菜单。

2)按下1号菜单操作键以选择信源CH1。

3)按下2号菜单操作键选择测量类型：电压测量。

在“电压测量”弹出菜单中选择测量参数：峰峰值。

此时可以在屏幕左下角看到峰峰值的显示。

(3)用示波器进行自动测量频率下面用DS1000示波器来测量信号频率，具体操作方法如下：1)按下3号菜单操作键选择测量类型：时间测量。

2)在“时间测量”弹出菜单中选择测量参数：频率。

此时可以在屏幕下方看到频率的显示。

【注意】测量结果在屏幕上的显示会因为被测信号的变化而改变。

观察正弦波信号通过电路产生的延迟和畸变下面用DS1000示波器来观察正弦波信号通过电路产生的延迟和畸变。

首先设置探头和示波器通道的探头衰减系数为“10X”。

然后将示波器CH1通道与电路信号输入端相接，CH2通道与输出端相接。

1.显示CH1通道和CH2通道的信号1)按下AUTO按钮。

2)继续调整水平、垂直挡位直至波形显示满足测试要求。

3)按CH1按钮选择通道1，旋转垂直(VERTICAL)区域的垂直旋钮调整通道1波形的垂直位置。

4)按CH2按钮选择通道2，如前操作，调整通道2波形的垂直位置，使通道1、通道2的波形既不重叠在一起，又利于观察比较。

2.测量正弦波信号通过电路后产生的延迟，并观察波形的变化1)自动测量通道延迟，按下MEASURE按钮以显示自动测量菜单。

信号示波器使用方法(二)

4、“SLOPE”：触发极性选择按键。释放为 “+”，上升沿触发；按下为“-”，下降沿触发。
5、“LEVEL”：触发电平调节旋钮。显示一个同
步的稳定波形，并设定一个波形的起始点。向“+” 旋转触发电平向上移，向 “-”旋转触发电平向下移。
六、其他操作部分
1、“CAL”：示波器校正信号输出端。提供幅度为 2Vpp，频率为1kHz的方波信号，用于校正10∶1探头的补偿电容器和检测示
电压：Upp=2×4=8V
8div
U峰峰周期 T=6×0.5=3mS
频率 f=1/T=333HZ
T
1.6格
T=1.6×t/div
4格 UPP=4×v/div
双踪示波器的正确调整与操作
示波器的正确调整和操作对于提高测量精度和延长仪器的使用寿命十分重要。（1）聚焦和辉度的调整调整聚焦旋钮使扫描线尽可能细，以提高测量精度。扫描线亮度（辉度）应适当，过亮不仅会降低示波器的使用寿命，而且也会影响聚焦特性。
示波器
示波器
示波器全名为阴极射线示波器。它是观察和测量电信号的一种电子仪器。
示波器是能够把电信号的变化规律转换成可直接观察其波形的电子仪器，并且根据信号的波形可以对电信号的多种参量进行测量，如信号的电压幅度、周期、频率、相位差、脉冲宽度等。
常用的示波器的可分为：单踪示波器和双踪示波器。
调节扫描速度旋钮，使亮点变成一条水平亮线。如果
出现偏斜，就用小一字螺丝刀轻轻调节扫描水平线校正微调电位器，使之水平。
第四步示波器方波校正
在示波器的CH1或CH2端口连上示波器探头，将探头挂在校正信号输出端（CAL），适当调节扫描速度和衰减旋钮，使屏幕上出现清晰可见的方波。

为保证示波器的幅度和测量精度的方法

为保证示波器的幅度和测量精度的方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!在使用示波器进行波形信号测试时，为保证测量的准确性和可靠性，有一些方法是必须遵循的。

示波器校准信号的测量实验报告

示波器校准信号的测量实验报告一、实验目的本实验旨在通过测量示波器校准信号的特征参数，如频率、幅度、偏置等，来验证示波器的测量准确性，并掌握示波器的校准方法与技巧。

二、实验器材本实验所需器材如下：1. 示波器：型号为Tektronix TDS 2024B。

2. 校准信号源：型号为Fluke 5720A。

3. 万用表：型号为Agilent 34410A。

4. 电缆、接头等。

三、实验原理1. 示波器校准信号示波器校准信号是一种标准信号，具有已知的频率、幅度、偏置等特征参数，用于测试示波器的测量准确性。

常见的校准信号有正弦波、方波、脉冲等。

2. 示波器校准方法示波器的校准方法主要包括以下几个方面：（1）垂直校准：调节示波器的垂直增益和位置，使其能够正确显示校准信号的幅度和偏置。

（2）水平校准：调节示波器的水平扫描速率和位置，使其能够正确显示校准信号的频率和相位。

（3）触发校准：调节示波器的触发电平和触发延迟，使其能够正确捕捉校准信号的波形。

（4）校准记录：记录示波器的校准参数，以备后续使用和比较。

四、实验步骤1. 连接校准信号源和示波器，调节校准信号源的输出参数，如频率、幅度、偏置等。

2. 调节示波器的垂直增益和位置，使其能够正确显示校准信号的幅度和偏置。

3. 调节示波器的水平扫描速率和位置，使其能够正确显示校准信号的频率和相位。

4. 调节示波器的触发电平和触发延迟，使其能够正确捕捉校准信号的波形。

5. 记录示波器的校准参数，如垂直增益、位置、水平扫描速率、位置、触发电平、延迟等。

6. 比较校准记录与校准信号源的实际参数，评估示波器的测量准确性。

五、实验结果与分析本实验采用正弦波作为示波器校准信号，频率为1kHz，峰峰值为1V，偏置为0V。

经过垂直、水平和触发校准后，示波器正确显示了校准信号的波形和参数。

通过比较校准记录与校准信号源的实际参数，发现示波器的测量准确性较高，误差在可接受范围内。

六、实验结论本实验通过测量示波器校准信号的特征参数，验证了示波器的测量准确性，并掌握了示波器的校准方法与技巧。

示波器原理和校准

示波器原理示波器是利用电场改变电子运动轨迹来反映电压的瞬变过程，是显示二维图像的仪器。

二维图像在数学上要两个坐标Y和X来描述。

示波器上的二维图像要两个电场即Y电场(Y偏转)和X电场(X偏转)共同影响电子轨迹来形成。

对于一个电压信号V=F(t)的二维函数，需要两个坐标即V和t来描述。

数学上的绘图是简单的，示波器显示二维图形是把电压V=F(t)“加在”Y偏转上形成Y电场，影响电子Y向上的运动轨迹或位移。

这就反映出V值。

(如果V=F(t)是非常缓慢地变化，Y向上电子的运动轨迹如何)。

但是这没有描绘出V=F(t)的二维图形，t没有表达出来，如何表达t呢时间是不能“加在”X偏转上的，只能把时间概念“转到”电压概念上才行。

若V=Kt线性关系成立，就把时间“转到”电压了，但随t的增加电压会很大，同时会超出显示屏幕，不可实现。

最后选择锯齿波来兼顾而实现。

当把V=Kt “加在”X偏转上形成X电场，与Y电场共同影响电子轨迹(正交迭加)来描述V=F(t)。

V=F(t)和V=Kt实际上是两个完全不相干电压信号，它们的时间t也是不相干的，为了建立联系，示波器为此设置了辅助功能触发同步系统。

总之，围绕二维图形的建立，示波器面板设置了垂直Y向调整功能，水平X向(扫描)调整功能，辅助功能触发同步系统三大区域。

按三大功能区域熟悉各按钮功能，就显得简单易懂易记。

1 示波器的结构示波器它由示波管、衰减放大输入系统、扫描信号发生器、触发同步系统和电源供给系统组成。

2 示波器显示波形的原理X偏转板的作用是使光点水平运行，而Y偏转板的作用是使光点垂直运动。

因此在X偏转板上不加电压，而只有一个正弦信号加到Y偏转板上时，在屏幕上我们只能看到一条竖直的亮线，当信号的频率足够小时，我们就能清晰地看到光点的运动过程——正弦振动。

当X偏转板上的扫描信号完成m个周期时，Y偏转板上的正弦信号也刚好完成n 个周期，那么接下去屏幕上的光点就会重复以前的轨迹运动，我们就能看到稳定的图形。

示波器测量分辨率提升应用指南说明书

利用多种工具方法，把示波器测量分辨率提高到 11位以上在进行高分辨率测量时，您可以把数字示波器看作一个整体系统，来改善测量结果。

在对示波器工作模式、探头性能特点、过滤技术及整个系统交互方式有了基本了解之后，您可以改善小信号细节的测量效果。

本应用指南介绍了可以增强现代数字示波器中高分辨率波形采集的某些测量和信号处理技术。

在了解了这些技术的优点和缺点后，您可以在示波器中实现最好的测量分辨率。

提升示波器测量能力应用指南1B探测图1. 为实现高分辨率，必须优化整个测量系统。

为实现高分辨率测量，应把数字示波器看作一个整体系统，而不是简单的模数转换器。

必须考虑整条信号路径，从探头尖端，直到示波器的模拟前端、采样和数字信号处理。

图1所示的每个系统单元都会影响测量分辨率，可以进行优化，以实现最佳结果。

2 w w 3利用多种工具，把示波器测量分辨率提高到11位以上探测探头选择和探头设置至关重要探头的作用似乎很明显，但为实现最优结果，必须进行折衷，特别是在进行高分辨率测量时。

示波器标配的无源探头可能并不是实现最佳分辨率的最佳解决方案。

在本应用指南中，我们将概括介绍影响高分辨率测量结果的探测考虑因素。

与探测有关的更详细的信息请参阅 www.oitek .com .cn 网站中的“电子仪器教材4：全面了解示波器探头”。

最大限度地降低衰减，使信噪比达到最大。

在高分辨率测量中，非常重要的一点是使信号幅度达到最大，同时使外部噪声达到最小。

探头选择是非常关键的第一步。

电压探头与示波器的输入阻抗构成电压分路器（如1X、10X、100X），一般会衰减输入信号。

1X 探头不会降低或衰减信号，10X 探头则会把输入降低到原始信号幅度的 1/10。

示波器通过放大信号来补偿这种衰减，遗憾的是，示波器也会放大探头和示波器增加的任何噪声。

从信噪比角度看，最优探头应该没有衰减或衰减很低。

例如，图2所示的TPP0502高阻抗无源探头提供了 500 MHz 带宽，但只有 2X 衰减。
