将表6中的配合从基孔制换算成基轴制的同名配合。
表6
根据泰勒原则，对量规的通规和止规的结构形式有何要求？实际生产中是否必须绝对符合上述要求？
1、根据泰勒原则，对量规的通规做成全形的，止规为点状的。2、实际生产中允许量规的型式偏离泰勒原则，但检验结果应符合泰勒原则的规定？
1、国家标准规定量规的尺寸公差带采用完全内缩的方式。2、减少误收
用立式光学比较仪测量公称尺寸为ф30mm的轴颈，用标称尺寸为30mm的量块校零后，比较测量轴颈的示值为+10μm，若量块实际尺寸为30.005mm，试求被测轴颈的实际尺寸。
30.005+0.01=30.015mm

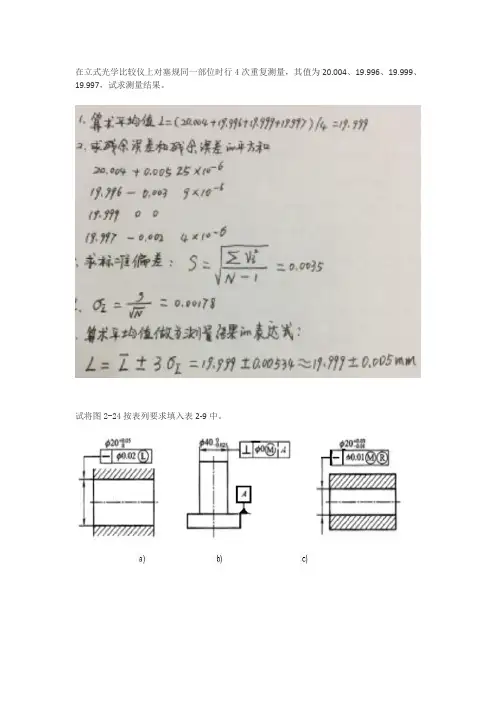

在立式光学比较仪上对塞规同一部位时行4次重复测量，其值为20.004、19.996、19.999、19.997，试求测量结果。
试将图2-24按表列要求填入表2-9中。
量规按用途可分为哪三种？各在什么场合下使用？
1、工作量规，工人制造过程中使用。2、验收量规，检验部门和用户代表验收产品时使用。3、校对量规，用来检验轴用工作量规的量规。
按表2-5中的内容，说明图2-22中形位公差代号的含义。
被测工件 的尺寸遵循正态分布，而其工艺能力指数 ，试确定其验收极限。
改正图2-12中各项形位公差标注上的错误（不得改变形位公差项目）。
量规按用途可分为哪三种？各在什么场合下使用？
1、工作量规，工人制造过程中使用；2、验收量规，检验部门和用户验收产品时使用；3、校对量规，用来检验工作量规的量规。
30.005+0.01=30.015mm
国家标准如何规定量规尺寸公差带？为什么这样规定？
郑州大学网络教育精度设计与质量控制基础 7808 专期末考试复习题及参考答案
单选题1、在计算标准公差值时，各尺寸段内所有基本尺寸的计算值是用各尺寸段的_____作为该段内所有基本尺寸来计算值的。
B.首尾两个尺寸的几何平均值2、径向全跳动公差带的形状和______公差带的形状相同。
C.圆柱度3、选择滚动轴承与轴颈、外壳孔的配合时，首先应考虑的因素是_________。
D.轴承套圈相对于负荷方向的运转状态和所承受负荷的大小4、00,1.25,1.60,2.00,2.50,3.15,4.00,5.00,6.30,8.00,10.00,......,这是（）优先数系。
A.R105、对检验孔用量规，下列说法不正确的是_______。
C.该量规属校对量规。
6、对于端面全跳动公差，下列论述正确的有＿＿。
C.属于跳动公差7、对于实际的孔或轴，用_____限制其实际尺寸，使配合结果不至于超过预定的_____。
最小实体尺寸，最松程度8、孔的最小实体尺寸为（）。
D.最大极限尺寸9、实测一表面实际轮廓上的最大轮廓峰顶至基准线的距离为10μm，最大谷低至基准线的距离为-6μm，则轮廓的最大高度值Rz为。
A.16μm10、按互换的程度，互换性可分为。
B.完全互换和不完全互换11、对于实际的孔和轴，用最大实体尺寸限制其_____，使配合结果不至于超过预定的_____。
C.作用尺寸，最紧程度12、外螺纹的基本偏差采用（）。
D.负偏差13、基本偏差代号为Ｐ（ｐ）的公差带与基准件的公差带可形成（）。
B.过渡或过盈配合14、检测是互换性生产的（）。
D.保证15、测量表面粗糙度时，零件表面轮廓的波距是。
A.小于1mm16、基本偏差代号为P（p）的公差带与基准孔的公差带可形成_____。
A.过渡或过盈配合17、某配合的Ymax ＝-0.76mm，ES＝+0.25mm，es＝+0.76mm，Ts＝0.16mm，则配合公差Tf ＝（）。
A.0.41mm18、下列论述正确的是＿＿。
C.任意方向上线倾斜度公差值前应加注符号“Φ”。
精度设计与质量控制基础习题答案
精度设计与质量控制基础习题答案第一章 尺寸精度及孔轴结合的互换性1．已知021.0030+Φ基准孔与下列三轴相配，试计算配合的极限间隙或极限过盈及配合公差，画出公差带图，并指明它们各属于哪类配合。
（1）007.0020.030--Φ （2）028.0016.030++Φ （3）048.0035.030++Φ 解：（1） X m ax ＝D m ax －d m in =ES －ei=0.021－(－0.02)=0.041mmX m in = D m in － d m ax =EI －es=0－(－0.007)=0.007mmT f =min max X X -=0.034mm故属于间隙配合，公差带图略。
（2） X m ax ＝D m ax －d m in =ES －ei=0.021－0.016=0.005mmY m ax = D m in －d m ax =EI －es=0－0.028=－0.028mmT f =max max Y X -=0.033mm故属于过渡配合，公差带图略。
（3） Y m ax ＝D m in － d m ax = EI －es =0－0.048=－0.048mmY m in = D m ax －d m in =ES －ei =0.021－0.035=－0.014mmT f =min max Y Y -=0.034mm故属于过盈配合，公差带图略。
2． 已知孔轴配合的基本尺寸为50Φmm,配合公差为f T ＝0.041mm,max X =+0.066mm,孔公差为H T ＝0.025mm,轴下偏差ei=－0.041mm,试求孔轴的极限偏差，画出公差带图，说明配合性质。
解： 轴公差为：T S = T f －T H =0.041－0.025=0.016mm因 T S = es －ei 故 es=ei －T S =－0.041+0.016=－0.025mm因 X m ax ＝D m ax －d m in =ES －ei即 0.066＝ES+0.041 得ES ＝0.025mm因 T H ＝ES －EI 故 EI=ES －T H =0.025－0.025=0mm故 孔为φ50025.00+ 轴为φ50025.0041.0--X m in = D m in － d m ax =EI －es ＝0－（－0.025）＝0.025mm属于间隙配合，公差带图略。
第三章 形状与位置精度设计与检测参考答案-
第三章形状与位置精度设计与检测参考答案一、判断题1．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。
（√）2．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（√）3．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（╳）4．对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（╳）5．某实际要素存在形状误差，则一定存在位置误差。
（╳）同一要素。
圆柱面为锥形或腰鼓形时，不一定有轴线平行度、垂直度等位置误差；――关联要素但圆柱面并没有圆跳动误差――端平面为球冠形也没有端面圆跳动。
6．图样标注中Φ20+0.021 0mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。
（╳）7．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（√）8．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（√）9．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。
（╳/直径0．02 mm ）10．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（╳）11．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（√）12．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
（╳）13．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。
（√）14．作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。
对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。
（╳）15．被测要素处于最小实体尺寸和形位误差为给定公差值时的综合状态，称为最小实体实效状态。
