高密度电阻率法应用中常见的问题
高密度电阻率法在工程勘查中问题
高密度电阻率法在工程勘查中的问题探讨高密度电阻率法近些年受到越来越多的关注和讨论。
高密度电阻率法的雏形虽然是由英国人设计，但其真正的研究和应用还是中国人率先开展，并取得了令世人瞩目的工作成果。
高密度电阻率法在工程物探工作中具有不可替代的作用，比如在工程地质勘查、厂址或坝基的选择、地下空洞探测、岩溶探测、地下隐蔽物探测、土壤污染范围调查、地下管线探测等等方面均取得过显著的效果。
本文就高密度电阻率法因为工作模式的改变，可能存在“电磁感应”、“激发极化”和“地下电容”等问题作肤浅讨论。
并提出针对改善这些问题所带来的负面影响，建议改进的工作作法。
2应用实例2．1溶土洞勘查图1 岩溶探测高密度视电阻率等值线剖面图图1是截取的一段在广东阳江市某地高密度电阻率法实测剖面（横坐标为测线长度，纵坐标为探测深度，单位均为米，下同）。
物探勘查区普遍为第四系覆盖，岩性为黄色粘土、亚粘土。
高密度电阻率法极距3m，工作周期4s。
本剖面数据采用斯伦贝尔装置采集，很好地反映出了岩溶发育区域在横向及深度上的分布情况。
2．2隐伏岩性界面勘查图2 中风化石灰岩界面探测高密度视电阻率等值线剖面高密度电阻率法结合钻探的成果常被用来对隐伏岩性界面进行追踪勘查，笔者也进行过多次此类高密度电阻率法勘查工作。
图2为截取的一段广州市白云区某场区高密度勘查实测剖面，其目的是勘查场区内基岩面（石灰岩）的埋深和起伏情况。
电测剖面上有一钻孔资料作为验证结果和解释参数。
工作采用3m极距，使用了施伦贝尔、温纳两种装置。
仪器使用重庆地质仪器厂生产的分布式智能高密度电法仪。
从图2看到，该剖面对岩层顶面起伏状况反映非常清晰。
结合钻孔资料进行标定，获得深度转化的校准参数后对岩面埋藏深度也能进行准确定位。
综合有以下结论：（1）岩面在10-25米深度范围内起伏（在截取剖面段内）；（2）局部位置岩面深度急剧加深，推测该处为石灰岩面附近的溶蚀发育形成的溶沟；（3）高密度电阻率法测得的结果与钻孔吻合程度较好。

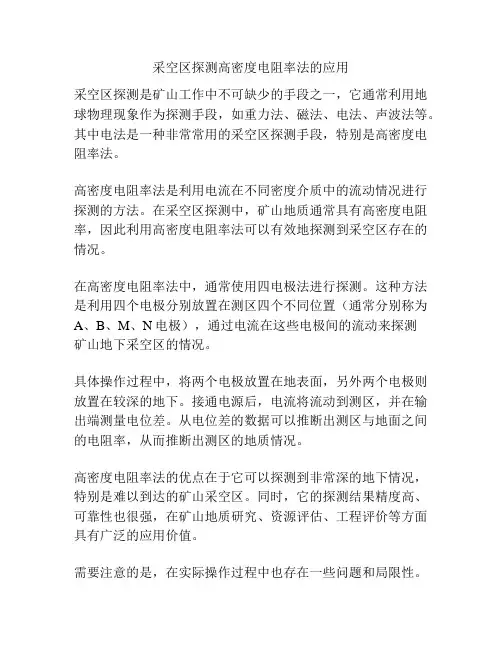

采空区探测高密度电阻率法的应用
采空区探测高密度电阻率法的应用采空区探测是矿山工作中不可缺少的手段之一，它通常利用地球物理现象作为探测手段，如重力法、磁法、电法、声波法等。
其中电法是一种非常常用的采空区探测手段，特别是高密度电阻率法。
高密度电阻率法是利用电流在不同密度介质中的流动情况进行探测的方法。
在采空区探测中，矿山地质通常具有高密度电阻率，因此利用高密度电阻率法可以有效地探测到采空区存在的情况。
在高密度电阻率法中，通常使用四电极法进行探测。
这种方法是利用四个电极分别放置在测区四个不同位置（通常分别称为A、B、M、N电极），通过电流在这些电极间的流动来探测矿山地下采空区的情况。
具体操作过程中，将两个电极放置在地表面，另外两个电极则放置在较深的地下。
接通电源后，电流将流动到测区，并在输出端测量电位差。
从电位差的数据可以推断出测区与地面之间的电阻率，从而推断出测区的地质情况。
高密度电阻率法的优点在于它可以探测到非常深的地下情况，特别是难以到达的矿山采空区。
同时，它的探测结果精度高、可靠性也很强，在矿山地质研究、资源评估、工程评价等方面具有广泛的应用价值。
需要注意的是，在实际操作过程中也存在一些问题和局限性。
例如，地面条件和气候情况都会影响探测的结果，同时，仪器的准确性和使用方法也非常重要。
因此在进行高密度电阻率法探测前，需要对场地的选址和探测目标进行充分的调研和分析，以确保探测数据的准确性和可靠性。
总之，高密度电阻率法是一种非常重要的采空区探测手段，它可以广泛应用于各种矿山地质研究和矿产资源评估工作中。
在实际操作过程中，需要注意仪器的准确性和使用方法等一系列因素，以提高探测数据的精度和可靠性。
对高密度电法在工程勘查应用中的探讨
对高密度电法在工程勘查应用中的探讨摘要：高密度电法在工程勘察中得到了广泛的应用，已成为工程物探的一种主要方法之一，下文就高密度电法在工程勘察中的应用展开了探讨。
1方法技术简介高密度电阻率法与常规直流电法的基本原理相同。
高密度电阻率法是一种阵列式电阻率测量方式，它集中了电剖面法和电测深法，装置选择上可采用二极装置（AM）、三极装置（AMN）、联合剖面装置（AMN∞MNB）、对称四极装置（AMNB）、偶极装置（ABMN）和微分装置（AMBN），在电极的选择上按一定的方式组合后构成测量系统。
该系统与普通电阻率法不同的是在观测剖面上设置密度较高的观测点，在实际测量时，利用电极转换开关将每4个电极进行组合，从而在一个测点上获得不同深度的测量参数。
高密度电法布极方式如图1，其中A、B极为供电电极，M、N为测量电极。
各测点视电阻率值ρs=K×△U/I，其中△U为M和N之间的电位差，I为供电电极（A、B）的供电电流，K为装置系数。
通过不同测点以及不同极距的观测，可获得剖面上地层电阻率的分布情况。
2实例分析2.1岩溶、采空区探测岩溶个体的发育是无规律的，但其岩溶带或地下河的发育一般是有一定走向的，岩溶洞穴一般以空腔（无水）或充水或充填泥（砂）的形式存在，充填水或泥（砂）等相对于灰岩（或白云岩）来说是明显的相对低阻，因此往往表现为明显的低阻异常，该类异常容易识别；如果高阻异常明显位于水位下方，则不会是岩溶引起的异常，这时岩溶应表现为低阻异常。
对于废弃多年的采空区，如有的地段已充盈地下水或已坍塌（多是废弃的采空区），往往表现为低阻特征；有些地段保持原有形态，且没有地下水，则表现为相对高阻特征。
利用这些特征可以确定场地的采空范围以及塌陷位置，见图2，相对高阻异常部位为采空区域，低阻异常位置为充盈地下水或浅部垮塌区域。
图22.2滑坡勘查所谓滑坡就是处于陡峭坡地上的土体或岩体，由于岩土体内部存在结构面或软弱面，在自重作用下使其失稳而引起滑移，由于滑动往往形成滑动面。
高密度电阻率法应用（含举例、图解）
⾼密度电阻率法应⽤（含举例、图解）⾼密度电阻率法在岩溶探测上的应⽤[摘要]简要介绍了⾼密度电阻率法的基本原理，详细分析了⼀个探测实例，通过理论与实践的结合说明了利⽤⾼密度电阻率法进⾏岩溶探测是⼀种有效的探测⼿段。
[关键词]⾼密度电阻率法装置岩溶0 引⾔衢州⼀窑上⾼速公路某段为挖⽅段路基，挖⽅⾼度为6—8m，该路段路基部分开挖⾄路基设计标⾼时，显露出直径⼤⼩不⼀的孔洞7个，⼈⼯插⼊钢钎发现孔洞深浅不⼀，伴有涌⽔现象，洞⼝有扩⼤趋势。
为了查清地下孔洞的分布范围，为进⼀步的治理提供依据，决定利⽤地球物理勘查⽅法进⾏探测，接受委托后，笔者随即对⼯区进⾏了早期调研，根据委托⽅提供的钻孔资料及野外踏勘，场地的地层⾃上⽽下有：亚粘⼟、卵⽯含亚粘⼟、碳质泥岩、灰岩等。
表1为该区各地层岩⽯的电阻率，由表可以看出，这些岩⽯的电阻率差异是明显的，适合进⾏电法勘查⼯作。
灰岩区内的不良地质现象主要是⼟洞和溶洞、溶蚀带，从地质资料可知，⼟洞是发育在覆盖⼟层中，要么是空的，要么充填很松散的⼟、电阻率偏⾼，⽽⼟层的电阻率⼜普遍偏低，因此，⼟洞在等值线剖⾯中的反映是仅次于⼟层中的⾼阻异常；溶洞位于基岩⾯以下，由溶蚀带逐渐溶蚀形成的，多充填有⽔⼟，从⽽电阻率偏低，由于完整灰岩的电阻率普遍偏⾼，因此在灰岩⾯下明显的封闭或半封闭低阻异常基本上是有充填溶洞的反映，不能封闭的带状低阻异常则是溶蚀带的反映，由于⼟洞、溶洞发育的位置、形状、⼤⼩都难有规律可循，根据委托⽅的勘查要求以及⼯区的地质地球物理前提，确定了利⽤⾼密度电法进⾏孔洞勘查。
⾼密度电法获取信息量⼤，分辨率⾼，在岩溶地区地下岩溶分布空间定位中有许多成功的例⼦。
1 ⾼密度电阻率法概述⾼密度电阻率法是近⼏⼗年发展起来的⼀种电法勘探新技术，它在⼯程勘察领域得到了⼴泛的应⽤，其基本原理与传统的电阻率法完全相同，所不同的是⾼密度电法在观测中设置了较⾼密度的测点，现场测量时，只需将全部电极布置在⼀定间隔的测点上，然后进⾏观测。
第五章高密度电阻率法
（1.5.4）
104
测量时，AB=BM=MN=α为一个电极间距，A、B、M、N 逐点同时向右移动，得到第一条 剖面线；接着 AB、BM、MN 增大一个电极间距， A、B、M、N 逐点同时向右移动，得到另 一条剖面线；这样不断扫描测量下去，得到倒梯形断面。
⒊γ排列（微分装置 AMBN） 该装置适用于固定断面扫描测量，电极排列如图 1.5.5：其rs 表达式为
（1.5.8）
由上式得到
r
a s
Ka =
Kb
r
b s
Ka +
Kg
r
g s
（1.5.9）
当 三 电 位 电 极 系 的 极 距 为 a 时 ， 上 述 三 种 电 极 装 置 系 数 依 次 为 ： K a = 2pa, K b
= 6pa, K g = 3pa ，于是（1.5.9）式写成
r
a s
=
1 3
r
b s
+
2 3
r
g s
（1.5.10）
可见，当已知其中任意两种电极排列的视电阻率时，通过（1.5.10）式便可计算第三种电极排列
的电阻率。
四、视参数及其计算
高密度电阻率法采用上述三电位电极系，其视电阻率参数将包括
r
a s
= 2pa U b I
;
r
g s
= 3pa DU g I
结果并将其加以组合而构成的；
Ts (i)
=
r
b s
(i
)
r
g s
(i)
（1.5.11）
Ts 比值参数综合了同一地电断面 b 和 g 两种视参数所反映异常分布的相对关系，因而用该 参数所绘制的比值断面图在反映地电结构的分布形态方面，远较相应排列的视电阻率断面图要
工程物探-高密度电阻率法
二、高密度电阻率法的基本原理和工作方法
高密度电阻率法勘探系统结构示意图
二、高密度电阻率法的基本原理和工作方法
高密度电阻率法可以实现数据的快速采集和 微机处理，从而改变了电阻率法勘探传统的 工作模式，大大地提高了工作效率，减轻了 劳动强度，使电法勘探的智能化程度大大的 向前迈进了一步。
(c)非均匀初始模型的反演结果
（5）实例二：二极装置（古城墙勘查）
-AB/2
-5
视电阻率断面 -10
-15
5 0
10
15
20
25
30
35
40
-5
反演断面 -10
Depth(m)
-15
5
10
15
20
25
30
35
（6）实例三（矿产勘查） 实测视电阻率断面
-50
-100
-150
-200
50
100
150
正演：已知地下介质物性参数的空间分布信 息，获取与物性参数有关的数据，这个数 学或物理实现过程，就被成为正演。
反演：根据获取与物性参数有关的数据，反 推地下介质物性参数的空间分布信息，这 个数学或物理实现过程，就被成为反演。
Depth(m)
1、正演——有限元法
-10 -20 -30
(a)正演模型 10m
数据处理阶段 成果应用阶段
三、高密度电阻率法的工作流程
2、排列的合理设计
电极的排列长度和点距的大小直接影响着高密度电法对地下目标 物的勘探能力。 1> 点距越小对目标体的探测精度相对越高， 2> 但是如果电极数不变，随着点距的减小，排列长度也相应减小， 从而也减小了探测深度，影响了对埋深较大的异常体的探测能力。
高密度电阻率法在工程勘察中的应用
高密度电阻率法在工程勘察中的应用时贵平（甘肃省地矿局第二勘查院，甘肃 兰州 ７３００２０）摘 要：在工程与环境地质勘察中，常常由于需要解决问题的精细程度等因素限制，常规的电法勘探很难满足需要。
高密度电阻率法与常规电法相比，具有点距密、数据采集快速、施工效率高、浅部分辨率高、地质信息丰富等特点而作为常用方法来解决水文地质、工程勘察和环境地质等实际问题。
关键词：地质；工程勘察；高密度电法中图分类号：Ｐ６３１．３ 文献标识码：Ａ 文章编号：１００２－５０６５（２０１９）１３－０１８４－２Application of High Density Resistivity Method in Engineering InvestigationSHI Gui-ping（Ｓｅｃｏｎｄ Ｅｘｐｌｏｒａｔｉｏｎ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｇａｎｓｕ Ｇｅｏｌｏｇｉｃａｌ ａｎｄ Ｍｉｎｅｒａｌ Ｂｕｒｅａｕ， Ｌａｎｚｈｏｕ ７３００２０， Ｃｈｉｎａ）Abstract: Ｉｎ ｅｎｇｉｎｅｅｒｉｎｇ ａｎｄ ｅｎｖｉｒｏｎｍｅｎｔａｌ ｇｅｏｌｏｇｉｃａｌ ｐｒｏｓｐｅｃｔｉｎｇ， ｃｏｎｖｅｎｔｉｏｎａｌ ｅｌｅｃｔｒｉｃａｌ ｐｒｏｓｐｅｃｔｉｎｇ ｉｓ ｄｉｆｆｉｃｕｌｔ ｔｏ ｍｅｅｔ ｔｈｅ ｎｅｅｄｓ ｂｅｃａｕｓｅ ｏｆ ｔｈｅ ｌｉｍｉｔａｔｉｏｎ ｏｆ ｔｈｅ ｆｉｎｅｎｅｓｓ ｏｆ ｔｈｅ ｐｒｏｂｌｅｍｓ ｔｏ ｂｅ ｓｏｌｖｅｄ． Ｃｏｍｐａｒｅｄ ｗｉｔｈ ｃｏｎｖｅｎｔｉｏｎａｌ ｅｌｅｃｔｒｉｃａｌ ｍｅｔｈｏｄ， ｈｉｇｈ ｄｅｎｓｉｔｙ ｒｅｓｉｓｔｉｖｉｔｙ ｍｅｔｈｏｄ ｈａｓ ｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ｄｅｎｓｅ ｐｏｉｎｔ ｓｐａｃｉｎｇ， ｆａｓｔ ｄａｔａ ａｃｑｕｉｓｉｔｉｏｎ， ｈｉｇｈ ｃｏｎｓｔｒｕｃｔｉｏｎ ｅｆｆｉｃｉｅｎｃｙ， ｈｉｇｈ ｒｅｓｏｌｕｔｉｏｎ ｏｆ ｓｈａｌｌｏｗ ｐａｒｔ ａｎｄ ａｂｕｎｄａｎｔ ｇｅｏｌｏｇｉｃａｌ ｉｎｆｏｒｍａｔｉｏｎ． Ｉｔ ｉｓ ｕｓｅｄ ａｓ ａ ｃｏｍｍｏｎ ｍｅｔｈｏｄ ｔｏ ｓｏｌｖｅ ｐｒａｃｔｉｃａｌ ｐｒｏｂｌｅｍｓ ｓｕｃｈ ａｓ ｈｙｄｒｏｇｅｏｌｏｇｙ， ｅｎｇｉｎｅｅｒｉｎｇ ｅｘｐｌｏｒａｔｉｏｎ ａｎｄ ｅｎｖｉｒｏｎｍｅｎｔａｌ ｇｅｏｌｏｇｙ．Keywords: ｇｅｏｌｏｇｙ； ｅｎｇｉｎｅｅｒｉｎｇ ｉｎｖｅｓｔｉｇａｔｉｏｎ； ｈｉｇｈ ｄｅｎｓｉｔｙ ｒｅｓｉｓｔｉｖｉｔｙ ｍｅｔｈｏｄ高密度电阻率法测量成果既能反映地下某一深度沿水平方向地质体的电性变化，同时又能提供地层岩性沿纵向的电性变化情况，具备电剖面法和电测深法两种方法的综合探测能力。
常见物探方法应用及优缺点
电阻率测深法点)，通过逐次加大供电电极,AB极距的大小，测量同—点的、不同AB极距的视电阻率ρS 值，研究这个测深点下不同深度的地质断面情况。
电测深法多采用对称四极排列，称为对称四极测深法。
在AB极距离短时，电流分布浅，ρS曲线主要反映浅层情况；AB极距大时，电流分布深，ρS曲线主要反映深部地层的影响。
ρS曲线是绘在以AB/2和ρS为坐标的双对数坐标纸上。
当地下岩层界面平缓不超过20度时，应用电测深量板进行定量解释，推断各层的厚度、深度较为可靠。
二、应用领域：电测深法在水文地质、工程地质和煤田地质工作中应用较多。
除对称四极测深法外，还可以应用三极测深、偶极测深和环形测深等方法。
高密度电阻率法的控制，实现电阻率法中各种不同装置、不同极距的自动组合，从而一次布极可测得多种装置、多种极距情况下多种视电阻率参数的方法。
对取得的多种参数经相应程序的处理和自动反演成像，可快速、准确地给出所测地电断面的地质解释图件，从而提高了电阻率方法的效果和工作效率。
高密度电法实际上是集中了电剖面法和电测深法。
其原理与普通电阻率法相同．所不同的是在观测中设置了高密度的观测点。
是一种阵列勘探方法。
二、应用领域：在条件适当时，此方法对工程物探以及探测煤矿的老硐，探测古墓墓穴等有较好的效果。
三、优缺点：与常规电阻率法相比．高密度电法具有以下优点：1．电极布置一次性完成．不仅减少了因电极设置引起的故障和干扰，并且提高了效率：2．能够选用多种电极排列方式进行测量，可以获得丰富的有关地电断面的信息；3．野外数据采集实现了自动化或半自动化，提高了数据采集速度，避免了手工误操作。
随着地球物理反演方法的发展，高密度电法资料的电阻率成像技术也从一维和二维发展到三维，极大地提高了地电资料的解释精度。
激发极化法一、基本原理：是根据岩石、矿石的激发极化效应来寻找金属和解决水文地质、工程地质等问题的一组电法勘探方法。
它又分为直流激发极化法(时间域法)和交流激发极化法(频率域法(SIP))。
高密度电阻率法在排水管渠探测中的应用
（ 广州市城市规划勘测设计研究院 ， 广东 广州 摘
一
５０６ ） １ ００
要： 管线探 测的难点是在 非金 属管线 ， ３采 用地质 雷达方法无法取得 良好的 成果 时， 以采 用高 密度 电阻率法这 － ＇ 可
高新技术。本文通过应 用实例充分 阐述 了采 用高密度 电阻率法探 测排 水管 渠的 可用性 、 可靠性 ， 下管线探 测技 为地
这一 高新技 术 ， 得 了 良好 的成 果 。高 密 度 电阻 率 法 取
是上世 纪九 十年 代 发 展起 来 的一 种 物 探 方 法 ， 工 程 在
勘察 的各个 领域 都取 得 了 良好 成 果 。进 入 本世 纪 ， 我 们开始 将其用 于管 线 的探测 中 ， 主要 是探测 排 水 管渠 ， 取 得 了 良好效 果 。
－
行， 故需采用物探方法进场工作 ， 目的是查找地下水 其
池 的位 置及 埋深 ， 为地 铁 的施工 设 计提供 依据 。 由于场 地上 布 满灌 木式 的绿 化 ， 用 地 质 雷 达 也 采
无法进行施测 ， 于是我们选用 了高密度 电阻率法。图
２和 图 ３是 我们 在两 条互 相 垂 直 的测 线 上 探测 到 的 成
术提供 了新的选择。 关键词 ： 高密度 电阻率法； 排水 管渠 ； 测 探
ｌ 前
一
言
般 而言 ， 管线 探测 的难 点是 在非 金属 管线 ， 而多
贝尔 之 间 ， 以对 称 四极 为 主 ， 随着 Ａ ＭＮ Ｂ的加 大 而 有 限加 大 ） 电 极 间距 为 １ｍ。如 无 特 别 说 明 ， Ａ ／ ， 以 Ｂ３
为解 释深 度 。
数情况 下 ， 采用 地质 雷达 即可解 决 问题 。但 有些 情 况 ， 如地表 不平 整或 植被 发育 、 表层 含 水较 丰富 、 管线 埋 设
高密度电阻率法CT成像技术的应用体会
与常规 电阻率法相 比。
相 继 开 展 了 城 市 活 断 层 研 究 工 作 。 尺 寸 及 重 量 等 在 国 内 的 同类 仪 器 中 岩 层 、 粗 砂 和 含 水 量 较 大 的 黏 性 土 由 于 大 城 市 多 数 位 于 第 四 系 覆 盖 都 居 领 先 地 位 。工 作 中 采 用 灵 敏 度 层 中 ， 而 高 阻 区 则 对 应 为 贫 水 的 致 区 ，则 必 须 使 用 物 探 方 法 来 进 行 相 最 高 的 温 纳 装 置 ，在 测 量 方 法 上 采 密 黏 土 层 ， 着 探 测 深 度 的 加 大 ， 随 如 关 的探测工 作 。 密度 电法 Ｃ 高 Ｔ成 像 取 了 一 些 有 效 的 设 计 ， 数 据 采 集 系 果 再 出现 高 阻 层 ，那 么 ｘ ￣ － ， Ｊ 的 高
史 上 在 该 断 裂 与 Ｄ 断 裂 交 汇 处 发 生 等 ） 反 演 迭 代 （ 小 二 乘 法 ， 分 方 ； 最 积
； 高 密 度 电 阻 率 法 是 把 很 多 电 极 过 ７级 地 震 ， 与 Ｃ 断 裂 交 汇 处 发 生 程 等 ） 图 像 处 理 。 最 后 经 多 次 反 演 计 算 的 电 阻 率 同 时 排 列 在 测 线 上 ， 过 对 电 极 自动 过 ６级 地 震 。 本 次 研 究 段 系 Ｂ 断 裂 通
ＥＳ Ｃ 常 高 密 度 电 阻 率 法 的原 理 与 常 规 的 电 公 司 生 产 的 Ｒ Ｅ Ｓ直 流 电 测 仪 ， 采 用 。大 量 的 理 论 与 实 验 表 明 ， 压 条 件 下 电 阻 率 的 变 化 敏 锐 地 反 应 着 阻率法是 一致 的 ， 的独到之处 是在 该 仪器 是 ２ 它 ０世 纪 ９ ０年 代 中 后 期 推
高密度电阻率法正反演研究及应用
高密度电阻率法正反演研究及应用
高密度电阻率法正反演是一种地球物理勘探方法，它利用电流通过地下岩石和土壤时的电阻率差异来推断地下结构，以帮助地质勘探、环境监测和水资源管理等领域。
在正演过程中，高密度电阻率法通过在地表放置电极，并向地下注入一定的电流，然后测量地下的电位差，以确定地下岩石或土壤的电阻率分布。
电阻率是材料对电流通过的障碍程度的度量，不同类型的岩石或土壤具有不同的电阻率值。
通过进行正演实验，可以获得地下电阻率的分布图。
在反演过程中，根据正演实验的数据以及地球物理的数学模型，可以使用正问题求解的方法来估计地下的电阻率分布。
反演方法通常通过建立优化问题，将正问题与观测数据进行对比，并通过迭代算法来调整模型参数，以得到最佳的地下电阻率模型。
这样就可以提供地下结构的信息，从而帮助地质勘探和资源管理等领域做出决策。
高密度电阻率法可以应用于不同的领域。
在矿产勘探中，它可以帮助确定矿体的位置、大小和性质，从而指导矿产资源的开发。
在环境监测中，高密度电阻率法可以用于检测地下水位、地下水流方向和土壤污染等问题。
在水资源管理中，它可以用于地下水资源的调查和管理。
总之，高密度电阻率法正反演是一种重要的地球物理勘探技术，具有广泛的应用前景。
随着技术的进步和理论的发展，它将进
一步提高地下结构的探测能力，为各个领域的决策和规划提供更准确的地下信息。
