电路分析及其应用课件PPT人教版九年级物理
的电压U3＝U﹣U2＝8V﹣4V＝4V
因串联电路中各处的电流相等，所以 R2与R3串联支路的电流
解得R3＝
50Ω
分析：
分析：
可以说正确熟练地分析清楚电路，我们就已经打开了电学问题最大的防御体系，电学问题就已经不再是难题了。 电压表：初中阶段，电压表内阻很大，经常认为串联电路中视为断路。 8A 所以再次欧姆定律得RL=10欧 所以R总=30欧 U总=18V 情况四：闭合S，S1，S2时，电路的分析： 8A，此时电路的总电阻为最小值 形象法--赋予电学-现实意义 分析： （1）当开关S1闭合，S2、S3断开时，R和L串联，已知电流表示数0. 正接正，负接负，并联用电器两端测电压。 8A，此时电路的总电阻为最小值 8A 所以再次欧姆定律得RL=10欧 所以R总=30欧 U总=18V 只闭合S，我们开车正极出发，到达L右端时，有两条道可选，车上 “导航”告诉我们S2没有开，所以我们要通过L“收费站”（因为电流通 过L会有电能消耗转化为光和热），到达L左端，有三条道，“导航”反馈结果S1 断开，电压表是路障，所以我们只能通过滑动变阻器， 最后通过电流表回到负极，所以电灯和滑动变阻器串联接入电路中。 只闭合S，我们开车正极出发，到达L右端时，有两条道可选，车上 “导航”告诉我们S2没有开，所以我们要通过L“收费站”（因为电流通 过L会有电能消耗转化为光和热），到达L左端，有三条道，“导航”反馈结果S1 断开，电压表是路障，所以我们只能通过滑动变阻器， 最后通过电流表回到负极，所以电灯和滑动变阻器串联接入电路中。 分析：（1）闭合开关S1，断开开关S2、S3时，电路为R1的简单电路，电流表测电路中的电流，电源的电压U＝I1R1＝0. 情况一：闭合S时，电路的分析？ 电流表：初中阶段，电流表因其电阻很小而忽略其电阻，需要和用电器串联接入电路中，所以，我们可以通过分析，电流表和哪个元 件正进负出串联在一起，就是测量哪个元件通过的电流。
电路分析与应用(2)PPT课件(初中科学)
D．0.8安
[ 例1] 一个小灯泡正常发光时两端的电压是 2.5 伏，通过的电流为0.2安。现用一个电压 为4.5伏的电源对其供电，为了使小灯泡能正 常发光，需要串联一个多大的电阻？
解：已知正常工作时灯泡两端的电压和 通过它的电流为：
U１ = 2.5 伏， I 1= 0.2 安 电阻R 分担的电压应该是：
(1)电源电压.
(2)定值电阻R1的值.
8.如下图所示，求：I1，I2，I，R =18Ω
9.如图所示电路中,R1=8欧,R2=10欧,当 开关S闭合后,电流表示数改变了0.4A,
求: (1)电压U是多大?
(2)通过R1的电流.
U２ = U-U１ = 4.5 伏-2.5 伏= 2 伏 通过它的电流为： I2 = I 1= 0.2 安 根据欧姆定律， 电阻R= U２/I2 = 2伏/0.2安 = 10 欧 答：串联的电阻R 的阻值是10 欧。
[ 例2] 一个电阻为100欧的线圈，允许通过的最大 电流为0.01安。现在要把该线圈接在一个电流恒定 为1 安的电路中，需要在线圈两端并联一个多大的 电阻才能保证线圈安全工作？ 解：已知线圈的电阻、允许通过它的电流 和总电流分别为：
家用电器都是并联的，而用电器与开关是串联的。
1．电阻分别为10欧和20欧的灯L1、L2 串联，已知灯L1两端的电压为5伏，则灯L2两 端的电压为 ( B )
A．5伏 B．10伏 C．20伏 D．30伏 2．电阻之比为1：2的两灯串联，则通过 灯的电流之比和灯两端的电压之比分别为( B ) A．1:2 1:2 B．1:1 1:2 C．1:1 1:1 D．1:2 1:1
U1 、U2 、U总 可以得出U 1 、U 2
。 、U
总 的关系是U总 ＝U1
电路与电子技术实训PPT课件
5． 思考与讨论 (1) 如要利用电流表来测量电阻的阻值，则电路应如 何连接? (2) 要将电压表、电流表、欧姆表组合成一个三用表， 应考虑哪些问题?
电路实训
实训2 荧光灯实验
1. (1) 通过荧光灯实验加深对一般正弦交流电路的认 识； (2) 学习使用功率表； (3) 了解提高功率因数的意义和方法。 2. 1） 荧光灯电路主要由荧光灯管、镇流器和起辉器三 部分构成，如实训图2.1所示。
电路实训
电路实训
U ～220 V
N
L 镇流 器
荧
起辉 器
光
灯
管
实训图 2.1 荧光灯电路示意图
电路实训
2） 电源刚接通时，灯管尚未导通，起辉器的两极因承受全 部电压而产生辉光放电，起辉器的U型电极触片受热弯曲与 固定触片接触，电流流过镇流器、灯管两端灯丝及起辉器构 成回路。同时，起辉器的两极接触后，辉光放电结束，双金 属片变冷，起辉器两极重新断开，使在两极断开瞬间镇流器 产生的较高感应电动势与电源电压一起(共约400~600 V)加在 灯管两极之间，使灯管中气体电离而放电，产生紫外线，激 发管壁上的荧光粉。灯管点燃后，由于镇流器的限流作用， 使得灯管两端的电压较低(约为90 V)，而起辉器与荧光灯并 联，较低的电压不能使起辉器再次起动。此时，起辉器处于 断开状态，即使将其拿掉也并不影响灯管正常工作。
电路实训
I
ID
L
U*
～220 V
S
调压 器
～220 V
IC
镇流 器 I*
W
荧
C V
v
光
灯
S1
管
实训图 2.3 用功率表测量荧光灯管功率的电路图
电路实训
(2) 断开S1，用功率表测量荧光灯管功率PD，计算功 率因数cosφ。闭合S1，并入5 μF电容，重测PD ，并计算 cosφ。
电路实训
实训2 荧光灯实验
1. (1) 通过荧光灯实验加深对一般正弦交流电路的认 识； (2) 学习使用功率表； (3) 了解提高功率因数的意义和方法。 2. 1） 荧光灯电路主要由荧光灯管、镇流器和起辉器三 部分构成，如实训图2.1所示。
电路实训
电路实训
U ～220 V
N
L 镇流 器
荧
起辉 器
光
灯
管
实训图 2.1 荧光灯电路示意图
电路实训
2） 电源刚接通时，灯管尚未导通，起辉器的两极因承受全 部电压而产生辉光放电，起辉器的U型电极触片受热弯曲与 固定触片接触，电流流过镇流器、灯管两端灯丝及起辉器构 成回路。同时，起辉器的两极接触后，辉光放电结束，双金 属片变冷，起辉器两极重新断开，使在两极断开瞬间镇流器 产生的较高感应电动势与电源电压一起(共约400~600 V)加在 灯管两极之间，使灯管中气体电离而放电，产生紫外线，激 发管壁上的荧光粉。灯管点燃后，由于镇流器的限流作用， 使得灯管两端的电压较低(约为90 V)，而起辉器与荧光灯并 联，较低的电压不能使起辉器再次起动。此时，起辉器处于 断开状态，即使将其拿掉也并不影响灯管正常工作。
电路实训
I
ID
L
U*
～220 V
S
调压 器
～220 V
IC
镇流 器 I*
W
荧
C V
v
光
灯
S1
管
实训图 2.3 用功率表测量荧光灯管功率的电路图
电路实训
(2) 断开S1，用功率表测量荧光灯管功率PD，计算功 率因数cosφ。闭合S1，并入5 μF电容，重测PD ，并计算 cosφ。

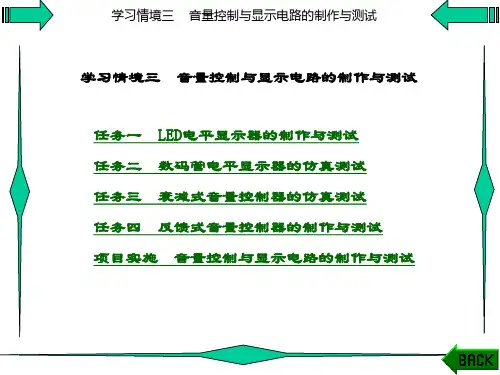

精品课件-电子电路分析与实践-学习情境三
UTH
UTH1
UTH 2
UZ
2R2 R2 R3
学习情境三 音量控制与显示电路的制作与测试
图 3.1.4 迟滞电压比较器的传输特性
学习情境三 音量控制与显示电路的制作与测试
任务实施 LED电平显示器的制作与测试 一、实训目的 (1) 掌握单限电压比较器的结构及特点。 (2) 学会使用电压比较器。 (3) 进一步熟练掌握集成运放的线性应用、非线性应用
及其调试方法。
学习情境三 音量控制与显示电路的制作与测试
二、实训仪器与材料 万用表: DT9205A 函数信号发生器: SPF20A 示波器: UR2102CE 焊接工具: 常规 直流电源: HG63303 电阻: 1 kΩ、220 Ω等 电容: 0.1 μF 万能板: 7 cm×9 cm 电位器: 220 kΩ 拨动开关: 常规 发光二极管: 常规 驻极体话筒: 常规 集成运放: LM324
学习情境三 音量控制与显示电路的制作与测试
三、实训内容与步骤 (1) 检测实训所用元器件。 (2) 按图3.1.5在万能板上焊接电路。 (3) 电路测试: ① 检查电路无误后接通电源, 将电源电压调到8 V左右, 测试各集成运放的4脚和11脚电压是否合适。 如不符合要求, 重新检测电路。
② 将电源调到8 V左右, 将拨动开关S拨到“1”位置, 将音频信号送入话筒, 调节电位器RP使发光二极管全部发光。
学习情境三 音量控制与显示电路的制作与测试
图 3.1.2 单限电压比较器电路及传输特性
学习情境三 音量控制与显示电路的制作与测试
当UREF=0时, 即输入电压和零电平比较, 此种电压比 较器称为过零电压比较器。 有时为了将输出电压限制在某一 特定值, 在比较器的输出端与“地”之间跨接一个双向稳压二 极管(称为限幅稳压管), 如图3.1.3(a)所示。 图中R为限流 电阻。 如忽略稳压管的正向导通压降, 当|+UCC|=|－UEE|>UZ, ui>UR时, uo=－UZ；ui<UR时, uo=+UZ(UZ为稳压管的稳定电压 值)。 当输入为正弦波时, 输出为矩形波, 如图3.1.3(b)所 示。
