盾构机与全断面掘进机(TBM)的区别
隧道工程第九章 隧道掘进机TBM施工
三、掘进机的国内外发展现状
TBM施工法始于二十世纪三十年代，限于机械技术水 隧 平，其应用实例甚少。五六十年代随着机械工业与掘进机技 道 术水平的不断提高发展较快。迄今为止，世界上采用TBM施
工
程 工的隧道超过1000座，总长度超过4000km，以逐步成为长大 隧道修建的主要施工方法之一。
国外典型应用——英吉利海峡隧道
（1）单水平撑靴掘进机
特点：在机身的水平方向每侧只设置了一个水平撑靴，故称为单撑靴式。
基本构造：
①主梁和掘进刀盘支架是掘进机的构架，为所用其它构件提供安装支点；
隧
道 ②掘进刀盘的四周安装了刀盘护盾，利用可调试顶盾、侧盾和下支撑保持一种保持一 工 种浮动支撑，从而保证了切削刀盘的稳定； 程 ③主梁上安装推力千斤顶和支撑系统。由于每侧只采用了一个水平撑靴，因此它在掘
进过程中，方向调整是随时进行的，掘进的轨迹是曲线。
SUI DAO GONG CHENG
（2）双水平撑靴掘进机 特点：在机身的前后每侧有两个水平撑靴，故称为双撑靴式。 基本构造： ①主机架的后端与后下支撑连接，推进千斤顶推动主机架及掘进刀盘前进；
隧 ②在掘进中有两对水平撑靴撑紧洞避，因此掘进方向一经定位，只能沿着直 道 线掘进，只有在重新定位后，才能调整方向，所以掘进机轨迹是折线。
隧 微型TBM
道 工 程
SUI DAO GONG CHENG
双圆或三圆TBM
隧 道 工 程
SUI DAO GONG CHENG
母子盾构TBM
隧 道 工 程
椭圆型断面TBM
SUI DAO GONG CHENG
矩形断面TBM
隧 道 工 程
SUI DAO GONG CHENG

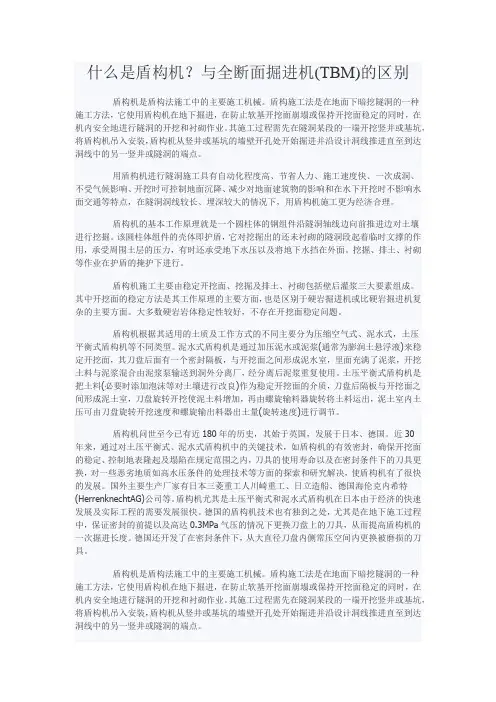

什么是盾构机
什么是盾构机？与全断面掘进机(TBM)的区别盾构机是盾构法施工中的主要施工机械。
盾构施工法是在地面下暗挖隧洞的一种施工方法，它使用盾构机在地下掘进，在防止软基开挖面崩塌或保持开挖面稳定的同时，在机内安全地进行隧洞的开挖和衬砌作业。
其施工过程需先在隧洞某段的一端开挖竖井或基坑，将盾构机吊入安装，盾构机从竖井或基坑的墙壁开孔处开始掘进并沿设计洞线推进直至到达洞线中的另一竖井或隧洞的端点。
用盾构机进行隧洞施工具有自动化程度高、节省人力、施工速度快、一次成洞、不受气候影响、开挖时可控制地面沉降、减少对地面建筑物的影响和在水下开挖时不影响水面交通等特点，在隧洞洞线较长、埋深较大的情况下，用盾构机施工更为经济合理。
盾构机的基本工作原理就是一个圆柱体的钢组件沿隧洞轴线边向前推进边对土壤进行挖掘。
该圆柱体组件的壳体即护盾，它对挖掘出的还未衬砌的隧洞段起着临时文撑的作用，承受周围土层的压力，有时还承受地下水压以及将地下水挡在外面。
挖掘、排土、衬砌等作业在护盾的掩护下进行。
盾构机施工主要由稳定开挖面、挖掘及排土、衬砌包括壁后灌浆三大要素组成。
其中开挖面的稳定方法是其工作原理的主要方面，也是区别于硬岩掘进机或比硬岩掘进机复杂的主要方面。
大多数硬岩岩体稳定性较好，不存在开挖面稳定问题。
盾构机根据其适用的土质及工作方式的不同主要分为压缩空气式、泥水式，土压平衡式盾构机等不同类型。
泥水式盾构机是通过加压泥水或泥浆(通常为膨润土悬浮液)来稳定开挖面，其刀盘后面有一个密封隔板，与开挖面之间形成泥水室，里面充满了泥浆，开挖土料与泥浆混合由泥浆泵输送到洞外分离厂，经分离后泥浆重复使用。
土压平衡式盾构机是把土料(必要时添加泡沫等对土壤进行改良)作为稳定开挖面的介质，刀盘后隔板与开挖面之间形成泥土室，刀盘旋转开挖使泥土料增加，再由螺旋输料器旋转将土料运出，泥土室内土压可由刀盘旋转开挖速度和螺旋输出料器出土量(旋转速度)进行调节。
盾构机问世至今已有近180年的历史，其始于英国，发展于日本、德国。
最新TBM和盾构的区别
T B M和盾构的区别1.适用的工程不一样，TBM用于硬岩，盾构机用于土层的挖掘。
2.两者的掘进，平衡，支护系统都不一样。
3.TBM比盾构技术更先进，更复杂。
4.工作的环境也不一样，TBM是硬岩掘进机，一般用在山岭隧道或大型引水工程，盾构是软土类掘进机，主要是城市地铁，及小型管道。
其实 TBM和盾构除了这些本质的差别外，笼统的来说，都是一样，都是隧道全断面掘进。
只是不同的工作环境应用不用的机械罢了。
全断面掘进机（TBM）和土上的盾构机（如泥水加压盾构）还是有很大区别的。
因为毕竟两者的工作环境不一样，造成两者的掘进，平衡，支护系统都不一样。
而且前者也远比后者复杂TBM与盾构机在价格方面有很大不同；适应的工作环境不一样；施工进度两者有很大差异。
TBM主要用于在岩石中开挖,而盾构机主要用于在土层中开挖TBM英文原文: Tunnel Boring Machine中文即：隧道掘进机(1)在岩石中开挖隧道的TBM：通常用这类TBM在稳定性良好、中～厚埋深、中～高强度的岩层中掘进长大隧道。
这类掘进机所面临的基本问题是如何破岩，保持掘进的高效率和工程顺利。
(2)在松软地层中掘进隧道的TBM：通常用这类TBM在具有有限压力的地下水位以下的基本均质的软弱地层中开挖有限长度的隧道。
这类掘进机所面临的基本问题是空洞、开挖掌子面的稳定、市区地表沉降等。
对于全断面隧道掘进机，目前在国内有两种提法，其一是岩石掘进机（TBM），其二是盾构机。
TBM就是适合硬岩掘进的隧道掘进机，盾构机指的是适于在软岩、土中的隧道掘进机。
这种说法有些言不符实，因为现在许多硬岩TBM也采用盾构技术，而TBM本来就是隧道掘进机的意思。
鉴于学术及现实中称法混乱，造成许多麻烦，所以本文建议国内采用统一称法，采用“硬岩TBM”和“软岩TBM”两种来规范（下文就采用此用法）。
其中硬岩TBM又可分为敞开式TBM、护盾式TBM。
硬岩TBM适用于山岭隧道硬岩掘进，代替传统的钻爆法，在相同的条件下，其掘进速度约为常规钻爆法的4～10倍，最佳日进尺可达150m；具有快速、优质、安全、经济、有利于环境保护和劳动力保护等优点。
不同地层条件下的盾构与TBM选型
03
盾构选型依据
盾构类型选择
根据地层条件选择盾构类型
对于软土地层，选择敞开式盾构或土压平衡盾构；对于硬岩地层，选择全断面硬岩掘进机 （TBM）。
考虑隧道断面形状和大小
根据隧道设计要求，选择适合断面形状和大小的盾构类型。
考虑工程地质和水文地质条件
根据地质勘察资料，分析地层分布、岩石强度、地下水位等因素，选择适合的盾构类型。
不同地层条件下的 盾构与TBM选型
目 录
• 引言 • 地层条件与盾构/TBM适应性分
析 • 盾构选型依据 • TBM选型依据 • 工程实例与经验分享 • 未来研究方向与展望
01
引言
盾构与TBM的定义与特点
盾构
盾构是一种隧道掘进机，具有圆 形护盾，在护盾的掩护下进行隧 道挖掘和衬砌作业。盾构适用于 软土地层和中等强度岩石地层。
考虑施工场地和运输限制，确保TBM能够顺利通过隧道入口 和运输至施工现场。
TBM刀盘、刀具及驱动方式选择
根据地层条件选择合适的刀盘结构和刀具类型，确保TBM能够适应地层的硬度、 抗压强度和磨蚀性。
根据隧道长度和掘进距离选择驱动方式，确保TBM具有足够的推进力和刀盘扭矩 ，以满足施工要求。
05
工程实例与经验分享
硬岩地层
总结词
TBM更适合
详细描述
硬岩地层具有较高的地层强度 和较低的压缩性，TBM的滚刀 破岩能力强，能够快速穿越硬 岩地层。
总结词
盾构不太适合
详细描述
盾构机在硬岩地层中推进困难 ，切削效率较低，且容易造成
刀具磨损和盾构机故障。
复合地层
总结词
根据具体情况选择
总结词
综合考虑推进距离、地质条件、施工条件等因素
《地下工程作业》盾构技术特点、分类及适用范围
盾构技术特点、分类及适用范围国培学员: S1.盾构法盾构法是暗挖隧道的专用机械在地面以下建造隧道的一种施工方法。
盾构掘进机的特点:盾构掘进机（简称盾构）是地面下暗挖施工隧道的专用工程机械, 具有一个可以移动的钢结构外壳(盾壳), 内装有开挖、排土、拼装和推进等机械装置, 可以进行开挖、支护、衬砌等多种作业一体化施工, 广泛应用于地铁、铁路、公路、市政、水电隧道工程建设。
目前, 在欧美等工业发达国家使用盾构机进行施工的城市隧道占90%以上。
2、现代盾构掘进机集液压、机电控制、测控、计算机、材料等各类技术于一体, 属于技术密集型产品, 其生产主要集中在日本、德国、英国、美国、加拿大等少数发达国家, 其中又以德国、美国、日本技术最为先进。
盾构施工法与矿山法相比具有的特点是地层掘进、出土运输、衬砌拼装、接缝防水和盾尾间隙注浆充填等主要作业都在盾构保护下进行, 工艺技术要求高、综合性强（土建、机械)。
盾构施工技术的优缺点:优点:a）具有良好的隐蔽性；b）掘进速度快且施工费用不受埋置深度大而影响；c）适宜在不同颗粒条件下的土层中施工, 尤其在松软含水地层中修建埋深较大的长隧道往往具有技术和经济方面的优越性；d）多车道的隧道可做到分期施工, 分期运营, 可减少一次性投资。
缺点:a）盾构施工是不可后退的；b）盾构是一种价格昂贵、针对性很强的专用施工机械, 对于每一条用盾构法施工的隧道, 必须根据施工隧道的断面大小、埋深条件、地基围岩的基本条件进行设计、制造或改造, 一般不能简单的倒用到其它隧道工程中重复使用；3、c）对隧道曲线半径过小或隧道顶部覆土太浅时, 施工困难较大, 而且不够安全, 特别是饱和含水松软土层, 在隧道上方一定范围内地表沉陷尚难完全防止, 拼装衬砌时对衬砌整体防水技术要求很高。
4、盾构施工技术先在隧道的一端建造竖井或基坑, 以供盾构安装就位。
盾构从竖井或基坑的墙壁预留孔处出发, 在地层中沿着设计轴线, 向另一竖井或基坑的设计预留孔洞推进。
掘进机和盾构机的工作原理
掘进机和盾构机的工作原理
掘进机（TBM）的工作原理主要是通过切削和推土机械将土
壤或岩石等材料沿着隧道线路切割掉或推动到机器后方，同时通过输送系统将废弃的材料运出隧道。
掘进机主要由刀盘、主机、支撑体系、掘进面扩展装置和输送系统等组成。
其中，刀盘是掘进机的核心零件，它由大量刀片组成，通过旋转刀盘进行切削作业，切削材料由刀盘后方的传送装置进行清理和运输。
盾构机的工作原理类似于掘进机，也是通过土壤或岩石的切削和推力来推进隧道的掘进。
不同之处在于盾构机是通过一个巨大的盾构壳体来保护掘进面，将切削面后方压迫的地层支撑住，以防止隧道倒塌。
盾构机的工作原理主要包括盾构壳体、刀盘、推进装置、注浆系统以及输送系统等组成。
刀盘通过切削土体，然后将土体推至刀盘后方的输送装置，最后通过输送装置将土体从隧道中运出。
综上所述，掘进机和盾构机的工作原理都是通过切削和推力来推进隧道的掘进，掘进机主要通过刀盘进行切削和输送，而盾构机则通过盾构壳体来保护掘进面并将土体推压支撑住。
盾构及TBM及应用
二、盾构基本概念
TBM全断面隧道掘进机
二、盾构基本概念
4 盾构施工特点
盾构施工具有以下优点： （1）对环境影响小 （2）施工进度快 （3）适应地层范围广 （4）施工质量容易保证 （5）自动化程度高，劳动强度低 （6）施工作业安全、整洁 （7）技术成熟，应用广泛 （8）工程造价优势较明显
三、盾构基本结构
后配套系统
三、盾构基本结构
遥控器
三、盾构基本结构
润滑、密封及注浆
三、盾构基本结构
盾尾
三、盾构基本结构
注浆系统
三、盾构基本结构
水路系统
三、盾构基本结构
液压系统
三、盾构基本结构
三、盾构基本结构
第二部分 全断面岩石掘进机（TBM）
目录
一、TBM概述 二、TBM分类 三、TBM系统构成 四、TBM工作原理
二、盾构基本概念
2 盾构与TBM的区别
TBM是“Tunnel Boring Machine”的英文缩写，一般指全断面硬岩隧 道掘进机，通常定义中的TBM是以岩石地层为掘进对象，不具备泥水压、 土压等维护掌子面稳定的功能。
盾构施工主要由稳定开挖面、掘进及排土、管片衬砌及壁后注浆三大 要素组成。其中开挖面的稳定方法是其工作原理的主要方面，也是盾 构区别于TBM及比TBM复杂的主要方面。
二、盾构基本概念
2、泥水平衡盾构
分离站 调浆池
送泥泵
排泥泵
中继泵
二、盾构基本概念
2、泥水平衡盾构
◆泥水盾构有两种体系。
泥水盾构根据泥水仓构造形式和对泥浆压力 的控制方式的不同，泥水盾构分为:
直接控制型
间接控制型
三、盾构基本结构
TBM及其洞内安装技术
塌严重，大部分时间消耗在初期支护和弃渣清理方面，此时
的重点任务是确保安全。本工程Ⅴ类围岩190m（1%），对工 程总工期影响较小，在极端情况下可考虑采用钻爆法处理后 再掘进通过。
六、TBM选型
根据各类型TBM的适用条件及前述岭南段地质条件，本 工程TBM主要是针对长距离高石英含量硬岩、以提高掘效率 为重点进行选型，因而采用敞开式TBM更经济、合理。 综合考虑国内国际TBM设备制造商生产能力及设备技术 水平，选择美国罗宾斯MB266-395型敞开式全断面隧道掘进
三、TBM施工优点
4、安全：用TBM施工，改善了作业人员的洞内劳动条件， 减轻了体力劳动量，避免了爆破施工可能造成的人员伤亡， 事故大大减少。 5、环保：TBM施工不用炸药爆破，施工现场环境污染小； TBM施工减少了长大隧道的辅助导坑数量，保护了生态环境， 有利于环境保护。 6、自动化、信息化程度高：TBM采用了计算机控制、传 感器、激光导向、测量、超前地质探测、通讯技术，是集机、 光、电、气、液、传感、信息技术于一体的隧道施工成套设 备，具有自动化程度高的优点。TBM具有施工数据采集功能， TBM姿态管理功能，施工数据管理功能，施工数据实时远传 功能，实现信息化施工。
设备，全套设备重达几千吨，最大部件重量达上百吨，拼装
长度最长达200多米。 5、设备购置及使用成本大：TBM施工需要高负荷的电力 保证、需要高素质的技术人员和管理队伍、前期购买设备的 费用较高，施工成本高。
五、TBM工作原理
通过一个短片来了解开敞式TBM工作原理。
六、TBM选型
1、TBM选型原则 ①根据工程特点选取合适类型的TBM。TBM按适用的工程 地质大致分为软岩TBM和硬岩TBM,不同生产商生产的同类的 TBM在结构上也有很大差别，各有优缺点，要根据工程特点 对照选型。
TBM和盾构的区别
1.适用的工程不一样，TBM用于硬岩，盾构机用于土层的挖掘。
2.两者的掘进，平衡，支护系统都不一样。
3.TBM比盾构技术更先进，更复杂。
4.工作的环境也不一样，TBM是硬岩掘进机，一般用在山岭隧道或大型引水工程，盾构是软土类掘进机，主要是城市地铁，及小型管道。
其实TBM和盾构除了这些本质的差别外，笼统的来说，都是一样，都是隧道全断面掘进。
只是不同的工作环境应用不用的机械罢了。
全断面掘进机（TBM）和土上的盾构机（如泥水加压盾构）还是有很大区别的。
因为毕竟两者的工作环境不一样，造成两者的掘进，平衡，支护系统都不一样。
而且前者也远比后者复杂TBM与盾构机在价格方面有很大不同；适应的工作环境不一样；施工进度两者有很大差异。
TBM主要用于在岩石中开挖,而盾构机主要用于在土层中开挖TBM英文原文: Tunnel Boring Machine中文即：隧道掘进机(1)在岩石中开挖隧道的TBM：通常用这类TBM在稳定性良好、中～厚埋深、中～高强度的岩层中掘进长大隧道。
这类掘进机所面临的基本问题是如何破岩，保持掘进的高效率和工程顺利。
(2)在松软地层中掘进隧道的TBM：通常用这类TBM在具有有限压力的地下水位以下的基本均质的软弱地层中开挖有限长度的隧道。
这类掘进机所面临的基本问题是空洞、开挖掌子面的稳定、市区地表沉降等。
对于全断面隧道掘进机，目前在国内有两种提法，其一是岩石掘进机（TBM），其二是盾构机。
TBM就是适合硬岩掘进的隧道掘进机，盾构机指的是适于在软岩、土中的隧道掘进机。
这种说法有些言不符实，因为现在许多硬岩TBM也采用盾构技术，而TBM本来就是隧道掘进机的意思。
鉴于学术及现实中称法混乱，造成许多麻烦，所以本文建议国内采用统一称法，采用“硬岩TBM”和“软岩TBM”两种来规范（下文就采用此用法）。
其中硬岩TBM 又可分为敞开式TBM、护盾式TBM。
硬岩TBM适用于山岭隧道硬岩掘进，代替传统的钻爆法，在相同的条件下，其掘进速度约为常规钻爆法的4～10倍，最佳日进尺可达150m；具有快速、优质、安全、经济、有利于环境保护和劳动力保护等优点。
TBM详细介绍
秦岭隧道TBM
TBM 步入 出发 洞
Komatsu Hard Rock TBM
Disc Cutter (Back Loading Type)
Cutter Ring Cutter Hub Retainer Cutter head Bulkhead Cutter casing Bolt
图 10 刀圈破岩
破岩轨迹
图 12
石碴
TBM类型
• TBM 由主机和后配套系统组成，一般又分为 敞开式 TBM 和护盾式 TBM 两大类型，护盾式 TBM 又有双护盾 TBM 和单护盾 TBM 之分；敞 开式 TBM 目前主要有两种结构形式，即前后 共有两组“ X” 支撑的凯氏 TBM（含有内凯机 架Inner Kelly和外凯机架Outer Kelly），另一 种为单支撑主梁式 TBM。软弱围岩所占比例 较大的隧道一般选用护盾式 TBM，而岩石稳 定性好软弱围岩较少的隧道一般选用敞开式 TBM，此外，还要根据工程设计及工程造价 进行综合分析确定。
TBM的工作原理
• 主机前部是装有若干滚刀的刀盘，由刀盘驱 动系统驱动刀盘旋转，并由 TBM 推进系统给 刀盘提供推进力，在推进力的作用下滚刀切 入掌子面岩石，不同部位的滚刀在掌子面上 留下不同半径的同心圆切槽轨迹，在滚刀的 挤压下，相邻切槽的岩石在剪切力作用下从 岩体上剥落下来形成石碴，石碴则随着刀盘 的旋转由刀盘上的铲碴斗自动拾起，经刀盘 内的溜碴槽输送到装在主机上的皮带机上， 再运到后配套系统处经隧道出碴运输系统运 出洞外。
TBM施工主要关键技术
（2）TBM施工组织管理技术 TBM施工时，掘进、出碴、支护、进料运输 等工序平行连续作业，系统性强，要求各环 节紧密配合，以TBM掘进作业为中心，其他配 套设施和系统要尽可能满足TBM掘进的需要， 与钻爆法施工在组织管理上具有完全不同的 技术特点，这给TBM施工组织管理技术提出了 挑战。 TBM 掘进平均机时利用率是衡量 TBM 施 工组织管理技术水平的主要指标，目前国际 水平在40%左右。
浅析硬岩隧道掘进机（TBM）空推施工技术要点
浅析硬岩隧道掘进机（TBM）空推施工技术要点摘要：广东省深圳市城市轨道交通六号线二期TBM段始发井位于翰林站北端头大里程段终于梅林关站，隧道区间处于中、微风化花岗岩中。
硬岩TBM适用于山岭隧道硬岩掘进，代替传统的钻爆法，在相同的条件下，其掘进速度约为常规钻爆法的4～10倍，最佳日进尺可达40m；具有快速、优质、安全、经济、有利于环境保护和劳动力保护等优点。
特别是高效快速可使工程提前完工，提前创造价值，对我国的现代化建设有很重要的意义。
关键词：硬岩；TBM；掘进TBM也称全断面隧道掘进机，它具有掘进、支护、出渣等施工工序并行连续作业，是机、电、液、光、气等系统集成的工厂化流水线隧道施工装备，具有掘进速度快、利于环保、综合效益高等优点，可实现传统钻爆法难以实现的复杂地理地貌深埋长隧洞的施工。
深圳市城市轨道交通六号线二期TBM段在缓和曲线始发，纵断面处于2.8%上坡曲线，隧道埋深12-137m，隧道主要穿越微风化岩层，采用1.5m厚400mm管片。
1、工程基本概况梅～翰区间全长约2311m，其中矿山段193.906m，TBM工作段1965m，TBM空推段153.229m。
梅林关站～翰林站区间TBM始发井位于翰林站北端头大里程段，先以单洞单线断面下穿2000×2000mm雨水管、梅东四路、皇岗彩田立交桩基后，上跨深圳地铁10号线孖雅区间、侧穿新彩隧道、下穿厦深铁路、上跨东江饮水干道、下穿南坪快速路，之后与出入线以单洞双线穿行小山包后到达梅林关。
区间平面线路最小曲线半径为450m；纵断面为一字坡，最大纵坡为28‰。
2、TBM基本特征2.1工作原理双护盾TBM，又称为伸缩式TBM。
具有主推和辅推两套推进系统，可实现掘进的同时完成拼装管片作业，大大提高施工效率。
此外，因为具备两套推进系统，该机型即可适用软岩地层（单护盾模式），又可适用硬岩地层（双护盾模式），具有广泛的地质适应性。
TBM是利用旋转刀盘上的滚刀挤压剪切破岩，通过旋转刀盘上的铲斗齿拾起石渣，落入主机皮带上向后输送，再通过牵引矿渣车或隧洞连续皮带机运渣到洞外。
敞开式和护盾式TBM的区别
敞开式和护盾式TBM的区别
一、TBM的名称含义
TBM是指全断面隧道掘进机的英文缩写，（Tunne1隧道,Boring掘进，Machine机器），在国内将用于岩石地层的简称为硬岩TBM,用于软土地层的称为盾构机。
二、敞开式和护盾式TBM的区别
煤矿井下根据现场生产实际需要，煤矿井下专用设备分为敞开式TBM和护盾式TBM。
护盾式TBM是将主机推进系统全部包裹在护盾体里面，护盾较长，护盾加刀盘一般均在6-7米（图例1）；敞开式TBM 是将主机推进系统裸露在外，护盾短，护盾加刀盘仅仅2-3米（图例2）o
图例1高家堡第二套ZTT4530护盾式TBM
图例2胡家河ZTT6530敞开式TBM
三、敞开式TBM
中铁建生产的敞开式TBM在国内仅有5套，可可盖煤矿配套使用两套ZTT7010敞开式TBM,高家堡第一套ZTT6530敞开式TBM,高家堡第三套ZTT4530敞开式TBM,胡家河ZTT6530敞开式TBM o
最后两套TBM（高家堡第三套ZTT6330敞开式TBM和胡家河ZTT6530）均采用主梁下沉式结构，设备总长度60-65米。
前面三套TBM设备均采用主梁正置式结构，后配套设备较多,设备总长度120-165米。
大型施工机械总结
1.全断面隧道掘进机采用了类似机器人的技术，是集机、电、液、光、气、水、信息于一体的隧道施工成套专用设备。
隧道掘进机的地质针对性非常强，一般来说，用于岩石地层的隧道掘进机称为TBM，用于软土地层的隧道掘进机称为盾构。
2.盾构与TBM的区别：TBM是“Tunnel Boring Machine”的英文缩写，一般指全断面硬岩隧道掘进机，通常定义中的TBM是以岩石地层为掘进对象，不具备泥水压、土压等维护掌子面稳定的功能。
盾构施工主要由稳定开挖面、掘进及排土、管片衬砌及壁后注浆三大要素组成。
其中开挖面的稳定方法是其工作原理的主要方面，也是盾构区别于TBM及比TBM 复杂的主要方面。
3.盾构，用于软土隧道暗挖施工，具有金属外壳，壳内装有整机及辅助设备，在其掩护下进行土体开挖、土碴排运、整机推进和管片安装等作业，而使隧道一次成形的机械。
4.盾构发展小结：盾构作为一种安全、快速的隧道掘进机械，经历了四个发展阶段：一是以Brunel盾构为代表的手掘式盾构；二是以机械式、气压式、网格式盾构为代表的第二代盾构；三是以闭胸式盾构为代表（泥水式、土压式）的第三代盾构；四是以大直径、大推力、大扭矩、高智能化、多样化为特色的第四代盾构。
5.土压平衡盾构结构原理土压平衡盾构主要由刀盘及刀盘驱动、盾壳、螺旋输送机、皮带输送机、管片安装机、推进油缸、同步注浆系统等组成。
刀盘旋转切削开挖面的泥土，破碎的泥土通过刀盘开口进入土仓，泥土落到土仓底部后，通过螺旋输送机运到皮带输送机上，然后输送到停在轨道上的碴车上。
盾构在推进油缸的推力作用下向前推进。
盾壳对挖掘出的还未衬砌的隧道起着临时支护作用，承受周围土层的土压、承受地下水的水压以及将地下水挡在盾壳外面。
掘进、排土、衬砌等作业在盾壳的掩护下进行。
6.盾构的整体结构：盾体、刀盘及驱动系统、主轴承、推进和拼装系统、拼装机、桥架(连接盾体和后配套系统)、后配套系统、遥控器、润滑、密封及注浆、盾尾、注浆系统、水路系统、液压系统、液压管路7.盾构机分类：(1) 按掘削地层分类硬岩盾构（TBM）、软岩盾构、软土盾构、硬岩软土盾构(2) 按盾构机横截面形状分类半圆形、圆形、椭圆形、马蹄形、双圆搭接形、三圆搭接形、矩形(3) 按盾构机横截面的大小分类超小型盾构φ<1m、小型盾构 3.5m≥φ≥1m、中型盾构6m≥φ≥3.5m、大型盾构14m≥φ≥6m、超大型盾构18m≥φ≥14m 、特大型盾构φ>18m (4) 按掘削面的敞开程度分类全部敞开式：无盖敞开式、有盖敞开式部分敞开式：网格式封闭式：中心支承式、中间支承式、周边支承式(5)按掘土出土器械的机械化程度程度分类人工挖掘式、半机械掘削式、机械掘削式(6)按掘削面的加压平衡方式分类外加支承式、气压式、泥水式、土压式(7)按刀盘运动形式分类转动掘削式、多轴摇动掘削式、摆动掘削式(8)按盾构机特殊构造分类中折盾构、球体盾构、异径母子盾构、重心靠前盾构、特殊构造的盾构、现场换刀盾构、可直接掘削前障碍物盾构、机体可分可合盾构、固体回收盾构、倾斜中空轴全断面机内注浆盾构、倾斜中空轴全断面机内注浆+活动前檐盾构(9)按盾构机的功能、用途分类(10)按盾构隧道衬砌施工方法分类8.盾构机选型依据(1) 土质条件、岩性（抗压、抗拉、粒径、成分等个参数）(2) 开挖面稳定（自立性能）(3) 隧道埋深、地下水位(4) 设计隧道的断面(5) 环境条件、沿线场地（附近管线和建筑物及其结构特性）(6) 衬砌类型(7) 工期(8) 造价(9) 宜用的辅助工法(10) 设计路线、线形、坡度（11）电气等其他设备条件盾构掘进机选型的其他条件（1）工期条件的制约（2）造价因素的制约（3）环境因素的制约（4）基地条件的制约（5）设计路线、平面竖向曲线形状的制约9.防止粘土附着对策a在刀盘进土口位置装备高压水喷射管b扩大刀盘中央部分的开口，重视泥土从刀盘中心部进入土仓c在土仓内隔壁上装备前后滑动式固定搅拌翼，并可从其前端添加泥浆d装备在刀盘内侧可以覆盖整个区域的搅拌翼e固定土仓隔壁中心部分，防止转动脚中心部分泥土堵塞10.TB880E：表示敞开式掘进机，刀盘直径8.8m，刀盘由电动机驱动；TB350H：表示敞开式掘进机，刀盘直径3.5m，刀盘由液压马达驱动；TB650E／Sch：表示支撑式掘进机，刀盘直径6.5m，刀盘由防爆电动机驱动。
《隧道工程》精品课件第七章 掘进机与盾构
隧道工程 刀具在完整岩石中破岩过程如下图
(1)在完整、密实、均一的岩石中，刀具的刀刃在巨大推力作用下切入岩体，形成割痕。刀刃顶部的 岩石在巨大压力下急剧压缩，随着刀盘的回转，滚刀滚动，这部分岩石首先破碎成粉状，积聚在刀刃 顶部范围内形成粉核区。 (2)刀刃侵入岩石和刀刃的两侧劈入岩体，在岩石结合力最薄弱处产生多处微裂纹。 (3)随着滚刀切入岩石深度的加大，岩粉不断充入微裂纹；再由于微裂纹端部容易应力集中，微裂纹 逐渐扩展成显裂纹。 (4)当显裂纹与相邻刀具作用产生的显裂纹交汇，或显裂纹发展到岩石表面时，就形成了岩石断裂体。 (5)在产生断裂体的同时，各断裂体相互之间会形成一些粒度较小的碎裂体。在断裂体从掌子面落入 洞底进入铲斗时，由于断裂体与刀盘相互间的碰撞作用，又会产生新的碎裂体和岩粉。
1)掘进作业：回转刀盘——伸出辅助推进缸，撑在管片上掘进，将整个掘 进机向前推进一个行程。
2)换步作业：刀盘停止回转——收缩辅助推进缸——安装混凝土管片。 重复上述动作实现掘进。此时管片安装与掘进不能同时进行，成洞速度减 半。
2．开敞式掘进机的掘进循环步骤
开敞式掘进机使用在洞壁岩石能自稳并能经受水平(或X形)支撑的巨大支 撑力的条件下，其作业循环如图所示。
由公式(7-1)可知，在机长L、转弯半径R一定时，可以缩短掘进行程S 来减少水平位移量△。即在转弯时采取短行程多循环的方式来避免由于过大
(1)掘进循环开始时，水平支撑已移动到主机架的前端，将撑靴撑紧在洞壁 上。仰拱刮板与仰拱处的岩面轻微接触，收回后下支撑，此时大刀盘可以 转动，推进千斤顶将转动的大刀盘向前推进一个行程，此即是掘进状态。 (2)在向前推进到达推进千斤顶行程终点处，结束开挖，大刀盘停止转动， 放下后下支撑，同时仰拱刮板支撑大刀盘，此时整个机器的重量全部由前、 后支撑支承。 (3)收回两对水平支撑靴，移动水平支撑到主机架的前端。掘进机掘进方向 的调整可以通过后下支撑进行水平、垂直的调整，达到调整目标。 (4)当水平支撑移到前端限位后，又重新撑紧在洞壁上。此时收回后下支撑， 仰拱刮板与仰拱又转换成浮动接触状态。此时掘进机即处于准备进行下一 个掘进循环。
TBM和盾构的区别
TBM和盾构的区别
tbm全断面岩石掘进机，应该也是算是盾构机的一种形式。
我们习惯上把全断面岩石掘进机和适用于软土层掘进的盾构机分开说，因为两者的工作原理差异比较大。
岩石掘进机与软土盾构对照（前者是tbm后者是软土盾构机）
岩石掘进机
软土盾构
刀盘
结构复杂，刀盘盘体由上下不等的两部分组成，采用盘形滚刀，刀具定位精度要求较高，需要经常换刀
结构简单，刀盘盘体为一整体，采用蹄形硬质合金刀，刀具定位精度要求不高，一般不需换刀
刀盘喷水系统
减少粉尘，冷却刀盘
改善土质，便于出土，并保持土压平衡
掘进效率
可连续作业，掘进效率较高
间断推进，效率较低
刀盘与壳体中心线
偏心，中心距相差11mm
同
纠转方式
通过调节主推进油缸压力
通过刀盘正反转
支撑方式
夹具撑靴支撑在隧道壁上
推进油缸支撑在管片上
车架动作形式
与主机间隔前进，可减小主机工作阻力
随主机一起前进，增加了主机工作阻力
通风系统
风管和动力均置于车架上，装有除尘器和消音器风管置于隧道壁上，动力置于隧道口，无净化设备轨道布置
铺设在车架上，部分区间采用双轨，可连续运输铺设在隧道中，采用单轨形式，间断运输。
盾构机与全断面掘进机(TBM)的区别
•
用盾构机进行隧洞施工具有自动化程度高、节省人力、施工速度 快、一次成洞、不受气候影响、开挖时可控制地面沉降、减少对地面 建筑物的影响和在水下开挖时不影响水面交通等特点，在隧洞洞线较 长、埋深较大的情况下，用盾构机施工更为经济合理。 • 盾构机的基本工作原理就是一个圆柱体的钢组件沿隧洞轴线边向 前推进边对土壤进行挖掘。该圆柱体组件的壳体即护盾，它对挖掘出 的还未衬砌的隧洞段起着临时文撑的作用，承受周围土层的压力，有 时还承受地下水压以及将地下水挡在外面。挖掘、排土、衬砌等作业 在护盾的掩护下进行。 • 盾构机施工主要由稳定开挖面、挖掘及排土、衬砌包括壁后灌浆 三大要素组成。其中开挖面的稳定方法是其工作原理的主要方面，也 是区别于硬岩掘进机或比硬岩掘进机复杂的主要方面。大多数硬岩岩 体稳定性较好，不存在开挖面稳定问题。 • 盾构机根据其适用的土质及工作方式的不同主要分为压缩空气式、 泥水式，土压平衡式盾构机等不同类型。泥水式盾构机是通过加压泥 水或泥浆(通常为膨润土悬浮液)来稳定开挖面，其刀盘后面有一个密 封隔板，与开挖面之间形成泥水室，里面充满了泥浆，开挖土料与泥 浆混合由泥浆泵输送到洞外分离厂，经分离后泥浆重复使用。土压平 衡式盾构机是把土料(必要时添加泡沫等对土壤进行改良)作为稳定开 挖面的介质，刀盘后隔板与开挖面之间形成泥土室，刀盘旋转开挖使 泥土料增加，再由螺旋输料器旋转将土料运出，泥土室内土压可由刀 盘旋转开挖速度和螺旋输出料器出土量(旋转速度)进行调节。
• 掘进机是全断面开挖隧洞的专用设备(见彩图-臂式掘进机)。 它利用大直径转动刀盘上的刀具对岩石的挤压、滚切作用 来破碎岩石。美国罗宾斯公司在1952年开始生产第一台掘 进机。70年代以后，掘进机有了较快的发展。开挖直径范 围为1.8～11.5m。在中硬岩中,用掘进机开挖80～100 m3 大断面隧洞，平均掘进速度为每月350～400m。美国芝加 哥卫生管理区隧洞和蓄水库工程，在石灰岩中开挖直径 9.8m的隧洞，最高月进尺可达750m。美国奥索引水隧洞 直径3.09m,在页岩中开挖，最高月进尺达2088m。隧洞掘 进机开挖比钻爆法掘进速度快，用工少，施工安全，开挖 面平整，造价低，但机体庞大，运输不便，只能适用于长 洞的开挖，并且本机直径不能调整，对地质条件及岩性变 化的适应性差，使用有局限性。
盾构机与全断面掘进机(TBM)的区别
•
用盾构机进行隧洞施工具有自动化程度高、节省人力、施工速度 快、一次成洞、不受气候影响、开挖时可控制地面沉降、减少对地面 建筑物的影响和在水下开挖时不影响水面交通等特点，在隧洞洞线较 长、埋深较大的情况下，用盾构机施工更为经济合理。 • 盾构机的基本工作原理就是一个圆柱体的钢组件沿隧洞轴线边向 前推进边对土壤进行挖掘。该圆柱体组件的壳体即护盾，它对挖掘出 的还未衬砌的隧洞段起着临时文撑的作用，承受周围土层的压力，有 时还承受地下水压以及将地下水挡在外面。挖掘、排土、衬砌等作业 在护盾的掩护下进行。 • 盾构机施工主要由稳定开挖面、挖掘及排土、衬砌包括壁后灌浆 三大要素组成。其中开挖面的稳定方法是其工作原理的主要方面，也 是区别于硬岩掘进机或比硬岩掘进机复杂的主要方面。大多数硬岩岩 体稳定性较好，不存在开挖面稳定问题。 • 盾构机根据其适用的土质及工作方式的不同主要分为压缩空气式、 泥水式，土压平衡式盾构机等不同类型。泥水式盾构机是通过加压泥 水或泥浆(通常为膨润土悬浮液)来稳定开挖面，其刀盘后面有一个密 封隔板，与开挖面之间形成泥水室，里面充满了泥浆，开挖土料与泥 浆混合由泥浆泵输送到洞外分离厂，经分离后泥浆重复使用。土压平 衡式盾构机是把土料(必要时添加泡沫等对土壤进行改良)作为稳定开 挖面的介质，刀盘后隔板与开挖面之间形成泥土室，刀盘旋转开挖使 泥土料增加，再由螺旋输料器旋转将土料运出，泥土室内土压可由刀 盘旋转开挖速度和螺旋输出料器出土量(旋转速度)进行调节。
土压平衡式盾构机是把土料必板与开挖面之间形成泥土室刀盘旋转开挖使泥土料增加再由螺旋输料器旋转将土料运出泥土室内土压可由刀盘旋转开挖速度和螺旋输出料器出土量旋转速度进行调节
盾构机与全断面掘进机 (TBM)的区别
• • 盾构机是盾构法施工中的主要施工机械。 盾构施工法是在地面下暗挖隧洞的一种施工方法，它 使用盾构机在地下掘进，在防止软基开挖面崩塌或保持开 挖面稳定的同时，在机内安全地进行隧洞的开挖和衬砌作 业。其施工过程需先在隧洞某段的一端开挖竖井或基坑， 将盾构机吊入安装，盾构机从竖井或基坑的墙壁开孔处开 始掘进并沿设计洞线推进直至到达洞线中的另一竖井或隧 洞的端点。
