LED节能灯电路
一款5050三芯贴片LED灯制作资料和贴片LED节能灯电路图
一款5050三芯贴片LED灯制作资料和贴片LED节能灯电路图为了让广大的电子爱好者和电子DIY发烧友能够自己制作简易的贴片LED节能灯,现博主特意为广大的朋友奉献一款贴片LED节能灯的制作资料和贴片LED灯的简易制作过程包含贴片LED节能灯制作电路图,以下是10贴片LED灯的制作电路图:图 1图1是一款贴片LED照明灯具的实用电路图,该灯使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的10颗贴片LED提供恒流电源.贴片LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对贴片LED的影响,包括光衰和发热的问题,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED的电流增大,C2是滤波电容,实际在LED电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容,滤波电容要用耐压250v以上.此电路适合驱动7-12只20mA的贴片LED图2是电路板图PCB图 2这中圆形的板子手工制作比较麻烦，建议买成品板。
以下给大家介绍制作全过程图3将灯板上锡，注意一定要均匀，锡不要太薄也不能太厚。
图 4制作工具：（见图 4）尖嘴钳或斜口钳1把，调温电烙铁带接地线，防静电手环，指甲剪，优质细焊锡丝，优质松香，AB胶，最好有一只直流电流表50mA的（不能用万用表代替）。
LED节能灯的工作原理及原理图
LED节能灯的工作原理及原理图LED节能灯是一种高效、节能的照明设备，其工作原理基于LED（Light Emitting Diode）发光二极管的特性。
本文将详细介绍LED节能灯的工作原理，并提供相应的原理图。
一、LED节能灯的工作原理1. LED发光原理LED是一种半导体器件，通过电流通过时，电子和空穴在半导体材料中复合，释放出能量并发出光。
这种发光过程称为电致发光，其主要原理是电子在半导体材料的能带结构中跃迁所致。
2. LED节能灯的结构LED节能灯主要由LED芯片、散热器、驱动电路和外壳组成。
LED芯片是整个灯具的核心部件，散热器用于散热，驱动电路提供合适的电流和电压，外壳起到保护作用。
3. LED节能灯的工作原理LED节能灯的工作原理是将交流电转换为直流电，然后通过驱动电路将电流和电压调整到适合LED芯片的工作范围。
LED芯片发出的光经过透镜或反射板的聚光和扩散，形成均匀的照明效果。
二、LED节能灯的原理图下面是LED节能灯的简化原理图，用于说明其工作原理：[原理图]1. 交流电源：提供电力供应，通常为220V交流电。
2. 整流电路：将交流电转换为直流电，通过整流二极管进行整流。
3. 滤波电路：对直流电进行滤波，去除电流中的波动。
4. 驱动电路：通过驱动芯片控制LED芯片的电流和电压。
5. LED芯片：发光二极管，将电能转化为光能。
6. 散热器：散热器用于散热，保证LED芯片的正常工作温度。
7. 透镜或反射板：通过聚光和扩散，形成均匀的照明效果。
三、LED节能灯的优势1. 高效节能：LED节能灯相比传统灯具，能耗更低，能效更高，能够节省大量电能。
2. 长寿命：LED节能灯寿命长，可达到数万小时，相比传统灯具寿命更长。
3. 环保健康：LED节能灯不含有汞等有害物质，不会产生紫外线和红外线辐射，对环境和人体健康无害。
4. 快速启动：LED节能灯启动时间短，无需预热，即刻达到最大亮度。
5. 色彩丰富：LED节能灯可实现多种颜色的光照，可根据需要进行调节。
节能灯的工作原理
节能灯的工作原理
节能灯的工作原理是利用了LED（发光二极管）的特性。
LED是一种半导体器件，当电流通过LED时，电子和空穴在P-N结（正负极交界处）相遇并复合，释放出光能。
传统的白炽灯是通过电阻丝加热产生光线的，而LED灯则是通过半导体材料直接电荷复合来发光。
这使得LED灯的发光效率更高，发热更少。
节能灯的主要部分是一个LED芯片，通常由不同类型和颜色的LED组成。
通过电路板和外部电源将电能转化为需要的电流和电压，并通过适当的驱动电路控制发光。
LED芯片的功率损耗非常小，因此发出的光线几乎不会产生热量。
此外，节能灯还包括一个散热器，用于散热，以保持LED芯片的正常工作温度。
散热器可以是金属材料，例如铝或铜，以便高效地导热。
节能灯的灯罩通常是透明或半透明材料制成，以将发出的光线均匀地散射和扩散到周围空间，以获得更好的照明效果。
总的来说，节能灯通过利用LED的高光效和低能耗特点，以及有效的散热设计，实现了较高的能源利用率和较长的使用寿命。
这使得节能灯成为了取代传统白炽灯和荧光灯的一种理想选择。

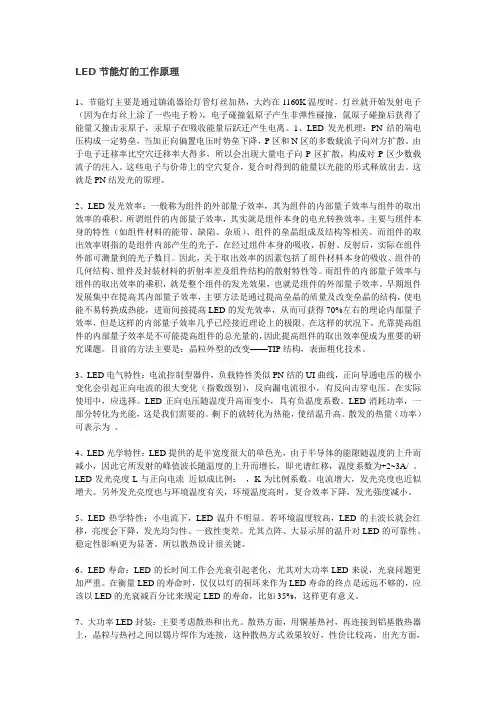

LED节能灯的工作原理
LED节能灯的工作原理1、节能灯主要是通过镇流器给灯管灯丝加热，大约在1160K温度时，灯丝就开始发射电子（因为在灯丝上涂了一些电子粉），电子碰撞氩原子产生非弹性碰撞，氩原子碰撞后获得了能量又撞击汞原子，汞原子在吸收能量后跃迁产生电离。
1、LED发光机理：PN结的端电压构成一定势垒，当加正向偏置电压时势垒下降，P区和N区的多数载流子向对方扩散。
由于电子迁移率比空穴迁移率大得多，所以会出现大量电子向P区扩散，构成对P区少数载流子的注入。
这些电子与价带上的空穴复合，复合时得到的能量以光能的形式释放出去。
这就是PN结发光的原理。
2、LED发光效率：一般称为组件的外部量子效率，其为组件的内部量子效率与组件的取出效率的乘积。
所谓组件的内部量子效率，其实就是组件本身的电光转换效率，主要与组件本身的特性（如组件材料的能带、缺陷、杂质）、组件的垒晶组成及结构等相关。
而组件的取出效率则指的是组件内部产生的光子，在经过组件本身的吸收、折射、反射后，实际在组件外部可测量到的光子数目。
因此，关于取出效率的因素包括了组件材料本身的吸收、组件的几何结构、组件及封装材料的折射率差及组件结构的散射特性等。
而组件的内部量子效率与组件的取出效率的乘积，就是整个组件的发光效果，也就是组件的外部量子效率。
早期组件发展集中在提高其内部量子效率，主要方法是通过提高垒晶的质量及改变垒晶的结构，使电能不易转换成热能，进而间接提高LED的发光效率，从而可获得70%左右的理论内部量子效率，但是这样的内部量子效率几乎已经接近理论上的极限。
在这样的状况下，光靠提高组件的内部量子效率是不可能提高组件的总光量的，因此提高组件的取出效率便成为重要的研究课题。
目前的方法主要是：晶粒外型的改变——TIP结构，表面粗化技术。
3、LED电气特性：电流控制型器件，负载特性类似PN结的UI曲线，正向导通电压的极小变化会引起正向电流的很大变化（指数级别），反向漏电流很小，有反向击穿电压。
LED节能灯的工作原理及原理图
LED节能灯的工作原理及原理图LED节能灯是一种高效、节能的照明设备，它采用LED（Light Emitting Diode，发光二极管）作为光源，具有长寿命、低能耗、高亮度等优点。
LED节能灯的工作原理是通过电流通过半导体材料，使其发光。
一、LED的基本原理LED是一种半导体器件，其工作原理基于PN结的特性。
PN结是由P型半导体和N型半导体组成，P型半导体中的电子空穴浓度较高，N型半导体中的电子浓度较高。
当两种半导体材料接触时，电子会从N型半导体流向P型半导体，而空穴则从P型半导体流向N型半导体。
在PN结的正向偏置（即P端为正电压，N端为负电压）下，电子和空穴会在结区域重新组合，释放出能量，产生光子，即发光。
二、LED节能灯的工作原理LED节能灯是通过将多个LED芯片组合在一起，通过电流控制使其发光。
LED芯片通常由P型半导体和N型半导体组成，两者之间的结区域是发光的区域。
为了实现高亮度的发光效果，LED芯片通常采用多个PN结的串联或并联组合。
LED节能灯的工作原理可以分为以下几个步骤：1. 电源供电：LED节能灯通常使用直流电源供电，需要将交流电转换为直流电。
这一步骤通常由电源模块完成，将交流电转换为所需的直流电压和电流。
2. 电流调节：为了保证LED芯片的正常工作，需要对电流进行调节。
通常使用电流调节器或电流驱动器来控制电流的大小，以确保LED芯片能够正常发光。
3. LED芯片发光：经过电流调节后，LED芯片会受到电流的驱动，从而发光。
LED芯片发光的颜色取决于材料的选择，常见的有红、绿、蓝等颜色。
4. 散热设计：LED节能灯在发光的过程中会产生一定的热量，为了保证LED芯片的正常工作和延长寿命，需要进行散热设计。
常见的散热方式包括散热片、散热器、风扇等。
三、LED节能灯的原理图LED节能灯的原理图通常包括以下几个主要部分：1. 电源模块：负责将交流电转换为所需的直流电压和电流。
原理图中通常包括整流电路、滤波电路、稳压电路等。

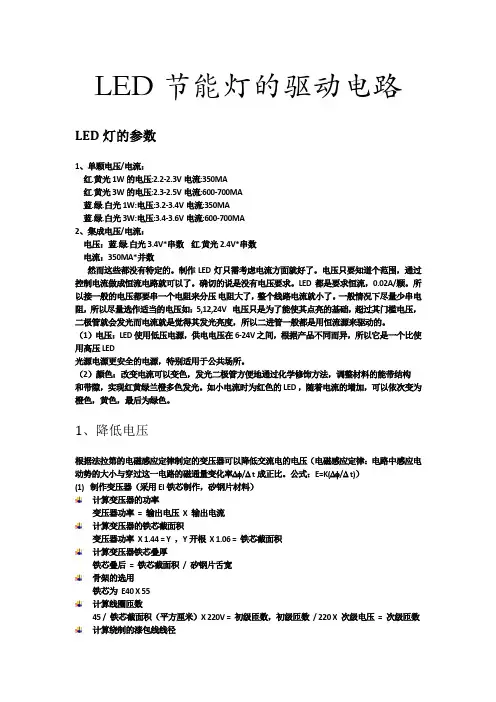

LED灯的驱动电路
LED节能灯的驱动电路LED灯的参数1、单颗电压/电流：红.黄光1W的电压:2.2-2.3V电流:350MA红.黄光3W的电压:2.3-2.5V电流:600-700MA蓝.绿.白光1W:电压:3.2-3.4V电流:350MA蓝.绿.白光3W:电压:3.4-3.6V电流:600-700MA2、集成电压/电流：电压：蓝.绿.白光3.4V*串数红.黄光2.4V*串数电流：350MA*并数然而这些都没有特定的。
制作LED灯只需考虑电流方面就好了。
电压只要知道个范围，通过控制电流做成恒流电路就可以了。
确切的说是没有电压要求。
LED都是要求恒流，0.02A/颗。
所以接一般的电压都要串一个电阻来分压电阻大了，整个线路电流就小了。
一般情况下尽量少串电阻，所以尽量选作适当的电压如：5,12,24V 电压只是为了能使其点亮的基础，超过其门槛电压，二极管就会发光而电流就是觉得其发光亮度，所以二进管一般都是用恒流源来驱动的。
（1）电压：LED 使用低压电源，供电电压在6-24V 之间，根据产品不同而异，所以它是一个比使用高压LED光源电源更安全的电源，特别适用于公共场所。
（2）颜色：改变电流可以变色，发光二极管方便地通过化学修饰方法，调整材料的能带结构和带隙，实现红黄绿兰橙多色发光。
如小电流时为红色的LED ，随着电流的增加，可以依次变为橙色，黄色，最后为绿色。
1、降低电压根据法拉第的电磁感应定律制定的变压器可以降低交流电的电压（电磁感应定律：电路中感应电动势的大小与穿过这一电路的磁通量变化率∆φ/∆ t成正比。
公式：E=K(∆φ/∆ t)）(1)制作变压器（采用EI铁芯制作，矽钢片材料）计算变压器的功率变压器功率= 输出电压X 输出电流计算变压器的铁芯截面积变压器功率X 1.44 = Y ，Y开根X 1.06 = 铁芯截面积计算变压器铁芯叠厚铁芯叠后= 铁芯截面积/ 矽钢片舌宽骨架的选用铁芯为E40 X 55计算线圈匝数45 / 铁芯截面积（平方厘米）X 220V = 初级匝数，初级匝数/ 220 X 次级电压= 次级匝数计算绕制的漆包线线径电流（开根）X 0.7 = 线径注意事项：变压器的功率设计和漆包线的线径计算还跟电路有很大的关系，不同的电路设计会有区别将变压器联入电路中便可降低交流电的电压，如下图：2、化交流电为直流电(1)恒流因为交流电的电流方向和大小是随着时间改变的，所以我们要完成两步：1）先使电流的方向变得恒定；2）使电流的大小变成定值。
led节能灯原理
led节能灯原理
LED节能灯的原理是利用发光二极管（LED）的发光特性来实现照明。
LED是一种固态半导体器件，其内部有一个PN结构。
当外加正向偏压时，电流通过PN结并与载流子相结合，发生光电效应，从而产生可见光。
LED节能灯的工作原理可以通过以下步骤来解释：
1. 材料选择：LED由不同的半导体材料制成，常用的材料有镓砷化物（GaAs）、砷化镓（GaAsP）等。
材料的选择取决于所需的发光颜色。
2. 使用二极管结构：LED是由P型半导体和N型半导体组成的二极管。
P型半导体富含正电荷的“空穴”，N型半导体富含负电荷的“电子”。
当正向电压施加在LED上时，电子从N型半导体流向P型半导体，与空穴结合，释放出能量。
3. 发光效应：当电子与空穴相遇并结合时，能级差会导致能量释放的光子具有特定的频率和波长，从而产生可见光。
具体的颜色取决于所选用的材料。
4. 色调和亮度的控制：通过控制电流的大小，可以调节LED 的亮度。
此外，通过混合不同的LED颜色，可以实现多种色调的灯光效果。
5. 节能优势：相较于传统的白炽灯和荧光灯，LED节能灯有以下优势：其一，LED的发光效率高，可将电能转化为光能
的比例更高；其二，LED的发热量较低，不浪费能量；其三，LED寿命长，可以达到数万小时。
总结起来，LED节能灯通过利用LED的发光特性，将电能转
化为可见光，实现照明效果。
由于LED的高效性和长寿命特点，LED节能灯成为了一种环保、节能的照明选择。
电子竞赛制作培训diy
38粒LED节能灯电路,LED灯串电路关键字：LED灯该38粒LED节能灯电路使用220V电源供电，220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的38颗LED提供恒流电源.图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED的电流增大C2是滤波电容,实际在LED电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.38粒LED节能灯电路:8个元件完成无线供电,wireless power supply关键字：无线供电电路，NE5552012年12月21日，“世界末日”论尚且闹得沸沸扬扬，有个技术界的电子鬼才在技术世界里创造另一个令技术宅们惊叹不已的“技术末日”！本着“真的猛士，敢于DIY自己的生活；真的猛士，敢于DIY自己的电子产品；真的猛士，敢于只用8个简单完成无线供电”的理念，该电子鬼才在“世界末日”里完美呈现他的杰作。
电子鬼才的一个无线供电实验全过程：5V供电，接收的电压4.9V（如果调节可调电阻的话可以更高）：接收的电流（为了保护三极管，所以说电流在20毫安左右）：点灯实验过4层纸供电试试过铁盒供电（失败）过一本书供电（可以看见二极管微微发光）实验结束电路采主要用NE555为震荡源；1个8550驱动（输出电流小了，烧了好几个，后来改小输出电压，电流之后就没有烧）两个线圈（马达里面拆的）准备以后用B772驱动，更多线圈来改进。
以下更为技术宅的末日，巧妙的8个常见元件即可完成无线输电！8个常见元件完成无线输电（非接触输电）首先对于无线输电作一个声明有人说“这个其实不能称为无线输电，只能称为非接触输电。
”我也不知道什么是真正意义上无线输电。
但在以下文章中我就把它叫做“无线输电”。
节能灯电路原理
节能灯电路原理
节能灯电路原理是通过使用高效的电子元件和控制系统来减少能量消耗和提高发光效率的照明设备。
下面是一个典型的节能灯电路原理的简单解释：
1. AC输入电路：电路的第一部分是交流（AC）输入电路，它连接到电源来提供必要的电源电压。
这通常是通过接入家庭或工业电网的电源插座来实现的。
2. 稳压电路：为了确保节能灯能正常工作，稳压电路被用来将输入电压稳定到适合节能灯的工作电压范围。
稳压电路常用的元件有稳压二极管和稳压电阻。
3. 电源滤波：为了减少电源噪声和波动对节能灯的影响，电源滤波部分会用电容器和电感器来过滤和平滑输入电流。
4. 控制部分：节能灯的控制部分包括一个启动电路和一个反馈电路。
启动电路用于提供启动脉冲，开始灯泡的操作。
反馈电路用于监测电荷和电压，并根据需要来调整电流和亮度。
5. 电子节能器：电子节能器是节能灯设计的一个关键组件，负责将输入电源能量转换为可用于灯泡发光的电能。
它通常由二极管、电容器、电感器和变压器等组成。
6. 发光部分：发光部分是节能灯电路的核心，它通常由一组发光二极管（LEDs）或荧光灯管组成。
当电能通过这些发光元件时，它们会发出可见光。
7. 调光控制：有些节能灯还有调光功能，通过调节电流和电压来控制灯的亮度。
这通常通过调整控制电压或频率来实现。
总的来说，节能灯电路根据需要提供稳定的电压和电流，并利用高效的电子元件来将电能转化为可见光。
这样不仅减少了能源消耗，还提高了照明效果。
led节能灯工作原理
led节能灯工作原理LED节能灯是一种使用半导体材料发光的新型照明装置。
相比传统的白炽灯、荧光灯等照明设备，LED节能灯具有耗电量低、光效高、寿命长等优势，因此在近年来逐渐得到广泛应用。
LED是英文Light Emitting Diode（发光二极管）的简称。
它采用半导体材料的PN结作为发光器件，当外加电压时，电子与空穴在PN结内部复合释放能量，从而产生光辐射。
不同的半导体材料对应不同的发光颜色，如蓝色的GaP、红色的GaAsP、绿色的GaP等。
LED节能灯的工作原理主要包括两个方面：发光原理和节能原理。
发光原理是指LED的发光过程。
当外加正向电压时，PN结的P区域为阳极，N区域为阴极，电子从N区域向P区域流动，空穴从P区域向N区域流动。
当电子与空穴在PN结相遇时，它们之间会发生复合作用，释放出能量，部分能量被转化为光能，从而产生可见光。
由于LED发光是通过半导体材料的直接发光，所以其发光效率高，没有热辐射和紫外线辐射，因此对环境没有污染。
节能原理是指LED节能灯相比传统照明设备具有的节能效果。
传统的白炽灯是通过导电丝加热产生光能，因此在发光的过程中会伴随着大量的热能损耗，照明效率较低；而LED照明则是将电能直接转化为光能，没有热能损耗，光效率高。
以白炽灯为例，其光效率只有10-15流明/瓦，而LED节能灯的光效率可达到50-100流明/瓦。
这意味着LED节能灯相同的功率可以产生更多的光亮度，节能效果明显。
除了发光原理和节能原理，LED节能灯的工作原理还涉及到其稳定工作的电路设计。
LED是半导体器件，其功率和电流的匹配非常重要。
如果电流过大，会导致LED发热严重，缩短寿命；如果电流过小，则无法达到正常的发光效果。
因此，LED节能灯的电路设计需要考虑如何合理控制电流，确保LED在稳定的工作状态下达到最佳的发光效果。
总之，LED节能灯是一种通过半导体材料发光的新型照明装置。
其工作原理可以归结为发光原理、节能原理和电路设计。
led节能灯镇流器工作原理
led节能灯镇流器工作原理
LED节能灯的镇流器的工作原理是利用电感来控制电流的通断，电感具有阻碍电流变化的特性。
在电路接通时，电感中的电流不会立即达到最大值，而是从零开始逐渐增加。
在这个过程中，镇流器将电能转化为磁能存储在电感中。
当电路断开时，电感中的电流会迅速减为零，同时产生一个反向电动势，这个反向电动势将电能释放出来。
镇流器就是利用这个原理来控制电流的通断，同时保证LED灯能够正常工作。
此外，LED节能灯的镇流器还具有将电源电压稳定在一定的范围内的功能。
当电源电压波动时，镇流器能够自动调整电流大小，保持LED灯的正常工作。
总的来说，LED节能灯的镇流器就是通过控制电流的通断和稳定电流大小来保证LED灯能够正常工作。
led节能灯原理
led节能灯原理
LED节能灯原理
LED节能灯（Light Emitting Diode energy-saving lamp）是利用半导体发光原理制造的一种高效节能照明产品。
LED是一种
发光二极管，它通过电流的通入，通过半导体的发光效应来实现照明。
LED节能灯的原理是当电流通过LED芯片时，电子与正空穴
在半导体材料内重组，进而放出能量以形成光。
相比传统的白炽灯和荧光灯，LED节能灯具有以下优势：
1. 高效节能：LED节能灯采用了半导体材料作为光源，转换
效率更高，能够将大部分电能转化为可见光，而不会大量产生热量。
相对于传统的白炽灯，其节能效果可达80%以上。
2. 长寿命：LED节能灯的寿命通常可以达到5万个小时以上，是普通白炽灯的30倍以上。
这意味着替换灯泡的频率大大降低，减少了更换成本和浪费。
3. 色彩鲜艳：LED节能灯可以通过控制电流和材料的组合来
实现不同的发光颜色，具有较高的色彩还原度，并且可以实现快速开启和关闭，无需预热。
4. 环保节能：相比传统的荧光灯，LED节能灯不含汞等有害
物质，不会产生致命的紫外线，对环境和人体健康更加友好。
同时，其低功率耗电也减少了对电网的压力。
总结起来，LED节能灯通过半导体材料的发光效应实现照明，具有高效节能、长寿命、色彩鲜艳和环保节能等优势。
随着技术的不断发展，LED节能灯在照明领域的应用逐渐增多，成
为未来照明的主流产品。
LED节能灯电路图
LED节能灯电路图LED节能灯电路图：使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的80颗LED提供恒流电源(节能灯电路图原理)LED节能灯电路图片LED灯制作资料：节能灯电路图与维修尖嘴钳或斜口钳1把，调温电烙铁带接地线，防静电手环，指甲剪，优质细焊锡丝，优质松香，AB胶，最好有一只直流电流表50mA的（不能用万用表代替）。
选择LED:LED要选用高亮度的，散光的要亮度1200mcd以上，角度要120度，聚光型的要亮度在20000mcd以上的。
电压3.0-3.6v电流20mA.一般的LED的脚都很长的，为了方便焊接先用尖嘴钳或斜口钳预剪脚留有3mm的引脚就可以了。
安装LED:将电路板安装面朝上，将LED极性方向放好，注意长脚是正极，短脚是负极，草帽型的帽沿有平面的是负极圆的一面的是正极，切勿装反因为LED是单向导电性而此电路采用的是串联电路，只要有一只装反整组灯就不会亮。
焊接：装好了LED后将电路板焊接面朝上就可以进行焊接了，焊接要用30W的烙铁并接地线，，焊接温度控制在240度以内，时间不能超过2秒。
焊好后再用指甲剪修掉长出的引脚。
这样灯板就算组装完成了。
接下来就要组装电源，电源的焊接更加简单焊接成功如下图，因为灯杯里空间有限，元件要做一下整理以减少体积方便安装。
最后就是组装了，用配好的AB胶图在灯杯的边缘再把电源板和灯板装进去压几分钟胶水就固化了。
这样一个实用的LED节能灯就制作好了可以使用了。
制作注意事项：因为LED对静电是非常的敏感，静电很容易对LED造成损害，轻则性能下降，重则造成LED反向击穿短路，所以在接触LED时一定要做好静电防护，佩带防静电手环，使用防静电烙铁，普通烙铁一定要接地线。
有条件的还需要使用防静电台垫。
种类繁多的白色LED节能灯这是我们最新推出的LED的白色节能灯套件，非常适合电子爱好者或者学校开展劳技、兴趣小组、电子技能训练等活动，不但能锻炼并提高动手能力，而且还能强化解决实际问题的能力，同时还能获得一盏非常实用的LED节能灯。
LED节能灯的工作原理及原理图
LED节能灯的工作原理及原理图LED节能灯是一种高效、节能的照明设备，它通过LED（Light Emitting Diode，发光二极管）作为光源，具有较长的寿命、高亮度、低能耗等优点。
本文将详细介绍LED节能灯的工作原理及原理图。
一、LED节能灯的工作原理LED节能灯的工作原理是基于半导体材料的发光原理。
LED是一种能够将电能转化为光能的半导体器件。
当电流通过LED芯片时，芯片中的半导体材料会发生电子与空穴的复合过程，释放出能量，产生可见光。
LED节能灯的发光颜色取决于所使用的半导体材料的不同。
LED节能灯的主要组成部分包括LED芯片、散热器、电源驱动电路和外壳等。
LED芯片是LED节能灯的核心部件，它是由多个发光二极管组成的。
散热器的作用是散发LED芯片产生的热量，确保LED节能灯的正常工作温度。
电源驱动电路负责将交流电转换为直流电，并提供适当的电流和电压给LED芯片供电。
外壳则起到保护和美观的作用。
二、LED节能灯的原理图LED节能灯的原理图如下：[原理图]1. 输入电源：LED节能灯通常使用交流电源，输入电压范围为100V-240V。
2. 整流电路：整流电路将交流电转换为直流电，以供给LED芯片。
3. 滤波电容：滤波电容用于平滑直流电，减小电流波动。
4. 电流限制电阻：电流限制电阻用于限制电流的大小，保护LED芯片不受过大电流的损害。
5. LED芯片：LED芯片是发光二极管，通过电流的作用，产生可见光。
6. 散热器：散热器用于散发LED芯片产生的热量，确保LED节能灯的正常工作温度。
7. 外壳：外壳起到保护和美观的作用，同时也能够散发一部分热量。
三、LED节能灯的优势1. 高效节能：LED节能灯相比传统的白炽灯和荧光灯，能够将更多的电能转化为光能，具有更高的发光效率，能够实现更好的能源利用和节能效果。
2. 长寿命：LED节能灯的寿命较长，一般可达到50000小时以上，远远超过传统照明设备。
LED驱动电源电路图
LED驱动电源电路图
LED驱动电源电路图LED和其他用电器电源电路一样，如采用开关电源电路，可以让负载得到质量很好的直流电源，但是电路图复杂，不方便制作，下面给大家介绍一种简易电路，专用于LED驱动电源电路图中，LED驱动电源电路中的元器件也很少，方便制作，元器件参数在电路中，供参考。
LED驱动电源电路图如下：
LED节能灯的驱动电源电路图
LED电源电路大多是由开关电源电路+反馈电路这样的形式构成，反馈电路从负载处取样后对开关电路进行脉冲的占空比调整或频率
调整，以达到控制开关电路输出的目的。
220V_LED恒流电路1
220V 交流电源供电的电容限流式LED 节能灯图1、高亮LED 应用电路图集应用电路图集1.采用220V 交流电源的电阻限流式小射灯或台灯交流电源的电阻限流式小射灯或台灯 图1电路的特点是制作简单，电路的特点是制作简单，根据本地区电源电压的高低，根据本地区电源电压的高低，根据本地区电源电压的高低，一般可用管子一般可用管子90-100只串联。
管子的数量如果太少效率相对就较低。
如果太少效率相对就较低。
限流电阻限流电阻R 根据电源电压和管子的数量适当调整以控制发光管的电流，根据电源电压和管子的数量适当调整以控制发光管的电流，一般不一般不要超过20mA 。
对于电源电压不稳定和波动较大的地区，发光管的电流也会跟着电压的波动而有所波动，这是它的缺点。
限流电阻R 的功率要求2W 以上，以免发热损坏（发光管数量越少，R 的阻值就要越大且功率也要越大）。
本电路总耗电功率不足6W 。
如果用于制作射灯，则宜选用聚光型的发光管，如果用于制作一般照明台灯，则宜选用散光型的发光管。
作一般照明台灯，则宜选用散光型的发光管。
/2、2、采用恒流源电路的220V 交流电源小射灯或节能照明灯图2是采用恒流源的电路，虽然电路多用了几个元件，增加了一些成本，但使用效果要比只用电阻限流的电路好得多，即使电压波动较大，电路仍然能保持电流恒定不变，这对发光管的寿命是非常有利的，本电路中的主要元件三极管，要求其耐压要400V 以上，功率也要10W 以上的大功率管，如MJE13003、MJE13005等，并且要加上散热片，滤波电容C 容量为4.7uF ，耐压要有400V 以上，发光管电流的大小由R2调整决定，为方便调整可用可变电阻调整后再换上相同阻值的固定电阻，本电路可带发光管数量少则十几只，最多可达到90多只，在此范围内的电流都能基本保持恒定不变。
本电路使用发光管数量也不可太少，越少其效率也越低。
本电路总耗电功率约6W 。
3、采用220V 交流电源的电容限流式节能照明灯交流电源的电容限流式节能照明灯图3电路的优点是成本较低体积较小，电路的电流也相对恒定，通过管子的电流大小主要由C1决定。
LED电路原理
LED手电筒驱动电路原理市场上出现一种廉价的LED手电筒，这种手电前端为5～8个高亮度发光管，使用1～2节电池。
由于使用超高亮度发光管的原因，发光效率很高，工作电流比较小，实测使用一节五号电池5头电筒，电流只有100 mA左右。
非常省电。
如果使用大容量充电电池，可以连续使用十几个小时，笔者就买了一个。
从前端拆开后，根据实物绘制了电路图，如图1所示。
图1 LED手电驱动电路原理图工作原理：接通电源后，VT1因R1接负极，而c1两端电压不能突变。
VT1(b)极电位低于e极，VT1导通，VT2(b)极有电流流入，VT2也导通，电流从电源正极经L、VT2(c)极到e极，流回电源负极，电源对L充电，L储存能量，L上的自感电动势为左正右负。
经c1的反馈作用，VT1基极电位比发射极电位更低，VT1进入深度饱和状态，同时VT2也进入深度饱和状态，即Ib>Ic/β(β为放大倍数)。
随着电源对c1的充电，C1两端电压逐渐升高，即VTI(b)极电位逐渐上升，Ib 1逐渐减小，当Ib1<=Ic1/β时，VT1退出饱和区，VT2也退出饱和区，对L的充电电流减小。
此时．L上的自感电动势变为左负右正，经c1反馈作用。
VT1基极电位进一步上升，VT1迅速截止，VT2也截止，L上储存的能量释放，发光管上的电源电压加到L上产生了自感电动势，达到升压的目的。
此电压足以使LED发光。
高亮度白光LED灯(以下简称白光灯)具有光色好(与日光接近)，节能(电光转换效率远高于白炽灯，也高于荧光灯，是一种冷光源)，寿命长(寿命是荧光灯的几倍(白炽灯的几十倍),环保无污染的特点成为白炽灯和荧光灯的有力挑战者。
但其不足之处是目前价格较高。
目前，白光灯已发展到第二代；第一代白光灯的价格已大幅下降，Φ5白光灯的价格已降到0.25/只，拆机Φ5白光灯的价格为0.2／只，此价格已经可以接受。
笔者不久前以每只0.16元的价格邮购了几十只拆机件Φ5白光灯，用它制作了几只照明灯，效果不错，现向爱好者作一介绍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为了让广大的电子爱好者和电子DIY发烧友能够自己制作简易的LED节能灯,现博主特意为广大的朋友奉献一款LED节能灯的制作资料和LED灯的简易制作过程包含LED节能灯制作电路图,以下是38LED灯的制作电路图:
图1
图1是一款LED灯杯的实用电路图,该灯使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的38颗LED提供恒流电源.LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对LED的影响,包括光衰和发热的问题,我们在做这种灯的时候因为LED的安装密度比较高,热量不容易散出,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED 的电流增大,C2是滤波电容,实际在LED电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容,滤波电容要用耐压250v以上.此电路适合驱动20-40只20mA的LED.
图2是电路板图PCB
图2
这中圆形的板子手工制作比较麻烦，建议买成品板。
以下给大家介绍制作全过程
图3
制作工具：（见图3）
尖嘴钳或斜口钳1把，调温电烙铁带接地线，防静电手环，指甲剪，优质细焊锡丝，优质松香，AB胶，最好有一只直流电流表50mA的（不能用万用表代替）。
选择LED:
LED要选用高亮度的，散光的要亮度1200mcd以上，角度要120度，聚光型的要亮度在20000mcd以上的。
电压3.0-3.6v电流20mA.一般的LED的脚都很长的，为了方便焊接先用尖嘴钳或斜口钳预剪脚留有3mm的引脚就可以了。
安装LED:
将电路板安装面朝上，将LED极性方向放好，注意长脚是正极，短脚是负极，草帽型的帽沿有平面的是负极圆的一面的是正极，切勿装反因为LED是单向导电性而此电路采用的是串联电路，只要有一只装反整组灯就不会亮。
焊接：
装好了LED后将电路板焊接面朝上就可以进行焊接了，焊接要用30W的烙铁并接地线，，焊接温度控制在240度以内，时间不能超过2秒。
焊好后再用指甲剪修掉长出的引脚。
这样灯板就算组装完成了。
（图4）
图4
接下来就要组装电源，电源的焊接更加简单焊接成功如下图，因为灯杯里空间有限，元件要做一下整理以减少体积方便安装。
（图5）
图5
电源和灯板焊好后就可以接线测试了。
