影响电流互感器误差的因素(精)
电流互感器现场试验中误差大幅度偏差问题的研究
电流互感器现场试验中误差大幅度偏差问题的研究电流互感器是电力系统中常用的一种传感器，用于测量电流和传输电流信号。
在电力系统中，电流互感器的准确度对于系统的安全运行和电能计量具有重要意义。
在实际的现场试验中，我们发现电流互感器存在着偏差问题，即在实际使用中测量结果与理论值相差较大。
本文旨在对电流互感器现场试验中误差大幅度偏差问题进行研究，分析其原因并提出解决方案。
一、电流互感器简介电流互感器是一种电流传感器，用于测量电流的大小。
它通常由铁心、一定数量的绕组和外壳组成。
在工作时，电流通过主绕组，产生磁场，使次级绕组中产生感应电动势，从而实现对电流的测量。
在电力系统中，电流互感器的准确度对于电能计量和系统安全运行至关重要。
在实际的现场试验中，我们发现存在着电流互感器测量结果与理论值相差较大的情况。
这种偏差问题可能源自以下几个方面：1. 环境条件影响：现场试验中，环境条件的变化会对电流互感器的测量结果产生影响。
温度、湿度、电磁干扰等因素都有可能导致电流互感器测量结果的偏差。
2. 维护不当：电流互感器需要定期进行维护和校准，如果长时间没有进行维护或者维护不当，都会导致其测量结果偏差较大。
3. 设计和制造问题：部分电流互感器在设计和制造过程中存在一定的缺陷，导致其在使用过程中测量结果偏差较大。
4. 安装位置选择不当：电流互感器的安装位置对其测量结果也有一定影响，如果选择不当，也会导致测量结果的偏差。
以上几个方面都可能导致电流互感器现场试验中误差大幅度偏差问题的出现。
三、解决方案1. 环境条件监测与控制：在现场试验中，应对环境条件进行监测与控制，确保电流互感器处于适宜的环境条件下进行测量。
2. 定期维护与校准：对电流互感器进行定期的维护与校准，确保其测量结果的准确性。
3. 设计和制造改进：采用先进的工艺和技术，改进电流互感器的设计和制造过程，提高其测量结果的准确性。
4. 安装位置选择合理：在安装电流互感器时，应选择合理的位置，避免干扰和误差发生。
影响电流互感器误差因素及处理方法
影响电流互感器误差因素及处理方法【摘要】：通过对电流互感器的工作原理及误差影响因素进行分析，提出了误差控制方法，在实际设计工作中取得较好的效果。
【关键词】：电流互感器相量图误差回路电阻铁心截面积引言：为了测量高压交流电路中流过的大电流，通常借助电流互感器，利用互感器可将大电流变成小电流，并且可将高电压回路和低压测量仪表隔离开，以满足安全的计量、继电保护、自动控制等方面的要求。
一、工作原理电流互感器(以下简称CT)工作原理与一般变压器基本相似，主要由两个相互绝缘并且绕在同一个闭合铁心的绕组构成。
一般将这两个绕组称之为一次绕在和二次绕组。
CT的一次绕组串联在高压系统中，二次绕组与二次设备中的测量仪器、仪表、继电器的电流线圈相串联。
从图1-1可以看出，当一次绕在中流过时，由于电磁感应，在二次绕组中感应出电势，在二次绕组外部回路接通的情况下，就有二次电流产生。
其中，N1称为一次磁动势，N2称为二次磁动势。
一次磁动势与二次磁动势的相量和即为励磁磁动势：N1+N2=N1(式1-1)其中，是使铁心中产生主磁通所需的励磁电流，它是一次电流的一部分。
上式还可以写成(式1-2)或+=(式1-3)从图1-1还可以看出，CT的二次感应电势与二次绕组内部阻抗压降和二次端电压相平衡即：=+(R2+jX2),V (式1-4)式中-二次绕组感应电动势，V;-二次绕组端电压，V;R2-二次绕组电阻，；X2-二次绕组漏电抗，。
其中，= (Rb+jXb),V(式1-5)式中Rb-二次负荷电阻，；Xb-二次负荷电抗，。
由此得出：=[(Rb+ R2)+ j(Xb +X2)] ,V (式1-6)由以上原理可见，励磁电流是造成CT误差的主要原因。
误差可分为两种，即电流误差(比值差)和相位差(角差)。
比值差是由于实际电流比与额定电流比不相等而造成的。
电流误差的百分数可表示为：,%(式1-7)式中-额定电流比，A;-实际一次电流，A;-在测量条件下，流过时的实际二次电流，A。
电流互感器误差
电流互感器误差电流互感器是一种常见的电力测量仪表，用于测量电力系统中的电流。
然而，由于种种因素的影响，电流互感器的测量结果可能会产生误差。
本文将从几个方面探讨电流互感器误差，并针对不同类型的误差做出详细的分析和解释。
首先，电流互感器的误差可以分为静态误差和动态误差。
静态误差是指电流互感器在稳态条件下的测量误差，包括灵敏度误差和相位误差。
灵敏度误差是指电流互感器输出信号与输入信号之间的比例误差，通常用百分比表示。
相位误差是指电流互感器输出信号与输入信号之间的相位差，通常用角度表示。
动态误差是指电流互感器在瞬态条件下的测量误差，主要包括响应时间、过冲量和振荡等。
其次，电流互感器的误差主要受到以下几个因素的影响。
首先是主要参数的误差，如互感器的变比、相位差和负荷特性等，这些参数的误差直接影响到测量结果的准确性。
其次是互感器磁芯的饱和特性和非线性特性，这些特性会导致输出信号失真，进而引起误差。
此外，温度的变化也会对电流互感器的测量结果产生影响，因为温度变化会引起电流互感器内部的电阻、电容和电感的变化，从而改变了互感器的特性。
针对电流互感器的误差，我们可以采取以下几种措施来进行校正和改进。
首先是校正互感器的主要参数，通过标定和调整互感器的变比、相位差和负荷特性等，可以减小测量误差。
其次是改进磁芯的选材和加工工艺，选择合适的材料可以提高互感器的磁导率和低频响应特性，减小非线性误差。
此外，还可以采用温度补偿技术，通过在互感器内部添加温度传感器，实时监测温度变化，并根据温度变化对测量结果进行补偿。
除了以上的措施，还可以采取其他方法来降低电流互感器的误差。
一种方法是使用高精度的电流互感器，这类互感器具有更低的误差和更好的稳定性，但其成本较高。
另一种方法是使用多个互感器并行测量，然后通过统计平均的方法来降低误差，这样可以提高测量结果的准确性。
总之，电流互感器的误差是无法完全避免的，但通过采取一系列的校正和改进措施，可以将误差控制在合理的范围内。
10p30 电流互感器 在额定电流下 误差

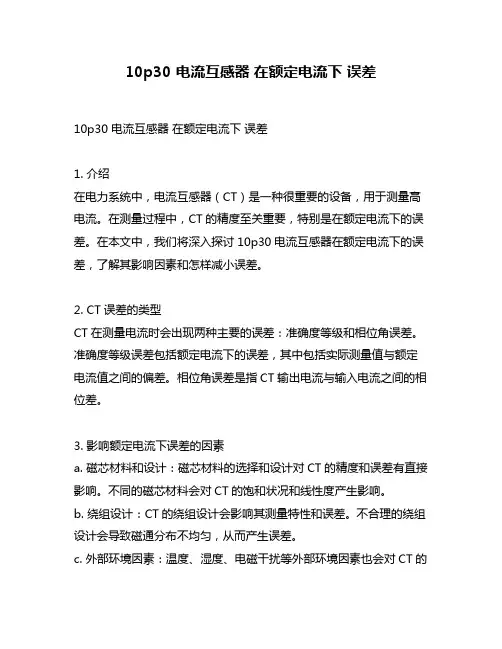

10p30 电流互感器在额定电流下误差10p30 电流互感器在额定电流下误差1. 介绍在电力系统中，电流互感器（CT）是一种很重要的设备，用于测量高电流。
在测量过程中，CT的精度至关重要，特别是在额定电流下的误差。
在本文中，我们将深入探讨10p30电流互感器在额定电流下的误差，了解其影响因素和怎样减小误差。
2. CT误差的类型CT在测量电流时会出现两种主要的误差：准确度等级和相位角误差。
准确度等级误差包括额定电流下的误差，其中包括实际测量值与额定电流值之间的偏差。
相位角误差是指CT输出电流与输入电流之间的相位差。
3. 影响额定电流下误差的因素a. 磁芯材料和设计：磁芯材料的选择和设计对CT的精度和误差有直接影响。
不同的磁芯材料会对CT的饱和状况和线性度产生影响。
b. 绕组设计：CT的绕组设计会影响其测量特性和误差。
不合理的绕组设计会导致磁通分布不均匀，从而产生误差。
c. 外部环境因素：温度、湿度、电磁干扰等外部环境因素也会对CT的测量精度产生影响，需要在设计和使用过程中进行考虑和控制。
4. 怎样减小误差a. 选择合适的CT型号：不同型号的CT具有不同的准确度等级和相位角误差，需要选择适合的型号进行应用。
b. 合理布置电流互感器：在实际应用中，CT的布置位置和方式也会对误差产生影响。
合理布置和连接CT可以有效减小误差。
c. 采用补偿和校准技术：采用补偿和校准技术可以对CT的误差进行有效的补偿和校正，提高测量精度。
5. 个人观点和总结10p30电流互感器在额定电流下的误差是影响其测量精度的重要因素，减小误差需要从多个方面进行考虑和处理。
在实际应用中，需要选择合适的CT型号，并合理布置和连接CT，同时采用补偿和校准技术，以提高测量精度。
只有全面考虑和处理这些因素，才能保证CT在额定电流下有更高的测量精度。
总结本文围绕10p30电流互感器在额定电流下的误差进行了深入探讨，介绍了CT误差的类型、影响因素和减小误差的方法。
影响电流互感器误差的因素
影响电 互感 流 器误差 素 的因
据 磁 势 平 衡 方 程 ：Ⅳ ＋ ＝ｏ。 ， ｌ Ｉ ， 。 Ｎ 将 增 加 ，因 而
．
＋＆ｉ
及 增大 。当二 次负荷功率 因数角 增 大时 ，ｔ ｏ角 增大 ， 使 增大 ， 而 减小 。反之 减小时 减小 ，
而 增 大 。
３ 二 次 绕组 开路 对误 差 影响 ． ３
由图 ４所示分析 ： 二次绕组开路时 ， 电流互感器由 正常短路工作状态变为开路工作状态。即 Ｉ ０ 励磁磁 ￣ ， － －
势 由 ， 为 ， 。由于铁 芯饱 和 ， ０ 增 Ⅳ 。， Ⅳ 磁通 的波 形 畸变 为矩 形波 ，而二 次绕组 感 应 的 电势 ｅ是 与磁 通变 化率
电流 互感 器等值 电路 图和 向 量 图的 分 析 ， 述 了诸 因素 对 电流 互 感 器误 差 的 影 响 ， 明 了 的直接 因素。 关键词 ： 电流 ； 互感器； 误差 ； 分析
中图分 类 号 ： Ｔ ５ Ｍ４ ２ 文献 标 志码 ： Ｂ 文 章编 号 ： １７ — ６ ３ ２ ０ ｚ－ ０ ９－２ ６ ２ ３ ４ （ ０ ９） ０ ７ － ｋ － ０
图 ２ 电流 互感器 误 差特性 曲线
／ 成正 比。 ｄ ｌ 二次绕组将在磁通 咖 ０时， ＝ 感应产生很高 的尖顶波电势， 甚至可达上万伏 。 后果会危及工作人员 的人身安全和仪表 、 继电器的绝缘 ； 磁感应强度骤增使
由图 ｌ 磁化曲线可知 ，铁芯损耗角 随磁场强度 的大小而变化。为了减小 电流互感器的误差 ， 铁芯选用 的磁感应强度不大 。 在额定二次负荷下 ， 一次电流为额
磁损耗又主要由互感器的结构参数决定。
２
０ ８ ¨
３ 影响 电流互感 器误 差的 因素
电流互感器的误差分析及改进措施

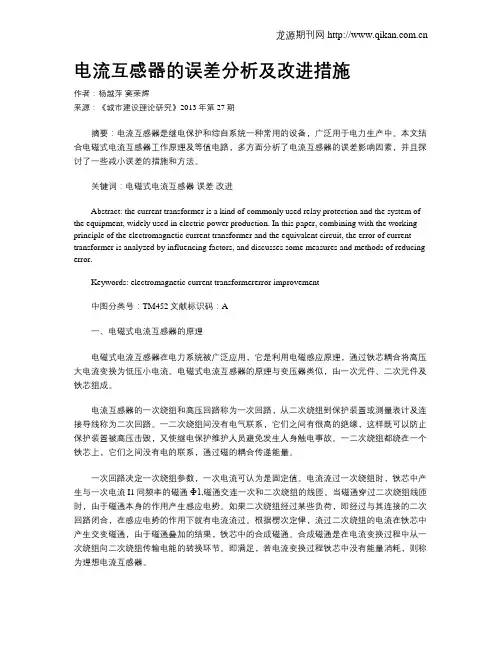

电流互感器的误差分析及改进措施作者：杨越萍窦荣辉来源：《城市建设理论研究》2013年第27期摘要：电流互感器是继电保护和综自系统一种常用的设备，广泛用于电力生产中。
本文结合电磁式电流互感器工作原理及等值电路，多方面分析了电流互感器的误差影响因素，并且探讨了一些减小误差的措施和方法。
关键词：电磁式电流互感器误差改进Abstract: the current transformer is a kind of commonly used relay protection and the system of the equipment, widely used in electric power production. In this paper, combining with the working principle of the electromagnetic current transformer and the equivalent circuit, the error of current transformer is analyzed by influencing factors, and discusses some measures and methods of reducing error.Keywords: electromagnetic current transformererror improvement中图分类号：TM452文献标识码：A一、电磁式电流互感器的原理电磁式电流互感器在电力系统被广泛应用，它是利用电磁感应原理，通过铁芯耦合将高压大电流变换为低压小电流。
电磁式电流互感器的原理与变压器类似，由一次元件、二次元件及铁芯组成。
电流互感器的一次绕组和高压回路称为一次回路，从二次绕组到保护装置或测量表计及连接导线称为二次回路。
一二次绕组间没有电气联系，它们之间有很高的绝缘，这样既可以防止保护装置被高压击毁，又使继电保护维护人员避免发生人身触电事故。
微型电流互感器误差影响因素
微型电流互感器误差影响因素微型电流互感器误差计算上一节提到电流互感器产生误差，是由于二次绕组要提供励磁电流的原因。
励磁电流I0来励磁就是误差。
误差计算公式为ε=I0/I1=I0N1/I1N1ε误差；I0励磁电流；I1一次绕组电流；N1一次绕组匝数；对于电流频率为50HZ的互感器误差计算公式为（公式推导略，请自行运用电磁感应知识推导）ε=25.3Z02l/（N2^2 μSk）ε误差；Z02二次回路的总阻抗,包括二次绕组内阻抗和外接负载阻抗；l平均磁路长度cm；截面为矩形的环形铁芯平均磁路长度l=π（铁芯外径D-铁芯外径d）/ln（D/d）≈π（D+d）/2N2二次绕组匝数；μ铁芯磁导率T/Oe；S铁芯截面cm^2；K铁芯叠片系数以上计算的误差为互感器的复合误差,包含比值差和相位差。
比值差f= - ε×sin（α+Ψ）%相位差δ= ε×cos（α+Ψ）×3438′α二次回路总阻抗角Ψ铁芯的损耗角微型电流互感器误差因素1、电流对电流互感器误差影响：从误差计算公式发现好象与电流大小无关。
实际上电流变大铁芯的磁感应强度成正比例增大。
此时磁导率和损耗角也增大。
电流变大时比值差、相位差都减小，比值差减小得少，相位差减小得多。
2、绕组匝数对电流互感器误差影响：误差与二次绕组匝数的平方成反比。
因此增加二次绕组匝数，能减少互感器的误差。
但增加二次绕组匝数的同时会增加二次绕组内阻，二次回路总阻抗变大，一定程度上增加了误差。
3、电流互感器误差与铁芯的磁路长度成正比，与铁芯窗口面积成反比。
4、电流互感器误差与铁芯的磁导率成反比。
对于同样级别的互感器，采用高磁导率材料，可以减少铁芯体积，而体积的减少可以提高磁感应强度，磁感应强度的变大又使磁导率增加，互感器误差进一步减少。
所以磁性材料的性能是提高互感器精度的重要途径。
坡莫合金就是微型电流互感器的一种理想材料，其磁导率比较高。
5、电流互感器误差与二次负载成正比，但负载增大后，铁芯磁感应强度变大，磁导率稍有提高，所以误差小于正比增加。
电流互感器比值误差
电流互感器比值误差电流互感器（Current Transformer，简称CT）是一种用于测量和保护电力系统中电流的装置。
电流互感器的比值误差是指在额定条件下，互感器的二次电流与一次电流之比与实际值之间的差异。
比值误差是评价电流互感器性能的重要指标之一，它直接影响着互感器的测量精度和系统的稳定性。
电流互感器的比值误差主要由以下几个方面的因素引起：1. 制造误差：互感器的制造过程中，可能会存在一些误差，如线圈绕制不均匀、磁芯磁化不均匀等。
这些制造误差会导致互感器的比值误差增大。
2. 频率误差：电流互感器在设计时一般是根据额定频率来设计的，如果在实际使用中频率发生偏离，就会引起比值误差。
特别是在超过互感器额定频率范围时，比值误差会显著增大。
3. 负载误差：电流互感器一般都是与负载一起使用的，而负载的阻抗大小会影响互感器的输出。
当负载阻抗发生变化时，互感器的比值误差也会改变。
4. 温度误差：互感器的性能随环境温度的变化而变化，特别是温度超出互感器的额定工作温度范围时，比值误差会明显增大。
为了减小电流互感器的比值误差，需要采取一些措施：1. 优化制造工艺：加强对互感器制造过程的控制，确保线圈绕制均匀、磁芯磁化均匀等，减小制造误差。
2. 频率校正：在使用电流互感器时，可以通过校正方法对互感器的比值误差进行校正，使其在实际工作频率下的测量精度更高。
3. 负载匹配：选择合适的负载阻抗，使互感器能够正常工作，并减小负载误差对比值误差的影响。
4. 温度补偿：在互感器设计中考虑温度对比值误差的影响，采取相应的补偿措施，使互感器在不同温度下都能保持较小的比值误差。
电流互感器的比值误差是影响其测量精度和系统稳定性的重要因素之一。
通过优化制造工艺、频率校正、负载匹配和温度补偿等措施，可以减小比值误差，提高电流互感器的性能。
在电力系统中，正确使用和维护电流互感器，保证其正常工作，对于确保电力系统的安全稳定运行具有重要意义。
电流互感器的极性和误差解析
电流互感器的极性和误差解析【摘要】电流互感器在电力运行中其极性接入是否正确，对继电保护装置是否正确动作及二次回路接入表计读数是否准确等影响极大，直接影响电力电网的安全运行。
【关键词】电流互感器极性；电流互感器误差；电力运行1 电流互感器的极性1.1 电流互感器接线端抽头有极性标注，一次侧是L1和L2表示，二次侧是K1和K2表示，L1和K1为同极性端子，L2和K2为同极性端子。
当一次电流由L1流进L2流出时，二次电流应当由K1流出经过二次负载流进K2。
这样当一、二次绕组中同时由同性端子通入电流时，在铁芯中产生的磁通方向也相同；相反二次侧不能正确测量一次侧电流大小和方向，保护装置则不能正确判断事故，导致“误动”现象。
1.2 电力运行经验表明，电流互感器的极性对继电保护装置能否正确动作影响很大，农配网中大多保护装置特别是变压器差动保护装置，误动的主要原因就是电流互感器二次线圈极性接反，这种事例日常工作中时有出现，教训也是很惨痛的。
所以实际工作中要求工作人员要耐心细致，一丝不苟，电流互感器二次回路接线完后，一定要对一、二次绕组间的极性进行检验，以保证接线正确。
检验方法是：在二次回路中串接一只电流指示仪表，一次侧加入直流电流，根据一次侧电流方向和电流表指示方向，来判断接线是否正确，如下图：当开关K闭合时，电流表指针顺时针方向偏转，则电流互感器极性接线正确，反之是错误的。
2 电流互感器的误差3 影响电流互感器误差的因素3.1 与励磁线圈安匝数大小有关，励磁安匝数增大，励磁电流增加，误差加大；与一次电流大小有关，由fwc=（I2-I’1）/ I’1×100%可知，一次电流增加，误差相对减小。
3.2 与二次负载阻抗有关，二次阻抗增大，电流减小，去磁安匝数减小，使励磁电流加大，误差也加大；与二次负载感抗有关，二次感抗增大，则cosψ减小，使二次电流减小，励磁电流增加，误差也加大。
4 减小电流互感器误差的措施4.1 励磁电流的存在是造成电流互感器误差的主要因素，因此减小励磁电流是减小误差的关键。
电流互感器的极性、误差
电流互感器的极性、误差1 TA的极性(1)电力运行经验表明，TA的极性对继电保护装置能否正确动作影响极大。
农网中，大多保护装置特别是变压器差动保护装置，误动的主要原因就是连接TA二次线圈时极性接反。
(2)TA线端抽头有极性标注，原边用L1和L2表示，副边用K1和K2表示，L1和K1为同极性端子，L2和K2为同极性端子。
当一次电流由L1流进，L2流出时，二次电流应当由K1流出经过二次负载流进K2。
这样，当一、二次绕组中同时由同性端子通入电流时，在铁心中产生的磁通方向也相同；反之，如果极性接反，一二次绕组在铁心中产生的磁通方向相反，二次侧不能正确测量一次侧电流大小和方向，保护装置不能正确判断事故，从而出现“该动不动，不该动误动”现象。
(3) TA二次回路接线完毕之后，一定对一、二次绕组间的极性进行检验，以保证正确对应。
检验方法就是在二次回路中串接一只电流指示表，原边加入直流电流，根据原边电流方向和电流表指示方向即可鉴别出同极性端。
2 TA的误差(1)TA是作为电流源而工作的，运行中的TA由于励磁电流的存在，二次电流I2与换算后的一次电流I′1不但在数值上不相等，在相位上也不相同，这就造成了TA的误差。
由于换算后的一、二次电流数值不等造成的电流误差，称为变比误差(简称比差)通常以实测二次电流I2与换算到二次侧的一次电流I′1(I′1=I1/nLH)之差对I′1的百分比表示，即 fWC= ×100%。
(2)由于励磁电流造成二次与一次电流向量间的夹角，称为相角误差(简称相差或角差)，用δ表示，当二次电流向量超前于一次电流相量时，δ为正角差；反之δ为负角差。
(3)当系统发生短路故障时，通过TA的一次电流成倍增长，铁心严重磁饱和，励磁电流急剧增加，TA 误差迅速加大，严重影响继电保护装置动作的可靠性。
因此，规程规定保护用TA最大比差小于10%，最大角差小于7°。
3 影响TA误差的因素(1)与励磁安匝大小有关，励磁安匝加大，励磁电流增加，误差加大。
电流互感器误差解决方案
电流互感器误差产生原因及解决方案一、电流互感器产生误差原因电流互感器主要由三部分组成：铁心、一次线圈和二次线圈。
由于铁心磁阻的存在，电流互感器在传变电流的过程中，必须消耗一小部分电流用于激磁，使铁心磁化，从而在二次线圈产生感应电势和二次电流，电流互感器的误差就是由于铁心所消耗的励磁电流引起的。
影响电流互感器的主要原因是内部参数，大致分为为四点：1、二次线圈内阻和漏抗对误差的影响，要改善误差应尽量减小R2和适当的X2值；2、铁芯截面对误差的影响，铁芯截面增大使铁芯的磁通密度减少，励磁电流减小，这样可以改善比差和角差；3、线圈匝数对误差的影响，增加匝数可以使磁通密度减小；4、减少铁芯损耗和提高导磁率，在铁芯磁通密度不变的条件下，减少铁芯励磁安匝和损耗安匝也将改善比差和角差，因此采用优质的磁性材料和采取适宜的退火工艺都能达到提高导磁率和减少损耗的目的。
在正常工作中的电流互感器其内部参数已经确定，这时它的误差大小将受二次电流（或一次电流）、二次负载阻抗、功率因数以及电源频率、铁芯剩磁、外界磁场和温湿度等影响。
在运行中，电流频率的变动对误差的影响比较复杂，频率变动不但影响铁芯损耗、磁通密度和线圈漏抗的大小，也同时影响了二次侧负载电抗值。
在非运行即正常检测的情况下，电流互感器产生误差的原因有以下几点：1、检测用的直流双臂电桥在测量使用中方法不规范，现使用的电桥为QJ42型携带式直流双臂电桥，使用后没有把倍率开关旋到“G”短路位置上；电源方式为仪器背面电池盒中装入3—5节1号干电池；导线没有原厂配线，为后自行添加配线，因此导线与各接线柱连接不严密，有部分金属丝暴露在空气中，这使得电桥在使用过程中由于导线受温度、湿度、以及人为触碰而产生微小误差。
2、电流互感器的底座为金属底座，易受到存放台面温湿度的影响，螺丝与底座连接处有缝隙，这样会导致电流互感器在清洗或上油漆的过程中水分进入，使得内部线圈受潮；有个别互感器外壳上有裂纹，也会使得内部线圈受潮或受温度影响。
电流互感器误差
电流互感器误差电流互感器是一种用于测量电流的装置，主要由铁心和绕组组成。
然而，在实际的应用中，电流互感器可能存在误差，而误差的大小直接影响着电流测量的准确性和可靠性。
本文将探讨电流互感器的误差来源和影响因素，并介绍一些降低误差的方法。
首先，电流互感器的误差可以分为两类：比例误差和相位误差。
比例误差是指在不同负载下，电流输出与输入之间的比例差异。
相位误差则是指实际输出电流与输入电流之间的相位差。
这些误差是由多个因素引起的。
首先，电流互感器的设计和制造质量是影响误差的重要因素之一。
铁心的形状、材料和工艺都会对电流互感器的性能产生影响。
例如，磁通的分布不均匀、铁心材料的磁导率不稳定以及制造过程中的组装误差都可能导致误差的增加。
其次，负载的影响也是电流互感器误差的一个重要来源。
负载变化会引起电流互感器的输出特性发生变化，从而产生误差。
例如，负载阻抗的变化会导致输出电流的波形和相位发生变化，进而影响测量的准确性。
此外，温度也是一个会影响电流互感器误差的重要因素。
温度变化会导致磁性材料的磁导率发生变化，从而影响铁心的性能。
同时，温度变化也会引起绕组导线的电阻变化，影响互感器的输出电流。
为了降低电流互感器的误差，可以采取以下几种方法。
首先，优化电流互感器的设计和制造工艺，确保铁心的形状均匀且材料质量可靠，能够提供稳定的磁导率。
其次，通过合理选择负载和负载电阻，使其对电流互感器的输出产生的影响最小化。
此外，通过使用温度补偿元件，如热敏电阻，可以校正温度对电流互感器的影响。
最后，通过定期的校准和维护，可以及时发现和修正电流互感器的误差。
校准应该使用一台已知准确度的校准设备进行，以确保测量结果的准确性。
综上所述，电流互感器误差的大小直接影响着电流测量的准确性和可靠性。
误差的来源包括设计和制造质量、负载的变化以及温度的影响。
为了降低误差，可以优化设计和制造工艺、选择合适的负载、使用温度补偿元件，并定期进行校准和维护。
电流互感器误差的论述1
电流互感器误差的论述摘要对电流互感器的原理、结构进行阐述，提出了现常用的电流互感器的误差补偿方法，在实际工作中效果很好。
关键词电流互感器误差电流补偿等值电路前言在测量大电流时，通常需要采用电流互感器将大电流变成小电流以供仪表测量。
电流互感器通常起到信号传变、扩大量限以及安全隔离的作用。
除此之外，还在许多保护和控制系统中应用。
1、电流互感器工作原理1-1概述电流互感器是一种专门用作变换电流的特种变压器。
它的一次绕组串联在高电压系统的一次回路内，二次绕组则与二次设备中的测量仪表、继电器的电流线圈相串联。
正常工作条件下，其二次电流实质上与一次电流成正比，而且在连接方向正确时，二次电流对一次电流的相位差接近于零。
电流互感器工作原理与电压互感器的工作原理相似，都是根据电磁感应定律，但是电流互感器的二次负荷很小，接近于短路状态，这是它与电压互感器的主要区别。
电流互感器的工作原理如图1-1图1-1电流互感器原理图1-一次绕组2-铁心3-二次绕组4-负荷1-2、电流互感器工作原理从图1看出，当电流互感器一次绕组流过电流I1时，则建立一次磁通势I1N1。
一次磁通势分为两部分，其中很小一部分用来励磁，称为励磁磁通势I0N1；另外一大部分用来平衡二次绕组电流I2所建立的二次磁通势I2N2。
用来平衡二次磁通势这一部分的一次磁通势的大小与二次磁通势相等但方向相反。
由此可见，电流互感器磁通势平衡方程式为：I1N1= I0N1+（- I2N2）= I0N1- I2N2或者写成I1N1+ I2N2= I0N1 （1-1）式中：I1 －一次电流；N1－一次绕组匝数；I2 －二次电流；N2－二次绕组匝数；I0 －励磁电流；或者，I1+ I'2= I0 （1-2）式中I'2为折算到一次侧后的二次电流。
从图1-1还可看出，一次绕组和二次绕组都有漏磁通，分别为Фs1和Фs2，由漏磁通感应的电势实际上就是绕组本身的电抗压降，再考虑绕组电阻压降，就可以写出电流互感器二次电动势平衡方程式：E2=U2+I2（R2+jX2）而U2= I2Z b所以E2=I2[(R2+ R b) +j（X2+ X b）]折算到一次侧后可有E'2=I'2[(R'2+ R'b) +j（X'2+ X'b）]= I'2（Z'2+Z'b）= U'2+ I'2Z'2 （1-3）式中：R'2 －二次绕组电阻；X'2 －二次绕组漏抗；R b －负荷电阻；X b －负荷电抗；Z'2 －二次绕组阻抗；Z'b －负荷阻抗；同理有电流互感器的一次电势平衡方程式U1=-E1+ I1Z1=-E1+I1（R1+jX1）（1-4）式中：U1－一次绕组端电压；E1－主磁通在一次绕组中感应出的电动势；R1－一次绕组电阻；X1－一次绕组漏电抗；Z1－一次绕组阻抗；根据式（1-3）和（1-4），可得电流互感器的简化等值电路图1-2图1-2因为电流互感器一次绕组所流过的电流决定于系统线路对电流的要求，而与一次绕组的阻抗无关，此外，二次负荷变化只是引起一次绕组两端电压的改变，因此在讨论电流互感器工作状态时只需注意一次、二次电流的关系，而不需注意一次绕组两端电压的变化。
电流互感器合成误差
电流互感器合成误差电流互感器是一种常用的电力测量设备，它通过感应电流的方式将高电流变换为低电流，从而实现对电流的测量。
然而，由于各种因素的影响，电流互感器在实际应用中存在着一定的合成误差。
本文将从误差产生的原因、合成误差的计算方法以及如何减小合成误差等方面进行探讨。
我们需要了解电流互感器合成误差产生的原因。
主要有两个方面：一是互感器的各种参数不精确，例如互感器的变比误差、相位误差等；二是互感器在实际使用中会受到外界环境的影响，例如温度变化、电压波动等。
这些因素都会导致电流互感器在测量过程中产生误差，从而影响测量结果的准确性。
在实际应用中，我们需要对电流互感器的合成误差进行计算。
一种常用的计算方法是将互感器的各种参数进行加权求和。
例如，假设互感器的变比误差为ΔK，相位误差为Δθ，且变比误差对测量结果的影响比相位误差大，则可以将合成误差表示为：合成误差 = ΔK + Δθ。
当然，实际计算中还需要考虑其他因素的影响，这里只是简单举例说明。
为了减小电流互感器的合成误差，我们可以采取一些措施。
首先，选择合适的互感器型号和规格，确保其性能指标符合要求。
其次，在安装互感器时要注意保持互感器与被测电路之间的良好连接，避免接触不良或接触电阻过大。
此外，定期对互感器进行校准和检修，确保其性能处于良好状态。
最后，在使用过程中要避免过载和过流等情况，以免对互感器造成损害或影响测量结果的准确性。
除了上述方法外，还可以利用数字技术来减小电流互感器的合成误差。
例如，可以通过软件对测量结果进行修正，校正互感器的误差。
此外，还可以采用双通道采样技术，将互感器的输出信号与一个已知的标准信号进行比较，从而得到更准确的测量结果。
电流互感器合成误差是影响测量结果准确性的重要因素。
我们需要了解误差产生的原因，并采取相应的措施来减小合成误差。
通过选择合适的互感器、保持良好的安装和维护、利用数字技术等方法，可以提高电流互感器的测量精度，确保其在实际应用中的准确性和可靠性。
0.2s级电流互感器误差计算
电流互感器是一种用于测量电流的电气设备，通常用于电力系统中。
其主要作用是将高电流变换成便于测量的小电流，以保护和控制电力系统的正常运行。
由于电流互感器在实际使用中会受到各种因素的影响，因此对其误差进行精确的计算是非常重要的。
1. 误差来源电流互感器在使用过程中可能会受到许多因素的影响，这些因素都可能导致其测量结果出现误差。
主要的误差来源包括：（1）温度误差：电流互感器工作时，温度的变化会引起其材料特性的变化，从而影响测量结果。
（2）内部磁化误差：电流互感器内部的铁芯材料可能会因为长时间的磁化而导致测量结果的偏差。
（3）外部电磁干扰：周围环境中的电磁场可能会对电流互感器产生干扰，影响其测量精度。
（4）外部负载影响：外部负载的变化可能会导致电流互感器的输出信号发生变化，从而影响测量结果。
2. 误差计算方法针对以上误差来源，我们可以采用以下方法对电流互感器的误差进行计算：（1）温度误差的计算：首先需要了解电流互感器在不同温度下的特性变化情况，可以通过实验或者模拟计算的方式得到温度误差的数值。
（2）内部磁化误差的计算：通过对电流互感器内部材料的磁化特性进行研究，可以得到其磁化误差的数值。
（3）外部电磁干扰的计算：需要对周围环境中的电磁场进行监测和分析，以确定外部电磁干扰对电流互感器的影响程度。
（4）外部负载影响的计算：可以通过改变外部负载条件，观察电流互感器输出信号的变化情况，进而得到外部负载影响的数值。
3. 误差补偿方法在对电流互感器的误差进行计算之后，我们还可以采用一些误差补偿的方法来提高其测量精度，包括：（1）温度补偿：可以在电流互感器设计中加入温度补偿电路，通过实时监测温度变化，自动调整输出信号，以提高测量精度。
（2）磁化补偿：可以通过在电流互感器中加入磁化补偿装置，实时监测磁化情况并进行补偿，以减小磁化误差。
（3）屏蔽设计：可以在电流互感器的外部结构中加入屏蔽设计，减小外部电磁干扰的影响，提高测量精度。
电力系统中的电流互感器误差分析与检修方法
电力系统中的电流互感器误差分析与检修方法引言电力系统是现代社会的重要基础设施之一，负责传输和分配电能，确保各个领域的电力供应稳定。
而电流互感器作为电力系统中重要的测量装置，承担着电流测量和保护等关键功能。
然而，由于工作环境变化、老化、质量问题等原因，电流互感器可能会出现误差。
本文将从误差的分析与检修方法两个方面进行论述，为电力系统运行和维护提供参考。
一、电流互感器误差的分析1.1 误差来源电流互感器的误差主要来源于线圈、磁芯、接头和连接器等部件。
线圈内阻、电阻不均匀、绝缘老化等因素都可能导致误差的产生。
磁芯的磁导率、磁场分布均匀性也会对误差产生影响。
此外，接头和连接器的接触不良、松动等问题也是误差的常见原因。
1.2 误差类型电流互感器的误差可分为变比误差、相位误差和额定电流下的有载误差。
变比误差是指实际变比与额定变比之间的误差；相位误差是指测量电流和真实电流间的相位差；有载误差是指在额定电流条件下的误差，它包括变比误差和相位误差。
1.3 误差的测量方法误差测量是判断电流互感器性能的重要手段。
常见的误差测量方法有比较法、标准电流法和装置法。
比较法是将被测互感器与已知准确度的标准互感器进行比较；标准电流法是通过标准电流源对电流互感器进行额定电流误差测量；装置法是通过专门的测试装置对电流互感器进行复杂的误差测试。
二、电流互感器误差的检修方法2.1 线圈的检修线圈是电流互感器中最容易发生问题的部件之一。
当发现线圈电阻异常时，应及时检修或更换。
对于电阻不均匀或绝缘老化的情况，可以通过重新绕线或更换线圈来解决。
此外，还应定期检查线圈的绝缘性能，确保其正常运行。
2.2 磁芯的检修磁芯在电流互感器中起着导磁作用，如果磁芯出现磁导率下降或磁场分布不均匀等问题，将导致误差的产生。
对于磁芯问题，可以采取重新磁化、更换磁芯或进行磁芯铁磁特性测试等方法来进行检修。
2.3 接头和连接器的检修接头和连接器是互感器内部电路连接的关键部分，其接触不良、松动等问题会导致误差的产生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

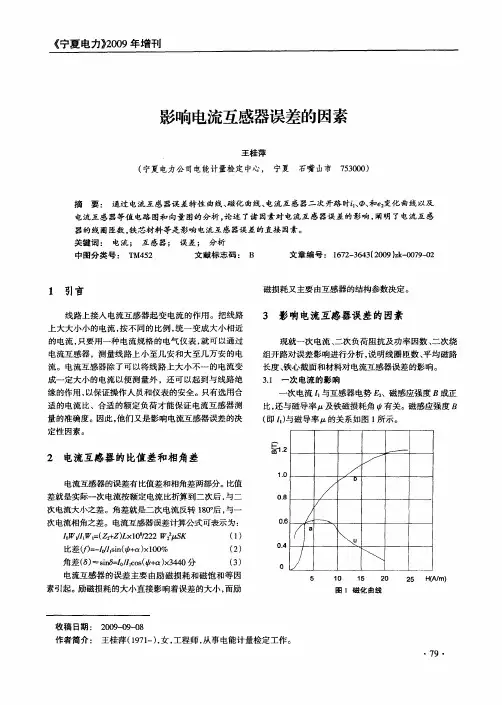

影响电流互感器误差的因素
影响电流互感器误差的因素
1.电流互感器的内部参数是影响电流互感器误差的主要因素。
⑴二次线圈内阻R2和漏抗X2对误差的影响: 当R2增大时比差和角差都增大; X2增大时比差增大，但角差减小。
因此要改善误差应尽量减小R2和适当的X2值。
由于二次线圈内阻R2和漏抗X2与二次负载Rfh和Xfh比较而言值很小，所以改变R2和X2对误差的影响不大，只有对小容量的电流互感器影响才较显著。
⑵铁芯截面对误差的影响：铁芯截面增大使铁芯的磁通密度减少，励磁电流减小，从而改善比差和角差。
没有补偿的电流互感器在额定条件下铁芯的磁通密度已经很小，所以减少磁通密度也相对减小了导磁系数，使励磁电流减小不多，而且磁通密度越小效果越差。
⑶线圈匝数对误差的影响: 增加线圈匝数就是增加安匝，增加匝数可以使磁通密度减小，其改善误差的效果比增加铁芯截面显著得多。
但是线圈匝数的增加会引起铜用量的增加，同时引起动稳定倍数的减少和饱和倍数的增加。
此外，对于单匝式的电流互感器（如穿心型或套管型电流互感器一次线圈只允许一匝）不能用增加匝数的办法改善误差。
⑷减少铁芯损耗和提高导磁率。
在铁芯磁通密度不变的条件下，减少铁芯励磁安匝和损耗安匝也将改善比差和角差，因此采用优质的磁性材料和采取适宜的退火工艺都能达到提高导磁率和减少损耗的目的。
铁芯磁性的优劣还影响饱和倍数，铁芯磁性差时饱和倍数较小。
2.运行中的电流互感器的误差
当电流互感器已经定型，其内部参数就确定了，那么它的误差大小将受二次电流（或一次电流）、二次负载、功率因数以及频率的影响。
这些因素称为外部因素，在运行中的电流互感器的误差主要受这四个因素影响。
⑴电流频率的变动对误差的影响比较复杂，一般系统频率变化甚小，其影响可忽略不计。
假使频率变化过大，例如额定频率为50Hz的电流互感器用于60Hz的系统中，就应当考虑频率的影响，因为频率变动不但影响铁芯损耗、磁通密度和线圈漏抗的大小，也同时影响了二次侧负载电抗值的大小。
⑵当一次电流减小时，磁通密度按比例相应减少，但在低磁通密度时，励磁安匝的减少比磁通密度减少要慢，因此比差和角差的绝对值就相对增大。
⑶电流互感器误差具有以下特征：当一次电流在规定的范围内变化时，二次电流按比例变化，当二次负载阻抗在规定范围内变化时，不影响二次电流的大小。
所以当二次负载在额定范围内减少时，磁通密度也减少，由于二次电流不变，励磁电流减小，误差也将减小。
电流互感器的出厂说明书一般会标明额定二次负载阻抗值，在运行中其误差应按给定接线方式下的最大二次负载阻抗值来校核。
⑷二次负载的功率因数增大，也就是Rfh增大，Xfh减小，角差将增大而比差将减少。
对于饱和倍数而言，互感器厂家说明书注明的饱和倍数是指功率因数为0.8时的饱和倍数，此值相当于的饱和倍数的“极小值”，因此功率因数无论增大或减小，饱和倍数都增大。
3.减小误差的措施
励磁电流是造成电流互感器误差的主要原因，因此减小励磁电流就可以减小误差:
⑴采用高导磁率的材料做铁芯，因为铁心磁性能不但影响比差和角差，也影响饱和倍数。
⑵增大铁心截面，缩短磁路长度；增加线圈匝数。
增减铁心截面或线圈安匝会相应增大和减小饱和倍数，在采取增加铁心截面或线圈安匝以改善比差和角差时，必须考虑到对饱和倍数的影响。
⑶限制二次负载的影响。
在现场一般用增加连接导线的有效截面的方法，如采用较大截面的电缆，或多芯并联使用，以减少二次负载的阻抗值。
还可以把两个同型号、变比相同的电流互感器串联使用，使每个电流互感器的负载成为整个负载的一半。
⑷适当增大电流互感器变比。
在现场运行中选用较大变比的互感器。
另外，还有二次绕组的分数补偿、二次侧。
