第五章施工总平面图布置第一节施工总平面布置说明1、总平面布置详附图2、施工临时设施布置所有临时设施在工程完工时，或根据工程进度需要在合适的时间拆除并恢复地表和任何设施的原状。
2.1现场出入口施工现场南侧设置一个主要出入口，出入口设置大门、岗亭、洗车池、道闸、安全文明标识牌、LED电子显示屏等。
2.1.1主出入口大门1）施工现场主出入口大门采用有门柱式的双开大门，规格：门宽6000mm，高度2500mm，门扇等分，其中一扇设1600mm×800mm人行小门。
2）材质：大门采用金属角钢做框，做除锈处理，双面包镀锌铁皮。
3）门柱截面积采用800mm×800mm，高度3200mm，其中柱帽高200mm。
2.1.2次出入口大门甲方办公区、样品展示区、施工单位办公区、工人生活区各设置一个次出入口，具体位置详见施工平面布置图。
次出入口大门材质、颜色、图案及文字要求参照主出入口大门相关要求。
次出入口大门门宽3600mm，高度2000mm，门扇等分。
具体形式如下图。
次出入口大门尺寸图2.1.3洗车池本工程洗车池设置在施工区南侧大门出口处。
洗车池两侧排水沟深400mm宽400mm，使用页岩砖进行砌筑，M5砂浆收面。
排水沟具体位置详见大临平面图。
详图如下2.2现场门卫室1）每个大门设门卫室一个，每个门卫室内设门卫两个，分值昼夜上岗。
门卫室应悬挂经项目部批准的“施工现场车辆管理和人员参观管理办法及门卫岗位制度”。
并配备办公桌椅、登记本（访客借用安全帽记录）、值班表、紧急联络电话表及警钟系统等，门卫人员要统一着装并佩戴执勤袖标。
2）门卫室墙身为白色，顶部为蓝色，室内不得设床。
3）门卫室内应长期存放不少于10个备用安全帽，确保每个进入施工现场的人员（包括来访参观人员）都必须佩戴安全帽。
4）门卫室做法：屋顶做法详图2.3现场围挡1）施工现场设置连续、密闭的镀锌铁皮加角铁的围挡。
施工现场围挡高度为2.2米。
建筑工程施工总平面图布置

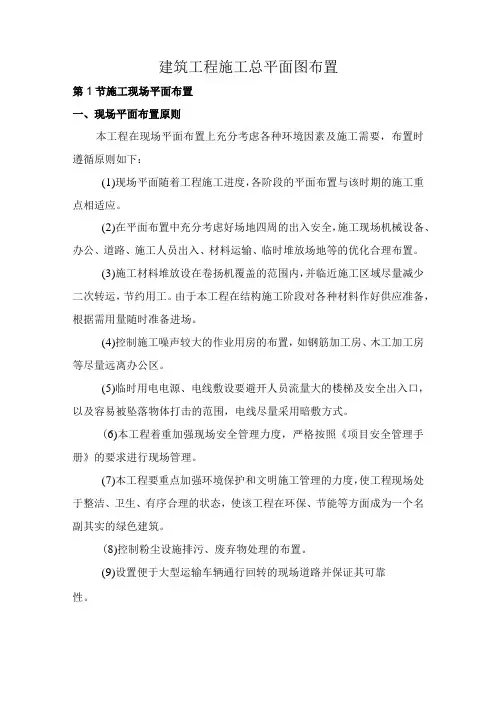

建筑工程施工总平面图布置第1节施工现场平面布置一、现场平面布置原则本工程在现场平面布置上充分考虑各种环境因素及施工需要，布置时遵循原则如下：(1)现场平面随着工程施工进度，各阶段的平面布置与该时期的施工重点相适应。
(2)在平面布置中充分考虑好场地四周的出入安全，施工现场机械设备、办公、道路、施工人员出入、材料运输、临时堆放场地等的优化合理布置。
(3)施工材料堆放设在卷扬机覆盖的范围内，并临近施工区域尽量减少二次转运，节约用工。
由于本工程在结构施工阶段对各种材料作好供应准备，根据需用量随时准备进场。
(4)控制施工噪声较大的作业用房的布置，如钢筋加工房、木工加工房等尽量远离办公区。
(5)临时用电电源、电线敷设要避开人员流量大的楼梯及安全出入口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。
(6)本工程着重加强现场安全管理力度，严格按照《项目安全管理手册》的要求进行现场管理。
(7)本工程要重点加强环境保护和文明施工管理的力度，使工程现场处于整洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色建筑。
(8)控制粉尘设施排污、废弃物处理的布置。
(9)设置便于大型运输车辆通行回转的现场道路并保证其可靠性。
第2节生产生活临建规划一、施工围墙施工围墙按业主指定的范围搭设，本项目设六个施工大门，临街面围墙完善为景观式围墙。
二、施工道路施工主干道利用既有的城市干道，施工区域内施工道路主要布置在施工周围，形成贯通的通道，保证施工道路的通畅。
所有临时道路采用连砂石路面；材料堆场设连砂石地面。
三、冲洗池、垃圾池为满足市政环卫部门对市容清洁要求的规定，现场出入口设置冲洗台及沉淀池，同时可将池内经沉淀后的清水可用来进行现场洒水使用，起到节约用水的目的；现场出入口处设置分类垃圾池，定期分类清理。
四、生产区布置本工程施工场地大，钢筋用量多，为减少钢筋的二次转运、提高工程进度，在施工期间现场设置钢筋、木工加工房及堆场，本工程混凝土采用商品混凝土。
施工总平面图施工各阶段平面布置
施工总平面图施工各阶段平面布置13.1基础施工阶段工平面布置:基础施工阶段工平面布置是保证工程连续施工的最重要时期，要考虑周全，布置完善，首先要完成“三通一平”的布设，临时用水、电线路与建设单位配合，引至现场后要在开工前敷设完成。
基础工程施工前，生产、生活区暂设均要搭设完毕。
整个施工现场区按本建设工程规定搭设砖砌围墙，除设三个进出大门外，全部实行围墙封闭。
现场工程项目部、技术室、监理室、医务室、标养室、会议室、材料室、工具室、配电室、门卫室以及生活区设施食堂、水房、宿舍、休息室、淋浴室、厕所等全部设在现场内。
本标段各栋楼长度较短，施工机械难于集中配备，A-33、A-34两栋、A-29、A-30两栋各为一小区域考虑，分别配备1台塔吊，共设一座搅拌站，内配备3台H Z350型砼搅拌机。
A-32、A-35、A-28三栋独立各设一台塔吊和两台H Z350型搅拌机。
此标段共设塔吊5台，搅拌机12台。
采用电子计量，自动上料系统。
各施工作业场地钢筋加工、木工加工场棚设置齐全。
13.2主体施工阶段工平面布置：每单栋工程施工区综合设置塔吊、搅拌机，使之能够满足垂直运输及搅拌的需要。
设置木工加工场、钢筋加工场及脚手架堆场。
随主体结构工程进度搭设外钢扣件式脚手架，密目安全网外层防护。
详见主体施工平面图。
搅拌站、水泥灌、材料堆场、库房、暂设用房周围布设排水水沟，以免雨时积水，影响正常施工。
13.3装修阶段及安装阶段的平面布置进入装修施工阶段，首先设置装修所用的现场淋灰池。
当结构施工完毕，拆除塔吊，并将搅拌站改为砂浆搅拌区。
装修阶段的垂直运输，采用塔吊，各种装修材料堆放于垂直运输机械附近，避免二次倒运。
施工平面图（见附图）13.4施工平面布置的协调配合措施现场平面布置应充分考虑各种环境因素施工需要，工程基础、主体、装修各阶段的施工布置应采用如下原则措施。
施工平面布置图设置及要求
施工现场平面布置一、施工总平面布置图绘制方法及要求1、分阶段进行绘制以房屋建筑总承包工程为例，建议分以下阶段进行布置：（1）基坑土方开挖及支护阶段——本阶段生产区应绘制基坑边线、基坑坡道,基坑内运输通道、基坑排水沟及沉砂池，出入口应设置洗车池等。
(2）地下室施工阶段——本阶段生产区应绘制基坑边线,并绘制地下室结构外边线及后浇带，塔吊布置应满足上部结构施工为主。
（3）上部结构施工阶段—-本阶段生产区地下室外边线可画成虚线,加工场布置与地下室施工阶段有所不同，部分加工场可移至地下室顶板上，增加施工电梯布置、砌体材料堆场、安装用场地布置等。
（4）装饰及安装施工阶段-—本阶段生产区结构施工所需的钢筋加工场、模板加工场、脚手架材料堆场等应撤换掉，增加装修施工用场地、安装用场地布置等。
（5）室外工程施工阶段-—本阶段加工场、材料堆场等基本撤换掉，现场办公区及临时生活区有影响的也应撤换掉，本阶段应将小区道路及室外的景观构筑物画上.2、塔吊的布置塔吊的平面位置,主要取决于建筑物的平面形状和四周场地条件。
一般布置在建筑物边，高层必须考虑附墙加固,离墙距离大概5米；塔吊的服务半径应能基本覆盖高层塔楼；若有预制构件或钢结构吊装,选用的塔吊应进行起吊能力验算（最远距离、最重构件）；群塔布置应能相互避开塔身，但覆盖范围最好能小部分搭接；塔吊布置还应考虑拆卸方便.3、布置运输道路（1）尽可能利用原有道路；(2)满足消防要求、宽度不小于4m；施工场地宽松的可设置双车道，场地狭小的设单车道，最好能成环状，或者设置回车场;(3）运输通道尽量能由市政道路通至主要加工场及施工电梯处。
4、布置施工电梯、混凝土输送泵等机械施工电梯布置时应查看塔楼标准层平面，尽量设置在阳台位置，混凝土输送泵尽量靠近出入口位置设置。
5、确定钢筋加工场、搅拌站、加工棚和材料、构件堆场的位置；应尽量靠近使用地点或在起重机能力范围,并且不能影响运输通道.二、施工总平面布置的原则1、在满足施工要求的前提下，少占地，不挤占交通道路。
施工现场总平面布置图

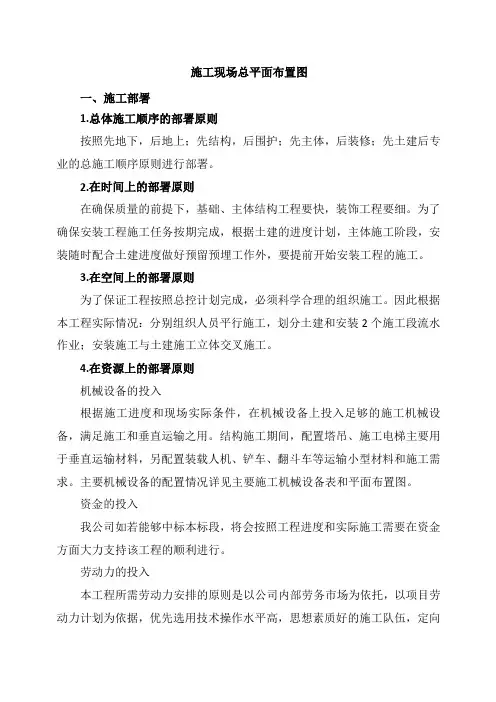

施工现场总平面布置图一、施工部署1.总体施工顺序的部署原则按照先地下，后地上；先结构，后围护；先主体，后装修；先土建后专业的总施工顺序原则进行部署。
2.在时间上的部署原则在确保质量的前提下，基础、主体结构工程要快，装饰工程要细。
为了确保安装工程施工任务按期完成，根据土建的进度计划，主体施工阶段，安装随时配合土建进度做好预留预埋工作外，要提前开始安装工程的施工。
3.在空间上的部署原则为了保证工程按照总控计划完成，必须科学合理的组织施工。
因此根据本工程实际情况：分别组织人员平行施工，划分土建和安装2个施工段流水作业；安装施工与土建施工立体交叉施工。
4.在资源上的部署原则机械设备的投入根据施工进度和现场实际条件，在机械设备上投入足够的施工机械设备，满足施工和垂直运输之用。
结构施工期间，配置塔吊、施工电梯主要用于垂直运输材料，另配置装载人机、铲车、翻斗车等运输小型材料和施工需求。
主要机械设备的配置情况详见主要施工机械设备表和平面布置图。
资金的投入我公司如若能够中标本标段，将会按照工程进度和实际施工需要在资金方面大力支持该工程的顺利进行。
劳动力的投入本工程所需劳动力安排的原则是以公司内部劳务市场为依托，以项目劳动力计划为依据，优先选用技术操作水平高，思想素质好的施工队伍，定向输入整建制的施工班组，择优选择辅助生产工人和特殊工种。
对进场的劳务队及时签订劳务合同,所有在场劳务人员登记造册,劳务费编制成工资表,并积极筹措资金、按时发放劳务费。
这样可以保证所有劳务人员能够安心工作，积极投入生产从而保证工程保质保量按期完成。
同时采取激励措施充分发挥参工人员生产积极性，保证节假日和农忙期间充足的人力资源，以满足施工生产的需要。
在施工管理上要调集知识层次高、技术水平高的人员担任技术质量管理工作，建立岗位责任制，责任到人，层层落实。
加强现场的政治思想工作，严格劳动纪律，严格施工调度命令，严格控制关键工序的施工工期；确保按期、优质、高效地完成该工程的建设任务，打造高品牌的精品工程。
站房及站场施工总平面布置图(地上结构阶段)
施工总平面布置及施工总平面图
施工总平面布置及施工总平面图根据现场的实际情况，结合主体工程量的分布及工期要求、施工程序，进行科学合理的施工总平面布置及管理能够有效地提高生产效率，同时避免重复运输等影响工程进度的情况出现。
施工平面布置图见附表四：施工总平面图1、现场实际情况（1）本工程场地在原操场范围内，具有良好的交通条件；现场场地宽敞。
（2）施工用水、用电根据业主指定位置自行接入现场,现在场地周围排水沟渠已经处理完毕,在开工后,场内施工排水可以经过处理后排放;现场基本具备“三通一平”条件，可以进场进行施工工作；2、总体规划（1）封闭施工公司在施工过程中将采取封闭施工进行施工作业，封闭施工主要是:采用彩钢板围墙将施工现场与外部做封闭，并且设置专人值班避免无关人员进入现场；对建筑实体外围采取脚手架及安全网做立面及平面封闭，保持整洁美观文明，避免高空坠物伤人事件出现。
（2）场内道路场内道路为原有操场，地面硬度基本符合施工荷载要求。
（3）生产性临时设施生产性临时设施包括材料房（堆放小型配件、工具、劳动保护用品、生活用品等）、配电房、钢筋加工场（作为钢筋加工、焊接的主要生产场地）。
具体情况见附表五：临时用地表（4）办公临时设施包括值班室（作为保卫、进场人员登记场所）、办公室（管理人员办公、会议场所）。
办公室为一层，包括建设单位现场办公及休息面积详见后附临时用地表。
（5）临时材料堆放场地现场辅助材料堆放场地分区堆放，考虑施工就位方便，采用露天堆放钢管、模板、构配件等。
配备防雨、防风材料。
钢筋堆放区在钢筋加工场旁边设置，搭棚遮盖。
三、施工用水管网1．水源选择根据业主安排水井或水源进行取水。
施工现场用水计划：根据钻井水泵临时抽水系统，现场用水控制用量，严禁浪费，随用随关，保持现场地面无积水，严禁在施工现场生活用水，以防污染和泄露造成地面积水影响施工，作业地点采用胶管输通水源，使用前的先检查胶管有无破损，破损的胶管禁止使用，现场用水由综合管理部管理，定期检查和维修水泵。
施工总平面图施工各阶段平面布置.doc
施工总平面图施工各阶段平面布置13.1基础施工阶段工平面布置:基础施工阶段工平面布置是保证工程连续施工的最重要时期，要考虑周全，布置完善，首先要完成“三通一平”的布设，临时用水、电线路与建设单位配合，引至现场后要在开工前敷设完成。
基础工程施工前，生产、生活区暂设均要搭设完毕。
整个施工现场区按本建设工程规定搭设砖砌围墙，除设三个进出大门外，全部实行围墙封闭。
现场工程项目部、技术室、监理室、医务室、标养室、会议室、材料室、工具室、配电室、门卫室以及生活区设施食堂、水房、宿舍、休息室、淋浴室、厕所等全部设在现场内。
本标段各栋楼长度较短，施工机械难于集中配备，A-33、A-34两栋、A-29、A-30两栋各为一小区域考虑，分别配备1台塔吊，共设一座搅拌站，内配备3台HZ350型砼搅拌机。
A-32、A-35、A-28三栋独立各设一台塔吊和两台HZ350型搅拌机。
此标段共设塔吊5台，搅拌机12台。
采用电子计量，自动上料系统。
各施工作业场地钢筋加工、木工加工场棚设置齐全。
13.2主体施工阶段工平面布置：每单栋工程施工区综合设置塔吊、搅拌机，使之能够满足垂直运输及搅拌的需要。
设置木工加工场、钢筋加工场及脚手架堆场。
随主体结构工程进度搭设外钢扣件式脚手架，密目安全网外层防护。
详见主体施工平面图。
搅拌站、水泥灌、材料堆场、库房、暂设用房周围布设排水水沟，以免雨时积水，影响正常施工。
13.3装修阶段及安装阶段的平面布置进入装修施工阶段，首先设置装修所用的现场淋灰池。
当结构施工完毕，拆除塔吊，并将搅拌站改为砂浆搅拌区。
装修阶段的垂直运输，采用塔吊，各种装修材料堆放于垂直运输机械附近，避免二次倒运。
施工平面图（见附图）13.4施工平面布置的协调配合措施现场平面布置应充分考虑各种环境因素施工需要，工程基础、主体、装修各阶段的施工布置应采用如下原则措施。
（1）现场平面随着工程施工进度布置和安排，各阶段平面布置与该阶段的施工重点相适应。
施工总平面布置图说明
施工总平面布置图说明（一）施工准备及地下管线迁移施工阶段的总平面布置由于在拟征地范围内的房屋拆迁之前，现场可供的施工用地十分有限，加之，房屋拆迁及管线迁移施工工期较短，因此，在此阶段的现场平面布置主要是考虑如何组织交通疏导及临时围墙的布置，以保证房屋拆迁和地下管线迁移顺利进行。
交通疏导另详见“地面交通疏导”一节；临时围墙拟采用角钢骨架塑料板围蔽，底部用红砖砌120mm厚坎300mm 高，防止施工污水流到马路上，临时围墙总高度为2.0m。
围墙围蔽时间计划30 天，此阶段的现场办公、生活临建设施主要利用北面拟拆迁的四层旧房，经简单装修后使用，待环球电器厂一块的拟作施工用地范围内的旧房屋全部拆除，并按总体平面布置图做好办公、生活临建后迁移，再拆除北面西头的旧房屋，以减少临建投入，此阶段的施工道路总平面布置详见图8.2-1。
（二）一期围护桩及临时行车道盖板施工阶段的施工总平面布置(1). 围墙及洗车槽布置：在工程用地范围内，根据施工总体部署，一期围墙主要沿（A）轴外支护人工挖孔桩外侧800mm 及（B）轴钢管柱外侧800mm 处（东西两头围墙离支护桩外侧17m）布置。
由于一期施工时间较短，因此围墙拟采用角钢骨架塑料板围蔽，围墙做法如图8.2—2 所示。
西头另行划出的施工临时用地的围墙做法与此相同。
其它如通道口、通风口等施工范围内的围墙用红砖砌筑，其做法如图8.2—3 所示。
办公、生活区的围墙用红砖砌筑，其做法如图8.2—3。
（A）～（B）轴施工区围墙大门在西头设置一个大门宽度为6.0m，大门的门扇用角钢做骨架，铁皮板封闭。
为保证运输车辆进出大门不把泥土带到马路上，在大门的内侧设一个洗车槽，并配高压冲洗设备。
生活区的围墙在西侧设一6.0m 宽的大门。
(2). 办公、生活区临建布置：为使办公、生活区临建布置整洁美观，布局科学合理，满足卫生、防火、环保的要求，在施工临建用地的西南面布置二层楼的砖混结构的临建，首层主要用作办公室、会议室和管理人员卧室，其中办公室8 间，总面积约158.4m2，会议室1 间，面积54m2，试验室1 间，面积19.8m2，东头的几间用作监理代表的办公室及监理代表和设计代表的卧室，其中办公室2 间，面积37.8m2，卧室3 间，面积54m2，卫生间1 间，面积16.2m2。
各阶段施工平面布置图
各阶段施工平面布置图1 施工分区图本工程施工将整个区域划分为9个施工区,并依照上图所分施工区域拟采用三家主体施工队伍，土方开挖将坡道留置在2区北侧、6区东侧地下车库范围以外，区域内全部开挖到基底标高,进行桩基施工。
开挖阶段由中间向南北两端进行开挖。
2 土方开挖阶段（1）封闭管理①现场大门：在场地北侧、场地西南侧、东南侧共设置三个大门入口，用于人员和材料进出。
②现场围护：现场围墙将采用现场南北侧围墙采用240mm厚砖砌围墙，高度 2.5m。
东西两侧将采用用可拆卸式组合式金属围墙，高度1.8m。
③门卫室：现场大门处设置门卫室，雇用保安24小时值班，负责施工现场的保卫工作。
④现场道路：北面、南面利用已有的临时道路作为施工主干道。
所有施工道路及下基坑通道均兼作临时消防通道。
（2）生产区临建（3）标识标牌布置①施工图牌：在大门入口处设置施工图牌，包括企业标牌、工程概况牌、质量管理组织构架牌、安全管理组织构架牌、消防组织架构、项目组织架构、施工平面布置图、农民工须知牌等。
②安全标识牌：在基坑周边等处悬挂安全标识牌。
③导向牌：为便于交通管理，在现场大门口设置导向牌。
（4）材料堆场土方开挖完成后在基坑内临近位置设置护坡、桩基施工材料及机械堆场。
3 地下室结构施工阶段地下施工全面开始之后，除2、6区留置位置作为临时材料中转场地，其他区域进行基础及地下室结构施工，在各区施工过程中，重点先抢出5区车库，完成时候后即立刻开展2、6区车库施工。
地下室施工一阶段平面布置图地下室施工二阶段平面布置图（1）主要机械（2）材料堆场4 地上结构施工阶段5区车库施工完成后暂时停止区内主楼施工，待2、6区完成施工后，在2区及6区车库顶设置临时材料转运场后恢复施工。
场区内共设置8个钢筋加工场地，钢筋加工场及周转材堆场等随低楼层封顶依需要逐步拆除。
地上结构施工阶段平面布置图（1）主要机械（2）材料堆场5 装饰装修施工阶段本工程全部地下室结构施工完成，6层及以下楼栋地上部分主体施工完成，12层楼栋主体施工至六层后，进行物料提升机安装及装修料场布置和临时道路二次规划，进入砌体并且插入装修施工。
施工现场平面布置图
第一章施工现场平面布置图一、施工总平面图二、临时用地表三、布置要求1、现场平面布置要求按工程实施的需要，本工程现场布置分为三个阶段：土方开挖和基础施工阶段、室外工程阶段。
室外工程施工时，除园林和外网单位外各分包材料、设备不再占用室外场地。
办公室移入楼内。
2、施工用地狭小，只能占用本标段范围内的临时用地，承担进场后的场地规划布置、现场临时道路、临时围墙和出入口、临建、临水、临电等临时设施的建设，施工过程中的拆移调整和最后的全部拆除恢复工作。
现场不设置供居住区。
3、做到5个100％：即工地渣土100％覆盖、工地路面100％硬化、出工地车辆100％冲洗车轮、拆除房屋的工地100％洒水压尘、裸露的空地100％绿化或覆盖4、保证满足公共部位的安全和照明，通道照明符合要求，现场（包括各楼层各工作面）排水及时效，保证设备调试和运行的电量、水量储备和提供的接驳点不超过40米，保证提供的临时消防水满足相关要求和足够的水头压力。
5、临电的方案设计从布置上至少满足现场封闭环路，楼内竖向至少满足主体每栋号内隔层布置分配箱，容量设计要满足工程整体需要即满足各独立分包对容量的要求，并在变电站内、各电梯机房处提供临时用电，每处容量不小于50KW并设分配箱。
6、临水的方案设计从布置上至少满足现场封闭环路和相应接驳点，楼内竖向至少满足每栋号内均有一趟竖向消防水并每层设临水接驳口隔层设消防专用接驳口，并配备相应消防器材，容量设计要满足工程整体需要和有关临时消防设施的专项要求。
7、应至少在每四层设置一个配电箱和一个临时水源。
8、工地办公室布置：施工总平面图（基础阶段、主体阶段、装修阶段）；施工进度计划网络图；工程施工形象进度图；质量、安全消防、文明施工管理网络图；消防器材布置图。
9、全体现场施工人员应统一佩带工作牌。
10、用钢管脚手架，脚手架走道外侧需设置踢脚板，高度不小于180mm，油漆颜色为红白或黄黑相间色（250mm相间），散水采用硬地坪，外设排水沟。
(完整版)施工总平面布置图
第十章施工总平面布置图第一节施工现场目前现状普兰县雄巴村民房建设项目场地分别位于西藏阿里地区普兰县雄巴村。
该地块地形呈矩形，地块地势较为平坦，市政条件也基本满足本地块的要求。
现场周边交通便利，场地条件良好，地形平整，无地上物，现场已具备五通一平，电源、水源已引至场地的指定位置，现场临时电源采用2台50KW发电机，通信设施接入便利，各种配套设施齐全，利于施工现场平面布置和调动施工资源优势，对保证工期提供有利保证，为工程实施提供了较为完善的条件。
第二节施工总平面布置原则及依据2.1布置原则为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置时应综合考虑，平面布置原则确定如下：1依据工程特点和各施工阶段施工要求，综合考虑施工任务，对施工平面实行分阶段布置和管理，把办公区、生产区和加工区分开布置。
2方便各种材料存放以及组织场内运输，便于施工方进行管理和服务。
3施工平面紧凑有序，在满足施工的条件下，尽量节约施工用地。
4按专业划分施工用地，尽量避免各专业用地交叉而造成的相互影响干扰。
5 在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度的减少场内运输，特别是减少场内二次搬运。
6尽量避免对周围环境的干扰和影响。
7采用装配式施工设施，减少搬迁损失，提高施工设施安装速度。
8符合施工现场卫生及安全技术要求和防火规范。
9充分利用现有条件、综合考虑施工各阶段的工况，按照“四节一保” 要求进行布置，满足绿色节能建筑要求。
10在满足施工生产需要和西藏自治区政府有关规定的前提下，做到“五化”:硬化、绿化、净化、亮化、美化。
2.2 布置依据1招标文件中对施工现场布置的有关要求。
2现场红线、水源、电源位置，以及该地区的规划设计和综合布线图。
3总平面图、建筑平面图、立面图。
4总进度计划及资源需用量计划。
5总体部署和主要施工方案。
6有关安全文明施工、消防及环境保护的要求。
第三节施工平面布置1现场规划施工道路。
临时道路宽度4.5米，做法为200mm混凝土路面, 出入口设冲车区，出口及大门标准，道路两边设路缘石，门口设九牌一图，达到现场文明施工要求。
施工总平面图施工各阶段平面布置讲解学习-2024鲜版
尽量利用原有地形地物，少占农田，因地制宜， 02 节约用地。
充分考虑水文、地质、气象等自然条件对施工的 03 影响。
2024/3/28
5
绘制原则及规范
2024/3/28
01 充分利用正式工程，节省临时设施费用。
02 临时设施布置应紧凑合理，方便生产和生活，有
利于安全文明施工。
6
绘制原则及规范
竣工资料备份与存档
对整理好的竣工资料进行备份与 存档，以备后续查阅和使用。同 时，建立完善的档案管理制度， 确保竣工资料的长期保存和有效 利用。
2024/3/28
29
2024/3/28
THANKS
感谢观看
30
23
机电设备安装调试空间预留
2024/3/28
01
根据机电设备的安装需求和调试计划，预留足够的 空间，确保设备能够顺利安装和调试。
02
针对不同类型的机电设备，如空调、电梯、消防设 备等，应分别预留相应的安装和调试空间。
03
在空间预留时，还需考虑设备运输、搬运和维修的 便利性，确保施工现场的顺畅运作。
2024/3/28
01
图幅大小
根据工程规模和复杂程度确定，一般采用A1或A2 图幅。
02
比例尺
一般采用1:500、1:1000或1:2000的比例尺。
7
绘制原则及规范
图例
应使用统一规定的图例符号表示各种设施、设备 、管线等。
标注
应标注建筑物、构筑物、道路、管线等的名称、 规格、尺寸、标高等。
2024/3/28
走廊和连廊的搭建应 采用标准化的构件和 连接方式，确保通道 的牢固和稳定。
走廊和连廊的宽度和 高度应根据实际需要 进行设计，满足人员 通行、物料运输和消 防安全的要求。
施工现场总平面布置图
山东书城项目建设地点位于济南市市中区经十路与胜利大街交汇处，北依经九路，东临民生大街。
项目总用地18300平方米，总建筑面积130201平方米。
本工程具体地理位置见下图13-1。
13.1 目前现状描述1）现场已拆迁完毕，工程开工后进入支护桩施工阶段2）现场周围的经九路、胜利大街、民生大街将作为本工程入场的主要道路。
3）现场东、西、南、北四侧均已有围墙。
4）根据答疑回复施工用电、用水自行考虑。
现场状况见图13.1。
13.2施工总平面布置的原则13.2.1总平面布置依据1）业主提供的用地范围。
2）业主提供的相关施工图纸。
3）山东省、济南市有关施工规定、规程及安全文明施工标准和规定。
4）现场踏勘情况。
5）我公司CI形象规定。
13.2.2总平面布置原则1）根据工程特点和现场周边环境的特征，充分利用现有施工现场的场地和布置，做好总平面布置规划，满足生产、文明施工要求。
2）各项施工设施布置均需要满足方便生产，有利生活，安全卫生、防火，环境保护和劳动保护要求。
3）加强现场平面布置的分阶段调整，科学确定施工区域和场地平面布置，尽量减少专业工种之间交叉作业，提高劳动效率。
4）加强平面施工的及监督整改，保证场内施工道路畅通。
5）做好现场平面布置和功能分区，对现有临建及管线进行调整。
13.3生活设施布置根据工程施工人员测算，本工程高峰施工期施工人数约为968人。
根据现场实际情况和平面总体部署，工人生活区及管理人员生活区均在场外布置，并实行公寓化管理。
13.4办公设施布置地下结构施工阶段现场办公室在场外设置，具体位置为现场西侧建筑物内，待回填土完毕后现场办公室迁至场内南侧，具体位置详见施工总平面布置图，现场办公区为两层彩钢板房，现场办公设施满足施工及公司CI要求。
13.5 生产设施布置根据总平面布置原则和现场实际生产需要，进行现场生产设施布置。
地下结构施工阶段，设置一个材料加工场，具体位置根据各施工区先后施工顺序在基坑内动态布置，待回填土完毕后现场设置三个钢筋加工场和木工加工场，现场西侧和北侧大门作为材料机械的入口，详见平面布置图。
9、 施工现场总平面布置图
施工现场总平面布置图第一节总体要求通过对招标文件、工程技术规范、答疑文件的学习，我们已经充分理解了本工程的重要性。
施工现场作为展现我单位形象的窗口，充分考虑了施工活动对社会的影响，对资源的节约和保护。
为满足工程建设顺利进行，我们对工程建设的各个阶段的平面布置进行策划和部署。
1（1（2（32（1（2（3（4）在物流组织上，尽量避免土建、安装专业施工相互干扰。
优化物流组织的程序，做到短距离灵活配送的要求。
（5）施工用房布置考虑分包单位进出场时间、劳动力计划曲线，合理安排办公用房设置时间，以减少措施费用。
（6）现场施工材料堆放应尽量设在水平运输机械的行程范围内，减少二次搬运。
（7）现场临时设施和场地铺装的设计以绿色施工为指导方针，重视减少对资源的消耗、减少废弃物的排放、减少对环境的影响。
设立环境保护设施制定环境保护方案。
（8）符合施工现场卫生及安全技术要求和防火规范。
第二节临时排水、排污沿施工道路一边修排水沟，沟上封盖钢筋篦子，根据现场出水口的位置做好排水坡向，一般不小于2/1000，排水沟末端设沉淀池，雨水、废水经沉淀池后分别排入市政雨水、污水排水管网。
生1)2)⑴用电线路的选择由建设单位提供的电源接入现场配电室，现场用电主要分为，办公、生活区用电；施工机械用电、塔吊；制作车间用电、楼层施工用电。
具体用电线路走向参见施工平面布置图。
现场用电全部采用五芯电缆埋地供电，系统保护采用TN—S系统。
⑵线路的敷设①埋地电缆：埋地电缆的敷设深度应不少于0.6m，并应在电缆上、下均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。
埋地电缆穿越道路及易受机械损伤的场所，以及引出地面从2.0m高至地下0.2m处，必须加设防护套管。
②架空电缆：进入楼内的电缆，其垂直敷设的位置应设在楼梯间的空档，固定点以每层楼高度不少于一处为限。
电缆水平敷设时，宜沿墙或门口固定，其最大弧度垂点距地不得小于1.8m，电缆3)为了采用），D=（管网中水流速度V取1.5m/s）取D=100mm，按消防要求，消房供水干管径为Φ100mm，生产用水干管Φ50mm给水钢管、支管管径Φ25mm可满足施工用水要求。
施工现场总平面布置图
高交通安全性。
临时交通管制措施
03
针对施工期间可能出现的交通拥堵或特殊情况，制定相应的临
时交通管制措施，如单向通行、限时通行等。
临时设施规划布局
1 2
临时设施类型及数量确定
根据施工需求和现场条件，合理规划各类临时设 施，如办公区、生活区、仓库、加工场等，并确 定其数量和规模。
设施布局和空间利用
优化设施布局，提高空间利用效率，同时考虑人 员流动、物资运输和消防安全等因素。
绿化美化
在施工现场周边和空闲区域进行绿化美化，改 善施工环境。
符合城市规划
布置图应符合城市规划的要求，与周边环境相协调，提升城市形象。
03
总平面布置图设计要素
道路交通组织设计
道路宽度、转弯半径和坡度设计
01
确保施工车辆和人员安全、顺畅通行，同时考虑未来使用需求
和地形条件。
交通标志和标线设置
02
明确指示施工区域内的交通流向、停车区域和限速等要求，提
实际情况。
05
案例分析：某大型项目施工现场总平面布 置图优化实践
项目背景介绍
项目概述
该项目为一座大型商业综合体，包括购物中心、酒店、办公楼等 多个功能区域，总建筑面积达到数十万平方米。
地理位置
项目位于城市中心区域，周边交通繁忙，人流密集，施工环境复杂 。
施工要求
项目要求高质量、高效率完成，同时确保施工过程中的安全、环保 等各方面的要求。
02 制定现场监控方案，对施工现场进行定期或不定 期的检查和评估。
03 及时处理现场协调与监控中发现的问题，确保施 工质量和安全。
变更管理程序实施
建立变更管理程序，明确变更的 申请、审批、实施和验收等流程
施工总平面布置图(详细版)
施工总平面布置（详细版）1 施工总平面布置原则（1）根据工程特点和现场周边环境的特征，充分利用现有施工现场的场地和布置，做好总平面布置规划，满足生产、文明施工要求。
（2）做好现场平面布置和功能分区，对现有临建及管线进行调整。
（3）加强现场平面布置的分阶段调整，科学确定施工区域和场地平面布置，尽量减少专业工种之间交叉作业，提高劳动效率。
（4）加强平面施工的检查及监督整改，保证场内施工道路通畅。
（5）各项施工设施布置要满足方便生产，有利生活，安全防火，环境保护和劳动保护要求。
2场地整体规划2.1施工现场划分根据施工现场情况，我公司将对施工场地进行合理规划，根据各场地的用途对施工现场进行划分。
施工现场设置材料加工、堆放场、材料库、标养室、现场办公室及员工宿舍和食堂。
2.2大门与道路的布置根据现场实际情况，在现场西面和南面设大门做为材料及人员出入口。
大门为钢管－薄铁板组合大门，门外侧在凸显位置设立一个名板，用于书写工程、业主、工程顾问、设计单位、监理单位、施工单位等的名称，书写的格式、标牌的样式和尺寸、设立的位置报送业主审批，文字将聘请优等标志绘制人员书写，并在工程进行期间不时重新油漆和书写。
现场四周新建临时道路做为材料运输道路，道路设置为双通道，路宽6m，采用100厚C20现浇混凝土硬化，并按2％的坡度做好排水。
2.3排水设施的布置充分利用前期土方阶段设置在基坑周边的排水设施，在道路一侧增加宽300mm、深350mm的排水沟；根据排污口位置设置2000mm×1000mm×1000mm的沉淀池，进行有组织排水，坡度0.2%，排至排污口。
同时在大门入口处设置洗车槽，配备高压冲洗水枪，以免车辆出入带泥，引起扬尘污染。
2.4办公区临建的布置利用北侧空地做为现场临建布置场地，布置1栋2层的办公用房，主要包括业主、监理及管理人员办公室、会议室等，共567m2。
办公室为简易彩板房，门窗为铝合金门窗，地面为400mm×400mm地板砖，吊顶为600mm×600mm矿棉板吊顶。
施工总平面、现场临时设施布置
施工总平面、现场临时设施布置一、施工现场平面布置原则1、平面布置随着工程施工进度而进行布置和安排，阶段平面布置要与该阶段施工重点相适应（根据各个施工阶段进行施工平面布置图的绘制，待确定西侧须修路范围后再进行施工平面布置图的更新）。
2、在平面布置中，应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地的优化合理布置；在满足施工要求的前提下布置紧凑，少占地，不挤占交通道路。
3、最大限度地缩短场内运输距离，施工材料堆放应尽量设在建筑物周边附近，以减少发生二次搬运为原则。
中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围。
4、在满足施工需要的前提下，临时设施的工程量应该是最小，以降低临时工程费。
临时设施布置应利于办公、生产和生活，减少施工人员的往返时间。
5、施工现场平面布置应结合创建文明施工工地进行综合考虑，充分考虑劳动保护、环境保护、技术安全、防火要求等，并为其打好基础，严格执行上级有关文明施工的各类文件规定，做到现场四周围档稳固美观，施工道路硬化平坦，物资材料堆放整齐有序，标牌醒目禁令明显，办公设施整洁干净，管理规范、安全达标。
6、电源、电线敷设要避开人员流量大的道路及现场出入口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。
7、本工程应着重加强现场安全管理力度，严格按照我公司的《项目安全管理手册》的要求进行管理。
8、本工程要重点加强环境保护和文明施工管理力度，使工程现场始终保持整洁、卫生、有序、合理的状态。
9、按要求布置控制粉尘设施、排污、废弃物处理、机噪声设施等。
10、施工现场设置便于大型运输车辆通行的道路，并保证其畅通和路基的可靠。
二、施工总平面布置图1、施工现场准备计划安排：1.1 现场围护施工现场周围设置实体铁皮围墙，以实现封闭式独立管理。
围墙表面形象符合业主及当地政府要求，满足现场安全保卫和美观的要求。
1.2 大门及门卫室施工现场布置1个大门作为施工人员及运输车辆出入口；暂定设置8m×2m钢质大门；在大门出入口洗车池处设沉淀池，污水沉淀后二次利用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工总平面图施工各阶段平面布置
施工总平面图根据圣德泉老餐饮楼装饰装修改造平面图绘制。
1砌筑拆除施工阶段平面布置: 砌筑拆除施工阶段平面布置是
保证工程连续施工的最重要时期，考虑周全，布置完善，完成“三通一平”的布设，临时用水、电线路与建设单位配合，引至现场后要在开工前敷设完成。
砌筑拆除施工前，生产、生活区暂设搭设完毕。
整个施工现场区按本工程规定，全部实行石膏板围墙封闭。
现场工程项目办公室、工具室、材料室、材料加工区、厕所等全部设在现场内、生活区设施食堂、水房、宿舍、休息室、淋浴室等设在施工现场以外。
各施工作业场地管材加工、木材加工区地设置齐全。
2工人进场施工阶段平面布置：工程施工区综合设置施工入口、施工出口、垃圾外运口、进料口，使之能够满足施工作业的需要。
设置木材加工区、管材加工区及脚手架堆放。
随着工程进度加强防护。
空心砖、水泥材料堆放区暂设在室外，做好防护以免雨时积水，影响正常施工。
3装修阶段及安装阶段的平面布置：进入装修施工阶段，首先设置装修所用的现场加工区。
当拆除施工、砌筑施工完毕，拆除二层垃圾口，装修阶段的运输，采用人工搬运。
各种装修材料堆放于大厅附近，避免二次倒运。
4施工平面布置的协调配合措施：现场平面布置以充分考虑各种环境因素施工需要，工程基础、装修各阶段的施工布置采用如下原则措施。
（1）现场平面随着工程施工进度布置和安排，各阶段平面布置
与该阶段的施工重点相适应。
（2）在平面布置以充分考虑了施工机械设备、办公、现场出入口、临时堆放场地等的优化合理布置。
（3）施工材料堆放以尽量设在就近搬运的范围内，以减少发生二次搬运。
（4）以设置临电电源、电线敷设等作业。
5现场布置保证连续施工的措施：本工程为确保连续施工对整个施工场地施工机械、材料堆场、办公生活临时设施的布置如下措施：
1、施工现场封闭，考虑连续施工的需要本工程在现场独立设置出入口，现场办公室设在现场二层，由于场地较小，工人及管理人员食宿均设在施工现场外。
为保证施工现场的优美整洁，创建绿色工地，施工现场每日一清。
2、加工场地、材料堆放地考虑连续施工的需要对拆除、砌筑、装修三个阶段的加工场地、材料堆放场地，如设在现场内的安排基本不变动，只是在不同施工阶段更换材料名称，进行所用材料转换，以保证工程连续施工。
3、考虑连续施工的需要现场办公室的布置：
现场办公室设在现场二层，生活区域为活动钢板房，包括办公室、寝室、淋浴间、厨房、厕所等。
生活区设一值班室，办公室统一按我公司标准设置。
工人生活区的布置：工人生活区设于北侧一块空地上，布置工人宿舍、食堂、淋浴间、垃圾池、厕所等临设，采用活动钢板房，与工人宿舍通过围墙分隔，公设4间。
