LUG智能涡街流量计使用说明书
六、流量计的正确安装
如何正确选择流量计的安装场所是涡街流量计能否准确测量的关键之一。安装地点选择不正确，有可能造成流 量计不能准确测量，甚至损坏。流量计安装前，选择安装场所及位置要特别注意以下几点： 1、 管路结构设计：
仪表的直管段要求（D为管道直径）
管道情况 同心收缩管（缩径） 同心收缩管（扩径）
90°直角弯头 同平面两个90°弯头 不同平面两个90°弯头
半开闸阀
上游 15D 25D 20D 25D 40D 50D
表2
下游 5D 5D 5D 5D 5D 5D
图4（f）
3、安装点上下游的配管应与传感器同心，同轴偏差应不小于0.5DN 传感器安装点的上下游配管的内经应与传感器通径相同，其满足下式要求： 0.98DN≤D≤1.05D 式中：DN——传感器通径； D——配管内径。 传感器与法兰间的密封垫不能凸入管道内，其内径可比传感器通径略大。
四、测量原理
涡街流量变送器的基本原理是卡门涡街原理，即“涡等旋涡分离频率与流速成正比”。 变送器流通本体直径与仪表的公称口径基本相同，如图1所示，流通本体内插入有一个近似为等腰三角形的柱体， 柱体的轴线与被测介质流动方向垂直，底面迎向流体。
当被测介质流过柱体时，在柱体两侧交替产生旋涡，旋涡不断产生和分离，在柱体下游便形成了交错排列的两 列旋涡即“涡街”。理论分析和实验已证明，旋涡分离的频率与柱体介质流速成正比。
FBLU涡街流量计使用说明书
5、 流量计口径的确定
（1）、测量气体流量计口径确定
测量常温常压空气时，仪表适用的流量范围见表（一）
当测量非常温常压空气和其它气体时，仪表适用的流量范围应具体计算，见后面说明
４
F&B

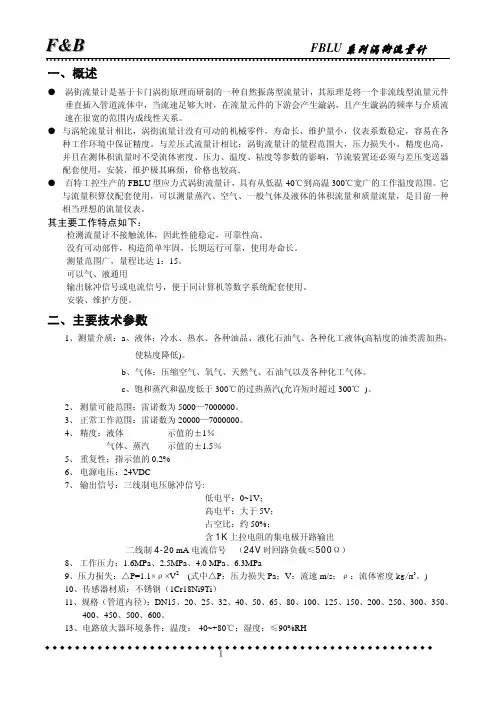

FBLU 系列涡街流量计
口径 （mm）
15 20 25 32 40 50 65 80 100 125 150 200 250 300
（××℃） H F
（标注介质温度） 一体式注 2 分体式
输出信号
1 脉冲输出（模拟型） 2 脉冲输出（智能型）注 3 E 4～20mA 注 4
S 4～20mA 带 HART
注 1： 公称管径 DN300 及以下采用满管式涡街流量计，公称管径 DN300 以上采用插入式涡街流量计。
满管式：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、
二线制 4-20 mA 电流信号 （24V 时回路负载≤500Ω）
8、 工作压力：1.6MPa、2.5MPa、4.0 MPa、6.3MPa
9、压力损失：△P=1.1×ρ×V2 (式中△P：压力损失 Pa；V：流速 m/s；ρ：流体密度 kg/m3。)
10、传感器材质：不锈钢（1Cr18Ni9Ti）
11、规格（管道内径）：DN15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、
涡街流量计流量范围是在雷诺数 Re=5×103~7×106 之间。当 Re＜2×103 时，其测量精度会降低一 些。除特殊黏度较大的流体介质以外，一般流体在工作状况下，流量的雷诺数均在 Re＞2×103 以 上。流量测量精度为：流量计通径 DN=15~100mm,Re≥2×103,DN=150~300mm,Re≥4×103 时为示值 的±1%, ±1.5%。RE≥5×103，为满度误差的±1%。
涡街流量计选型方法

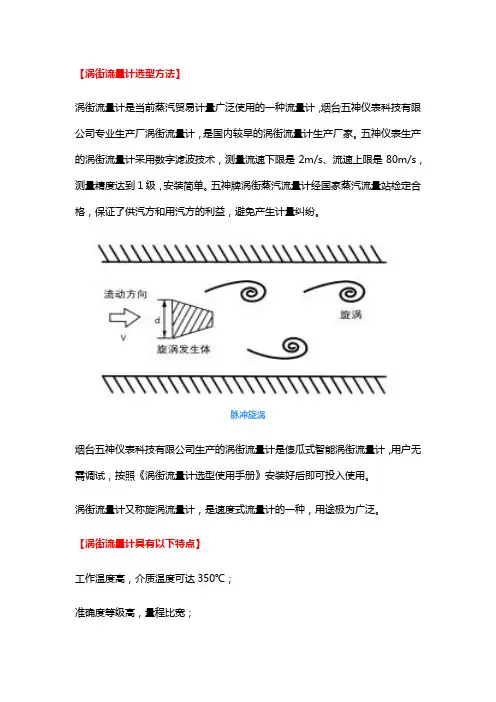

【涡街流量计选型方法】涡街流量计是当前蒸汽贸易计量广泛使用的一种流量计，烟台五神仪表科技有限公司专业生产厂涡街流量计，是国内较早的涡街流量计生产厂家。
五神仪表生产的涡街流量计采用数字滤波技术，测量流速下限是2m/s、流速上限是80m/s，测量精度达到1级，安装简单。
五神牌涡街蒸汽流量计经国家蒸汽流量站检定合格，保证了供汽方和用汽方的利益，避免产生计量纠纷。
脉冲旋涡烟台五神仪表科技有限公司生产的涡街流量计是傻瓜式智能涡街流量计，用户无需调试，按照《涡街流量计选型使用手册》安装好后即可投入使用。
涡街流量计又称旋涡流量计，是速度式流量计的一种，用途极为广泛。
【涡街流量计具有以下特点】工作温度高，介质温度可达350℃；准确度等级高，量程比宽；介质广泛，可测量蒸汽、气体、液体；无运动部件，无磨损，可靠性高；安装简单，易维护，零件通用性高；表体采用不锈钢材料，美观、耐腐蚀；【涡街流量计测量原理】应力式涡街流量计以卡门涡街理论为基础，采用压电晶体元件检测流体通过旋涡发生体(三角柱)时所产生的旋涡频率，从而测量出流体的速度。
当管道中流体介质通过旋涡发生体时，由于局部流速加速而产生旋涡现象(如图一)，此旋涡分成两列交替地出现，这种旋涡列被称为卡门涡街。
卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关，而与介质的温度、压力等特性参数无关，可用下式表示：f=StV/d式中：f—卡门涡街释放频率St—斯特罗哈尔数V —介质流速d—三角柱宽度斯特罗哈尔数是涡街流量计的重要参数，它只与介质的雷诺数Re有关。
只要管道内介质的雷诺数保持在2×104至7×106范围内，斯特罗哈尔数St便保持为一个常数，这样便可以通过测量旋涡频率的个数测出流体的流速，再通过流速计算出流体的工况体积流量，再知道介质的密度（与温度、压力相关）即可准确计算出介质的质量流量。
【涡街流量计技术参数】公称通径：法兰式涡街流量计DN15-DN300适用范围：气体：压缩空气、天然气、二氧化碳、氧气、氮气等液体：除盐水、软化水、纯净水、高温水等蒸汽：饱和蒸汽、过热蒸汽温度范围：低温：–40℃-150℃、中温：–40℃-260℃、高温：–40℃-350℃公称压力：1.6MPa 、2.5MPa 、4.0MPa 、6.3MPa精度等级：测量蒸汽及气体1.5级、1级，测量水1.0级、0.5级图一分体温压补偿涡街流量计执行标准：JB/T 9249-2015《涡街流量计》检定规程：JJG 1029-2007《涡街流量计》法兰标准：GB/T 9119-2000螺栓标准：GB/T 5780-2000包装标准：GB/T 13384【涡街流量计选型方法】图二温压一体涡街流量计图三一体不补偿涡街图四替换机械表涡街流量计一、确定涡街流量计配置和结构形式-基于介质的分类方法1、测量蒸汽优先选用分体带温度、压力补偿涡街流量计，具体的配置是：LUGB 系列涡街流量传感器、WS-2100A智能流量积算仪、压力变送器、Pt-100铂热电阻及壁挂式仪表箱，也简称五件套涡街流量计；能显示瞬时流量、累积流量、温度、压力、密度、频率等参数，还带停电记录、报表、曲线等功能，因它功能较多，可组态显示，也可以称之为智能涡街流量计。
涡街流量计选型要点安全操作及保养规程
涡街流量计选型要点安全操作及保养规程一、涡街流量计选型要点1.流量计量范围：根据工艺流量的变化范围，选择合适的流量计量范围。
过小的范围会导致流量计不足以准确测量大流量，过大的范围则会降低测量精度。
2.测量介质：涡街流量计适用于各种液体和气体介质。
根据具体介质的性质，选择相应的流量计型号和材质。
3.压力等级：根据流体管道的工作压力选择相应的压力等级。
选型时应考虑工艺管道的压力波动和冲击。
4.温度范围：根据流体介质的温度，选择适宜的流量计温度范围，以确保流量计的正常工作。
5.材料选择：根据介质的侵蚀性和温度等因素，选择适合的材料，如不锈钢、碳钢等。
6.环境条件：选择涡街流量计应考虑环境条件，如防爆型、防护等级等。
二、涡街流量计安全操作规程1.安装前的准备工作：（1）检查涡街流量计的型号、规格、材质等是否与选型要求相符，确保流量计的可靠性。
（2）根据流量计的接口尺寸和管道尺寸，选择合适的法兰连接或螺纹连接。
（3）在安装前，清洁流量计和管道，确保管道内部没有杂质和沉积物。
2.安装过程：（1）根据涡街流量计的安装位置和管道流向，安装法兰或螺纹连接。
（2）安装时注意密封性能，使用合适的密封垫片和螺栓，确保连接牢固，并按照压力等级进行紧固。
（3）安装后，检查流量计与管道的连接是否牢固，避免泄漏。
3.调试与操作：（1）启动前，检查流量计的接线是否正确，控制系统是否正常。
（2）启动后，逐步打开阀门，使流体进入流量计，根据设定值进行调整。
（3）在操作过程中，注意观察流量计的显示，如有异常情况应及时处理。
4.维护与保养：（1）定期清洁：定期清洗涡街流量计和管道，清除管道内的杂质和沉积物。
（2）检查维修：定期检查流量计的阻塞物、磨损情况和电缆连接是否松动，如有问题及时维修或更换。
（3）校准与调整：定期对涡街流量计进行校准和调整，以确保流量计的准确性。
（4）防护措施：根据流量计的使用环境，进行相应的防护措施，如防腐蚀、防雨防尘等。
涡街流量计使用说明书
一、使用时的注意事项1.1、确认收货时1.1.1、在您拿到本产品时，请确认运输途中有没有磕碰划伤等。
1.1.2、根据产品铭牌的标注，请确认与您要买的型号是否相符。
1.2、运输与储存时1.2.1、尽可能的利用本公司的包装，将流量计直接运送到安装现场。
1.2.2、运送过程中不要强烈碰撞、也不要让雨水淋湿。
1.2.3、保管时尽量利用本公司的原包装进行保管，保管的地方应符合下列条件要求：1不会有淋雨水的地方2振动或碰撞尽量少的地方3温度：-40℃—+55℃4湿度：5％—90％1.2.4、使用过的流量计保管时，要将内部的残留液体及粘附物完全清洗干净，另外注意在电源接口处要密封，以防潮湿。
1.3、安装时1.3.1、使用时要在流量计规定的条件下使用，超出这个规定使用是不可行的，如果因此而造成流量计损坏，维修的费用会由您自己承担。
1.3.2、流量计出现问题以后，尽可能的与我们或维修商联系，以便尽快的把问题解决。
1.3.3、安装之前必须认真阅读说明书，由于没有按照说明书操作造成的流量计损坏，维修费用自己承担。
二、产品用途及工作原理2.1、用途LUGB涡街流量计广泛用于石油、化工、电力、轻工等部门工业管道中测量液体或气体的流量。
由于传感器材料为1Cr18Ni9Ti，也可用于城市供水、供热、锅炉供水、医疗行业流体管道的流量测量。
防爆型涡街流量传感器，采用的是本安防爆技术。
电池供电的涡街流量计其防爆标志为“Ex iaⅡBT4”，适合不高于Ⅱ类B级的0区、1区、2区含有T1~T4组的危险场所使用；靠安全栅供电的涡街流量计其防爆标志为“ExiaⅡBT5”，适于Ⅱ类B级的0区、1区、2区含有T1~T5组的危险场所使用。
2.2、工作原理图一：卡门涡街工作原理图LUGB涡街流量计是利用卡门涡街原理，用来测量蒸汽、气体及低粘度的液体的流量仪表。
当流体流过与被测介质流向垂直放置的旋涡发生体时，在其后方两侧交替地产生两列旋涡，称之为卡门涡街，如上图1所示。
E+H涡街流量计操作说明
1．电磁流量计PROMAG50 2. 80F调试说明3．溶解氧COM223/COM253 4．CPM223/CPM253 ORP5.超声波测量仪FMU 23X6.压力变送器PMP717.在线测量浊度仪CUE21 8．在线COD测量仪9.雷达FMR245 10.继电器（模数转换）RTA42111.72F调试说明12.重锤料位计FMM5013.DTT31质量流量计PROMAG50 电磁流量计一、参数设置10W调试说明1.仪表上电稳定后，按“E”键进入菜单组，出现“Group Select”Measuring Values2.按“+”或“-”,找到“Unit V olume Flow”，可用“+/-”键和“E”键确认体积流量单位，输入10，最后按“E”键确认；3.显示“Unit Volume Flow”，可用“+/-”键和“E”键确认质量流量单位；“m³/h”8.“Unit Totalizer”, 可用“+/-”键和“E”键确认累计值单位；“M³”10.“+”“-”同时按返回，再按“+”或“-”找到“Current Output ”按“E”，选择输出“4—20mA Hart Namur”,再按“E”，用“+、-”输入20mA对应的值，按“E”确认；11.按“E”到“Failsafe Mode”,按“+”或“-”，选择“Max current value”，及报警时输出最大电流值；12.同时按“+”“-”返回到“Current Output 1”，再按“+”或“-”找到“ProcessParameter”，按“E”，将“On-value low flow cut off”设置小流量切除值，一般的设置范围为20mA对应值的1%到5%；80F调试说明4.仪表上电稳定后，按“E”键进入菜单组，出现“Group Select”Measuring Values5.按“+”键两次出现“Quick Setup”，按“E”键进入，出现“Setup Commission”；No6.按“+”或“-”，输入80，最后按“E”键确认；7.重新出现Setup Commission”，按“+”键改为“Yes”，按“E”键确认；No8.显示“Language”选择语言为英语，按“E”键确认，如需选其它语言先用“+”“-”键选择再用“E”键确认；9.显示“Pre-setting”,按“E”键确认；“Act-setting”10.显示“Unit Mass Flow”，可用“+/-”键和“E”键确认质量流量单位；“Kg/h”8.“Unit Totalizer”, 可用“+/-”键和“E”键确认累计值单位；“Kg”9.“Configuration other Unit?”，可用“+/-”键和E键，选择“No”;10.“+”“-”同时按返回到“Quick Setup”菜单，再按“+”或“-”找到“Current Output 1”按“E”，选择输出“4—20mA Hart Namur”,再按“E”，用“+、-”输入20mA对应的值，按“E”确认；11.按“E”到“Failsafe Mode”,按“+”或“-”，选择“Max current value”，及报警时输出最大电流值；12.按“E”返回到“Current Output 1”，再按“+”或“-”找到“ProcessParameter”，按“E”，将“Assign cutoff”选为“Mass flow”,按“E”键，在“On-value low flow cut off”设置小流量切除值，一般的设置范围为20mA对应值的1%到5%；Liquisys COM223/COM253溶解氧调试方法一、调试:(1) 操作说明 :下面对各个操作键进行说明：CAL键：标定，激活标定模式，标定菜单显示。
涡街流量计选型使用手册
目录1、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 22、测量原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 23、技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 34、选型指南⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 45、安装方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯116、信号线配置与连接⋯⋯⋯⋯⋯⋯157、调试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯168、故障举例与排除⋯⋯⋯⋯⋯⋯⋯219、智能流量积算仪⋯⋯⋯⋯⋯⋯⋯2110、无线远程流量监测系统⋯⋯⋯.2211、后备电源⋯⋯⋯⋯⋯⋯⋯⋯⋯.2212、壁挂式仪表箱⋯⋯⋯⋯⋯⋯⋯.2313 、型号编制说明⋯⋯⋯⋯⋯⋯⋯.241. 概述涡街流量计（也称旋涡流量计）是用途极其广泛的一种流量计量仪表，几乎可以用在所有气体、液体和蒸汽的流量计量、测量和控制。
应力式涡街流量计是速度式流量计的一种，它以卡门涡街理论为基础，采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频率，从而测量出流体的流量。
涡街流量计广泛应用于石油、化工、轻工、动力供热等行业。
涡街流量计具有以下特点：测量精度高，量程宽；测量介质广泛，可测量液体、气体和蒸汽；工作温度高，介质温度可达350℃；无运动部件，无磨损，可靠性高；表体采用不锈钢材料，美观、耐腐蚀。
图一2. 测量原理当管道中流体介质通过旋涡发生体（三角柱）时，由于局部流速加速而产生旋涡现象（如图一），此旋涡分成两列交替地出现，这种旋涡列被称为卡门涡街。
卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关，而与介质的温度、压力等特性参数无关。
可用下式表示：f=StV/d式中：f —卡门涡街的释放频率St —斯特罗哈尔数V —介质流速d —三角柱的宽度斯特罗哈尔数是涡街流量计的重要参数，它只与介质的雷诺数Re 有关。
只要管道内介质的雷诺数保持在2×104至7×106范围内，斯特罗哈尔数St 便保持为一个常数，这样，便可通过测量旋涡频率信号检测出流体介质的流速，再通过介质的流速计算出介质的流量。
3. 技术参数1）公称通径：DN15～DN500；适用范围：气体：空气、二氧化碳、氧气、氮气、煤气、天燃气、沼气和其他各种化学气体等，液体：水、高温水、油、食品液、化学液等，蒸汽：饱和蒸汽、过热蒸汽；可测介质温度：防爆介质：–40℃～100℃，公称压力：低温介质：–40℃～100℃，中温介质：–40℃～280℃，高温介质：–40℃～350℃；低压：≤1.6MPa 、≤2.5MPa ，中压：≤4MPa 、≤6.3MPa ，精度等级：高压：≤10MPa 、≤16MPa 、≤25MPa 、≤42MPa；测量液体：1 级（0.5 级可协议订货），测量气体：1.5 级（1 级可协议订货），测量蒸汽：1.5 级（1 级可协议订货）；流速范围：液体：0.3 ～8m/s ，气体：3～65m/s,测量范围：蒸汽：3～70m/s ；见表一、表二、表三；输出信号：电压脉冲：低电平≤1V，高电平≥6V供电电源：标准电流：4～20mA，电压脉冲输出：+12VDC /+24VDC4～20mA标准电流输出: +24VDC环境温度：现场液晶显示：3.6V 1 号1 节锂电池供电，使用寿命大于2 年；–30℃ ～+5 5℃相对湿度：5% ～90%表体材料：304、1Cr18Ni9Ti ，其他材质可协议供货；防护等级：IP65 、IP67 ；防爆等级：Exia Ⅱ CT4 ；防爆合格证号：CE062108 ，CE062124 ；4. 选型指南4.1 确定传感器的结构A、连接方式：法兰卡装式（表体不带法兰）或法兰连接式（表体本身带法兰）。
涡街流量计-的选型
涡街流量计？的选型流量仪表是过程自动化仪表与装置中的大类仪表之一，它被广泛适用于冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是进展工农业生产，节省能源，改进产品质量，提高经济效益和管理水平的紧要工具在国民经济中占有紧要的地位。
在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化掌控系统的检测仪表和测量物料数量的总量表。
没有一种十全十美的流量计，各类仪表都有各自的特点，选型的目的就是在浩繁的品种中扬长避短选择自身合适的流量计仪表。
流量仪表（流量计）的选型对仪表能否成功使用往往起着很紧要的作用，由于被测对象的多而杂情形以及仪表品种繁多、性能指标各使得仪表的选型感到困难。
（一）涡街流量计的一般选型：可以从五个方面进行考虑，这五个方面为流量计仪表性能方面、流体特性方面、安装条件方面、环境条件方面和经济因素方面。
五个方面的认真因素如下：1、仪表性能方面：精准度、重复性、线性度、范围度、流量范围、信号输出特性、响应时间、压力损失等；2、流体特性方面：温度、压力、密度、粘度、化学腐蚀、磨蚀性、结垢、混相、相变、电导率、声速、导热系数、比热容，等熵指数；3、安装条件方面：管道布置方向，流动方向，检测件上下游侧直管段长度、管道口径，维护和修理空间、电源、接地、辅佑襄助设备（过滤器、消气器）、安装、等；4、环境条件方面：环境温度、湿度、电磁干扰、安全性、防爆、管道振动等；5、经济因素方面：仪表购置费、安装费、运行费、校验费、维护和修理费、仪表使用寿命、备品备件等。
（二）涡轮番量计选型步骤如下：1、依据流体种类及五个方面考虑因素初选可用仪表类型（要有几种类型以便进行选择）；2、对初选类型进行资料及价格信息的收集，为深入的分析比较准备条件；3、采纳淘汰法渐渐集中到1～2种类型，对五个方面因素要反复比较分析终确定预选目标。
标签:流量计。
涡街流量计的使用说明及选型
涡街流量计的使用说明及选型1、涡街流量计与孔板流量计目前的技术水平涡街流量主的基本结构由涡街发生体、检测元件、信号处理放大电路组成，目前对于涡街发生体的研究已达到相当完善的程度，以三角型发生体为最佳型体，检测元件有热敏电阻、应变片、压电晶体、差动电容、超声波等。
信号处理部分有许多已微机化。
涡街流量计具有安装方便（可直接在管道上安装）、体积小、互换性强、长期运行精度高，可适用于大多数液体、气体和蒸气测量。
目前世界市场的涡街流量计的销售额每年递增30%左右。
目前,孔板流量计的技术发展水平仍以确定的经验公式为基础，1980年国际标准化组织将R541与R781两个标准合并成标准ISO5167（1980）。
孔板节流装置由于结构简单，造价低、可靠等优点，它几乎适用于所有介质测量，而与之配套的差压变送器发展迅速，使其本身具有的不足得以弥补。
2、涡街流量计与孔板流量计综合性能评价孔板流量计（简称孔板）由节流件取压装置和差压变送器组成，导压管对于易冻的场所需要有伴热措施，一个流量测量回路静密封点为20个左右，使用中存在如下问题：易冻、易堵、易漏、伴热容易造成差压变送器器件老化、某些场合导压管需加隔离液，由于伴热或工艺操作不稳，正、负导压管隔离液液线常常不等，产生液柱差，使流量指示不准。
以上都会使流量系数发生变化，测量精度降低,管缩短导压管把差压变送器直接安装在管道上，但仍有流动的死区。
涡街流量计（简称涡街）只有3个静密封点，不易泄漏，没有流动的死区，不需伴热保温，不受流体重度、温度、压力、和粘度等影响，流量系数长期不变。
但涡街在有振动场合使用时，会使流量测量不准。
目前，市场上已推出抗振型的涡街，来克服振动对流量测量不准的影响。
（1）初步投资一台进口涡街大约2万元人民币（DN15-DN50），而一台节流装置包括差压变送器、孔板及法兰、导压管、阀门、保温箱或保护箱也需1.5万元人民币，从长远观点看、采用涡街仍然是合算的。
涡街流量计说明书
安装使用说明书
LUGB/E型
第一部分：概述-------------------------------------------------------------------------1
一．产品的种类及应用范围----------------------------------------------------------1
六．普通液晶显示表头操作说明（V02P）-------------------------------------------13
七．一体化液晶显示表头操作说明（V03Z）----------------------------------------16
八．AMPKP09A01放大板波段开关调整参照表------------------------------------19
（二）确定流量范围和仪表口径的基本步骤------------------------------------3
（三）选型举例------------------------------------------------------------------------5
二．仪表的安装设计---------------------------------------------------------------------6
Δp:压力损失（Pa）Cd：压力损失系数
表(二)参比条件下涡街流量传感器工况流量范围
仪表口径
(mm)
液体
气体
测量范围
(m3/h)
输出频率范围
(Hz)
测量范围
(m3/h)Biblioteka 输出频率范围(Hz)
25
涡街流量计使用说明书
广州汉川仪器仪表有限公司
智能涡街流量计概述
一、用途与特点： HCGB 系列智能一体化涡街流量计是一种采用采用国际上最新数字集成技术和
根据国内工业自动控制的实际需求而研制开发的新一代高品质智能化仪表。压电晶 体作为检测元件的新型应力检测式智能涡街流量计。该仪表具有量程比宽、精度高、 压力损失小、介质通用性好、有与流量成比例的脉冲、电流信号、RS-485 通讯输 出、便于和计算机联用等优点。由于流量计采用检测探头与旋涡发生体分开安装， 而且耐高温的压电晶片不与介质接触，所以仪表具有结构简单、通用性好和稳定性 高的特点，分别为有源、无源二种，无源式不需外供电内置 3.6V 电池,电池使用寿 命三年以上。现场液晶表头显示,实时温度、实时压力、瞬时流量、流量累计,有温 度、压力补偿功能，在测量气体、蒸汽时，根据实测温度、压力进行查表方式保偿， 保证流量不受温度、压力变化，引起汽体密度的变化而影响流量计准确性。普通涡 街流量计按 1:5 程比出厂时,在 20%以下，80%以上量程段时，没法保证流量精度， 因非智能型没法通过内部程序,进行流量信号多点线性化补偿，智能型流量计通过 多点线性化补偿，保证流量计在每点量程段流量精度。智能型流量计量程比 1:15， 比普通涡街流量计高出 3 倍量程比。智能型流量计有温度、压力故障自诊断自动补 偿功能，断电记录时钟、日期功，通过按键可切换显示工况标况流量,采用双传感 器,有较强振动功能。 HCGB 系列涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量。 HCGB 系列一体化涡街流量计可以与本厂生产的 SXL 通用流量显示积算仪配套使用。也 可以与计算机配套组成高精度的质量流量或热量流量的检测计量系统。
1 ……………………………………………液体 2 ……………………………………………气体 3 ……………………………………………蒸汽
涡街流量计说明书
涡街流量计说明书HLUGB系列涡街流量计使⽤说明书开封横河流量仪表有限公司2010年-A版⽬录⼀. 概述- - - - - - - - - - - - - - - - - - - - - - (1) ⼆．⼯作原理 - - - - - - - - - - - - - - - - - - - (2)三. 产品特点 - - - - - - - - - - - - - - - - - - - (3)四. 技术参数 - - - - - - - - - - - - - - - - - - - (4)五. ⼯况流量范围- - - - - - - - - - - - - - - - - -(5)六. 安装结构图- - - - - - - - - - - - - - - - - - (6)七. 安装及接线 - - - - - - - - - - - - - - - - - - (7)⼋. 流量计参数整定 - - - - - - - - - - - - - - - - (8)九. 流量计信号检测、调整和校验⽅法 - - - - - - - - - (9)⼗. 维护及故障排除 - - - - - - - - - - - - - - - - (10) ⼗⼀. 订货须知 - - - - - - - - - - - - - - - - - - - (11)⼀概述HLUGB系列涡街流量计是⼀种采⽤压电晶体作为检测元件，输出与流量成正⽐的标准信号的流量仪表。
该仪表可以直接与HLUGB－Ⅲ型仪表系统配套，也可以与计算机及集散系统配套使⽤，对不同介质的流量参数进⾏测量。
该仪表根据流体涡街的检测原理，其检测涡街的压电晶体不与介质接触，仪表具有结构简单、通⽤性好和稳定性⾼的特点.HLUGB系列涡街流量计可⽤于各种⽓体、液体和蒸汽的流量检测及计量。
HLUGB系列涡街流量计可以与本公司⽣产的智能流量积算仪配套使⽤,也可以和其它仪表⼚商⽣产的智能仪表配套使⽤,具有通⽤性强的特点。
