电能质量控制考核试卷

电能质量控制考核试卷
10.提高供电电压的稳定性可以有效地改善电能质量。()
五、主观题(本题共4小题,每题10分,共40分)
1.请简述电能质量的概念及其重要性,并列举三种影响电能质量的主要因素。
2.描述有源滤波器和无源滤波器在结构和功能上的主要区别,并说明它们各自适用的场合。
3.电能质量控制的主要目标有哪些?请分别从提高供电可靠性和改善电压质量两个方面进行阐述。
4.请结合实际案例,分析电压暂降对工业生产的影响,并提出相应的电能质量控制措施。
标准答案
一、单项选择题
1. D
2. A
3. A
4. D
5. D
6. B
7. A
8. C
9. A
10. C
11. A
12. A
13. A
14. D
15. C
16. C
17. C
18. D
19. D
20. D
二、多选题
1. ABC
A.工业负载变化较大
B.负载电流谐波含量较高
C.对电能质量要求较高的场合
D.成本较低的场合
12.以下哪些设备可能导致电力系统电压暂升?()
A.线路故障
B.变压器投入
C.负载突减
D.发电机过励磁
13.以下哪些现象属于电能质量问题?()
A.电压暂降
B.电流谐波
C.电压波动
D.线路损耗
14.以下哪些设备可以用作电能质量控制?()
A.线路故障
B.变压器投入
C.负载突减
D.发电机失磁
17.以下哪个参数与电能质量无关?()
A.电压波动
B.电流谐波含量
C.功率因数
D.频率
18.以下哪种现象不属于电能质量问题?()

电能质量分析与控制习题集及答案

电能质量分析与控制习题集及答案

《电能质量分析与控制》第一章电能质量概论习题1、什么是电能质量?电能质量的特征?2、从工程实用角度出发,解释电能质量概念?3、典型的短时间电压变动现象有、、。

4、长时间电压变动的概念5、波形畸变的概念6、波形畸变的类型有、、、、。

第二章电能质量的数学分析方法习题1、电能质量问题主要的分析方法有、、三种。

2、电力系统的非正弦量对称性有、、、。

3、时域、频域、基于数学变换?4、分析比较小波变换与傅里叶变换的性能及使用范围。

第三章传统电能质量分析与改善措施习题1、电压偏差的调整方式有、、三种。

2、电压偏差的调整手段有、、三种。

3、电压偏差的定义?4、论述电压偏差的原因及危害?5、电压三相不平衡可分为、。

6、电压三相不平衡的最主要因素是。

第四章电压波动与闪变习题1. 电压波动的定义。

2. 根据用电设备的工作特点和对电压特性的影响,波动性负荷的分类?3. 闪变定义。

4. 闪变的危害?第五章电压暂降与短时间中断习题1、电压暂降和中断的原因?2、产生电压暂降的最主要原因是。

3、电压暂降特征量检测方法有、、和。

第六章波形畸变与电力谐波)习题1、波形畸变的基本概念2、谐波的定义3、电力系统谐波源按非线性特性分为、、三大类。

按产生的谐波特性分、。

4、谐波的影响与危害?作业参考答案第一章电能质量概论1、电能质量这个概念实际上描述的是电力系统中在给定时间和地点上发生的各种电磁现象.特征:①电力系统的电能质量始终处在变化中②电力系统是一个整体,其电能质量状况相互影响。

③电能质量扰动具有潜在的危害性与广泛的传播性④有些情况下用户是保证电能质量的主体部分⑤对电力系统的电能质量指标进行综合评估非常困难。

⑥控制和管理电力系统电能质量是一项系统工程。

2、答:电压质量:给出实际电压与理想电压间的偏差,以反映供电部门向用户分配的电力是否合格。

电流质量:电流质量与电压质量密切相关。

为了提高电能的传输效率,除了要求用户吸取的电流是单一频率正弦波性外,还应尽量保持该电流波形与供电电压同向相位。

电能质量考试题及答案

电能质量考试题及答案

电能质量考试题及答案一、单选题(每题2分,共10分)1. 电能质量包括哪些方面?A. 电压质量、电流质量、频率质量B. 电压质量、电流质量、功率质量C. 电压质量、频率质量、功率质量D. 电流质量、频率质量、功率质量答案:C2. 电压暂降是指电压突然下降后在多长时间内恢复?A. 0.5个周期内B. 1个周期内C. 2个周期内D. 3个周期内答案:C3. 谐波污染会对电力系统产生什么影响?A. 增加线路损耗B. 降低设备寿命C. 增加设备噪音D. 以上都是答案:D4. 电能质量的测量中,以下哪项不是必须测量的参数?A. 电压B. 电流C. 功率因数D. 电阻答案:D5. 电能质量的改善措施中,以下哪项不是常用的技术?A. 无功补偿B. 谐波滤波C. 电压调节D. 电阻匹配答案:D二、多选题(每题3分,共15分)6. 电能质量的评估指标包括哪些?A. 电压偏差B. 频率偏差C. 电压波动D. 谐波含量答案:A、B、C、D7. 电压暂降可能由哪些因素引起?A. 雷击B. 线路故障C. 负荷突变D. 电网操作答案:A、B、C、D8. 电能质量的改善措施中,以下哪些是有效的?A. 动态电压恢复器B. 有源滤波器C. 无功补偿装置D. 谐波抑制器答案:A、B、C、D9. 以下哪些属于电能质量的监测设备?A. 电压监测仪B. 电流监测仪C. 功率质量分析仪D. 谐波分析仪答案:A、B、C、D10. 电能质量的改善对以下哪些方面有积极影响?A. 提高电能效率B. 减少设备故障C. 提升供电可靠性D. 降低运营成本答案:A、B、C、D三、判断题(每题1分,共10分)11. 电能质量的改善可以完全消除电压暂降现象。

()答案:×12. 谐波污染会导致电能表读数偏小。

()答案:√13. 电能质量的改善不需要考虑成本因素。

()答案:×14. 电能质量的监测应该覆盖整个电力系统的各个环节。

()答案:√15. 电能质量的改善措施中,无功补偿可以提高功率因数。

2020年国家电网电力公司招聘考试题库(附答案)

2020年国家电网电力公司招聘考试题库(附答案)

2020年国家电网电力公司招聘考试题库(附答案)1、判断题1)电流互感器二次侧不允许短路;电压互感器二次侧不允许开路。

(×)不允许短路2)运行中,电压互感器二次侧某一相熔断器熔断时,该相电压值为零。

(×)设定a相无输出,星形接法U ax=0,U bx=100/1.732v,U cb=100/1.732v,三角形接法u ab=0,u cb=100v,u ac=03)交直流回路可共用一条电缆,因为交直流回路都是独立系统。

(×)4)同一故障地点、同一运行方式下,三相短路电流一定大于单相短路电流。

(×)当故障点零序综合阻抗小于正序综合阻抗时,单相接地故障电流将大于三相短路故障电流。

5)电网运行的客观规律包括瞬时性、动态性、电网事故发生的突然性。

(×)电力系统的同时性;电力系统的整体性;电力系统的快速性;电力系统的连续性;电力系统的实时性;电力系统的随机性。

6)电压无功优化的主要目的是控制电压、降低网损。

(√)7)隔离开关操作的原则“先断后通”。

(×)“先通后断”8)三相四线制的对称电路,若中线断开,三相负载仍可正常工作。

(√)9)电力系统中有感性和容性两种无功设备。

(√)10)对于220kV电压等级的高压线路,意味着该线路的额定相电压为220kV。

(×)线电压11)发电机进相运行时,发出无功,吸收有功。

(×)吸收无功,发出有功。

12)电力系统备用容量只有量的规定性要求,在地域上和构成方面不作要求。

(×)地域上和构成方面13)交直流互联系统中,从直流变换为交流称为整流,从交流变换为直流称为逆变。

(×)14)“弱联系、长线路、重负荷和具有快速励磁调节”的系统更容易发生低频振荡。

(√)15)直流输电可以减少或避免大量过网潮流,按照送受两端运行方式变化而改变潮流。

特高压直流输电系统的潮流方向和大小均能方便地进行控制。

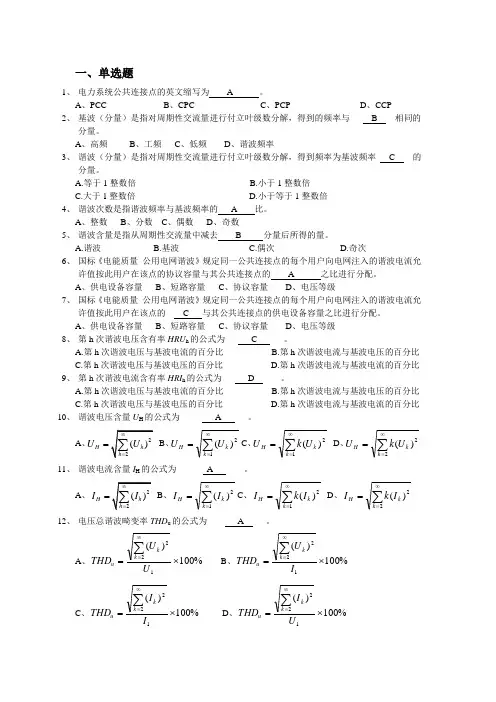

电能质量试题库

电能质量试题库

一、单选题1、 电力系统公共连接点的英文缩写为____A______。

A 、PCCB 、CPC C 、PCPD 、CCP2、 基波(分量)是指对周期性交流量进行付立叶级数分解,得到的频率与_____B____相同的分量。

A 、高频B 、工频C 、低频D 、谐波频率3、 谐波(分量)是指对周期性交流量进行付立叶级数分解,得到频率为基波频率___C____的分量。

A.等于1整数倍B.小于1整数倍C.大于1整数倍D.小于等于1整数倍4、 谐波次数是指谐波频率与基波频率的 A 比。

A 、整数B 、分数C 、偶数D 、奇数5、 谐波含量是指从周期性交流量中减去____B_____分量后所得的量。

A.谐波B.基波C.偶次D.奇次6、 国标《电能质量 公用电网谐波》规定同一公共连接点的每个用户向电网注入的谐波电流允许值按此用户在该点的协议容量与其公共连接点的____A______之比进行分配。

A 、供电设备容量B 、短路容量C 、协议容量D 、电压等级7、 国标《电能质量 公用电网谐波》规定同一公共连接点的每个用户向电网注入的谐波电流允许值按此用户在该点的____C___与其公共连接点的供电设备容量之比进行分配。

A 、供电设备容量B 、短路容量C 、协议容量D 、电压等级8、 第h 次谐波电压含有率HRU h 的公式为______C______。

A.第h 次谐波电压与基波电流的百分比B.第h 次谐波电流与基波电压的百分比C.第h 次谐波电压与基波电压的百分比D.第h 次谐波电流与基波电流的百分比9、 第h 次谐波电流含有率HRI h 的公式为______D______。

A.第h 次谐波电压与基波电流的百分比B.第h 次谐波电流与基波电压的百分比C.第h 次谐波电压与基波电压的百分比D.第h 次谐波电流与基波电流的百分比10、 谐波电压含量U H 的公式为________ A ______。

A、H U =B 、∑∞==12)(k k H U U C 、∑∞==12)(k k H U k U D 、∑∞==22)(k k H U k U11、 谐波电流含量I H 的公式为_______A_______。

本科电网考试题库及答案

本科电网考试题库及答案

本科电网考试题库及答案# 本科电网考试题库及答案一、选择题1. 电网的基本功能是什么?- A. 传输电能- B. 分配电能- C. 调节电能- D. 所有以上答案:D2. 什么是电力系统的稳定性?- A. 电力系统在受到干扰后能够自行恢复到正常运行状态的能力 - B. 电力系统在任何情况下都能保持正常运行- C. 电力系统在正常运行时不发生任何故障- D. 电力系统在受到干扰后需要人为干预才能恢复答案:A3. 电力系统中的负荷预测主要考虑哪些因素?- A. 季节变化- B. 天气变化- C. 经济活动- D. 所有以上答案:D1. 电力系统的电压等级通常分为高压、________、超高压和特高压。

答案:中压2. 电力系统中的________是指在电网中传输电能的设备和线路。

答案:输电系统3. 电网的频率标准在大多数国家是________Hz。

答案:50或60三、简答题1. 简述电力系统的基本组成。

答案:电力系统的基本组成包括发电、输电、变电、配电和用电五个部分。

发电是将其他形式的能量转换为电能的过程;输电是将电能通过高压线路远距离传输;变电是调整电压以适应不同电压等级的需要;配电是将电能分配到各个用电点;用电则是电能被最终用户使用。

2. 什么是电力系统的负荷平衡?为什么它很重要?答案:电力系统的负荷平衡是指在任何时刻,电力系统的发电量与用电量保持一致,即供需平衡。

它很重要,因为负荷不平衡可能导致电网频率和电压的波动,影响电网的稳定性和电能的质量,严重时甚至可能导致电网崩溃。

四、计算题1. 假设一个电网的总发电量为1000MW,总用电量为950MW,求电网的输电损耗率。

答案:输电损耗率 = (1000MW - 950MW) / 1000MW * 100% = 5%1. 论述智能电网与传统电网的主要区别及其优势。

答案:智能电网与传统电网的主要区别在于智能化程度。

智能电网利用先进的信息技术、自动化技术和通信技术,实现了电网的实时监控、优化控制和自适应管理。

2020年国家电网考试题库及答案

2020年国家电网考试题库及答案

范文2020年国家电网考试题库及答案1/ 91 2020 年国家电网考试题库及答案 1.感应电动机的额定功率(B)从电源吸收的总功率。

A.大于;B.小于;C.等于 2.电动机铭牌上的“温升”是指(A)允许温升。

A.定子绕组;B.定子铁芯;C.转子 3.电动机的连续额定工作方式,是指该电动机长时间带额定负载而其(C)不超过额定值。

A.定子温度;B.出、入口风温;C.温升 4.电动机从电源吸收无功功率,产生(C)。

A.机械能;B.热能;C.磁场 5.电动机定子旋转磁场的转速和转子转速的差数,叫做(A)。

A.转差;B.转差率;C.滑差 6.电动机外加电压的变化,对电动机的出力(A)。

A.影响小;B.影响大;C.无影响 7.电动机外加电压的变化,对电动机的转速(A)。

A.影响小;B.影响大;C.无影响 8.当外加电压降低时,电动机的电磁力矩降低,转差(B)。

A.降低;B.增大;C.无变化 9.直流电机的转换过程,是一个比较复杂的过程,换相不良的直接后果是(A)。

A. 产生火花;B.炭刷发热碎裂;C.炭刷跳动 10.交流电流表指示的电流值,表示的示交流电流的(A)。

A.有效值;B.最大值;C.平均值 11.当电力系统发生故障时,要求继电保护动作,将靠近故障设备的断路器跳开,用以缩小停电范围,这就是继电保护的(A)。

A.选择性;B.可靠性;C.灵敏性 12.目前广泛采用瓷或钢化玻璃制造绝缘子,是因为它们具有(B),能抵抗气温和晴雨等气候的变化。

A.热稳定性差;B.伸胀性小;C.击穿电压低于闪络电压3/ 92 13.蓄电池安培小时的效率,一般是(A)的。

A.小于 1;B.大于 1;C.等于 1 14. 为了比较蓄电池电解液的浓度均以(B)的密度为标准。

A.10℃;B.15℃;C.25℃ 15.由直接雷击或雷电感应而引起的过电压叫做(A)过电压。

A.大气;B.操作;C.谐振 16.电力系统在运行中,突然短路引起的过电压叫做(C)过电压。

发电厂变电所控制-- 本科 山大20年考试题库及答案

发电厂变电所控制-- 本科  山大20年考试题库及答案

发电厂变电所控制---本
一.问答题(170分)
1、灯光监视的断路器控制回路如图所示,M100(+)为闪光小母线,M708为事故音响小母线。

(1)试说明断路器手动及自动台、跳闸时灯光信号是如何发出的。

(2)进行手动合闸操作时,将控制开关SA从“跳闸后”位置切换至预备合闸”(PC)位置,试分析说明此时绿灯HG和红灯HR的状态(平光、闪光、不亮)。

(3)若发生事故断路器跳闸,事故音响信号怎样启动?
学生答案:
1.手动跳闸 SA至“跳闸后”位置时,触点10-11闭合,绿灯HG发平光。

自动跳闸 SA在“合闸后”位置,触点9-10闭合,此时若断路器自动跳闸,其常闭辅助触点接通,绿灯(HG)经SA的9-10触点接至闪光小母线M100(+),闪光。

手常开闸 SA在“合闸后”位置,触点13-16闭合,红灯(HR)发平光。

自常开闸 SA在“跳闸后”位置,触点14-15闭合,此时若自动装置使断路器自常开闸,红灯(HR)经触点14-15接至闪光小母线,发闪光。

2.断路器仍属跳闸状态,因此其辅助常闭触点闭合。

另外,控制开关SA处于预备合闸位,节点9-10接通。

因此,绿灯(HG)闪光,红灯不亮。

3.若断路器因事故跳闸,SA仍在合闸后位置,其触点1-3、19-17同时接通。

另外,因断路器跳闸,QF辅助常闭触点闭合,事故音响小母线M708接至负电源-700,事故音响回路启动,发出事故音响信号。

2、电压互感器二次侧b相接地的接线图如下图所示。

(1)试说明B相接地点设置在m点的理由,以及击穿保险器FA的作用。

山东电网试题及答案

山东电网试题及答案

山东电网试题及答案一、单选题(每题2分,共10题)1. 山东电网的电压等级主要分为哪几个级别?A. 220V、380VB. 10kV、35kVC. 110kV、220kVD. 500kV、1000kV答案:C2. 山东电网的调度中心位于哪个城市?A. 济南B. 青岛C. 烟台D. 潍坊答案:A3. 山东电网在2023年的总装机容量是多少?A. 10000万千瓦B. 20000万千瓦C. 30000万千瓦D. 40000万千瓦答案:B4. 山东电网采用的输电方式是?A. 直流输电B. 交流输电C. 混合输电D. 无线输电答案:C5. 山东电网的供电可靠性达到多少?A. 99.9%B. 99.99%C. 99.999%D. 99.9999%答案:B6. 山东电网的年平均停电时间是多少?A. 1小时B. 2小时C. 3小时D. 4小时答案:A7. 山东电网的智能调度系统采用了哪种技术?A. 人工智能B. 大数据分析C. 云计算D. 物联网答案:A8. 山东电网的年发电量是多少?A. 500亿千瓦时B. 1000亿千瓦时C. 1500亿千瓦时D. 2000亿千瓦时答案:C9. 山东电网的输电线路总长度是多少?A. 10000公里B. 20000公里C. 30000公里D. 40000公里答案:B10. 山东电网的新能源发电比例占总发电量的多少?A. 10%B. 20%C. 30%D. 40%答案:C二、多选题(每题3分,共5题)1. 山东电网的供电特点包括哪些?A. 稳定B. 高效C. 环保D. 经济答案:ABCD2. 山东电网在新能源发电方面主要采用哪些技术?A. 太阳能B. 风能C. 水能D. 生物质能答案:ABD3. 山东电网的智能调度系统具备哪些功能?A. 故障诊断B. 负荷预测C. 能源优化D. 自动化控制答案:ABCD4. 山东电网的输电线路主要采用哪些材料?A. 钢芯铝绞线B. 光纤复合架空地线C. 铜线D. 绝缘子答案:ABD5. 山东电网的节能减排措施包括哪些?A. 提高发电效率B. 优化电网结构C. 推广清洁能源D. 减少输电损失答案:ABCD三、判断题(每题1分,共5题)1. 山东电网的供电范围覆盖了整个山东省。

电网考试题及答案

电网考试题及答案

电网考试题及答案一、选择题1. 电力系统的三大要素是什么?A. 发电、输电、变电B. 发电、输电、配电C. 发电、变电、用电D. 输电、变电、用电答案:B2. 什么是电力系统的电压等级?A. 10kV、35kV、110kVB. 220V、380V、10kVC. 110kV、220kV、500kVD. 500kV、1000kV、2000kV答案:C二、判断题1. 电力系统的稳定性只包括静态稳定性。

()答案:错误。

电力系统的稳定性包括静态稳定性、暂态稳定性和动态稳定性。

2. 电力系统中的无功功率对电能的传输没有影响。

()答案:错误。

无功功率对电能的传输有重要影响,它影响电力系统的电压水平和传输效率。

三、简答题1. 简述电力系统的基本组成。

答案:电力系统由发电站、变电站、输电线路和配电网络组成。

发电站负责将一次能源转换为电能,变电站负责电压的升降以适应不同电压等级的输电和用电需求,输电线路负责将电能从发电站输送到各个地区,配电网络则负责将电能分配到最终用户。

2. 什么是电力系统的频率偏差,它对电力系统有什么影响?答案:电力系统的频率偏差是指实际运行频率与额定频率之间的差值。

频率偏差会影响电力系统的稳定性和电能质量,过大的频率偏差可能导致设备损坏或系统崩溃。

四、计算题1. 假设一个电力系统在额定条件下的功率为100MW,电压为20kV,求系统的电流是多少?答案:根据功率公式 P = VI,其中P是功率,V是电压,I是电流。

可以计算电流 I = P / V = 100MW / 20kV = 5000A。

五、案例分析题1. 某地区电网遭受雷击,导致部分输电线路损坏,分析可能的原因及应对措施。

答案:雷击可能导致输电线路损坏的原因包括直击雷、感应雷等。

应对措施包括加强线路的防雷设计,如安装避雷针、使用防雷接地系统,以及在雷击发生后迅速进行线路检查和修复,确保电网的稳定运行。

请注意,以上内容仅为示例,实际电网考试的题目和答案可能会有所不同,考生应根据具体的考试大纲和教材进行复习。

控制系统原理及应用-- 本科 山大20年考试题库及答案

控制系统原理及应用-- 本科 山大20年考试题库及答案

控制系统原理及应用-- 本科山大20年考试题库及答案介绍控制系统原理是电子信息类专业中的一门核心课程,用于控制技术的基础理论和实践应用。

本文将介绍山东大学过去20年的期末考试题库及答案,帮助学生更好地备考和研究。

考试题库1. 什么是控制系统?其基本组成部分有哪些?2. 控制系统的分类及其特点是什么?3. 请简要介绍PID控制器的基本原理和常规构造。

4. 什么是校正器?介绍常见的三种反馈控制系统。

5. 简要介绍单闭环反馈控制系统和双闭环反馈控制系统的区别。

6. 简述数字控制系统的特点和组成部分。

7. 请回答“反向开环控制和正向开环控制”的关键差异是什么?8. 简述台车定位控制系统的基本原理和优越性。

9. 请简单介绍伺服系统的特征和常见应用场景。

10. 简要介绍基于直流电机伺服控制系统的原理和构成部分。

1. 控制系统是一种控制、管理和指导工程、生产自动化生产过程的技术。

主要基本部分包括控制对象、控制器和执行机构等。

2. 根据系统的结构、控制装置和作用传递,可以将控制系统分类为开环控制系统和闭环控制系统以及复杂控制系统等。

3. PID控制器指的是比例、积分、微分控制器,主要用于调节所控制对象的状态变量,从而达到控制的目的。

它包括比例环节,积分环节和微分环节。

4. 校正器是一种反馈控制系统,在传感器和执行机构之间引入了控制机构。

目前常用的三种反馈控制系统类别为比例-积分控制、比例-积分-微分控制和模型参考控制。

5. 单闭环反馈控制系统由传感器、调节器和执行机构3个部分构成,而双闭环反馈控制系统基于单闭环系统增加了一个控制环,利用反馈环作为主闭环和调节环作为从闭环构建了系统。

6. 数字控制系统是一种基于数字计算机的控制系统,包括控制器、驱动器和执行器等组成部分。

7. 正向开环控制通常用于简单的机械结构,而反向开环控制则通常用于更复杂的控制系统。

8. 台车定位控制系统是一个机械控制系统,利用传感器和执行器驱动物体到达指定位置。

电网电能质量控制-- 本科 山大20年考试题库及答案

电网电能质量控制-- 本科  山大20年考试题库及答案

电网电能质量控制--本-.综合题(70分)1、简述电压波动的含义、引起电压波动的原因。

学生答案:电压均方根值一系列相对快速变动或连续改变的现象,其变化周期大于工频周期(20ms)。

电压波动是指电网电压有效值(方均根值)的快速变动。

电压波动值以用户公共供电点在时间上相邻的最大与最小电压方均根值之差对电网额定电压的百分值来表示;电压波动的频率用单位时间内电压波动(变动)的次数来表示。

原因:(1)用电设备具有冲击负荷或波动负荷,如电弧炉、炼钢炉、轧钢机、电焊机、轨道交通、电气化铁路、以及短路试验负荷等。

(2)系统发生短路故障,引起电网波动和闪变。

(3)系统设备自动投切时产生操作波的影响,如备用电源自动投切、自动重合闸动作等。

(4)系统遭受雷击引起的电网电压波动等。

2.电压波动与闪变存在的影响电压闪变主要是表征人眼对灯闪主观感觉的参数。

它一般是由开关动作或与系统的短路容量相比出现足够大的负荷变动引起的。

2、统一电能质量调节器的功能?学生答案:且会产生衰减,如果配上放大器(运放、晶体管),利用放大、反馈等手段,可以取得比较理想的幅频响应,并且可抵消3、什么是电力系统频率的一次调整和二次调整?学生答案:电力系统的负荷时刻都在变化,对系统实际负荷变化曲线的分析表明,系统负荷可以看做三种具有不同变化规律的变动负荷所组成:第一种是变化幅度很小,变化周期相对较短,一般是几秒就会变化的;第二种是变化幅度较大,变化周期较长,一般是几分钟;第三种是变化缓慢的持续变动负荷,引起负荷变化的原因主要是工厂的作息制度,人民的生活规律,气象条件的变化等。

第一种变化负荷引起的频率偏移将由发电机组的调速器进行调整,这种调整通常称为频率的一次调整。

第二种变化负荷引起的频率变动仅靠调速器的作用往往不能将频率偏移限制在容许的范围之内,这是必须要有调频器参与频率调整,这种调整通常称为频率的二次调整。

当电力系统中负荷突然变大,那么频率将会相应降低,根据情况就会有一次二次调整。

本科电网考试题库及答案

本科电网考试题库及答案

本科电网考试题库及答案一、单项选择题1. 电力系统的运行电压有几种状态?A. 2种B. 3种C. 4种D. 5种答案:B2. 电力系统发生短路时,短路电流的最大值出现在短路后多少时间内?A. 0.01秒B. 0.05秒C. 0.1秒D. 0.5秒答案:C3. 电力系统中,同步发电机的功角特性曲线是:A. 直线B. 抛物线C. 双曲线D. 正弦曲线答案:D4. 电力系统中,变压器的效率最高时,其负载率约为:A. 10%B. 30%C. 50%D. 70%答案:C5. 电力系统中,输电线路的电抗与线路长度的关系是:A. 成正比B. 成反比C. 无关D. 非线性关系答案:A二、多项选择题6. 电力系统的基本要求包括哪些?A. 供电可靠性B. 供电经济性C. 供电安全性D. 供电灵活性答案:ABCD7. 电力系统中,哪些因素会影响输电线路的稳定性?A. 输电线路长度B. 输电线路的电阻C. 输电线路的电抗D. 系统运行方式答案:ABCD8. 电力系统中,哪些设备属于一次设备?A. 变压器B. 断路器C. 隔离开关D. 继电保护装置答案:ABC9. 电力系统中,哪些因素会影响电力系统的稳定性?A. 发电机的调速特性B. 系统的短路容量C. 系统的负荷特性D. 系统的运行方式答案:ABCD10. 电力系统中,哪些因素会影响电力系统的经济性?A. 发电成本B. 输电损耗C. 供电可靠性D. 供电安全性答案:AB三、判断题11. 电力系统的稳定性包括静态稳定性和动态稳定性。

(对/错)答案:对12. 电力系统中,短路电流的大小与短路点到电源的距离无关。

(对/错)答案:错13. 电力系统中,变压器的效率与负载率无关。

(对/错)答案:错14. 电力系统中,输电线路的电抗与线路长度成正比。

(对/错)答案:对15. 电力系统中,同步发电机的功角特性曲线是正弦曲线。

(对/错)答案:对四、简答题16. 简述电力系统的基本组成。

(C卷)山东大学网络教育发电厂变电所控制课程试卷及参考答案

(C卷)山东大学网络教育发电厂变电所控制课程试卷及参考答案

二、音响监视的单灯制断路器控制回路如下图所示,试简述其断路器位置状态的判断方法。

一、简述电流互感器常见的接线方式及适用场合。

1.单相接线方式只在一相中接入电流互感器,反映被测相电流。

适用于测量三相对称负载的一相电流、变压器的中性点零序电流。

2.三相星形接线方式在三相电路中各接入一只电流互感器,二次绕组按星形连接,可用于负荷平衡和不平衡的电路中测量三相电流、有功功率、无功功率、电能等。

3.两相星形(不完全星形)接线又称V形接线。

两个电流互感器分别接在A相和C相。

这种接线方式广泛应用于中性点不直接接地系统中的测量和保护回路,可测量三相电流、有功功率、无功功率、电能等,能反应相间故障电流,不能完全反应接地故障。

4.零序接线三个同型号的电流互感器并联接入仪表或继电器,流入仪表的电流等于三相电流之和,它反映的是零序电流之和,因此专用于零序保护。

单灯制控制回路,需由灯光(平光或闪光)及控制开关SA手柄的位置来共同确定断路器QF的位置状态。

断路器位置状态的判断方法为:1)手动合闸。

SA在“合闸后”位,其触点20-17通,2-4通,合闸位置继电器KCC的常开触点闭合,灯发平光,则表明QF手动合闸;2)自动跳闸。

SA在“合闸后”位,其触点13-14通;如有事故发生,则保护使QF自动跳闸,合闸位置继电器KCC的常开触点断开,跳闸位置继电器的KCT常开触点闭合,信号灯发闪光,表明QF自动跳闸;3)手动跳闸。

SA在“跳闸后”位,其触点1-3通,14-15通,经KCT常开触点,信号灯发平光,表明QF手动跳闸;4)自动合闸。

SA在“跳闸后”位,其触点18-19、1-3通,若自动装置动作,K1触点闭合,断路器合闸,则合闸位置继电器KCC的常开触点闭合,信号灯发闪光,表明QF自动合闸。

第 1 页共 4 页三、MK-9T型隔离开关位置指示器的接线图和位置模拟图如下图所示,试简述其工作原理。

每个隔离开关都有一对常开、常闭触点和一对位置线圈,以QS1为例来说明位置指示器的动作原理。

电网考试本科试题及答案

电网考试本科试题及答案

电网考试本科试题及答案一、单项选择题(每题2分,共20分)1. 电力系统的基本功能是将自然界的一次能源通过发电动力装置转换成电能并供给用户,这个转换过程包括能量的()。

A. 转换B. 传递C. 转换和传递D. 转换或传递答案:C2. 在电力系统中,输电线路的电抗与电阻的比值称为()。

A. 电纳B. 电导C. 电抗比D. 功率因数答案:C3. 电网的无功电源主要包括同步发电机、并联电容器和()。

A. 并联电抗器B. 串联电容器C. 静止无功补偿器D. 串联电抗器答案:C4. 电力系统发生短路故障时,短路电流的最大瞬时值出现在短路后A. 第一个半周期B. 第二个半周期C. 第三个半周期D. 第四个半周期答案:B5. 电力系统静态稳定性是指电力系统受到小扰动后,不经过任何自动调节和手动干预,能够自行()的能力。

A. 恢复到初始状态B. 进入新的稳定状态C. 减小扰动影响D. 维持当前状态答案:A6. 在电力系统中,提高输电电压可以减少输电线路的()。

A. 电阻B. 电抗C. 损耗D. 容量答案:C7. 电网中的谐波主要来源于()。

A. 发电机B. 变压器C. 电力电子设备D. 输电线路8. 电力系统中,用于提高电压质量的设备是()。

A. 断路器B. 隔离开关C. 电容器D. 电抗器答案:C9. 在电力系统中,频率的自动调整通常是由()来完成的。

A. 发电机的调速器B. 负荷的自动增减C. 电网的自动重构D. 电力系统的调度中心答案:A10. 电力系统中,输电线路的自然功率与线路的电阻和电抗的关系是()。

A. 与电阻成正比B. 与电抗成正比C. 与电阻成反比D. 与电阻和电抗无关答案:B二、多项选择题(每题3分,共15分)11. 电力系统过电压的类型包括()。

A. 外部过电压B. 内部过电压C. 操作过电压D. 谐振过电压答案:A, B, C, D12. 电力系统中,电力变压器的主要功能包括()。

A. 变换电压B. 传输电能C. 限制短路电流D. 提供无功功率答案:A, B13. 电网的负荷预测对于电网的()具有重要意义。

(C卷)山东大学发电厂变电所控制课程试题(卷)含答案解析(A4版)

(C卷)山东大学发电厂变电所控制课程试题(卷)含答案解析(A4版)

大学发电厂变电所控制课程试卷(C)一、简述电流互感器常见的接线方式及适用场合。

1.单相接线方式只在一相中接入电流互感器,反映被测相电流。

适用于测量三相对称负载的一相电流、变压器的中性点零序电流。

2.三相星形接线方式在三相电路中各接入一只电流互感器,二次绕组按星形连接,可用于负荷平衡和不平衡的电路中测量三相电流、有功功率、无功功率、电能等。

3.两相星形(不完全星形)接线又称V形接线。

两个电流互感器分别接在A相和C相。

这种接线方式广泛应用于中性点不直接接地系统中的测量和保护回路,可测量三相电流、有功功率、无功功率、电能等,能反应相间故障电流,不能完全反应接地故障。

4.零序接线三个同型号的电流互感器并联接入仪表或继电器,流入仪表的电流等于三相电流之和,它反映的是零序电流之和,因此专用于零序保护。

二、音响监视的单灯制断路器控制回路如下图所示,试简述其断路器位置状态的判断方法。

单灯制控制回路,需由灯光(平光或闪光)及控制开关SA手柄的位置来共同确定断路器QF的位置状态。

断路器位置状态的判断方法为:1)手动合闸。

SA在“合闸后”位,其触点20-17通,2-4通,合闸位置继电器KCC的常开触点闭合,灯发平光,则表明QF手动合闸;2)自动跳闸。

SA在“合闸后”位,其触点13-14通;如有事故发生,则保护使QF自动跳闸,合闸位置继电器KCC的常开触点断开,跳闸位置继电器的KCT常开触点闭合,信号灯发闪光,表明QF自动跳闸;3)手动跳闸。

SA在“跳闸后”位,其触点1-3通,14-15通,经KCT常开触点,信号灯发平光,表明QF手动跳闸;4)自动合闸。

SA在“跳闸后”位,其触点18-19、1-3通,若自动装置动作,K1触点闭合,断路器合闸,则合闸位置继电器KCC的常开触点闭合,信号灯发闪光,表明QF 自动合闸。

三、MK-9T型隔离开关位置指示器的接线图和位置模拟图如下图所示,试简述其工作原理。

每个隔离开关都有一对常开、常闭触点和一对位置线圈,以QS1为例来说明位置指示器的动作原理。

国网电工类2020年真题本科(一批)题库(165道)

国网电工类2020年真题本科(一批)题库(165道)

国网电工类2020年真题本科(一批)1、[单选题]下列选项中,符合工作着装要求的是()。

(每题 0.5 分)——[单选题]A 出自名牌,雍容华贵B 规范得体,便于工作C 追逐时尚,符合潮流D 突出个性,色彩艳丽正确答案:B2、[单选题]采用“大云物智移”等先进成熟技术和“()”的全新架构重构大电网调度控制技术支撑新体系,建设具有“共享、智能、开放、安全”特征的调度控制系统,实现“全业务信息感知、全系统协同控制、全过程在线决策、全时空优化平衡、全方位负荷调度”的愿景,全面支撑大电网安全运行、清洁能源消纳和电力市场化运作。

(每题 0.5 分)——[单选题]A 物理统一、逻辑分布B 物理分布、逻辑统一C 物理分布、逻辑分布D 物理统一、逻辑统一正确答案:B3、[单选题]()具有运行方式灵活和反应快速等特点,在电力系统中可以发挥削峰填谷、调峰、调相、紧急事故备用和黑启动等多种功能。

(每题 0.5 分)——[单选题]A 抽水蓄能电站B 风电C 水电D 火电正确答案:A4、[单选题]国家电网有限公司“三型两网、世界一流”战略目标中,“世界一流”是指()。

(每题 0.5 分)——[单选题]A 世界一流能源互联网企业B 世界一流输电网企业C 世界一流配电网企业D 世界一流企业正确答案:A5、[单选题]当代中国共产党人和中国人民应该而且一定能够担负起新的(),在()中进行(),在历史进步中实现()。

(每题 0.5 分)——[单选题]A 文化使命;实践创造;文化创造;文化进步B 历史使命;实践创造;文化创造;文化进步C 文化使命;文化创造;实践创造;文化进步D 历史使命;实践创造;文化创造;文明进步正确答案:A6、[单选题]分布式电源相对大电网来说是一个(),因此目前的国际规范和标准对分布式电源大多采取限制、隔离的方式来处理,以期减少其对大电网的冲击。

(每题 0.5 分)——[单选题]A 不可控电源B 可控电源C 独立电源D 集成电源正确答案:A7、[单选题]研究表明,终端消费相同热值的能源,电能创造的经济价值约是石油的()、煤炭的()。

国网本科考试题库及答案

国网本科考试题库及答案

国网本科考试题库及答案一、单项选择题(每题2分,共20分)1. 电力系统的基本功能是什么?A. 电能的生产B. 电能的传输和分配C. 电能的储存D. 电能的转换答案:B2. 交流电路中,电压与电流相位关系为同相时,电路的功率因数是多少?A. 0B. 0.5C. 1D. -1答案:C3. 以下哪种材料不适用于制造变压器的铁芯?A. 硅钢片B. 铜C. 铁氧体D. 软磁合金答案:B4. 电力系统中,短路故障通常分为哪两种类型?A. 单相短路和两相短路B. 两相短路和三相短路C. 单相短路和三相短路D. 两相短路和接地短路答案:C5. 电力系统中,无功功率的主要作用是什么?A. 照明B. 驱动电机C. 维持电压水平D. 传输电能答案:C6. 电力系统中,谐波是如何产生的?A. 由于电压波动B. 由于电流波动C. 由于非线性负载D. 由于系统过载答案:C7. 电力系统稳定性分析中,小扰动稳定性和大扰动稳定性的区别是什么?A. 小扰动稳定性分析系统在小的扰动后能否恢复到初始状态B. 大扰动稳定性分析系统在大的扰动后能否恢复到初始状态C. 小扰动稳定性分析系统在大的扰动后能否恢复到初始状态D. 大扰动稳定性分析系统在小的扰动后能否恢复到初始状态答案:A8. 电力系统中,什么是电力系统的静态稳定性?A. 系统在受到小扰动后,不依赖于控制装置自动恢复到初始状态的能力B. 系统在受到大扰动后,不依赖于控制装置自动恢复到初始状态的能力C. 系统在受到小扰动后,依赖于控制装置自动恢复到初始状态的能力D. 系统在受到大扰动后,依赖于控制装置自动恢复到初始状态的能力答案:A9. 电力系统中,什么是电力系统的动态稳定性?A. 系统在受到小扰动后,依赖于控制装置自动恢复到初始状态的能力B. 系统在受到大扰动后,依赖于控制装置自动恢复到初始状态的能力C. 系统在受到小扰动后,不依赖于控制装置自动恢复到初始状态的能力D. 系统在受到大扰动后,不依赖于控制装置自动恢复到初始状态的能力答案:B10. 电力系统中,什么是电力系统的暂态稳定性?A. 系统在受到小扰动后,不依赖于控制装置自动恢复到初始状态的能力B. 系统在受到大扰动后,不依赖于控制装置自动恢复到初始状态的能力C. 系统在受到小扰动后,依赖于控制装置自动恢复到初始状态的能力D. 系统在受到大扰动后,依赖于控制装置自动恢复到初始状态的能力答案:D二、多项选择题(每题3分,共15分)1. 电力系统中,以下哪些因素会影响电力系统的稳定性?A. 系统结构B. 负荷特性C. 发电机类型D. 气候条件答案:A, B, C, D2. 电力系统中,以下哪些设备可以用于无功功率的补偿?A. 同步发电机B. 并联电容器C. 并联电抗器D. 静止无功补偿器(SVC)答案:B, C, D3. 电力系统中,以下哪些因素会导致电力系统的电压降低?A. 负荷增加B. 发电机输出减少C. 输电线路电阻增加D. 无功功率过剩答案:A, B, C4. 电力系统中,以下哪些措施可以提高系统的稳定性?A. 增加发电机的励磁B. 减少负荷C. 增加输电线路的导线截面积D. 增加无功功率补偿装置答案:A, C, D5. 电力系统中,以下哪些因素会导致电力系统的谐波增加?A. 非线性负载B. 电压波动C. 系统过载D. 电力电子设备答案:A, D三、判断题。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电网电能质量控制--本
-.综合题(70分)
1、简述电压波动的含义、引起电压波动的原因。

学生答案:电压均方根值一系列相对快速变动或连续改变的现象,其变化周期大于工频周期(20ms)。

电压波动是指电网电压有效值(方均根值)的快速变动。

电压波动值以用户公共供电点在时间上相邻的最大与最小电压方均根值之差对电网额定电压的百分值来表示;电压波动的频率用单位时间内电压波动(变动)的次数来表示。

原因:(1)用电设备具有冲击负荷或波动负荷,如电弧炉、炼钢炉、轧钢机、电焊机、轨道交通、电气化铁路、以及短路试验负荷等。

(2)系统发生短路故障,引起电网波动和闪变。

(3)系统设备自动投切时产生操作波的影响,如备用电源自动投切、自动重合闸动作等。

(4)系统遭受雷击引起的电网电压波动等。

2.电压波动与闪变存在的影响电压闪变主要是表征人眼对灯闪主观感觉的参数。

它一般是由开关动作或与系统的短路容量相比出现足够大的负荷变动引起的。

2、统一电能质量调节器的功能?
3、什么是电力系统频率的一次调整和二次调整?
学生答案:电力系统的负荷时刻都在变化,对系统实际负荷变化曲线的分析表明,系统负荷可以看做三种具有不同变化规律的变动负荷所组成:第一种是变化幅度很小,变化周期相对较短,一般是几秒就会变化的;第二种是变化幅度较大,变化周期较长,一般是几分钟;第三种是变化缓慢的持续变动负荷,引起负荷变化的原因主要是工厂的作息制度,人民的生活规律,气象条件的变化等。

第一种变化负荷引起的频率偏移将由发电机组的调速器进行调整,这种调整通常称为频率的一次调整。

第二种变化负荷引起的频率变动仅靠调速器的作用往往不能将频率偏移限制在容许的范围之内,这是必须要有调频器参与频率调整,这种调整通常称为频率的二次调整。

当电力系统中负荷突然变大,那么频率将会相应降低,根据情况就会有一次二次调整。

4、电能质量的定义是什么?。

相关文档
最新文档
