力的图示作图题

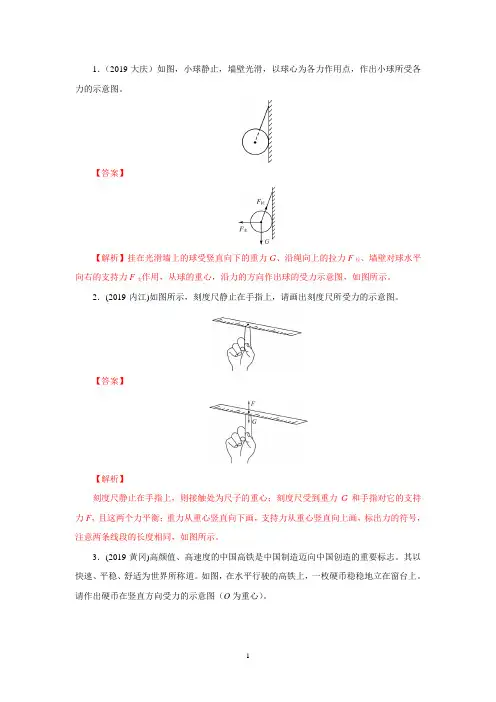

中考物理《画力的示意图练习题及答案》
1．（2019·大庆）如图，小球静止，墙壁光滑，以球心为各力作用点，作出小球所受各力的示意图。
【答案】【解析】挂在光滑墙上的球受竖直向下的重力G、沿绳向上的拉力F拉、墙壁对球水平向右的支持力F支作用，从球的重心，沿力的方向作出球的受力示意图，如图所示。
2．(2019·内江)如图所示，刻度尺静止在手指上，请画出刻度尺所受力的示意图。
【答案】【解析】刻度尺静止在手指上，则接触处为尺子的重心；刻度尺受到重力G和手指对它的支持力F，且这两个力平衡；重力从重心竖直向下画，支持力从重心竖直向上画，标出力的符号，注意两条线段的长度相同，如图所示。
3．(2019·黄冈)高颜值、高速度的中国高铁是中国制造迈向中国创造的重要标志。
其以快速、平稳、舒适为世界所称道。
如图，在水平行驶的高铁上，一枚硬币稳稳地立在窗台上。
请作出硬币在竖直方向受力的示意图（O为重心）。
【答案】FG【解析】硬币稳稳地立在窗台上，硬币在竖直方向受到重力G和支持力F的作用，由于硬币相对窗台静止，因此重力G和支持力F，二力是一对平衡力，大小相等、方向相反。
重力的方向是竖直向下的，支持力的方向是竖直向上的。
过硬币的重心，分别沿竖直向下和竖直向上的方向画一条带箭头的线段，并分别用G和F表示，注意两条线段长度要相等。
如图所示。
4．（2019·贵阳）如图所示是运动员百米赛跑时的情景，请画出他的右脚对地面的作用力的示意图，（O点是力的作用点）【答案】【解析】运动员的右脚在水平方向上受到摩擦力的作用，因为脚相对于地面有向后的运动趋势，故摩擦力方向与之相反，是向前的，因为力的作用是相互的，所以地面受到右脚的摩擦力向后；右脚对地面有向下的压力，作用点在地面上，方向垂直于地面向下，如图所示。
5（2019·衡阳）如图所示，小球被固定在静止的金属框架上，画出小球A所受作用力的示意图。
【答案】【解析】小球A固定在静止的支架上，处于静止状态，受到竖直向下的重力和支架对它向上的弹力作用，并且这两个力是一对平衡力，重力从重心竖直向下画，标出符号G，弹力从重心竖直向上画，标出符号F，注意所画的线段长度要相等。

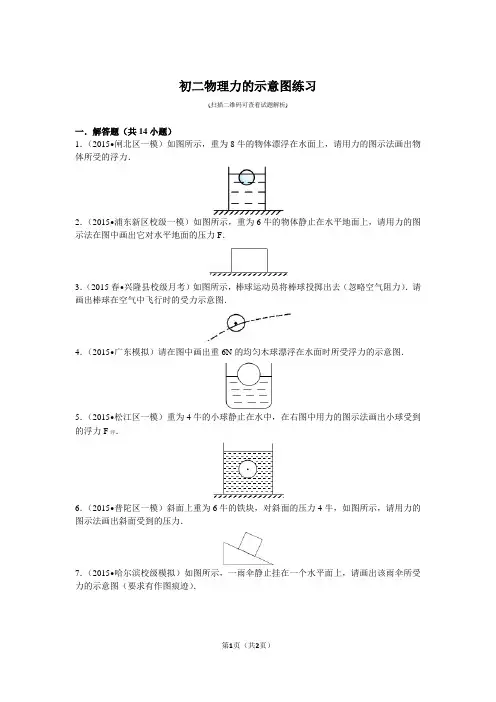

力的示意图专项练习
初二物理力的示意图练习(扫描二维码可查看试题解析)一．解答题（共14小题）1．（2015•闸北区一模）如图所示，重为8牛的物体漂浮在水面上，请用力的图示法画出物体所受的浮力．2．（2015•浦东新区校级一模）如图所示，重为6牛的物体静止在水平地面上，请用力的图示法在图中画出它对水平地面的压力F．3．（2015春•兴隆县校级月考）如图所示，棒球运动员将棒球投掷出去（忽略空气阻力）．请画出棒球在空气中飞行时的受力示意图．4．（2015•广东模拟）请在图中画出重6N的均匀木球漂浮在水面时所受浮力的示意图．5．（2015•松江区一模）重为4牛的小球静止在水中，在右图中用力的图示法画出小球受到的浮力F浮．6．（2015•普陀区一模）斜面上重为6牛的铁块，对斜面的压力4牛，如图所示，请用力的图示法画出斜面受到的压力．7．（2015•哈尔滨校级模拟）如图所示，一雨伞静止挂在一个水平面上，请画出该雨伞所受力的示意图（要求有作图痕迹）．、8．（2015•泰兴市校级二模）如图所示，一个重可以忽略的气球用绳子系住浸在水中，气球对绳子的拉力3N．试用力的示意图表示气球所受浮力．9．（2015•闽清县校级模拟）如图所示是质量为0.5千克的物体A放入水中静止后的情况，请用力的图示法画出A物受到的浮力的图示．10．（2015•宝山区校级一模）如图所示，静止在斜面上的物体A对斜面的压力为3牛，请用力的图示法画出该物体对斜面的压力F．11．（2015•长宁区一模）如图所示，装有重15牛液体的轻质容器置于水平桌面上，请用图示法画出桌面所受的压力F．12．（2015•闸北区一模）在图中，物体所受重力为6牛，物体静止放在水平桌面上．请用力的图示法画出物体对水平桌面的压力．13．（2015春•孝南区月考）某同学用30N的力斜向上向右推木箱，方向与水平成30度夹角，请做出该力的示意图．。

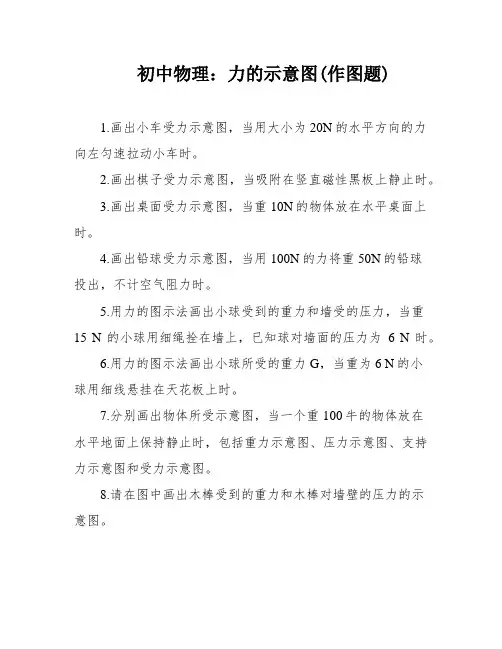

初中物理：力的示意图(作图题)
初中物理：力的示意图(作图题)1.画出小车受力示意图，当用大小为20N的水平方向的力向左匀速拉动小车时。
2.画出棋子受力示意图，当吸附在竖直磁性黑板上静止时。
3.画出桌面受力示意图，当重10N的物体放在水平桌面上时。
4.画出铅球受力示意图，当用100N的力将重50N的铅球投出，不计空气阻力时。
5.用力的图示法画出小球受到的重力和墙受的压力，当重15 N的小球用细绳拴在墙上，已知球对墙面的压力为6 N时。
6.用力的图示法画出小球所受的重力G，当重为6 N的小球用细线悬挂在天花板上时。
7.分别画出物体所受示意图，当一个重100牛的物体放在水平地面上保持静止时，包括重力示意图、压力示意图、支持力示意图和受力示意图。
8.请在图中画出木棒受到的重力和木棒对墙壁的压力的示意图。
9.画出小球受力示意图，当图中一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触。
10.在手拉小球做圆周运动的示意图中，画出重4N的小球所受重力的图示。
11.画出球A所受到的重力和挡板B对球A的支持示意图，当一个球A被一挡板B挡在斜面上时。
12.画出物体A所受力的示意图，当物体A从斜面上匀速滑下时。
13.画出小球所受到的力的示意图，当一个小球正在下沉时。
14.作出物体所受力的示意图，当物体随水平传送带匀速移动时。
15.在XXX踢出去的足球的图中，画出足球在空中飞行时的受力示意图，不考虑空气阻力。
16.画出货箱所受其它力的示意图，当工人用水平推力推水平地面上的货箱而未推动，推力已画出时。
17.用力的图示法画出小球受到的重力，当重20N的小球正从斜面上加速滚下时。
18.画出石块所受力的示意图，当形状不规则的石块静止在水平桌面上，O为重心时。
19.在图中画出刻度尺受力示意图，当用手指顶在刻度尺上O点，刻度尺水平静止时。
20.画出小球的受力示意图，当用细绳悬挂一个小球，小球与光滑斜面相接触，并保持静止，绳子处于竖直状态时。
支持力、压力、拉力、推力、摩擦力、重力作图
支撑力.压力.拉力.推力.摩擦力作图题69.重为30牛的物体静止在程度地面上,用力的图示法在图中画出它所受的重力G.70.请在图顶用力的示意丹青出重200N的水桶放在程度地面时所受的力.71.图中重10N的小球在飞翔,请依据图中的标度,用力的图示法画出它所受的力.72.图中虚线暗示某个铅球在空中飞翔的路线.若铅球的质量为5kg,则它所受的重力是________N.请画出铅球在图示地位时所受的力的示意图.73.如图所示,用细绳将重为12N的平均实心球挂在墙上,在图顶用力的图示画出此球所受的力.74.重力为4N的小球用细线吊挂在天花板下,如图所示,请画出小球所受力的示意图．75.如图,质量为4kg的铅球从斜坡上滚下来,画出它受到的力的图示.76．用细线吊挂一个质量为千克的小球,使其在空中摆动.在图中画出小球摆到A点是受到的力的图示.77．小车重6N,受到跟程度偏向成30°角斜向右上方的拉力F=4N的感化,画出此二力的图示.78.如图所示,工人用200N的沿斜面向上的推力,将一个物重为300N 的木箱推上斜面.请作出木箱受到的力的示意图.79.如图所示是一个重为6N的物体静止在斜面上,它对斜面的压力为4N．请在图中画出物体所受力的图示.80.物体A重20牛,静止放在斜面上,它对斜面的压力为15牛.用力的图示法把物体的重力和物体对斜面的压力暗示出来.81.如图,画出物体A受到的重力G的图示.7576 777879 8081828382．如图,对象箱重50N,放在程度地面上,一个小孩用20N的力竖直向上提它.请在图中画出对象箱此时所受力的图示.83．我国自行研制成功发射的"长征3号"火箭腾飞推进力为3×106牛,请在图上按所给的标度画出火箭受到的推力争示.84．重为10牛的物体在大小为20牛的力F感化下,紧贴在竖直的墙壁上不动.在图中作出物体所受力的图示.85．用5牛的利巴一个千克的物体托起紧贴在天花板上.试画出这个物体对天花板的压力的图示.(g取巧10牛/千克)86．如图物体A重50N,拉力F为30N,用力的图示法将重物A对地面的压力F压暗示出来.87．在图中画出风对船帆的压力示意图.88.剖析下列A物体,静止时所受力的示意图.89. 如图所示,物体A放在匀速运行的程度传送带上,试画出A物体的受力示意图.8684 8587 88 89。
八年级下学期物理人教版《力学》作图题专项练习(解析版)
《力学》作图题一、作图题1.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．(力的作用点画在物体的重心)2.在图中画出重为6N的木块，在斜面上下滑时所受重力及木块对斜面压力的示意图。
3.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．(力的作用点画在物体的重心)4.如图所示，物体以初速度V沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图(力的作用点画在物体的重心)5.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。
(力的作用点画在物体的中心)6.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)。
7.在如图中，画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。
8.如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。
9.如图所示，为小明观察到的向右前进的汽车车厢顶蓬上用细绳悬挂着的重物所处的情形，试画出此时站在车厢底板上的小明受力的示意图．10.如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．(不计空气阻力)11.请画出如图所示中球所受的重力和球对墙壁的压力的示意图。
12.画出图中A的重力和A对斜面的压力13.如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图。
14.重为20N的木箱静止在斜面上，请在图中作出木箱受到重力的示意图。
15.在墙角放置一球体，且地面是水平粗糙的，请画出该球体所受力的示意图。
16.如图所示，一辆小车在水平面上向右减速运动时，画出静止在小车上的物块A在水平方向上的受力示意图．17.用力的示意图表示灯受到的重力和线对灯的拉力。
18.如图，重为20N的小球，在细绳25N的拉力作用下来回摆动，请用力的示意图表示小球所受到的重力和细绳对小球的拉力。
高中物理受力分析画图
高中物理受力分析画图一．作图题（共25小题）1．如图所示，画出质量为3kg均匀矩形木块在不同情况下所受重力的图示（g 取10N/kg）2．如图所示，请画出木块的所受的重力示意图．3．分别在图（a）（b）（c）中画出小方块或小球所受的力的示意图（用铅笔在答题卡上作图）（a）小方块静止在粗糙的斜面上；（b）用细线把小球悬挂在光滑墙壁上；（c）光滑半圆球固定在地面上，球心已标在图中所示直径中点，小球用细线悬挂在墙壁上并靠在半圆球如图所示位置．4．均质球静止在水平面和台阶之间，接触处均光滑，画出球的受到的弹力的示意图．5．请在图中画出杆或球所受的弹力．（a）杆靠在墙上；（b）杆搭放在半球形的槽中；（c）球用细线悬挂在竖直墙上；（d）点1、2、3分别是球的重心位置，点2是球心，1、2、3点在同一竖直线上．6．分析物体在水平面上物体A的受力，画出受力分析图．7．如图所示，小球A和木棒AB都处于静止状态，分别对球A和木棒AB进行受力分析，画出它们所有的力的示意图．8．画出下面足球和物体A的受力示意图．9．作出下列图中物体A的受力图10．小物体沿粗糙固定斜面向上滑动，画出斜面受到摩擦力的示意图．11．画出图（1）～（4）中静止物体A所受力的示意图注意：图中球形物体的接触面光滑，第（4）题斜面粗糙．12．按下列要求画出下列各图中物体所受力的示意图．（1）图1中光滑小球所受力的示意图（2）图2中静止于粗糙斜面上的物体所受力的示意图．13．受力分析：在如图所示的方框中画出A物体的受力示意图．14．作出以下各图中A物体的受力示意图．15．（1）如图1所示，一个光滑小球用绳子拴在竖直墙面上，小球处于静止状态，试作出小球所受到的力的示意图（2）用斜向上的力F拉物体如图2，使其沿着水平面向前匀速运动，试作出物体所受到的力的示意图．（3）教室里的磁性黑板上吸着一个磁性电路元件如图3所示，试作出它所受到的力的示意图．16．如图所示，物体A靠在竖直墙面上，在力F作用下，A、B保持静止状态，请分析B受到几个力的作用？并且画出物体的受力情况．17．如图所示，O点受到两个力作用．其中沿OC方向的力F1=3.0N，沿OD方向的力F2=4.0N．试用有作图法画出F1和F2的合力F，并把F的大小写出来（要求按给定的标度，F的大小要求有两位有效数字．）18．本题为作题图，必须要用尺，铅笔作图，否则不给分．画出下图中静止物体A所受的力的示意图（球面是光滑的，其他粗糙）19．如图，一根直杆处于静止状态．直杆与墙角接触处为A，与地面接触处为B．分别画出直杆在A、B两处受到的弹力．20．如图所示，图甲为光滑木棒斜靠在半圆弧槽内保持静止，图乙为A物体静止在粗糙斜面上，丙图为用细绳系住的氢气球靠在光滑的墙上．试分析木棒、A物体及气球的受力情况，并画出受力示意图．21．如图，光滑的墙壁上吊着一只足球，请正确画出球的受力示意图．22．以下三图中的物体全部处于静止状态，（1）图和（2）图画出C点的受力图，（3）图画出均匀棒的受力图．球面光滑．23．在《探究合力的求法》的实验中，两个弹簧秤的拉力F1和F2已于图中作出了它们的图示，O是橡皮条的一个端点，图中每格的长度代表1N．（1）用作图法作出合力F的图示；（2）合力F的大小是N．24．作图题：按所标条件分别对甲、乙图中力F进行分解，并用作图法求出甲图中分力、F1、F2的大小．25．画出图中物体A受力的示意图．二．计算题（共5小题）26．如图所示，总长度为L的匀质软链绕在一小滑轮上，开始时两边一样长，稍有扰动后铁链将向一侧滑下．忽略滑轮的大小，当铁链刚离开滑轮时，它的重心比原来下降了多少？27．重量G=100N的物体静止置于水平面上，物体与地面间的动摩擦因数为0.5，现给物体施加一个与水平方向成θ=37°的拉力F．（1）F=10N时，地面的摩擦力是多大；（2）F=50N时，地面的摩擦力是多大．（sin37°=0.6，cos37°=0.8）28．如图质量为2kg的木块P 放在质量为4kg水平木板上，向左抽动木板时木块P 处于静止状态，此时测力计的指针指在4N处，g=10m/s2．则（1）木块受到的摩擦力多大？方向如何？（2）木块与木板间的动摩擦因素多大？29．一质量不计的弹簧原长为10cm，一端固定于质量m=4kg的物体上，另一端施一水平拉力F．若物体与水平面间的动摩擦因数为0.25，当弹簧拉长至15cm 时，物体恰好被拉动，（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）弹簧的劲度系数多大？（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体所受的摩擦力大小为多少？（3）物体静止时，若将弹簧拉长至13cm，物体所受到的摩擦力大小为多少？30．一质量不计的弹簧原长为10cm，一端固定于质量m=2kg的物体上，另一端施一水平拉力F．（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）若物体与水平面间的动摩擦因数为0.2，当将弹簧拉长至12cm时，物体恰好匀速运动，弹簧的劲度系数多大？（2）当将弹簧拉长至11cm时，物体受到的摩擦力大小为多少？（3）当将弹簧拉长至13cm时，物体所受的摩擦力大小为多少？高中物理受力分析画图参考答案与试题解析一．作图题（共25小题）1．如图所示，画出质量为3kg均匀矩形木块在不同情况下所受重力的图示（g 取10N/kg）【解答】解：物体的质量是3kg，所以其重力的大小：G=mg=3×10=30N物体受到的重力方向竖直向下，作用在重心上．选择标度如图，则各物体受到的重力如图．答：如图2．如图所示，请画出木块的所受的重力示意图．【解答】解：沿重力的方向（竖直向下）画一条带箭头的线段，线段的起点（作用点）在木块的几何中心上，在箭头附近标上符号G，如图：答：如图所示．3．分别在图（a）（b）（c）中画出小方块或小球所受的力的示意图（用铅笔在答题卡上作图）（a）小方块静止在粗糙的斜面上；（b）用细线把小球悬挂在光滑墙壁上；（c）光滑半圆球固定在地面上，球心已标在图中所示直径中点，小球用细线悬挂在墙壁上并靠在半圆球如图所示位置．【解答】解：（a）小方块静止在粗糙的斜面上，受重力、支持力和静摩擦力；（b）用细线把小球悬挂在光滑墙壁上，受重力、支持力和细线的拉力；（c）光滑半圆球固定在地面上，受重力、支持力和细线的拉力；如图所示：答：如上图所示．4．均质球静止在水平面和台阶之间，接触处均光滑，画出球的受到的弹力的示意图．【解答】解：对小球受力分析，受重力、地面的支持力，台阶对小球无支持力，若有支持力，无法保持平衡；所以小球只受到一个弹力，如图所示；答：如图．5．请在图中画出杆或球所受的弹力．（a）杆靠在墙上；（b）杆搭放在半球形的槽中；（c）球用细线悬挂在竖直墙上；（d）点1、2、3分别是球的重心位置，点2是球心，1、2、3点在同一竖直线上．【解答】解：第一个图：弹力垂直于接触面指向受力物体，作出示意图如下图．第二个图：棒受到垂直于棒的支持力与沿着圆心方向的弹力．第三个图：小球受到绳子的拉力与侧壁的弹力；第四个图：小球受到两支持力过球心，作出弹力示意图如下图．答：受力图如上所示．6．分析物体在水平面上物体A的受力，画出受力分析图．【解答】解：对A受力分析可知，A受重力、支持力、压力和推力作用，同时还受向左的摩擦力；受力分析如图所示；A受重力、支持力、绳子拉力作用，由于具有向右的运动趋势，故受地面的摩擦力；受力分析如图所示；故答案如图所示：7．如图所示，小球A和木棒AB都处于静止状态，分别对球A和木棒AB进行受力分析，画出它们所有的力的示意图．【解答】解：对A受力分析可知，A受重力、支持力和绳子的拉力作用；AB受重力、地面的支持力、球面的支持力以及地面的摩擦力作用；故答案如图所示．8．画出下面足球和物体A的受力示意图．【解答】解：空中飞行的足球只受竖直向下的重力，方向竖直向下，如图所示；对小球受力分析可知，小球受重力、斜面的支持力和竖直面向左的弹力，如图所示；故答案如图所示；9．作出下列图中物体A的受力图【解答】解：A、物体受重力、支持力、拉力以及摩擦力作用；B、AB一起自由下落，没有相互作用，只有重力作用；C、杆受重力、支持力以及拉力的作用；D、物体受重力、拉力、斜面的弹力以及摩擦力作用；E、杆A受重力和碗底和边缘处的弹力作用．故答案如图所示：10．小物体沿粗糙固定斜面向上滑动，画出斜面受到摩擦力的示意图．【解答】解：由于物体沿斜面向上运动，故受到滑动摩擦力，摩擦力方向与运动方向相反，故摩擦力沿斜面向下；故答案如图所示；11．画出图（1）～（4）中静止物体A所受力的示意图注意：图中球形物体的接触面光滑，第（4）题斜面粗糙．【解答】解：图1中，球受重力、绳子的拉力和斜面的支持力，如图所示：图2中，球受重力、地面的支持力、左侧接触点的支持力和上面球的压力，如图所示；图3中，物体受重力和支持力，如图所示；图4中，物体受重力、垂直于斜面的支持力，如图所示；答：如图所示12．按下列要求画出下列各图中物体所受力的示意图．（1）图1中光滑小球所受力的示意图（2）图2中静止于粗糙斜面上的物体所受力的示意图．【解答】解：（1）小球重力G，半球的支持力N与绳子的拉力T，如图1所示．（2）物体受重力G、斜面的支持力N和摩擦力f，如图2所示．13．受力分析：在如图所示的方框中画出A物体的受力示意图．【解答】解：由于所有的接触面都不光滑，则A向左运动的过程中，A与B之间有摩擦力，A与地面之间也有摩擦力．对A进行受力分析可知，A物体受到重力mg、地面的支持力F和B对A的压力地F BA、地面对A的摩擦力f地、B对A的摩擦力f BA、拉力F的作用．物体A的受力示意图如图．答：如图14．作出以下各图中A物体的受力示意图．【解答】解：左图中A杆受到重力、地面的支持力、半球的支持力，若要平衡，则必定受到地面的摩擦力，如图；中间图中B随A做匀速直线运动，受到的合外力等于0，所以B不受A对B的摩擦力，根据牛顿第三定律可知，B对A也没有摩擦力；则A受到重力、地面的支持力、B对A的压力、绳子的拉力，A做匀速直线运动，则水平方向一定受到地面对A的向左的摩擦力，如图．右图中A受到重力和绳子的拉力．由于绳子的拉力方向指向右上方，沿水平方向的分力不为0，所以A必定受到地面的摩擦力；有摩擦力就一定要有支持力．所以A受到重力、地面的支持力、地面的摩擦力和绳子的拉力4个力的作用．如图：答：如图15．（1）如图1所示，一个光滑小球用绳子拴在竖直墙面上，小球处于静止状态，试作出小球所受到的力的示意图（2）用斜向上的力F拉物体如图2，使其沿着水平面向前匀速运动，试作出物体所受到的力的示意图．（3）教室里的磁性黑板上吸着一个磁性电路元件如图3所示，试作出它所受到的力的示意图．【解答】解：第一个图：小球受到重力、绳子的拉力、墙壁的支持力，作出示意图如下图．第二个图：物块在斜向上的拉力F作用下，沿水平方向做匀速直线运动，则必定受到与运动方向相反的摩擦力，所以物块受到重力、地面的支持力、摩擦力以及拉力F的作用；如图．第三个图：磁性电路元件处于平衡状态，则竖直方向必定受到向上的摩擦力与重力平衡．所以物体受到重力、磁场力、磁性黑板的支持力和摩擦力，如图．答：如图．16．如图所示，物体A靠在竖直墙面上，在力F作用下，A、B保持静止状态，请分析B受到几个力的作用？并且画出物体的受力情况．【解答】解：以A为研究对象，受力分析，有竖直向下的重力、B对A的支持力和摩擦力，这样才能使平衡．根据牛顿第三定律，A对B也有压力和摩擦力，B还受到重力和推力F，所以受四个力作用，如图所示，答：B受到4个力的作用，如图所示．17．如图所示，O点受到两个力作用．其中沿OC方向的力F1=3.0N，沿OD方向的力F2=4.0N．试用有作图法画出F1和F2的合力F，并把F的大小写出来（要求按给定的标度，F的大小要求有两位有效数字．）【解答】解：选取1cm为1N，依据力的图示法，根据平行四边形定则作图可得：F=6.5N；答：F的大小取值范围6.5N～6.7N．18．本题为作题图，必须要用尺，铅笔作图，否则不给分．画出下图中静止物体A所受的力的示意图（球面是光滑的，其他粗糙）【解答】解：第1个图：物体A受到重力、斜面的支持力和静摩擦力．第2个图：物体A受到重力、地面的支持力和向左的静摩擦力、绳的拉力．第3个图：物体A受到重力、半球的支持力和绳的拉力．第4个图：物体A受到重力、挡板的支持力和斜面的支持力．分别作出力图如图所示．答案：见解析．19．如图，一根直杆处于静止状态．直杆与墙角接触处为A，与地面接触处为B．分别画出直杆在A、B两处受到的弹力．【解答】解：杆与两接触面的弹力，均垂直接触面，作出示意图如下图．20．如图所示，图甲为光滑木棒斜靠在半圆弧槽内保持静止，图乙为A物体静止在粗糙斜面上，丙图为用细绳系住的氢气球靠在光滑的墙上．试分析木棒、A物体及气球的受力情况，并画出受力示意图．【解答】解：甲图：棒受到重力、垂直于棒的支持力与沿着圆心方向的弹力．乙图：A静止在粗糙的斜面上，受到重力、支持力和摩擦力；丙图：小球受到重力、绳子的拉力、侧壁的弹力以及浮力．作出受力示意图如下图．答：受力图如上所示．21．如图，光滑的墙壁上吊着一只足球，请正确画出球的受力示意图．【解答】解：小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：故答案如图所示．22．以下三图中的物体全部处于静止状态，（1）图和（2）图画出C点的受力图，（3）图画出均匀棒的受力图．球面光滑．【解答】解：图（1）中C绳子向下的拉力、AC绳子的拉力，BC杆的支持力；图（2）中C点受向下的拉力，AC杆的拉力，BC杆的支持力；图（3）中杆受重力、半圆柱体的支持力、地面的支持力和静摩擦力；答：如图所示．23．在《探究合力的求法》的实验中，两个弹簧秤的拉力F1和F2已于图中作出了它们的图示，O是橡皮条的一个端点，图中每格的长度代表1N．（1）用作图法作出合力F的图示；（2）合力F的大小是5N．【解答】解：（1）根据平行四边形画出合力如图：=5×1=5N．（2）由图看以数出合力的长度是5个小格，所以合力大小为：F合故答案为：（1）如图所示；（2）5．24．作图题：按所标条件分别对甲、乙图中力F进行分解，并用作图法求出甲图中分力、F1、F2的大小．【解答】解：甲图中已知合力与两个分力的方向，过合力的起点与终点做平行四边形，即可得出两个分力，如图：然后选择20N做为标度，结合测量的结果可得：F1=52N，F2=37N乙图中已知合力和其中一个分力的大小与方向，先连接两个端点做三角形，然后做平行四边形，即可求出．如图答：如图（甲图中，两个分力的测量值有一定的误差都可以）25．画出图中物体A受力的示意图．【解答】解：第一图，物体A受到重力mg、斜面的支持力F，与竖直面的支持力N；第二图，物体A受到重力mg，杆的竖直向上弹力；第三图，物体A受到重力mg，及沿着绳子向上拉力T，没有斜面的支持力，否则绳子不可能竖直，如下图所示．答：如上图所示．二．计算题（共5小题）26．如图所示，总长度为L的匀质软链绕在一小滑轮上，开始时两边一样长，稍有扰动后铁链将向一侧滑下．忽略滑轮的大小，当铁链刚离开滑轮时，它的重心比原来下降了多少？【解答】解：开始时铁链的重心在中点位置，故离滑轮高度为，全部落下时，重心的高度离滑轮为，故重心下降高度h=﹣=；答：重心比原来下降了；27．重量G=100N的物体静止置于水平面上，物体与地面间的动摩擦因数为0.5，现给物体施加一个与水平方向成θ=37°的拉力F．（1）F=10N时，地面的摩擦力是多大；（2）F=50N时，地面的摩擦力是多大．（sin37°=0.6，cos37°=0.8）【解答】解：（1）当F=10N时，根据力的矢量法则，则拉力的水平分力为F1=Fcos37°=10×0.8N=8N物体所受支持力为N1=mg﹣F1sin37°=100﹣10×0.6=94N此时物体与地面间的最大静摩擦力为f1m=μN1=0.5×94N=47N因为F1cos37°＜f1m所以物体没有被拉动，仍保持静止，此时物体所受的静摩擦力为f1=8N；（2）当F′=50N时，根据力的矢量法则，则拉力的水平分力为F1′=F′cos37°=50×0.8N=40N物体所受支持力为N1′=mg﹣F1′sin37°=100﹣50×0.6=70N此时物体与地面间的最大静摩擦力为f1m′=μN1′=0.5×70N=35N因为F1′cos37°＞f1m′所以物体被拉动，此时物体所受的滑动摩擦力为f1′=35N；答：（1）F=10N时，地面的摩擦力是8N；（2）F=50N时，地面的摩擦力是35N．28．如图质量为2kg的木块P 放在质量为4kg水平木板上，向左抽动木板时木块P 处于静止状态，此时测力计的指针指在4N处，g=10m/s2．则（1）木块受到的摩擦力多大？方向如何？（2）木块与木板间的动摩擦因素多大？【解答】解：（1）根据平衡条件，则木块受到的滑动摩擦力f=4N；物体相对木块向右运动，故滑动摩擦力的方向水平向左；（2）木块与木板间的动摩擦因数μ===0.2答：（1）木块受到的摩擦力4N，方向水平向左；（2）木块与木板间的动摩擦因素为0.2．29．一质量不计的弹簧原长为10cm，一端固定于质量m=4kg的物体上，另一端施一水平拉力F．若物体与水平面间的动摩擦因数为0.25，当弹簧拉长至15cm时，物体恰好被拉动，（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）弹簧的劲度系数多大？（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体所受的摩擦力大小为多少？（3）物体静止时，若将弹簧拉长至13cm，物体所受到的摩擦力大小为多少？【解答】解：（1）由题意得，物体与地面间最大静摩擦力为：f max=μN=μmg=0.25×4×10N=10N物体恰好被拉动，物体所受弹力等于最大静摩擦力：F1=kx1=f max得：k==200N/m（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体相对地面滑动，受到滑动摩擦力为：f2=μN=μmg=0.25×4×10N=10N（3）弹簧弹力为：F3=kx3=200×（13﹣10）×10﹣2N=6N＜f max物体受到静摩擦力，大小为：f3=F3=6N．答：（1）弹簧的劲度系数200N/m；（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体所受的摩擦力大小为10N；（3）物体静止时，若将弹簧拉长至13cm，物体所受到的摩擦力大小为6N．30．一质量不计的弹簧原长为10cm，一端固定于质量m=2kg的物体上，另一端施一水平拉力F．（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）若物体与水平面间的动摩擦因数为0.2，当将弹簧拉长至12cm时，物体恰好匀速运动，弹簧的劲度系数多大？（2）当将弹簧拉长至11cm时，物体受到的摩擦力大小为多少？（3）当将弹簧拉长至13cm时，物体所受的摩擦力大小为多少？【解答】解：（1）由题意得，物体与地面间最大静摩擦力f max=μN=μmg=0.2×2×10N=4N物体恰好做匀速直线运动，物体所受弹力等于滑动摩擦力，即等于最大静摩擦力：F1=kx1=f max得k===N/m=200N/m（2）若将弹簧拉长至11cm时物体静止，则f1=k△x1=200×1=2N若将弹簧拉长至11cm时，物体在滑动过程中，物体相对地面滑动，受到滑动摩擦力为f2=μN=μmg=0.2×2×10N=4N（3）若将弹簧拉长至13cm＞12cm时，物体所受的拉力大于最大静摩擦力，相对于地面不能静止，物体相对地面滑动过程中受到的摩擦力等于4N答：（1）弹簧的劲度系数100N/m；（2）若将弹簧拉长至11cm时物体静止，则受到的摩擦力是2N，若物体在滑动中则物体所受的摩擦力大小为4N．（3）弹簧拉长至13cm时，物体所受的摩擦力大小为4N；。
中考物理专项练习之力的示意图(含解析)
30. 如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图．（图中黑点表示重心）
31. 如图所示，是一只在空中飞行的足球（不计空气阻力）画出它所受力的示意图．
55. 如图甲所示，用托盘秤称苹果，苹果对托盘的压力为F，请在图乙中画出F的示意图．
五、计算题(本大题共4小题，共32.0分)
56. 如图所示的轻质杠杆AB，OA=20cm，OB=40cm，叶子姐姐体重450N．不计摩擦及杠杆自身重，求：
（1）将重物挂在A端，叶子姐姐在B端用力，她最多能提起多重的物体？
（1）一束光经过光学元件后水平射出．请你在图1中的甲、乙、丙位置提供三种不同的光学元件的方案并确定光学元件的位置．（有必要的作图痕迹）
（2）如图2所示P是物体的像位置．“O”是透镜光心的位置．请在图中“O”位置画出所需要透镜并完成光路图．
（3）请在图3中画出乒乓球此时所受力的示意图．（乒乓球此时为静止的瞬间）
中考物理专项练习之力的示意图（含解析、全国通用）
一、单选题(本大题共4小题，共8.0分)
1. 足球运动员把足球踢向空中，不计空气阻力，图中能正确表示空中足球受力示意图的是（G表示重力，F表示脚对球的作用力）（ ）
A. B. C. D.
2. 一物体沿斜面向下匀速滑动．若用F表示摩擦力、FN表示支持力、G表示重力，图中关于该物体的受力示意图正确的是（ ）
（2）如图乙所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底．
（3）如图丙所示，一木块正沿着固定在地面上的光滑斜面下滑，请作出木块受到的重力G和支持力F的示意图．
中考物理专题复习——力学--力的示意图二(答案解析)
精品基础教育教学资料，仅供参考，需要可下载使用！中考物理专题复习——力学--力的示意图二答案解析1．（2018•乌鲁木齐）如图所示，画出斜面上下滑的物体受到的重力和弹力示意图（O为两个力的作用点）。
【分析】力的示意图是用一个带箭头的线段把力的大小、方向、作用点三个要素表示出来，线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用点。
【解答】解：重力的方向竖直向下，弹力的方向垂直于斜面向上，作用点均在O点上，如图所示：【点评】画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边。
按照这个作图步骤，很容易能够画出指定力的示意图。
2．（2018•赤峰）如图所示，画出足球重力示意图。
【分析】重力是物体由于地球的吸引而受到的力，其方向永远竖直向下，因此在画足球所受重力时，也一定要把握这一点。
【解答】解：由于足球是形状规则的物体，其重心在其几何中心（球心）上；过球心做竖直向下的力，即为足球所受重力，如图所示：【点评】重力是一种最常见，也最特殊的力，它的大小、方向、作用点永远不会受到它的运动状态的影响。
3．（2018•临沂）如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图（O为物体的重心）。
【分析】对物体进行受力分析可知，物体受到竖直向下的重力、垂直于接触面的支持力、沿斜面向上的摩擦力，重心都在物体的重心。
【解答】解：物体受到的重力G竖直向下、支持力F垂直于斜面向上，滑动摩擦力f平行于斜面向上，从重心开始沿力的方向作各力的示意图，如图所示：【点评】作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点。
4．（2018•上海）在图中，小球受到的拉力为4牛。
用力的图示法画出此拉力。
【分析】要解决此题需要掌握力的图示的画法：将力的大小、方向、作用点表示在图上。
在画力的图示时，一定要注意画出标度。
工程力学作图题试题库及答案
工程力学作图题试题库及答案一、静力学基础作图题1. 给定一个简支梁，两端支点A和B，梁上有三个集中力F1、F2、F3作用，分别位于点C、D和E。
请画出梁的受力图和弯矩图。
答案：首先画出梁的简图，标出支点A、B和集中力F1、F2、F3的位置。
在受力图上，画出三个集中力的矢量表示。
然后，根据静力平衡条件，计算出支点反力，并在图上表示。
接着，逐段计算梁的弯矩，画出弯矩图，注意弯矩图的正负号表示。
2. 一个悬臂梁，端点A固定，梁上有一个集中力F作用于点B。
请画出梁的剪力图和弯矩图。
答案：画出悬臂梁的简图，标出固定端A和集中力F的位置。
在剪力图上，从左到右逐段计算剪力，注意集中力处剪力的变化。
在弯矩图上，同样逐段计算弯矩，注意弯矩图的起始点为零。
二、材料力学作图题3. 给定一个圆杆，直径为d，受到一个轴向拉伸力P。
请画出圆杆的应力分布图。
答案：画出圆杆的横截面图，标出直径d。
在横截面上，根据轴向拉伸的均匀应力分布，画出一个均匀的应力圆环。
在图旁边标注应力公式σ = P/A，其中A为圆杆横截面积。
4. 一个矩形截面梁受到一个垂直于截面的集中力F。
请画出该梁的应力分布图。
答案：画出矩形截面的简图，标出集中力F的位置。
在截面上，根据应力分布规律，画出应力分布图。
应力在截面中心线处达到最大，向两侧逐渐减小。
在图旁边标注应力公式σ = 6F/bd^2，其中b和d分别为截面的宽度和高度。
三、动力学作图题5. 给定一个单摆，摆长为L，摆锤质量为m。
请画出单摆的运动轨迹图和回复力图。
答案：画出单摆的简图，标出摆长L和摆锤质量m。
在运动轨迹图上，画出单摆的圆周运动轨迹。
在回复力图上，根据单摆的运动状态，画出回复力的矢量表示，回复力始终指向平衡位置。
6. 一个质点在水平面上受到一个恒定的水平力F，同时受到摩擦力作用。
请画出质点的运动速度图和加速度图。
答案：画出质点的简图，标出作用力F和摩擦力。
在速度图上，根据牛顿第二定律，画出质点随时间变化的速度曲线。
力学作图题专练+答案
力学作图题专练作图要点：1、重力作图：①在物体重心（通常为物体的几何中心）画实心圆点，②从实心圆点竖直向下画一条带箭头的线段，并写上G。
2、支持力：①在物体重心（通常为物体的几何中心）画实心圆点，。
②垂直于接触面，向被支持的方向画一条带箭头的线段，并写上F支3、压力：①在被压物体的接触面画实心圆点，②垂直于接触面，向被压的方向画一条带箭头的线段并写上F。
压4、绳子拉力：在物绳子上与物体相反的方向画一个箭头，写上F，拉5、推力：①在物体重心（通常为物体的几何中心）画实心圆点，。
②沿物体被推动的方向相反画一条带箭头的线段，并写上F推6、摩擦力：①在物体重心（通常为物体的几何中心）画实心圆点，②平行于接触面，与物体相对运动方向相反画一条带箭头的线段，并写上f。
7、浮力：①在物体重心（通常为物体的几何中心）画实心圆点，②从实心圆点竖直向上画一条带箭头的线段，并写上F。
浮力学画图练习题：1、如图1所示，刻度尺静止在手指上，请画出刻度尺所受重力和支持力的示意图。
2、如图2所示，物体在表面粗糙的固定斜面上以速度v匀速向下运动，请在图中画出此过程中物体所受重力、支持力和摩擦力的示意图以及物体对斜面的压力示意图。
图1 图23、如图3，两个体积大小相等的物体浸没在水中，一个悬浮，一个下沉。
请画出悬浮物体所受重力的示意图，下沉物体所受浮力、重力的示意图。
(注意：整个作图过程中，大小相等的力线段长度相等，大小不同的力用线段长度区别)4、如图4所示，货物随传送带一起水平向右做匀速直线运动，请画出货物所受力的示意图。
图3 图45、如图5所示，小球被固定在静止的金属框架上，请画出小球的受力示意图。
6．小球在细绳的拉力作用下在光滑斜面上处于静止状态，请在图6中画出小球的受力示意图。
7、如图7所示，当带电棒靠近细线悬挂的小球时，小球被推开一定角度后保持静止。
请画出小球在图示状态下所受力的示意图。
图5 图6 图78、如图8所示，A处于静止状态，B在拉力作用下向右运动。
力的图示(含详细答案)
力的图示1．请画出图中物体A的受力示意图．2．请按要求作图（保留作图痕迹）．在图中画出物体A在光滑斜面上向上运动时的受力示意图．3．如图所示，金属小球和木块浸没于装有水的容器中，它们分别受到三个力的作用，试在图中画出其受力示意图．4．如图所示，木块A与平板小车一起在水平桌面上向左匀速运动，当小车受外力作用突然减速时，木块随即在小车的平板上滑行．请在图中用带箭头的线段标出木块滑行的方向，并画出木块滑行过程中的受力示意图．5．如图所示，用一根细线，拴一块橡皮，甩起来，使橡皮绕手作圆周运动，不计空气阻力，画出橡皮所示重力和拉力的示意图．6．冬天，晓彤用雪橇拉着小雪在冰面上玩（如图所示）．已知小雪和雪橇的总重力为600N，晓彤所用的拉力为30N．请在图中画出雪橇所受拉力的图示．7．请画出图中物体A所受到的所有力的示意图．8．一物体靠惯性冲上斜面，请画出物体在上滑过程中所受力的示意图．9．在图中用力的示意图画出物体A所受的重力和挡板B对A的支持力．10．如图所示，把重100N的一袋米放到水平匀速运动的传送带上，米袋先在传送带上滑动，稍后与传送带一起匀速运动．请画出米袋在滑动过程中受到力的示意图．11．如图是广场上用细绳系于地面上的一只重0.5N的氢气球，请作出氢气球受力示意图．12．（1）在图甲中作出吸附在竖直磁性黑板上静止的棋子竖直方向所受力的示意图．（2）重为G的铁球被细绳悬挂在光滑竖直墙壁上，在图乙中画出球受到的重力、绳对球的拉力的示意图．（3）图丙中，一物体静止在斜面上，请画出物体对斜面压力和物体重力的示意图．13．（1）如图1所示，踢出去的足球在空中飞行．不计空气阻力，请在图中画出足球的受力示意图．（2）在图2中作出吸附在竖直磁性黑板上静止的棋子所受力的示意图．14．如图所示摆球正向上运动，若不计空气阻力，在图中画出摆球这时受力的示意图．15．如图所示，重为10N的小球放在水平桌面上，请在图中画出小球受到的支持力和桌面受到的压力的示意图．16．物体M是静止在一水平匀速行驶的车厢里的一木箱．如图所示，请作出M所受力的示意图．17．下图所示，水平地面有一快速运动的物体，当它遇到一表面粗糙的斜坡时，由于惯性，它将继续沿斜坡滑行一段，请在图中画出该物体向上滑行时的受力示意图．18．如图所示，一小球静止漂浮在容器中的水面上，它共受到两个力的作用，试在图中画出其受力示意图．19．按要求完成下列个小题如图所示：小球静止在由竖直的墙壁和平直的地面组成的墙角．请画出小球受力的示意图．20．如图所示，重50N的物体A静止在斜面B上，对斜面B的压力为40N，作出物体A受到的重力及物体B受到的压力的示意图．21．如图所示，竖直墙壁上用细绳悬挂着的一个小球处于静止状态．画出小球的受力示意图．22．如图所示，将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球在弹簧弹力作用下向上加速运动，不考虑空气阻力，请画出此时小球的受力示意图．23．如图所示，画出悬浮在水中小球受到的重力和浮力的示意图．（请将物体受到的力都画在重心上）24．如图，物体沿着粗糙斜面下滑，试画出物体受力的示意图．（请将物体受到的力都画在重心上）25．如图所示，乒乓球漂浮在水面上，请画出乒乓球受力的示意图．26．如图所示，货物A随小车B一起向右做匀速直线运动．请在图中作出货物A所受力的示意图．27．图中A物体随传送带向上做匀速直线运动，作出物体A的受力示意图．28．如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．（不计空气阻力）29．画出图中静止的小球的受力情况．30．如图所示，用沿竖直方向的绳子吊一光滑球靠在墙上，球处于静止状态．请画出小球的受力示意图．31．如图所示，用细绳悬挂一个小球，小球与光滑斜面相接触，并保持静止，绳子处于竖直状态．请画出小球的受力示意图．32．根据要求作画（1）在图1中画出足球所受重力的示意图．（2）如图2所示，A处于静止状态，B在拉力F作用下向右加速运动．请在图中画出A物体所受的摩擦力f和支持力N的示意图．（3）如图3，一重力不计的挂衣钩“吸”在竖直墙上，钩上挂着物体保持静止．请画出挂衣钩在竖直方向上受力的示意图．（画图时，用实心点O表示力的作用点）33．将一个重量为G的小球从空中某点静止释放，落在竖直放置的轻弹簧上，压缩到最低点后，再被弹起．在答题卡上画出小球在最低点时的受力示意图．34．如图所示，A物体叠放在B物体上，在拉力F的作用下B物体与A物体一起在水平面上作匀速直线运动，请在图中画出A物体所受力的示意图．35．如图所示，货物A随小车B一起向右做匀速直线运动．请在图中作出货物A所受力的示意图．36．如图所示，弯杆末端连接有一个小球，各物体均保持静止状态．试画出小球受到的重力G与杆对小球的作用力F的示意图．参考答案与试题解析1．请画出图中物体A的受力示意图．【解答】解：物体受竖直向下的重力、竖直向上的浮力和拉力作用，作用点在重心，如图所示：2．请按要求作图（保留作图痕迹）．在图中画出物体A在光滑斜面上向上运动时的受力示意图．【解答】解：对物体的受力情况进行分析可知，由于斜面光滑，物体不受摩擦力作用，只受到地球施加的重力G，方向竖直向下，还受到斜面施加的支持力F支，方向垂直于接触面向上，作用点均在物体的重心上．如图所示：3．如图所示，金属小球和木块浸没于装有水的容器中，它们分别受到三个力的作用，试在图中画出其受力示意图．【解答】解：①金属小球浸没于装有水的容器底部，小球受到重力、浮力和支持力这三个力的作用；过球心作竖直向下的重力、竖直向上的浮力和支持力作用，注意浮力和支持力的合力等于重力．如图所示②木块浸没于装有水的容器中，木块受竖直向下的重力、竖直向上的浮力和竖直向下的拉力作用，作用点可以都画在木块的重心，过木块的重心沿力的方向分别画一条有向线段，并分别用G、F浮和F拉表示，使F浮=G+F拉，如图所示：4．如图所示，木块A与平板小车一起在水平桌面上向左匀速运动，当小车受外力作用突然减速时，木块随即在小车的平板上滑行．请在图中用带箭头的线段标出木块滑行的方向，并画出木块滑行过程中的受力示意图．【解答】解：（1）小车突然减速后，木块相对于平板向前滑动；（2）木块受重力G、支持力F、摩擦力f作用，示意图如图所示；故答案为：如图所示．5．如图所示，用一根细线，拴一块橡皮，甩起来，使橡皮绕手作圆周运动，不计空气阻力，画出橡皮所示重力和拉力的示意图．【解答】解：过橡皮的重心分别沿竖直向下的方向和沿绳子指向手的方向画一条带箭头的线段表示重力和拉力，用符号G和F表示．如图所示：6．冬天，晓彤用雪橇拉着小雪在冰面上玩（如图所示）．已知小雪和雪橇的总重力为600N，晓彤所用的拉力为30N．请在图中画出雪橇所受拉力的图示．【解答】解：过作用点O，沿拉力方向（与水平面成30°角）画一带箭头的线段，每一段为15N，在箭头附近标上力的符号F，如图所示．7．请画出图中物体A所受到的所有力的示意图．【解答】解：重力从重心竖直向下画，标出符号G，拉力从重心竖直向上画，标出符号F，注意两个力大小相等，所画的长度要相等．如图所示：8．一物体靠惯性冲上斜面，请画出物体在上滑过程中所受力的示意图．【解答】解：物体受到重力G、支持力F、摩擦力f的作用，如图所示：9．在图中用力的示意图画出物体A所受的重力和挡板B对A的支持力．【解答】解：小球受重力和支持力，重力从重心竖直向下画，支持力从重心垂直挡板斜向上画，如图：10．如图所示，把重100N的一袋米放到水平匀速运动的传送带上，米袋先在传送带上滑动，稍后与传送带一起匀速运动．请画出米袋在滑动过程中受到力的示意图．【解答】解：米袋在滑动过程中，摩擦力为动力，水平向右；在竖直方向上，米袋受竖直向下的重力G，竖直向上的支持力F，这两个力是一对平衡力．如图所示：11．如图是广场上用细绳系于地面上的一只重0.5N的氢气球，请作出氢气球受力示意图．【解答】解：气球受到四个力：作用点在重心，重力G的方向是竖直向下，浮力F浮的方向竖直向上，风的吹力F1方向向左，绳子的拉力F2方向沿绳子向下．如下图所示：12．（1）在图甲中作出吸附在竖直磁性黑板上静止的棋子竖直方向所受力的示意图．（2）重为G的铁球被细绳悬挂在光滑竖直墙壁上，在图乙中画出球受到的重力、绳对球的拉力的示意图．（3）图丙中，一物体静止在斜面上，请画出物体对斜面压力和物体重力的示意图．【解答】解：（1）在水平方向上，物体受水平向左的支持力和水平向右引力；在竖直方向上，物体受到竖直向下的重力和竖直向上的摩擦力；然后过物体的重心作竖直向下的重力和竖直向上的摩擦力．如图所示：；（2）重力从重心竖直向下画，标出符号G；拉力从重心沿着绳画，标出符号F，注意拉力长度略大一点，如图所示：；（3）过物体重心画带箭头的线段，方向竖直向下，即重力示意图．在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段即压力示意图．如图所示：．13．（1）如图1所示，踢出去的足球在空中飞行．不计空气阻力，请在图中画出足球的受力示意图．（2）在图2中作出吸附在竖直磁性黑板上静止的棋子所受力的示意图．【解答】解：（1）不计空气阻力，足球受重力作用，从重心竖直向下画，标出符号G，如下图：（2）在水平方向上，物体受水平向左的支持力和水平向右引力；在竖直方向上，物体受到竖直向下的重力和竖直向上的摩擦力；然后过物体的重心作竖直向下的重力和竖直向上的摩擦力．如图所示：14．如图所示摆球正向上运动，若不计空气阻力，在图中画出摆球这时受力的示意图．【解答】解：过球心做竖直向下的重力，沿绳子向上的拉力，如图所示：15．如图所示，重为10N的小球放在水平桌面上，请在图中画出小球受到的支持力和桌面受到的压力的示意图．【解答】解：过球心作竖直向上、大小为10N的支持力；过球与桌面接触的部位作垂直于接触面，并指向接触面的压力，其大小为10N．如图所示：16．物体M是静止在一水平匀速行驶的车厢里的一木箱．如图所示，请作出M所受力的示意图．【解答】解：过重心作竖直向下的重力和竖直向上的支持力．如图所示17．下图所示，水平地面有一快速运动的物体，当它遇到一表面粗糙的斜坡时，由于惯性，它将继续沿斜坡滑行一段，请在图中画出该物体向上滑行时的受力示意图．【解答】解：①地面附近的一切物体都要受到重力作用，所以物体受重力．②物体在斜坡上滑动时，与斜坡之间会发生相互挤压，物体会受到斜面给它的支持力，方向垂直于斜面向上．③物体在粗糙的表面上滑行，所以会受到斜面给它的摩擦力，方向沿斜面向下．故答案为：18．如图所示，一小球静止漂浮在容器中的水面上，它共受到两个力的作用，试在图中画出其受力示意图．【解答】解：小球漂浮在水面上，受到重力和浮力的作用，作用点在重心，方向分别竖直向下和竖直向上，大小相等．示意图如下：19．按要求完成下列个小题如图所示：小球静止在由竖直的墙壁和平直的地面组成的墙角．请画出小球受力的示意图．【解答】解：小球的重力G与地面对它的支持力F是一对平衡力，F=G，以球的重心为起点竖直向下作重力G的示意图，竖直向上作支持力F的示意图，如图示．20．如图所示，重50N的物体A静止在斜面B上，对斜面B的压力为40N，作出物体A受到的重力及物体B受到的压力的示意图．【解答】解：（1）过物体重心画带箭头的线段，方向竖直向下，符号为G，大小为50N；（2）在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段，符号为F，大小为40N；如图所示：21．如图所示，竖直墙壁上用细绳悬挂着的一个小球处于静止状态．画出小球的受力示意图．【解答】解：①小球受到的重力，作用点在重心，方向竖直向下，符号为G；②绳对小球的拉力作用点在重心，方向沿绳斜向上，符号为F拉；③墙对小球的支持力，作用点可画在重心，方向垂直墙面向外，符号为F支，如图：22．如图所示，将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球在弹簧弹力作用下向上加速运动，不考虑空气阻力，请画出此时小球的受力示意图．【解答】解：（1）小球向上加速运动时，受竖直向下的重力G与竖直向上的弹簧的弹力F作用；由于小球向上做加速运动，小球受力不平衡，小球所受的弹力F大于重力G；（2）从小球的重心沿重力与弹力的方向作出重力与弹力的示意图，小球受力示意图如图所示；故答案为：小球的受力示意图如图所示．23．如图所示，画出悬浮在水中小球受到的重力和浮力的示意图．（请将物体受到的力都画在重心上）【解答】解：小球在水中处于悬浮状态，浮力等于重力，即F浮=G，浮力的方向是竖直向上的，示意图如下：24．如图，物体沿着粗糙斜面下滑，试画出物体受力的示意图．（请将物体受到的力都画在重心上）【解答】解：物体一定受到重力作用，同时在下滑时会受到斜面对它沿斜面向上的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上．如下图所示：25．如图所示，乒乓球漂浮在水面上，请画出乒乓球受力的示意图．【解答】解：过球心分别沿竖直向下和竖直向上的方向画一条带箭头的线段表示出重力和浮力，二者大小相等，并标出G和F浮，如下图所示：26．如图所示，货物A随小车B一起向右做匀速直线运动．请在图中作出货物A所受力的示意图．【解答】解：重力从重心竖直向下画，符号为G；支持力从重心竖直向上画，符号为F，注意两个力长度相同，货物A受力示意图如图所示．27．图中A物体随传送带向上做匀速直线运动，作出物体A的受力示意图．【解答】解：物体随传送带一起匀速向上运动，所以受传送带对物体的摩擦力F f，方向沿传送带方向向上．物体还受重力G的作用，方向竖直向下；同时还受到支持力F N，方向垂直传送带向上．三力的作用点都画在物体的重心，如图所示：28．如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．（不计空气阻力）【解答】解：由于不计空气阻力，物体和传送带一起匀速运动，相对静止，所以不受摩擦力的作用，只受重力和支持力的作用；然后过重心沿竖直向下的方向和竖直向上的方向表示出重力和支持力．如图所示：29．画出图中静止的小球的受力情况．【解答】解：小球受到的重力和支持力是一对平衡力，方向分别竖直向下和竖直向上，作用点在物体的重心．小球受力的示意图如下：30．如图所示，用沿竖直方向的绳子吊一光滑球靠在墙上，球处于静止状态．请画出小球的受力示意图．【解答】解：分析可知，用沿竖直方向的绳子吊一光滑球靠在墙上，球与墙靠近但互相并不挤压，没有压力和支持力的作用，小球受共竖直向下的重力G，沿绳向上的拉力F，并且这两个力是一对平衡力，过小球重心，分别沿重力和拉力的方向作有向线段，注意作图时两条线段长度要相等，如下图所示：31．如图所示，用细绳悬挂一个小球，小球与光滑斜面相接触，并保持静止，绳子处于竖直状态．请画出小球的受力示意图．【解答】解：因为是光滑的斜面，且绳子处于竖直状态（球与斜面虽然接触但不发生挤压），所以小球不受摩擦力和支持力的作用；分析可知，小球受到重力和拉力的作用，重力的方向竖直向下，拉力的方向沿绳子向上，两个力的作用点都画在重心上．如图所示：32．根据要求作画（1）在图1中画出足球所受重力的示意图．（2）如图2所示，A处于静止状态，B在拉力F作用下向右加速运动．请在图中画出A物体所受的摩擦力f和支持力N的示意图．（3）如图3，一重力不计的挂衣钩“吸”在竖直墙上，钩上挂着物体保持静止．请画出挂衣钩在竖直方向上受力的示意图．（画图时，用实心点O表示力的作用点）【解答】解：（1）过球心作竖直向下的重力G．如图所示：（2）以A为研究对象，A受向左的拉力和向右的摩擦力才会保持静止；支持力方向竖直向上，过物体的重心，分别沿支持力和摩擦力的方向画一条有向线段，并分别用N和f表示，如图所示：（3）挂衣钩重力不计，在竖直方向上受到物体对它竖直向下的拉力和竖直向上的摩擦力的作用，其作用点都可以画在重心上，过挂衣钩的重心分别沿竖直向下和竖直向上的方向画一条有向线段，分别用F和f表示，因为这两个力是一对平衡力，作图时两条线段长度要相等．如图所示．33．将一个重量为G的小球从空中某点静止释放，落在竖直放置的轻弹簧上，压缩到最低点后，再被弹起．在答题卡上画出小球在最低点时的受力示意图．【解答】解：由题意可知，将一个重量为G的小球从空中某点静止释放，落在竖直放置的轻弹簧上，压缩到最低点时，小球共受到两个力的作用，一个是竖直向下的重力，另一个是竖直向上的弹力，并且弹力大于重力（这样小球才能被弹起），如图所示：34．如图所示，A物体叠放在B物体上，在拉力F的作用下B物体与A物体一起在水平面上作匀速直线运动，请在图中画出A物体所受力的示意图．【解答】解：A受竖直向下的重力、B对A的支持力，这两个力大小相等，方向相反，作用在同一个物体上，是一对平衡力，作用点可以画在物体A的重心上，支持力方向竖直向上，重力方向竖直向下，如图所示：35．如图所示，货物A随小车B一起向右做匀速直线运动．请在图中作出货物A所受力的示意图．【解答】解：重力从重心竖直向下画，符号为G；支持力从重心竖直向上画，符号为F，注意两个力长度相同，货物A受力示意图如图所示．36．如图所示，弯杆末端连接有一个小球，各物体均保持静止状态．试画出小球受到的重力G与杆对小球的作用力F的示意图．【解答】解：因为小球处于静止状态，所以它受到的力是平衡力，因此小球受到的重力和支持力大小相等、方向相反、作用在同一直线上，如下图所示：。
中考物理作图题精练精解作图题9作力的示意图图示含解析
作图题9 作力的示意图、图示一.作图技巧：画力的示意图：（1）力的示意图指用一根带箭头的线段来表示力．箭头的方向表示力的方向；线段的起点或终点表示力的作用点．（2）画力的示意图的步骤：①确定受力物体；②在受力物体上画出力的作用点；③确定力的方向后沿力的方向画一条线段；④在线段的末端标箭头,在箭头旁标出所画力的符号、数值大小和单位．画力的图示的步骤：1.选定标度；2.找作用点,作为线段的起点.沿力的方向.画一条线段,线段的长短表示力的大小；3.在线段的末端画个箭头表示力的方向;4.标明力的大小,符号。
二、真题精练1.（2020·威海）如图所示,用滑轮组提升物体,已知滑轮质量均为2kg,物体重100N,绳子能承受的最大拉力为50N。
请画出绳子的正确绕法,并在绳的末端标出力的方向。
（不考虑绳重及摩擦）【答案】解：如图所示；【考点】滑轮组绳子拉力的计算,滑轮组的设计与组装=mg=2kg×10N/kg=20N【解析】【解答】滑轮的重力G动则滑轮和物体的总重力为100N+20N=120N已知绳子能承受的最大拉力为50N,当绳子承担重物的段数为3时,则能够提升物体的最大重力为G max=3F−G动=3×50N−20N=130N当绳子承担重物的段数为2时,则能够提升物体的最大重力为G max′=2F−G动=2×50N−20N=80N物体重100N,大于80N,小于130N,所以滑轮组上绳子承担重物的段数为3,起点从动滑轮的挂钩开始,绳子末端的拉力向上,如图所示【分析】根据质量计算重力,结合绳子的最大拉力计算绳子股数,再将滑轮组绕线。
2.（2020·南宁）请在图中画出绳子的绕法,使滑轮组达到最省力的效果｡【答案】解：如图所示：【考点】滑轮组的设计与组装【解析】【解答】由图示可知,此滑轮组绕线时,可将绳子固定在定滑轮上,此时承重绳子为2根；还可将绳子固定在动滑轮上,此时承重绳子为3根。
(完整word)高中物理受力分析画图
高中物理受力分析画图一．作图题（共25小题）1．如图所示，画出质量为3kg均匀矩形木块在不同情况下所受重力的图示（g 取10N/kg）2．如图所示，请画出木块的所受的重力示意图．3．分别在图（a）（b）（c）中画出小方块或小球所受的力的示意图（用铅笔在答题卡上作图）（a）小方块静止在粗糙的斜面上；（b）用细线把小球悬挂在光滑墙壁上；（c）光滑半圆球固定在地面上，球心已标在图中所示直径中点，小球用细线悬挂在墙壁上并靠在半圆球如图所示位置．4．均质球静止在水平面和台阶之间，接触处均光滑，画出球的受到的弹力的示意图．5．请在图中画出杆或球所受的弹力．（a）杆靠在墙上；（b）杆搭放在半球形的槽中；（c）球用细线悬挂在竖直墙上；（d）点1、2、3分别是球的重心位置，点2是球心，1、2、3点在同一竖直线上．6．分析物体在水平面上物体A的受力，画出受力分析图．7．如图所示，小球A和木棒AB都处于静止状态，分别对球A和木棒AB进行受力分析，画出它们所有的力的示意图．8．画出下面足球和物体A的受力示意图．9．作出下列图中物体A的受力图10．小物体沿粗糙固定斜面向上滑动，画出斜面受到摩擦力的示意图．11．画出图（1）～（4）中静止物体A所受力的示意图注意：图中球形物体的接触面光滑，第（4）题斜面粗糙．12．按下列要求画出下列各图中物体所受力的示意图．（1）图1中光滑小球所受力的示意图（2）图2中静止于粗糙斜面上的物体所受力的示意图．13．受力分析：在如图所示的方框中画出A物体的受力示意图．14．作出以下各图中A物体的受力示意图．15．（1）如图1所示，一个光滑小球用绳子拴在竖直墙面上，小球处于静止状态，试作出小球所受到的力的示意图（2）用斜向上的力F拉物体如图2，使其沿着水平面向前匀速运动，试作出物体所受到的力的示意图．（3）教室里的磁性黑板上吸着一个磁性电路元件如图3所示，试作出它所受到的力的示意图．16．如图所示，物体A靠在竖直墙面上，在力F作用下，A、B保持静止状态，请分析B受到几个力的作用？并且画出物体的受力情况．17．如图所示，O点受到两个力作用．其中沿OC方向的力F1=3.0N，沿OD方向的力F2=4.0N．试用有作图法画出F1和F2的合力F，并把F的大小写出来（要求按给定的标度，F的大小要求有两位有效数字．）18．本题为作题图，必须要用尺，铅笔作图，否则不给分．画出下图中静止物体A所受的力的示意图（球面是光滑的，其他粗糙）19．如图，一根直杆处于静止状态．直杆与墙角接触处为A，与地面接触处为B．分别画出直杆在A、B两处受到的弹力．20．如图所示，图甲为光滑木棒斜靠在半圆弧槽内保持静止，图乙为A物体静止在粗糙斜面上，丙图为用细绳系住的氢气球靠在光滑的墙上．试分析木棒、A物体及气球的受力情况，并画出受力示意图．21．如图，光滑的墙壁上吊着一只足球，请正确画出球的受力示意图．22．以下三图中的物体全部处于静止状态，（1）图和（2）图画出C点的受力图，（3）图画出均匀棒的受力图．球面光滑．23．在《探究合力的求法》的实验中，两个弹簧秤的拉力F1和F2已于图中作出了它们的图示，O是橡皮条的一个端点，图中每格的长度代表1N．（1）用作图法作出合力F的图示；（2）合力F的大小是N．24．作图题：按所标条件分别对甲、乙图中力F进行分解，并用作图法求出甲图中分力、F1、F2的大小．25．画出图中物体A受力的示意图．二．计算题（共5小题）26．如图所示，总长度为L的匀质软链绕在一小滑轮上，开始时两边一样长，稍有扰动后铁链将向一侧滑下．忽略滑轮的大小，当铁链刚离开滑轮时，它的重心比原来下降了多少？27．重量G=100N的物体静止置于水平面上，物体与地面间的动摩擦因数为0.5，现给物体施加一个与水平方向成θ=37°的拉力F．（1）F=10N时，地面的摩擦力是多大；（2）F=50N时，地面的摩擦力是多大．（sin37°=0.6，cos37°=0.8）28．如图质量为2kg的木块P 放在质量为4kg水平木板上，向左抽动木板时木块P 处于静止状态，此时测力计的指针指在4N处，g=10m/s2．则（1）木块受到的摩擦力多大？方向如何？（2）木块与木板间的动摩擦因素多大？29．一质量不计的弹簧原长为10cm，一端固定于质量m=4kg的物体上，另一端施一水平拉力F．若物体与水平面间的动摩擦因数为0.25，当弹簧拉长至15cm 时，物体恰好被拉动，（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）弹簧的劲度系数多大？（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体所受的摩擦力大小为多少？（3）物体静止时，若将弹簧拉长至13cm，物体所受到的摩擦力大小为多少？30．一质量不计的弹簧原长为10cm，一端固定于质量m=2kg的物体上，另一端施一水平拉力F．（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）若物体与水平面间的动摩擦因数为0.2，当将弹簧拉长至12cm时，物体恰好匀速运动，弹簧的劲度系数多大？（2）当将弹簧拉长至11cm时，物体受到的摩擦力大小为多少？（3）当将弹簧拉长至13cm时，物体所受的摩擦力大小为多少？高中物理受力分析画图参考答案与试题解析一．作图题（共25小题）1．如图所示，画出质量为3kg均匀矩形木块在不同情况下所受重力的图示（g 取10N/kg）【解答】解：物体的质量是3kg，所以其重力的大小：G=mg=3×10=30N物体受到的重力方向竖直向下，作用在重心上．选择标度如图，则各物体受到的重力如图．答：如图2．如图所示，请画出木块的所受的重力示意图．【解答】解：沿重力的方向（竖直向下）画一条带箭头的线段，线段的起点（作用点）在木块的几何中心上，在箭头附近标上符号G，如图：答：如图所示．3．分别在图（a）（b）（c）中画出小方块或小球所受的力的示意图（用铅笔在答题卡上作图）（a）小方块静止在粗糙的斜面上；（b）用细线把小球悬挂在光滑墙壁上；（c）光滑半圆球固定在地面上，球心已标在图中所示直径中点，小球用细线悬挂在墙壁上并靠在半圆球如图所示位置．【解答】解：（a）小方块静止在粗糙的斜面上，受重力、支持力和静摩擦力；（b）用细线把小球悬挂在光滑墙壁上，受重力、支持力和细线的拉力；（c）光滑半圆球固定在地面上，受重力、支持力和细线的拉力；如图所示：答：如上图所示．4．均质球静止在水平面和台阶之间，接触处均光滑，画出球的受到的弹力的示意图．【解答】解：对小球受力分析，受重力、地面的支持力，台阶对小球无支持力，若有支持力，无法保持平衡；所以小球只受到一个弹力，如图所示；答：如图．5．请在图中画出杆或球所受的弹力．（a）杆靠在墙上；（b）杆搭放在半球形的槽中；（c）球用细线悬挂在竖直墙上；（d）点1、2、3分别是球的重心位置，点2是球心，1、2、3点在同一竖直线上．【解答】解：第一个图：弹力垂直于接触面指向受力物体，作出示意图如下图．第二个图：棒受到垂直于棒的支持力与沿着圆心方向的弹力．第三个图：小球受到绳子的拉力与侧壁的弹力；第四个图：小球受到两支持力过球心，作出弹力示意图如下图．答：受力图如上所示．6．分析物体在水平面上物体A的受力，画出受力分析图．【解答】解：对A受力分析可知，A受重力、支持力、压力和推力作用，同时还受向左的摩擦力；受力分析如图所示；A受重力、支持力、绳子拉力作用，由于具有向右的运动趋势，故受地面的摩擦力；受力分析如图所示；故答案如图所示：7．如图所示，小球A和木棒AB都处于静止状态，分别对球A和木棒AB进行受力分析，画出它们所有的力的示意图．【解答】解：对A受力分析可知，A受重力、支持力和绳子的拉力作用；AB受重力、地面的支持力、球面的支持力以及地面的摩擦力作用；故答案如图所示．8．画出下面足球和物体A的受力示意图．【解答】解：空中飞行的足球只受竖直向下的重力，方向竖直向下，如图所示；对小球受力分析可知，小球受重力、斜面的支持力和竖直面向左的弹力，如图所示；故答案如图所示；9．作出下列图中物体A的受力图【解答】解：A、物体受重力、支持力、拉力以及摩擦力作用；B、AB一起自由下落，没有相互作用，只有重力作用；C、杆受重力、支持力以及拉力的作用；D、物体受重力、拉力、斜面的弹力以及摩擦力作用；E、杆A受重力和碗底和边缘处的弹力作用．故答案如图所示：10．小物体沿粗糙固定斜面向上滑动，画出斜面受到摩擦力的示意图．【解答】解：由于物体沿斜面向上运动，故受到滑动摩擦力，摩擦力方向与运动方向相反，故摩擦力沿斜面向下；故答案如图所示；11．画出图（1）～（4）中静止物体A所受力的示意图注意：图中球形物体的接触面光滑，第（4）题斜面粗糙．【解答】解：图1中，球受重力、绳子的拉力和斜面的支持力，如图所示：图2中，球受重力、地面的支持力、左侧接触点的支持力和上面球的压力，如图所示；图3中，物体受重力和支持力，如图所示；图4中，物体受重力、垂直于斜面的支持力，如图所示；答：如图所示12．按下列要求画出下列各图中物体所受力的示意图．（1）图1中光滑小球所受力的示意图（2）图2中静止于粗糙斜面上的物体所受力的示意图．【解答】解：（1）小球重力G，半球的支持力N与绳子的拉力T，如图1所示．（2）物体受重力G、斜面的支持力N和摩擦力f，如图2所示．13．受力分析：在如图所示的方框中画出A物体的受力示意图．【解答】解：由于所有的接触面都不光滑，则A向左运动的过程中，A与B之间有摩擦力，A与地面之间也有摩擦力．对A进行受力分析可知，A物体受到重力mg、地面的支持力F和B对A的压力地F BA、地面对A的摩擦力f地、B对A的摩擦力f BA、拉力F的作用．物体A的受力示意图如图．答：如图14．作出以下各图中A物体的受力示意图．【解答】解：左图中A杆受到重力、地面的支持力、半球的支持力，若要平衡，则必定受到地面的摩擦力，如图；中间图中B随A做匀速直线运动，受到的合外力等于0，所以B不受A对B的摩擦力，根据牛顿第三定律可知，B对A也没有摩擦力；则A受到重力、地面的支持力、B对A的压力、绳子的拉力，A做匀速直线运动，则水平方向一定受到地面对A的向左的摩擦力，如图．右图中A受到重力和绳子的拉力．由于绳子的拉力方向指向右上方，沿水平方向的分力不为0，所以A必定受到地面的摩擦力；有摩擦力就一定要有支持力．所以A受到重力、地面的支持力、地面的摩擦力和绳子的拉力4个力的作用．如图：答：如图15．（1）如图1所示，一个光滑小球用绳子拴在竖直墙面上，小球处于静止状态，试作出小球所受到的力的示意图（2）用斜向上的力F拉物体如图2，使其沿着水平面向前匀速运动，试作出物体所受到的力的示意图．（3）教室里的磁性黑板上吸着一个磁性电路元件如图3所示，试作出它所受到的力的示意图．【解答】解：第一个图：小球受到重力、绳子的拉力、墙壁的支持力，作出示意图如下图．第二个图：物块在斜向上的拉力F作用下，沿水平方向做匀速直线运动，则必定受到与运动方向相反的摩擦力，所以物块受到重力、地面的支持力、摩擦力以及拉力F的作用；如图．第三个图：磁性电路元件处于平衡状态，则竖直方向必定受到向上的摩擦力与重力平衡．所以物体受到重力、磁场力、磁性黑板的支持力和摩擦力，如图．答：如图．16．如图所示，物体A靠在竖直墙面上，在力F作用下，A、B保持静止状态，请分析B受到几个力的作用？并且画出物体的受力情况．【解答】解：以A为研究对象，受力分析，有竖直向下的重力、B对A的支持力和摩擦力，这样才能使平衡．根据牛顿第三定律，A对B也有压力和摩擦力，B还受到重力和推力F，所以受四个力作用，如图所示，答：B受到4个力的作用，如图所示．17．如图所示，O点受到两个力作用．其中沿OC方向的力F1=3.0N，沿OD方向的力F2=4.0N．试用有作图法画出F1和F2的合力F，并把F的大小写出来（要求按给定的标度，F的大小要求有两位有效数字．）【解答】解：选取1cm为1N，依据力的图示法，根据平行四边形定则作图可得：F=6.5N；答：F的大小取值范围6.5N～6.7N．18．本题为作题图，必须要用尺，铅笔作图，否则不给分．画出下图中静止物体A所受的力的示意图（球面是光滑的，其他粗糙）【解答】解：第1个图：物体A受到重力、斜面的支持力和静摩擦力．第2个图：物体A受到重力、地面的支持力和向左的静摩擦力、绳的拉力．第3个图：物体A受到重力、半球的支持力和绳的拉力．第4个图：物体A受到重力、挡板的支持力和斜面的支持力．分别作出力图如图所示．答案：见解析．19．如图，一根直杆处于静止状态．直杆与墙角接触处为A，与地面接触处为B．分别画出直杆在A、B两处受到的弹力．【解答】解：杆与两接触面的弹力，均垂直接触面，作出示意图如下图．20．如图所示，图甲为光滑木棒斜靠在半圆弧槽内保持静止，图乙为A物体静止在粗糙斜面上，丙图为用细绳系住的氢气球靠在光滑的墙上．试分析木棒、A物体及气球的受力情况，并画出受力示意图．【解答】解：甲图：棒受到重力、垂直于棒的支持力与沿着圆心方向的弹力．乙图：A静止在粗糙的斜面上，受到重力、支持力和摩擦力；丙图：小球受到重力、绳子的拉力、侧壁的弹力以及浮力．作出受力示意图如下图．答：受力图如上所示．21．如图，光滑的墙壁上吊着一只足球，请正确画出球的受力示意图．【解答】解：小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：故答案如图所示．22．以下三图中的物体全部处于静止状态，（1）图和（2）图画出C点的受力图，（3）图画出均匀棒的受力图．球面光滑．【解答】解：图（1）中C绳子向下的拉力、AC绳子的拉力，BC杆的支持力；图（2）中C点受向下的拉力，AC杆的拉力，BC杆的支持力；图（3）中杆受重力、半圆柱体的支持力、地面的支持力和静摩擦力；答：如图所示．23．在《探究合力的求法》的实验中，两个弹簧秤的拉力F1和F2已于图中作出了它们的图示，O是橡皮条的一个端点，图中每格的长度代表1N．（1）用作图法作出合力F的图示；（2）合力F的大小是5N．【解答】解：（1）根据平行四边形画出合力如图：=5×1=5N．（2）由图看以数出合力的长度是5个小格，所以合力大小为：F合故答案为：（1）如图所示；（2）5．24．作图题：按所标条件分别对甲、乙图中力F进行分解，并用作图法求出甲图中分力、F1、F2的大小．【解答】解：甲图中已知合力与两个分力的方向，过合力的起点与终点做平行四边形，即可得出两个分力，如图：然后选择20N做为标度，结合测量的结果可得：F1=52N，F2=37N乙图中已知合力和其中一个分力的大小与方向，先连接两个端点做三角形，然后做平行四边形，即可求出．如图答：如图（甲图中，两个分力的测量值有一定的误差都可以）25．画出图中物体A受力的示意图．【解答】解：第一图，物体A受到重力mg、斜面的支持力F，与竖直面的支持力N；第二图，物体A受到重力mg，杆的竖直向上弹力；第三图，物体A受到重力mg，及沿着绳子向上拉力T，没有斜面的支持力，否则绳子不可能竖直，如下图所示．答：如上图所示．二．计算题（共5小题）26．如图所示，总长度为L的匀质软链绕在一小滑轮上，开始时两边一样长，稍有扰动后铁链将向一侧滑下．忽略滑轮的大小，当铁链刚离开滑轮时，它的重心比原来下降了多少？【解答】解：开始时铁链的重心在中点位置，故离滑轮高度为，全部落下时，重心的高度离滑轮为，故重心下降高度h=﹣=；答：重心比原来下降了；27．重量G=100N的物体静止置于水平面上，物体与地面间的动摩擦因数为0.5，现给物体施加一个与水平方向成θ=37°的拉力F．（1）F=10N时，地面的摩擦力是多大；（2）F=50N时，地面的摩擦力是多大．（sin37°=0.6，cos37°=0.8）【解答】解：（1）当F=10N时，根据力的矢量法则，则拉力的水平分力为F1=Fcos37°=10×0.8N=8N物体所受支持力为N1=mg﹣F1sin37°=100﹣10×0.6=94N此时物体与地面间的最大静摩擦力为f1m=μN1=0.5×94N=47N因为F1cos37°＜f1m所以物体没有被拉动，仍保持静止，此时物体所受的静摩擦力为f1=8N；（2）当F′=50N时，根据力的矢量法则，则拉力的水平分力为F1′=F′cos37°=50×0.8N=40N物体所受支持力为N1′=mg﹣F1′sin37°=100﹣50×0.6=70N此时物体与地面间的最大静摩擦力为f1m′=μN1′=0.5×70N=35N因为F1′cos37°＞f1m′所以物体被拉动，此时物体所受的滑动摩擦力为f1′=35N；答：（1）F=10N时，地面的摩擦力是8N；（2）F=50N时，地面的摩擦力是35N．28．如图质量为2kg的木块P 放在质量为4kg水平木板上，向左抽动木板时木块P 处于静止状态，此时测力计的指针指在4N处，g=10m/s2．则（1）木块受到的摩擦力多大？方向如何？（2）木块与木板间的动摩擦因素多大？【解答】解：（1）根据平衡条件，则木块受到的滑动摩擦力f=4N；物体相对木块向右运动，故滑动摩擦力的方向水平向左；（2）木块与木板间的动摩擦因数μ===0.2答：（1）木块受到的摩擦力4N，方向水平向左；（2）木块与木板间的动摩擦因素为0.2．29．一质量不计的弹簧原长为10cm，一端固定于质量m=4kg的物体上，另一端施一水平拉力F．若物体与水平面间的动摩擦因数为0.25，当弹簧拉长至15cm时，物体恰好被拉动，（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）弹簧的劲度系数多大？（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体所受的摩擦力大小为多少？（3）物体静止时，若将弹簧拉长至13cm，物体所受到的摩擦力大小为多少？【解答】解：（1）由题意得，物体与地面间最大静摩擦力为：f max=μN=μmg=0.25×4×10N=10N物体恰好被拉动，物体所受弹力等于最大静摩擦力：F1=kx1=f max得：k==200N/m（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体相对地面滑动，受到滑动摩擦力为：f2=μN=μmg=0.25×4×10N=10N（3）弹簧弹力为：F3=kx3=200×（13﹣10）×10﹣2N=6N＜f max物体受到静摩擦力，大小为：f3=F3=6N．答：（1）弹簧的劲度系数200N/m；（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体所受的摩擦力大小为10N；（3）物体静止时，若将弹簧拉长至13cm，物体所受到的摩擦力大小为6N．30．一质量不计的弹簧原长为10cm，一端固定于质量m=2kg的物体上，另一端施一水平拉力F．（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）若物体与水平面间的动摩擦因数为0.2，当将弹簧拉长至12cm时，物体恰好匀速运动，弹簧的劲度系数多大？（2）当将弹簧拉长至11cm时，物体受到的摩擦力大小为多少？（3）当将弹簧拉长至13cm时，物体所受的摩擦力大小为多少？【解答】解：（1）由题意得，物体与地面间最大静摩擦力f max=μN=μmg=0.2×2×10N=4N物体恰好做匀速直线运动，物体所受弹力等于滑动摩擦力，即等于最大静摩擦力：F1=kx1=f max得k===N/m=200N/m（2）若将弹簧拉长至11cm时物体静止，则f1=k△x1=200×1=2N若将弹簧拉长至11cm时，物体在滑动过程中，物体相对地面滑动，受到滑动摩擦力为f2=μN=μmg=0.2×2×10N=4N（3）若将弹簧拉长至13cm＞12cm时，物体所受的拉力大于最大静摩擦力，相对于地面不能静止，物体相对地面滑动过程中受到的摩擦力等于4N答：（1）弹簧的劲度系数100N/m；（2）若将弹簧拉长至11cm时物体静止，则受到的摩擦力是2N，若物体在滑动中则物体所受的摩擦力大小为4N．（3）弹簧拉长至13cm时，物体所受的摩擦力大小为4N；。
中考物理专题训练：力学作图
中考物理专题训练：力学作图2．（2021•南通）如图，判断重力方向装置中的小球静止，请画出小球的受力示意图3．（2021•宿迁）如图所示，一个磁性黑板擦紧贴于竖直黑板面上，刚好能沿黑板面竖直匀速下滑。
请画出磁性黑板擦在竖直方向上所受到的力。
4．（2021•无锡）如图中手沿水平方向拉弹簧一端，弹簧伸长。
请在O点画出弹簧对手的拉力F的示意图。
5．（2021•泰州）如图所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。
6．（2021•南京）如图中，轻拉弹簧，水平面上的物体A和B处于静止状态，画出物体A 的受力示意图。
7．（2021•苏州）图中磁性黑板擦吸附在竖直黑板上，画出黑板擦在竖直方向受到的力。
8．（2021•扬州）如图，作出静止在斜面上的木块所受重力和弹力的示意图。
9．（2020•南京）如图（a）所示，空缆车随缆绳做匀速直线运动，在图（b）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）。
10．（2020•苏州）如图，箱子随水平传送带向右做匀速直线运动，请画出它所受力的示意图（空气阻力不计）。
11．（2020•盐城）在图中画出小车受到重力的示意图。
12．（2020•连云港）按照题目要求作图。
如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。
13．（2020•镇江）足球静止在水平桌面上，O为重心，请画出足球受力的示意图。
14．（2019•南通）如图，带电小球A悬停于带同种电荷的球M正上方，请作出A受力的示意图。
15．（2019•淮安）画出图中静止在斜面上的茶杯所受重力的示意图。
16．（2019•扬州）如图，是一块质量均匀分布的半圆形量角器，将其用细线悬挂在天花板上，请你用作图的方法找到重心O点的位置。
（A点是圆心，保留作图痕迹）17．（2019•无锡）如图在水平地面上拉动木块，请画出木块所受重力和拉力的示意图18．（2019•苏州）图中，物块沿绝对光滑的斜面下滑，请画出物块受力的示意图。
2023年中考物理高频考点训练——力学作图(含答案)
2023年中考物理高频考点训练——力学作图1．如图，（a）图所示是一种新型开瓶器，借助它可单手轻易开启啤酒瓶盖，该开瓶器可看作一个杠杆。
请在（b）图中画出该开瓶器工作时作用在A点的动力F1的示意图和阻力F2的力臂2l。
2．在图中，重为3N的小球静止在水平地面上，请用力的图示法画出小球受到的重力G。
3．在图中，小球受到绳子的拉力F大小为10牛，用力的图示法画出拉力F。
4．如图所示，作出静止在桌面上的茶杯所受重力的示意图。
5．木块在水平向左的拉力作用下做匀速直线运动，请在图中画出木块在水平方向的受力示意图。
6．如图所示，请作出静止在斜面上的小球所受重力和支持力的示意图。
7．如图所示，木块A沿着斜面向上运动，请在图中作出木块A受力的示意图。
8．如图所示，画出小球所受重力的示意图。
9．如图所示，请作出小球所受重力和支持力的示意图。
10．在图中画出牛奶罐从向斜上方飞出至落地前瞬间具有的动能与时间关系图像。
11．如图为2022年北京冬奥会高山滑雪比赛的场景，该情景可以简化为题图所示的力学模型，请在图中A点画出运动员在斜面上的受力示意图。
12．如图所示，重5N的木块静止在水平桌面上。
请在图中画出木块所受支持力的示意图。
13．如图所示，小车从斜面上滑下来最终停在B处。
请画出小车在A处所受力的示意图。
14．请在图中画出小球的受力示意图（小球与斜面刚好接触）。
15．请画出缆车的轿厢（以方框表示）匀速上升时的受力示意图（不计空气阻力）。
16．杠杆OAB可绕O点自由转动，请在图中画出使杠杆OAB在此状态下平衡时最小动力F l的方向和阻力F2的力臂l2。
（保留作图痕迹）17．如图所示，台阶上的长木板ABC上放着一个重物，木板自重忽略不计。
请在图中画出能将重物撬动的最小的力F和力臂l。
18．将一个条形磁铁用一根细线悬挂在天花板上，将螺线管一端靠近条形磁铁，闭合开关后发现条形磁铁静止在如图所示的位置。
请画出条形磁铁的受力示意图。
