短路电流计算及电缆动热稳定性校验一、变电所开关断路器开断能力及电缆热稳定性校验G 35kV2Uz%=7.5△P N.T =12kW△P N.T =3.11kW S N.T =8MVA 6kV123S1点三相短路电流计算： 35kV 变压器阻抗：222.1.u %7.5 6.30.37()1001008z N TN T U ZS ⨯===Ω⨯35kV变压器电阻：222.1.22. 6.30.0120.007()8N TN T N T U R P S =∆=⨯=Ω35kV 变压器电抗：10.37()X ===Ω 电缆电抗：02(x )0.415000.087808000.72()10001000i L X ⨯⨯+⨯+===Ω∑（）电缆电阻：02(x )0.11815000.1187808000.36()10001000i L R ⨯⨯+⨯+===Ω∑（）总阻抗：1 1.15()Z ===ΩS1点三相短路电流：(3)1 3.16()d I KA === S2点三相短路电流计算：S2点所用电缆为MY-3×70+1×25，长500米，变压器容量为500KV A ，查表的：(2)2d I = S2点三相短路电流：32d d =2.4I I KA =1、高压电缆的热稳定性校验。
电缆最小允许热稳定截面积：32min d==15.8100S Imm 其中：i t ----断路器分断时间，一般取；C----电缆热稳定系数，一般取100，环境温度35℃，电缆温升不超过120℃时，铜芯电缆聚乙烯电缆熔化温度为130℃，电缆负荷率为80％。
2min 70S mm 故选用MYJV22-3×70电缆符合要求。
2、二回路电缆的热稳定性校验，与一回路电缆相同，不在做叙述。
3、高压开关断路器开断能力计算查电气设备手册及设备说明书确定断路器型号及参数如表6kV 母线三相稳态短路电流 Ip = ZN9L-6/断路器的额定开断电流＝ 符合要求。
高压网络短路电流计算公式
高压网络短路电流计算公式在电力系统中，高压网络短路电流是一个非常重要的参数，它直接影响着电力系统的运行和安全。
因此，对于高压网络短路电流的计算是电力系统设计和运行中的一个重要环节。
本文将介绍高压网络短路电流的计算公式及其相关知识。
高压网络短路电流是指在电力系统中，当系统中某一点发生短路故障时，短路点处的电流。
短路故障是指系统中两个或多个导体之间发生了直接的接触或间接的接触，导致电流异常增大，从而对系统设备和人员造成危害。
因此，对于高压网络短路电流的计算是非常重要的。
高压网络短路电流的计算公式可以通过以下几个步骤进行推导：首先，我们需要了解系统中的电阻、电感和电容等参数。
这些参数可以通过系统的设计图纸或者实际测量来获取。
其次，我们需要确定短路点的位置和类型。
短路点的位置和类型会直接影响短路电流的计算方法。
接下来，我们可以使用以下公式来计算高压网络短路电流：Isc = U / Z。
其中，Isc表示短路电流，U表示系统的额定电压，Z表示系统的等效阻抗。
在实际应用中，系统的等效阻抗Z可以通过以下公式来计算：Z = R + jX。
其中，R表示系统的等效电阻，X表示系统的等效电抗。
在计算短路电流时，我们还需要考虑系统中的电容参数。
在实际系统中，电容会对短路电流的大小和波形产生影响。
因此，我们可以通过以下公式来考虑电容的影响：Isc = U / (Z + jXc)。
其中，Xc表示系统的等效电容。
除了上述公式外，我们还可以使用对称分量法来计算短路电流。
对称分量法是一种常用的计算短路电流的方法，它可以将系统中的各种参数转化为对称分量，从而简化计算过程。
在实际应用中，我们还需要考虑系统中的接地方式、变压器的接线方式、系统的运行状态等因素对短路电流的影响。
因此，对于高压网络短路电流的计算需要综合考虑各种因素，从而得到准确的结果。
总之，高压网络短路电流的计算是电力系统设计和运行中的一个重要环节。
通过本文介绍的计算公式和相关知识，相信读者对高压网络短路电流的计算有了更深入的了解。
35kv线路短路电流计算公式
35kv线路短路电流计算公式35kV线路短路电流计算公式引言：35kV线路是一种高压输电线路，其短路电流是指在线路发生故障时，电流流过故障点的大小。
准确计算35kV线路的短路电流对于线路的设计、运行和维护至关重要。
本文将介绍35kV线路短路电流的计算公式及其相关内容。
一、35kV线路短路电流的定义短路电流是指在电力系统中，当电路发生故障时，电流从电源到达故障点的电流值。
短路电流的大小决定了电路故障时的电压和电流水平，对电力设备的选择、保护和运行有着重要影响。
二、35kV线路短路电流计算公式35kV线路的短路电流计算公式可以根据电路参数和故障类型来进行推导。
以下是常用的两种计算公式：1. 对称短路电流计算公式对称短路电流是指电路发生对称故障时的短路电流，通常包括三相短路故障和两相短路故障。
对称短路电流计算公式如下：Isc = U / (√3 * Z)其中，Isc为对称短路电流，U为电压，Z为电路阻抗。
2. 不对称短路电流计算公式不对称短路电流是指电路发生不对称故障时的短路电流，通常包括单相接地故障和两相短路故障。
不对称短路电流计算公式如下：Isc = U / Z其中，Isc为不对称短路电流，U为电压，Z为电路阻抗。
三、35kV线路短路电流计算步骤根据以上的短路电流计算公式，我们可以按照以下步骤来计算35kV 线路的短路电流：1. 确定故障类型：根据实际情况确定故障类型，是对称故障还是不对称故障。
2. 收集电路参数：收集35kV线路的电压和电路阻抗参数，包括电源电压、线路长度、线路材料等。
3. 计算短路电流：根据故障类型和电路参数，利用相应的短路电流计算公式进行计算。
4. 分析计算结果：得到短路电流数值后，需要对结果进行分析，判断是否符合线路设计要求，是否会对设备产生过大的负荷，从而选择合适的保护装置。
四、35kV线路短路电流计算的影响因素35kV线路的短路电流受到多种因素的影响，以下是一些常见的影响因素：1. 电源电压：电源电压的大小直接影响短路电流的大小，电压越高，短路电流越大。
高低压短路电流计算方法

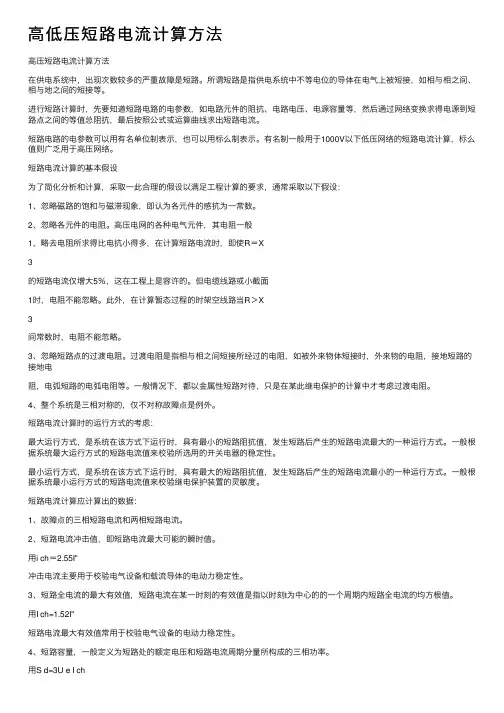

⾼低压短路电流计算⽅法⾼压短路电流计算⽅法在供电系统中，出现次数较多的严重故障是短路。

所谓短路是指供电系统中不等电位的导体在电⽓上被短接，如相与相之间、相与地之间的短接等。
进⾏短路计算时，先要知道短路电路的电参数，如电路元件的阻抗、电路电压、电源容量等，然后通过⽹络变换求得电源到短路点之间的等值总阻抗，最后按照公式或运算曲线求出短路电流。
短路电路的电参数可以⽤有名单位制表⽰，也可以⽤标么制表⽰。
有名制⼀般⽤于1000V以下低压⽹络的短路电流计算，标么值则⼴乏⽤于⾼压⽹络。
短路电流计算的基本假设为了简化分析和计算，采取⼀此合理的假设以满⾜⼯程计算的要求，通常采取以下假设：1、忽略磁路的饱和与磁滞现象，即认为各元件的感抗为⼀常数。
2、忽略各元件的电阻。
⾼压电⽹的各种电⽓元件，其电阻⼀般1，略去电阻所求得⽐电抗⼩得多，在计算短路电流时，即使R＝X3的短路电流仅增⼤5％，这在⼯程上是容许的。
但电缆线路或⼩截⾯1时，电阻不能忽略。
此外，在计算暂态过程的时架空线路当R＞X3间常数时，电阻不能忽略。
3、忽略短路点的过渡电阻。
过渡电阻是指相与相之间短接所经过的电阻，如被外来物体短接时，外来物的电阻，接地短路的接地电阻，电弧短路的电弧电阻等。
⼀般情况下，都以⾦属性短路对待，只是在某此继电保护的计算中才考虑过渡电阻。
4、整个系统是三相对称的，仅不对称故障点是例外。
短路电流计算时的运⾏⽅式的考虑：最⼤运⾏⽅式，是系统在该⽅式下运⾏时，具有最⼩的短路阻抗值，发⽣短路后产⽣的短路电流最⼤的⼀种运⾏⽅式。
⼀般根据系统最⼤运⾏⽅式的短路电流值来校验所选⽤的开关电器的稳定性。
最⼩运⾏⽅式，是系统在该⽅式下运⾏时，具有最⼤的短路阻抗值，发⽣短路后产⽣的短路电流最⼩的⼀种运⾏⽅式。
⼀般根据系统最⼩运⾏⽅式的短路电流值来校验继电保护装置的灵敏度。
短路电流计算应计算出的数据：1、故障点的三相短路电流和两相短路电流。
2、短路电流冲击值，即短路电流最⼤可能的瞬时值。
关于高压短路电流计算
关于35kv/6kv高压供电系统短路电流计算关于35kv/6kv高压供电系统短路电流计算目的：因高压供电系统发生短路时会产生的大电流，大电流的热效应及冲击性会严重损害高压供电设备及供电线路，严重时还可能发生人身安全事故，所以计算高压短路点短路电流、冲击电流、短路容量来调整高压配电装置继电保护整定值是保证供电系统正常运行的必要条件。
变电站简单介绍：我单位拥有35kv/6kv独立变电站，采用35kv双回路供电方式，变电站有三台型号S11-8000主变压器，控制室采用先进的通信技术及控制技术，能准确检测变电站高压设备的运行情况及相关参数并及时传送到上位机，实际情况详见我单位高压供电系统图纸图一。
一、关于对高压供电系统设备（35kv供电线路、S11-8000主变压器、6kv供电线路、6kv高压电缆、6kv电抗器）详细参数说明：1、35kv供电线路：长：4.4km、直径：150mm、材质：LGJ、实际电抗值为：0.394Ω/km（查自煤矿电工高压供电一书）2、35kv供电线路长：3.08km、直径：150mm、材质：LGJ、实际电抗值为：0.394Ω/km（查自煤矿电工高压供电一书）此供电线路为热备用，再此不做计算。
3、S11-8000主变压器（计算中所涉及T1、T2主变型号、参数完全一样，另一台备用）：型号为：S11-8000、容量：8000kva 、阻抗电压为7.23%、变比：35kv/6kv （查自变压器参数说明书）4、6kv 供电线1：长：3.6km 、直径：120mm 、材质：LGJ 、实际电抗值为：0.353Ω/km （查自煤矿电工高压供电一书）6kv 供电线2：长：2.64km 、直径：120mm 、材质：LGJ 、实际电抗值为：0.353Ω/km （查自煤矿电工高压供电一书）5、6kv 高压电缆：长：0.5km 、直径：120mm 、材质：铜、实际电抗值为：0.08Ω/km （查自煤矿电工高压供电一书）说明：我单位一号井地面配电室通往井下为3条同等长度、规格、型号6kv 高压电缆。
井下高压系统短路电流计算及高压控制开关分段能力和电缆热稳定校验
井下高压系统短路电流计算及高压控制开关分段能力和电缆热稳定校验35K V变电站MYJ V22-3×1200.66K m 中央变电所MYJ V22-3×1201.6K m采区变电所S1S2S3综采工作面配电点MYPTJ-3×51.4Km35/10 6.3MV A 井下高压系统短路电流计算及高压控制开关分段能力和电缆热稳定性校验：Y0=0.38Ω/K mX0=0Ω/K m△P k=36k w△P0=6k wU K％=7.5％I0％=0.45％Y0=0.179Ω/k mX0=0.06Ω/k mY0=0.179Ω/k mX0=0.06Ω/k m（一）S1点回路总阻抗1、求短路回路中各元件折算阻抗；R T1=△P K/1000·U N²/S N²=36/1000×10.5²/6.3²=3969/39690=0.1ΩX T1=U K%/100×U N²/S N=7.5/100×10.5²/6.3=826.875/630=1.3125ΩR L1=0.179×0.66=0.11814ΩX L1=0.06×0.66=0.0396Ω（二）求短路回路总阻抗；X互=1.3125+0.0396=1.3521Ω（三）求S1点的短路参数；I S（3）=Vav/3×∑=10.5/3×1.3521=10.5/2.342=4.48KAi im=2.55I S（3）=2.55×4.48=11.43KAI im=1.52I S（3）=1.52×4.48=6.81KAS S=Uar²/X∑=10.5²/1.35=81.7MVAI S²=0.866I S（3）=0.866×4.48=3.88KA井下中央变电所高压真空配电装置（PJG-400/10Y）极限允许通过电流值为31.5KA，2s热稳态电流为12.5KA。
短路电流计算公式
变压器短路容量-短路电流计算公式-短路冲击电流的计算发布者：admin 发布时间：2009-3-23 阅读：513次供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。
高压自动断路器的短路电流计算与分析
高压自动断路器的短路电流计算与分析高压自动断路器是电力系统中保护设备的重要组成部分，其主要功能是在发生电力系统中故障时自动切断电流，以保护设备和系统安全。
在设计和选择高压自动断路器时，短路电流是一个重要的参数，对于保护设备的安全运行起着关键的作用。
本文将对高压自动断路器的短路电流进行计算与分析。
短路电流是指电力系统中发生故障时的电流值。
通过计算短路电流，可以确保高压自动断路器在故障发生时能够正确切断电流，保护设备和系统。
短路电流的计算需要考虑多种因素，包括电源电压、系统阻抗、故障类型等。
首先，计算短路电流需要确定电力系统的工作电压。
工作电压是指正常运行时的电源电压，一般由电力公司提供。
在进行短路电流计算时，需要将工作电压作为基准。
其次，计算短路电流还需要考虑系统的阻抗。
电力系统的阻抗是指电力系统内各个元件的电阻和电抗之和。
常见的阻抗元件包括电缆、变压器、发电机等。
计算短路电流时，需要将各个元件的阻抗值考虑在内，以准确计算短路电流。
第三，计算短路电流还需要确定故障类型。
常见的故障类型包括对地短路、两相短路、三相短路等。
不同的故障类型对短路电流的计算有不同的影响。
对地短路的短路电流通常比两相短路或三相短路小，因为对地短路相对于两相短路或三相短路来说，等效电阻较大。
通过对高压自动断路器的短路电流进行计算与分析，可以确定断路器的额定短路容量。
额定短路容量是指断路器能够正常工作的最大短路电流值。
断路器的额定短路容量需要根据系统的工作电压和故障类型来确定。
通常情况下，断路器的额定短路容量应该大于或等于系统中的最大短路电流，以确保其在故障发生时能够正常工作。
除了计算短路电流，对高压自动断路器的短路电流还需要进行分析和评估。
通过对短路电流的分析，可以确定断路器的动稳定性和静稳定性。
动稳定性是指断路器在故障发生时的稳定性，即是否能够正常切断电流，并保护设备和系统安全。
静稳定性是指断路器在正常运行时的稳定性，即是否能够承受额定电流。
高压短路电流计算书
高压短路电流计算书1.计算依据《工业与民用配电设计手册》第三版（中国电力出版社）第四章p123~p152页2.假定条件(1)假定短路电流是由不衰减的交流分量和以初始值A衰减到零的直流分量组成，可认为远端短路的对称电流初始值I”k和稳态短路电流I k是相等的，即称为远端短路；(2)高压短路只计及各元件（发电机、变压器、电抗器、线路等）的电抗，不计电阻。
3.计算方法标幺制4.已知条件（用户输入）总电抗标幺值X*= 10基准容量S j= 100(MVA)系统标称电压U n=10(kV)= 5.5(kA)基准电流I j= j√3∗1.05∗U峰值系数K p= 1.85.计算流程短路容量：S k=S j/X* (MVA)三相短路电流初始值：I”k(3)=I j/X*(kA)三相短路稳态电流有效值：I k(3)= I”k(3)(kA)三相短路峰值电流：i p(3)=K p∗√2∗I”k(3)(kA)三相短路全电流最大有效值：I p(3)= I”k(3)∗√1+2(K p−1)2(kA)两相不接地短路电流初始值：I”k(2)=0.866*I”k(3)(kA) =两相不接地短路稳态电流有效值：I k(2)=0.866*I k(3)(kA)两相不接地短路峰值电流：i p(2)=0.866*i p(3)(kA)两相不接地短路全电流最大有效值：I p(2)=0.866*I p(3)(kA)6.输出结果短路容量：S k(MVA) = 10 (MVA)三相短路电流初始值：I”k(3)(kA) = 0.55(kA)三相短路稳态电流有效值：I k(3)(kA) = 0.55(kA)三相短路峰值电流：i p(3)(kA) = 1.4( kA)三相短路全电流最大有效值：I p(3)(kA) = 0.83 (kA)两相不接地短路电流初始值：I”k(2)(kA) = 0.48(kA)两相不接地短路稳态电流有效值：I k(2)(kA) = 0.48 (kA)两相不接地短路峰值电流：i p(2)(kA) =1.21( kA)两相不接地短路全电流最大有效值：I p(2)(kA) =0.72(kA)。
煤矿高压短路电流计算
第一章地面6KV母线及以上系统参数计算一、概述：裴沟矿矿井电源有两个，电源回路四条，两个35KV变电站分别引自两个110KV变电站，其中裴沟35KV变电站电源有两条电源线路，一条电源线路为I密裴线引自七里岗110KV变电站35KV母线（属省网电源），另一条电源线路为II来裴线引自来集110KV变电站35KV 母线（属集团公司自备电网电源）；杨河35KV变电站两条电源线路均引自来集110KV变电站35KV母线。
两35KV变电站低压侧均以6KV 配电。
来集110KV变电站两段35KV母线分裂运行，系统配置相同，均为三相三卷变压器，七里岗同样为三相三卷变压器。
裴沟35KV变电站两段35KV母线、两段6KV母线均分裂运行，杨河35KV变电站两段35KV母线、两段6KV母线正常情况下分裂运行。
二、35KV及以上系统资料及6KV出口母线短路参数计算1、系统资料2006年7月15日集团公司供电处生产科向我矿提供系统阻抗参数如下：集团公司来集110KV变电站35KV母线侧：最大方式相对基准阻抗：X max‴j·35·L=0.2949最小方式相对基准阻抗：X min‴j·35·L=0.4221两35KV母线阻抗相同。
七里岗110KV变电站35KV母线出口阻抗：最大方式相对基准阻抗：X max‴j·35·Q=0.2034最小方式相对基准阻抗：X min‴j·35·Q=0.4106以上参数基准容量为100MVA。
2、35KV部分资料⑴、I密裴线为LGJ-120-5.5KmII来裴线为LGJ-120-1.5KmI来杨线为LGJ-120-2.2KmII来杨线为LGJ-120-2.6Km(来杨线计算均取2.4Km计算)裴I主变为SF b－10000KVA/35KV。
裴II主变为SF b－12500KVA/35KV。
杨I、II主变均为SFZ9－10000KVA/35KV。
高压_短路电流计算
二、短路过程的简单分析（设
）
R
X
(3)
k
RL
XL
G
Q电源
a)
续上页
等效电路的电压方程为
Rik
L
dik dt
Um sin t
解之得,短路电流为
t
ik Ikm sin(t k ) Ce
短路前负荷电流为 i Im sin(t )
当t＝0时，由于短路电路存在着电感，因此电流不会突变，
即ik0=i0，可求得积分常数，即
C Ikm sink Im sin
则得短路电流
无限大容量系统发生三相短路时的电压、电流曲线如下图：
i,u i, u
i ish
ikk
iipp
iinnpp
ish
uuii
np(0) i
u
O
0.01s
p(0) i
i0
正常运行状态
暂态
i
Hale Waihona Puke 稳态2I∞t(ωt t)
XS
Xd
Sd Sk
式中，Sk为电力系统变电所高压馈电线出口处的短路容量。
续上页 2）电力线路的电抗标幺值
X
* WL
X WL
Xd
x0 L
Sd
U
2 c
式中： L为线路长度，x0为线路单位长度的电抗，可查手册。
通常 10kV架空线 x0=0.35Ω/km，10kV电缆 x0=0.1Ω/km 3）电力变压器的电抗标幺值
（对高压系统）
I (3) sh
1.09I "(3)
（对低压系统）
三相短路容量：
高压配电点短路电流计算公式
P
= 电动机额定功率（kW）
U_e
= 电动机额定电压（kV）
I_(dz·j)=(k_k·I_( 1.过负荷保护 e·D))/k_f
=
k_k
可靠系数（1.2-1.4） 取
k_f I_(e·D)
返回系数
取
电动机额定电流
=
I_(e·D)=P/(√3 U_e cosφ )
250 1.2
178.8
1.2 0.95 141.5
=
817.5
K=(I_^((2)))/I_dzj
3.灵敏度效验
=
3.6
I_^((2))
两相短路电流
=
2972
1.定时限过电流保护
进线开关
I_dz=k_k·(I_(q·max)+k_1 ∑▒I_eD +k_2 ∑▒I_eB )
I_qmax ∑▒I_eD
最大一台电动机的启动电流 其余电动机额定电流之和
cosφ
电动机功率因数
=0.Βιβλιοθήκη 52.速断保护 I_dzj=k_k·I_qe = 1018.9
电动机启动电流
I_qe
6·I_(e·
=
D)
K=(I_^((2)))/I_dzj
3.灵敏度效验
=
849.1 0.4
I_^((2))
两相短路电流
=
383
U_e
k_k k_f I_(e·B)
变压器
P
变压器额定容量 （kVA）
=
U_e
= 一次侧额定电压（kV）
1.过负荷保护
I_(dz·j)=(k_k·I_( e·B))/k_f
=
k_k k_f I_(e·B)
高压短路电流计算
高压短路电流计算书计算人:审核人:负责人:大方式下:基准值的选择，取S j=100MVA，U j=6.3kV，则I j=9.16kA，井下短路电流计算:一、旺家垣35KV变电站电抗器处短路容量计算:S d=S j÷X*x=100÷1.926=51.9MVAX*xj=X*j∑+ X*jk=1.01+0.916=1.926X*j∑——电抗器前系统的总基准标么电抗X*j∑=100÷98.87=1.01X*jk——电抗器的基准标么电抗X*jk= X k﹪×I j÷I ke=10﹪×9.16÷1=0.916X k﹪——额定电抗10﹪I ke——电抗器额定电流 I ke=1kA二、井下各变电所母线短路电流计算:1、一号井中央变电所母线短路电流:I d(2)=0.87I d(3)=0.87×4.48=3.89kAI d(3)=I d*I j=0.49×9.16=4.48kAI d*——短路电流标么值I d*=U*/X*∑=1/X*∑=1/2.027=0.49U*——电源电压标么值，取U j= U p，U*=1X*∑——回路总标么电抗值X*∑= X*x+X*L=1.926+0.101=2.027X*x——电源电抗X*x= S j /S d=100/51.9=1.926X*L——电缆电抗X*L=X0L S j/U2j=0.08×0.5×100/6.32=0.101X0——6kV电缆每公里电抗值，取0.08Ω/km L——6kV电缆长度，0.5km2、五采三段变电所母线短路电流:I d(2)=0.87I d(3)=0.87×3.53=3.07kAI d(3)=I d*I j=0.368×9.16=3.53kAI d*——短路电流标么值I d*=U*/X*∑=1/X*∑=1/2.712=0.368U*——电源电压标么值，取U j= U p，U*=1X*∑——回路总标么电抗值X*∑= X*x+X*L=1.926+0.786=2.712X*x——电源电抗X*x= S j /S d=100/51.9=1.926X*L——电缆电抗X*L=X0L S j/U2j=0.08×3.9×100/6.32=0.786X0——6kV电缆每公里电抗值，取0.08Ω/km L——6kV电缆长度，3.9km3、五采四段变电所母线短路电流:I d(2)=0.87I d(3)=0.87×3.21=2.56kAI d(3)=I d*I j=0.351×9.16=3.21kAI d*——短路电流标么值I d*=U*/X*∑=1/X*∑=1/2.846=0.351U*——电源电压标么值，取U j= U p，U*=1X*∑——回路总标么电抗值X*∑= X*x+X*L=1.926+0.927=2.846X*x——电源电抗X*x= S j /S d=100/51.9=1.926X*L——电缆电抗X*L=X0L S j/U2j=0.08×4.6×100/6.32=0.927X0——6kV电缆每公里电抗值，取0.08Ω/km L——6kV电缆长度，4.6km4、二号中央变电所母线短路电流:I d(2)=0.87I d(3)=0.87×4.48=3.89kAI d(3)=I d*I j=0.49×9.16=4.48kAI d*——短路电流标么值I d*=U*/X*∑=1/X*∑=1/2.027=0.49U*——电源电压标么值，取U j= U p，U*=1X*∑——回路总标么电抗值X*∑= X*x+X*L=1.926+0.101=2.027X*x——电源电抗X*x= S j /S d=100/51.9=1.926X*L——电缆电抗X*L=X0L S j/U2j=0.08×1÷2×100/6.32=0.101X0——6kV电缆每公里电抗值，取0.08Ω/kmL——6kV电缆长度，1km(35kV变电站至二号中央变电所为双电缆供电)5、六采二段变电所母线短路电流:I d(2)=0.87I d(3)=0.87×3.89=3.38kAI d(3)=I d*I j=0.425×9.16=3.89kAI d*——短路电流标么值I d*=U*/X*∑=1/X*∑=1/2.349=0.425U*——电源电压标么值，取U j= U p，U*=1X*∑——回路总标么电抗值X*∑= X*x+X*L=1.926+0.423=2.349X*x——电源电抗X*x= S j /S d=100/51.9=1.926X*L——电缆电抗X*L=X0L S j/U2j=0.08×2.1×100/6.32=0.423X0——6kV电缆每公里电抗值，取0.08Ω/kmL——6kV电缆长度，1÷2+1.6=2.1km(35kV变电站至二号中央变电所为双电缆供电，中央变电所至六采各变电所为单电缆供电。
10kv高压侧故障短路电流计算
10kv高压侧故障短路电流计算1. 10kv高压侧故障短路电流计算的背景- 10kv高压侧故障短路电流计算是电力系统中的一个重要环节，它可以帮助我们预测电力系统中可能出现的故障状况，从而采取相应的措施进行预防和处理。
2. 10kv高压侧故障短路电流计算的基本原理- 10kv高压侧故障短路电流计算的基本原理是根据电路的参数和故障类型，计算出故障时电路中的电流大小和方向，以及故障点的位置等信息。
这些信息可以帮助我们快速准确地定位故障点，并采取相应的措施进行处理。
3. 10kv高压侧故障短路电流计算的步骤- 10kv高压侧故障短路电流计算的步骤一般包括以下几个方面：1）确定故障类型，包括单相短路、两相短路和三相短路等。
2）确定电路参数，包括电源电压、电路阻抗和负载电流等。
3）计算故障电流，根据电路参数和故障类型，计算出故障时电路中的电流大小和方向。
4）计算故障点位置，根据故障电流和电路参数，计算出故障点的位置。
5）根据故障点位置和故障类型，确定故障处理方案。
4. 10kv高压侧故障短路电流计算的应用- 10kv高压侧故障短路电流计算在电力系统中有着广泛的应用，它可以帮助我们预测电力系统中可能出现的故障状况，从而采取相应的措施进行预防和处理。
同时，它也可以帮助我们优化电力系统的设计和运行，提高电力系统的可靠性和安全性。
5. 10kv高压侧故障短路电流计算的注意事项- 在进行10kv高压侧故障短路电流计算时，需要注意以下几个方面：1）准确测量电路参数，包括电源电压、电路阻抗和负载电流等。
2）根据故障类型选择合适的计算方法，确保计算结果的准确性。
3）注意故障时电路中的电流方向，以便正确判断故障点位置。
4）根据故障点位置和故障类型，选择合适的故障处理方案。
以上就是关于10kv高压侧故障短路电流计算的相关内容，希望对大家有所帮助。
采区高压短路电流计算及高压设备选择
采区高压短路电流计算及高压设备选择一、采区高压短路电流计算1、变压器高压侧短路电流计算为校验采区高压配电装置的开断能力，必须求出采区变压器高压侧短路电流I d(3)=U p/√3(R2+(X y+X)2)1/2 安式中：U p 高压电网平均电压，伏X y 换算到井下中央变母线上的电源电抗，欧；可用下式计算X y = U p2/S d (欧)R、X 中央变至采变的高压电缆的电阻和电抗；欧。
2、变压器低压侧短路电流的简便计算方法该方法是在忽略系统阻抗的条件下计算出来，其值比实际略大一些。
①三相短路电流计算I K(3)=100I N2/U K式中：I K(3) 三相短路电流，安；I N2 变压器二次侧额定电流，安；U K 变压器阻抗电压百分数，%。
②二相短路电流值I K(2)=0.866 I K(3)二、高压配电箱的选择在采区变的变压器高压侧采用高压防爆配电箱，选择原则如下：1、额定电压应符合高压网络的电压等级；2、额定电流不小于所控制设备的额定电流；3、额定开断电流不小于母线最大三相短路电流。
采区低压电网短路电流计算短路电流的计算是为了正确选择和校验电气设备，使其满足电流的动、热稳定性的要求。
对于低压开关设备和熔断器等，还应按短路电流校验其分断能力。
计算短路电流时，首先要选择好短路点，短路点通常选择在被保护线路的始、末端。
始端短路点用于计算最大三相短路电流，用于校验设备和电缆的动、热稳定性；末端用于计算最小二相短路电流，用于校验继电保护整定值的可靠性。
短路电流的计算方法有解释法和图表法，主要以解释法为主。
一、短路电流的计算公式1、三相短路电流计算：I K(3)=U N2/{√3·[(∑R)2+(∑X)2]1/2}式中：I K(3) 三相短路电流，安；U N2 变压器二次侧额定电压，对于127、380、660伏电网，分别取133、400、690伏；∑R、∑X短路回路内一相的电阻、电抗的总和，欧。
短路电流计算计算方法
短路电流计算>计算方法短路电流计算>计算方法短路电流计算方法一、高压短路电流计算（标幺值法）1、基准值选择功率、电压、电流电抗的基准值分别为、、、时，其对应关系为：为了便于计算通常选为线路各级平均电压；基准容量通常选为100MVA。
由基准值确定的标幺值分别如下：式中各量右上标的“*“用来表示标幺值，右下标的“d”表示在基准值下的标幺值。
2、元件的标幺值计算（1）电源系统电抗标幺值—电源母线的短路容量（2）变压器的电抗标幺值由于变压器绕组电阻比电抗小得多，高压短路计算时忽略变压器的绕组电阻，以变压器的阻抗电压百分数（%）作为变压器的额定电抗，故变压器的电抗标幺值为：—变压器的额定容量，MVA（3）限流电抗器的电抗标幺值%—电抗器的额定百分电抗—电抗器额定电压，kV —电抗器的额定电流，A（4）输电线路的电抗标幺值已知线路电抗，当=时—输电线路单位长度电抗值，Ω/km3、短路电流计算计算短路电流周期分量标幺值为—计算回路的总标幺电抗值—电源电压标幺值，在=时，=1=短路电流周期分量实际值为=对于电阻较小，电抗较大（<1/3）的高压供电系统，三相短路电流冲击值=2.55 三相短路电流最大有效值=1.52常用基准值(=100MVA)电网额定电压（kV）3.06.010.035.060.0110基准电压（kV）3.156.310.53763115基准电流（kA）18.39.165.51.560.920.502二、低压短路电流计算（有名值法）1.三相短路电流2.两相短路电流3.三相短路电流和两相短路电流之间的换算关系4.总电阻和总电抗5.系统电抗6.高压电缆的阻抗7.变压器的阻抗8.低压电缆的电阻和电抗—三相短路电流，A—两相短路电流，A—变压器二次侧的额定电压，对于127、380、660和1140V电网分别为133、400、690和1200V。
、—分别为短路回路中一相的总电阻和总电抗，。
高压三相短路电流计算公式
高压三相短路电流计算公式在电力系统中，短路电流是一个非常重要的参数，它直接影响着系统的安全性和稳定性。
高压三相短路电流是指在高压电力系统中，三相之间发生短路时所产生的电流。
正确地计算高压三相短路电流对于系统的设计和运行至关重要。
本文将介绍高压三相短路电流的计算公式及其相关知识。
高压三相短路电流的计算公式通常使用对称分量法进行计算。
对称分量法是一种简单有效的计算方法，通过将三相电流分解为正序、负序和零序分量，可以方便地进行短路电流的计算。
在实际的电力系统中，短路电流的计算通常是由专业的电力系统分析软件完成的，但了解计算公式的原理和方法对于理解短路电流的特性和影响也是非常有帮助的。
高压三相短路电流的计算公式可以表示为：Isc = (U / Z) 100。
其中，Isc表示短路电流，U表示系统的额定电压，Z表示系统的短路阻抗。
在实际的计算中，短路阻抗通常是由系统的参数和设备的特性来确定的，而额定电压则是系统的设计参数。
通过这个简单的公式，我们可以很容易地计算出系统在发生短路时的电流大小。
在实际的电力系统中，短路电流的大小对系统的设备和保护装置都有着重要的影响。
短路电流越大，系统中的设备和导线所承受的电流也就越大，因此需要更大的断路容量和更高的绝缘等级。
另外，短路电流也是保护装置选择和设置的重要参数，保护装置需要能够快速准确地切断短路电流，以保护系统的设备和人员的安全。
除了短路电流的大小，其波形和持续时间也是重要的参数。
短路电流的波形通常是非对称的，其中包含了直流分量和谐波分量，这些特性对系统的设备和保护装置都有着重要的影响。
另外，短路电流的持续时间也是需要考虑的因素，长时间的短路电流可能会导致设备的过热和损坏。
在实际的电力系统中，短路电流的计算通常是由专业的电力系统分析软件完成的。
这些软件能够准确地考虑系统的参数和设备的特性，进行短路电流的计算和分析。
通过这些软件，工程师可以快速准确地得到系统在不同条件下的短路电流大小和波形，从而为系统的设计和运行提供重要的参考。
高压短路电流计算书
高压短路电流计算书参考标准：《导体和电器选择设计技术规程》，DL/T 5222-2005；《电力工程电气设计手册》，电气一次部分；《电力系统暂态分析》；《工业与民用配电设计手册》，第三版；已知条件计算算法：节点导纳法基准容量：Sj=100MVA考虑电动机反馈电流平均倍数 = 6冲击系数 = 1.51、短路点d11.1对称短路计算(三相短路)短路点平均电压Uj = 35.000 kV短路点基准电流Ij = Sj/(√3Uj) = 100.000/(√3×35.000) = 1.650 kA1.1.1 d1短路点系统C1分支分支名称：系统C1分支电抗标幺值：正序X1 = 0.8541短路电流周期分量起始值：I" = Sj/(√3*Uj*X1 ) = 100.000/(√3×35.000×0.854) = 1.931(KA) 0.1秒短路电流有效值：I0.1= I" = 1.931(KA)4秒短路电流有效值：I4= I" = 1.931(KA)短路冲击电流值：ich = √2*Kch*I" = √2×1.800×1.931 = 4.916(KA)短路电流全电流最大有效值：Ich = I"√[1+2*(Kch-1)2] = 1.931√[1+2×(1.800-1)2] = 2.916(KA) 起始短路容量：S" = √3*Uj*I" = √3×35.000×1.931 = 117.1(MVA)1.1.2 d1短路点小计:d1短路点总电抗标幺值：正序X1 = 0.8541短路电流周期分量起始值：I" = 1.931 = 1.931(kA)0.1秒短路电流有效值：I0.1=1.931 = 1.931(kA)4秒短路电流有效值：I4=1.931 = 1.931(kA)短路电流全电流最大有效值：Ich = 2.916 = 2.916(kA)短路冲击电流值：ich = 4.916 = 4.916(kA)起始短路容量：S" = 117.1 = 117.1(MVA)2、短路点d22.1对称短路计算(三相短路)短路点平均电压Uj = 10.500 kV短路点基准电流Ij = Sj/(√3Uj) = 100.000/(√3×10.500) = 5.499 kA2.1.1 d2短路点系统C1分支分支名称：系统C1分支电抗标幺值：正序X1 = 1.3541短路电流周期分量起始值：I" = Sj/(√3*Uj*X1 ) = 100.000/(√3×10.500×1.354) = 4.061(KA) 0.1秒短路电流有效值：I0.1= I" = 4.061(KA)4秒短路电流有效值：I4= I" = 4.061(KA)短路冲击电流值：ich = √2*Kch*I" = √2×1.800×4.061 = 10.337(KA)短路电流全电流最大有效值：Ich = I"√[1+2*(Kch-1)2] = 4.061√[1+2×(1.800-1)2] = 6.131(KA) 起始短路容量：S" = √3*Uj*I" = √3×10.500×4.061 = 73.8(MVA)2.1.2 d2短路点小计:d2短路点总电抗标幺值：正序X1 = 1.3541短路电流周期分量起始值：I" = 4.061 = 4.061(kA)0.1秒短路电流有效值：I0.1=4.061 = 4.061(kA)4秒短路电流有效值：I4=4.061 = 4.061(kA)短路电流全电流最大有效值：Ich = 6.131 = 6.131(kA)短路冲击电流值：ich = 10.337 = 10.337(kA)起始短路容量：S" = 73.8 = 73.8(MVA)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于35kv/6kv高压供电系统短路电流计算
关于35kv/6kv高压供电系统短路电流计算
目的：
因高压供电系统发生短路时会产生的大电流，大电流的热效应及冲击性会严重损害高压供电设备及供电线路，严重时还可能发生人身安全事故，所以计算高压短路点短路电流、冲击电流、短路容量来调整高压配电装置继电保护整定值是保证供电系统正常运行的必要条件。
变电站简单介绍：
我单位拥有35kv/6kv独立变电站，采用35kv双回路供电方式，变电站有三台型号S11-8000主变压器，控制室采用先进的通信技术及控制技术，能准确检测变电站高压设备的运行情况及相关参数并及时传送到上位机，实际情况详见我单位高压供电系统图纸图一。
一、关于对高压供电系统设备（35kv供电线路、S11-8000主变压器、6kv供电线路、6kv高压电缆、6kv电抗器）详细参数说明：
1、35kv供电线路：长：4.4km、直径：150mm、材质：LGJ、实际电抗值为：0.394Ω/km（查自煤矿电工高压供电一书）
2、35kv供电线路长：3.08km、直径：150mm、材质：LGJ、实
际电抗值为：0.394Ω/km（查自煤矿电工高压供电一书）此供电线路为热备用，再此不做计算。
3、S11-8000主变压器（计算中所涉及T1、T2主变型号、参数完全一样，另一台备用）：型号为：S11-8000、容量：8000kva、阻抗电压为7.23%、变比：35kv/6kv（查自变压器参数说明书）
4、6kv供电线1：长：3.6km、直径：120mm、材质：LGJ、实际电抗值为：0.353Ω/km（查自煤矿电工高压供电一书）6kv供电线2：长：2.64km、直径：120mm、材质：LGJ、实际电抗值为：0.353Ω/km（查自煤矿电工高压供电一书）
5、6kv高压电缆：长：0.5km、直径：120mm、材质：铜、实际电抗值为：0.08Ω/km（查自煤矿电工高压供电一书）说明：我单位一号井地面配电室通往井下为3条同等长度、规格、型号6kv 高压电缆。
6、6kv电抗器：额定电压：6kv、额定电流180A、实际电抗百分值为5.9%（查自电抗器产品说明书）。
二、为了计算方便我们采用标幺值法，电力系统基准容量取Sd=100MVA，高压供电系统简化等效电路详见图二
S WL1WL2WL4
电力系统35kv架空线路S11-8000主变6kv架空线路16k高压电缆（3）R1电抗（6）
T1T2WL3
6kv架空线路2
S11-8000主变短1短2短3短4短5短6高压供电系统等效电路简化图
三、计算图中标注的短1、短2、短3、短4、短5、短6处的短路点电流、冲击电流及短路容量。
1、首先计算电力系统容量及高压供电设备电抗标幺值。
电力系统容量：Soc=3*U 额*I 分=3*35kv*25kA=1500MVA 电力系统标幺值：X*S =
soc sd =1500100=0.07 35kv 架空线路电抗标幺值：
X*WL1=X 1*L 1*
Uc2sd =0.394*4.4*1225
100=0.14 S11-8000主变电抗标幺值：X*T =100SN sd *Uk%= 8000
*1001000*100*7.23=0.9 6kv 架空线路1电抗标幺值：X*WL2=X 2*L 2*Uc2
sd =0.353*3.6 *36
100=3.53 6kv 架空线路2电抗标幺值：X*WL3=X 3*L 3*Uc2
sd =0.353*2.64 *36
100=2.59 6kv 电缆电抗标幺值：X*WL4=X 4*L 4*Uc2sd =0.08*0.5 *36100=0.11
6kv 电抗器电抗标幺值：X*R =100 XR%*IN UN *1.732Uc2
sd =3.15 2、短1（即35kv 架空线三相短路）处短路电流计算：
短1处基准电流：Id1=sd/3Uc=
60.62100=1.6KA 短1处总电抗标幺值：X*∑1= X*S + X*WL1=0.07+0.14=0.21
短1处三相短路电流：I (3)K-1=?1*X Id1=0.21
1.6=7.6KA 因短路进入稳态即：I (3)K-1=I (3) ∞=I ”(3)
短1处三相短路冲击电流：i （3）sh =2.55 I ”(3) =7.6*2.55=19.38KA 短1处三相短路容量：S (3)K-1=?1*X sd =0.21
100=476MVA 短1处两相短路电流：I (2)K-1=0.866 I (3)K-1=6.58KA
3、短2（即主变二次侧三相短路）处短路电流计算（因主变T1、T2高压侧为同一条电源线路、主变T1、T2型号及参数相同即二次侧三相短路电流基本相同，另一台主变备用，在这里只针对主变T1进行计算）：
短2处基准电流：Id1=sd/3Uc=
10.04100=9.62KA 短2处总电抗标幺值：X*∑1= X*S + X*WL1+ X*T =0.07+0.14+0.9 =1.11
短2处三相短路电流：I (3)K-1=?1*X Id1=1.11
9.62=8.67KA 因短路进入稳态即：I (3)K-1=I (3) ∞=I ”(3)
短2处三相短路冲击电流：i （3）sh =2.55 I ”(3) =8.67*2.55=22.1KA 短2处三相短路容量：S (3)K-1=?1*X sd =1.11
100=90.1MVA 短2处两相短路电流：I (2)K-1=0.866 I (3)K-1=7.51KA
4、短3（即乐亭一号线架空线路三相短路）处短路电流计算： 短3处基准电流：Id1=sd/3Uc=10.04
100=9.62KA
短3处总电抗标幺值：
X*∑
1= X*S + X*WL1+ X*T + X*WL2=0.07+0.14+0.9+3.53 =4.64 短3处三相短路电流：I (3)K-1=?1*X Id1=4.64
9.62=2.07KA 因短路进入稳态即：I (3)K-1=I (3) ∞=I ”(3)
短3处三相短路冲击电流：i （3）sh =2.55 I ”(3) =2.07*2.55=5.29KA 短3处三相短路容量：S (3)K-1=?1*X sd =4.64
100=21.55MVA 短3处两相短路电流：I (2)K-1=0.866 I (3)K-1=1.79KA
5、短4（即乐亭二号线架空线路三相短路）处短路电流计算： 短4处基准电流：Id1=sd/3Uc=
10.04
100=9.62KA 短4处总电抗标幺值：
X*∑1= X*S + X*WL1+ X*T + X*WL3=0.07+0.14+0.9+2.59 =3.91 短4处三相短路电流：I (3)K-1=?1*X Id1=3.91
9.62=2.46KA 因短路进入稳态即：I (3)K-1=I (3) ∞=I ”(3)
短4处三相短路冲击电流：i （3）sh =2.55 I ”(3) =2.07*2.55=6.273KA 短4处三相短路容量：S (3)K-1=?1*X sd =3.91
100=25.5MVA 短4处两相短路电流：I (2)K-1=0.866 I (3)K-1=2.13KA
5、短5（即一号井高压电缆短路三相短路）处短路电流计算：
1、一号线所带107、104高压电缆三相短路计算（因107、104高压电缆长度、参数、型号完全一样，因此短路电流基本一致）： 短5处基准电流：Id1=sd/3Uc=
10.04100=9.62KA 短5处总电抗标幺值：
X*∑1= X*S + X*WL1+ X*T + X*WL2+
X*WL4=0.07+0.14+0.9+3.53+0.1=4.74
短5处三相短路电流：I (3)K-1=?1*X Id1=4.74
9.62=2.02KA 因短路进入稳态即：I (3)K-1=I (3) ∞=I ”(3)
短5处三相短路冲击电流：i （3）sh =2.55 I ”(3) =2.07*2.55=5.17KA 短5处三相短路容量：S (3)K-1=?1*X sd =4.74
100=21.09MVA 短5处两相短路电流：I (2)K-1=0.866 I (3)K-1=1.75KA
2、二号线所带203高压电缆三相短路计算：
短5处基准电流：Id1=sd/3Uc=
10.04100=9.62KA 短5处总电抗标幺值：
X*∑1= X*S + X*WL1+ X*T + X*WL3+ X*WL4=0.07+0.14+0.9+2.59+0.1=3.8
短5处三相短路电流：I (3)K-1=?1*X Id1=3.8
9.62=2.53KA 因短路进入稳态即：I (3)K-1=I (3) ∞=I ”(3)
短5处三相短路冲击电流：i （3）sh =2.55 I ”(3) =2.07*2.55=6.45KA 短5处三相短路容量：S (3)K-1=?1*X sd =3.8
100=26.3MVA 短5处两相短路电流：I (2)K-1=0.866 I (3)K-1=2.19KA
四、此次高压系统三相短路电流计算只计算到一号井井下中央配电室，若供电系统发生改变或改造可以另行延伸计算。
