一个电感镇流器带动两根20W的日光灯接线图
日光灯、双控灯、安全灯的接线原理图
日光灯、双控灯、安全灯的接线原理图老姚书馆馆提供接线并指出各元件的作用1、镇流器：它在启辉器接通时，限制日光灯的灯丝电源(灯丝发热，加热灯管内的汞蒸气，以降低其放电电压)；在启辉器恢复断开状态时，灯管内汞蒸汽气体放电，因其气体放电电阻很小，仍靠镇流器限制其放电电流。
此外，在启辉器恢复断开状态瞬间，在镇流器的铁芯内可能有残存的磁场能，它会转化为电场能，在镇流器两端产生一个反电动势，它与电源电压叠加，有利于灯管内气体放电。
2、启辉器：这旨一个充有氖气及两个电极构成的充气管，其中的一个电极为双金属片。
开关闭合后，氖气放电(这时，由于灯管内汞蒸汽处于冷态，放电电压高，不能放电)，使双金属片受热变形，直至两极接通，为灯丝电流提供了通路。
启辉器两极的接通，其内部不再放电而冷却，经过一定时间而恢复到断开状态。
灯管内已被加热了汞汽，由于其放电电压已经下降而放电，灯管发光。
灯具接线要求1、安装高度：(1)一般室内(办公室、商店、居民住宅)灯头对地应不低于2m。
(2)潮湿及危险场所(相对湿度85％以上、环境温度40％以上、有导电灰尘、导电地面)灯头对地应不低于2.5m。
(3)室外的临时灯，安装高度一般不应低于3m。
2、开关的安装：(1)拉线开关：安装高度一般应距地面2～3m，距顶棚0.3m，拉线垂下距门口0.15-0.2m。
(2)暗装开关：安装高度一般应距地面1.2～1.4m；距门口0.15～0.2m。
(3)搬把开关应使操作柄搬向下时接通电路，搬向上时断开电路。
3、灯具的固定：(1)1Kg以下的灯具：可直接用导线吊装，但应在灯头及吊盒内做“结扣”。
(2)1～3Kg的灯具：应用吊链或管吊装，采用吊链吊装时，导线应编在吊链内。
(3)3Kg以上的灯具：应安装在预埋件(吊钩或螺栓)上。
4、安全灯的安装：(1)安全灯变压器的铁芯及外壳要接地(零)，如不是加强绝缘的，二次的一端也要接地。
(2)一次线要使用护套线，其长度应不超过3m。
日光灯电子整流器电路工作原理及13种电路图

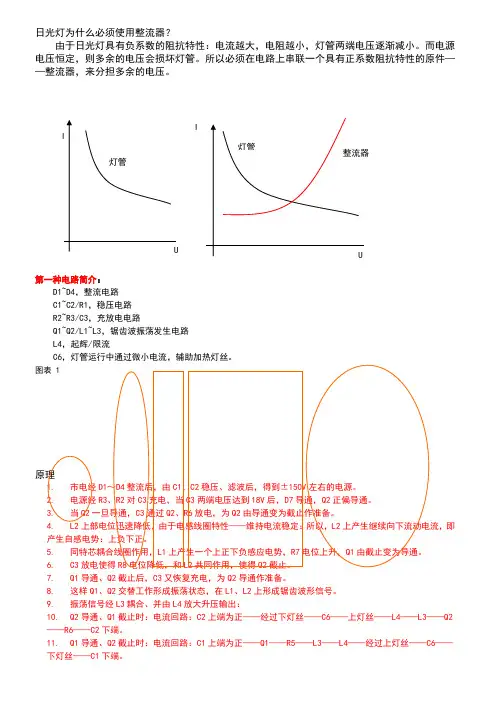

日光灯为什么必须使用整流器？由于日光灯具有负系数的阻抗特性：电流越大，电阻越小，灯管两端电压逐渐减小。
而电源电压恒定，则多余的电压会损坏灯管。
所以必须在电路上串联一个具有正系数阻抗特性的原件——整流器，来分担多余的电压。
第一种电路简介：D1~D4，整流电路C1~C2/R1，稳压电路R2~R3/C3，充放电电路Q1~Q2/L1~L3，锯齿波振荡发生电路L4，起辉/限流C6，灯管运行中通过微小电流，辅助加热灯丝。
图表 1原理 1. 市电经D1～D4整流后，由C1、C2稳压、滤波后，得到±150V 左右的电源。
2. 电源经R3、R2对C3充电，当C3两端电压达到18V 后，D7导通，Q2正偏导通。
3. 当Q2一旦导通，C3通过Q2、R6放电，为Q2由导通变为截止作准备。
4. L2上部电位迅速降低，由于电感线圈特性——维持电流稳定：所以，L2上产生继续向下流动电流，即产生自感电势：上负下正。
5. 同特芯耦合线圈作用，L1上产生一个上正下负感应电势，R7电位上升，Q1由截止变为导通。
6. C3放电使得R8电位降低，和L2共同作用，使得Q2截止。
7. Q1导通、Q2截止后，C3又恢复充电，为Q2导通作准备。
8. 这样Q1、Q2交替工作形成振荡状态，在L1、L2上形成锯齿波形信号。
9. 振荡信号经L3耦合、并由L4放大升压输出：10. Q2导通、Q1截止时：电流回路：C2上端为正——经过下灯丝——C6——上灯丝——L4——L3——Q2——R6——C2下端。
11. Q1导通、Q2截止时：电流回路：C1上端为正——Q1——R5——L3——L4——经过上灯丝——C6——下灯丝——C1下端。
I12.使L4、C6组成的串联谐振电路谐振，产生较高的脉冲谐振电压使灯管燃亮，灯点燃后，由于大部分电流流经灯管，C6电流很小，串联谐整停止，L4起到限流的作用，Q1、Q2继续交替导通，将300V直流电源逆变为25KHZ左右的锯齿波形电流（灯管正常后，灯管两端约为110V电压，其余电压由整流器承担）。
日光灯电子整流器电路工作原理及13种电路图

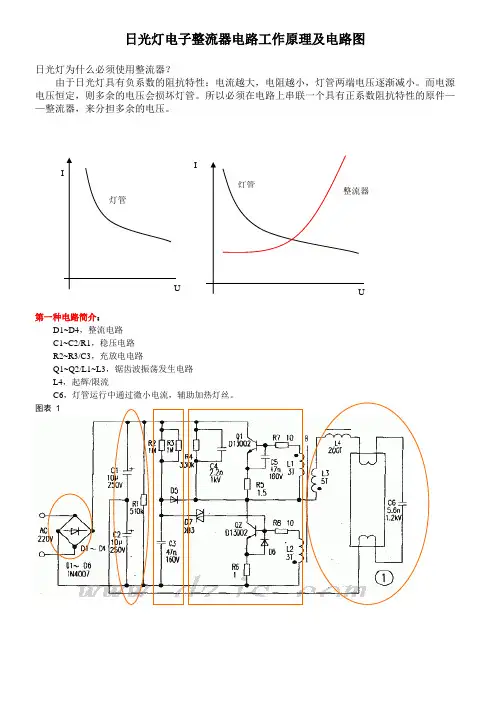

日光灯电子整流器电路工作原理及电路图日光灯为什么必须使用整流器？由于日光灯具有负系数的阻抗特性：电流越大，电阻越小，灯管两端电压逐渐减小。
而电源电压恒定，则多余的电压会损坏灯管。
所以必须在电路上串联一个具有正系数阻抗特性的原件——整流器，来分担多余的电压。
第一种电路简介：D1~D4，整流电路 C1~C2/R1，稳压电路 R2~R3/C3，充放电电路Q1~Q2/L1~L3，锯齿波振荡发生电路 L4，起辉/限流C6，灯管运行中通过微小电流，辅助加热灯丝。
图表 1UI灯管UI灯管整流器原理1.市电经D1～D4整流后，由C1、C2稳压、滤波后，得到±150V左右的电源。
2.电源经R3、R2对C3充电，当C3两端电压达到18V后，D7导通，Q2正偏导通。
3.当Q2一旦导通，C3通过Q2、R6放电，为Q2由导通变为截止作准备。
4.L2上部电位迅速降低，由于电感线圈特性——维持电流稳定：所以，L2上产生继续向下流动电流，即产生自感电势：上负下正。
5.同特芯耦合线圈作用，L1上产生一个上正下负感应电势，R7电位上升，Q1由截止变为导通。
6.C3放电使得R8电位降低，和L2共同作用，使得Q2截止。
7.Q1导通、Q2截止后，C3又恢复充电，为Q2导通作准备。
8.这样Q1、Q2交替工作形成振荡状态，在L1、L2上形成锯齿波形信号。
9.振荡信号经L3耦合、并由L4放大升压输出：10.Q2导通、Q1截止时：电流回路：C2上端为正——经过下灯丝——C6——上灯丝——L4——L3——Q2——R6——C2下端。
11.Q1导通、Q2截止时：电流回路：C1上端为正——Q1——R5——L3——L4——经过上灯丝——C6——下灯丝——C1下端。
12.使L4、C6组成的串联谐振电路谐振，产生较高的脉冲谐振电压使灯管燃亮，灯点燃后，由于大部分电流流经灯管，C6电流很小，串联谐整停止，L4起到限流的作用，Q1、Q2继续交替导通，将300V直流电源逆变为25KHZ左右的锯齿波形电流（灯管正常后，灯管两端约为110V电压，其余电压由整流器承担）。
LED日光灯接线图、日光灯接线图及双管日光灯接线图[管理资料]
![LED日光灯接线图、日光灯接线图及双管日光灯接线图[管理资料]](https://img.taocdn.com/s3/m/346616823169a4517723a3e7.png)

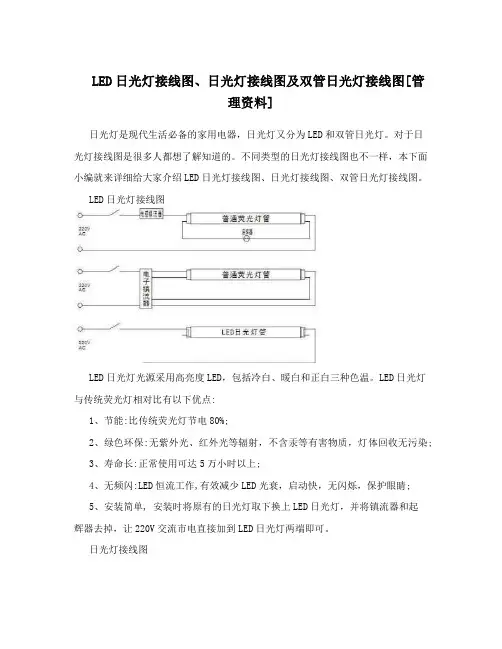

LED日光灯接线图、日光灯接线图及双管日光灯接线图[管理资料]日光灯是现代生活必备的家用电器，日光灯又分为LED和双管日光灯。
对于日光灯接线图是很多人都想了解知道的。
不同类型的日光灯接线图也不一样，本下面小编就来详细给大家介绍LED日光灯接线图、日光灯接线图、双管日光灯接线图。
LED日光灯接线图LED日光灯光源采用高亮度LED，包括冷白、暖白和正白三种色温。
LED日光灯与传统荧光灯相对比有以下优点:1、节能:比传统荧光灯节电80%;2、绿色环保:无紫外光、红外光等辐射，不含汞等有害物质，灯体回收无污染;3、寿命长:正常使用可达5万小时以上;4、无频闪:LED恒流工作,有效减少LED光衰，启动快，无闪烁，保护眼睛;5、安装简单, 安装时将原有的日光灯取下换上LED日光灯，并将镇流器和起辉器去掉，让220V交流市电直接加到LED日光灯两端即可。
日光灯接线图上图是一幅日光灯接线图。
日光灯的基本构造正如我们在导读中为大家介绍的。
从这幅日光灯接线图中我们大致可以了解日光灯工作原理:当电流通过灯丝时，灯丝会发射电子，管内温度也随之升高，汞开始蒸发。
灯管两头的电压又使氩气电离，从氩气放电转移到汞蒸气放电，而荧光粉的作用就是改变灯光的颜色。
灯管外部还装有镇流器、启辉器和电容器。
它们的作用分别是限制电流、自动闭合两电极和改善线路的功率因数。
双管日光灯接线图上图是一幅双管日光灯接线图，大体是电子镇流器。
是不是一个镇流器有六根线,如果是的话，接线方法如下:把两个镇流器进线也就是红线并联接好，每个镇流器余下4个接头，(这就是一根灯管的灯脚接线)一般是塑料平行线，每根平行线的两个线头接灯管一边的两个灯脚。
小编总结:以上就是小编今天提供给大家关于LED日光灯接线图、日光灯接线图、双管日光灯接线图的相关小知识，如果大家有对日光灯接线图不了解的可相应参考本文，希望对大家有帮助。
日光灯是如何工作的,在日光灯电路中，电流从插头的左侧插脚开始，流经整流器、灯管的一根灯丝、启辉器中闭合的开关和灯管中的另一根灯丝，最后从插头的右侧插脚流出。
日光灯电子整流器电路工作原理及13种电路图课件【新版】

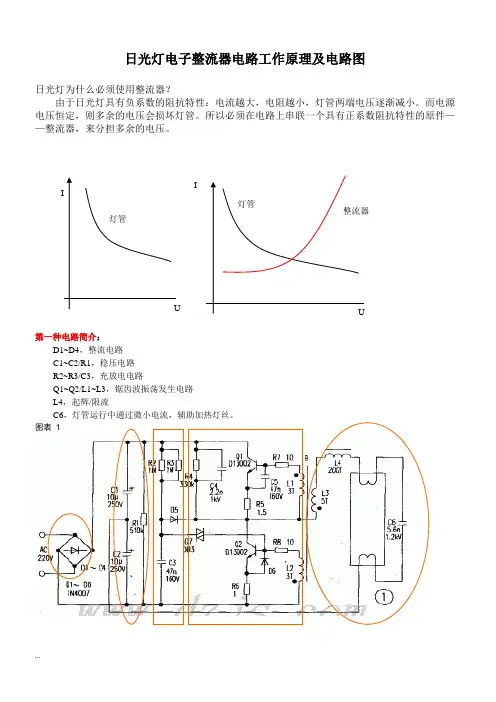

日光灯电子整流器电路工作原理及电路图日光灯为什么必须使用整流器？由于日光灯具有负系数的阻抗特性：电流越大，电阻越小，灯管两端电压逐渐减小。
而电源电压恒定，则多余的电压会损坏灯管。
所以必须在电路上串联一个具有正系数阻抗特性的原件——整流器，来分担多余的电压。
第一种电路简介：D1~D4，整流电路 C1~C2/R1，稳压电路 R2~R3/C3，充放电电路Q1~Q2/L1~L3，锯齿波振荡发生电路 L4，起辉/限流C6，灯管运行中通过微小电流，辅助加热灯丝。
图表1I原理1.市电经D1～D4整流后，由C1、C2稳压、滤波后，得到±150V左右的电源。
2.电源经R3、R2对C3充电，当C3两端电压达到18V后，D7导通，Q2正偏导通。
3.当Q2一旦导通，C3通过Q2、R6放电，为Q2由导通变为截止作准备。
4.L2上部电位迅速降低，由于电感线圈特性——维持电流稳定：所以，L2上产生继续向下流动电流，即产生自感电势：上负下正。
5.同特芯耦合线圈作用，L1上产生一个上正下负感应电势，R7电位上升，Q1由截止变为导通。
6.C3放电使得R8电位降低，和L2共同作用，使得Q2截止。
7.Q1导通、Q2截止后，C3又恢复充电，为Q2导通作准备。
8.这样Q1、Q2交替工作形成振荡状态，在L1、L2上形成锯齿波形信号。
9.振荡信号经L3耦合、并由L4放大升压输出：10.Q2导通、Q1截止时：电流回路：C2上端为正——经过下灯丝——C6——上灯丝——L4——L3——Q2——R6——C2下端。
11.Q1导通、Q2截止时：电流回路：C1上端为正——Q1——R5——L3——L4——经过上灯丝——C6——下灯丝——C1下端。
12.使L4、C6组成的串联谐振电路谐振，产生较高的脉冲谐振电压使灯管燃亮，灯点燃后，由于大部分电流流经灯管，C6电流很小，串联谐整停止，L4起到限流的作用，Q1、Q2继续交替导通，将300V直流电源逆变为25KHZ左右的锯齿波形电流（灯管正常后，灯管两端约为110V电压，其余电压由整流器承担）。
日光灯电路原理图
日光灯电路原理图
灯管开始点燃时需要一个高电压，正常发光时只允许通过不大的电流，这时灯管两端的电压低于电源电压。
这个高电压，就由我们平时所说的跳泡（启辉器）提供。
接日光灯原理图通电源时，由于启辉器的氖泡内两金属片没有接通，电源击穿氖气导电，这时我们看到氖泡发光，氖气导电时发热，引起氖泡内的双金属片（就是我们看见弯曲的那根）受热后弯曲度降低，同时接通两个电极，通过较大的电流。
达到日光灯启动时要求的高电压。
之后，由于双金属片接通后氖泡中的氖气不再导电发光，温度迅速下降，双金属片恢复原状，迅速切断电源，这镇流器的电流从较大值突然变为O，产生很高的自感电动势，这个自感电压足以击穿日光灯的水银蒸气，使水银蒸气电离导电产生紫外线而激发萤光粉发光，日光灯管导电后，日光灯管两端电压下降（100V左右吧），这个电压不能再使氖泡导电(氖泡的击穿电压为150V左右)而发光，双金属片也不再接通了，这时，日光灯就能连续发光了。
LED日光灯接线原理图
LED日光灯安装说明书安装说明
一、安装说明
一、
1.使用前请祥细阅读本说明书。
2.非专业技术人员，请不要擅自维修或改装本产品。
3.安装之前请先关闭电源，以免操作不当触电。
4.安装之前请注意检查灯管上所标识的电压与支架的输入电压是否一致，以免损坏LED灯管。
5.为保证产品的使用寿命，请不要在酸雾气浓的地方使用。
T8接线原理图
二、
二、T8
材料表123456LED日光灯管支架面罩电感振流器接线柱支架启辉器
�LED 日光灯管为二端输入，一边接零线，一边接火线即可。
三、
先将启辉器拆除，以免造成输入短路现象。
把支架盖打开，将电感振流器连接的2条线接在一起。
（此步骤不做也可以，但会给每一个灯管增加0.7W左右的功率）
电子振流器支架的安装方式
LED灯管一般不兼容传统的电子振流器支架，安装时请不要直接替换上去。
把电子振流器的线剪断，把1和2连接到一起，然后接到市电的L线上；把3和4连接到一起，然接接到市电的N线上。
带支架LED灯管安装示意图和说明
五、
五、带支架
1.先在固定墙面上用冲击钻钻二个固定孔位，塞上胶塞。
（孔距要小于支架长度）
2.用木牙螺丝把安装支架用的固定夹子锁紧在塞好胶塞的孔位上。
3.把灯管支架扣到固定夹上扣紧。
把灯管装到支架上，发光面旋转朝外。
4.把8字插头的二条线接到市电的L和N线上。
5.灯管如需多支串联可以用连接柱把灯管对接起来，注意收尾的地方为防止触摸触电最好是盖上堵头盖子。
一个电感镇流器带动两根20W的日光灯接线图
一个电感镇流器带动两根20W的日光灯接
线图
------------------------------------------作者xxxx
------------------------------------------日期xxxx
下面是我亲自实践答案
图呢？上传不了？
原来可以上传图片啊，刚才是win7系统，不能上传，现在是xp系统可以上传了。
以下4图，我都试过，只有图1电路才是正确的，其他3种都不行。
我公司全部是这种图1电路。
我用20W镇流器，也能带两根光管（串联）。
图1 实用电路
图2 一个启辉器，灯不亮
图3 一个启辉器，灯管并联，都不亮。
图4 并联随机一个亮
第一种电路，我公司灯盘全部是这种电路。
3根20w灯管，两个电感镇流器（一个20w、一个40w），3个启辉器。
日光灯电子整流器电路工作原理及13种电路图
日光灯电子整流器电路工作原理及电路图日光灯为什么必须使用整流器？由于日光灯具有负系数的阻抗特性：电流越大，电阻越小，灯管两端电压逐渐减小。
而电源电压恒定，则多余的电压会损坏灯管。
所以必须在电路上串联一个具有正系数阻抗特性的原件——整流器，来分担多余的电压。
第一种电路简介：D1~D4，整流电路 C1~C2/R1，稳压电路 R2~R3/C3，充放电电路Q1~Q2/L1~L3，锯齿波振荡发生电路 L4，起辉/限流C6，灯管运行中通过微小电流，辅助加热灯丝。
图表 1UI灯管UI灯管整流器原理1.市电经D1～D4整流后，由C1、C2稳压、滤波后，得到±150V左右的电源。
2.电源经R3、R2对C3充电，当C3两端电压达到18V后，D7导通，Q2正偏导通。
3.当Q2一旦导通，C3通过Q2、R6放电，为Q2由导通变为截止作准备。
4.L2上部电位迅速降低，由于电感线圈特性——维持电流稳定：所以，L2上产生继续向下流动电流，即产生自感电势：上负下正。
5.同特芯耦合线圈作用，L1上产生一个上正下负感应电势，R7电位上升，Q1由截止变为导通。
6.C3放电使得R8电位降低，和L2共同作用，使得Q2截止。
7.Q1导通、Q2截止后，C3又恢复充电，为Q2导通作准备。
8.这样Q1、Q2交替工作形成振荡状态，在L1、L2上形成锯齿波形信号。
9.振荡信号经L3耦合、并由L4放大升压输出：10.Q2导通、Q1截止时：电流回路：C2上端为正——经过下灯丝——C6——上灯丝——L4——L3——Q2——R6——C2下端。
11.Q1导通、Q2截止时：电流回路：C1上端为正——Q1——R5——L3——L4——经过上灯丝——C6——下灯丝——C1下端。
12.使L4、C6组成的串联谐振电路谐振，产生较高的脉冲谐振电压使灯管燃亮，灯点燃后，由于大部分电流流经灯管，C6电流很小，串联谐整停止，L4起到限流的作用，Q1、Q2继续交替导通，将300V直流电源逆变为25KHZ左右的锯齿波形电流（灯管正常后，灯管两端约为110V电压，其余电压由整流器承担）。
日光灯电子整流器电路工作原理及13种电路图
日光灯电子整流器电路工作原理及电路图日光灯为什么必须使用整流器由于日光灯具有负系数的阻抗特性：电流越大，电阻越小，灯管两端电压逐渐减小。
而电源电压恒定，则多余的电压会损坏灯管。
所以必须在电路上串联一个具有正系数阻抗特性的原件——整流器，来分担多余的电压。
第一种电路简介： D1~D4，整流电路 C1~C2/R1，稳压电路 R2~R3/C3，充放电电路Q1~Q2/L1~L3，锯齿波振荡发生电路 L4，起辉/限流C6，灯管运行中通过微小电流，辅助加热灯丝。
图表 1U灯管UI灯管整流器原理市电经D1～D4整流后，由C1、C2稳压、滤波后，得到±150V左右的电源。
电源经R3、R2对C3充电，当C3两端电压达到18V后，D7导通，Q2正偏导通。
当Q2一旦导通，C3通过Q2、R6放电，为Q2由导通变为截止作准备。
L2上部电位迅速降低，由于电感线圈特性——维持电流稳定：所以，L2上产生继续向下流动电流，即产生自感电势：上负下正。
同特芯耦合线圈作用，L1上产生一个上正下负感应电势，R7电位上升，Q1由截止变为导通。
C3放电使得R8电位降低，和L2共同作用，使得Q2截止。
Q1导通、Q2截止后，C3又恢复充电，为Q2导通作准备。
这样Q1、Q2交替工作形成振荡状态，在L1、L2上形成锯齿波形信号。
振荡信号经L3耦合、并由L4放大升压输出：Q2导通、Q1截止时：电流回路：C2上端为正——经过下灯丝——C6——上灯丝——L4——L3——Q2——R6——C2下端。
Q1导通、Q2截止时：电流回路：C1上端为正——Q1——R5——L3——L4——经过上灯丝——C6——下灯丝——C1下端。
使L4、C6组成的串联谐振电路谐振，产生较高的脉冲谐振电压使灯管燃亮，灯点燃后，由于大部分电流流经灯管，C6电流很小，串联谐整停止，L4起到限流的作用，Q1、Q2继续交替导通，将300V直流电源逆变为25KHZ左右的锯齿波形电流（灯管正常后，灯管两端约为110V电压，其余电压由整流器承担）。
20W的LED日光灯驱动电路图
20W的LED日光灯驱动电路图
电路原理：交流市电入口接有1A保险丝FS1和抗浪涌负温度系数热敏电阻NTC。
之后是EMI滤波器，由L1、L2和CX1组成。
BD1是整流全桥，内部是4个高压硅二极管。
C1、C2、R1、D1～D3组成无源功率因数校正，工作原理见本公司《用PT4107设计LED日光灯的优化方法》一文。
PWM控制芯片U1和功率MOS管Q1、镇流电感L3、续流二极管D5组成Buck降压变换，U1采集传感电阻R6～R9上的峰值电流，由内部逻辑控制GATE脚信号的脉冲占空比进行恒流控制。
芯片由T1、D4、C4、R2～R4组成的电子滤波器降压后供电，这个滤波器内阻很高，输出阻抗很小，能提供约16V稳定电压，确保芯片在全电压范围里稳定工作。
R5是芯片振荡电路的一部分，改变它会调节振荡频率。
电位器RT在本电路中不是用来调光，而是用来微调恒流源的电流，使电路达到设计功率。
本电路的参数是为22个LED串联，15串并联，驱动330个60毫瓦的白光LED设计的，每串的电流是17.8毫安。
电子式镇流器电路图大全
电子变压器工作原理图电子变压器就是开关稳压电源。
它实际上就是一种逆变器。
首先把交流电变为直流电，然后用电子元件组成一个振荡器直流电变为高频交流电。
通过开关变压器输出所需要的电压然后二次整流供用电器使用。
开关稳压电源具有体积小,重量轻,价格低等优点,所以被广泛用在各种电器中。
开关稳压电源的原理较复杂。
下面一种电子变压器电路图的分析，输入为AC220V，输出为AC12V，功率可达50W。
它主要是在高频电子镇流器电路的基础上研制出来的一种变压器电路，其性能稳定，体积小，功率大，因而克服了传统的硅钢片变压器体大、笨重、价高等缺点。
电子变压器电路图:电子变压器工作原理电路如图所示。
电子变压器原理与开关电源工作原理相似，二极管VD1～VD4构成整流桥把市电变成直流电，由振荡变压器T1，三极管VT1、VT2组成的高频振荡电路，将脉动直流变成高频电流，然后由铁氧体输出变压器T2对高频高压脉冲降压，获得所需的电压和功率。
R1为限流电阻。
电阻R2、电容C1和双向触发二极管VD5构成启动触发电路。
三极管VT1、VT2选用S13005，其B为15～2 0倍。
也可用C3093等BUceo>=35OV的大功率三极管。
触发二极管VD5选用32V 左右的DB3或VR60。
振荡变压器可自制，用音频线绕制在 H7 X 10 X 6的磁环上。
TIa、T1b绕3匝，Tc绕1匝。
铁氧体输出变压器T2也需自制，磁心选用边长27mm、宽20mm、厚10mm的EI型铁氧体。
T2a用直径为0.45mm高强度漆包线绕100匝，T2b用直径为1.25mm高强度漆包线绕8匝。
二极管VD1～VD4选用 IN4007型，双向触发二极管选用DB3型，电容C1～C3选用聚丙聚酯涤纶电容，耐压250V。
此电子变压器电路工作时，A点工作电压约为12V;B点约为25V;C点约为105V;D点约为10V。
如果电压不满足上述数值，或电子变压器电路不振荡，则应检查电路有无错焊、漏焊或虚焊。
双控开关、三控开关及日光灯接线图
双控开关、三控开关及日光灯接线图双控开关接线图三控开关接线图日光灯接线图日光灯的工作原理简单的日光灯电路由灯管、启辉器和镇流器等组成，如上图所示。
日光灯管的内壁涂有一层荧光物质，管两端装有灯丝电极，灯丝上涂有受热后易发射电子的氧化物，管内充有稀薄的惰性气体和水银蒸气。
镇流器是一个带有铁心的电感线圈。
启辉器由一个辉光管(管内由固定触头和倒U形双金属片构成)和一个小容量的电容组成，装在一个圆柱形的外壳内。
当接通电源时，由于灯管没有点燃，启辉器的辉光管上（管内的固定触头与倒U形双金属片之间）因承受了220V的电源电压而辉光放电，使倒U形双金属片受热弯曲而与固定触头接触，电流通过镇流器及灯管两端的灯丝及启辉器构成回路。
灯丝因有电流(启动电流)流过被加热而发射电子。
同时，启辉器中的倒U形双金属片由于辉光放电结束而冷却，与固定触头分离，使电路突然断开。
在此瞬间，镇流器产生的较高感应电压与电源电压一齐（约400--600V）加在灯管的两端，迫使管内发生弧光放电而发光。
灯管点燃后，由于镇流器的限流作用，使得灯管两端的电压较低(30W灯管约100V左右)，而启辉器与灯管并联，较低的电压不能使启辉器再次动作。
日光灯镇流器的作用日光灯镇流器是指电感式镇流器，它起着以下三个作用：⑴启动过程中，限制预热电流，防止预热电流过大而烧毁灯丝，而又保证灯丝具有热电发射能力。
⑵建立脉冲高电势。
启辉器两个电极跳开瞬间，在灯管两端就建立了脉冲高电势，使灯管点燃。
⑶稳定工作电流，保持稳定放电。
单开双控开关接线图单开单控开关改单开双控开关接线(2009-10-26 10:33:05)转载标签：杂谈上图是普通单开单控接线图，零线N直接接照明灯泡N极，火线L接单控开关L1,L通过导线（黄线）连接照明灯泡的L极，通过单控开关L和L1的闭合，实现灯泡的熄灭和点亮。
接下来，我们把单开单控开关改成单开双控开关。
双控，就是两个以上的控制开关，也就是说，一个照明灯具，可以在不同的地方控制，我们最常用的有；楼梯间、地下室、长走廊道，大卧室等。
LED日光灯接线说明
LED日光灯接线图
LED日光灯光源采用高亮度LED，包括冷白、暖白和正白三种色温。
LED日光灯安装时将原有的日光灯取下换上LED日光灯，并将镇流器和起辉器去掉，让AC110V/AC220V交流市电直接加到LED 日光灯两端即可。
安装说明如下：
1、传统日光灯管有两种接线方式：电子镇流器、电感镇流器。
接线图如下：
2、LED日光灯管接线方式：去掉镇流器和（或）起辉器，将火线和零线分别接在支架两端，如下图：
安装说明：
1、去掉启辉器和整流器，将市电的火线、零线分别接在支架的左右两端。
2、LED灯管为内置电源，G13接口两插针为短路状态，两端接口均是一致的。
日光灯电子整流器电路工作原理及13种电路图
日光灯电子整流器电路工作道理及电路图日光灯为什么必须应用整流器？因为日光灯具有负系数的阻抗特征：电流越大,电阻越小,灯管两头电压逐渐减小.而电源电压恒定,则过剩的电压会破坏灯管.所以必须在电路上串联一个具有正系数阻抗特征的原件——整流器,来分管过剩的电压.第一种电路简介：D1~D4,整流电路C1~C2/R1,稳压电路R2~R3/C3,充放电电路Q1~Q2/L1~L3,锯齿波振荡产生电路L4,起辉/限流C6,灯管运行中经由过程渺小电流,帮助加热灯丝.图表 1道理1.市电经D1～D4整流后,由C1.C2稳压.滤波后,得到±150V 阁下的电源. 2.电源经R3.R2对C3充电,当C3两头电压达到18V 后,D7导通,Q2正偏导通. 3. 当Q2一旦导通,C3经由过程Q2.R6放电,为Q2由导通变成截止作预备.I4.L2上部电位敏捷降低,因为电感线圈特征——保持电流稳固：所以,L2上产生持续向下贱动电流,即产生自感电势：上负下正.5.同特芯耦合线圈感化,L1上产生一个上正下负感应电势,R7电位上升,Q1由截止变成导通.6.C3放电使得R8电位降低,和L2配合感化,使得Q2截止.7.Q1导通.Q2截止后,C3又恢复充电,为Q2导通作预备.8.如许Q1.Q2瓜代工作形成振荡状况,在L1.L2上形成锯齿波形旌旗灯号.9.振荡旌旗灯号经L3耦合.并由L4放大升压输出：10.Q2导通.Q1截止时：电流回路：C2上端为正——经由下灯丝——C6——上灯丝——L4——L3——Q2——R6——C2下端.11.Q1导通.Q2截止时：电流回路：C1上端为正——Q1——R5——L3——L4——经由上灯丝——C6——下灯丝——C1下端.12.使L4.C6构成的串联谐振电路谐振,产生较高的脉冲谐振电压使灯管燃亮,灯点燃后,因为大部分电流流经灯管,C6电流很小,串联谐整停滞,L4起到限流的感化,Q1.Q2持续瓜代导通,将300V直流电源逆变成25KHZ阁下的锯齿波形电流（灯管正常后,灯管两头约为110V电压,其余电压由整流器承担）.在图2中：电源经R3.R6对C5充电,当C5充电达到0.7V阁下时Q2导通,其余跟图1电路一样就不再反复.其他类型的电子镇流器的工作道理大同小异第二种电路简介：图表 2图2中：电源经R3.R6对C5充电,当C5充电达到0.7V阁下时Q2导通,其余跟图1电路一样就不再反复.第三种电路：图表 3图中BR及C1构成整流滤波电路.R1.C2及VD2构成半桥逆变器的启动电路.开关晶体管VT1.VT2,电容器C3.C4及T1构成振荡电路.同时VT1.VT2兼作功率开关,VT1和VT2为桥路的有源侧,C3.C4是无源歧路,L1.C5及FL构成电压谐振收集.工作道理在给电子镇流器加市电后,经BR整流C1滤波后,得到约300V的直流电压.电流流经R1对启动电容C2充电．当C2两头电压升高到VD2的转折电压值后,双向二极管VD2导通;C2则经由过程VT2的基极-发射极放电,VT2导通.在VT2导通时代半桥上的电流路径为：+VDc-C3-灯丝FL1-C5-灯丝FL2-振流圈L1-T1初级线圈Tla-VT2-地.电流随VT2导通程度的变更而变更.同时,流过Tla的电流在T1的两个次级线圈T1b和T1c两头产生感应电势.极性是各绕组同名端为负.T1c上的感应电势使得VT2基极的电位进一步升高.V12集电极电流进一步增大,这个正反馈进程,使VT2敏捷进入饱和导通状况.V12导通后.C2将经由过程VD1和VT2放电.T1c.T1b的感应电势逐渐减小至零.VT2基极电位呈降低趋向,IC2减小,T18中的感应电势将阻拦IC2削减,极性是同名端为正.于是VT2基极电位降低,VT1基极电位升高,这种持续的正反馈使VT2敏捷由饱和变到截止.而VT1则由截止跃变到饱和导通,半桥上的电流路径为：+VDc—VT1-T1a-L1-灯丝FL2-C5-灯丝FL1-C4-地.与VT2情形雷同,正反馈又使得VT1敏捷退出饱和变成截止状况.VT2由截止跃变成饱和导通状况.如斯周而复始,VT1和V12轮流导通,流过C5的电流偏向不竭转变.由C5.L1及灯丝构成的LC收集产生串联谐振.C5两头产生高压脉冲,施加到灯管上,使灯点燃.灯点燃后L1起到了限流的感化.其他罕有整流器电路图：1.2.该荧光灯电子镇流器电路由电源电路.高频振荡器和LC串联输出电路构成.电路中,电源电路由熔断器FU.电子滤波变压器T1.电容器C1.C2.压敏电阻器RV 和整流二极管VD1 - VD4构成;高频振荡器电路由晶体管V1.V2,二极管VD5.V D6.电阻器R1一R6.电容器C3一C5和高频变压器TZ构成;LC串联输出电路由限流电感器L.电容器C6.C7和荧光灯管EL构成.接通电源,交换220V电压经T1和C1高频滤波.VD1一VD4整流及C2腻滑滤波后,为高频振荡器供给300V阁下的直流工作电压.在刚接通电源的刹时,V1和V2中某只晶体管优先导通,在高频变压器T2的藕合和反馈感化下,V1和V2瓜代导通与截止,使高频振荡电路进人自激振荡状况,并经由过程L和C6为EL供给启辉电压.当C7两头电压达到EL 的放电电压时,EL启辉点亮.3.两只13005（NPN三极管）构成的电路三极管极脚b c e检测：用万用表检测,只能大致断定（如要配对用最好用图示仪）,简略讲就是将万用表打到R*1K档,黑表笔随意率性测一个管脚,红表笔测剩下的别的两管脚,比较读数,找出当黑表笔接触一个固定脚,而红表笔测得别的的两脚的电阻均最小时（大约5—10K）,黑表笔所接的脚为基极b,别的两脚为集电极.发射极.在找出基极的情形下,分离将两表笔用手指捏在别的南北极上,用舌头舔一下基极,交换两表笔再舔一下基极,将两次测量时表针偏转较大（阻值较小）的一次,做为基准：黑表笔所接的脚为集电极c,另一边的脚为发射极e.4.5.图表 46.图表 57.图表 68.图表 79.图表 810.图表 911.40W日光灯电子镇流器电道理图图表 1012.图表 11讲一下罕有的易损器件,启动回路的R3,C3和R4,一般R3和R4 较易开路.谐振主回路的C6较易因质量问题耐压不敷击穿,上面的器件破坏一般导致镇流器不工作.CI和C2 电解电容容量削减,将导致启动艰苦.并且C5和C6容量削减也将导致启动不好,灯光闪耀.。
