配电箱、开关箱使用与维护安全技术措施(标准版)

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改配电箱、开关箱使用与维护安全技术措施(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes配电箱、开关箱使用与维护安全技术措施(标准版)1)配电箱、开关箱应有名称、用途、分路标记及系统掺：接线图。

2)配电箱、开关箱箱门应配锁，并应由专人负责。

3)配电箱、开关箱应定期检查、维修。

检查、维修人员、员必须是专业电工。

检查、维修时必须按规定穿、戴给绝缘鞋、手套，必须使用电工绝缘工具，并应做检查、厂、维修工作记录。

4)对配电箱、开关箱进行定期维修、检查时，必须将其黼一级相应的电源隔离开关分闸断电，并悬挂“禁止合禽闸、有人工作”停电标志牌，严禁带电作业。

5)配电箱、开关箱必须按照下列顺序操作：①送电操作顺序为：总配电箱一分配电箱一开关箱。

②停电操作顺序为：开关箱一分配电箱一总配电箱。

但出现电气故障的紧急情况可除外。

6)施工现场停止作业1h以上时，应将动力开关箱断电上锁。

7)开关箱的操作人员必须符合JGJ46-2005规范中第3.2.3条规定。

8)配电箱、开关箱内不得放置任何杂物，并应保持整洁。

9)配电箱、开关箱内不得随意挂接其他用电设备。

10)配电箱、开关箱内的电器配置和接线严禁随意改动。

熔断器的熔体更换时，严禁采用不符合原规格的熔体代替。

漏电保护器每天使用前应启动漏电试验按钮试跳一次，试跳不正常时严禁继续使用。

11)配电箱、开关箱的进线和出线严禁承受外力，严禁与金属尖锐断口、强腐蚀介质和易燃易爆物接触。

云博创意设计MzYunBo Creative Design Co., Ltd.。

配电箱、柜安装技术方案(纯方案,4页)

因配电箱安装质量要求高，为了确保施工速度和质量，要求各施工人员严格遵照以下规范要求进行安装。

1．依照设计要求和国家规范规定进行安装。

2．箱、柜应按产品说明出进行保管。

3．安装前应检查箱、柜、元件型号、规格是否符合设计要求，对产品技术文件不齐全、设备有损伤、附件、备件不齐全、不合格产品不得进行安装。

4．与配电箱、柜安装有关的建筑物必须具备安装条件，室内地面工作结束，屋顶、楼板施工完毕，不得渗漏。

对箱、柜有影响的装饰工作全部结束，方可进行安装。

5．重要的仪器，特殊要求的元件应采取相应的防护措施，安装前应将高精度、高灵敏度的仪器、仪表撤下单独保管，待箱、柜安装完备后，再进行安装。

6．悬挂式配电箱的安装。

①首先根据安装高度，位置及配电箱孔尺寸埋设好金属膨胀螺柱 (根据实际需要，可选择钢膨胀螺母进行紧固)。

②安装配电箱时，用水平尺放在箱顶上，测量箱体是否水平如果不平，可调整配电箱的以达到要求。

③在箱体的侧面用磁力吊线锤，测量配电箱上下端与吊线的距离，如果相等，说明配电箱装得垂直，否则应查明原因，并进行调整。

④用卷尺检测箱面与安装面平行与否，否则应加垫片进行调整。

⑤配电箱安装垂直误差不应大于 3MM，配电箱上应注明用电回路名称。

7．暗装式配电箱安装①箱体与墙体接触部分(套箱)应刷防锈漆。

②配电箱的宽度超过 300MM 时，箱上应加过梁 (根据实际箱体宽度，在箱体上部用钢筋或角钢，槽钢进行承重)避免安装后受压变形。

③套箱与电气线管接地跨接应符合规范要求，并防腐良好。

④放入配电箱时应使其保持水平和垂直，应根据箱体的结构形式和墙面装饰后度来确定突出墙体尺寸。

⑤配电箱安装前，应对箱体和线管的预埋质量进行检查，确认符合设计要求后，再进行盘的安装。

⑥安装配电箱时，先清除杂物，补齐护帽，检查盘面安装的各种部件是否齐全，完好、牢固。

⑦配电箱安装的垂直误差不大于 3MM，盘面应垂直，边缘应横平竖直。

8．落地式配电柜安装①一律采用 16＃槽钢搁高安装。

配电柜(箱)安全措施

配电柜(箱)安全措施
配电柜(箱)、分动力配电柜(箱)、和照明配电柜(箱)、，是配电系统的末级设备。

1．配电柜(箱)、安装(1)、配电柜(箱)、应用不可燃材料制作。

(2)、触电危险性小的生产场所和办公室，可安装开启式的配电板。

(3)、触电危险性大或作业环境较差的加工车间、铸造、锻造、热处理、锅炉房、木工房等场所，应安装封闭式箱柜.
(4)、有导电性粉尘或产生易燃易爆气体的危险作业场所，必须安装密闭式或防爆型的电气设施.
(5)、配电柜(箱)、各电气元件、仪表、开关和线路应排列整齐，安装牢固，操作方便；柜(箱)、应内无积尘、积水和杂物.物。

(6)、落地安装的柜(箱)、底面应高出地面50~100mm；操作手柄中心高度一般为1.2～1.5m；柜(箱)、前方0.8～1.2m的范围内无障碍物。

(7)、保护线连接可靠。

(8)、柜(箱)、以外不得有裸带电体外露；必须装设在柜(箱)、外表面或配电板上的电气元件，必须有可靠的屏护.
2．配电柜(箱)、运行
配电柜(箱)、内各电气元件及线路应接触良好，连接可靠；不得有严重发热、烧损现象。

配电柜(箱)、的门应完好；门锁应有专人保管。

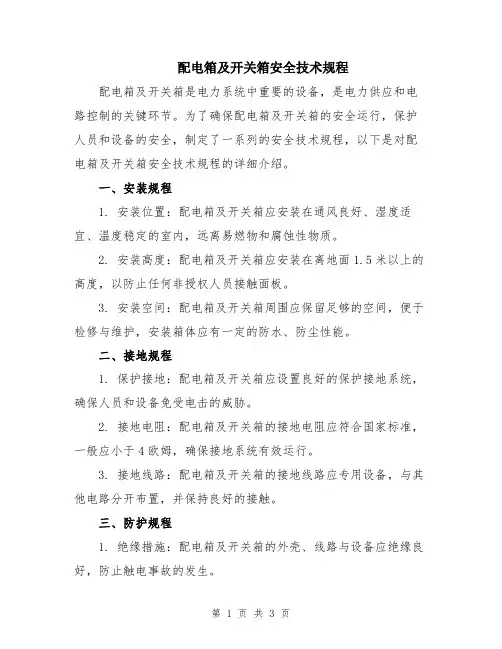

配电箱及开关箱安全技术规程

配电箱及开关箱安全技术规程配电箱及开关箱是电力系统中重要的设备，是电力供应和电路控制的关键环节。

为了确保配电箱及开关箱的安全运行，保护人员和设备的安全，制定了一系列的安全技术规程，以下是对配电箱及开关箱安全技术规程的详细介绍。

一、安装规程1. 安装位置：配电箱及开关箱应安装在通风良好、湿度适宜、温度稳定的室内，远离易燃物和腐蚀性物质。

2. 安装高度：配电箱及开关箱应安装在离地面1.5米以上的高度，以防止任何非授权人员接触面板。

3. 安装空间：配电箱及开关箱周围应保留足够的空间，便于检修与维护，安装箱体应有一定的防水、防尘性能。

二、接地规程1. 保护接地：配电箱及开关箱应设置良好的保护接地系统，确保人员和设备免受电击的威胁。

2. 接地电阻：配电箱及开关箱的接地电阻应符合国家标准，一般应小于4欧姆，确保接地系统有效运行。

3. 接地线路：配电箱及开关箱的接地线路应专用设备，与其他电路分开布置，并保持良好的接触。

三、防护规程1. 绝缘措施：配电箱及开关箱的外壳、线路与设备应绝缘良好，防止触电事故的发生。

2. 防护罩与标志：配电箱及开关箱应装有防护罩，以阻挡任何非授权人员接触内部设备。

同时，在开关箱上应贴有明显的标志，以提醒人员注意安全。

3. 防火措施：配电箱及开关箱应具备一定的防火性能，采用阻燃材料，并设置灭火装置，防止火灾事故的发生。

四、操作规程1. 禁止私拉乱接：除专业人员外，任何人禁止私拉乱接电源和电路，以免造成电流过大、电路短路等危险情况。

2. 禁止擅自改动：除专业人员外，任何人禁止擅自改动配电箱及开关箱内部的线路和设备，以免引起电路故障和触电风险。

3. 定期检修与维护：配电箱及开关箱应定期进行检修与维护，包括清洁箱内设备、紧固螺丝、松动接线等，确保设备运行正常，减少安全事故的发生。

五、应急处理1. 电路故障：在发生电路故障时，应迅速切断电源并通知专业人员处理，切勿私自触碰设备和线路。

2. 火灾事故：在发生火灾事故时，应立即启动灭火装置，并通知专业人员和消防部门进行处理，保护人员和设备的安全。

安全管理之配电柜箱安全措施

。
断路故障
由于线路断开、接触不良或熔断器熔断等原因造成电流无法流通。
漏电故障
绝缘材料老化或破损导致设备带电部分对外壳放电。
过载故障
设备负载过大，超过额定功率，导致电流过大。
故障处理的安全操作规程
停电处理
在处理任何配电柜箱故障时，首先要将电源断开，确保工作人员安全。
故障定位与隔离
使用绝缘工具和仪表确定故障位置，将故障设备或线路隔离。
准备工具和材料
根据安装需要，准备合适的工具和材料，如螺丝刀、钳子、绝缘胶带等，确保安装过程中所需的工具和材料齐全。
安装过程中的安全措施
遵循安全操作规程
在安装过程中，应遵循安全操作规程，确保操作人员的人身安全。
确保电气连接可靠
在连接电气线路时，应确保连接可靠，防止出现接触不良或短路等情况。
好状态。
完善安全责任制
03
明确各级管理人员和操作人员的安全职责，确保安全责任层层
落实。
操作人员的安全培训与考核
1 2 3
岗前安全培训
对新入职的操作人员进行配电柜箱安全知识和操作技能的培训，确保其具备基本的安全意识和操作能力。
在职安全培训
定期对操作人员进行安全知识更新和操作技能提升的培训，提高其应对突发情况和解决问题的能力。
安全考核
对操作人员进行定期的安全考核，评估其安全意识和操作水平，对不合格人员进行再培训或调岗。
安全意识教育与宣传
安全教育宣传
通过海报、宣传册、内部刊物等多种形式，宣传配电柜箱安全知识和操作规程，提高员工的安全意识。
安全事故案例分析
组织员工对典型安全事故进行分析和讨论，总结经验教训，加强员工对安全重要性的认识。

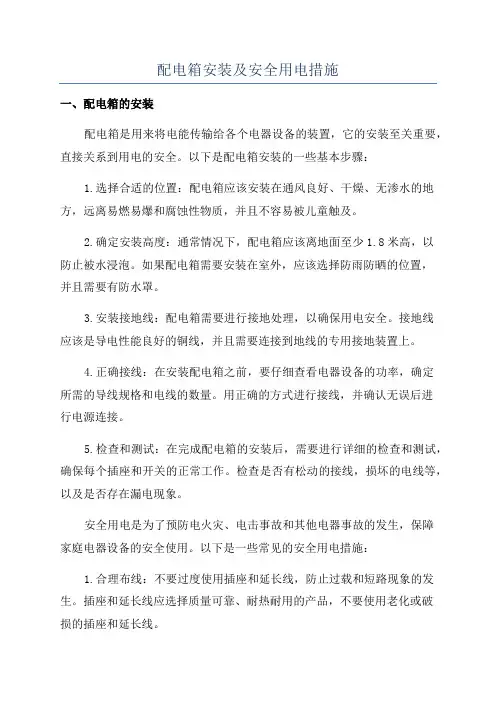

配电箱安装及安全用电措施

配电箱安装及安全用电措施一、配电箱的安装配电箱是用来将电能传输给各个电器设备的装置，它的安装至关重要，直接关系到用电的安全。

以下是配电箱安装的一些基本步骤：1.选择合适的位置：配电箱应该安装在通风良好、干燥、无渗水的地方，远离易燃易爆和腐蚀性物质，并且不容易被儿童触及。

2.确定安装高度：通常情况下，配电箱应该离地面至少1.8米高，以防止被水浸泡。

如果配电箱需要安装在室外，应该选择防雨防晒的位置，并且需要有防水罩。

3.安装接地线：配电箱需要进行接地处理，以确保用电安全。

接地线应该是导电性能良好的铜线，并且需要连接到地线的专用接地装置上。

4.正确接线：在安装配电箱之前，要仔细查看电器设备的功率，确定所需的导线规格和电线的数量。

用正确的方式进行接线，并确认无误后进行电源连接。

5.检查和测试：在完成配电箱的安装后，需要进行详细的检查和测试，确保每个插座和开关的正常工作。

检查是否有松动的接线，损坏的电线等，以及是否存在漏电现象。

安全用电是为了预防电火灾、电击事故和其他电器事故的发生，保障家庭电器设备的安全使用。

以下是一些常见的安全用电措施：1.合理布线：不要过度使用插座和延长线，防止过载和短路现象的发生。

插座和延长线应选择质量可靠、耐热耐用的产品，不要使用老化或破损的插座和延长线。

2.用电设备维护：定期检查和清洁电器设备，防止积尘和遗留物导致电器设备故障。

如有发现异常情况，如线路老化、电线接触不良等，应立即进行修复或更换。

3.安全使用电器：使用电器时要按照说明书的要求正确操作，不要违规使用。

特别注意离开家时要关闭电器设备的电源，不要空载运行。

4.防止电线过热：长时间使用高功率电器时，需要预防电线过热问题。

不要在电线下放置多余的物品，以便散热，并确保电线没有过载。

5.用电器设备要保持通风：避免电器设备密封或堆积在一起，以确保通风良好。

特别是一些耗电量大的设备，如冰箱、空调等，应保持周边空间畅通。

6.孩子禁止接触电源和插座：为了防止儿童触电，应该采取措施确保他们无法接触到电源和插座。

施工现场配电箱与开关箱设置安全技术要点

施工现场配电箱与开关箱设置安全技术要点施工现场配电箱与开关箱的安全设置是保证电力设备运行稳定和施工人员安全的重要措施。

下面将从几个方面介绍配电箱与开关箱设置的安全技术要点，希望能够提供参考。

一、配电箱和开关箱的选择和安装1. 根据工程电气设计要求选择适当的配电箱和开关箱，确保其额定电流和电压等参数符合需求。

2. 配电箱和开关箱应该采用防火和防爆的材料制作，具备良好的绝缘性能。

3. 配电箱和开关箱应安装在通风和干燥的地方，避免直接阳光照射和潮湿环境。

二、电气线路布置和连接1. 配电箱和开关箱内部的电线应按照设计要求进行布置，保证线路整齐、有序、安全可靠。

2. 线缆连接应采用合适的接线头和终端，确保接触良好，防止接触电阻和设备损坏。

3. 为了避免线路短路和过载，应使用适当规格的漏电保护器和熔断器保护电气设备。

三、绝缘和接地保护1. 配电箱和开关箱的外壳应采用绝缘材料，确保电器设备与外界的有效绝缘，防止触电事故发生。

2. 配电箱和开关箱应设置接地线，接地电阻应符合规范要求，确保设备安全接地，防止静电和漏电现象。

四、人身安全防护1. 配电箱和开关箱应配备完善的安全标识，指示开关箱的用途、警示图标和操作注意事项等，提醒人员注意安全。

2. 施工现场人员应按照操作规程佩戴绝缘手套、绝缘靴等防护用品，以减少触电风险。

3. 在施工现场设置防护栏杆、警示标志等，限制无关人员的进入，避免触电事故。

五、定期检查和维护1. 配电箱和开关箱应定期进行巡视和检查，发现电器设备故障及时修复或替换。

2. 在使用过程中，应保持设备干燥清洁，避免积尘和潮湿，以免引发设备故障和触电隐患。

3. 定期对线路和继电器进行巡视和测试，确保正常运行并记录相关数据，及时发现问题。

以上是施工现场配电箱和开关箱设置安全技术要点的概括，当然在具体的工程中还需要根据实际情况进行具体的设计和实施方案，以确保施工现场的电气安全和人员的安全。

同时，施工人员应加强安全知识培训，提高其安全意识，合理使用电气设备，减少事故的发生。

配电柜、配电箱及开关箱安全措施

配电柜、配电箱及开关箱安全措施1、配电系统应设置总配电柜（盘）和分配电箱，实行分级配电。

室内总配电柜（盘）的装设应符合下列规定：⑴配电柜（盘）正面的通道宽度，单划不小于1.5m，双划不少于2m，后面的维护通道为0.8m（个别部位不许少于0.6m），侧面通道不少于1m。

⑵配电室的天棚距地面不低于3m。

⑶在配电室设置值班或检修室时，距配电柜（盘）的水平距离大于1m，并采取屏障隔离。

⑷配电室门应向外开。

⑸配电箱的裸母线与地面垂直距离少于2.5m时采用遮栏隔离，遮栏下面通道的高度不少于1.9m。

配电装置的上端距天棚不少于0.5m。

⑹裸母线应涂刷有色油漆，并应符合下表规定：母线涂色表⑺配电柜（盘）应按规定装设有功、无功电度表，及分路装设电流、电压表。

⑻配电柜（盘）应装设短路、过负荷保护装置和漏电保护开关。

⑼配电柜（盘）上的配电线路开关应标明控制回路。

⑽配电柜（盘）或配电线路维修时，应挂停电标志牌。

停、送电必须由专人负责。

2、配电箱：动力配电箱与照明开关箱宜分别设置，如合用一个配电箱，动力和照明线路应分别设置。

3、总配电箱应设在靠近电源的地区，分配电箱应装在用电设备或负荷相对集中的地区。

分配电箱与开关箱的距离不得超过30m。

开关箱与其控制的固定用电设备的水平距离不宜超过3m。

4、配电箱、开关箱周围应有足够二人同时工作的空间和通道、不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草。

5、配电箱、开关箱应采用铁板或优质绝缘材料制作。

安装应端正牢固，箱下底与地面的距离在1.3～1.5m之间。

移动式开关箱应装高在坚固的支架上，下底离地面0.6～1.5m。

进出线必须采用橡皮绝缘电缆。

6、配电箱、开关箱内的开关电器（含插座）应紧固在电器安装板上，并便于操作（间隙5cm）不得歪斜和松动。

电线应用绝缘导线，剥头不得外露，接头不得松动。

7、箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子分设。

8、箱体的金属外壳应做保护按零（或接地），保护零线必须通过接线端子板连接。

配电柜安装安全技术措施

配电柜安装安全技术措施随着电力设备的迅速发展，配电柜逐渐成为各种领域中电力供应的重要组成部分。

为了确保配电柜的正常运行和人员的安全，需要采取一系列的安全技术措施。

以下是配电柜安装的主要安全技术措施：1.地址选择与规划：配电柜应选择在通风良好、干燥、无易燃易爆物质周围的安全场所安装。

配电柜所在位置应远离易燃易爆物质，并确保充足的通风和散热条件。

2.设备选择：选择符合国家标准的、可靠的电气设备，确保设备的质量和性能稳定。

合适的设备选择可以避免因设备质量问题引起的安全隐患。

3.线路布置与绝缘：配电柜中的线路布置应尽量规整、整齐，避免交叉或交错布线。

同时，在线路绝缘上也需要重视，确保线路与其他金属设备之间不会发生短路或漏电的现象。

4.过负荷保护：在配电柜中应配置过负荷保护装置，以避免因电流过大引发的设备过热、火花或火灾事故。

过负荷保护装置可以监测电流并及时切断电源，保护设备和人员的安全。

5.过载保护：配电柜应配置过载保护装置，以防止电流过载引起的设备损坏。

过载保护装置能够根据负载情况自动切断电源，避免因电流过大而造成的设备损坏。

6.短路保护：配电柜中应配置短路保护装置，以防止短路事故发生。

短路保护装置能够及时切断电源，确保电力设备和人员的安全。

7.接地保护：配电柜必须进行良好的接地保护，以确保电气设备的安全运行。

接地保护是预防电气事故的重要手段，可以将电气设备上的故障电流迅速导入地中，防止电流通过人体引发伤害。

8.温度控制：配电柜内部温度应控制在安全范围内，避免因温度过高引发的设备过热、设备老化或火灾事故。

可以使用散热器、风扇及温度传感器等设备来监测和控制温度。

9.防雷保护：配电柜应进行防雷保护，以防止雷电引起的过电压对设备和人员造成伤害。

在配电柜外部应设置合适的避雷装置，以分散或吸收雷电产生的过电压。

10.定期检查和维护：定期检查配电柜的电气设备和线路，及时发现和解决问题，确保设备的正常运行和人员的安全。

（完整版）配电箱安装规范及使用安全事项

（完整版）配电箱安装规范及使用安全事项配电箱安装规范及使用安全事项经济、科技的发展，机房用电，离不开配电箱的，了解配电柜、配电箱的安装规范及使用安全事项是我们必须知道的。

配电箱，在机房监控中，起着重要的角色。

以下是配电箱安装规范及使用安全事项的内容：1、开关箱应由末级分配电箱配电。

2、配电箱、开关箱必须防雨、防尘。

3、施工现场停止作业一小时以上时，应将动力开关箱断电上锁。

4、配电箱、开关箱周围应有足够二人同时工作的空间和通道。

不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草。

5、配电箱、开关箱应采用铁板或优质绝缘材料制作、铁板的厚度应大于1.5mm。

6、进入开关箱的电源线，严禁用插销连接。

7、所有配电箱均应标明其名称、用途，并作出分路标记。

8、所有配电箱门应配锁，配电箱和开关箱应由专人负责。

9、总配电箱应设在靠近电源的地区。

分配电箱应装设在用电设备或负荷相对集中的地区。

分配电箱与开关箱的距离不得超过30m。

开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

10、配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。

不得装设在易受外来固体物撞击、强烈振动，液体侵溅及热源烘烤的场所。

否则，须作特殊防护处理。

11、配电系统应设置室内总配电箱和室外分配电箱或设置室外总配电箱各分配电箱，实行分级配电。

12、动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。

13、配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。

14、配电箱、开关箱内的连接线应采用绝缘导线，接头不得松动，不得有外露带电部分。

15、配电箱和开关箱金属箱体、金属电器安装板以及箱内电器的不应带电底座、外壳等必须作保护接零。

保护零线应通过接线端子板连接。

16、配电箱、开关箱内的开关电器应按规定的位置紧固在电器安装板上，不提歪斜和松动。

配电箱、配电柜、二次回路接线安装施工方案及技术措施

配电箱、配电柜、二次回路接线安装施工方案及技术措施1、配电箱、盘安装：1.1材料要求：1.1.1铁制配电箱(盘)：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，不得用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固，并有产品合格证。

应为两部定点厂产品。

1.1.2绝缘导线的规格型号必须符合要求，并有产品出厂合格证。

1.1.3其他材料：电器仪表、熔丝(化熔片)、端子板、绝缘嘴、塑料带、黑胶布、防锈漆、焊锡、焊剂、电焊条、水泥、砂子。

1.2作业条件：1.2.1根据甲方现场代表要求确定配电箱的安装位置。

1.2.2安装配电箱(盘)面时，抹灰、喷浆及油漆应全部完成。

1.3操作工艺：1.3.1配电箱(盘)安装要求：1.3.1.1配电箱盘应安装在安全、干燥、易操作的场所，配电箱安装时底口距地一般为1.5m，在同一建筑物内，同类盘的高度应一致，允许偏差为10mm。

1.3.1.2安装配电箱盘所需的木砖及铁件应预埋。

1.3.1.3铁制配电箱盘均需先刷一遍防锈漆，再刷灰油漆二道，预埋的各种铁件均应刷防锈漆，并做好可靠的接地。

1.3.1.4配电箱盘带有器具的铁制盘面和装有器具的配电箱门均有明显可靠的祼软铜PE线接地。

1.3.1.5配电箱盘上配线整齐，并绑扎成束，在活动部位应用长钉固定。

盘面引出及引进的导线应留有适当余度，以便于检修。

1.3.1.6导线剥削处不应损伤线芯或线芯过长，导线接头应牢固可靠，多股导线不应盘圈压接，应加装压接端子（端子为内六角）。

1.3.1.7配电箱盘的盘面上安装的各种闸及自动开关，当处于断路状态时，刀片可动部分不应带电。

1.3.1.8垂直装设的闸及熔断器等电器上端接电源，下端接负荷。

横装者左侧接电源，右侧接负荷。

1.3.1.9配电箱盘上的母线应涂有黄、绿、红、淡蓝等颜色，黄绿双色线为保护地线。

1.3.1.10配电箱盘上电器仪表应牢固、平正、整洁间距均匀、铜端子无松动，启闭灵活，零部件齐全。

配电箱安装施工技术措施

配电箱安装施工技术措施
(1)安装前对照图纸的系统、原理图检查，核对配电箱内部电气元件、规格、名称是否齐全完好，暗装配电箱应先配合土建预埋木盒箱壳。

箱体安装高度距地1.5米，在同一建筑物内，同类箱盘的高度应一致。

(2)暗装配电箱安装时必须掌握墙面粉刷厚度，一般要求配电箱外壳出墙5mm左右，四边要一致，使盘面板紧贴墙面，并用水平尺测量水平与垂直度，合乎要求后方可固定。

明装箱在强电井可用膨胀螺栓固定。

(3)电线管（PVC管）进配电箱开孔要排列整齐，用开孔钻开孔，在活动部位应该两端固定。

(4)配电箱内接线前应对每个回路绝缘进行测试，并记录数值。

进线电源线在开关上端需绕2～3圈相色粘接带，A相为黄色，B相为绿色，C相为红色，零线为淡蓝色，PE线为黄绿色。

出线回路应按图纸的标准套上相应的异型三角塑料套管，标明回路编号。

(5)配电箱本体要安装好保护接地线，要有专用接地端子排成椎头。

(6)导线剥削处不应伤线芯或线芯过长，导线压接应牢固可靠，多股导线不应盘圈压接，应用压线端子（有压线孔者除外）。

如必须穿孔用顶丝压接时，多股线应刷锡后再压接，不得减少导线股数。

所有接线要拧紧每个固定螺栓，防止线头松动。

(7)固定面板的机螺丝，应采用镀锌圆帽机螺丝，其间距不得大于250mm，并应均匀地对称于四角。

(8)配电箱在井内安装时，应进行防护，采用硬纸板，塑料纸等绑扎牢固，以防混凝土溅入损坏箱面。

(9)配电箱安装完毕后送电调试，并在箱内分配开关下方用标签纸标上每个回路所控制的具体负载名称位置，以便用户使用检修方便。

配电箱柜安装施工方法与技术措施

配电箱柜安装施工方法与技术措施配电箱和柜的安装施工是确保电气设备安全运行的重要环节，下面将介绍配电箱和柜安装施工的方法和技术措施。

1.前期准备工作在进行配电箱和柜的安装施工之前，需要做好以下准备工作：-对施工现场进行评估，包括检查安全环境、确定安装位置和确保通风通道；-确定所需的材料和工具，如配电箱、柜、导线、端子、工具箱等；-制定详细的施工方案，包括安装位置、布线路径等；-根据工程需求，预先做好施工图纸和相关记录。

2.安装位置选择选择合适的安装位置对配电箱和柜的安全运行非常重要。

应该确保安装位置符合以下要求：-墙壁应坚固，不能出现明显的裂缝和结构问题；-避免选择有易燃物质或湿度较高的位置；-确保安装位置方便维修和操作。

3.安装施工方法安装配电箱和柜的步骤如下：-根据施工方案和图纸确定安装位置和布线路径；-根据布线路径预先开孔，确保孔的位置准确；-根据布线路径将导线从主线引入到配电箱或柜内，使用端子连接导线；-安装配电箱或柜，并确保固定牢固；-进行电气缺陷检测和接地。

4.技术措施为保证配电箱和柜的安全运行，需要采取以下技术措施：-严格按照施工图纸和方案进行工程施工；-采用优质的配电箱和柜，确保其物理和电气性能符合规范要求；-做好电气接地，确保接地电阻符合规范要求；-修理和调试完成后，进行电气设备的试运行和验收，确保设备正常运行。

总结配电箱和柜的安装施工是电气工程中的重要环节，施工过程中要做好前期准备工作，并选择合适的安装位置。

在安装过程中，要严格按照施工方案和规范进行施工，并采取相应的技术措施来确保配电箱和柜的安全运行。

配电箱、JP柜安装的技术措施及安全措施

配电箱、JP柜安装的技术措施及安全措施（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!配电箱、JP柜安装的技术措施及安全措施二、配电箱、JP柜安装的技术措施1、人员分工安排：进行配电箱、JP柜的电气安装接线应设工作负责人、安全监护人及现场技术负责人；2、配电箱、JP柜的安装应牢固，且与设计的要求相符，对周边可能影响接线安装作业的带电设备或带电体装设防护措施，并对相应的危险点进行标识；3、设备上各接线端子应与设计相符，各连接端子与设备内部的连接应可靠；4、接线时应根据设备接线图的要求分组由某设备的一端向另一设备的一端进行，应在保证每个端子接头电气性能的条件下，接头应牢固可靠；5、母线与电器端子连接安装时，铜与铜连接，必须搪锡，铝与铝连接，可采用搭接的方式，搭接时应洁净表面并涂以导电膏，相同布置的主母线、分支母线、引下线及设备连接线应一致，横平竖直，整齐美观；6、配电箱、JP柜的进出引线，应采用具有绝缘护套的绝缘电线或电缆，穿越箱壳时加套管保护；采用直埋塑料绝缘塑料护套电线时，应在冻土层以下且不小于0.8米处敷设，引上线在地面以上和地面以下0.8米的部位应装设保护套管。

国网新标JP综合配电箱

2016国网新标J P综合配电箱1、JP柜体应采用不锈钢亚光处理（型号为：201），不锈钢板标称厚度不得小于1.5mm。

柜体采用对开门，共4门，采用不锈钢铰链，大尺寸柜体内加装加强筋。

2、JP柜应分为总进线开关室、计量室、配电室、无功补偿室，并相对独立。

在计量室预留自动化电网所需设备的位置，计量室封闭，不装计量TA，预留计量TA空间位置，不装电压表、电流表,不留观察窗。

3、进出线布置：侧面上进下出，不在一面。

4、总进线刀开关进线侧装浪涌保护器，浪涌保护器前装空气开关，负荷侧装氧化锌避雷器，避雷器独立接地。

配电室在综合保护器出线侧装接线排。

5、JP柜相序按面对柜体正面从左到右排序为A、B、C、N。

6、JP柜用新型防雨锁，锁加防撬功能，计量室单独设锁。

柜内装检修照明灯，在配电出线室正门装行程开关来控制灯的闭合。

7、箱体通风设计：上下左右通风，具有防止小动物进入设计。

进出电缆采用紧缩套工艺，用PG系列电缆螺旋接头，由制造厂家根据变压器容量合理配置。

8、对接地的要求：1) ? ? ?JP柜的底架上均应设置可靠的适用于规定故障条件的接地端子，该端子应有一紧固螺钉或螺栓连接至接地导体。

紧固螺钉或螺栓的直径应不小于10mm。

接地连接点应标以清晰可见的接地符号；2) ? ? ?接地导体应采用铜质导体，接地导体的末端应用铜质端子与设备的接地系统相连接；3) ? ? ?主回路中凡规定或需要触及的所有部件都应可靠接地；9、JP柜柜顶设有横眉可粘贴间隔名称。

JP柜正门内侧应有用铝合金板制作的清晰明显的主接线示意图。

10、铭牌的要求1) ? ? ?铭牌应为铝合金或不锈钢材质且应用中文蚀刻，柜体正反两面制作铝合金警示牌，均用铆钉固定。

2) ? ? ?铭牌应包括如下内容：a) ? ? ?制造商名称或商标、制造年月、出厂编号；b) ? ? ?产品型号；c) ? ? ?给出下列数据：额定电压、额定频率、无功补偿容量、额定容量、防护等级。
